INFLOOR - KONVEKTOR. Teknisk info:

Transkript

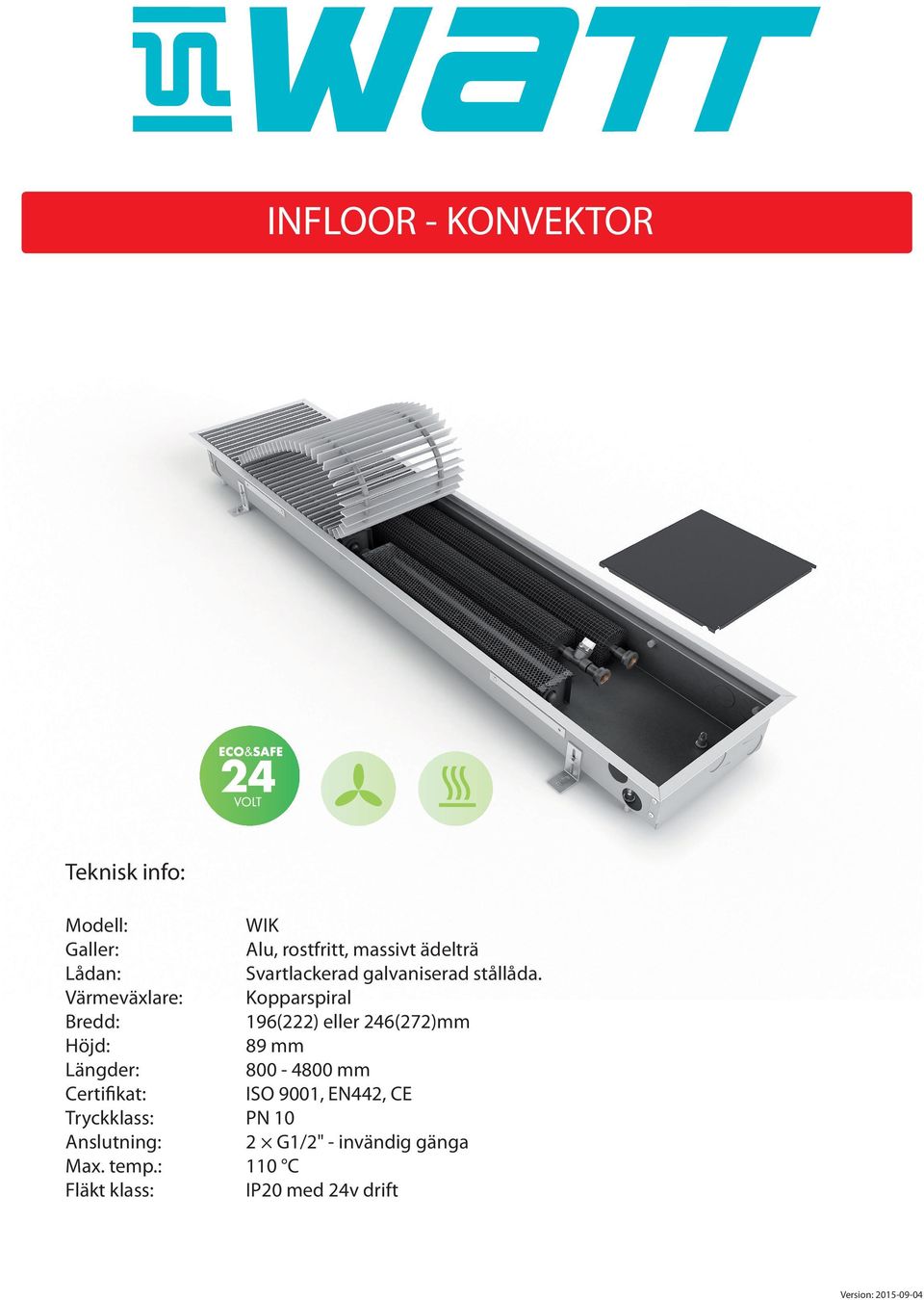

1 INFLOOR - KONVEKTOR Teknisk info: Modell: WIK Galler: Alu, rostfritt, massivt ädelträ Lådan: Svartlackerad galvaniserad stållåda. Värmeväxlare: Kopparspiral Bredd: 196(222) eller 246(272)mm Höjd: 89 mm Längder: mm Certifikat: ISO 9001, EN442, CE Tryckklass: PN 10 Anslutning: 2 G1/2" - invändig gänga Max. temp.: 110 C Fläkt klass: IP20 med 24v drift Version:

2 Watt InFloor Konvektor, WIK TYST, ENERGIBESPARANDE OCH LITEN WIK är den senaste av Watt Heatings nerfällda konvektorer och speciellt framtagen tillsammans med husfabrikanter som i träbjälklag önskar extra tyst drift. De senaste tystgående tangentialfläktarna och konvektorlåda klädd i anti-noise duk klarar deras högt ställda krav. Här har vi fokuserat på att ljudnivåer, effektivitet och säkerhet. FLÄKTAR i serien är utrustade med våra senaste kompakta och än tystare tangentialfläkt som jobbar med säkra och snåla 24v spänningen. 24 volts fläktar använder 90% av energin till fläktens drift och har nästan dubbla livslängden mot konventionella fläktar. Det finns en mängd tillbehör som lämpar sig för att styra fläktarna och få dem att reagera mot förändringar i temperatur, öppning av fönster och även anti-frys funktion. TERMOSTAT eller rumstermostat är anläggningens hjärna. Här ställer du önskad temperatur som sedan kontrolleras med kontinuerlig varvtalsstyrning och reglering av ventiler om så önskas. Det är också här du hittar anti-frys funktionen och nattläge. REGLERING sköts av olika komponenter. Termostatventil med styrdon och elektriska regulatorer kommunicerar med rumstermostat för reglering av flöde och fläkthastighet. VÄRMEVÄXLAREN är av effektiv och slagtålig Cu-Cu spiral och kan med flexibel slang installeras för enkel rengöring. Tack vare dess spiralkonstruktion släpper den lätt all nersmutsning vilket ger en lättstädad konvektor med optimal hygien bland nerfällda konvektorer. Slagtålighet och att den är lättstädad ger garanterad värmeavgivning i många år. LÅDAN ärsvartlackerad, galvaniserad i WIK-serien. Lådan är konstruerad med förberedda in och utgångar för anslutning av el och vatten. En solid aluminium ram på toppen stärker konstruktionen och håller gallret på plats. Som standard finns injusterbara fötter för att väga av och balansera konvektorn mot innergolvet innan fixering. GALLRET är produktens synliga element. Här tillhandahålls ett brett sortiment med tvärgående eller längsgående ribbor i olika material som aluminium, rostfritt och trä. Vid flytande golv ingår täcklist för perfekt slutresultat. 2 Watt Heating AB info@wattheating.se Hemsida:

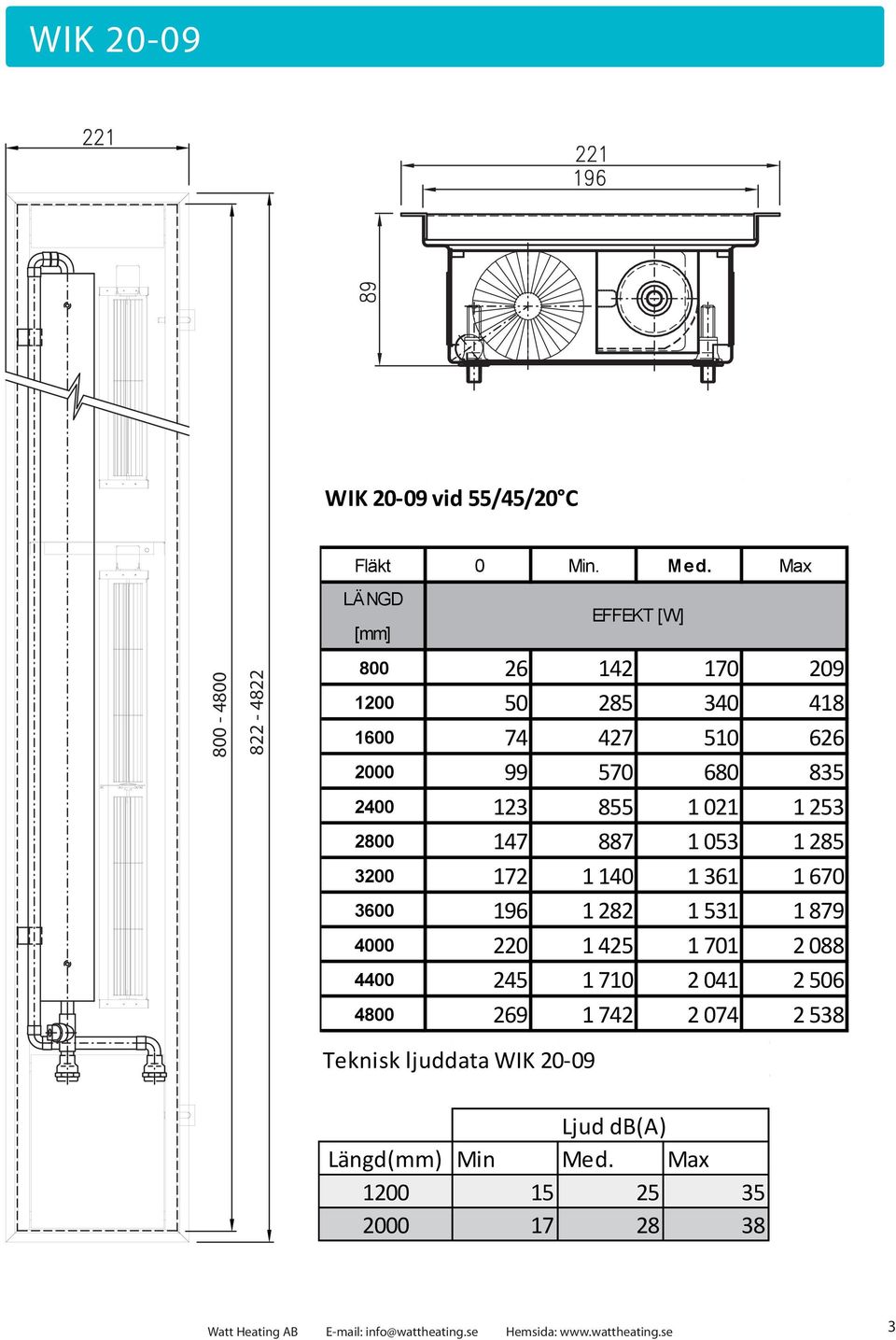

3 WIK WIK vid 55/45/20 C Fläkt 0 Min. Med. Max LÄNGD [mm] Teknisk ljuddata WIK EFFEKT [W] Ljud db(a) Längd(mm) Min Med. Max Watt Heating AB info@wattheating.se Hemsida: 3

4 WIK WIK vid 55/45/20 C Fläkt 0 Min. Med. Max LÄNGD [mm] EFFEKT [W] Teknisk ljuddata WIK Ljud db(a) Längd(mm) Min Med. Max Watt Heating AB info@wattheating.se Hemsida:

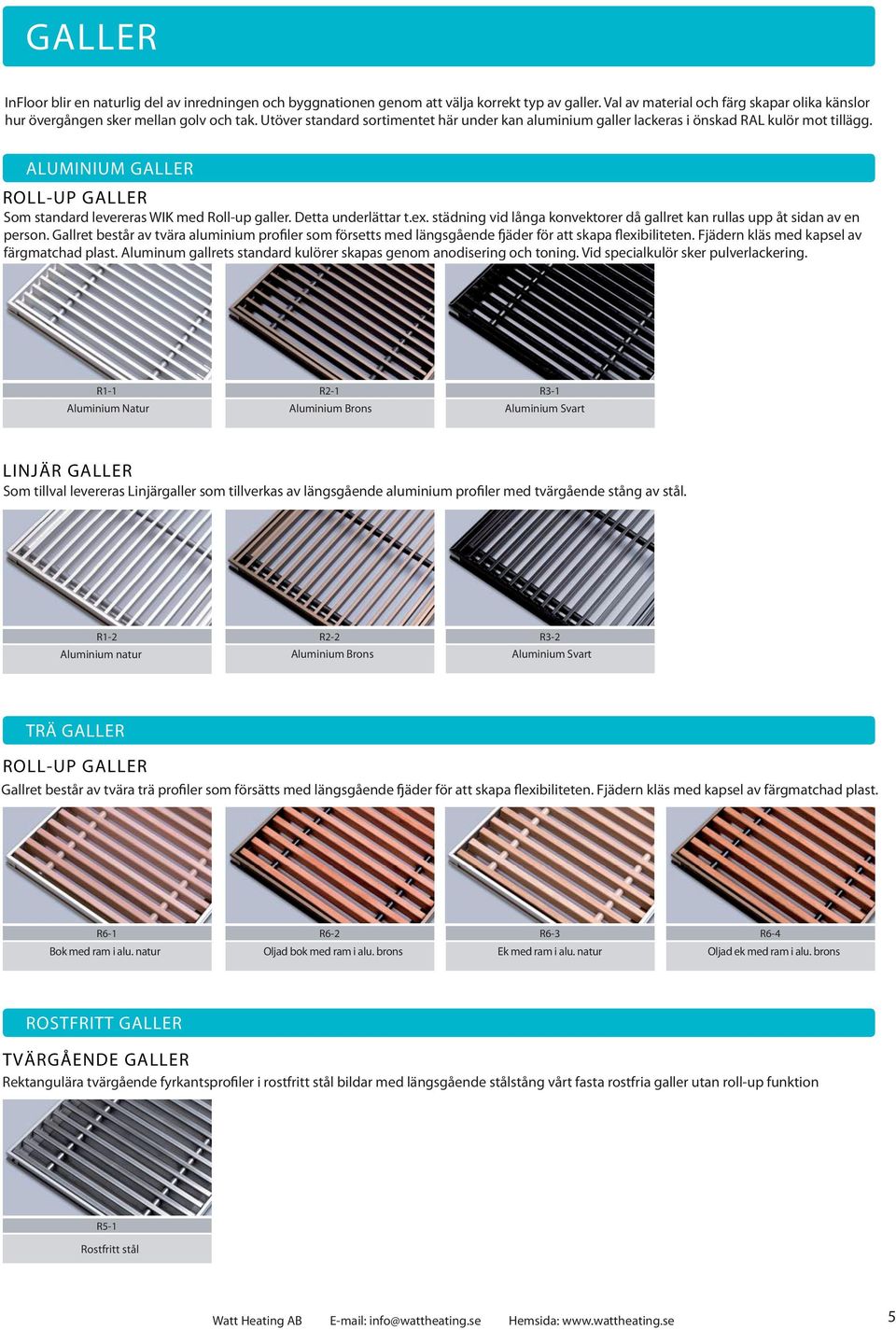

5 GALLER InFloor blir en naturlig del av inredningen och byggnationen genom att välja korrekt typ av galler. Val av material och färg skapar olika känslor hur övergången sker mellan golv och tak. Utöver standard sortimentet här under kan aluminium galler lackeras i önskad RAL kulör mot tillägg. ALUMINIUM GALLER ROLL-UP GALLER Som standard levereras WIK med Roll-up galler. Detta underlättar t.ex. städning vid långa konvektorer då gallret kan rullas upp åt sidan av en person. Gallret består av tvära aluminium profiler som försetts med längsgående fjäder för att skapa flexibiliteten. Fjädern kläs med kapsel av färgmatchad plast. Aluminum gallrets standard kulörer skapas genom anodisering och toning. Vid specialkulör sker pulverlackering. R1-1 R2-1 Aluminium Natur Aluminium Brons R3-1 Aluminium Svart LINJÄR GALLER Som tillval levereras Linjärgaller som tillverkas av längsgående aluminium profiler med tvärgående stång av stål. R1-2 Aluminium natur R2-2 R3-2 Aluminium Brons Aluminium Svart TRÄ GALLER ROLL-UP GALLER Gallret består av tvära trä profiler som försätts med längsgående fjäder för att skapa flexibiliteten. Fjädern kläs med kapsel av färgmatchad plast. R6-1 Bok med ram i alu. natur R6-2 Oljad bok med ram i alu. brons R6-3 Ek med ram i alu. natur R6-4 Oljad ek med ram i alu. brons ROSTFRITT GALLER TVÄRGÅENDE GALLER Rektangulära tvärgående fyrkantsprofiler i rostfritt stål bildar med längsgående stålstång vårt fasta rostfria galler utan roll-up funktion R5-1 Rostfritt stål Watt Heating AB info@wattheating.se Hemsida: 5

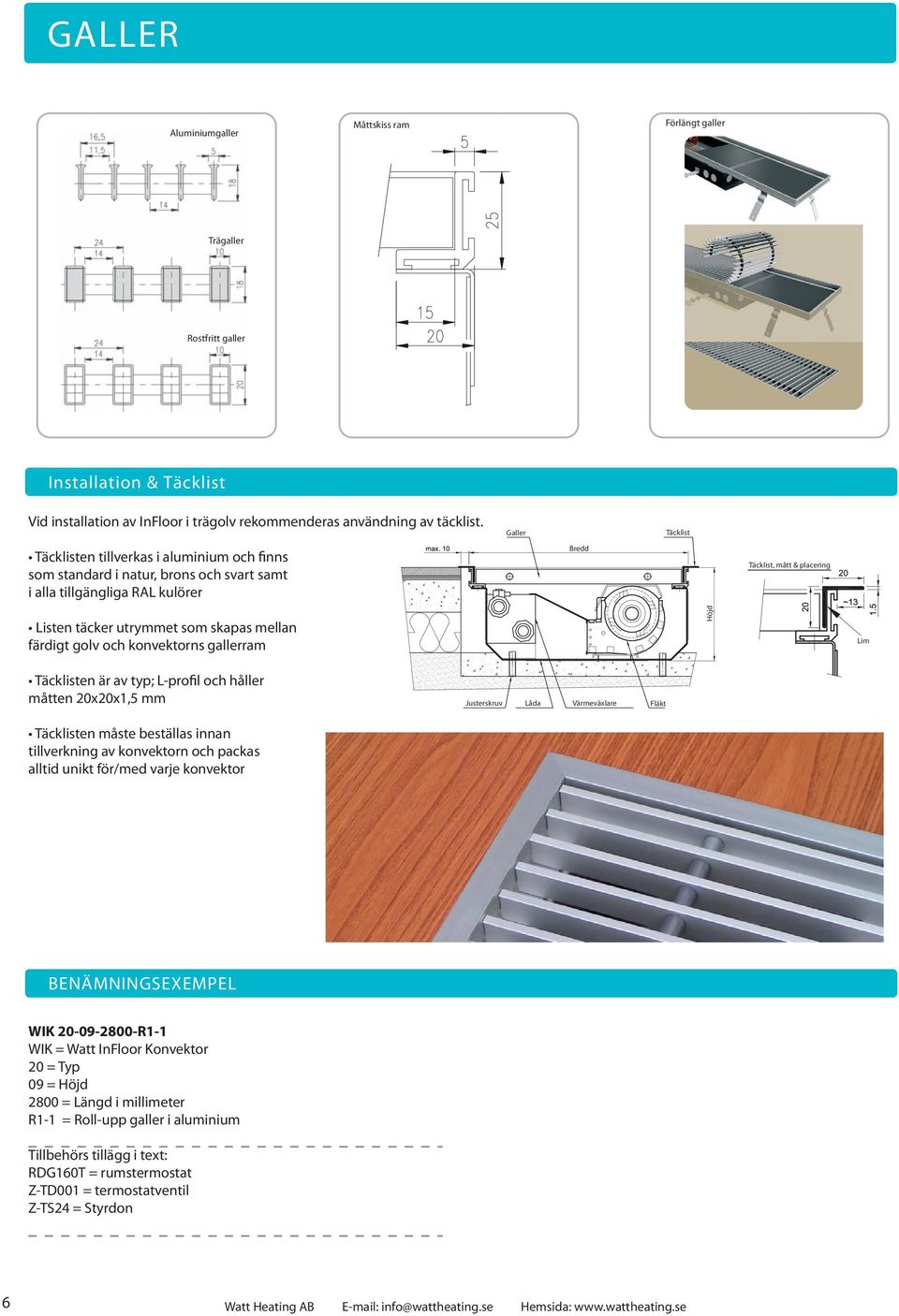

6 GALLER Aluminiumgaller Förlängt galler Måttskiss ram Trägaller Rostfritt galler Installation & Täcklist Vid installation av InFloor i trägolv rekommenderas användning av täcklist. Täcklist Galler Bredd t 5ÊDLMJTUFO UJMMWFSLBT J BMVNJOJVN PDI öoot som standard i natur, brons och svart samt i alla tillgängliga RAL kulörer Höjd 5ÊDLMJTU NÌUU QMBDFSJOH t -JTUFO UÊDLFS VUSZNNFU TPN TLBQBT NFMMBO färdigt golv och konvektorns gallerram t 5ÊDLMJTUFO ÊS BW UZQ - QSPöM PDI IÌMMFS måtten 20x20x1,5 mm Lim Justerskruv Låda Värmeväxlare Fläkt t 5ÊDLMJTUFO NÌTUF CFTUÊMMBT JOOBO UJMMWFSLOJOH BW LPOWFLUPSO PDI QBDLBT alltid unikt för/med varje konvektor BENÄMNINGSEXEMPEL WIK R1-1 WIK = Watt InFloor Konvektor 5ZQ 09 = Höjd 2800 = Längd i millimeter 3 3PMM VQQ HBMMFS J BMVNJOJVN Tillbehörs tillägg i text: RDG160T = rumstermostat Z-TD001 = termostatventil ; 54 4UZSEPO 6 Watt Heating AB info@wattheating.se Hemsida:

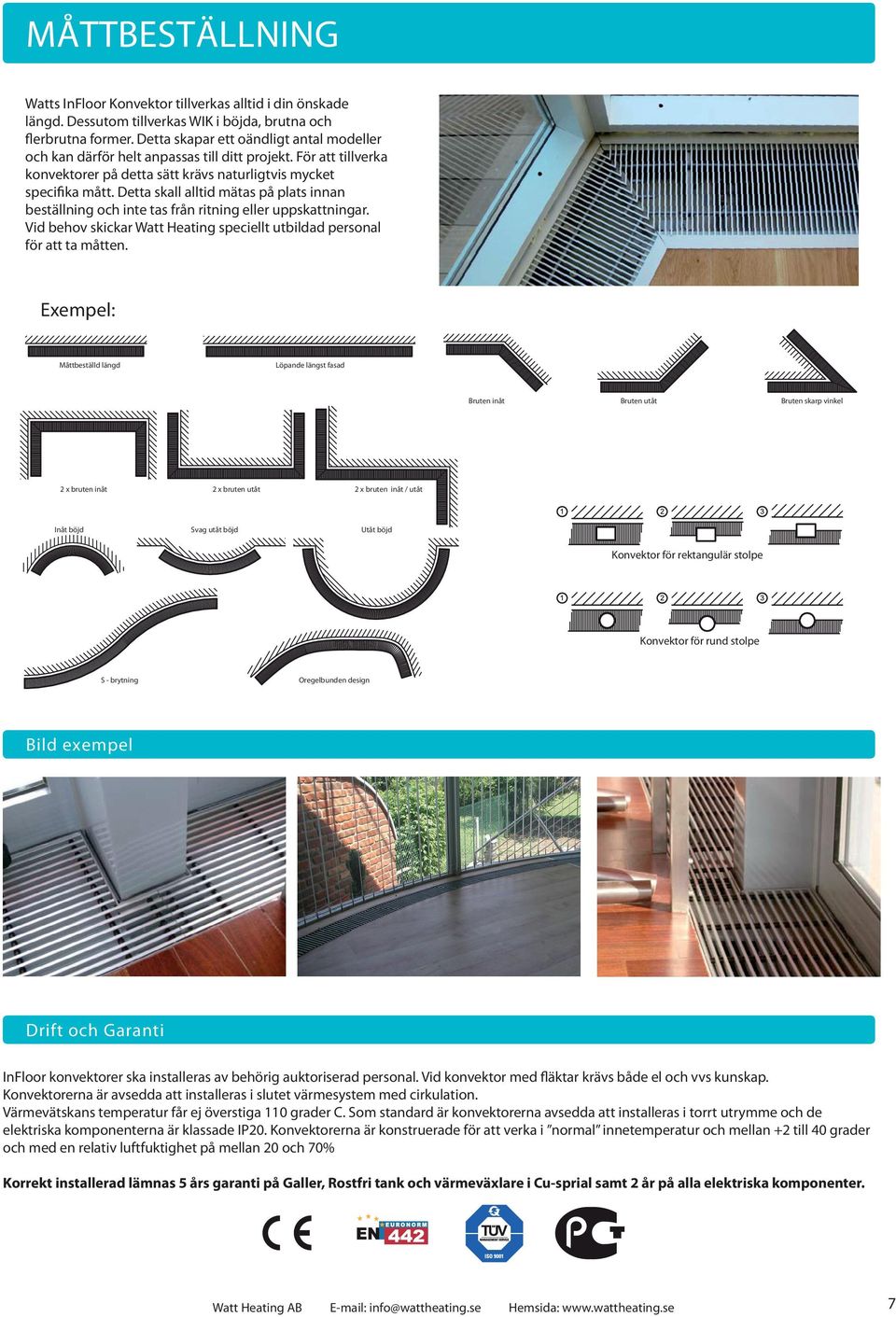

7 MÅTTBESTÄLLNING Watts InFloor Konvektor tillverkas alltid i din önskade längd. Dessutom tillverkas WIK i böjda, brutna och flerbrutna former. Detta skapar ett oändligt antal modeller och kan därför helt anpassas till ditt projekt. För att tillverka konvektorer på detta sätt krävs naturligtvis mycket specifika mått. Detta skall alltid mätas på plats innan beställning och inte tas från ritning eller uppskattningar. Vid behov skickar Watt Heating speciellt utbildad personal för att ta måtten. Exempel: Måttbeställd längd Löpande längst fasad Bruten inåt 2 x bruten inåt Inåt böjd 2 x bruten utåt Bruten utåt Bruten skarp vinkel 2 x bruten inåt / utåt Svag utåt böjd Utåt böjd Konvektor för rektangulär stolpe Konvektor för rund stolpe S - brytning Oregelbunden design Bild exempel Drift och Garanti InFloor konvektorer ska installeras av behörig auktoriserad personal. Vid konvektor med fläktar krävs både el och vvs kunskap. Konvektorerna är avsedda att installeras i slutet värmesystem med cirkulation. Värmevätskans temperatur får ej överstiga 110 grader C. Som standard är konvektorerna avsedda att installeras i torrt utrymme och de elektriska komponenterna är klassade IP20. Konvektorerna är konstruerade för att verka i normal innetemperatur och mellan +2 till 40 grader och med en relativ luftfuktighet på mellan 20 och 70% Korrekt installerad lämnas 5 års garanti på Galler, Rostfri tank och värmeväxlare i Cu-sprial samt 2 år på alla elektriska komponenter. Watt Heating AB info@wattheating.se Hemsida: 7

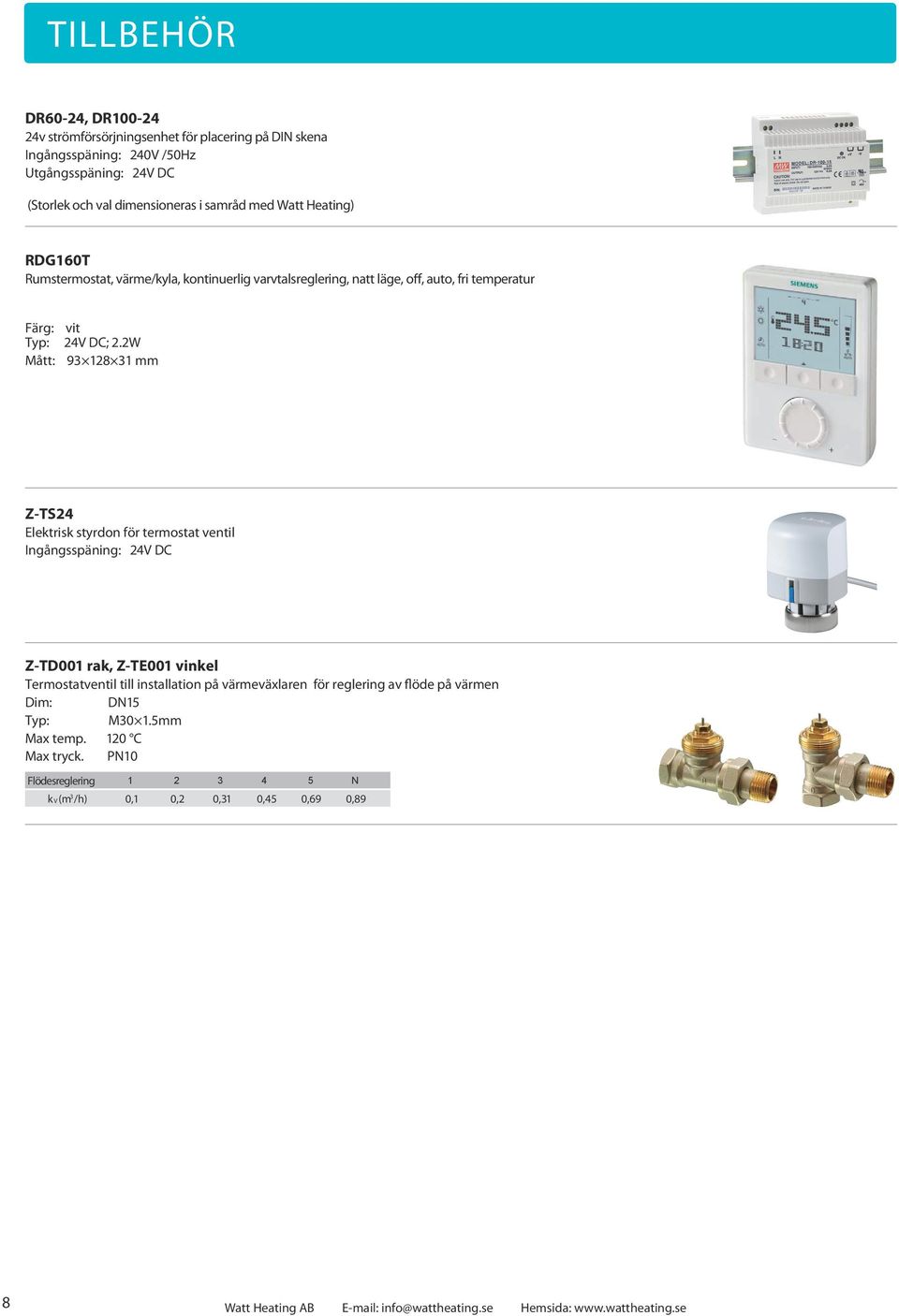

8 TILLBEHÖR DR60-24, DR v strömförsörjningsenhet för placering på DIN skena Ingångsspäning: 240V /50Hz Utgångsspäning: 24V DC (Storlek och val dimensioneras i samråd med Watt Heating) RDG160T Rumstermostat, värme/kyla, kontinuerlig varvtalsreglering, natt läge, off, auto, fri temperatur Färg: vit Typ: 24V DC; 2.2W Mått: mm Z-TS24 Elektrisk styrdon för termostat ventil Ingångsspäning: 24V DC Z-TD001 rak, Z-TE001 vinkel Termostatventil till installation på värmeväxlaren för reglering av flöde på värmen Dim: DN15 Typ: M30 1.5mm Max temp. 120 C Max tryck. PN10 Flödesreglering N k V(m 3 /h) 0,1 0,2 0,31 0,45 0,69 0,89 8 Watt Heating AB info@wattheating.se Hemsida:

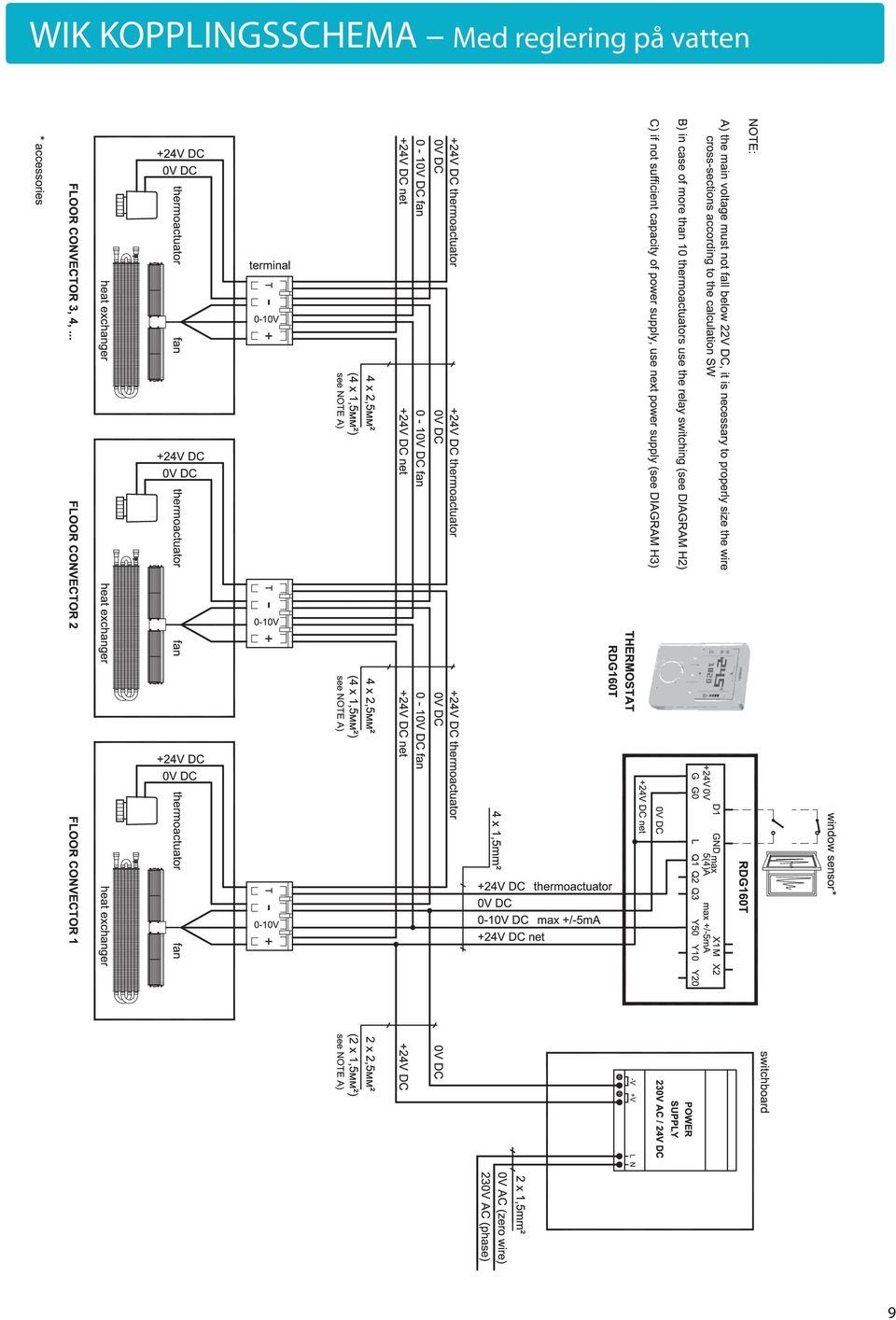

9 WIK KOPPLINGSSCHEMA Med reglering på vatten 9

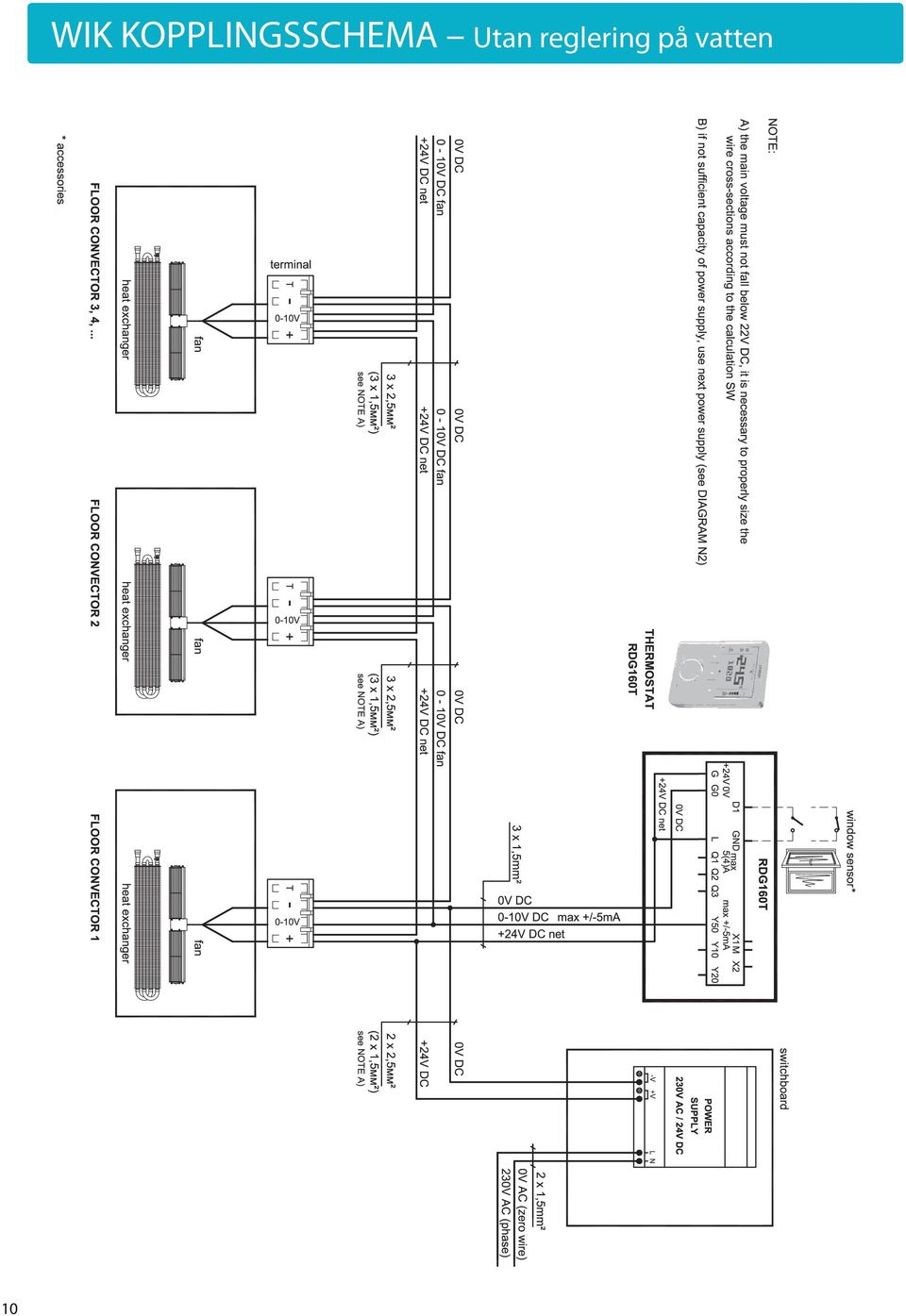

10 10 WIK KOPPLINGSSCHEMA Utan reglering på vatten
