1 Maximalt drifttryck är 10 bar. Radiatorn är försedd med 4 st 1 /2 invändig gänga för anslutning. Med varje radiator följer 4 st färganpassade upphängningsanordningar. Handduksradiatorn finns i tre standardfärger men kan erhållas i ytterligare kulörer mot pristillägg. Tillverkning Watt handduksradiatorer tillverkas av specialstål som precisionslödas eller svetsas samman. Beroende på design sammanfogas profilerna för att skapa den slutliga enheten. Innan radiatorn förpackas förses den med en plugg samt en avluftare samt uppfästningsanordningar i samma färg som radiatorn. Ytbehandling Watt Hannduksradiatorer kan erhållas i ett flertal kulörer. Watt heating har som standard valt färgerna vit, krom samt grå. Ytbehandlingen av handduksrdiatorn görs i fem steg: Allmän information Watt är en idealisk produkt för ditt hem. De avger en behaglig värme och eliminerar bort fukten i Ditt badrum. Handduksradiatorn kan även installeras i andra utrymmen, exempelvis i kök och tvättstuga. Användning Handduksradiatorn är avsedd att anslutas till fastighetens radiatorsystem med cirkulation och kan förses med el-patron för att avge värme då värmesystemet är avstängt, exemplevis under sommarsäsongen. skall aldrig installeras på fastighetens system för tappvarmvatten. Detta på grund av risken för legionellabakterier i stillastående vatten. Standard Handduksradiatorns kvalitet säkerställs genom att ansluta till gällande europeisk standard. Angiven värmeavgivning ansluter till EN 442. Teknisk data Radiatorerna är tillverkade av anpassade specialprofiler som är sammanfogade med lödning eller svetsning. - Avfettning - Fosfatering - Elektrolytisk grundmålning - Elektrostatisk epoxybehandling - Ugnshärdning i 200 C Denna process ger ett fullgott korrosionsskydd samt tillförsäkrar radiatorn en hög ytfinish. Montering I varje handduksradiator finns en detaljerad monteringssats samt skruv och tillhörande plugg. Det är viktigt att man anpassar monteringen till den väggtyp på vilken radiatorn skall monteras. Handduksradiatorn kan värmas upp med elpatron eller anslutas till fastighetens radiatorsystem eller en kombination. Vid anslutning till fastighetens värmesystem skall alltid reglerventil installeras. För ändamålet finns en speciell reglerventil med ett ejektorrör för att få bättre spridning av värmevattnet i radiatorn. Miljö Radiatorn är återvinningsbar till 100% och innehåller inga giftiga beståndsdelar. Garanti Watt Heating lämnar 5 års garanti mot materialfel. 1(7)

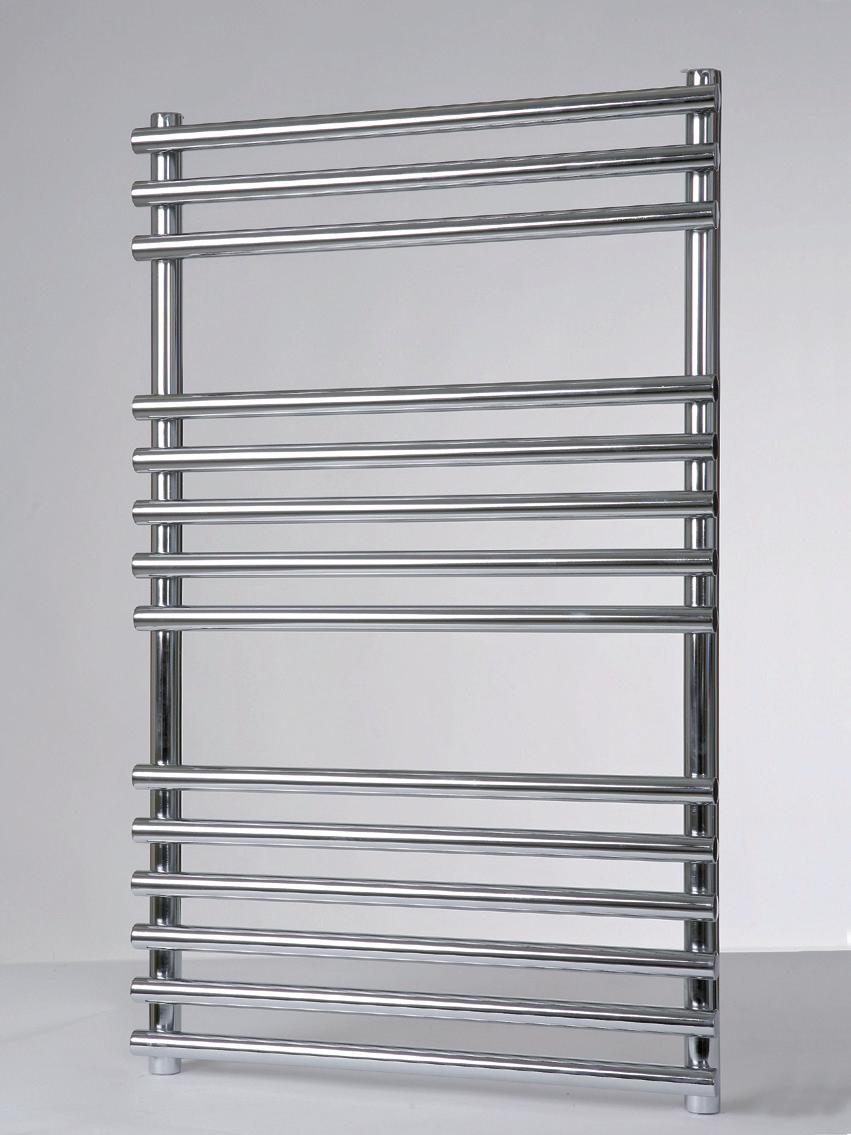

2 Quantum, WHQ En radiator med enkel och stilren design som passar i de flesta miljöer. Finns i tre mått HxB 695x500 mm, 1135x500 mm samt 1535x450 mm. stål rör ø 20 mm / 30x35 mm 2,7 / 4,3 / 5,4 L 5,6 / 9 / 11,2 kg Drift temperatur, max: 110 C Antal rör: 15, 24, 32 Vit, Grå och Krom Gloria, WHG En något mer exklusiv design med utanpåliggande rör. Genom sin design skapar Ikaria en exklusiv inomhusmiljö. Finns i måtten HxB 732x500 mm och 1212x500 mm. stål rör ø 26 mm / ø 22 mm 2,7 / 4,7 L 6,1 / 10,3 kg Drift temperatur, max: 110 C Antal rör: 14, 24 Vit, Grå och Krom 2(7)

3 Fortuna, WHF Fortuna, WHF Ett fyrkantigt och mycket modernt formspråk som passar till dagens badrumsinredningar. Genomtänkt design där t.ex. väggfäste är placerad för att inte ta på utrymmet för handduken. Alltid i krom och i bredd 600 mm och höjd 1255 mm. Rostfri profil mm Rostfri profil mm 5,3 L 11,9 kg Drift temperatur, max: 95 C Antal rör: 21 Krom Spring, WHS Spring är en handdukstork speciellt anpassad för att torka dina handdukar på ett effektivt och sparsamt sätt. Väl tilltaget utrymme mellan de horisontella ribborna gör det lätt att hänga upp handduken. Finns i måtten HxB 695x500 mm och 1175x500 mm. stål rör ø 20 mm stål profil mm 2,6 / 4,2 L 5,7 / 9,2 kg Drift temperatur, max: 110 C Antal rör: 5 och 8 Vit, Grå och Krom 3(7)

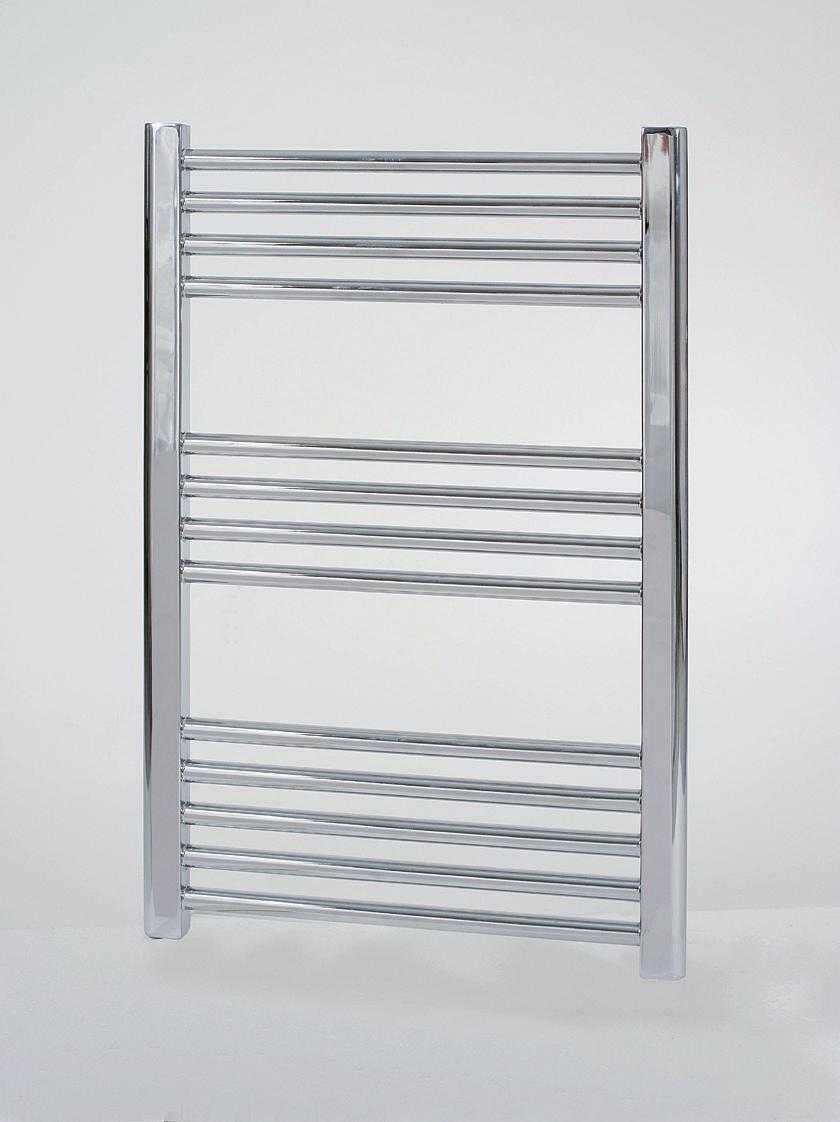

4 Viva, WHV Viva, WHV Projekthanddukstorken med marknadens mest sålda design. Ytterprofil i D form och runda horisontella rör. Två öppningar för två till fyra handdukar. Måttet är HxB 800x500mm. stål rör ø 20 mm / 30x35 mm 3,39 L 5,75 kg Drift temperatur, max: 95 C Antal rör: 13 Vit, Krom Värmeavgivning Nedanstående värmeavgivning vid angivet temperaturfall. (temp. tillopp/temp.retur/rumstemp). Vid drift med el-patron är värmeavgivningen avsevärt större. Modell Quantum (bxh) Gloria(bxh) Spring(bxh) Fortuna (bxh) Tempfall 450x x x x x x x x /45/ /65/ Viva (bxh) 500x Watt Heating AB förbehåller sig rätten till ändringar utan föregående information/ Övrigt! Watt Heating kan mot beställning ta fram specifika modeller för speciella behov. Därför bör du kontakta oss om du önskar något utöver det vanliga. 4(7)

5 Elpatron för el eller kombisystem KTX2 - Dold anslutning 82, KTX2 - Med sladd ,5 67 5(7)

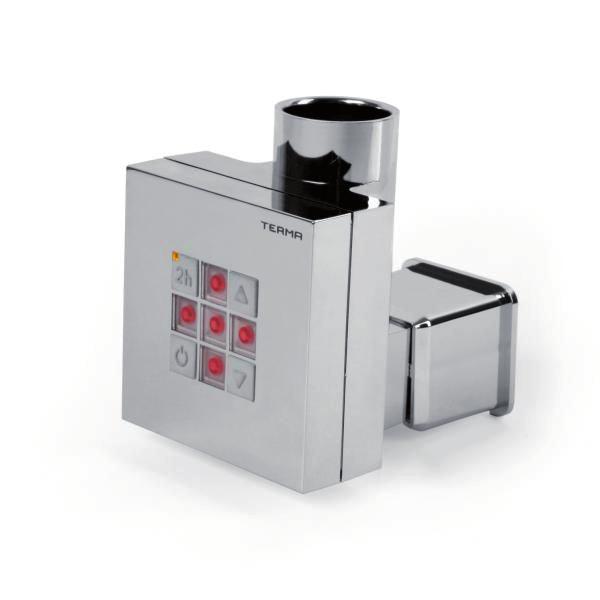

6 Elpatroner Dry- Dold anslutning / sladd t "WBODFSBE UJNFSGVOLUJPO UJNNBS t 'JOOT J GÊSHFS WJUU HSÌ PDI LSPN t "OUJGSZT GVOLUJPO t %VCCFMU ÚWFSIFUUOJOHT TLZEE t 4ZNNFUSJTL EFTJHO NPOUFSBT GSJUU QÌ vänster eller höger sida) t &òflu 8 t * One - med sladd t 5JNFSGVOLUJPO UJNNBS t 'JOOT J GÊSHFS WJUU HSÌ PDI LSPN t "OUJGSZT GVOLUJPO t %VCCFMU ÚWFSIFUUOJOHT TLZEE t 4ZNNFUSJTL EFTJHO NPOUFSBT GSJUU QÌ vänster eller höger sida) t &òflu 8 t *19 OBS! Vid installerad elpataron skall denna inte vara i drift om inget vatten finns i systemet. Watt Heating AB 30 info@wattheating.se Hemsida: (7)

7 REG 3 - med sladd t 5WÌ UFNQFSBUVSMÊHFO t 'JOOT J GÊSHFS WJUU HSÌ PDI LSPN t "OUJGSZT GVOLUJPO t %VCCFMU ÚWFSIFUUOJOHT TLZEE t 4ZNNFUSJTL EFTJHO NPOUFSBT GSJUU QÌ vänster eller höger sida) t &òflu 8 t *19 Ventil för vattenburet system. Watt Heatings Handdukstorkar är alltid möjliga att installera. Handdukstorkarna eller badrumsradiatorerna är alltid tillverkade i neutralt utförande för att senare anslutas på vatten, el eller i kombination. Har du vattenburen värme på installationsplatsen är detta det naturliga valet för att få torken/radiatorn integrerad i ett system. För installation på värmevattnet lämpar sig vår etthålsventil som extra tillbehör. Med etthålsventil får du en samlad, snygg anslutning med möjlighet för föravstägning och kan kopplas om för ett eller tvårörs-system. Handdukstorken kan med sina 4 anslutningar kopplas in på en mängd andra sett. Watt Heating AB förbehåller sig rätten till ändringar utan föregående information/ MMA Etthålsventil standard MMA Etthålsventil DESIGN t 4UBOEBSEWFOUJM J GÚSOJDLMBU VUGÚSBOEF t )BOESBUU J WJU QMBTU t 4BNMBE JOTUBMMBUJPO J D D t 4UJHBSSÚS GÚS KÊNO WÊSNF t 'ÚS ESJGU J PDI SÚSTTZTUFN #ZQBTT Watt Heating AB t %FTJHOWFOUJM J GÚSLSPNBU VUGÚSBOEF t )BOESBUU J GÚSLSPNBE NFUBMM t 4BNMBE JOTUBMMBUJPO J D D t 4UJHBSSÚS GÚS KÊNO WÊSNF t 'ÚS ESJGU J PDI SÚSTTZTUFN #ZQBTT info@wattheating.se Hemsida: 7(7)
