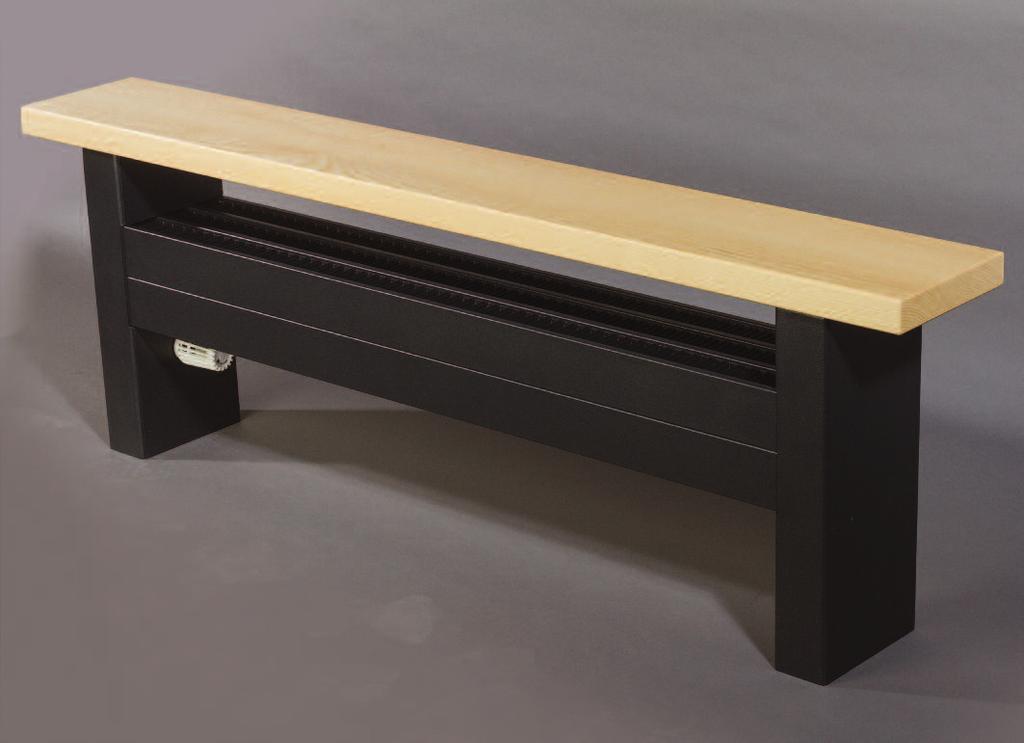

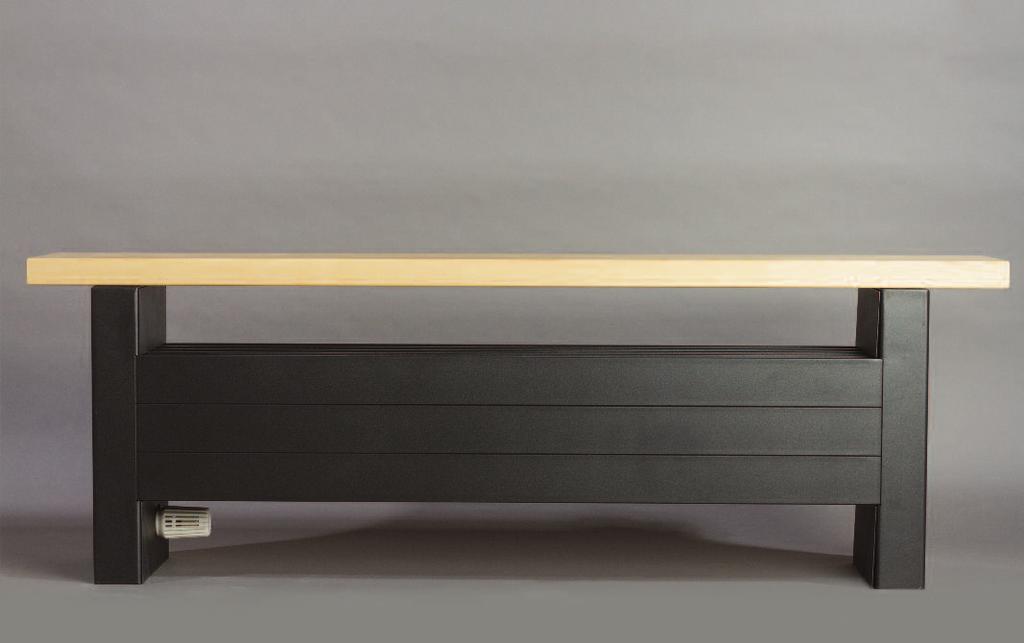

1 STABIL BÄNKKONVEKTOR INRED MED VACKER VÄRME

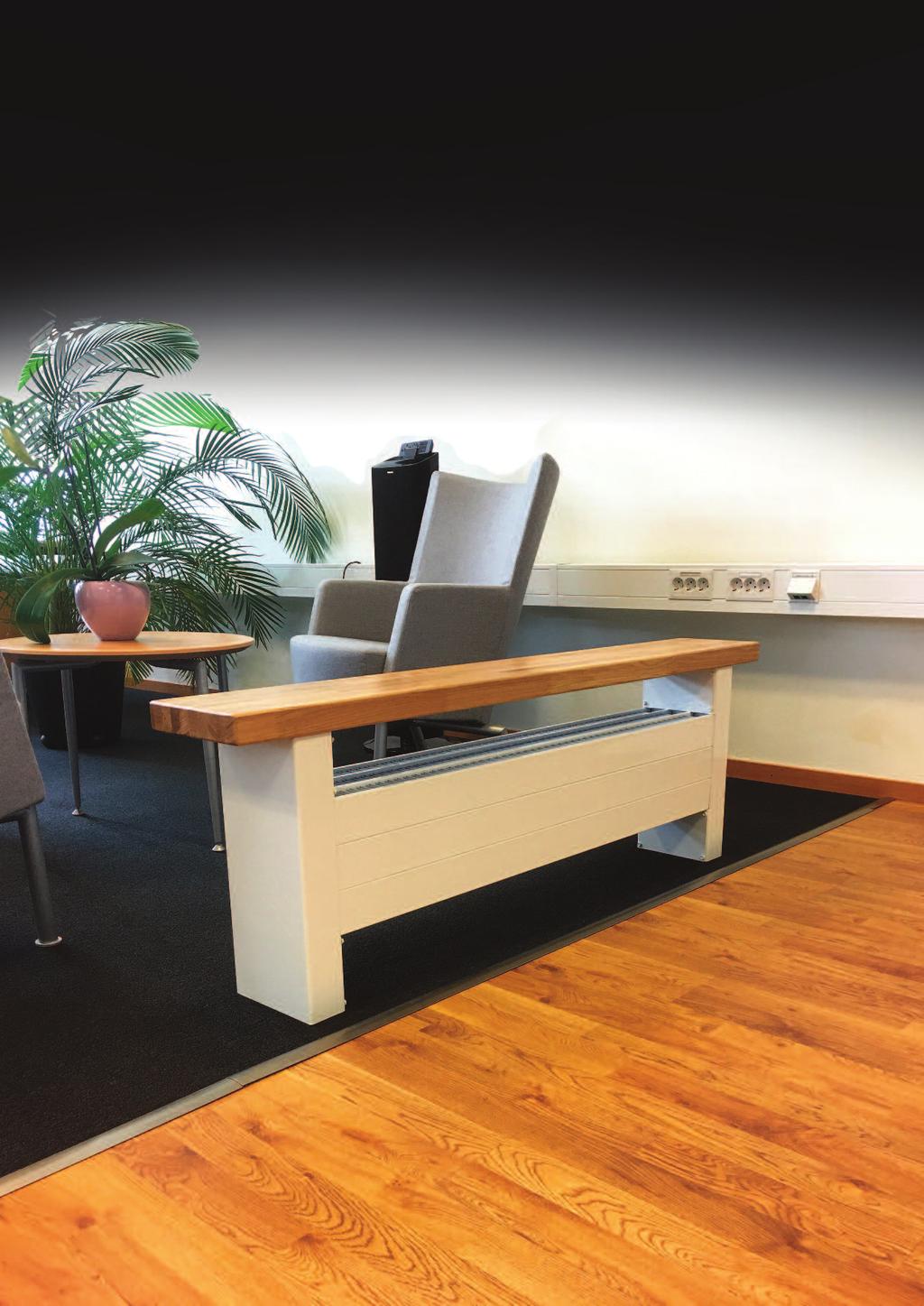

2 Stabil är en kompakt och mycket robust radiator med god konvektion. Röranslutningar och ventiler är integrerade i golvkonsolerna vilket medför att Stabil lämpar sig mycket väl för installationer i offentlig miljö, där även radiatorns funktion som sittbänk kommer till sin rätt. Standardkulörer är vit RAL9016 och grafitgrå RAL7024. Stabil tillverkas vid Epecons egna fabrik utanför Riga och tack vare en flexibel, kundorderstyrd produktion och ett väl utbyggt distributionsnät är leveranstiden alltid kort. TEKNISK DATA Material: Ytbehandling: Färg: Max driftstryck: Max drifttemperatur: Anslutningar: Paneler bestående av fyrkantsrör, dimension 70x11x1,8. Sidostycken i plåt, tjocklek 1,25 mm. Konvektorplåt bestående av kallvalsad tunnplåt, tjocklek 0,4 mm. Bänkskiva, som tillval, i stavlimmad ek eller ask. Avfettning, fosfatering och pulverlackering med polyesterbaserad lack. Härdad i ugn vid en temperatur av 200 C. Vit, Ral 9016 och Grafitgrå Ral Kan levereras i andra Ral-kulörer mot pristillägg 6 bar 110 C Invändiga R15 anslutningar. Levereras med dold luftningsventil. Kvalitet: Tillverkad under kontroll av EN ISO 9001 samt i enlighet med EN 442. Emballage: Leveransvilkor: Garantitid: Radiatorn är emballerad med wellpapp och krympplast för optimalt skydd under transport och lagring. I enlighet med AAVVS-09 5 år. 2

3 KONSTRUKTION Radiatorns värmekropp är integrerad i sidostycken som även utgör golv och bänkkonsoler. Värmekroppen är uppbyggd av horisontellt liggande fyrkantsrör som genomströmmas av uppvärmt vatten. Röranslutningarna och ventil placeras dolda i radiatorns golvkonsol och luftningsventilen är dold i ena bänkkonsolen. Bänkskivan, som kan levereras som tillbehör, tillverkas av stavlimmad ek eller ask. MODELLER Stabil tillverkas som typ 43 och 54 och kan levereras med två olika höjder på värmekroppen; 140 eller 210 mm. Båda typerna levereras utan toppgaller. LÄNGD/ HÖJD Stabil tillverkas i längder från 800 till 2500 mm med ett intervall om 100 mm. Fr.o.m. en längd på 1600 mm levereras en förstärkningsprofil som skruvas fast på bänkskivans undersida. Se montageinstruktion. Bygghöjden, ex. bänkskiva, är 430 mm. Vid behov av en lägre modell, ex till förskolor och skolor, kan Stabil levereras med bygghöjd 310 mm. Denna modell finns dock endast med 140 mm hög värmekropp L 70 L 70 3

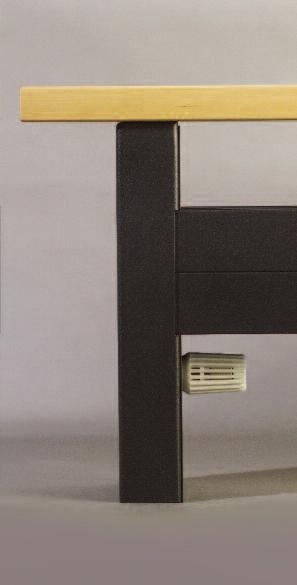

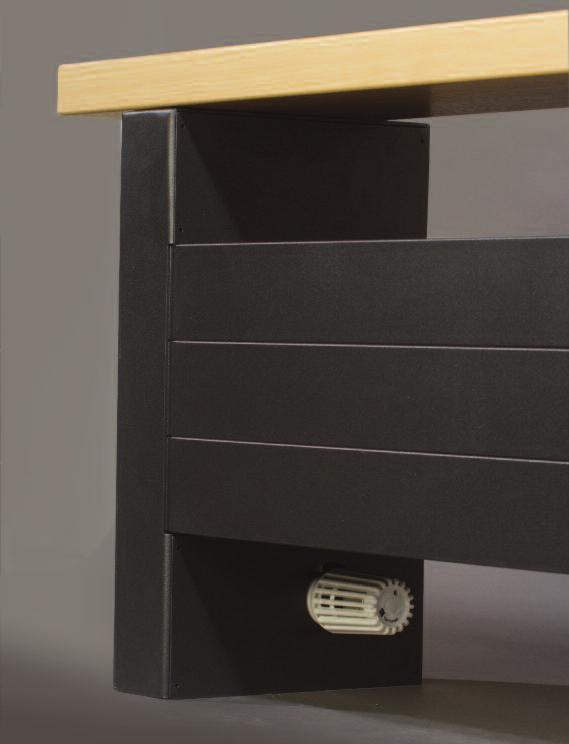

4 ANSLUTNINGSALTERNATIV / ANSLUTNINGSMÅTT Röranslutningen och radiatorventil till Stabil är dolda i radiatorns golvkonsol. Tillopp och retur kan sitta i samma sida alternativt ha tillopp i ena sidan och retur i andra. Termostaten är alltid vänd in under radiatorns värmekropp och luftningsventilen sitter dold i den ena bänkkonsolen. Bänkskiva levereras som tillval , ,5 40 L-80 36,5 Typ 43. Vänster, Anslutningsalternativ 1 Höger, Anslutningsalternativ 2 Typ 43. Genomlopp, Anslutningsalternativ , , 40 L-80 36,5 Typ 54. Vänster, Anslutningsalternativ 1 Höger, Anslutningsalternativ 2 Typ 54. Genomlopp,Anslutningsalternativ 0 4

5 VENTILER Till Stabil passar ventiler, med dimension dn15, från MMA, IMI och Danfoss. Invändig gänga, R15. BÄNKSKIVA Som extra tillbehör kan bänkskiva, tjocklek 40 mm, i ek eller ask levereras. Bänkskivan är 200 mm längre än radiatorn och levereras med förborrade hål samt skruv för montage i radiatorn. Vid en radiatorlängd från och med 1600 mm levereras lösa förstärkningsprofiler som skruvas på bänkskivans undersida. Kanterna runt bänkskivan är rundade för en mjukare övergång mellan ovansida och kanter. STAVLIMMAD ASK STAVLIMMAD EK Observera att trä är ett levande material och att naturliga variationer i struktur och färg mellan olika bänkskivor förekommer. 5

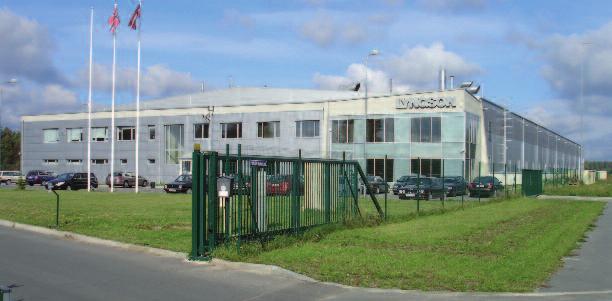

6 EFFEKTER / VIKT / VOLYM För bestämning av effekten vid andra systemtemperaturer än de som redovisas i tabellen hänvisas till Effektsimulering Stabil på Effektavgivning i tabell nedan enligt EN442. Vikt som anges i tabellen nedan är exklusive bänkskiva. Typ H Effekt (W/m) Volym Vikt [mm] 75/65/20 60/45/20 55/45/20 (l/m) (kg/m) Stabil ,5 8,2 29,0 41,3 Stabil ,0 10,0 35,8 54,2 BESTÄLLNINGSKOD Vid beställning av Stabil används följande beställningskod: Stabil / / EK Bänkskiva (tillval) (Ek eller Ask) Anslutningsalternativ (1,2 eller 0) Längd (mm) Totalhöjd, ex bänkskiva (430 mm) Höjd värmekropp (140 eller 210 mm) Antal konvektorplåtar (3 eller 4) Antal vattenförande paneler (4 eller 5) 6

7 STABIL 7

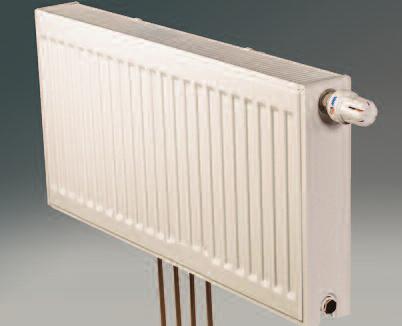

8 Modul, PRE och Lisa radiatorerna produceras vid Lyngson/Epecons fabrik. Värme i flera former I Epecons breda sortiment hittar du även konvektorer och designradiatorer i olika storlekar och former. Gemensamt för dem alla är att de har en väl fungerande konstruktion samt en formgivning som uppfyller de allra högsta krav som ställs vid ny- och ombyggnation. STORT SORTIMENT PÅ L AGER LAGER F Ö R O M E D E L B A R L E V E R A N S För att upprätthålla en ständig produktutveckling förbehåller Epecon sig rätten att ändra tekniska specifikationer utan föregående meddelande. Epecon reserverear sig för eventuella feltryck. info@epecon.se Tel: Epecon AB Helsingborg Florettgatan 22A, Helsingborg Epecon AB Stockholm Hovslagarevägen Sollentuna
