Sektionsradiatorer. Max 120 C. Tryckklass PN6 som standard.

Transkript

1 Radiatorer och konvektorer BR-RAD-KON 17-1 Flexibla, smakfullt designade - Alltid rätt inneklimat!

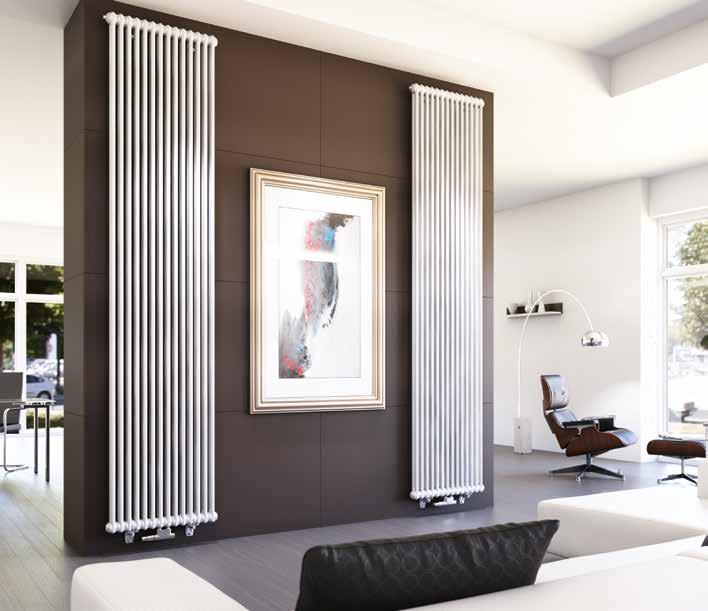

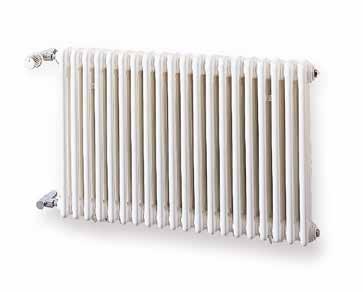

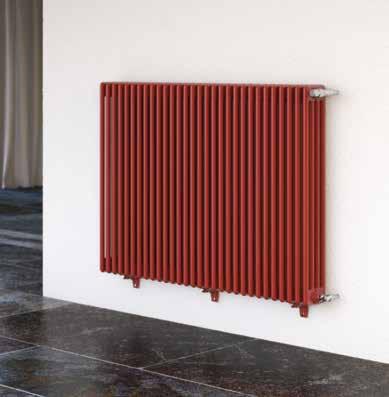

2 Sektionsradiatorer Radiatorerna är byggda i en modern design med mjuka former och runda hörn. De skapar extra stor yta, ökar mängden strålvärme och ger en bättre energieffektivitet. Radiatornerna är uppbyggda av sektioner, där varje sektion är 45 mm. De finns i 21 olika höjdmått och med 5 olika antal rörrader i djupled vilket ger 105 olika grundsektioner. Upp till 70 sektioner kan byggas ihop. Ventilkoppel och termostatventil kan integreras i första sektionen. Standardkulör är RAL9016, men ett stort antal kulörer går att få som tillval. Max 120 C. Tryckklass PN6 som standard. 2

3 Tekniska data En 1 m lång radiator består av 22 sektioner. (22 x 45 = 990mm) Effekt* (W/m) Höjd (mm) Antal rörrader (st) / djup (mm) 2 / 65 3 / / / / *vid 55/ C. Effekten vid andra temperaturer beräknas enklast med vår beräkningsfil på Där finner du även en tekniskt omfattande onlinekatalog. 3

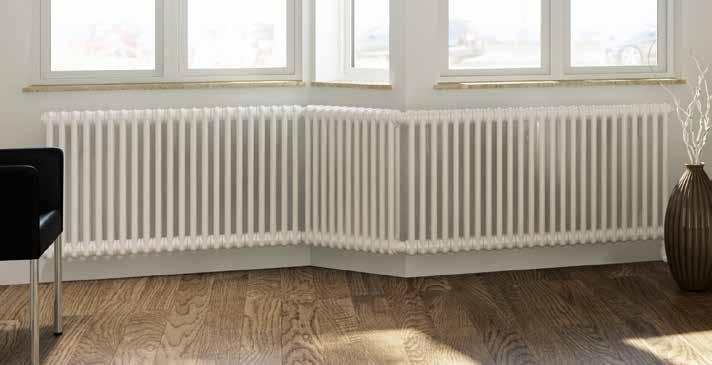

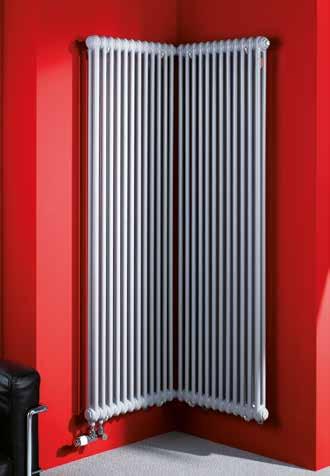

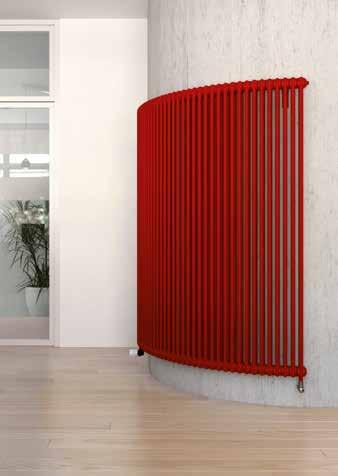

4 En mängd möjligheter... Genom att serien är helt måttanpassad och flexibel finns det stora möjligheter att anpassa produkten till rakt, böjt eller vinklat utförande. 4

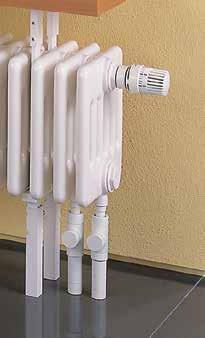

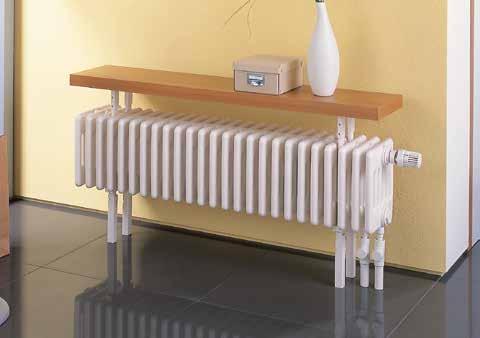

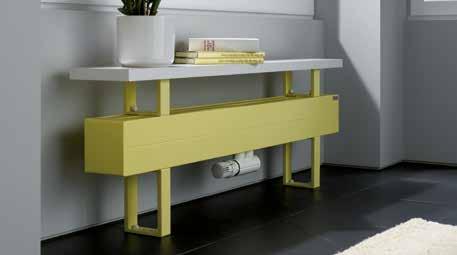

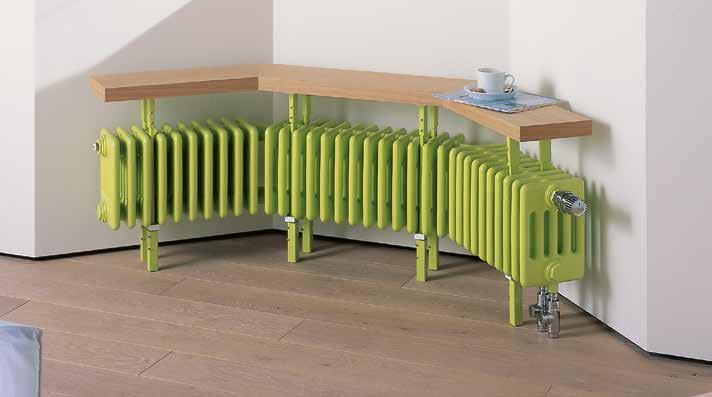

5 ...och praktiska funktioner! Sektionsradiatorn kan även levereras med ett bänkfäste som gör den till en funktionell möbel vid sidan om dess uppvärmningsfunktion. I detta utförande kan man anpassa radiatorn efter väldigt specifika önskemål. Den kan levereras i 4-, 5- och 6-rörs utförande, med 145, 185 eller 225 mm djup och i höjder från mm. Effekt och övrigt data är samma som för den vanliga sektionsradiatorn. Detta gäller även anslutningsmöjligheterna. 5

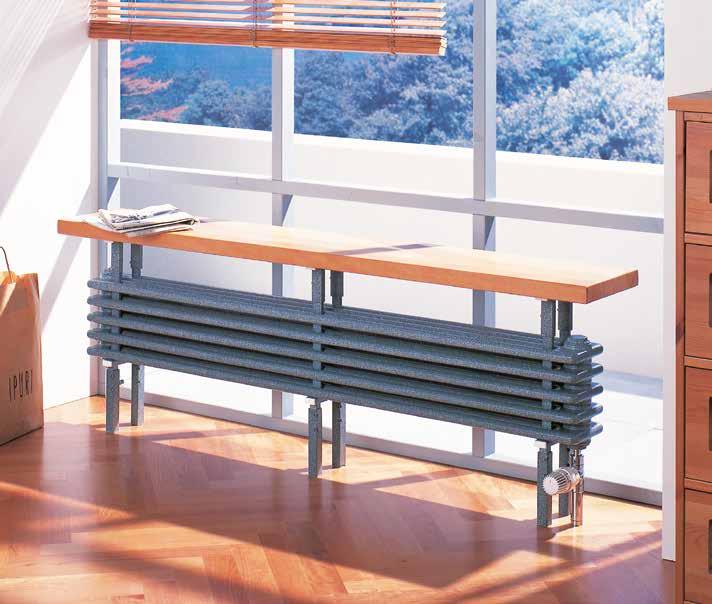

6 Bänkradiatorer Bänkradiatorn bygger på vår klassiska sektionsradiator där sektionen istället placeras liggande. Den erbjuder en utmärkt kombination för värme och avlastning eller en plats att slå sig ner på. Vanliga placeringar är entréer och korridorer där man ser fördelar med en multifunktionell radiator. Bänkradiatorn finns med sektionsdjup på 145, 185 och 225 mm, valfritt antal sektioner i höjdled mellan 4 och 7 st, och i ett stort antal längder från 1,2 m 3,0 m. Levereras med golvkonsol för radiator samt konsol för bänkskiva. Bänkskiva ingår ej. 6

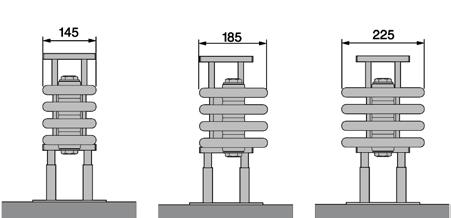

7 Tekniska data Djup Höjd H rör 5-rör 6-rör 200 Djup (mm) Höjd (mm) Sektioner (4-rör) ( 5-rör) 225 (6-rör) Effekt* (W) vid olika längd (mm) * vid 55/ C 7

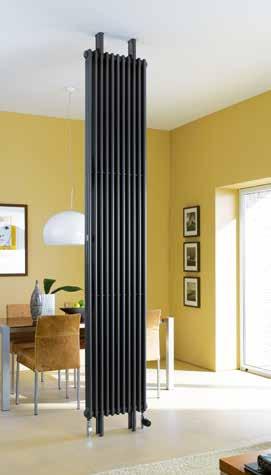

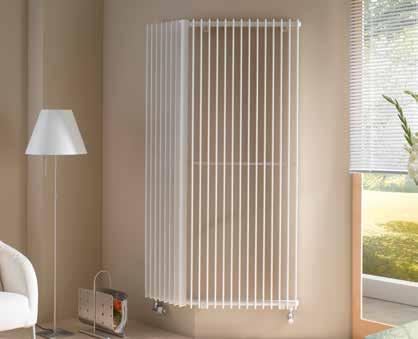

8 Arbotherm Arbotherm är en radiator med modern design och kan användas i en mängd olika utrymmen. Den kan installeras som rumsdelare eller framför fönster, där den passar perfekt eftersom den släpper igenom mycket ljus. Då radiatorn genom sin konstruktion och finish underlättar städning, rekommenderar vi den för lokaler där det ställs höga krav på hygien. Arbotherm finns i höjder från mm och i längd upp till ca 4,7 meter beroende på modell. Den finns i 1-radigt eller 2-radigt utförande och med c/c avstånd mellan rören från mm i 5 mm steg. 8

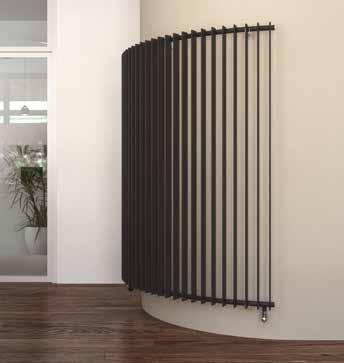

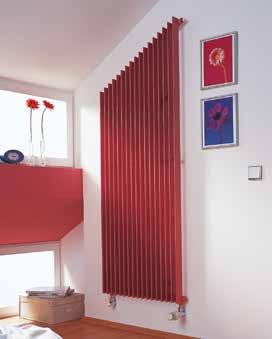

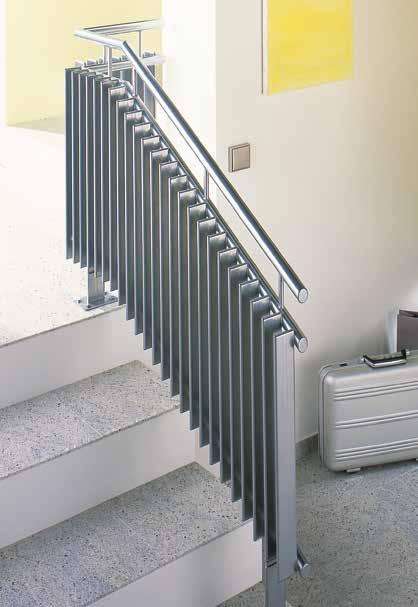

9 Arbotherm kan levereras i en rad specialutföranden såsom vinklat, böjt eller sneddat utförande, utförande med påsvetsade fötter och trappräckesutförande. Radiatorn finns också med integrerat ventilkoppel. Tekniska data Höjd (mm) Effekt* AT6 (W/m) Effekt* AT6 (W/m) Effekt* AT7 (W/m) Effekt* AT7 (W/m) 1-radig 2-radig 1-radig 2-radig Djup 89 mm Djup 146 mm Djup 99 mm Djup 166 mm *vid 55/ C. Effektspannet avser mm c/c avstånd. Fullständiga data finns på 9

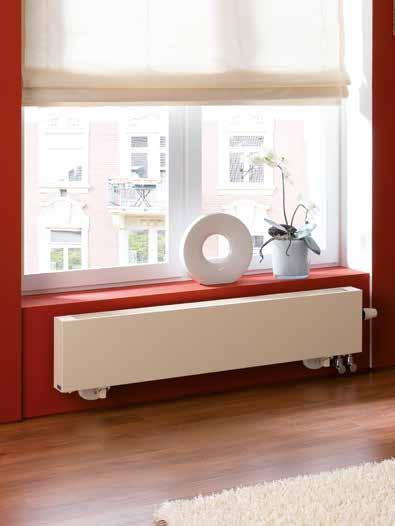

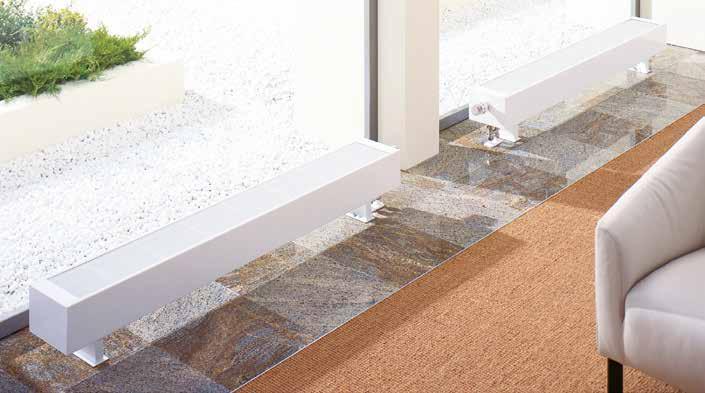

10 Basiskonvektor Basiskonvektorn är en effektiv, smidig och prisvärd värmelösning för främst offentliga lokaler som kontor, butiker, entréer etc. Den är uppbyggd av ett vattenbatteri med kopparrör och aluminiumlameller omgivet av ett plåthölje med slät yta, som standard lackerad i RAL9016. Konvektorn finns med eller utan integrerad ventil och anslutning åt sidan eller nedåt G½ c/c 50 mm. Basis finns i följande utföranden: Utan ventil KKN Med inbyggd ventil KKV 5 djupmått: 100, 130, 160, 210 och 260 mm 3 höjder: 100, 150 och 250 mm I längder från mm med steg om 100 mm I längder från med steg om 200 mm Valfri RAL kulör finns som tillval 10

11 Tekniska data Höjd (mm) Djup (mm) Effekt* (W/m) KKN/KKV KKN/KKV KKN/KKV KKN/KKV KKN/KKV KKN/KKV KKN/KKV KKN/KKV KKN/KKV KKN/KKV KKN/KKV KKN/KKV KKN/KKV KKN/KKV KKN/KKV KKN= Utan ventil KKV= Med ventil *vid 55/45+20 C Basis KKV med inbyggd ventil ger en diskret installation antingen rören går ner i golv eller in i väggen. 11

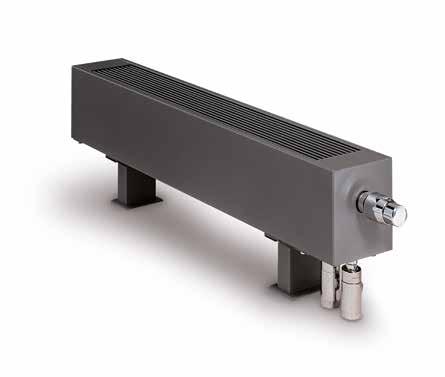

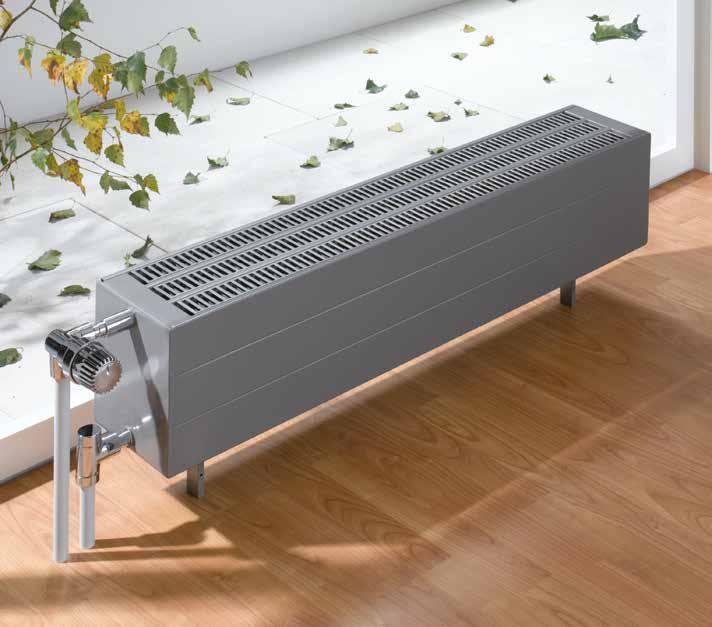

12 Konvektor C Robust konvektor lämplig för offentliga miljöer där konvektorn får utstå en del stötar och högt slitage, till exempel i skolor, hotell och idrottshallar. Konvektorn är uppbyggd av rektangulära stålrör 70 x 11x1,5 mm, upp till 4 styck i höjd, 5 olika djup och valfri längd, med konvektionsplåtar emellan. Slätslipade svetsfogar och alla hörn har en min radie på 2mm för att minska olycksrisken. Gängade anslutningar i gavlarna i 4 riktningar för stor valfrihet i installationen. 12

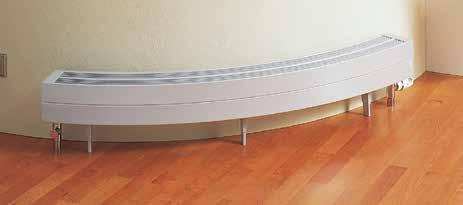

13 Tekniska data Effekt*(W/m) Höjd (mm) Djup (mm) *vid 55/45+20 C Konvektor C kan specialutföras och erbjuder därför optimala möjligheter att skräddarsy den för individuella önskemål. Den kan bland annat anpassas efter olika höjder, längder och djup, samt med olika typer av anslutningar och integrerade ventiler. Konvektorn kan användas som sittplats eller som praktisk fönsterbräda. Den kan även förses med bultfötter. 13

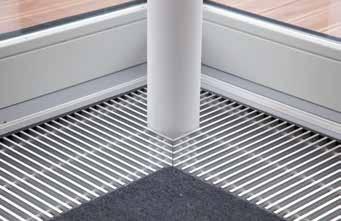

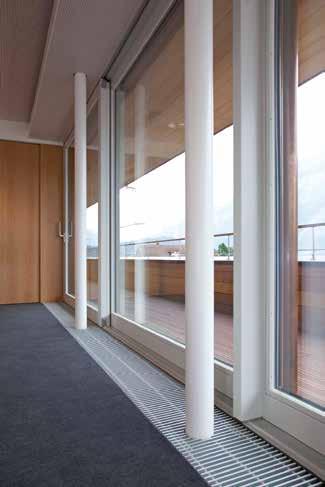

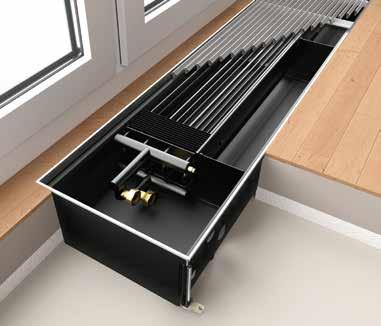

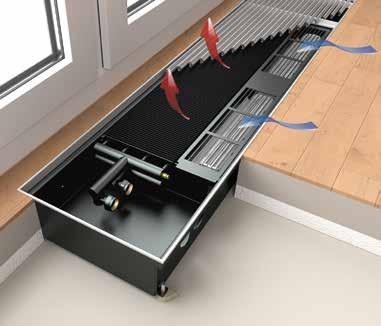

14 Ascotherm Ascotherm är en golvkonvektor med eller utan fläkt. Kalldrag och kondens från fönster kan elimineras på ett effektivt sätt. Värmedelen består av kopparrör och aluminiumlameller. Galler i natureloxerad aluminium som standard. Konvektorlådan är lackerad i kulör RAL7016 (antracitgrå). Som tillval finns andra galler och RAL-kulörer. Ascotherm KRP91 Är utan fläkt och finns i flera olika höjd och djupmått. Ju högre låda desto högre effekt. Bygghöjd: 92, 120, 150 och 200 mm Byggdjup: 185, 210, 260, 310, 360 och 400 mm Längd: mm (måttsteg 250 mm) Värmeeffekt: W/m 55/ C Standardkulör: RAL7016 (Antracitgrå) Ascotherm KRN81 Är försedd med en energisnål EC fläkt. Fläkten gör att effekten kan bli förhållandevis hög även med en grund konvektorlåda. Bygghöjd: 110 mm Byggdjup: 185, 210, 260, 310 och 360 mm Längd: mm (måttsteg 250 mm) Värmeeffekt: W/m 55/ C Standardkulör: RAL7016 (Antracitgrå) 14

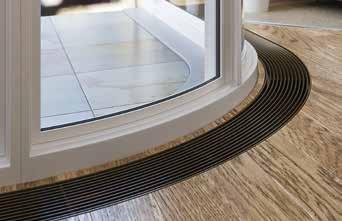

15 Tekniska data KRP91 Effekt* W/m Höjd (mm) Djup KRN81 Bygghöjd (mm) Styrsignal(V) Effekt* W/m Ljudnivå** Djup db(a) *vid 55/ C **Ljudnivå i rum med 8 db(a) dämpning. Ljudnivå beroende på djup och längd. För exakt uppgift se katalog. Ascotherm erbjuder en diskret värmekälla när övrig värme inte räcker till, t.ex vid glasfasader. Finns även i böjt utförande 15
