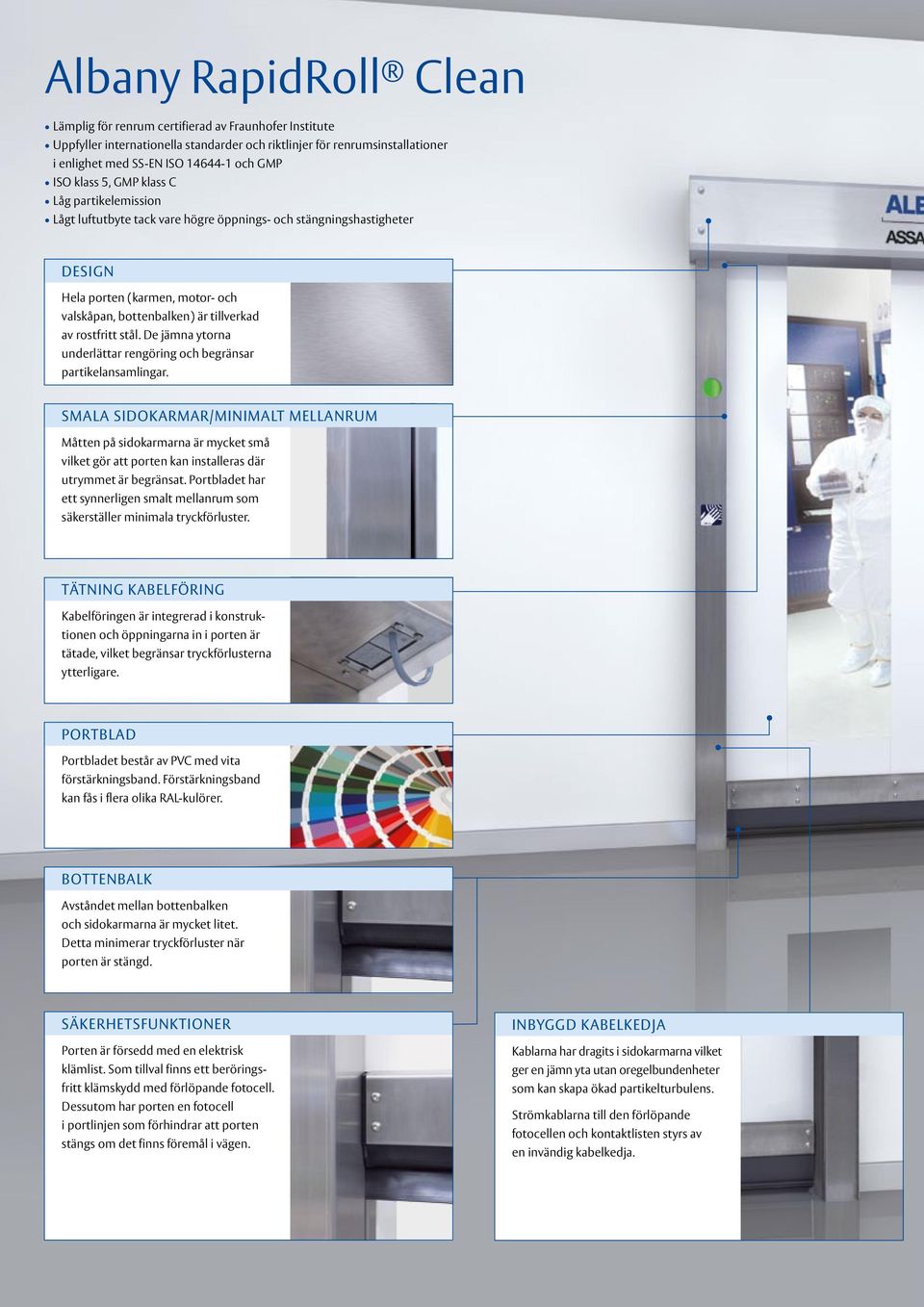

2 Albany RapidRoll Clean Lämplig för renrum certifierad av Fraunhofer Institute Uppfyller internationella standarder och riktlinjer för renrumsinstallationer i enlighet med SS-EN ISO och GMP ISO klass 5, GMP klass C Låg partikelemission Lågt luftutbyte tack vare högre öppnings- och stängningshastigheter DESIGN Hela porten (karmen, motor- och valskåpan, bottenbalken) är tillverkad av rostfritt stål. De jämna ytorna underlättar rengöring och begränsar partikelansamlingar. SMALA SIDOKARMAR/MINIMALT MELLANRUM Måtten på sidokarmarna är mycket små vilket gör att porten kan installeras där utrymmet är begränsat. Portbladet har ett synnerligen smalt mellanrum som säkerställer minimala tryckförluster. TÄTNING KABELFÖRING Kabelföringen är integrerad i konstruktionen och öppningarna in i porten är tätade, vilket begränsar tryckförlusterna ytterligare. PORTBLAD Portbladet består av PVC med vita förstärkningsband. Förstärkningsband kan fås i flera olika RAL-kulörer. BOTTENBALK Avståndet mellan bottenbalken och sidokarmarna är mycket litet. Detta minimerar tryckförluster när porten är stängd. SÄKERHETSFUNKTIONER Porten är försedd med en elektrisk klämlist. Som tillval finns ett beröringsfritt klämskydd med förlöpande fotocell. Dessutom har porten en fotocell i portlinjen som förhindrar att porten stängs om det finns föremål i vägen. INBYGGD KABELKEDJA Kablarna har dragits i sidokarmarna vilket ger en jämn yta utan oregelbundenheter som kan skapa ökad partikelturbulens. Strömkablarna till den förlöpande fotocellen och kontaktlisten styrs av en invändig kabelkedja.

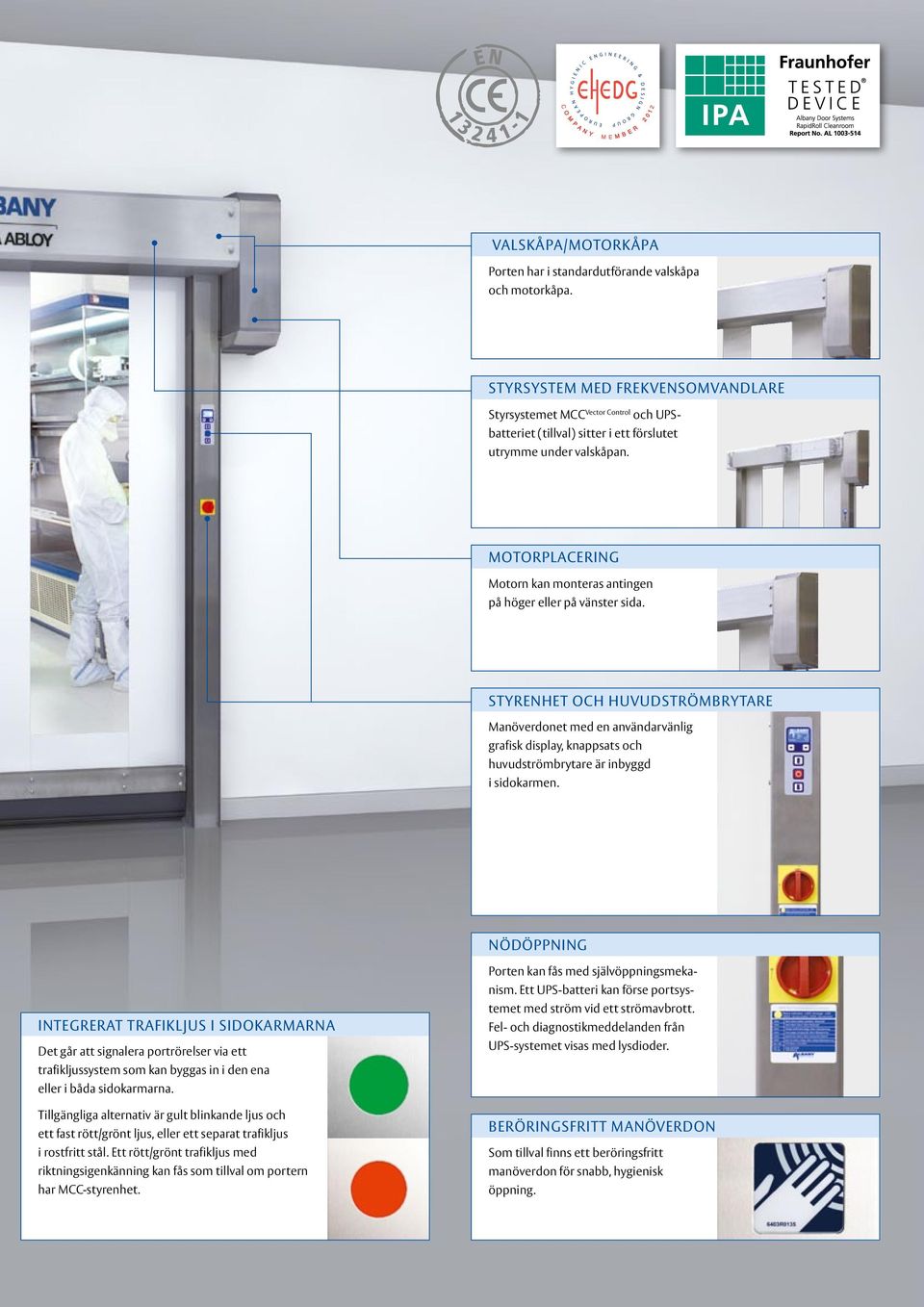

3 VALSKÅPA/MOTORKÅPA Porten har i standardutförande valskåpa och motorkåpa. STYRSYSTEM MED FREKVENSOMVANDLARE Styrsystemet MCC Vector Control och UPSbatteriet (tillval) sitter i ett förslutet utrymme under valskåpan. MOTORPLACERING Motorn kan monteras antingen på höger eller på vänster sida. STYRENHET OCH HUVUDSTRÖMBRYTARE Manöverdonet med en användarvänlig grafisk display, knappsats och huvudströmbrytare är inbyggd i sidokarmen. NÖDÖPPNING INTEGRERAT TRAFIKLJUS I SIDOKARMARNA Det går att signalera portrörelser via ett trafikljussystem som kan byggas in i den ena eller i båda sidokarmarna. Tillgängliga alternativ är gult blinkande ljus och ett fast rött/grönt ljus, eller ett separat trafikljus i rostfritt stål. Ett rött/grönt trafikljus med riktningsigenkänning kan fås som tillval om portern har MCC-styrenhet. Porten kan fås med självöppningsmekanism. Ett UPS-batteri kan förse portsystemet med ström vid ett strömavbrott. Fel- och diagnostikmeddelanden från UPS-systemet visas med lysdioder. BERÖRINGSFRITT MANÖVERDON Som tillval finns ett beröringsfritt manöverdon för snabb, hygienisk öppning.

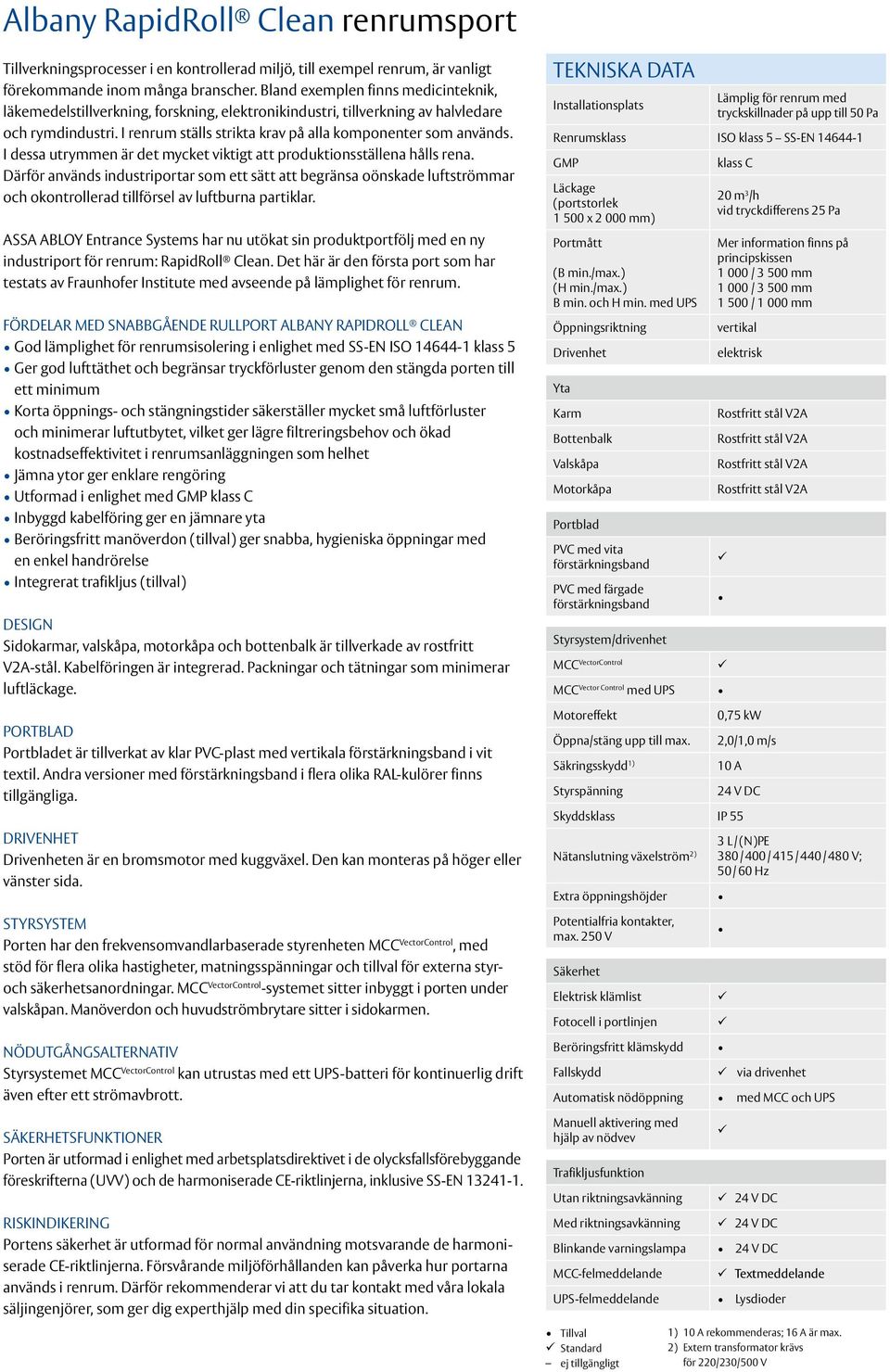

4 Albany RapidRoll Clean renrumsport Tillverkningsprocesser i en kontrollerad miljö, till exempel renrum, är vanligt förekommande inom många branscher. Bland exemplen finns medicinteknik, läkemedelstillverkning, forskning, elektronikindustri, tillverkning av halvledare och rymdindustri. I renrum ställs strikta krav på alla komponenter som används. I dessa utrymmen är det mycket viktigt att produktionsställena hålls rena. Därför används industriportar som ett sätt att begränsa oönskade luftströmmar och okontrollerad tillförsel av luftburna partiklar. ASSA ABLOY Entrance Systems har nu utökat sin produktportfölj med en ny industriport för renrum: RapidRoll Clean. Det här är den första port som har testats av Fraunhofer Institute med avseende på lämplighet för renrum. FÖRDELAR MED SNABBGÅENDE RULLPORT Albany RapidRoll Clean God lämplighet för renrumsisolering i enlighet med SS-EN ISO klass 5 Ger god lufttäthet och begränsar tryckförluster genom den stängda porten till ett minimum Korta öppnings- och stängningstider säkerställer mycket små luftförluster och minimerar luftutbytet, vilket ger lägre filtreringsbehov och ökad kostnadseffektivitet i renrumsanläggningen som helhet Jämna ytor ger enklare rengöring Utformad i enlighet med GMP klass C Inbyggd kabelföring ger en jämnare yta Beröringsfritt manöverdon (tillval) ger snabba, hygieniska öppningar med en enkel handrörelse Integrerat trafikljus (tillval) DESIGN Sidokarmar, valskåpa, motorkåpa och bottenbalk är tillverkade av rostfritt V2A-stål. Kabelföringen är integrerad. Packningar och tätningar som minimerar luftläckage. PORTBLAD Portbladet är tillverkat av klar PVC-plast med vertikala förstärkningsband i vit textil. Andra versioner med förstärkningsband i flera olika RAL-kulörer finns tillgängliga. DRIVENHET Drivenheten är en bromsmotor med kuggväxel. Den kan monteras på höger eller vänster sida. STYRSYSTEM Porten har den frekvensomvandlarbaserade styrenheten MCC VectorControl, med stöd för flera olika hastigheter, matningsspänningar och tillval för externa styroch säkerhetsanordningar. MCC VectorControl -systemet sitter inbyggt i porten under valskåpan. Manöverdon och huvudströmbrytare sitter i sidokarmen. NÖDUTGÅNGSALTERNATIV Styrsystemet MCC VectorControl kan utrustas med ett UPS-batteri för kontinuerlig drift även efter ett strömavbrott. SÄKERHETSFUNKTIONER Porten är utformad i enlighet med arbetsplatsdirektivet i de olycksfallsförebyggande föreskrifterna (UVV) och de harmoniserade CE-riktlinjerna, inklusive SS-EN RISKINDIKERING Portens säkerhet är utformad för normal användning motsvarande de harmoniserade CE-riktlinjerna. Försvårande miljöförhållanden kan påverka hur portarna används i renrum. Därför rekommenderar vi att du tar kontakt med våra lokala säljingenjörer, som ger dig experthjälp med din specifika situation. Tekniska data Installationsplats Lämplig för renrum med tryckskillnader på upp till 50 Pa Renrumsklass ISO klass 5 SS-EN GMP Läckage (portstorlek x mm) Portmått (B min./max.) (H min./max.) B min. och H min. med UPS Öppningsriktning Drivenhet Yta Karm Bottenbalk Valskåpa Motorkåpa Portblad PVC med vita förstärkningsband PVC med färgade förstärkningsband klass C 20 m 3 /h vid tryckdifferens 25 Pa Mer information finns på principskissen / mm / mm / mm vertikal elektrisk Styrsystem/drivenhet MCC VectorControl MCC Vector Control med UPS Motoreffekt 0,75 kw Öppna/stäng upp till max. 2,0/1,0 m/s Säkringsskydd 1) 10 A Styrspänning 24 V DC Skyddsklass IP 55 3 L / (N)PE Nätanslutning växelström 2) 380 / 400 / 415 / 440 / 480 V; 50 / 60 Hz Extra öppningshöjder Potentialfria kontakter, max. 250 V Säkerhet Elektrisk klämlist Fotocell i portlinjen Beröringsfritt klämskydd Fallskydd via drivenhet Automatisk nödöppning med MCC och UPS Manuell aktivering med hjälp av nödvev Trafikljusfunktion Utan riktningsavkänning 24 V DC Med riktningsavkänning 24 V DC Blinkande varningslampa 24 V DC MCC-felmeddelande Textmeddelande UPS-felmeddelande Lysdioder Tillval Standard ej tillgängligt 1) 10 A rekommenderas; 16 A är max. 2) Extern transformator krävs för 220/230/500 V

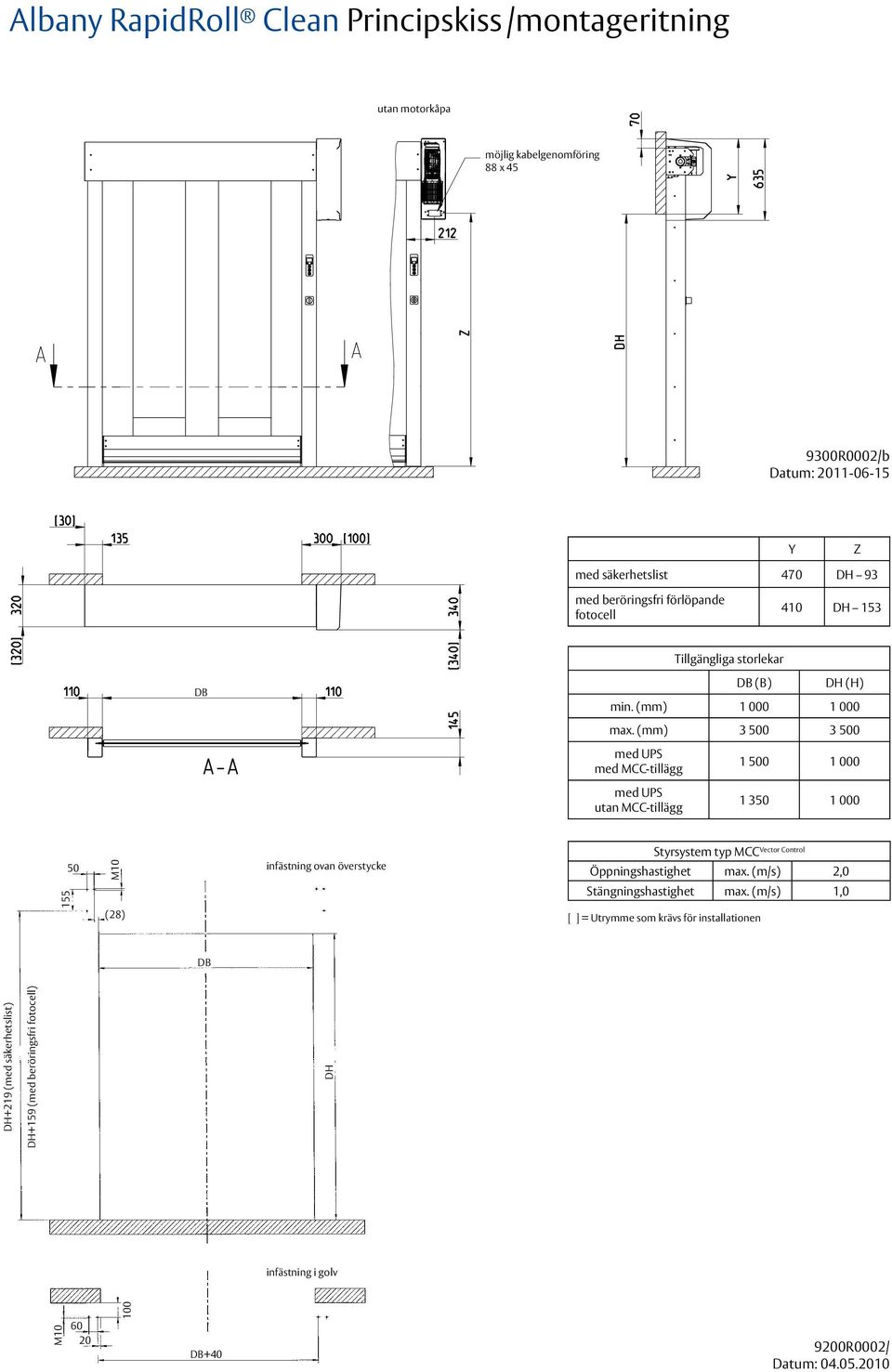

5 Albany RapidRoll Clean Principskiss /montageritning utan motorkåpa möjlig kabelgenomföring 88 x R0002/b Datum: Y Z med säkerhetslist 470 DH 93 med beröringsfri förlöpande fotocell 410 DH 153 Tillgängliga storlekar DB DB (B) DH (H) min. (mm) max. (mm) med UPS med MCC-tillägg med UPS utan MCC-tillägg M10 (28) infästning ovan överstycke [ ] = Utrymme som krävs för installationen DB DH Vector Control Styrsystem typ MCC Öppningshastighet max. (m/s) 2,0 Stängningshastighet max. (m/s) 1,0 DH+219 (med säkerhetslist) DH+159 (med beröringsfri fotocell) infästning i golv M DB R0002/ Datum:
