Albany RapidRoll 300 Plus Alu Den ekonomiska porten för inomhusbruk. Tekniskt datablad

Transkript

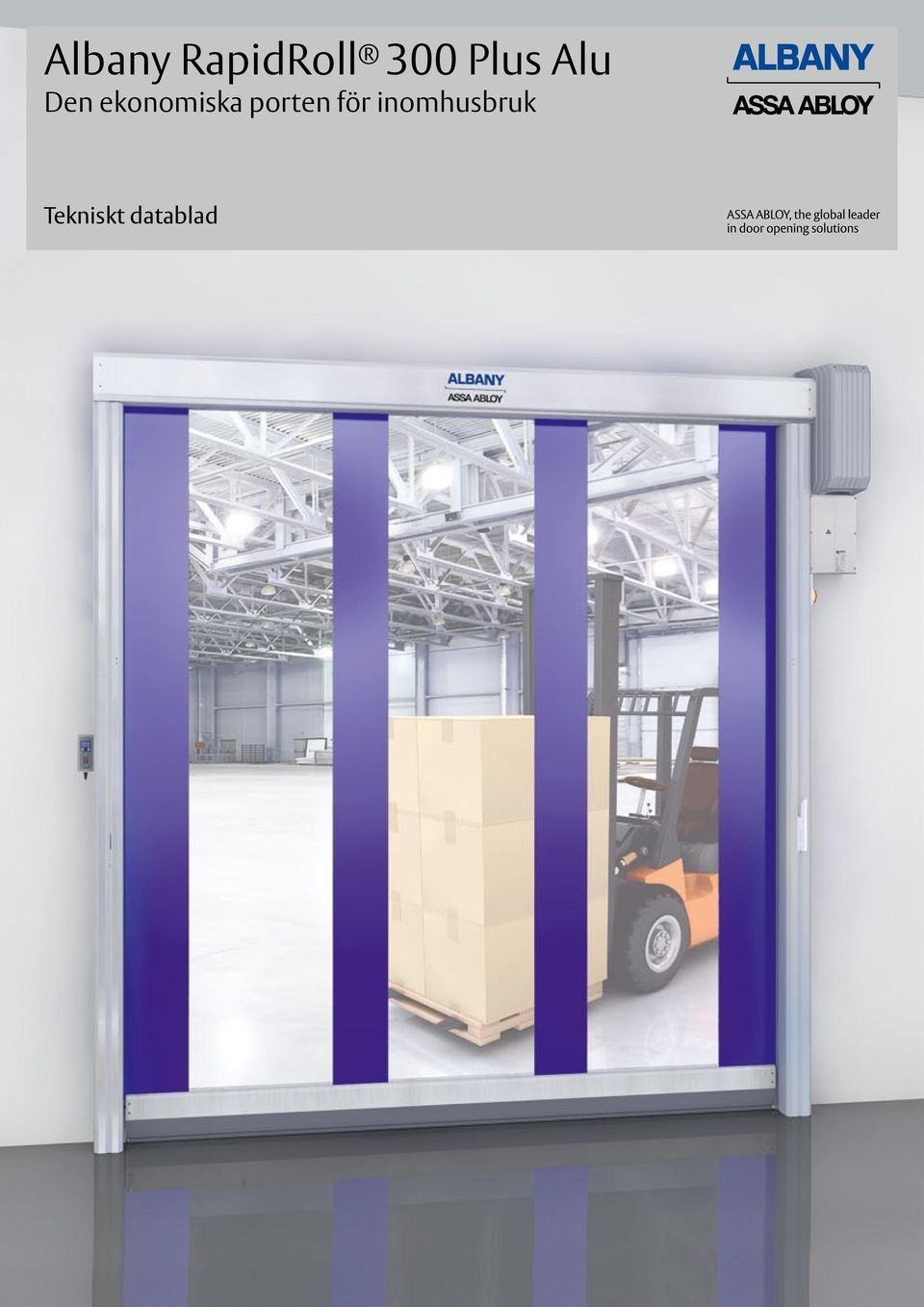

1 Albany RapidRoll 300 Plus Alu Den ekonomiska porten för inomhusbruk Tekniskt datablad

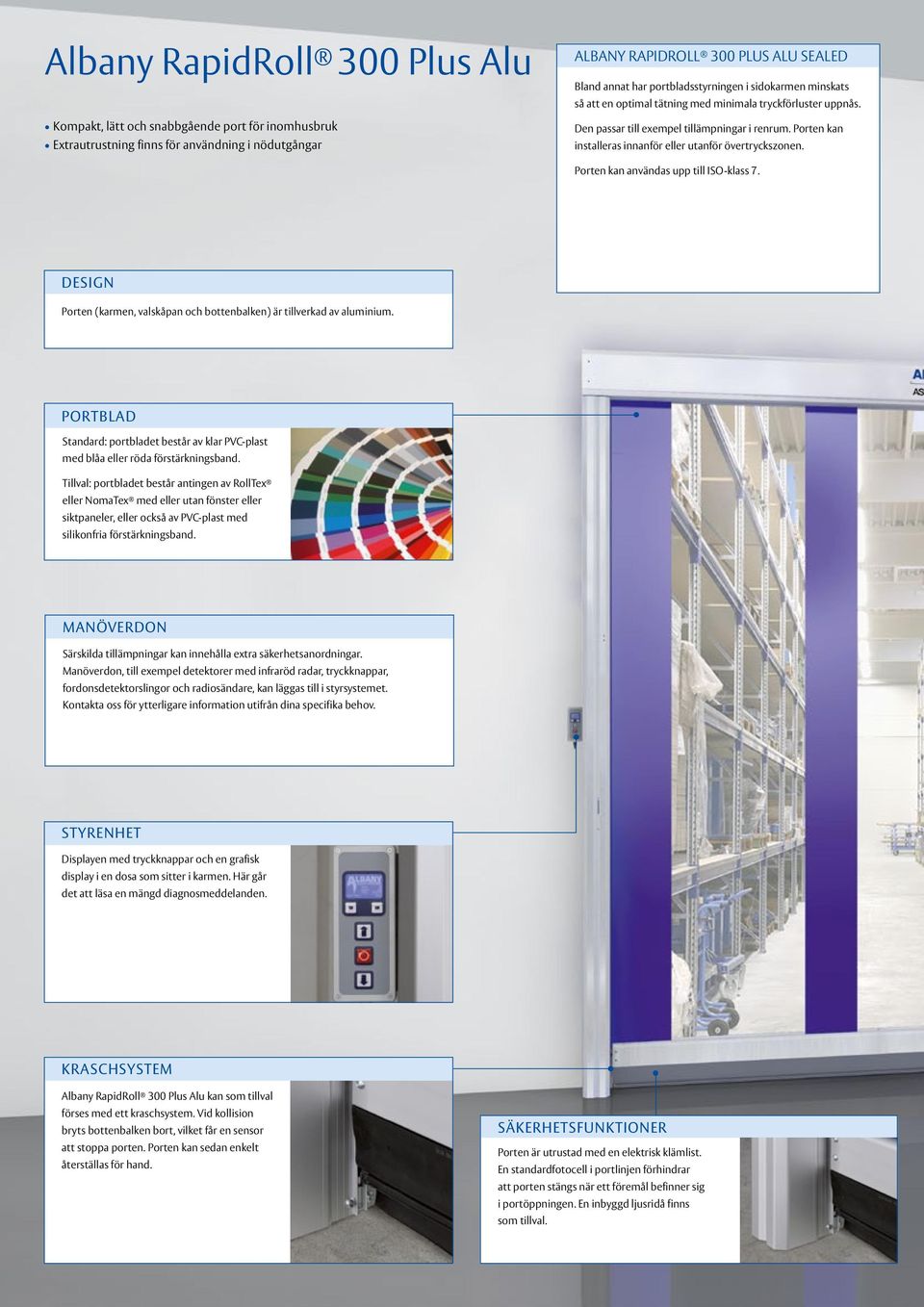

2 Albany RapidRoll 300 Plus Alu Kompakt, lätt och snabbgående port för inomhusbruk Extrautrustning finns för användning i nödutgångar Albany RapidRoll 300 Plus Alu Sealed Bland annat har portbladsstyrningen i sidokarmen minskats så att en optimal tätning med minimala tryckförluster uppnås. Den passar till exempel tillämpningar i renrum. Porten kan installeras innanför eller utanför övertryckszonen. Porten kan användas upp till ISO-klass 7. DESIGN Porten (karmen, valskåpan och bottenbalken) är tillverkad av aluminium. PORTBLAD Standard: portbladet består av klar PVC-plast med blåa eller röda förstärkningsband. Tillval: portbladet består antingen av RollTex eller NomaTex med eller utan fönster eller siktpaneler, eller också av PVC-plast med silikonfria förstärkningsband. MANÖVERDON Särskilda tillämpningar kan innehålla extra säkerhetsanordningar. Manöverdon, till exempel detektorer med infraröd radar, tryckknappar, fordonsdetektorslingor och radiosändare, kan läggas till i styrsystemet. Kontakta oss för ytterligare information utifrån dina specifika behov. STYRENHET Displayen med tryckknappar och en grafisk display i en dosa som sitter i karmen. Här går det att läsa en mängd diagnosmeddelanden. KRASCHSYSTEM Albany RapidRoll 300 Plus Alu kan som tillval förses med ett kraschsystem. Vid kollision bryts bottenbalken bort, vilket får en sensor att stoppa porten. Porten kan sedan enkelt återställas för hand. SÄKERHETSFUNKTIONER Porten är utrustad med en elektrisk klämlist. En standardfotocell i portlinjen förhindrar att porten stängs när ett föremål befinner sig i portöppningen. En inbyggd ljusridå finns som tillval.

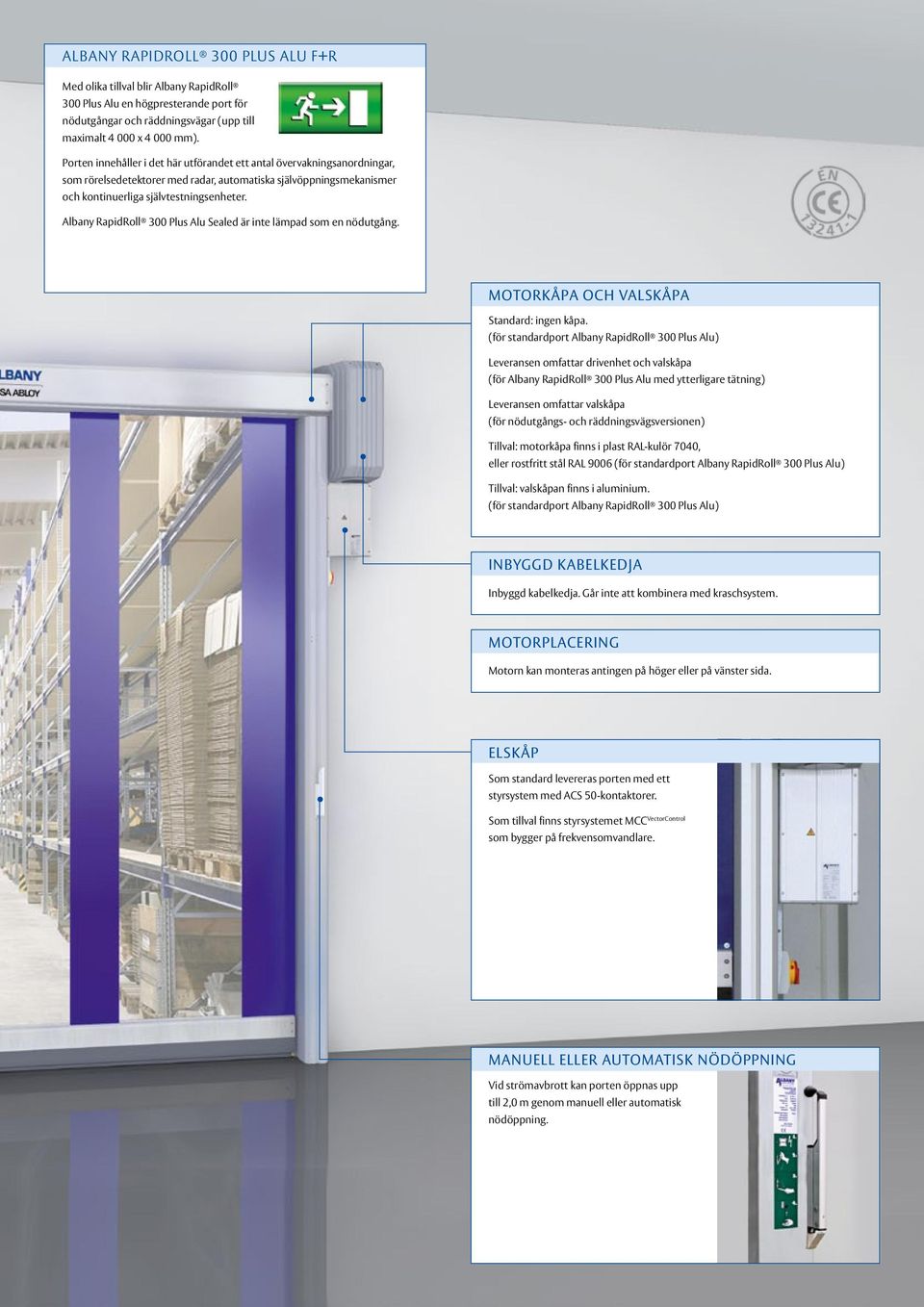

3 Albany RapidRoll 300 Plus ALU f+r Med olika tillval blir Albany RapidRoll 300 Plus Alu en högpresterande port för nödutgångar och räddningsvägar (upp till maximalt x mm). Porten innehåller i det här utförandet ett antal övervakningsanordningar, som rörelsedetektorer med radar, automatiska självöppningsmekanismer och kontinuerliga självtestningsenheter. Albany RapidRoll 300 Plus Alu Sealed är inte lämpad som en nödutgång. MOTORKÅPA OCH VALSKÅPA Standard: ingen kåpa. (för standardport Albany RapidRoll 300 Plus Alu) Leveransen omfattar drivenhet och valskåpa (för Albany RapidRoll 300 Plus Alu med ytterligare tätning) Leveransen omfattar valskåpa (för nödutgångs- och räddningsvägsversionen) Tillval: motorkåpa finns i plast RAL-kulör 7040, eller rostfritt stål RAL 9006 (för standardport Albany RapidRoll 300 Plus Alu) Tillval: valskåpan finns i aluminium. (för standardport Albany RapidRoll 300 Plus Alu) INBYGGD KABELKEDJA Inbyggd kabelkedja. Går inte att kombinera med kraschsystem. MOTORPLACERING Motorn kan monteras antingen på höger eller på vänster sida. ELSKÅP Som standard levereras porten med ett styrsystem med ACS 50-kontaktorer. Som tillval finns styrsystemet MCC VectorControl som bygger på frekvensomvandlare. MANUELL ELLER AUTOMATISK NÖDÖPPNING Vid strömavbrott kan porten öppnas upp till 2,0 m genom manuell eller automatisk nödöppning.

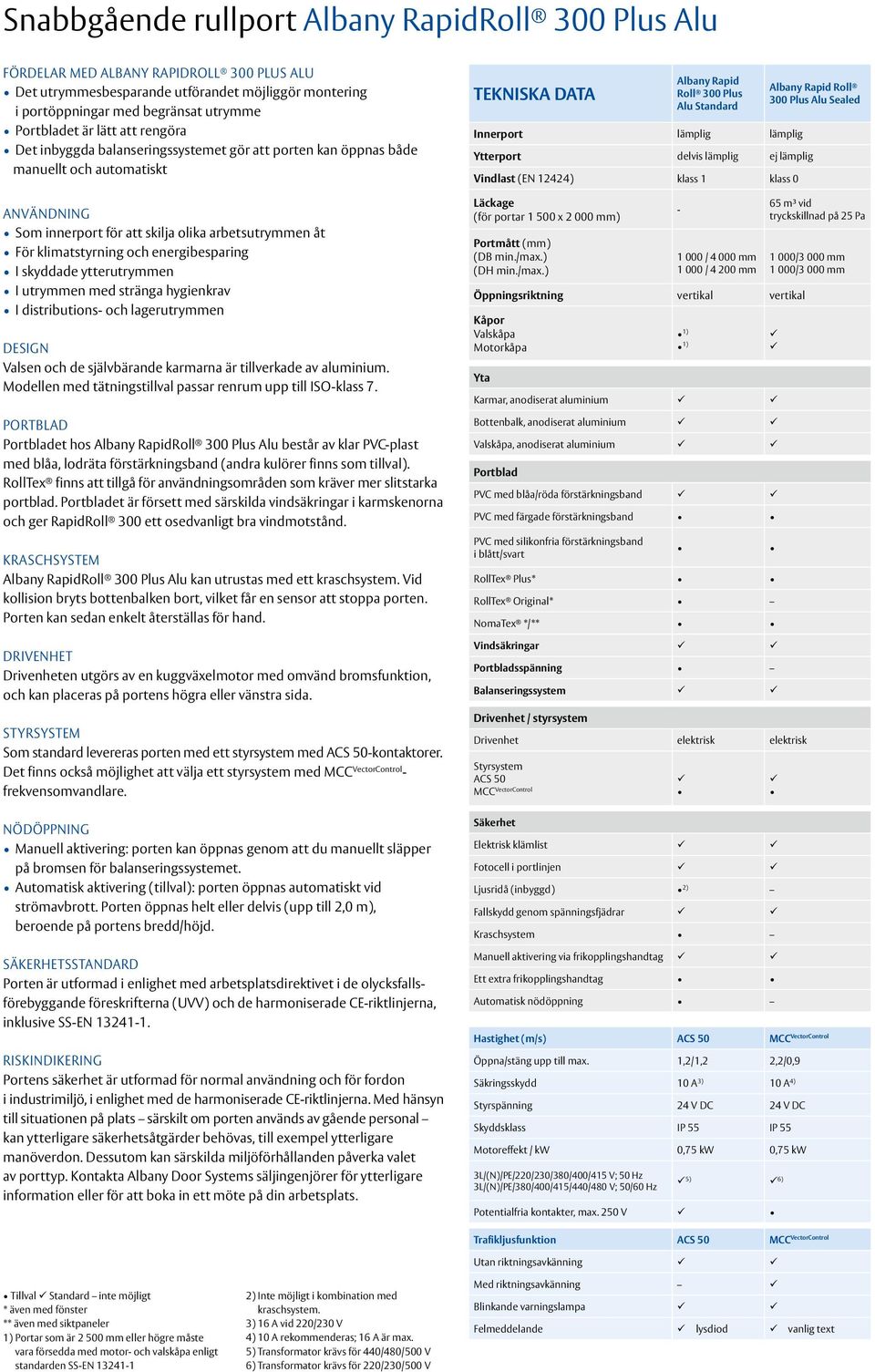

4 Snabbgående rullport Albany RapidRoll 300 Plus Alu FÖRDELAR MED ALBANY RAPIDROLL 300 Plus ALU Det utrymmesbesparande utförandet möjliggör montering i portöppningar med begränsat utrymme Portbladet är lätt att rengöra Det inbyggda balanseringssystemet gör att porten kan öppnas både manuellt och automatiskt ANVÄNDNING Som innerport för att skilja olika arbetsutrymmen åt För klimatstyrning och energibesparing I skyddade ytterutrymmen I utrymmen med stränga hygienkrav I distributions- och lagerutrymmen DESIGN Valsen och de självbärande karmarna är tillverkade av aluminium. Modellen med tätningstillval passar renrum upp till ISO-klass 7. PORTBLAD Portbladet hos Albany RapidRoll 300 Plus Alu består av klar PVC-plast med blåa, lodräta förstärkningsband (andra kulörer finns som tillval). RollTex finns att tillgå för användningsområden som kräver mer slitstarka portblad. Portbladet är försett med särskilda vindsäkringar i karmskenorna och ger RapidRoll 300 ett osedvanligt bra vindmotstånd. KRASCHSYSTEM Albany RapidRoll 300 Plus Alu kan utrustas med ett kraschsystem. Vid kollision bryts bottenbalken bort, vilket får en sensor att stoppa porten. Porten kan sedan enkelt återställas för hand. DRIVENHET Drivenheten utgörs av en kuggväxelmotor med omvänd bromsfunktion, och kan placeras på portens högra eller vänstra sida. STYRSYSTEM Som standard levereras porten med ett styrsystem med ACS 50-kontaktorer. Det finns också möjlighet att välja ett styrsystem med MCC VectorControl - frekvensomvandlare. NÖDÖPPNING Manuell aktivering: porten kan öppnas genom att du manuellt släpper på bromsen för balanseringssystemet. Automatisk aktivering (tillval): porten öppnas automatiskt vid strömavbrott. Porten öppnas helt eller delvis (upp till 2,0 m), beroende på portens bredd/höjd. SÄKERHETSSTANDARD Porten är utformad i enlighet med arbetsplatsdirektivet i de olycksfallsförebyggande föreskrifterna (UVV) och de harmoniserade CE-riktlinjerna, inklusive SS-EN RISKINDIKERING Portens säkerhet är utformad för normal användning och för fordon i industrimiljö, i enlighet med de harmoniserade CE-riktlinjerna. Med hänsyn till situationen på plats särskilt om porten används av gående personal kan ytterligare säkerhetsåtgärder behövas, till exempel ytterligare manöverdon. Dessutom kan särskilda miljöförhållanden påverka valet av porttyp. Kontakta Albany Door Systems säljingenjörer för ytterligare information eller för att boka in ett möte på din arbetsplats. Tekniska data Albany Rapid Roll 300 Plus Alu Standard Innerport lämplig lämplig Ytterport delvis lämplig ej lämplig Vindlast (EN 12424) klass 1 klass 0 Läckage (för portar x mm) Portmått (mm) (DB min./max.) (DH min./max.) / mm / mm Öppningsriktning vertikal vertikal Kåpor Valskåpa Motorkåpa Yta 1) 1) Karmar, anodiserat aluminium Bottenbalk, anodiserat aluminium Valskåpa, anodiserat aluminium Portblad PVC med blåa/röda förstärkningsband PVC med färgade förstärkningsband PVC med silikonfria förstärkningsband i blått/svart Albany Rapid Roll 300 Plus Alu Sealed 65 m³ vid tryckskillnad på 25 Pa 1 000/3 000 mm 1 000/3 000 mm RollTex Plus* RollTex Original* NomaTex */** Vindsäkringar Portbladsspänning Balanseringssystem Drivenhet / styrsystem Drivenhet elektrisk elektrisk Styrsystem ACS 50 MCC VectorControl Säkerhet Elektrisk klämlist Fotocell i portlinjen Ljusridå (inbyggd) 2) Fallskydd genom spänningsfjädrar Kraschsystem Manuell aktivering via frikopplingshandtag Ett extra frikopplingshandtag Automatisk nödöppning Hastighet (m/s) ACS 50 MCC VectorControl Öppna/stäng upp till max. 1,2/1,2 2,2/0,9 Säkringsskydd 10 A 3) 10 A 4) Styrspänning 24 V DC 24 V DC Skyddsklass IP 55 IP 55 Motoreffekt / kw 0,75 kw 0,75 kw 3L/(N)/PE/220/230/380/400/415 V; 50 Hz 3L/(N)/PE/380/400/415/440/480 V; 50/60 Hz 5) 6) Potentialfria kontakter, max. 250 V Tillval Standard inte möjligt * även med fönster ** även med siktpaneler 1) Portar som är mm eller högre måste vara försedda med motor- och valskåpa enligt standarden SS-EN ) Inte möjligt i kombination med kraschsystem. 3) 16 A vid 220/230 V 4) 10 A rekommenderas; 16 A är max. 5) Transformator krävs för 440/480/500 V 6) Transformator krävs för 220/230/500 V Trafikljusfunktion ACS 50 MCC VectorControl Utan riktningsavkänning Med riktningsavkänning Blinkande varningslampa Felmeddelande lysdiod vanlig text

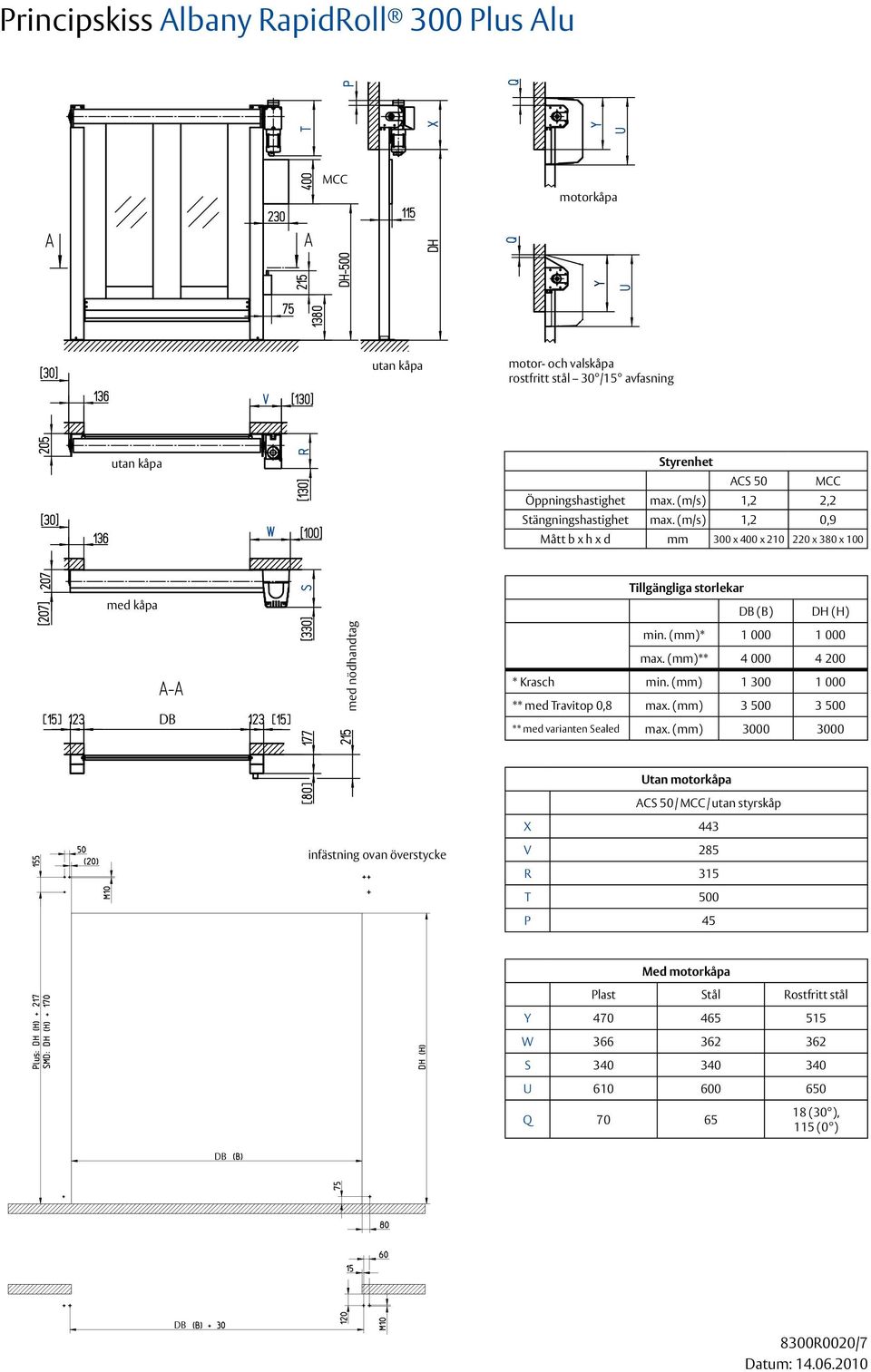

5 Principskiss Albany RapidRoll 300 Plus Alu MCC motorkåpa utan kåpa motor- och valskåpa rostfritt stål 30 /15 avfasning utan kåpa Styrenhet ACS 50 MCC Öppningshastighet max. (m/s) 1,2 2,2 Stängningshastighet max. (m/s) 1,2 0,9 Mått b x h x d mm 300 x 400 x x 380 x 100 med kåpa DB med nödhandtag Tillgängliga storlekar DB (B) DH (H) min. (mm)* max. (mm)** * Krasch min. (mm) ** med Travitop 0,8 max. (mm) ** med varianten Sealed max. (mm) infästning ovan överstycke Utan motorkåpa ACS 50 / MCC / utan styrskåp X 443 V 285 R 315 T 500 P 45 Med motorkåpa Plast Stål Rostfritt stål Y W S U Q (30 ), 115 (0 ) DB DB 8300R0020/7 Datum:

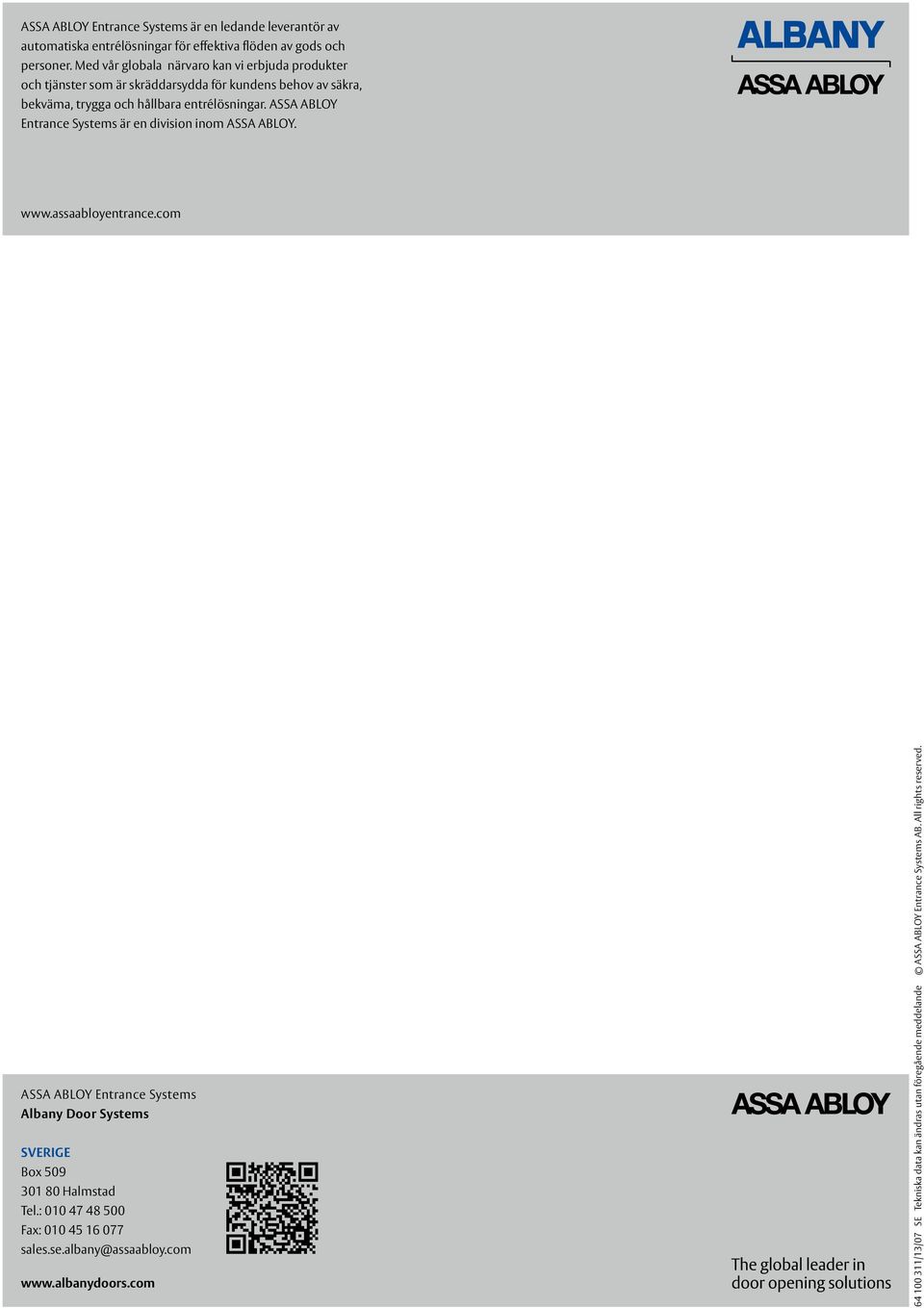

6 ASSA ABLOY Entrance Systems är en ledande leverantör av automatiska entrélösningar för effektiva flöden av gods och personer. Med vår globala närvaro kan vi erbjuda produkter och tjänster som är skräddarsydda för kundens behov av säkra, bekväma, trygga och hållbara entrélösningar. ASSA ABLOY Entrance Systems är en division inom ASSA ABLOY. ASSA ABLOY Entrance Systems Albany Door Systems Sverige Box Halmstad Tel.: Fax: /13/07 SE Tekniska data kan ändras utan föregående meddelande ASSA ABLOY Entrance Systems AB. All rights reserved.
