Albany RapidProtect TM 300 Maskinskyddsport med slitstarkt portblad för automatiserade processer. Tekniskt datablad

Transkript

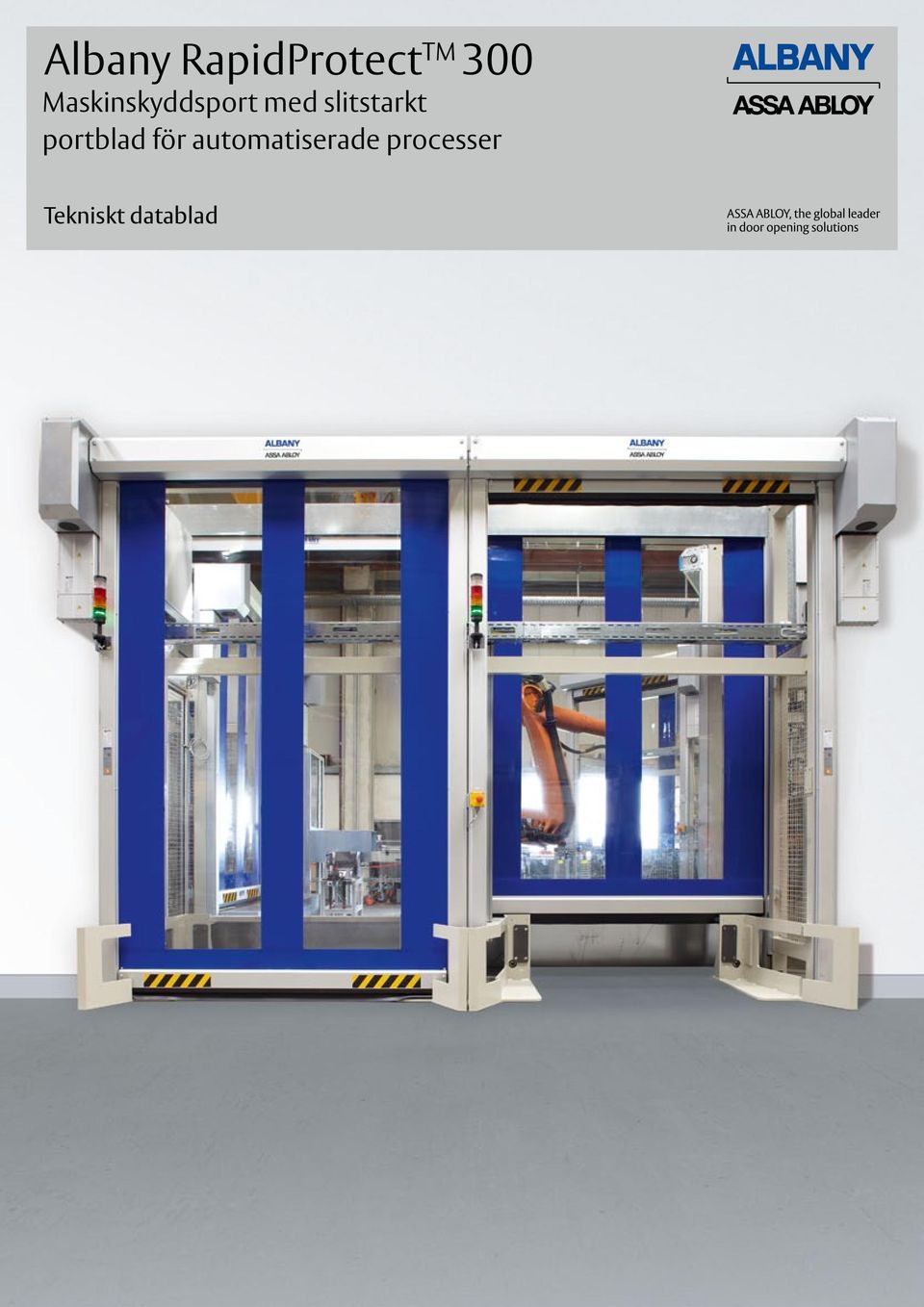

1 Albany RapidProtect TM 300 Maskinskyddsport med slitstarkt portblad för automatiserade processer Tekniskt datablad

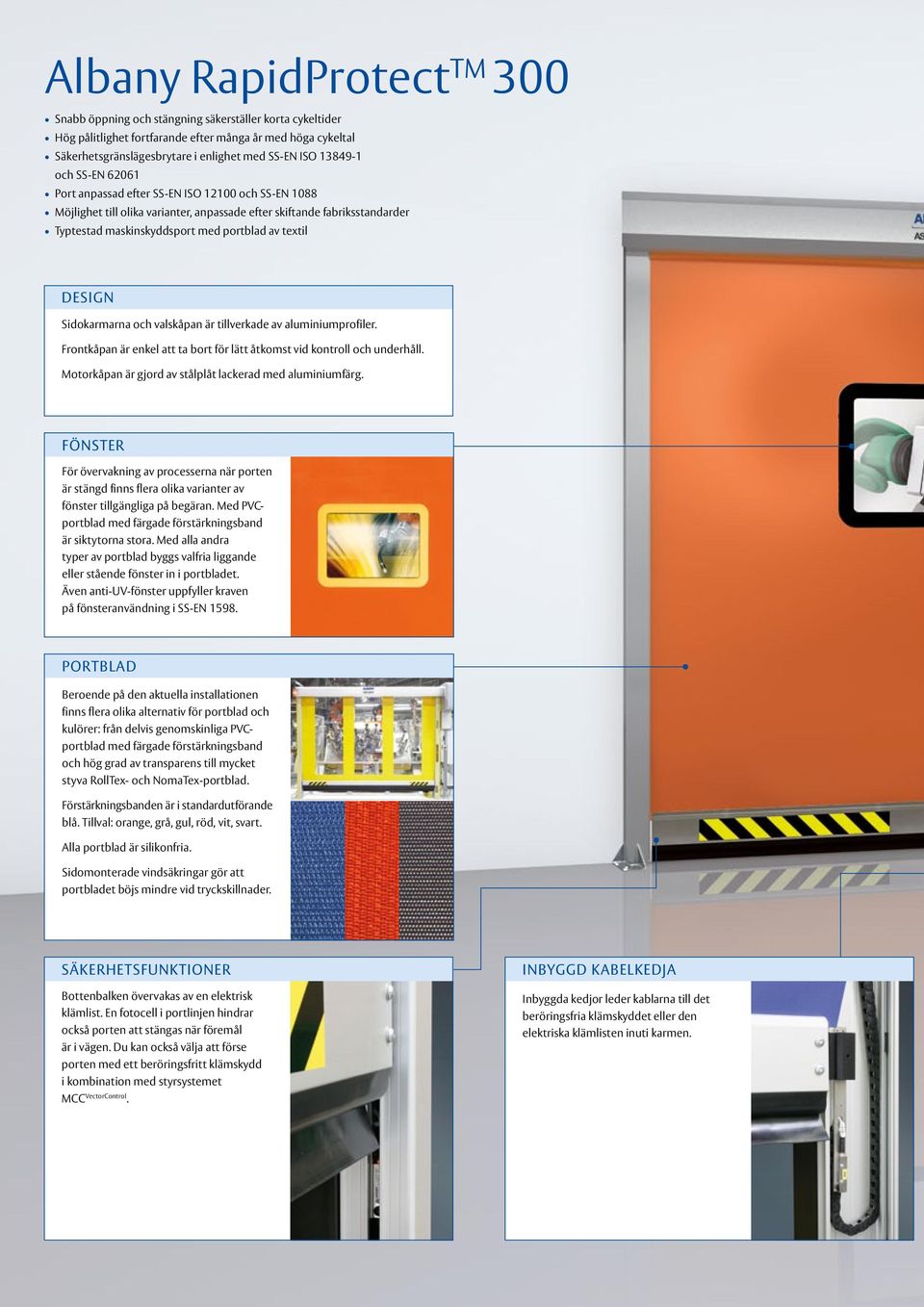

2 Albany RapidProtect TM 300 Snabb öppning och stängning säkerställer korta cykeltider Hög pålitlighet fortfarande efter många år med höga cykeltal Säkerhetsgränslägesbrytare i enlighet med SS-EN ISO och SS-EN Port anpassad efter SS-EN ISO och SS-EN 1088 Möjlighet till olika varianter, anpassade efter skiftande fabriksstandarder Typtestad maskinskyddsport med portblad av textil DESIGN Sidokarmarna och valskåpan är tillverkade av aluminiumprofiler. Frontkåpan är enkel att ta bort för lätt åtkomst vid kontroll och underhåll. Motorkåpan är gjord av stålplåt lackerad med aluminiumfärg. FÖNSTER För övervakning av processerna när porten är stängd finns flera olika varianter av fönster tillgängliga på begäran. Med PVCportblad med färgade förstärkningsband är siktytorna stora. Med alla andra typer av portblad byggs valfria liggande eller stående fönster in i portbladet. Även anti-uv-fönster uppfyller kraven på fönsteranvändning i SS-EN PORTBLAD Beroende på den aktuella installationen finns flera olika alternativ för portblad och kulörer: från delvis genomskinliga PVCportblad med färgade förstärkningsband och hög grad av transparens till mycket styva RollTex- och NomaTex-portblad. Förstärkningsbanden är i standardutförande blå. Tillval: orange, grå, gul, röd, vit, svart. Alla portblad är silikonfria. Sidomonterade vindsäkringar gör att portbladet böjs mindre vid tryckskillnader. SÄKERHETSFUNKTIONER Bottenbalken övervakas av en elektrisk klämlist. En fotocell i portlinjen hindrar också porten att stängas när föremål är i vägen. Du kan också välja att förse porten med ett beröringsfritt klämskydd i kombination med styrsystemet MCC VectorControl. INBYGGD KABELKEDJA Inbyggda kedjor leder kablarna till det beröringsfria klämskyddet eller den elektriska klämlisten inuti karmen.

3 MOTORKÅPA OCH VALSKÅPA Motorkåpan är gjord av stålplåt, lackad med aluminiumfärg. Valskåpan är gjord av aluminium. Portar som är lägre än mm måste vara försedda med en valskåpa enligt standarden SS-EN MOTORPLACERING Motorn kan monteras på höger eller vänster sida. Motorns position kan väljas i steg om 45. Om utrymmet är begränsat finns kedjedrift som tillval. STYRSYSTEM Beroende på användningsområde finns det 2 styrsystem som kan erbjuda ett stort utbud av hastigheter, nätanslutningar och alternativ för att ansluta styr- och säkerhetsenheter. Standard: ACS 50, alternativt: MCC VectorControl På begäran kan porten också levereras helt utan styrsystem. Expansionslåda: Den utrymmesbesparande expansionslådan för MCC VectorControl gör att det går att montera ett gränssnittskort eller en säkerhetsövervakningsmodul för säkerhetsgränslägesbrytare. STYRENHET Enheten består av en användarvänlig grafisk display och en knappsats med skyddsfilm. INBYGGDA SÄKERHETSGRÄNSLÄGESBRYTARE I KARMEN I karmen finns inbyggda säkerhetsgränslägesbrytare enligt PL e/kat. 3 och PL e/kat. 4 (SS-EN ISO ), SIL 3 (SS-EN 62061) som indikerar port stängd. Levereras som standard tillsammans med säkerhetsövervakningsmodulen. Du kan också välja att maskinens säkerhetssystem ska sköta utvärderingen (för versioner utan säkerhetsövervakningsmodul). På grund av säkerhetsgränslägesbrytarna går det inte att förse en maskinskyddsport med kraschsystem. GOLVMONTERINGSFÄSTEN Porten kan monteras fristående på golvet med hjälp av monteringsfästen (finns som tillval). Med nivelleringsskruvarna kan höjden på porten justeras om golvet är ojämnt.

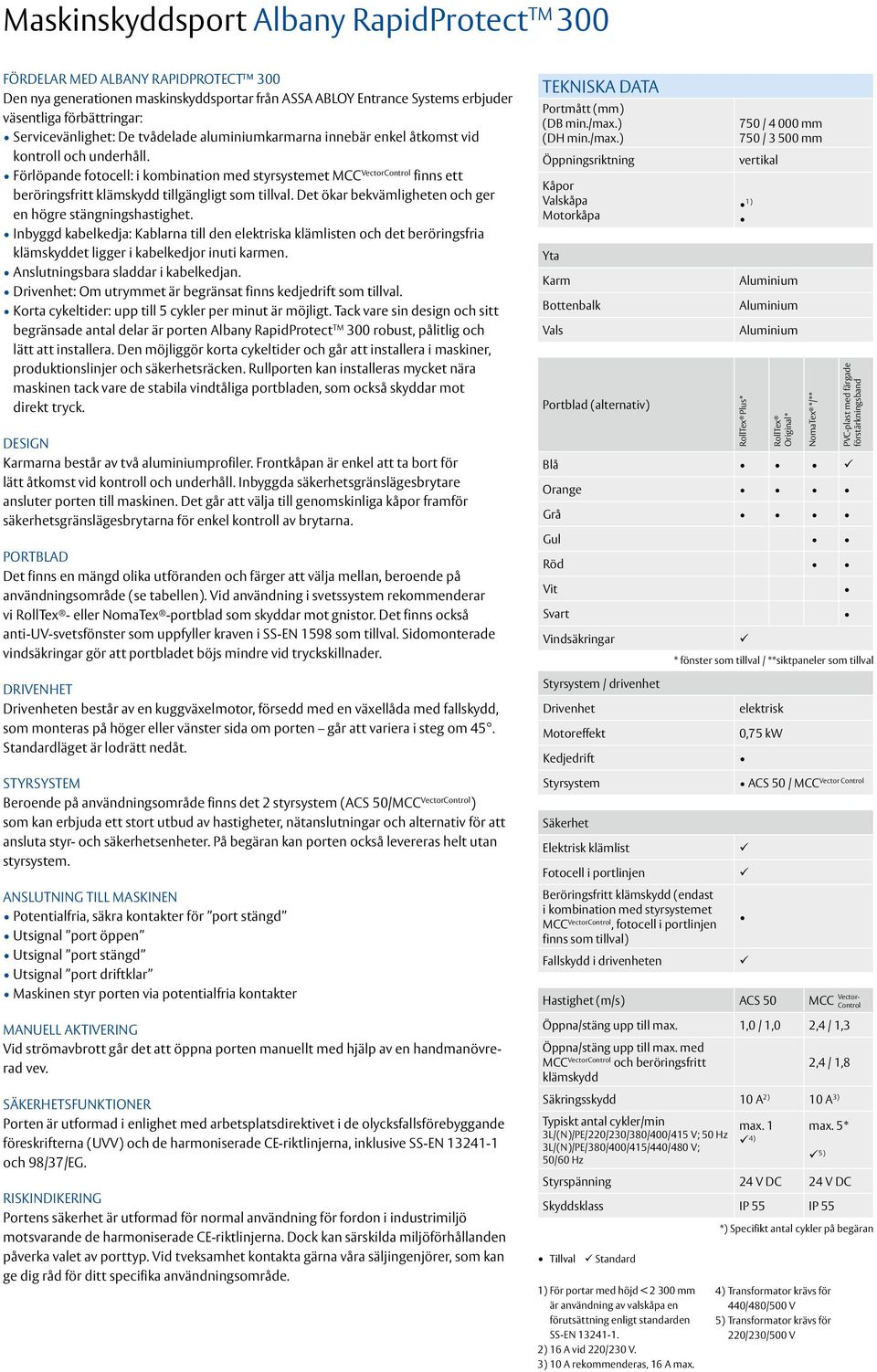

4 Maskinskyddsport Albany RapidProtect TM 300 FÖRDELAR MED ALBANY RAPIDPROTECT 300 Den nya generationen maskinskyddsportar från ASSA ABLOY Entrance Systems erbjuder väsentliga förbättringar: Servicevänlighet: De tvådelade aluminiumkarmarna innebär enkel åtkomst vid kontroll och underhåll. Förlöpande fotocell: i kombination med styrsystemet MCC VectorControl finns ett beröringsfritt klämskydd tillgängligt som tillval. Det ökar bekvämligheten och ger en högre stängningshastighet. Inbyggd kabelkedja: Kablarna till den elektriska klämlisten och det beröringsfria klämskyddet ligger i kabelkedjor inuti karmen. Anslutningsbara sladdar i kabelkedjan. Drivenhet: Om utrymmet är begränsat finns kedjedrift som tillval. Korta cykeltider: upp till 5 cykler per minut är möjligt. Tack vare sin design och sitt begränsade antal delar är porten Albany RapidProtect TM 300 robust, pålitlig och lätt att installera. Den möjliggör korta cykeltider och går att installera i maskiner, produktionslinjer och säkerhetsräcken. Rullporten kan installeras mycket nära maskinen tack vare de stabila vindtåliga portbladen, som också skyddar mot direkt tryck. DESIGN Karmarna består av två aluminiumprofiler. Frontkåpan är enkel att ta bort för lätt åtkomst vid kontroll och underhåll. Inbyggda säkerhetsgränslägesbrytare ansluter porten till maskinen. Det går att välja till genomskinliga kåpor framför säkerhetsgränslägesbrytarna för enkel kontroll av brytarna. PORTBLAD Det finns en mängd olika utföranden och färger att välja mellan, beroende på användningsområde (se tabellen). Vid användning i svetssystem rekommenderar vi RollTex - eller NomaTex -portblad som skyddar mot gnistor. Det finns också anti-uv-svetsfönster som uppfyller kraven i SS-EN 1598 som tillval. Sidomonterade vindsäkringar gör att portbladet böjs mindre vid tryckskillnader. DRIVENHET Drivenheten består av en kuggväxelmotor, försedd med en växellåda med fallskydd, som monteras på höger eller vänster sida om porten går att variera i steg om 45. Standardläget är lodrätt nedåt. STYRSYSTEM Beroende på användningsområde finns det 2 styrsystem (ACS 50/MCC VectorControl ) som kan erbjuda ett stort utbud av hastigheter, nätanslutningar och alternativ för att ansluta styr- och säkerhetsenheter. På begäran kan porten också levereras helt utan styrsystem. ANSLUTNING TILL MASKINEN Potentialfria, säkra kontakter för port stängd Utsignal port öppen Utsignal port stängd Utsignal port driftklar Maskinen styr porten via potentialfria kontakter MANUELL AKTIVERING Vid strömavbrott går det att öppna porten manuellt med hjälp av en handmanövrerad vev. SÄKERHETSFUNKTIONER Porten är utformad i enlighet med arbetsplatsdirektivet i de olycksfallsförebyggande föreskrifterna (UVV) och de harmoniserade CE-riktlinjerna, inklusive SS-EN och 98/37/EG. RISKINDIKERING Portens säkerhet är utformad för normal användning för fordon i industrimiljö motsvarande de harmoniserade CE-riktlinjerna. Dock kan särskilda miljöförhållanden påverka valet av porttyp. Vid tveksamhet kontakta gärna våra säljingenjörer, som kan ge dig råd för ditt specifika användningsområde. Tekniska data Portmått (mm) (DB min./max.) (DH min./max.) Öppningsriktning Kåpor Valskåpa Motorkåpa Yta Karm Bottenbalk Vals Portblad (alternativ) 750 / mm 750 / mm vertikal 1) Aluminium Aluminium Aluminium Blå Orange Grå Gul Röd Vit Svart Vindsäkringar Styrsystem / drivenhet Drivenhet Motoreffekt Kedjedrift Styrsystem Säkerhet Elektrisk klämlist Fotocell i portlinjen Beröringsfritt klämskydd (endast i kombination med styrsystemet MCC VectorControl, fotocell i portlinjen finns som tillval) Fallskydd i drivenheten elektrisk 0,75 kw Vector Control ACS 50 / MCC Hastighet (m/s) ACS 50 MCC Öppna/stäng upp till max. 1,0 / 1,0 2,4 / 1,3 Öppna/stäng upp till max. med MCC VectorControl och beröringsfritt 2,4 / 1,8 klämskydd Säkringsskydd 10 A 2) 10 A 3) Typiskt antal cykler/min 3L/(N)/PE/220/230/380/400/415 V; 50 Hz 3L/(N)/PE/380/400/415/440/480 V; 50/60 Hz max. 1 max. 5* 4) 5) Styrspänning 24 V DC 24 V DC Skyddsklass IP 55 IP 55 Tillval Standard 1) För portar med höjd < mm är användning av valskåpa en förutsättning enligt standarden SS-EN ) 16 A vid 220/230 V. 3) 10 A rekommenderas, 16 A max. RollTex Plus* RollTex Original* NomaTex */** 4) Transformator krävs för 440/480/500 V 5) Transformator krävs för 220/230/500 V PVC-plast med färgade förstärkningsband * fönster som tillval / **siktpaneler som tillval Vector- Control *) Specifikt antal cykler på begäran

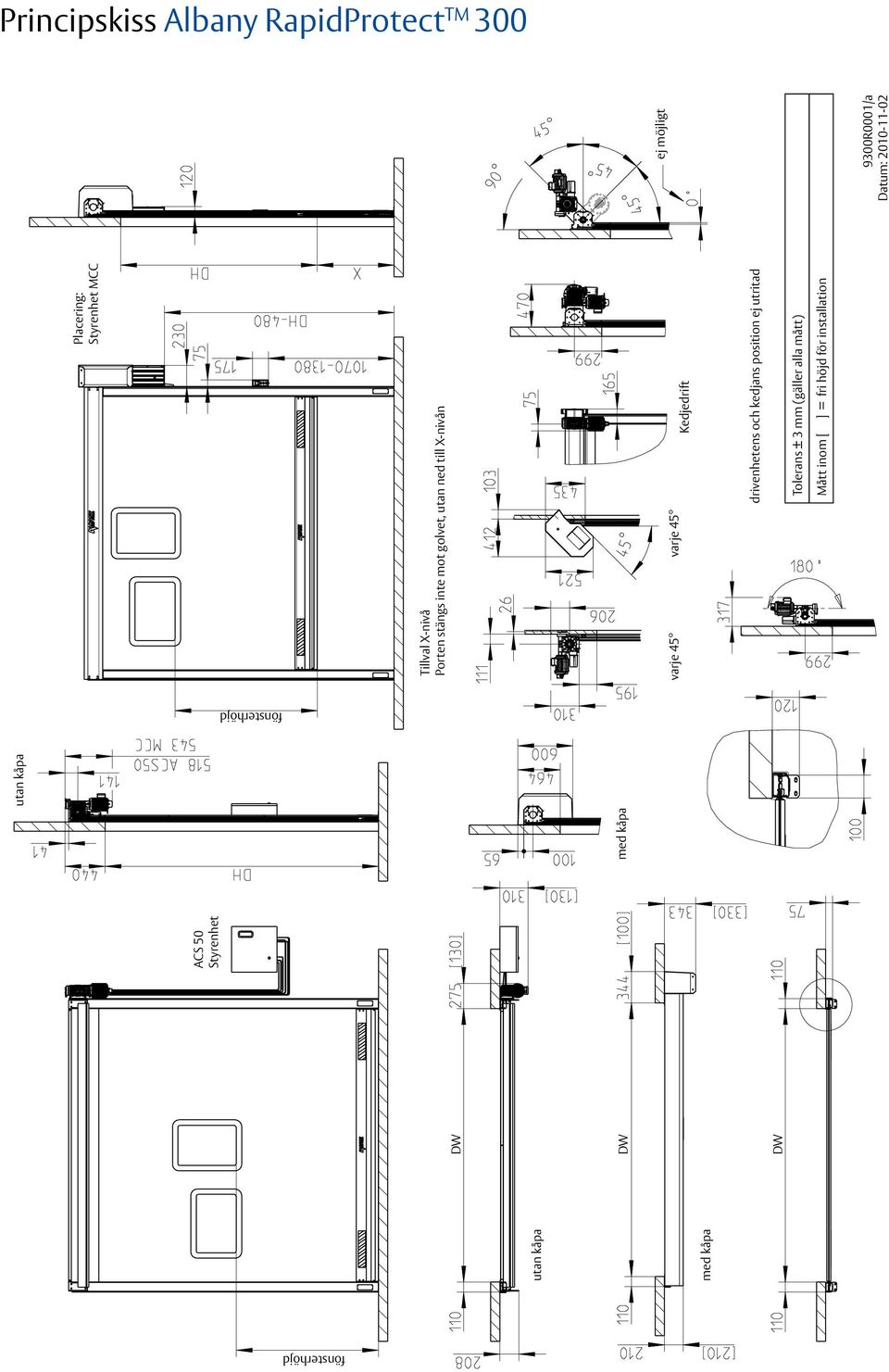

5 Principskiss Albany RapidProtect TM 300 ACS 50 Styrenhet fönsterhöjd fönsterhöjd utan kåpa med kåpa DW DW DW med kåpa utan kåpa Placering: Styrenhet MCC Tillval X-nivå Porten stängs inte mot golvet, utan ned till X-nivån varje 45 varje 45 Kedjedrift drivenhetens och kedjans position ej utritad Tolerans ± 3 mm (gäller alla mått) Mått inom [ ] = fri höjd för installation ej möjligt 9300R0001/a Datum:

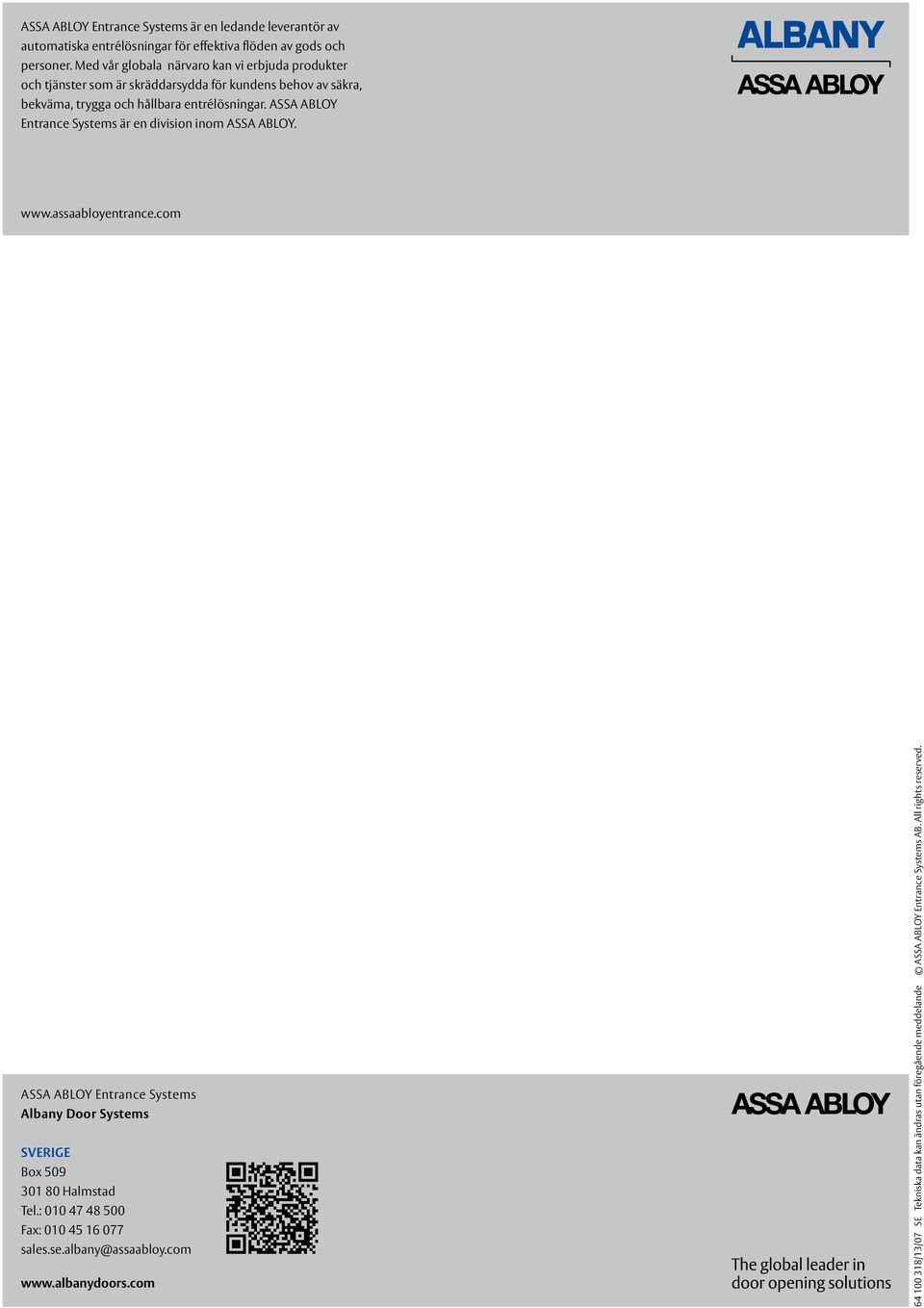

6 ASSA ABLOY Entrance Systems är en ledande leverantör av automatiska entrélösningar för effektiva flöden av gods och personer. Med vår globala närvaro kan vi erbjuda produkter och tjänster som är skräddarsydda för kundens behov av säkra, bekväma, trygga och hållbara entrélösningar. ASSA ABLOY Entrance Systems är en division inom ASSA ABLOY. ASSA ABLOY Entrance Systems Albany Door Systems Sverige Box Halmstad Tel.: Fax: /13/07 SE Tekniska data kan ändras utan föregående meddelande ASSA ABLOY Entrance Systems AB. All rights reserved.
