1 4.1 HelaCon HelaCon serien Dessa toppklämmor används för snabb, enkel och pålitlig anslutning och fördelning av kablar och ledare vid elektriska installationer. De kan användas upp till 450 volt. Ett stort urval av storlekar finns för maximal flexibilitet vid varje applikation, allt beroende på antal ledare och tillgängligt utrymme. Kablar upp till 2,5 mm² kan enkelt bearbetas och det går bra att använda tjockare ledare för att förhindra spänningsfall som kan uppkomma vid långa ledningar. har ett flexibelt fäste, tack vare dubbla fjädrar, vilket gör att enkel och fåtrådig ledare kan kombineras i samma klämma. na kan användas för alla typer av kopplingsdosor antingen på vägg eller infälld montering. toppklämmor. HelaCon toppklämmor kan monteras verktygsfritt, genom tryck-in-kabel-principen. HelaCon Easy använder en standardfjäder medan har den senaste teknologin, ett dubbelfjädersystem som gör det enklare att montera samt ger en säkrare anslutning. HelaCon Easy toppklämmor. För mer information om dubbla fjädrar, se sida 293. Enkelt att föra in ledaren, säkert fäste och optisk kontroll med den nya framtagna dubbelfjädern. HelaCon underlättar arbetet för installatören på plats. i en väggmonterad dosa. Kablar 0,5 och 2,5 mm² kan brukas separat. 292

2 HelaCon 4.1 Arbeta med full insyn Skruvlösa klämmor inom elinstallation används ett otal gånger per dag. Även i detta rutinarbete krävs en rejäl arbetsinsats för att installera klämman. En sammanhållande och säker klämma är oumbärlig för en felfri installation. Vid en dålig installation finns risk för värmeutveckling och annan skada. I värsta fall kan det utbryta brand. Den transparenta klämman erbjuder full insyn och man har på så sätt lätt att se att kabeln sitter rätt i sin anslutning. Nyutvecklat dubbelfjädersystem Ju mer klämmor som används desto viktigare att hanteringen känns enkel och behaglig. I samband med det, samt för att få en säker anslutning, har vi utvecklat ett dubbelfjädersystem. Båda fjädrarna spelar ledande roller. Den första ser till att det är lätt att kabeln hittar rätt. Den andra ser till att anslutningen säkras. Detta ger en bra kombination av enkel användning och säkerhet i en klämma. Enkelt att föra in ledaren, säkert fäste och optisk kontroll med den nya framtagna dubbelfjädern. Olika kabeltyper Den låga push-in kraft som krävs av detta dubbelfjädersystem gör det möjligt att använda både solid och flertrådig ledning. Varje pol har egen anslutning och ger en frihet att använda dimensioner från 0,5-2,5 mm² i en och samma klämma. är dock inte konstruerad för fintrådig ledare. Utdrag från ritning av. Transparent hölje visar den dubbla fjädern. Kablar 0,5 och 2,5 mm² kan brukas separat. 293

3 4.1 Egenskaper och fördelar för professionella installationer. Den nya dubbla fjädringen gör det enkelt och underlättar för installatörerna vid svåra situationer, t ex arbete på högre nivåer över huvudet. Du ser enkelt om trådarna är korrekt installerade tack vare att toppklämman är helt transparent. Olika färgkoder gör det lätt att identifiera olika klämmor. Ett separat testhål gör kontroll enkel vid applicering, installation och underhåll. Användningsområde HelaCon toppklämmor kan monteras verktygsfritt, genom tryck-in-kabel-principen. HelaCon Easy använder en standardfjäder medan har den senaste teknologin. Ett dubbelfjädersystem som gör det enklare att montera samt ger en säkrare anslutning. Stor variation erbjuds, 2 till 8-poliga klämmor gör det flexibelt. Enkelt att föra in ledaren, säkert fäste och optisk kontroll med den nya framtagna dubbelfjädern. Appliceringsmetod Se till att spänningen är avslagen innan installation Enkel och fåtrådig ledare kan användas Skala ledarna ca 11 mm Tryck in dem helt i toppklämman Använd det separata testhålet i fronten för att kontrollera spänningen För att byta eller korrigera en tråd, håll och vrid den åt både höger och vänster samtidigt som du drar i toppklämman - Den nya dubbelfjädertekniken gör det enkelt att montera. - nyutvecklat dubbelfjädersystem. Ett separat testhål finns i fronten Enkel 0,5-2,5 mm² Fintrådig 294 Fåtrådig 0,5-2,5 mm²

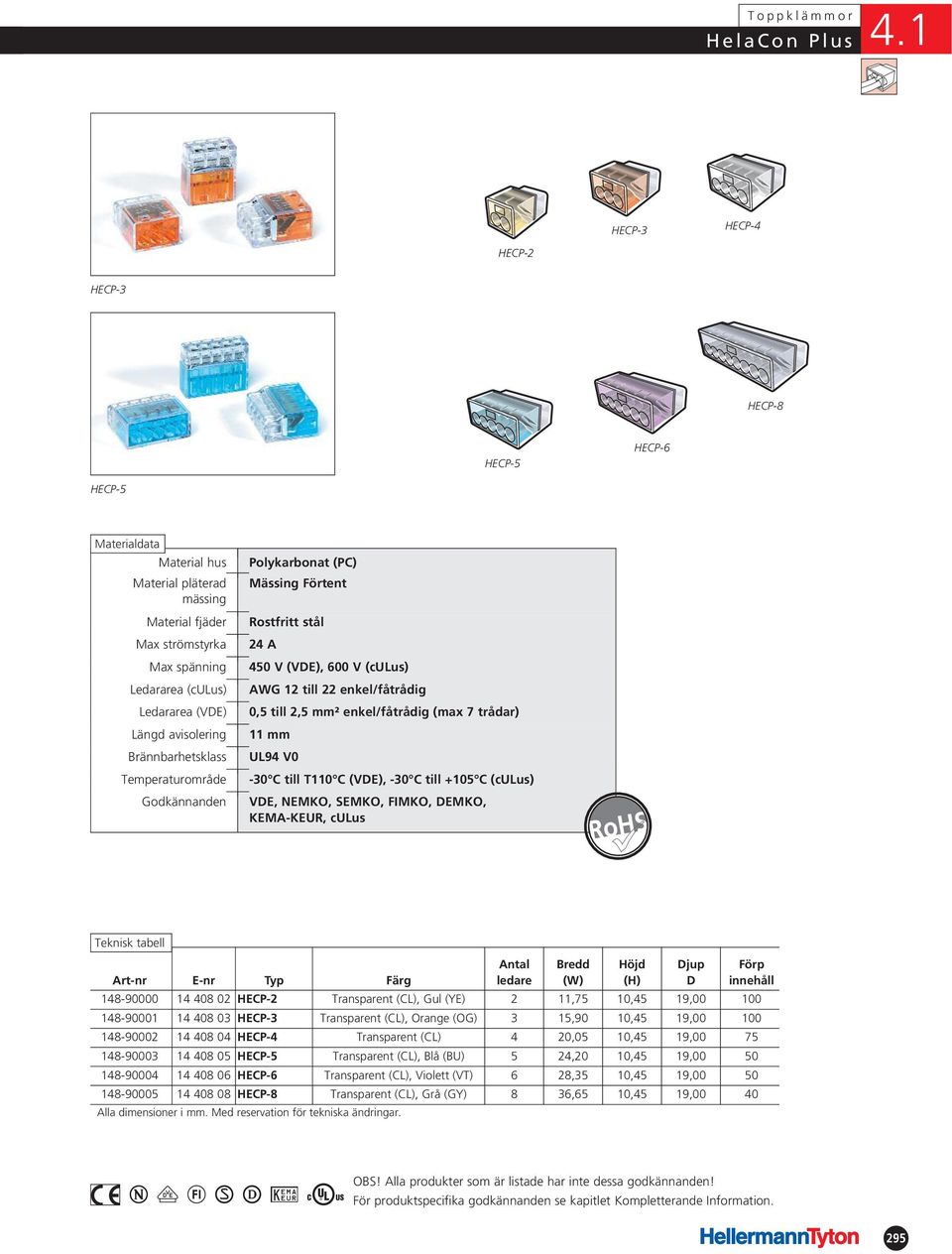

4 4.1 HECP-4 HECP-3 HECP-2 HECP-3 HECP-8 HECP-6 HECP-5 HECP-5 Materialdata Material hus Material pläterad mässing Material fjäder Max strömstyrka Max spänning Ledararea (culus) Ledararea (VDE) Polykarbonat (PC) Mässing Förtent Rostfritt stål 24 A 450 V (VDE), 600 V (culus) AWG 12 till 22 enkel/fåtrådig 0,5 till 2,5 mm² enkel/fåtrådig (max 7 trådar) Längd avisolering 11 mm Brännbarhetsklass UL94 V0 Temperaturområde Godkännanden -30 C till T110 C (VDE), -30 C till +105 C (culus) VDE, NEMKO, SEMKO, FIMKO, DEMKO, KEMA-KEUR, culus Teknisk tabell Art-nr E-nr Typ Färg Antal ledare Bredd (W) Höjd (H) Djup D Förp innehåll HECP-2 Transparent (CL), Gul (YE) 2 11, HECP-3 Transparent (CL), Orange (OG) 3 15, HECP-4 Transparent (CL) 4 20, HECP-5 Transparent (CL), Blå (BU) 5 24, HECP-6 Transparent (CL), Violett (VT) 6 28, HECP-8 Transparent (CL), Grå (GY) 8 36,65 40 Alla dimensioner i mm. Med reservation för tekniska ändringar. OBS! Alla produkter som är listade har inte dessa godkännanden! För produktspecifika godkännanden se kapitlet Kompletterande Information. 295

5 4.1 HelaCon Easy HelaCon Easy Egenskaper och fördelar Dessa toppklämmor används för snabb, enkel och pålitlig anslutning och fördelning av kablar och ledare vid elektriska installationer. De kan användas upp till 450 volt. Ett stort urval av storlekar finns för maximal flexibilitet vid varje applikation, allt beroende på antal ledare och tillgängligt utrymme. Kabelarea upp till 2,5 mm² kan enkelt bearbetas. Användningsområde Genom sin kompakta storlek så passar de perfekt där det är ont om plats. De kan användas i alla typer av kopplingsdosor infällda eller väggmonterade. Appliceringsmetod HelaCon toppklämmor är gjorda för solid ledare upp till en kabelarea av 2,5 mm². Få och flertrådig kabel fungerar inte i denna typ av klämma. Se till att strömmen är avslagen innan installation Den kompakta designen gör att HelaCon Easy passar perfekt i trånga dosor. Använd endast kopparledare Skala ledarna ca 11 mm Tryck in dem helt i toppklämman Använd det separata testhålet i fronten för att kontrollera voltantal För att byta eller korrigera en tråd, håll och vrid den åt både höger och vänster samtidigt som du drar i toppklämman Bara att trycka in ledaren i klämman. Solid 1,0-2,5 mm 2 296
