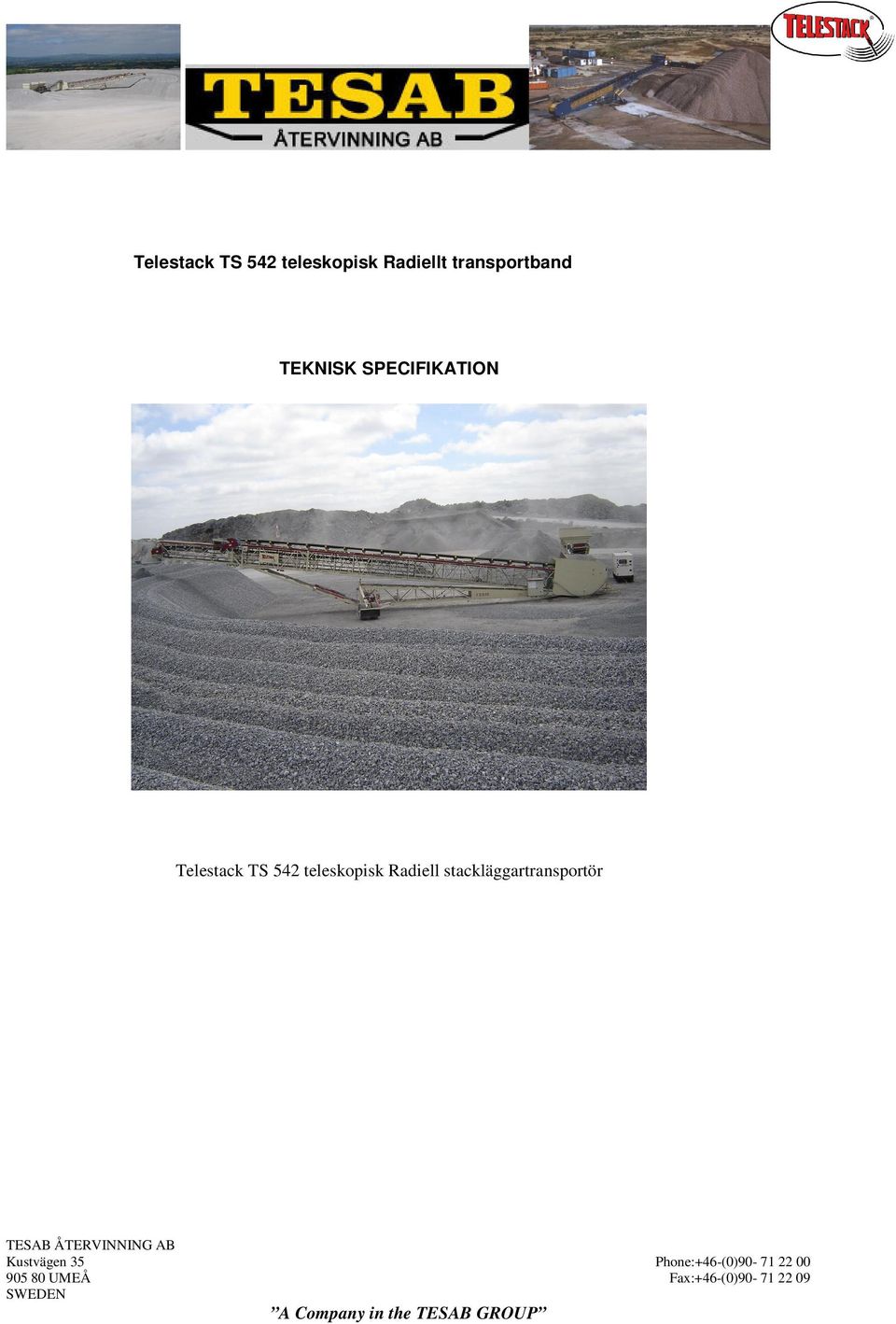

1 Telestack TS 542 teleskopisk Radiellt transportband TEKNISK SPECIFIKATION Telestack TS 542 teleskopisk Radiell stackläggartransportör

2 TELESTACK TS-542 Teknisk specifikation 1. Övergripande dimensioner. Model A B C D E F G H TS m m m m m m m m 2. Maskinens prestanda och egenskaper TS 542 radiell stackläggare fungerar på följande sätt när de används i manuellt läge. Med kontrollpanelen kan du manuellt styra transportören till önskad plats med hjälp av vänster / höger, upp och ner och in / ut funktioner. TS 542 lagring transportband fungerar på följande sätt när de används i automatiskt läge. Maskinen kommer att börja helt förinställd på sin vänstra sida 0 grader. Det kommer sedan att gå vidare till den högra sidans inställda parameter som är förinställd av operatören. Detta kan ställas in i vilken vinkel som helst mellan 1 och 270 grader. Maskinen kommer automatiskt hålla en höjd på 1 meter och börja på sin vänstra start sida. Denna process kommer att fortsätta tills maskinen är helt förlängd till att omfatta 17 meter förlängning. När fullt utsträckt, kommer maskinen att höjas så att den alltid har 1 meter under bandet. Detta sker automatiskt via sensorer. Processen

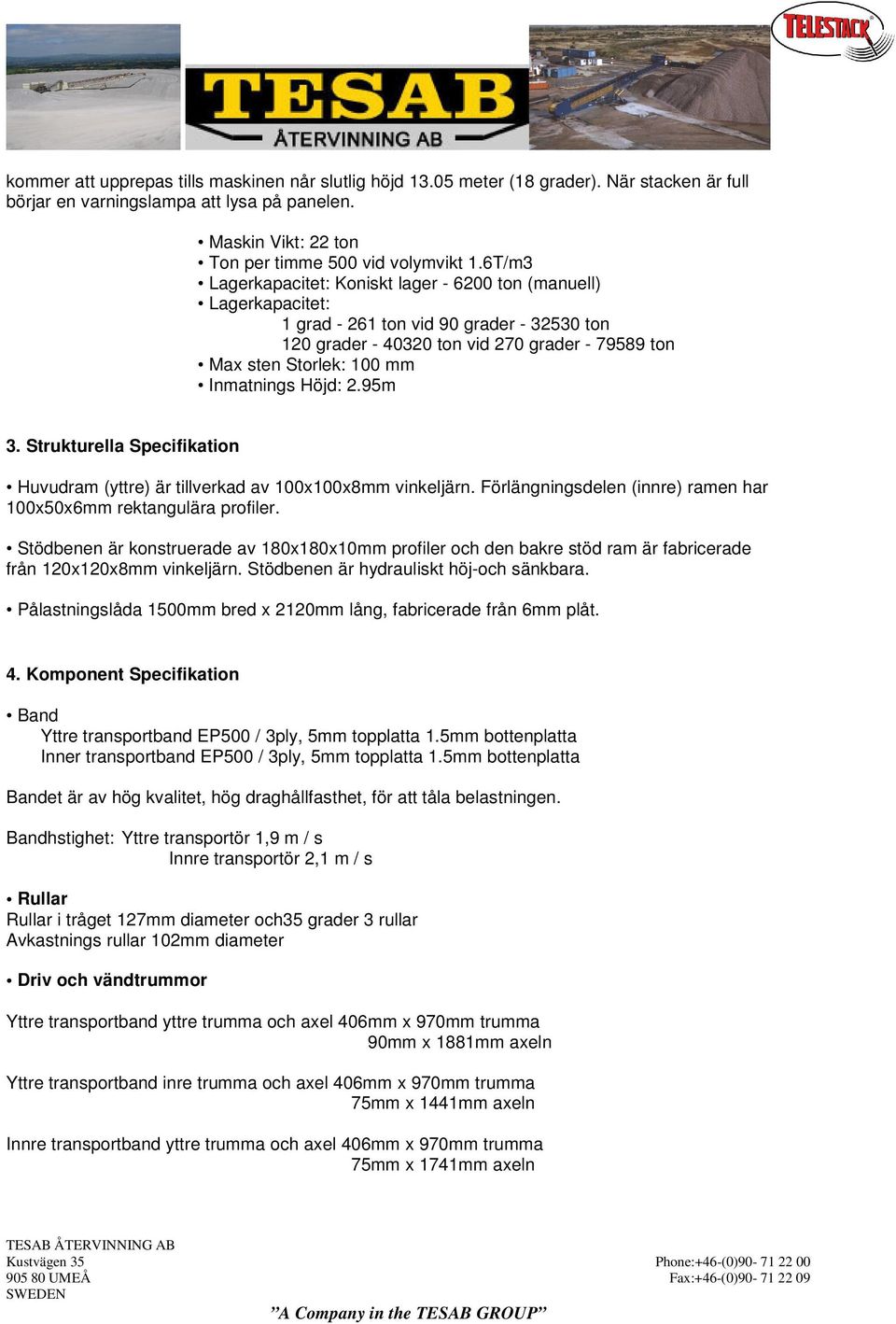

3 kommer att upprepas tills maskinen når slutlig höjd meter (18 grader). När stacken är full börjar en varningslampa att lysa på panelen. Maskin Vikt: 22 ton Ton per timme 500 vid volymvikt 1.6T/m3 Lagerkapacitet: Koniskt lager ton (manuell) Lagerkapacitet: 1 grad ton vid 90 grader ton 120 grader ton vid 270 grader ton Max sten Storlek: 100 mm Inmatnings Höjd: 2.95m 3. Strukturella Specifikation Huvudram (yttre) är tillverkad av 100x100x8mm vinkeljärn. Förlängningsdelen (innre) ramen har 100x50x6mm rektangulära profiler. Stödbenen är konstruerade av 180x180x10mm profiler och den bakre stöd ram är fabricerade från 120x120x8mm vinkeljärn. Stödbenen är hydrauliskt höj-och sänkbara. Pålastningslåda 1500mm bred x 2120mm lång, fabricerade från 6mm plåt. 4. Komponent Specifikation Band Yttre transportband EP500 / 3ply, 5mm topplatta 1.5mm bottenplatta Inner transportband EP500 / 3ply, 5mm topplatta 1.5mm bottenplatta Bandet är av hög kvalitet, hög draghållfasthet, för att tåla belastningen. Bandhstighet: Yttre transportör 1,9 m / s Innre transportör 2,1 m / s Rullar Rullar i tråget 127mm diameter och35 grader 3 rullar Avkastnings rullar 102mm diameter Driv och vändtrummor Yttre transportband yttre trumma och axel 406mm x 970mm trumma 90mm x 1881mm axeln Yttre transportband inre trumma och axel 406mm x 970mm trumma 75mm x 1441mm axeln Innre transportband yttre trumma och axel 406mm x 970mm trumma 75mm x 1741mm axeln

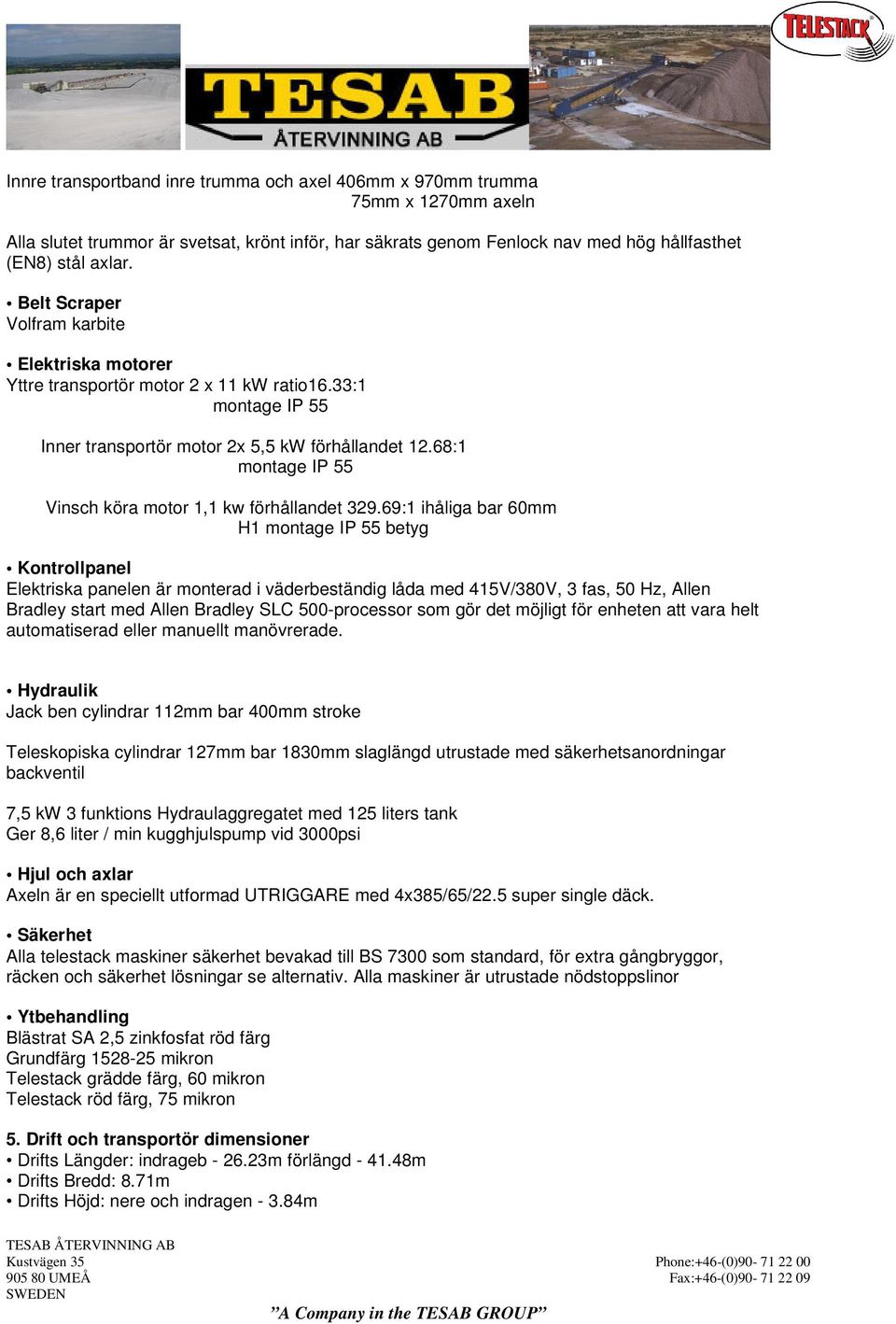

4 Innre transportband inre trumma och axel 406mm x 970mm trumma 75mm x 1270mm axeln Alla slutet trummor är svetsat, krönt inför, har säkrats genom Fenlock nav med hög hållfasthet (EN8) stål axlar. Belt Scraper Volfram karbite Elektriska motorer Yttre transportör motor 2 x 11 kw ratio16.33:1 montage IP 55 Inner transportör motor 2x 5,5 kw förhållandet 12.68:1 montage IP 55 Vinsch köra motor 1,1 kw förhållandet :1 ihåliga bar 60mm H1 montage IP 55 betyg Kontrollpanel Elektriska panelen är monterad i väderbeständig låda med 415V/380V, 3 fas, 50 Hz, Allen Bradley start med Allen Bradley SLC 500-processor som gör det möjligt för enheten att vara helt automatiserad eller manuellt manövrerade. Hydraulik Jack ben cylindrar 112mm bar 400mm stroke Teleskopiska cylindrar 127mm bar 1830mm slaglängd utrustade med säkerhetsanordningar backventil 7,5 kw 3 funktions Hydraulaggregatet med 125 liters tank Ger 8,6 liter / min kugghjulspump vid 3000psi Hjul och axlar Axeln är en speciellt utformad UTRIGGARE med 4x385/65/22.5 super single däck. Säkerhet Alla telestack maskiner säkerhet bevakad till BS 7300 som standard, för extra gångbryggor, räcken och säkerhet lösningar se alternativ. Alla maskiner är utrustade nödstoppslinor Ytbehandling Blästrat SA 2,5 zinkfosfat röd färg Grundfärg mikron Telestack grädde färg, 60 mikron Telestack röd färg, 75 mikron 5. Drift och transportör dimensioner Drifts Längder: indrageb m förlängd m Drifts Bredd: 8.71m Drifts Höjd: nere och indragen m

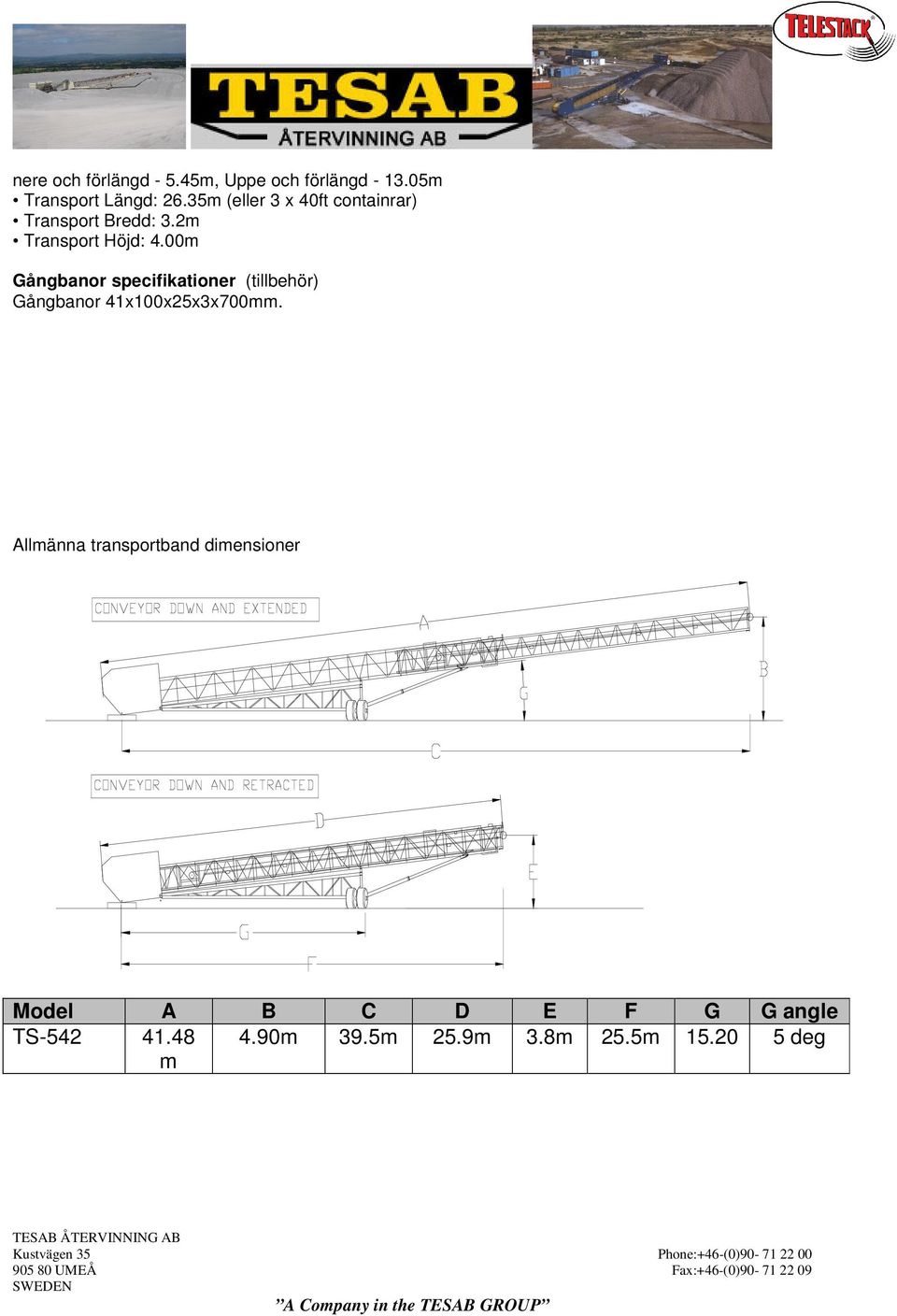

5 nere och förlängd m, Uppe och förlängd m Transport Längd: 26.35m (eller 3 x 40ft containrar) Transport Bredd: 3.2m Transport Höjd: 4.00m Gångbanor specifikationer (tillbehör) Gångbanor 41x100x25x3x700mm. Allmänna transportband dimensioner Model A B C D E F G G angle TS m 39.5m 25.9m 3.8m 25.5m deg m

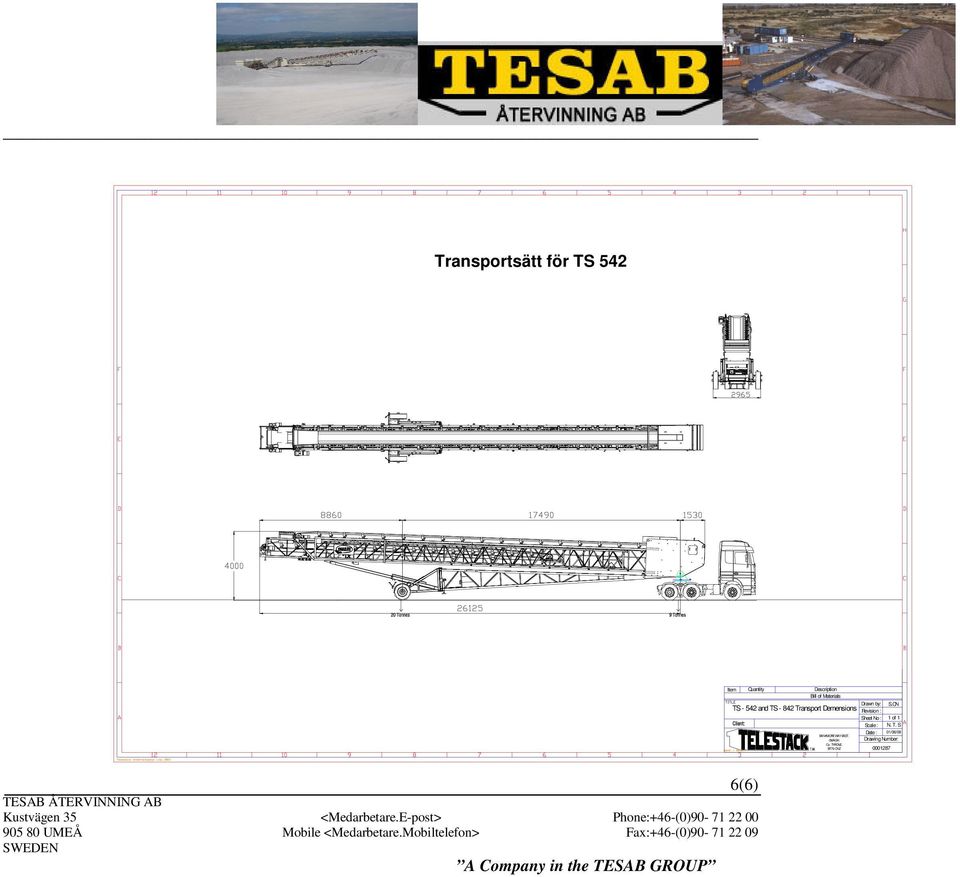

6 Transportsätt för TS 542 Item Quantity Description Bill of Materials Drawn by: S.ON TS and TS Transport Demensions Revision : Sheet No : 1 of 1 Scale : N. T. S Date : 01/06/08 BANKMORE WAY EAST, OMAGH, Drawing Number: Co. TYRONE. BT79 ONZ (6) Kustvägen 35 <Medarbetare.E-post> Phone:+46-(0) UMEÅ Mobile <Medarbetare.Mobiltelefon> Fax:+46-(0)
