1 PALAX KS 50s VEDMASKINER NYHET! STRONG PRO

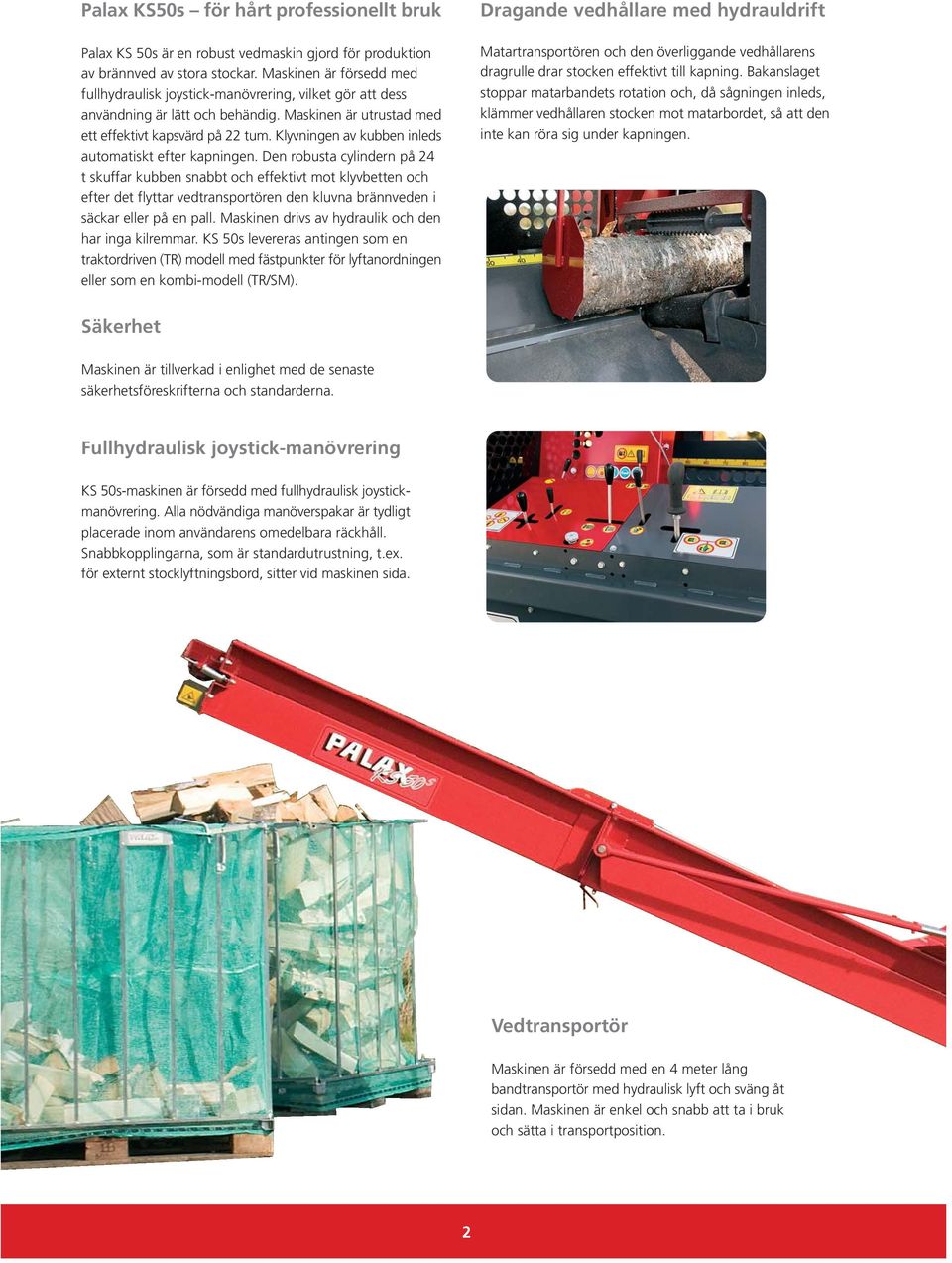

2 Palax KS50s för hårt professionellt bruk Palax KS 50s är en robust vedmaskin gjord för produktion av brännved av stora stockar. Maskinen är försedd med fullhydraulisk joystick-manövrering, vilket gör att dess användning är lätt och behändig. Maskinen är utrustad med ett effektivt kapsvärd på 22 tum. Klyvningen av kubben inleds automatiskt efter kapningen. Den robusta cylindern på 24 t skuffar kubben snabbt och effektivt mot klyvbetten och efter det flyttar vedtransportören den kluvna brännveden i säckar eller på en pall. Maskinen drivs av hydraulik och den har inga kilremmar. KS 50s levereras antingen som en traktordriven (TR) modell med fästpunkter för lyftanordningen eller som en kombi-modell (TR/SM). Dragande vedhållare med hydrauldrift Matartransportören och den överliggande vedhållarens dragrulle drar stocken effektivt till kapning. Bakanslaget stoppar matarbandets rotation och, då sågningen inleds, klämmer vedhållaren stocken mot matarbordet, så att den inte kan röra sig under kapningen. Säkerhet Maskinen är tillverkad i enlighet med de senaste säkerhetsföreskrifterna och standarderna. Fullhydraulisk joystick-manövrering KS 50s-maskinen är försedd med fullhydraulisk joystickmanövrering. Alla nödvändiga manöverspakar är tydligt placerade inom användarens omedelbara räckhåll. Snabbkopplingarna, som är standardutrustning, t.ex. för externt stocklyftningsbord, sitter vid maskinen sida. Vedtransportör Maskinen är försedd med en 4 meter lång bandtransportör med hydraulisk lyft och sväng åt sidan. Maskinen är enkel och snabb att ta i bruk och sätta i transportposition. 2

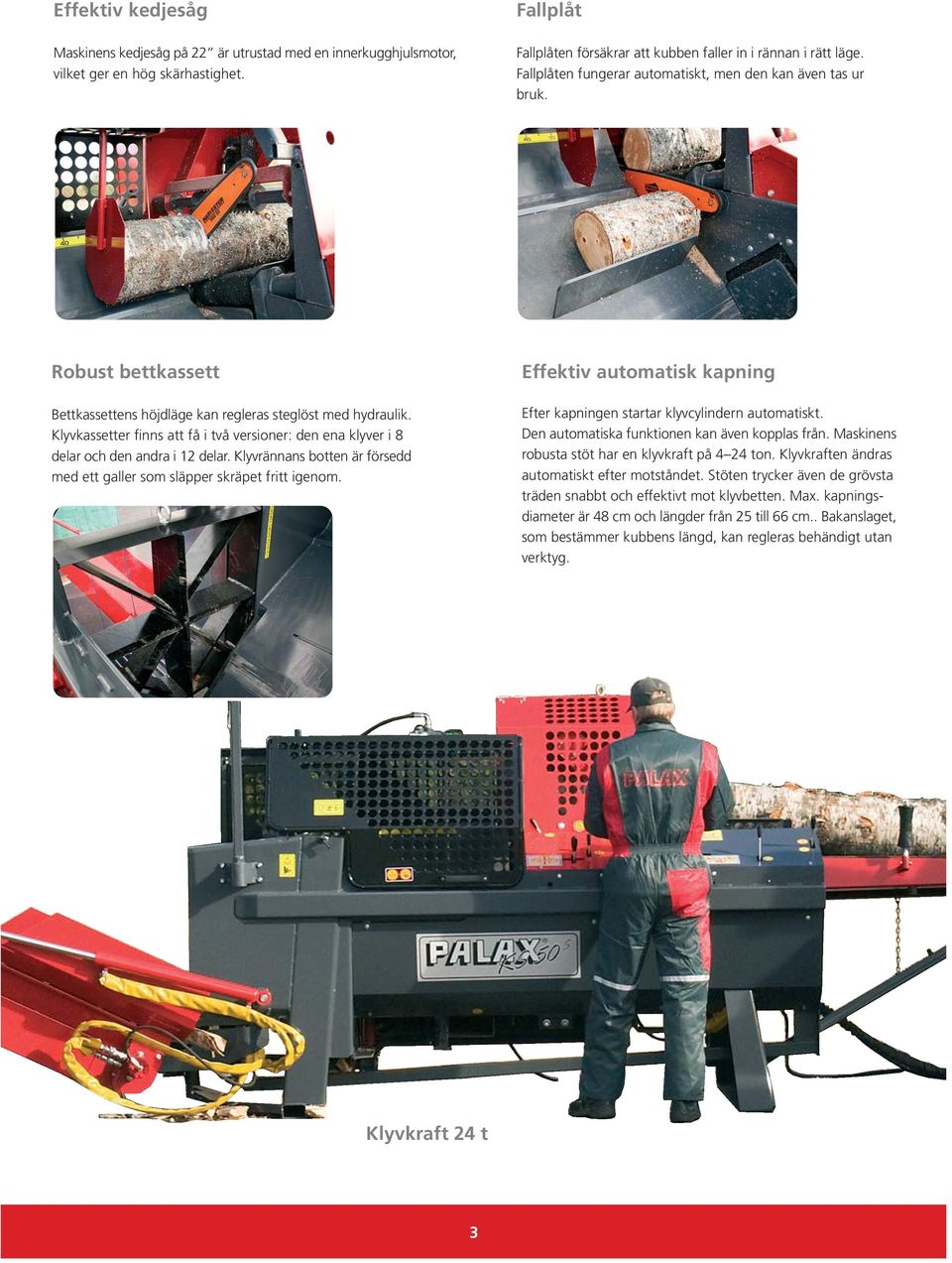

3 Effektiv kedjesåg Maskinens kedjesåg på 22 är utrustad med en innerkugghjulsmotor, vilket ger en hög skärhastighet. Fallplåt Fallplåten försäkrar att kubben faller in i rännan i rätt läge. Fallplåten fungerar automatiskt, men den kan även tas ur bruk. Robust bettkassett Bettkassettens höjdläge kan regleras steglöst med hydraulik. Klyvkassetter finns att få i två versioner: den ena klyver i 8 delar och den andra i 12 delar. Klyvrännans botten är försedd med ett galler som släpper skräpet fritt igenom. Effektiv automatisk kapning Efter kapningen startar klyvcylindern automatiskt. Den automatiska funktionen kan även kopplas från. Maskinens robusta stöt har en klyvkraft på 4 24 ton. Klyvkraften ändras automatiskt efter motståndet. Stöten trycker även de grövsta träden snabbt och effektivt mot klyvbetten. Max. kapningsdiameter är 48 cm och längder från 25 till 66 cm.. Bakanslaget, som bestämmer kubbens längd, kan regleras behändigt utan verktyg. Klyvkraft 24 t 3

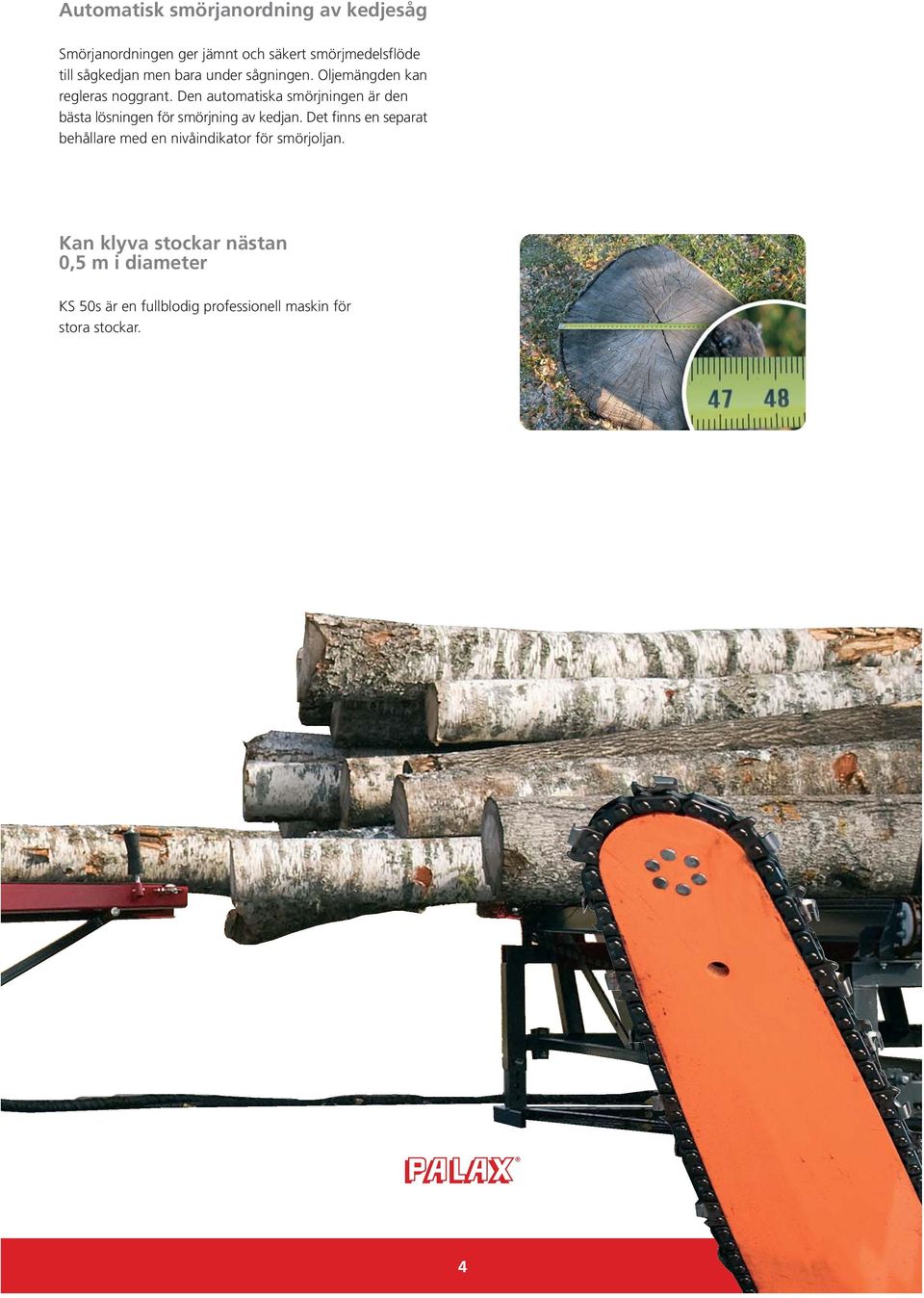

4 Automatisk smörjanordning av kedjesåg Smörjanordningen ger jämnt och säkert smörjmedelsflöde till sågkedjan men bara under sågningen. Oljemängden kan regleras noggrant. Den automatiska smörjningen är den bästa lösningen för smörjning av kedjan. Det finns en separat behållare med en nivåindikator för smörjoljan. Kan klyva stockar nästan 0,5 m i diameter KS 50s är en fullblodig professionell maskin för stora stockar. 4

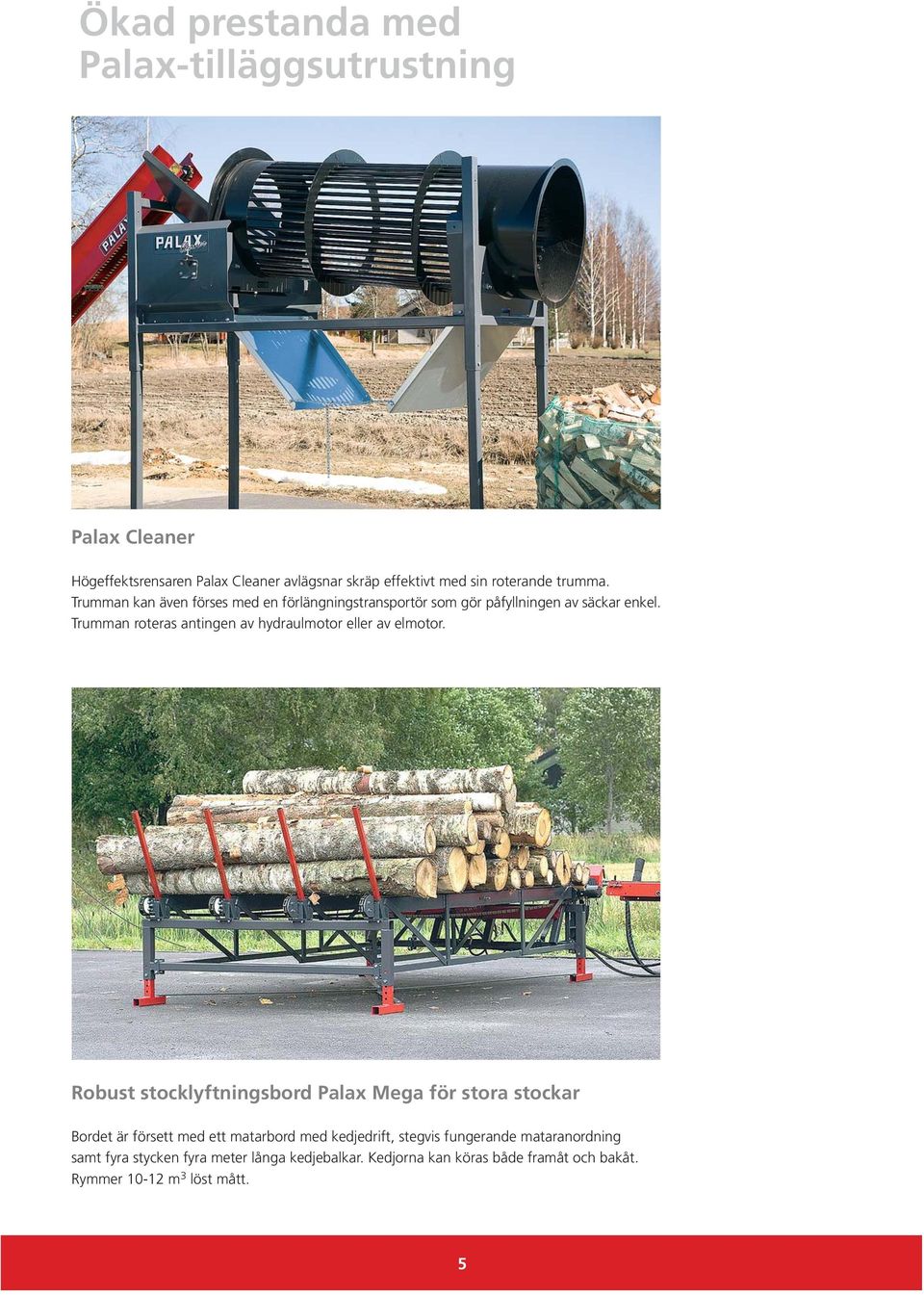

5 Ökad prestanda med Palax-tilläggsutrustning Palax Cleaner Högeffektsrensaren Palax Cleaner avlägsnar skräp effektivt med sin roterande trumma. Trumman kan även förses med en förlängningstransportör som gör påfyllningen av säckar enkel. Trumman roteras antingen av hydraulmotor eller av elmotor. Robust stocklyftningsbord Palax Mega för stora stockar Bordet är försett med ett matarbord med kedjedrift, stegvis fungerande mataranordning samt fyra stycken fyra meter långa kedjebalkar. Kedjorna kan köras både framåt och bakåt. Rymmer m 3 löst mått. 5

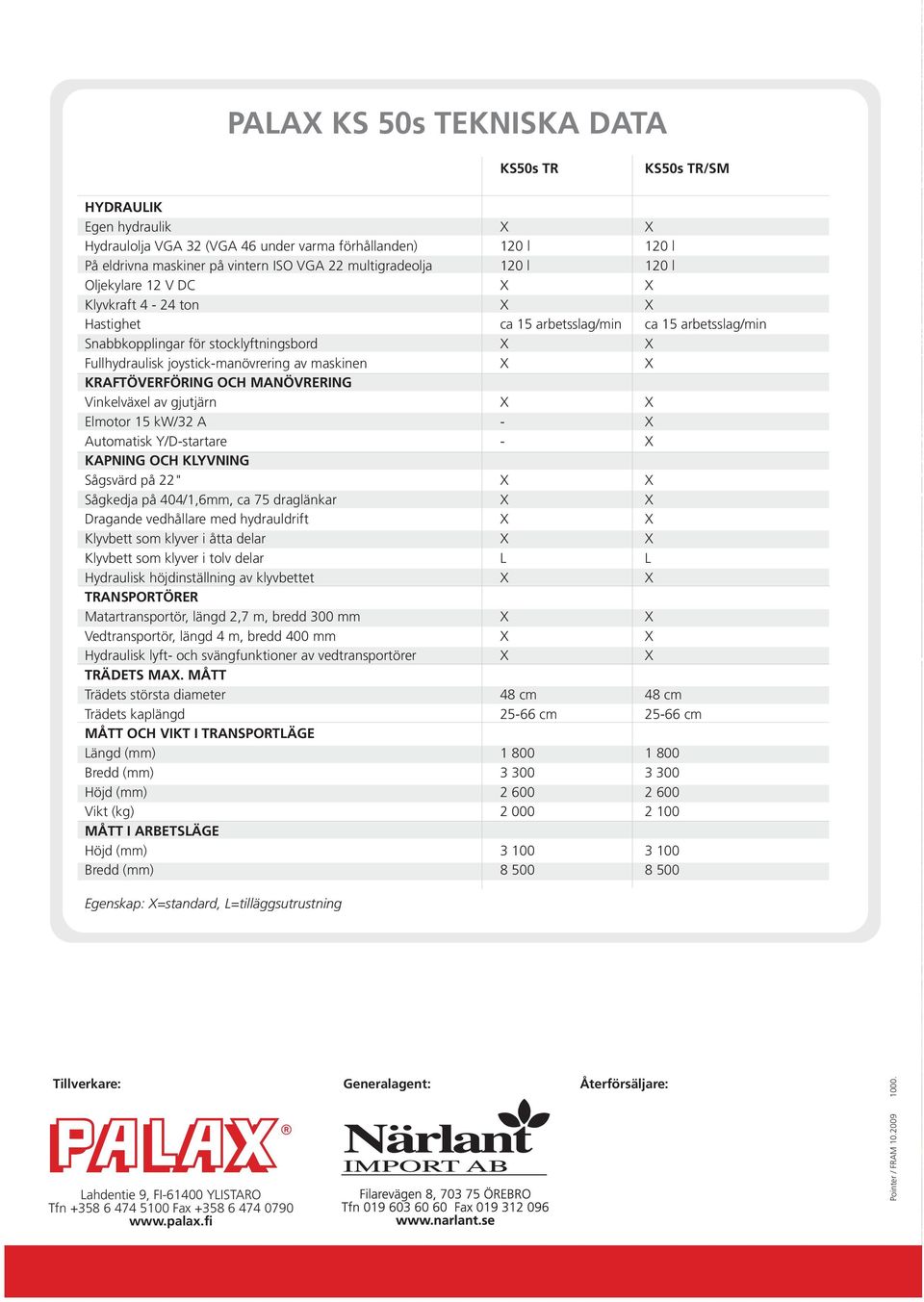

6 PALAX KS 50s TEKNISKA DATA KS50s TR KS50s TR/SM HYDRAULIK Egen hydraulik X X Hydraulolja VGA 32 (VGA 46 under varma förhållanden) 120 l 120 l På eldrivna maskiner på vintern ISO VGA 22 multigradeolja 120 l 120 l Oljekylare 12 V DC X X Klyvkraft 4-24 ton X X Hastighet ca 15 arbetsslag/min ca 15 arbetsslag/min Snabbkopplingar för stocklyftningsbord X X Fullhydraulisk joystick-manövrering av maskinen X X KRAFTÖVERFÖRING OCH MANÖVRERING Vinkelväxel av gjutjärn X X Elmotor 15 kw/32 A - X Automatisk Y/D-startare - X KAPNING OCH KLYVNING Sågsvärd på 22" X X Sågkedja på 404/1,6mm, ca 75 draglänkar X X Dragande vedhållare med hydrauldrift X X Klyvbett som klyver i åtta delar X X Klyvbett som klyver i tolv delar L L Hydraulisk höjdinställning av klyvbettet X X TRANSPORTÖRER Matartransportör, längd 2,7 m, bredd 300 mm X X Vedtransportör, längd 4 m, bredd 400 mm X X Hydraulisk lyft- och svängfunktioner av vedtransportörer X X TRÄDETS MAX. MÅTT Trädets största diameter 48 cm 48 cm Trädets kaplängd cm cm MÅTT OCH VIKT I TRANSPORTLÄGE Längd (mm) Bredd (mm) Höjd (mm) Vikt (kg) MÅTT I ARBETSLÄGE Höjd (mm) Bredd (mm) Egenskap: X=standard, L=tilläggsutrustning Tillverkare: Lahdentie 9, FI YLISTARO Tfn Fax Generalagent: Återförsäljare: Pointer / FRAM
