1 INDUSTRIPANNOR Undermatad förbränning HPKI-K kW

2 Industripanna HPKI-K Undermatad förbränning 9 HPKI-K Typ Effekt (kw) L B H Flöde/Retur (liter) Vikt eldstad (ton) Vatten (liter) Flödeskoefficient (m3/h)

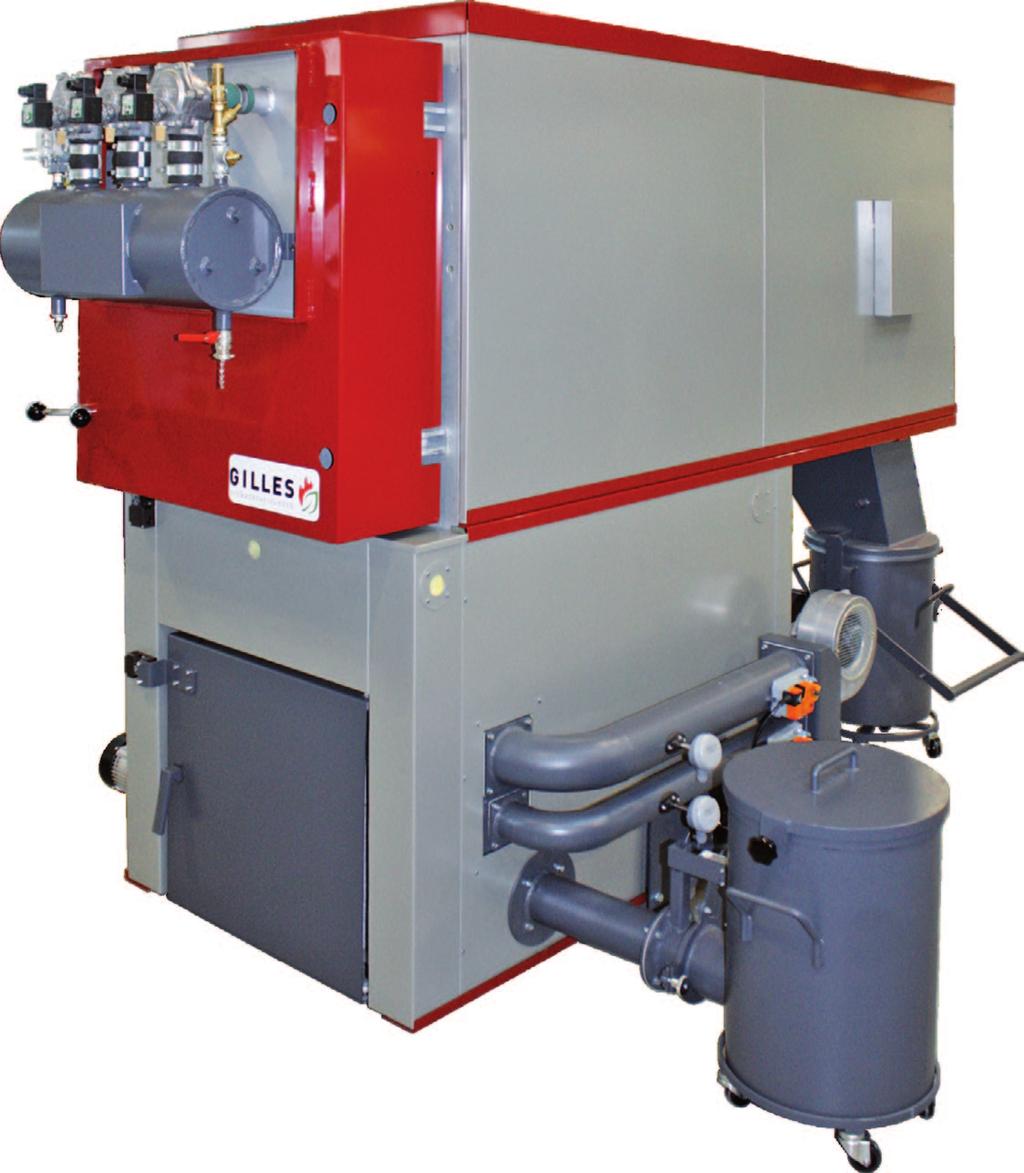

3 Primärluft Bränslematning INDUSTRIELL UPPVÄRMNING Denna högprestandapanna är tillverkad som en spänningsfri svetsad konstruktion. De värmeisolerade dörrarna i fronten öppnas utåt och ger helt fri åtkomst till alla rökgångar för manuell rengöring. Automatisk rengöring av rökkanalerna sker med tryckluftsrengöring. Bränslematning underifrån via värmetåligt gjutjärns raster av hög kvalitet Automatisk rengöring av värmeväxlare 2 Automatisk rensning av damm i rökgaserna 3 Rökgasfläkt 4 Isolering 5 Varvtalsstyrd primärluft Pannan har konstruerats i enlighet med den naturliga förbränningsprocessen för trä. Förgasnings-/förbränningskammaren är konstruerad enligt direktflödesprinciper och är utrustad med varierbar (utbytbar) keramisk beklädnad i radiatortaket. De höga förbränningstemperaturerna och rökgasens långa förbränningstid i pannan garanterar en ren förbränningsprocess. Primär- och sekundärluft regleras av en gemensam förbränningsfläkt men med separata spjäll och luftmängdgivare Varvtalsstyrd sekundärluft 7 Bränslematning Automatisk uraskning till 50 lit askbehållare 9 Dörr till eldstad 0 Rökkanaler Eldstad Keramiska väggar i eldstaden skyddar pannans grundkonstruktion för en lång och hållbar livslängd. Undermatad bränslematning med raster i högkvalitativt gjutjärn ger långa drifttider mellan rengöringsperioderna. Lättillgängliga serviceluckor för bästa arbetsmiljö vid rengöring av pannan.

4 Industripanna HPKI-K Undermatad förbränning HPKI-K Typ Effekt (kw) L B H Flöde/Retur (liter) Vikt eldstad (ton) Vatten (liter) Flödeskoefficient (m3/h)

5 Primärluft Bränslematning INDUSTRIELL UPPVÄRMNING Denna högprestandapanna är tillverkad som en spänningsfri svetsad konstruktion. De värmeisolerade dörrarna i fronten öppnas utåt och ger helt fri åtkomst till alla rökgångar för manuell rengöring. Automatisk rengöring av rökkanalerna sker med tryckluftsrengöring. Bränslematning underifrån via värmetåligt gjutjärns raster av hög kvalitet Primär- och sekundärluft regleras av en gemensam förbränningsfläkt men med separata spjäll och luftmängdgivare Automatisk rengöring av rökkanalerna 2 Automatisk rensning av damm i rökgaserna 3 Rökgasfläkt 4 Isolering 5 Varvtalsstyrd primärluft Pannan har konstruerats i enlighet med den naturliga förbränningsprocessen för trä. Förgasnings-/förbränningskammaren är konstruerad enligt direktflödesprinciper och är utrustad med varierbar (utbytbar) keramisk beklädnad i radiatortaket. De höga förbränningstemperaturerna och rökgasens långa förbränningstid i pannan garanterar en ren förbränningsprocess. 6 Varvtalsstyrd sekundärluft 7 Bränslematning Dörr till eldstad 9 Rökkanaler 0 Eldstad Automatisk uraskning till 0/240 lit askbehållare Keramiska väggar i eldstaden skyddar pannans grundkonstruktion för en lång och hållbar livslängd. Undermatad bränslematning med raster i högkvalitativt gjutjärn ger långa drifttider mellan rengöringsperioderna. Lättillgängliga serviceluckor för bästa arbetsmiljö vid rengöring av pannan.

6 4 Transportsystem 4 5 Underhållsfri helicoilväxel med moment avlastare vid start och stopp. 2 Stor skruvkanal, 220 x 220 mm Bränsleskruv (kontinuerlig svetsfog med mm tjocka skruvblad) Robust bränsleskruv med progressiv stigning och kraftig massiv 50/60 mm axel lämplig för träflis upp till G50. 4 Dubbla ledade armar för optimal tömning av träflisförrådet 5 Kraftig vinkelväxel försedd med axeltätning. Extremt kraftig 50/60 mm massiv axel GILLES Cellsluss Den vältestade cellslussen bryter på ett pålitligt sätt kopplingen mellan pannrummet och bränsleförrådet och ger ett hundraprocentigt skydd mot bakbrand. Hjulets blad är fästa i vinkel mot axeln för att förbättra skäregenskaperna. Dess utom är bladen lätt svängda vilket sänker ljudnivån och reducerar tryckkraften, vilket gör att väldigt lite energi behövs för att klippa sönder stora träbitar. En mothåll är inbyggt i det stabila och ljuddämpande höljet för att kapa för långa bitar. Energisparande 4-kammarsystem med minimal friktionsyta

7 TRANSPORTSYSTEM Tvärskruv ø250 mm Lyftande skruv med fördelarmagasin för matning av två pannor från samma bränsleförråd Upp till 3 meters bredd på förrådsskrapor kan levereras Tvärskruv med hydrauliska cylindrar till förrådsskrapor TRANSPORTSYSTEM FÖR BRÄNSLEFÖRRÅD för enkel påfyllning av flis till slutet bränsleförråd
