Komponenter för hydraulisk utrustning. Allmänt. Åtgärder före start av nytt hydraulsystem

Transkript

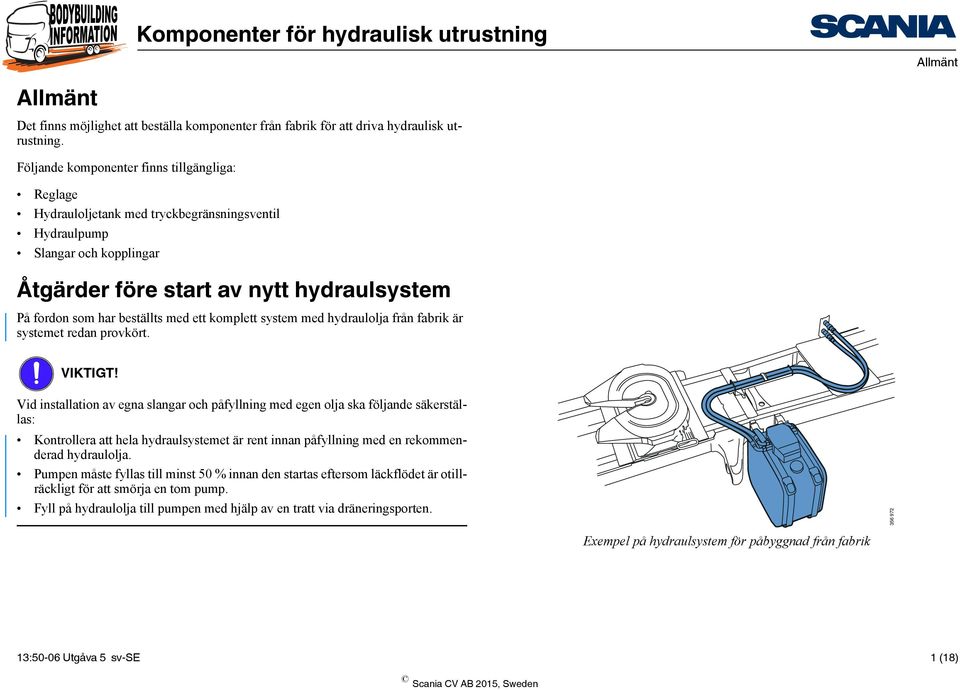

1 Allmänt Allmänt Det finns möjlighet att beställa komponenter från fabrik för att driva hydraulisk utrustning. Följande komponenter finns tillgängliga: Reglage Hydrauloljetank med tryckbegränsningsventil Hydraulpump Slangar och kopplingar Åtgärder före start av nytt hydraulsystem På fordon som har beställts med ett komplett system med hydraulolja från fabrik är systemet redan provkört. VIKTIGT! Vid installation av egna slangar och påfyllning med egen olja ska följande säkerställas: Kontrollera att hela hydraulsystemet är rent innan påfyllning med en rekommenderad hydraulolja. Pumpen måste fyllas till minst 50 % innan den startas eftersom läckflödet är otillräckligt för att smörja en tom pump. Fyll på hydraulolja till pumpen med hjälp av en tratt via dräneringsporten Exempel på hydraulsystem för påbyggnad från fabrik 13:50-06 Utgåva 5 sv-se 1 (18)

2 Beställning av enskilda komponenter Beställning av enskilda komponenter Reglage Det är möjligt att beställa reglage för manövrering av påbyggnadsutrustning för till exempel tippflak. Reglaget sätts dit på fabriken i antingen framåt- eller bakåtläge. I framåtläge tippas flaket genom att skjuta reglaget framåt och i bakåtläge tippas flaket genom att dra reglaget bakåt. Beställningsalternativ Tillval Alternativ Variantkod Reglage bredvid förarstolen Med 4666A Förberedelse 4666B På fordon beställda med reglaget ditsatt på fabrik är plaströr anslutna i reglaget och dragna ut på chassit bakom växellådan. På fordon beställda med förberedelse för reglaget är 5 stycken 6 mm plaströr dragna ut till chassiramens tredje tvärbalk, från platsen för reglage mellan förarstol och bakre dörrstolpe. Förberedelsen inkluderar inte reglage. Reglage :50-06 Utgåva 5 sv-se 2 (18)

3 Beställning av enskilda komponenter Följande villkor gäller för reglaget: Vänsterstyrda fordon: Högerstyrda fordon: Reglaget kan beställas till alla hyttyper Reglaget kan beställas till G-hytt och R-hytt Förberedelse för reglage kan beställas till högerstyrda fordon med P-hytt som FFU (Fit For Use) eller specialorder. Tillval Alternativ Variantkod Låsbart reglage Med 4685A Utan 4685Z Tippning vid rörelseriktning av reglage Framåt a, b 4736A Bakåt b 4736B a. Kan endast beställas till vänsterstyrda fordon med låaningsbart reglage b. Avser fordonets körriktning Tippning vid spakläge framåt 2. Tippning vid spakläge bakåt :50-06 Utgåva 5 sv-se 3 (18)

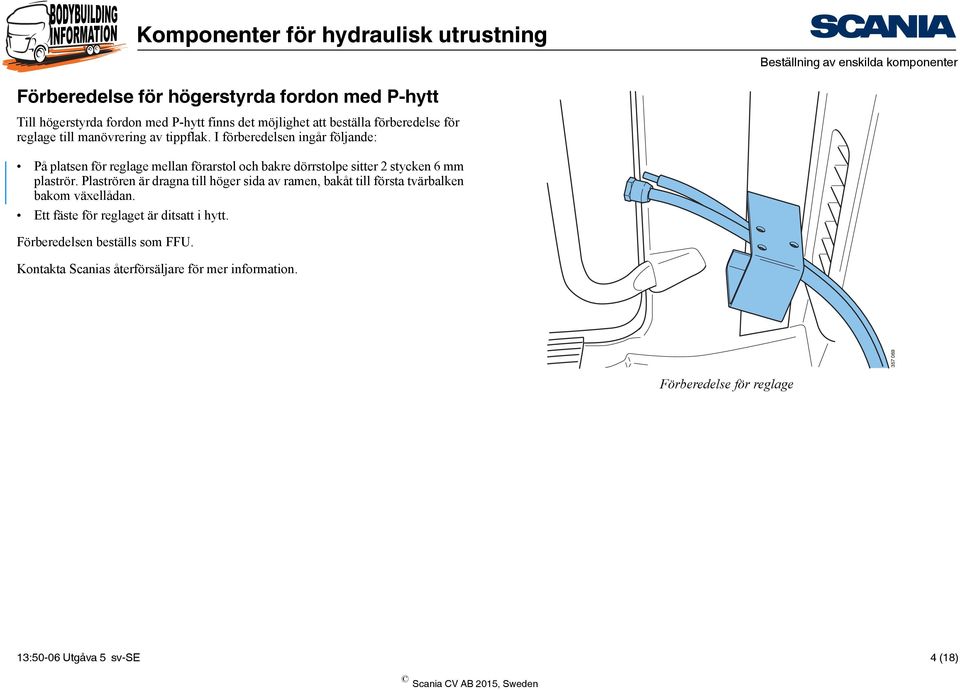

4 Beställning av enskilda komponenter Förberedelse för högerstyrda fordon med P-hytt Till högerstyrda fordon med P-hytt finns det möjlighet att beställa förberedelse för reglage till manövrering av tippflak. I förberedelsen ingår följande: På platsen för reglage mellan förarstol och bakre dörrstolpe sitter 2 stycken 6 mm plaströr. Plaströren är dragna till höger sida av ramen, bakåt till första tvärbalken bakom växellådan. Ett fäste för reglaget är ditsatt i hytt. Förberedelsen beställs som FFU. Kontakta Scanias återförsäljare för mer information Förberedelse för reglage 13:50-06 Utgåva 5 sv-se 4 (18)

5 Beställning av enskilda komponenter Förberedelse för kontrollampa Kontrollampa kan beställas som FFU. Förberedelsen innebär följande: /min x N N 18: km/h Lastbilar: En tvåledarkabel är upprullad och placerad på en tvärbalk bakom växellådan. Elledningen är märkt med artikelnummer Dragbilar: Funktionen finns förberedd i släpfordonsanslutningen på stift 10. När ledarna har kontakt med varandra lyser kontrollampan i instrumentpanelen och ett ihållande varningsljud hörs i hytten. Kontrollampans färg och varningsljud kan ändras med SDP3. Detta kan till exempel användas för att ge indikation om att flaket är uppfällt på en tippbil. Symbolerna i instrumentpanelen är utbytbara L 120 H km 8,5 8,5 bar C 7 bar Kontakta Scanias återförsäljare för mer information Mer information om Anpassade symboler och färger finns i dokumentet Påbyggnadsgränssnitt. 13:50-06 Utgåva 5 sv-se 5 (18)

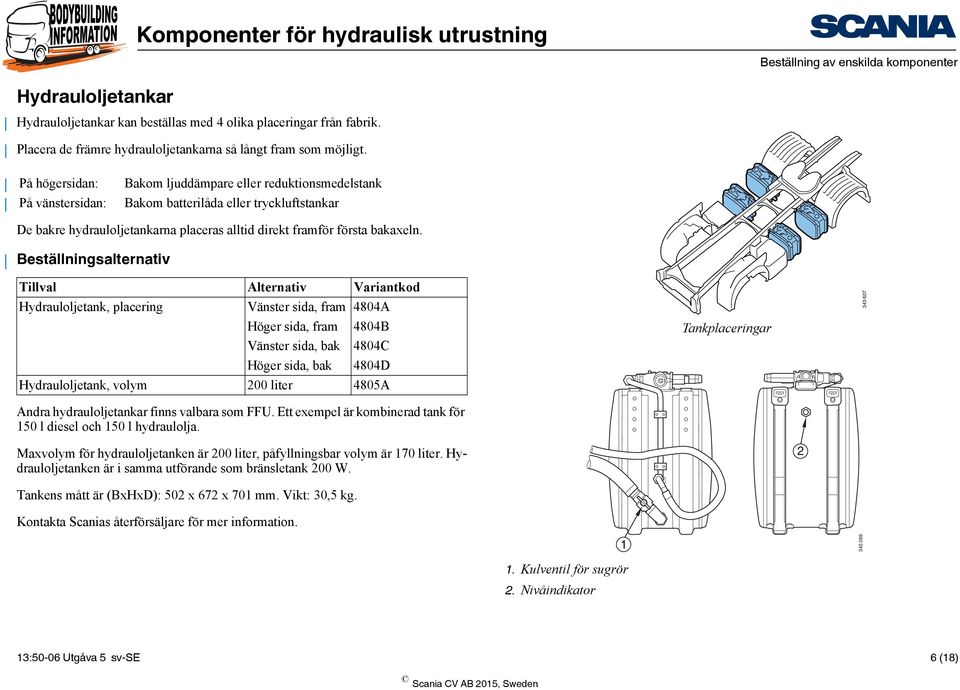

6 Beställning av enskilda komponenter Hydrauloljetankar Hydrauloljetankar kan beställas med 4 olika placeringar från fabrik. Placera de främre hydrauloljetankarna så långt fram som möjligt. På högersidan: På vänstersidan: Bakom ljuddämpare eller reduktionsmedelstank Bakom batterilåda eller tryckluftstankar De bakre hydrauloljetankarna placeras alltid direkt framför första bakaxeln. Beställningsalternativ Tillval Alternativ Variantkod Hydrauloljetank, placering Vänster sida, fram 4804A Höger sida, fram 4804B Vänster sida, bak 4804C Höger sida, bak 4804D Hydrauloljetank, volym 200 liter 4805A Andra hydrauloljetankar finns valbara som FFU. Ett exempel är kombinerad tank för 150 l diesel och 150 l hydraulolja. Tankplaceringar Maxvolym för hydrauloljetanken är 200 liter, påfyllningsbar volym är 170 liter. Hydrauloljetanken är i samma utförande som bränsletank 200 W. 2 Tankens mått är (BxHxD): 502 x 672 x 701 mm. Vikt: 30,5 kg. Kontakta Scanias återförsäljare för mer information Kulventil för sugrör 2. Nivåindikator 13:50-06 Utgåva 5 sv-se 6 (18)

7 Beställning av enskilda komponenter Tryckbegränsningsventil Välj tryckbegränsningsventil i samband med beställning av tank. Tryckbegränsningsventilen levereras ditsatt på hydrauloljetankens ovansida från fabrik. Tryckventilen fungerar som en tryckbegränsare och har en till- och frånfunktion. Om ventilen ansluts till en enkelverkande cylinder (till exempel tippning) ansluts slangen till port A. När ventilen är öppen styrs oljeflödet ut i port A. När ventilen sedan stängs fungerar port A som en returport och returflödet leds tillbaka till hydrauloljetanken Om ventilen ansluts till en dubbelverkande cylinder eller en hydraulmotor så ansluts tryckfunktionen till port A och returslangen till port T. Ventil med fast tryck Tryckventilen kan beställas med 4 fasta lägen eller med ställbar tryckbegränsning. De 4 fasta lägena är följande: 150 bar 170 bar 190 bar 220 bar För ventil med ställbar tryckbegränsning finns 2 lägen, 150 eller 220 bar. Förinställt tryck från fabrik är 150 bar. Tryckbegränsningsventilen finns i följande utföranden: Ventil med justerbart tryck Förinställt tryck (bar) Variantkod A B C D 150/ E 13:50-06 Utgåva 5 sv-se 7 (18)

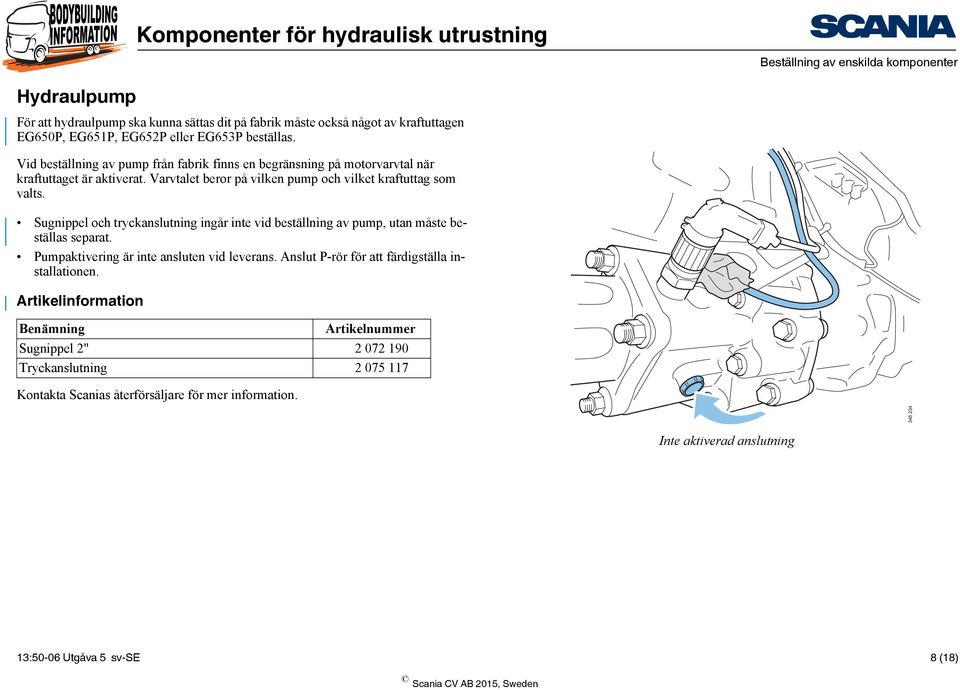

8 Beställning av enskilda komponenter Hydraulpump För att hydraulpump ska kunna sättas dit på fabrik måste också något av kraftuttagen EG650P, EG651P, EG652P eller EG653P beställas. Vid beställning av pump från fabrik finns en begränsning på motorvarvtal när kraftuttaget är aktiverat. Varvtalet beror på vilken pump och vilket kraftuttag som valts. Sugnippel och tryckanslutning ingår inte vid beställning av pump, utan måste beställas separat. Pumpaktivering är inte ansluten vid leverans. Anslut P-rör för att färdigställa installationen. Artikelinformation Benämning Artikelnummer Sugnippel 2" Tryckanslutning Kontakta Scanias återförsäljare för mer information Inte aktiverad anslutning 13:50-06 Utgåva 5 sv-se 8 (18)

9 Beställning av enskilda komponenter Beställningsalternativ Pumpdeplacement (cm 3 ) Pumptyp Variantkoder Pumpdeplacement Pumptyp 35 Kugghjulspump 4803F 4802A 60 Kugghjulspump 4803B 4802A 80 Kugghjulspump 4803C 4802A 115 Kugghjulspump 4803E 4802A 40 Kolvpump 4803A 4802B 60 Kolvpump 4803B 4802B 80 Kolvpump 4803C 4802B 100 Kolvpump 4803D 4802B 13:50-06 Utgåva 5 sv-se 9 (18)

10 Flöden för kolvpumpar Flöden för kolvpumpar Alla fordon utrustade med Scanias hydraulpumpar har ett fabriksinställt maximalt motorvarvtal (r/min). Högsta teoretiska flöde vid högsplitläge Kraftuttag Utväxling Pumpdeplacement (cm 3 ) EG650P 1, EG651P 1, EG652P 1, EG653P 1, Högsta tillåtna tryck för alla kolvpumpar är 400 bar. Högsta tillåtna motorvarvtal (r/min) Automatiskt spärrat till max motorvarvtal vid aktiverat kraftuttag. Kraftuttag Pumpdeplacement (cm 3 ) EG650P EG651P EG652P EG653P :50-06 Utgåva 5 sv-se 10 (18)

11 Flöden för kugghjulspumpar Flöden för kugghjulspumpar Högsta teoretiska flöde vid högsplitläge Kraftuttag Utväxling Pumpdeplacement (cm 3 ) EG650P 1, EG651P 1, EG652P 1, EG653P 1, Högsta tillåtna tryck (bar) Kontinuerligt Periodiskt Högsta tillåtna motorvarvtal (r/min) Automatiskt spärrat till max motorvarvtal vid aktiverat kraftuttag. Kraftuttag Pumpdeplacement (cm 3 ) EG650P EG651P EG652P EG653P :50-06 Utgåva 5 sv-se 11 (18)

12 Teoretiska flöden vid olika motorvarvtal Teoretiska flöden vid olika motorvarvtal Kraftuttag EG650P och högsplitläge Motorvarvtal (r/min) Kolvpump 40 cm Kugghjulspump 35 cm Kolvpump 60 cm Kugghjulspump 60 cm Kolvpump 80 cm Kugghjulspump 80 cm Kolvpump 100 cm Kugghjulspump 115 cm Kraftuttag EG651P och högsplitläge Motorvarvtal (r/min) Kolvpump 40 cm Kugghjulspump 35 cm Kolvpump 60 cm Kugghjulspump 60 cm Kolvpump 80 cm Kugghjulspump 80 cm Kolvpump 100 cm Kugghjulspump 115 cm :50-06 Utgåva 5 sv-se 12 (18)

13 Teoretiska flöden vid olika motorvarvtal Kraftuttag EG652P och högsplitläge Motorvarvtal (r/min) Kolvpump 40 cm Kugghjulspump 35 cm Kolvpump 60 cm Kugghjulspump 60 cm Kolvpump 80 cm Kugghjulspump 80 cm Kolvpump 100 cm Kugghjulspump 115 cm Kraftuttag EG653P och högsplitläge Motorvarvtal (r/min) Kolvpump 40 cm Kugghjulspump 35 cm Kolvpump 60 cm Kugghjulspump 60 cm Kolvpump 80 cm Kugghjulspump 80 cm Kolvpump 100 cm Kugghjulspump 115 cm :50-06 Utgåva 5 sv-se 13 (18)

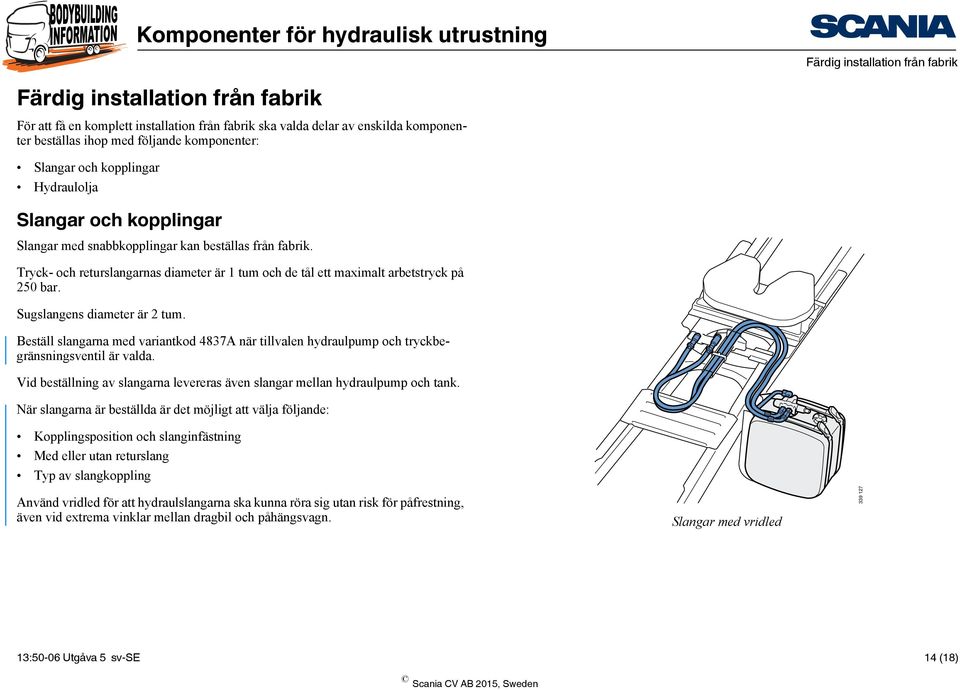

14 Färdig installation från fabrik Färdig installation från fabrik För att få en komplett installation från fabrik ska valda delar av enskilda komponenter beställas ihop med följande komponenter: Slangar och kopplingar Hydraulolja Slangar och kopplingar Slangar med snabbkopplingar kan beställas från fabrik. Tryck- och returslangarnas diameter är 1 tum och de tål ett maximalt arbetstryck på 250 bar. Sugslangens diameter är 2 tum. Beställ slangarna med variantkod 4837A när tillvalen hydraulpump och tryckbegränsningsventil är valda. Vid beställning av slangarna levereras även slangar mellan hydraulpump och tank. När slangarna är beställda är det möjligt att välja följande: Kopplingsposition och slanginfästning Med eller utan returslang Typ av slangkoppling Använd vridled för att hydraulslangarna ska kunna röra sig utan risk för påfrestning, även vid extrema vinklar mellan dragbil och påhängsvagn. Slangar med vridled :50-06 Utgåva 5 sv-se 14 (18)

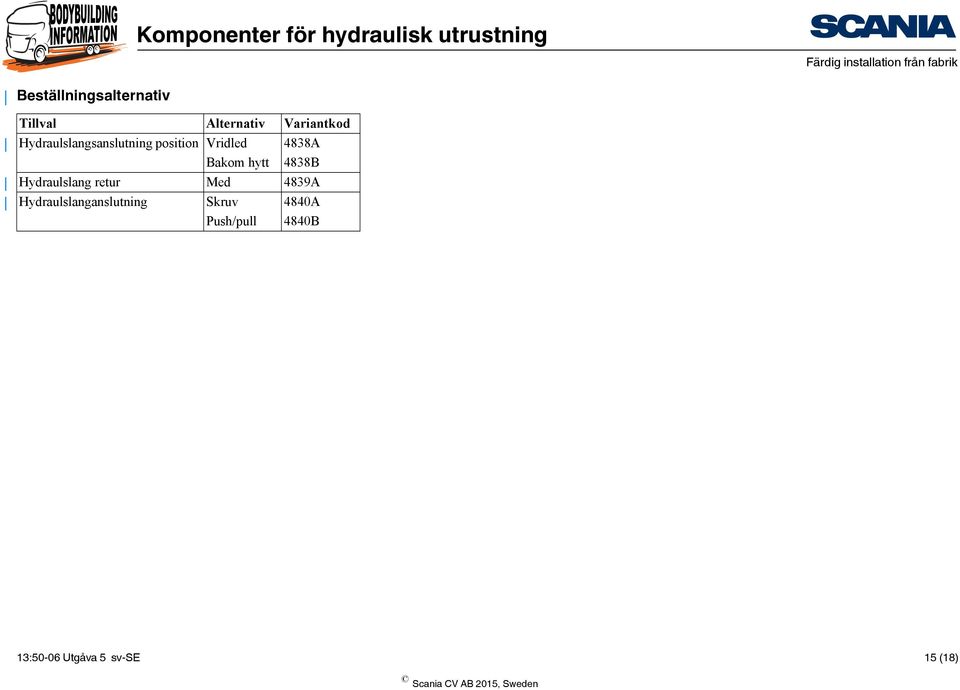

15 Färdig installation från fabrik Beställningsalternativ Tillval Alternativ Variantkod Hydraulslangsanslutning position Vridled 4838A Bakom hytt 4838B Hydraulslang retur Med 4839A Hydraulslanganslutning Skruv 4840A Push/pull 4840B 13:50-06 Utgåva 5 sv-se 15 (18)

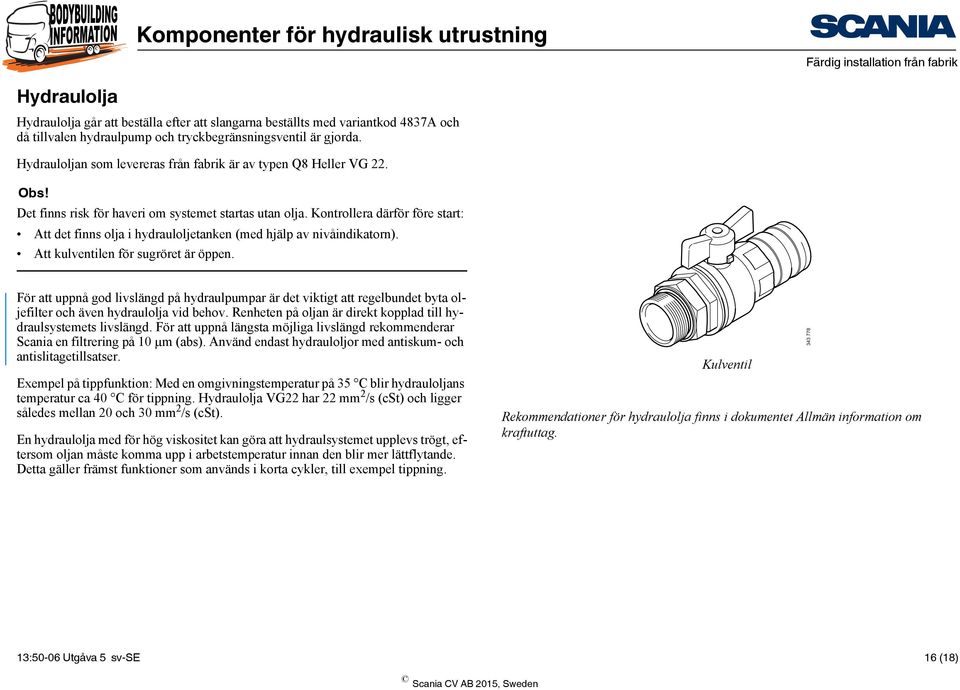

16 Färdig installation från fabrik Hydraulolja Hydraulolja går att beställa efter att slangarna beställts med variantkod 4837A och då tillvalen hydraulpump och tryckbegränsningsventil är gjorda. Hydrauloljan som levereras från fabrik är av typen Q8 Heller VG 22. Obs! Det finns risk för haveri om systemet startas utan olja. Kontrollera därför före start: Att det finns olja i hydrauloljetanken (med hjälp av nivåindikatorn). Att kulventilen för sugröret är öppen. För att uppnå god livslängd på hydraulpumpar är det viktigt att regelbundet byta oljefilter och även hydraulolja vid behov. Renheten på oljan är direkt kopplad till hydraulsystemets livslängd. För att uppnå längsta möjliga livslängd rekommenderar Scania en filtrering på 10 µm (abs). Använd endast hydrauloljor med antiskum- och antislitagetillsatser. Exempel på tippfunktion: Med en omgivningstemperatur på 35 C blir hydrauloljans temperatur ca 40 C för tippning. Hydraulolja VG22 har 22 mm 2 /s (cst) och ligger således mellan 20 och 30 mm 2 /s (cst). En hydraulolja med för hög viskositet kan göra att hydraulsystemet upplevs trögt, eftersom oljan måste komma upp i arbetstemperatur innan den blir mer lättflytande. Detta gäller främst funktioner som används i korta cykler, till exempel tippning. Kulventil Rekommendationer för hydraulolja finns i dokumentet Allmän information om kraftuttag. 13:50-06 Utgåva 5 sv-se 16 (18)

17 Färdig installation från fabrik Beställningsalternativ Tillval Alternativ Variantkod Hydraulolja Med 4851A Viskositet Den hydraulolja som levereras från fabrik är av typ Q8 Heller VG22. Vid påfyllning av egen olja bör man välja VG32 för varmt klimat och VG22 för kallt klimat. För tippning är dock VG22 fullt tillräcklig även i ett varmt klimat eftersom det inte hinner byggas upp någon värme i hydraulsystemet. Normalt för en tippbil är att hydrauloljan håller 5 C högre temperatur än omgivningstemperaturen. För Scanias pumpar rekommenderas en viskositet mellan 20 och 30 mm2/s (cst). 13:50-06 Utgåva 5 sv-se 17 (18)
