1 VEDMASKINER

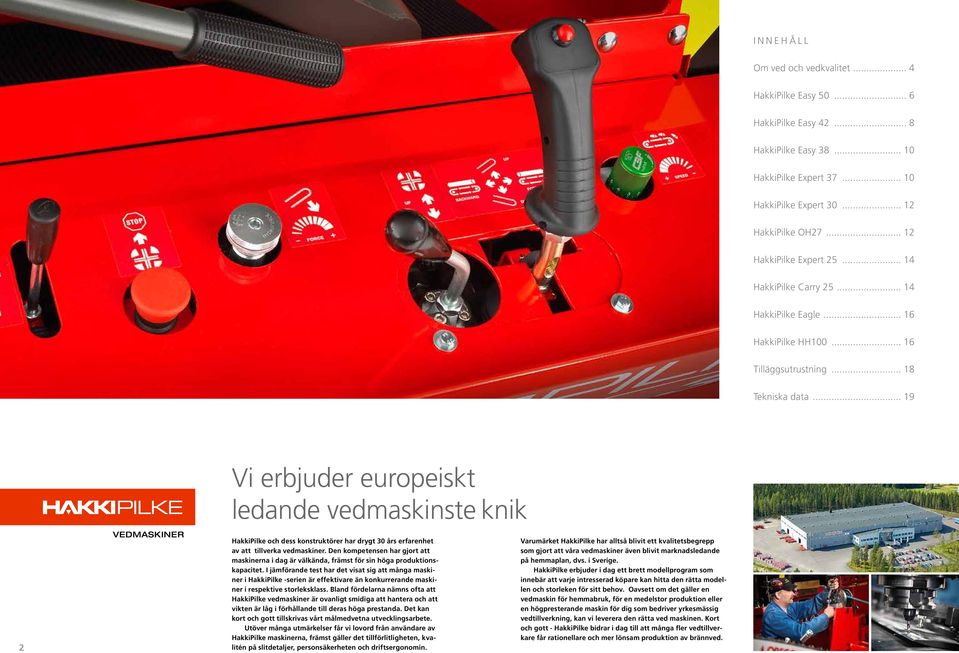

2 INNEHÅLL Om ved och vedkvalitet... 4 HakkiPilke Easy HakkiPilke Easy HakkiPilke Easy HakkiPilke Expert HakkiPilke Expert HakkiPilke OH HakkiPilke Expert HakkiPilke Carry HakkiPilke Eagle HakkiPilke HH Tilläggsutrustning Tekniska data VEDMASKINER Vi erbjuder europeiskt ledande vedmaskinste knik HakkiPilke och dess konstruktörer har drygt 30 års erfarenhet av att tillverka vedmaskiner. Den kompetensen har gjort att maskinerna i dag är välkända, främst för sin höga produktionskapacitet. I jämförande test har det visat sig att många maskiner i HakkiPilke -serien är effektivare än konkurrerande maskiner i respektive storleksklass. Bland fördelarna nämns ofta att HakkiPilke vedmaskiner är ovanligt smidiga att hantera och att vikten är låg i förhållande till deras höga prestanda. Det kan kort och gott tillskrivas vårt målmedvetna utvecklingsarbete. Utöver många utmärkelser får vi lovord från användare av HakkiPilke maskinerna, främst gäller det tillförlitligheten, kvalitén på slitdetaljer, personsäkerheten och driftsergonomin. Varumärket HakkiPilke har alltså blivit ett kvalitetsbegrepp som gjort att våra vedmaskiner även blivit marknadsledande på hemmaplan, dvs. i Sverige. HakkiPilke erbjuder i dag ett brett modellprogram som innebär att varje intresserad köpare kan hitta den rätta modellen och storleken för sitt behov. Oavsett om det gäller en vedmaskin för hemmabruk, för en medelstor produktion eller en högpresterande maskin för dig som bedriver yrkesmässig vedtillverkning, kan vi leverera den rätta ved maskinen. Kort och gott - HakkiPilke bidrar i dag till att många fler vedtillverkare får rationellare och mer lönsam produktion av brännved.

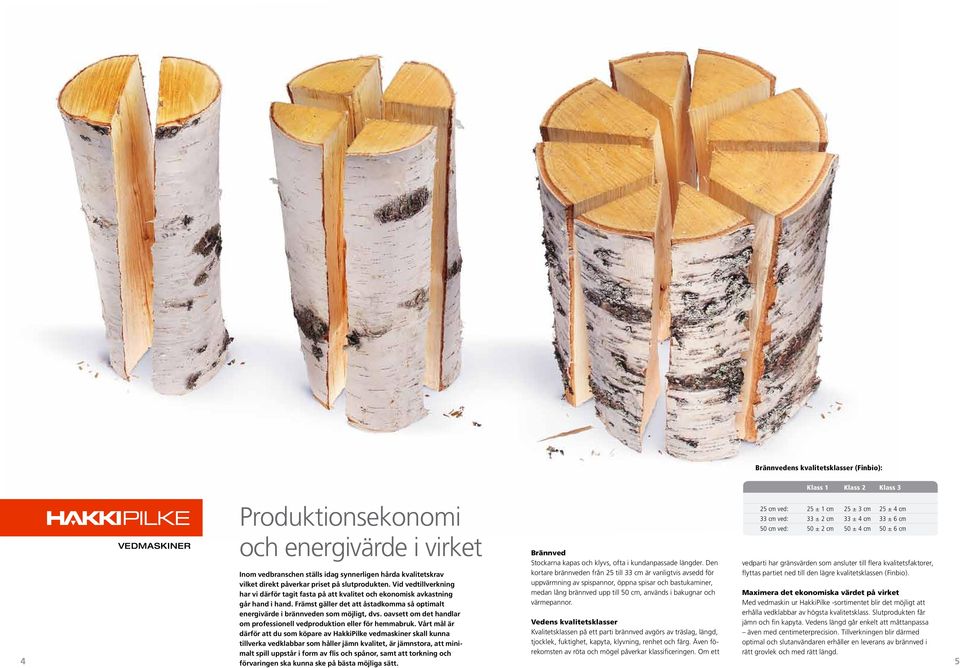

3 Brännvedens kvalitetsklasser (Finbio): VEDMASKINER Produktionsekonomi och energivärde i virket Inom vedbranschen ställs idag synnerligen hårda kvalitetskrav vilket direkt påverkar priset på slutprodukten. Vid vedtillverkning har vi därför tagit fasta på att kvalitet och ekonomisk avkastning går hand i hand. Främst gäller det att åstadkomma så optimalt energivärde i brännveden som möjligt, dvs. oavsett om det handlar om professionell vedproduktion eller för hemmabruk. Vårt mål är därför att du som köpare av HakkiPilke vedmaskiner skall kunna tillverka vedklabbar som håller jämn kvalitet, är jämnstora, att minimalt spill uppstår i form av flis och spånor, samt att torkning och förvaringen ska kunna ske på bästa möjliga sätt. Brännved Stockarna kapas och klyvs, ofta i kundanpassade längder. Den kortare brännveden från 25 till 33 cm är vanligtvis avsedd för uppvärmning av spispannor, öppna spisar och bastukaminer, medan lång brännved upp till 50 cm, används i bakugnar och värmepannor. Vedens kvalitetsklasser Kvalitetsklassen på ett parti brännved avgörs av träslag, längd, tjocklek, fuktighet, kapyta, klyvning, renhet och färg. Även förekomsten av röta och mögel påverkar klassificeringen. Om ett Klass 1 Klass 2 Klass 3 25 cm ved: 25 ± 1 cm 25 ± 3 cm 25 ± 4 cm 33 cm ved: 33 ± 2 cm 33 ± 4 cm 33 ± 6 cm 50 cm ved: 50 ± 2 cm 50 ± 4 cm 50 ± 6 cm vedparti har gränsvärden som ansluter till flera kvalitetsfaktorer, flyttas partiet ned till den lägre kvalitetsklassen (Finbio). Maximera det ekonomiska värdet på virket Med vedmaskin ur HakkiPilke -sortimentet blir det möjligt att erhålla vedklabbar av högsta kvalitetsklass. Slutprodukten får jämn och fin kapyta. Vedens längd går enkelt att måttanpassa även med centimeterprecision. Tillverkningen blir därmed optimal och slutanvändaren erhåller en leverans av brännved i rätt grovlek och med rätt längd. 4 5

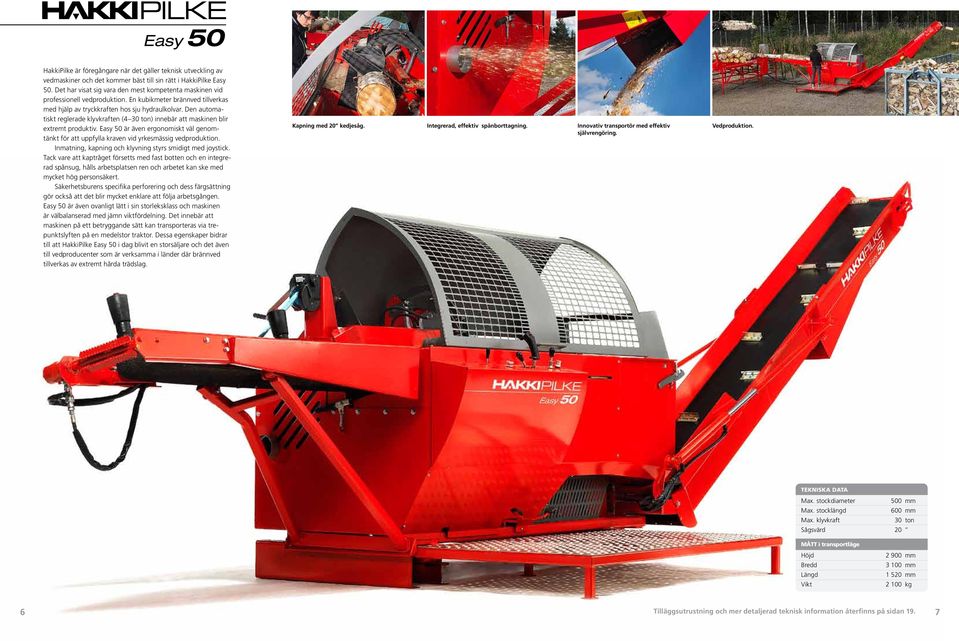

4 Easy 50 HakkiPilke är föregångare när det gäller teknisk utveckling av vedmaskiner och det kommer bäst till sin rätt i HakkiPilke Easy 50. Det har visat sig vara den mest kompetenta maskinen vid professionell vedproduktion. En kubikmeter brännved tillverkas med hjälp av tryckkraften hos sju hydraulkolvar. Den automatiskt reglerade klyvkraften (4 30 ton) innebär att maskinen blir extremt produktiv. Easy 50 är även ergonomiskt väl genomtänkt för att uppfylla kraven vid yrkesmässig vedproduktion. Inmatning, kapning och klyvning styrs smidigt med joystick. Tack vare att kaptråget försetts med fast botten och en integrerad spånsug, hålls arbetsplatsen ren och arbetet kan ske med mycket hög personsäkert. Säkerhetsburens specifika perforering och dess färgsättning gör också att det blir mycket enklare att följa arbetsgången. Easy 50 är även ovanligt lätt i sin storleksklass och maskinen är välbalanserad med jämn viktfördelning. Det innebär att maskinen på ett betryggande sätt kan transporteras via trepunktslyften på en medelstor traktor. Dessa egenskaper bidrar till att HakkiPilke Easy 50 i dag blivit en storsäljare och det även till vedproducenter som är verksamma i länder där brännved tillverkas av extremt hårda trädslag. Kapning med 20 kedjesåg. Integrerad, effektiv spånborttagning. Innovativ transportör med effektiv självrengöring. Vedproduktion. 500 mm 30 ton Sågsvärd mm mm mm kg 6 Tilläggsutrustning och mer detaljerad teknisk information återfinns på sidan 19. 7

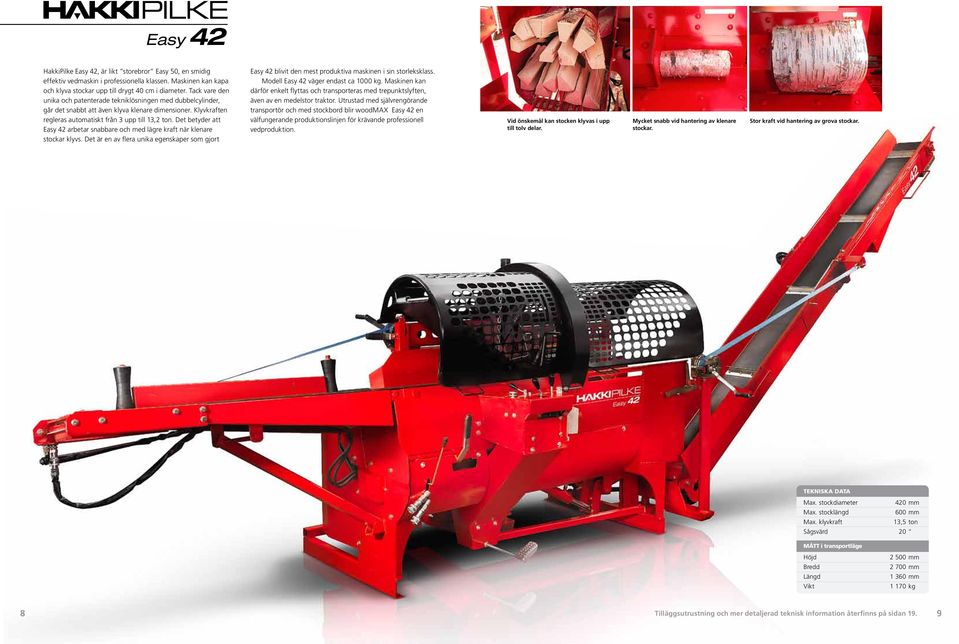

5 Easy 42 HakkiPilke Easy 42, är likt storebror Easy 50, en smidig effektiv vedmaskin i professionella klassen. Maskinen kan kapa och klyva stockar upp till drygt 40 cm i diameter. Tack vare den unika och patenterade tekniklösningen med dubbelcylinder, går det snabbt att även klyva klenare dimensioner. Klyvkraften regleras automatiskt från 3 upp till 13,2 ton. Det betyder att Easy 42 arbetar snabbare och med lägre kraft när klenare stockar klyvs. Det är en av flera unika egenskaper som gjort Easy 42 blivit den mest produktiva maskinen i sin storleksklass. Modell Easy 42 väger endast ca 1000 kg. Maskinen kan därför enkelt flyttas och transporteras med trepunktslyften, även av en medelstor traktor. Utrustad med självrengörande transportör och med stockbord blir woodmax Easy 42 en välfungerande produktionslinjen för krävande professionell vedproduktion. Vid önskemål kan stocken klyvas i upp till tolv delar. Mycket snabb vid hantering av klenare stockar. Stor kraft vid hantering av grova stockar. 420 mm 13,5 ton Sågsvärd mm mm mm kg 8 Tilläggsutrustning och mer detaljerad teknisk information återfinns på sidan 19. 9

6 Easy 38 HakkiPilke Easy 38 är det senaste tillskott i modellprogrammet. Maskinen kapar och klyver stockar upp till 38 cm i diameter. Maskinen är också utrustats med den senaste tekniken för el- styrd klyvning. Hydrauliska kapningen innebär att både kapning och klyvning sker snabbt, även av klenare stockar. Uppskattat är även det öppna arbetsområdet och användarvänligheten, men också att maskinen är mycket enkel att underhålla. Den fyra meter långa utmatningstransportören som vänder i sidled, är försedd med skräpavskiljare vilket effektivt ser till att brännveden hålls ren och därmed påskyndas torkningsprocessen. Dessa egenskaper gör att vi gärna rekommenderar HakkiPilke Easy 38 till dig som önskar en vedmaskin i den professionella produktkategorin. 380 mm 8 ton Sågsvärd 16 Ett säkert och öppet arbetsområde mm mm mm 880 kg Expert 37 HakkiPilke Expert 37 är utvecklad för volymtillverkning av brännved. Maskinen passar därför utmärkt även för krävande hemmaproduktion, alternativt som samägd maskin, dvs. när stora volymer brännved ska produceras. Trots att effektbehov är lågt, dvs. 7,5 kw och maskinen endast väger 750 kg, går det att klyva stockar med diameter upp till nära 40 cm. Maskinens produktionskapacitet kommer allra bäst till sin rätt vid klyvning av stockar i varierande grovlek. Specifikt för Expert 37 är att hastigheten regleras automatiskt efter grovleken på stocken som ska klyvas. Easy-utrustning HakkiPilke Expert 37 kan förses med Easy-utrustning och därmed erhålls förhöjd användarvänlighet samtidigt som även produktionskapaciteten ökar. Det är egenskaper som uppskattas av många yrkesmässiga användare. Observera att när maskinen förses med Easy-utrustning, blir det mycket enkelt att flytta stocken framåt och bakåt. Det blir också mycket enkelt att styra kapningen via den ergonomiskt placerade hydraulspaken. 370 mm 7 ton Sågsvärd mm mm mm 810 kg Ergonomisk och 10 enkel styrning. Tilläggsutrustning och mer detaljerad teknisk information återfinns på sidan

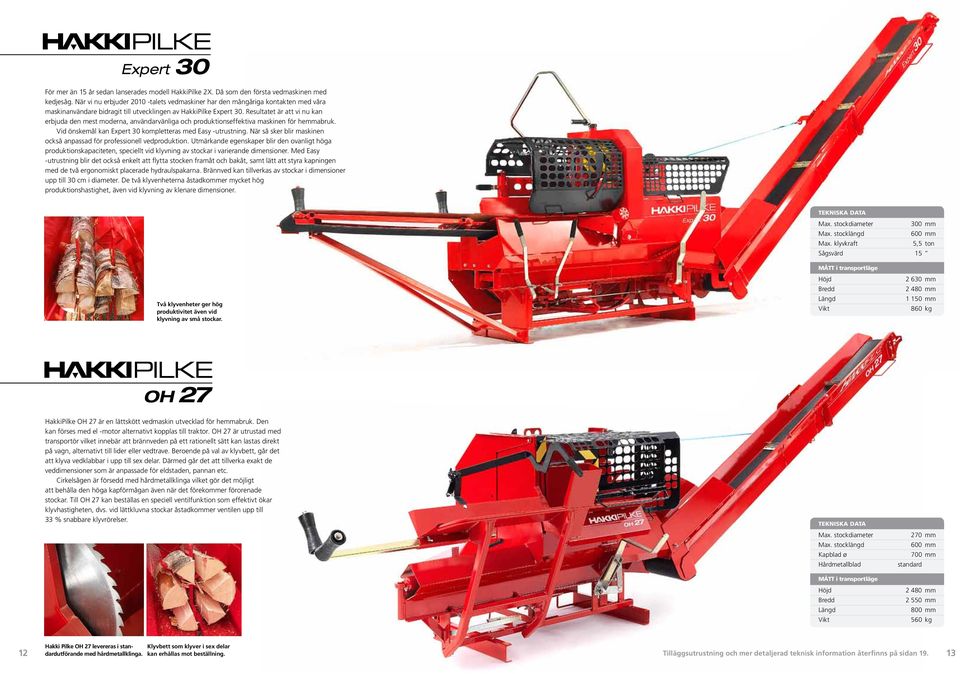

7 Expert 30 För mer än 15 år sedan lanserades modell HakkiPilke 2X. Då som den första vedmaskinen med kedjesåg. När vi nu erbjuder talets vedmaskiner har den mångåriga kontakten med våra maskinanvändare bidragit till utvecklingen av HakkiPilke Expert 30. Resultatet är att vi nu kan erbjuda den mest moderna, användarvänliga och produktionseffektiva maskinen för hemmabruk. Vid önskemål kan Expert 30 kompletteras med Easy -utrustning. När så sker blir maskinen också anpassad för professionell vedproduktion. Utmärkande egenskaper blir den ovanligt höga produktionskapaciteten, speciellt vid klyvning av stockar i varierande dimensioner. Med Easy -utrustning blir det också enkelt att flytta stocken framåt och bakåt, samt lätt att styra kapningen med de två ergonomiskt placerade hydraulspakarna. Brännved kan tillverkas av stockar i dimensioner upp till 30 cm i diameter. De två klyvenheterna åstadkommer mycket hög produktionshastighet, även vid klyvning av klenare dimensioner. 300 mm 5,5 ton Sågsvärd 15 Två klyvenheter ger hög produktivitet även vid klyvning av små stockar mm mm mm 860 kg OH 27 HakkiPilke OH 27 är en lättskött vedmaskin utvecklad för hemmabruk. Den kan förses med el -motor alternativt kopplas till traktor. OH 27 är utrustad med transportör vilket innebär att brännveden på ett rationellt sätt kan lastas direkt på vagn, alternativt till lider eller vedtrave. Beroende på val av klyvbett, går det att klyva vedklabbar i upp till sex delar. Därmed går det att tillverka exakt de veddimensioner som är anpassade för eldstaden, pannan etc. Cirkelsågen är försedd med hårdmetallklinga vilket gör det möjligt att behålla den höga kapförmågan även när det förekommer förorenade stockar. Till OH 27 kan beställas en speciell ventilfunktion som effektivt ökar klyvhastigheten, dvs. vid lättkluvna stockar åstadkommer ventilen upp till 33 % snabbare klyvrörelser. Kapblad ø Hårdmetallblad 270 mm 700 mm standard mm mm 800 mm 560 kg Klyvbett som klyver i sex delar Hakki Pilke OH 27 levereras i stan- 12 dardutförande med hårdmetallklinga. kan erhållas mot beställning. Tilläggsutrustning och mer detaljerad teknisk information återfinns på sidan

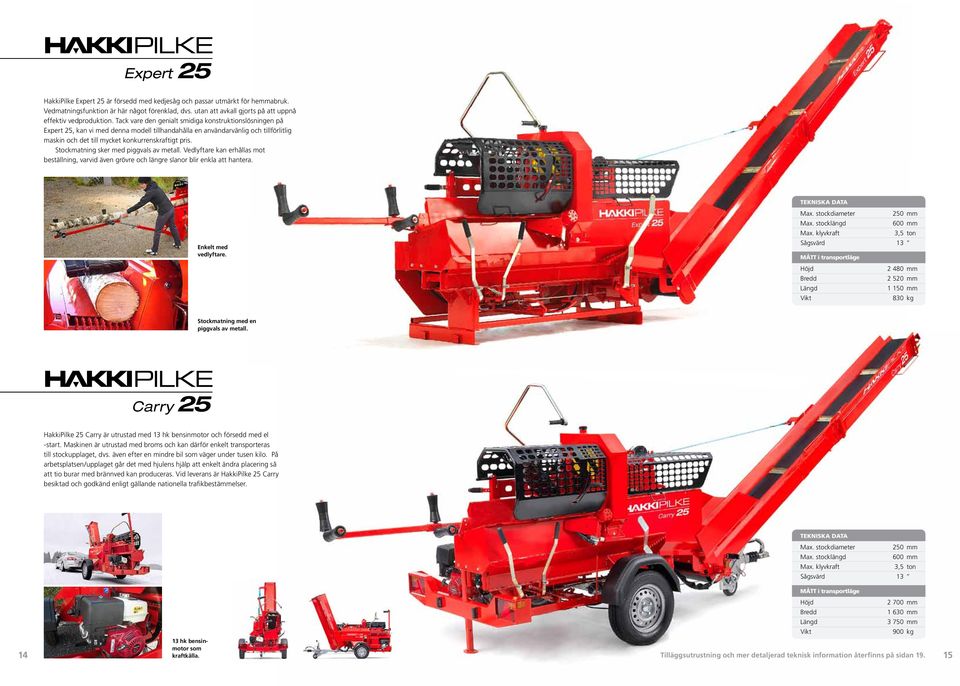

8 Expert 25 HakkiPilke Expert 25 är försedd med kedjesåg och passar utmärkt för hemmabruk. Vedmatningsfunktion är här något förenklad, dvs. utan att avkall gjorts på att uppnå effektiv vedproduktion. Tack vare den genialt smidiga konstruktionslösningen på Expert 25, kan vi med denna modell tillhandahålla en användarvänlig och tillförlitlig maskin och det till mycket konkurrenskraftigt pris. Stockmatning sker med piggvals av metall. Vedlyftare kan erhållas mot beställning, varvid även grövre och längre slanor blir enkla att hantera. Enkelt med vedlyftare. 250 mm 3,5 ton Sågsvärd mm mm mm 830 kg Stockmatning med en piggvals av metall. Carry 25 HakkiPilke 25 Carry är utrustad med 13 hk bensinmotor och försedd med el -start. Maskinen är utrustad med broms och kan därför enkelt transporteras till stockupplaget, dvs. även efter en mindre bil som väger under tusen kilo. På arbetsplatsen/upplaget går det med hjulens hjälp att enkelt ändra placering så att tio burar med brännved kan produceras. Vid leverans är HakkiPilke 25 Carry besiktad och godkänd enligt gällande nationella trafikbestämmelser. 13 hk bensinmotor som 250 mm 3,5 ton Sågsvärd kraftkälla. Tilläggsutrustning och mer detaljerad teknisk information återfinns på sidan mm mm mm 900 kg

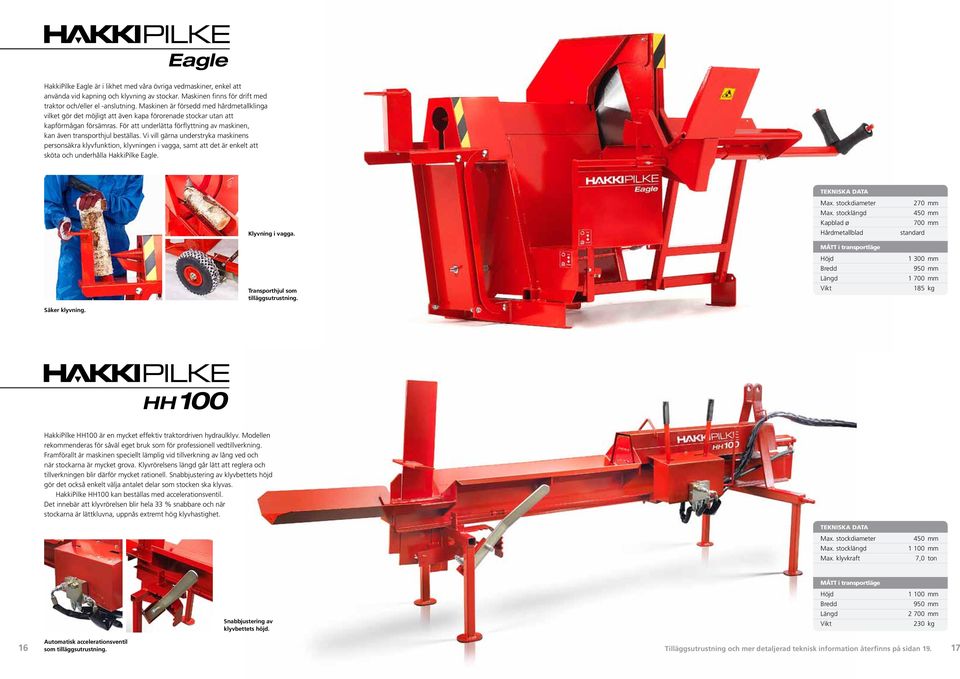

9 Eagle HakkiPilke Eagle är i likhet med våra övriga vedmaskiner, enkel att använda vid kapning och klyvning av stockar. Maskinen finns för drift med traktor och/eller el -anslutning. Maskinen är försedd med hårdmetallklinga vilket gör det möjligt att även kapa förorenade stockar utan att kapförmågan försämras. För att underlätta förflyttning av maskinen, kan även transporthjul beställas. Vi vill gärna understryka maskinens personsäkra klyvfunktion, klyvningen i vagga, samt att det är enkelt att sköta och underhålla HakkiPilke Eagle. Klyvning i vagga. Transporthjul som tilläggsutrustning. Kapblad ø Hårdmetallblad 270 mm 450 mm 700 mm standard mm 950 mm mm 185 kg Säker klyvning. HH100 HakkiPilke HH100 är en mycket effektiv traktordriven hydraulklyv. Modellen rekommenderas för såväl eget bruk som för professionell vedtillverkning. Framförallt är maskinen speciellt lämplig vid tillverkning av lång ved och när stockarna är mycket grova. Klyvrörelsens längd går lätt att reglera och tillverkningen blir därför mycket rationell. Snabbjustering av klyvbettets höjd gör det också enkelt välja antalet delar som stocken ska klyvas. HakkiPilke HH100 kan beställas med accelerationsventil. Det innebär att klyvrörelsen blir hela 33 % snabbare och när stockarna är lättkluvna, uppnås extremt hög klyvhastighet. 450 mm mm 7,0 ton Snabbjustering av klyvbettets höjd mm 950 mm mm 230 kg Automatisk accelerationsventil 16 som tilläggsutrustning. Tilläggsutrustning och mer detaljerad teknisk information återfinns på sidan

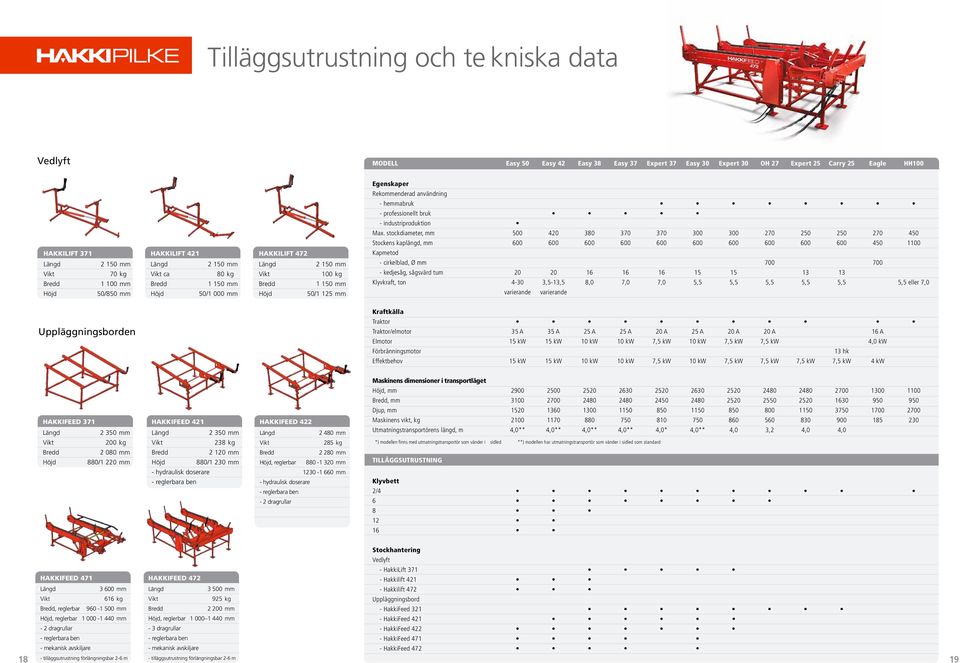

10 Tilläggsutrustning och te kniska data Vedlyft MODELL Easy 50 Easy 42 Easy 38 Easy 37 Expert 37 Easy 30 Expert 30 OH 27 Expert 25 Carry 25 Eagle HH100 Egenskaper Rekommenderad användning - hemmabruk - professionellt bruk - industriproduktion, mm Stockens kaplängd, mm HAKKILIFT mm 70 kg mm 50/850 mm HAKKILIFT mm ca 80 kg mm 50/1 000 mm HAKKILIFT mm 100 kg mm 50/1 125 mm Kapmetod - cirkelblad, Ø mm kedjesåg, sågsvärd tum Klyvkraft, ton ,5-13,5 8,0 7,0 7,0 5,5 5,5 5,5 5,5 5,5 5,5 eller 7,0 varierande varierande Kraftkälla Uppläggningsborden Traktor Traktor/elmotor 35 A 35 A 25 A 25 A 20 A 25 A 20 A 20 A 16 A Elmotor 15 kw 15 kw 10 kw 10 kw 7,5 kw 10 kw 7,5 kw 7,5 kw 4,0 kw Förbränningsmotor 13 hk Effektbehov 15 kw 15 kw 10 kw 10 kw 7,5 kw 10 kw 7,5 kw 7,5 kw 7,5 kw 7,5 kw 4 kw Maskinens dimensioner i transportläget, mm , mm Djup, mm HAKKIFEED mm 200 kg mm 880/1 220 mm HAKKIFEED mm 238 kg mm 880/1 230 mm - hydraulisk doserare - reglerbara ben HAKKIFEED mm 285 kg mm, reglerbar mm mm - hydraulisk doserare - reglerbara ben - 2 dragrullar Maskinens vikt, kg Utmatningstransportörens längd, m 4,0** 4,0** 4,0** 4,0** 4,0* 4,0** 4,0 3,2 4,0 4,0 *) modellen finns med utmatningstransportör som vänder i sidled **) modellen har utmatningstransportör som vänder i sidled som standard TILLÄGGSUTRUSTNING Klyvbett 2/ Stockhantering Vedlyft - HakkiLift 371 HAKKIFEED HAKKIFEED mm - Hakkilift Hakkilift kg 925 kg Uppläggningsbord, reglerbar mm mm - HakkiFeed 321, reglerbar mm - 2 dragrullar - reglerbara ben - mekanisk avskiljare, reglerbar mm - 3 dragrullar - reglerbara ben - mekanisk avskiljare - HakkiFeed HakkiFeed HakkiFeed HakkiFeed tilläggsutrustning förlängningsbar 2-6 m - tilläggsutrustning förlängningsbar 2-6 m 18 19

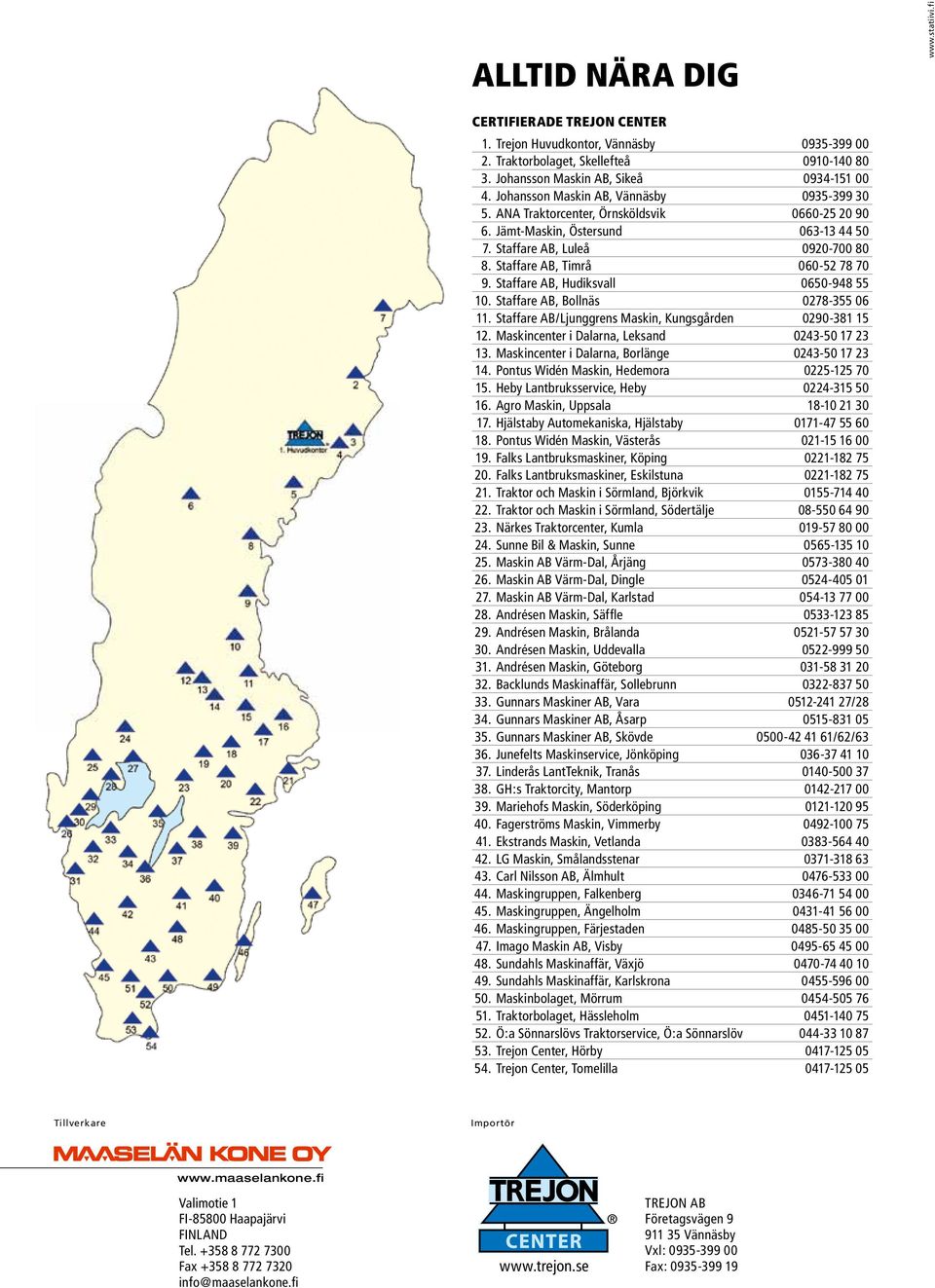

11 ALLTID NÄRA DIG CERTIFIERADE TREJON CENTER 1. Trejon Huvudkontor, Vännäsby Traktorbolaget, Skellefteå Johansson Maskin AB, Sikeå Johansson Maskin AB, Vännäsby ANA Traktorcenter, Örnsköldsvik Jämt-Maskin, Östersund Staffare AB, Luleå Staffare AB, Timrå Staffare AB, Hudiksvall Staffare AB, Bollnäs Staffare AB/Ljunggrens Maskin, Kungsgården Maskincenter i Dalarna, Leksand Maskincenter i Dalarna, Borlänge Pontus Widén Maskin, Hedemora Heby Lantbruksservice, Heby Agro Maskin, Uppsala Hjälstaby Automekaniska, Hjälstaby Pontus Widén Maskin, Västerås Falks Lantbruksmaskiner, Köping Falks Lantbruksmaskiner, Eskilstuna Traktor och Maskin i Sörmland, Björkvik Traktor och Maskin i Sörmland, Södertälje Närkes Traktorcenter, Kumla Sunne Bil & Maskin, Sunne Maskin AB Värm-Dal, Årjäng Maskin AB Värm-Dal, Dingle Maskin AB Värm-Dal, Karlstad Andrésen Maskin, Säffle Andrésen Maskin, Brålanda Andrésen Maskin, Uddevalla Andrésen Maskin, Göteborg Backlunds Maskinaffär, Sollebrunn Gunnars Maskiner AB, Vara / Gunnars Maskiner AB, Åsarp Gunnars Maskiner AB, Skövde /62/ Junefelts Maskinservice, Jönköping Linderås LantTeknik, Tranås GH:s Traktorcity, Mantorp Mariehofs Maskin, Söderköping Fagerströms Maskin, Vimmerby Ekstrands Maskin, Vetlanda LG Maskin, Smålandsstenar Carl Nilsson AB, Älmhult Maskingruppen, Falkenberg Maskingruppen, Ängelholm Maskingruppen, Färjestaden Imago Maskin AB, Visby Sundahls Maskinaffär, Växjö Sundahls Maskinaffär, Karlskrona Maskinbolaget, Mörrum Traktorbolaget, Hässleholm Ö:a Sönnarslövs Traktorservice, Ö:a Sönnarslöv Trejon Center, Hörby Trejon Center, Tomelilla Tillverkare Importör Valimotie 1 FI Haapajärvi FINLAND Tel Fax info@maaselankone.fi TREJON AB Företagsvägen Vännäsby Vxl: Fax:
