1 Svenska 130/160 LEGUAN Member of Avant Group

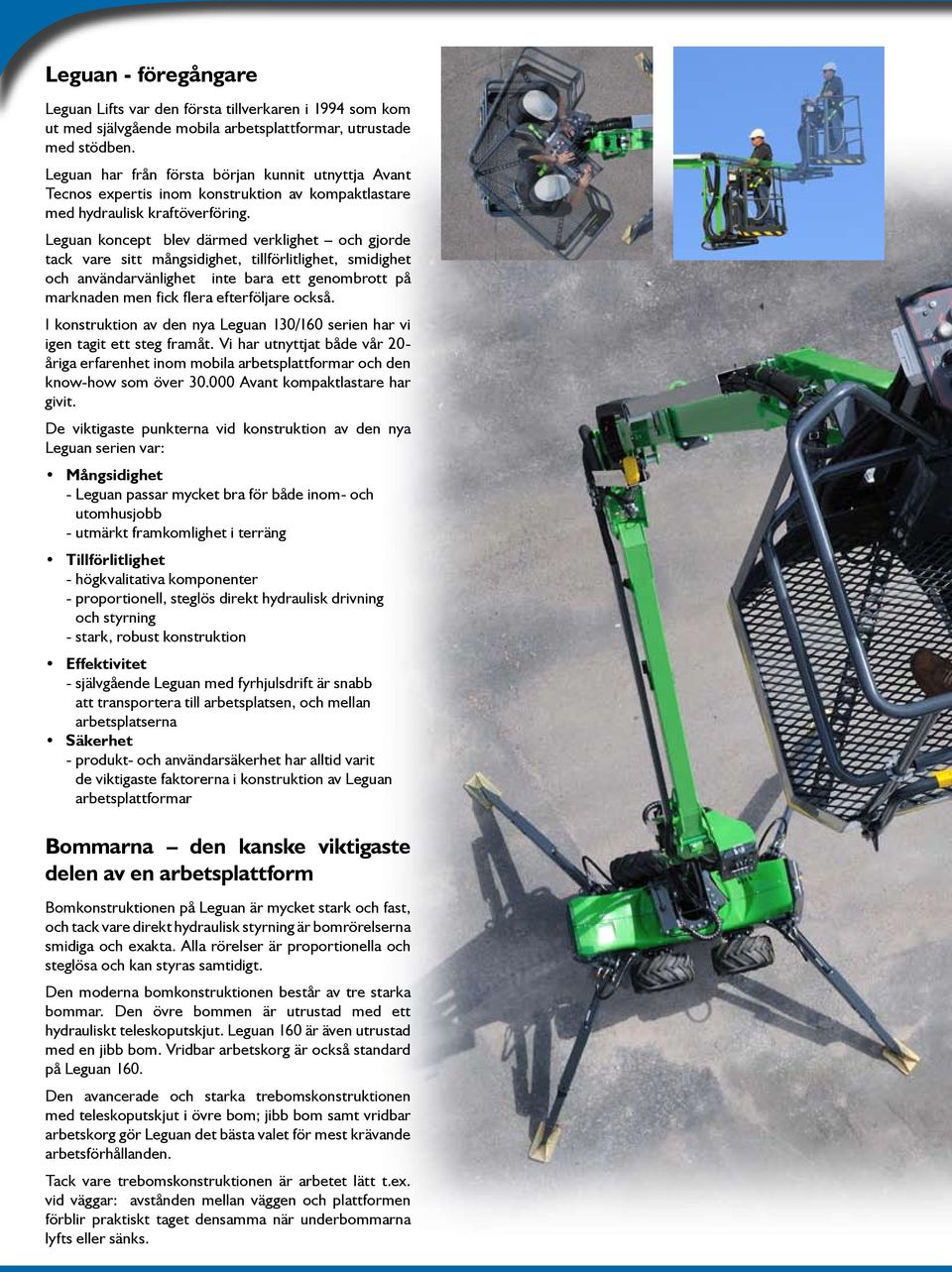

2 Leguan - föregångare Leguan Lifts var den första tillverkaren i 1994 som kom ut med självgående mobila arbetsplattformar, utrustade med stödben. Leguan har från första början kunnit utnyttja Avant Tecnos expertis inom konstruktion av kompaktlastare med hydraulisk kraftöverföring. Leguan koncept blev därmed verklighet och gjorde tack vare sitt mångsidighet, tillförlitlighet, smidighet och användarvänlighet inte bara ett genombrott på marknaden men fick flera efterföljare också. I konstruktion av den nya Leguan 130/160 serien har vi igen tagit ett steg framåt. Vi har utnyttjat både vår 20- åriga erfarenhet inom mobila arbetsplattformar och den know-how som över Avant kompaktlastare har givit. De viktigaste punkterna vid konstruktion av den nya Leguan serien var: Mångsidighet - Leguan passar mycket bra för både inom- och utomhusjobb - utmärkt framkomlighet i terräng Tillförlitlighet - högkvalitativa komponenter - proportionell, steglös direkt hydraulisk drivning och styrning - stark, robust konstruktion Effektivitet - självgående Leguan med fyrhjulsdrift är snabb att transportera till arbetsplatsen, och mellan arbetsplatserna Säkerhet - produkt- och användarsäkerhet har alltid varit de viktigaste faktorerna i konstruktion av Leguan arbetsplattformar Bommarna den kanske viktigaste delen av en arbetsplattform Bomkonstruktionen på Leguan är mycket stark och fast, och tack vare direkt hydraulisk styrning är bomrörelserna smidiga och exakta. Alla rörelser är proportionella och steglösa och kan styras samtidigt. Den moderna bomkonstruktionen består av tre starka bommar. Den övre bommen är utrustad med ett hydrauliskt teleskoputskjut. Leguan 160 är även utrustad med en jibb bom. Vridbar arbetskorg är också standard på Leguan 160. Den avancerade och starka trebomskonstruktionen med teleskoputskjut i övre bom; jibb bom samt vridbar arbetskorg gör Leguan det bästa valet för mest krävande arbetsförhållanden. Tack vare trebomskonstruktionen är arbetet lätt t.ex. vid väggar: avstånden mellan väggen och plattformen förblir praktiskt taget densamma när underbommarna lyfts eller sänks.

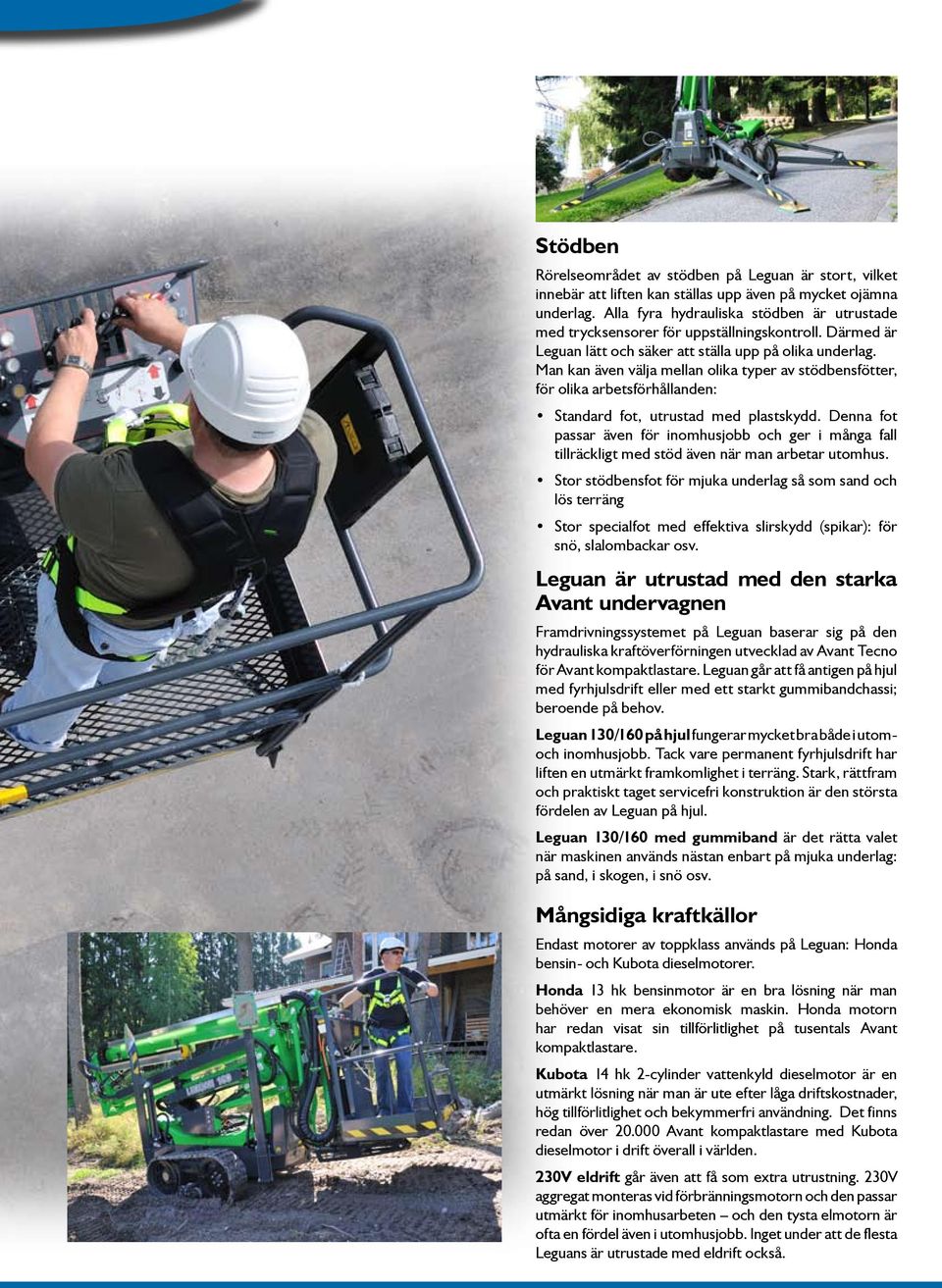

3 Stödben Rörelseområdet av stödben på Leguan är stort, vilket innebär att liften kan ställas upp även på mycket ojämna underlag. Alla fyra hydrauliska stödben är utrustade med trycksensorer för uppställningskontroll. Därmed är Leguan lätt och säker att ställa upp på olika underlag. Man kan även välja mellan olika typer av stödbensfötter, för olika arbetsförhållanden: Standard fot, utrustad med plastskydd. Denna fot passar även för inomhusjobb och ger i många fall tillräckligt med stöd även när man arbetar utomhus. Stor stödbensfot för mjuka underlag så som sand och lös terräng Stor specialfot med effektiva slirskydd (spikar): för snö, slalombackar osv. Leguan är utrustad med den starka Avant undervagnen Framdrivningssystemet på Leguan baserar sig på den hydrauliska kraftöverförningen utvecklad av Avant Tecno för Avant kompaktlastare. Leguan går att få antigen på hjul med fyrhjulsdrift eller med ett starkt gummibandchassi; beroende på behov. Leguan 130/160 på hjul fungerar mycket bra både i utomoch inomhusjobb. Tack vare permanent fyrhjulsdrift har liften en utmärkt framkomlighet i terräng. Stark, rättfram och praktiskt taget servicefri konstruktion är den största fördelen av Leguan på hjul. Leguan 130/160 med gummiband är det rätta valet när maskinen används nästan enbart på mjuka underlag: på sand, i skogen, i snö osv. Mångsidiga kraftkällor Endast motorer av toppklass används på Leguan: Honda bensin- och Kubota dieselmotorer. Honda 13 hk bensinmotor är en bra lösning när man behöver en mera ekonomisk maskin. Honda motorn har redan visat sin tillförlitlighet på tusentals Avant kompaktlastare. Kubota 14 hk 2-cylinder vattenkyld dieselmotor är en utmärkt lösning när man är ute efter låga driftskostnader, hög tillförlitlighet och bekymmerfri användning. Det finns redan över Avant kompaktlastare med Kubota dieselmotor i drift överall i världen. 230V eldrift går även att få som extra utrustning. 230V aggregat monteras vid förbränningsmotorn och den passar utmärkt för inomhusarbeten och den tysta elmotorn är ofta en fördel även i utomhusjobb. Inget under att de flesta Leguans är utrustade med eldrift också.

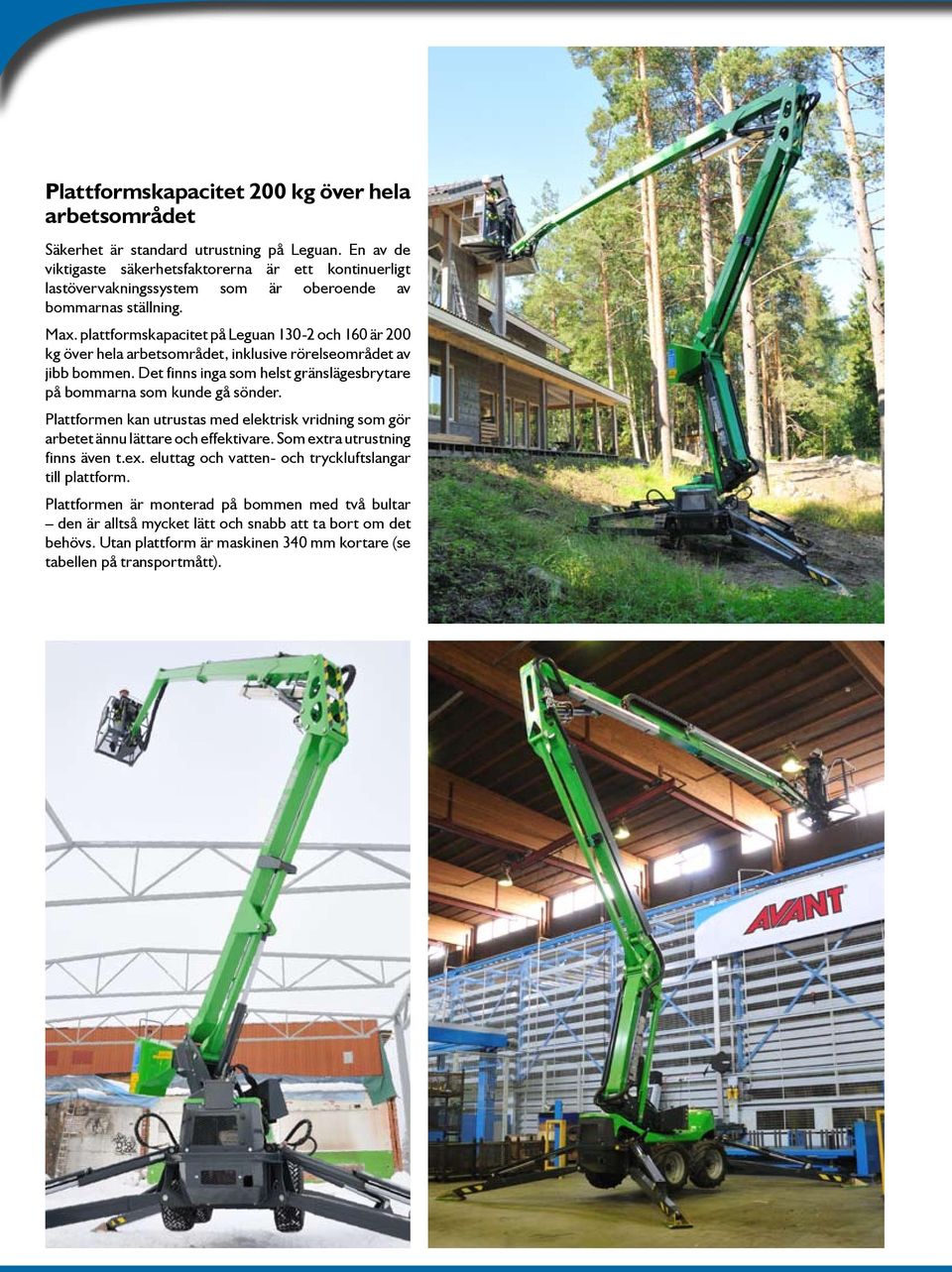

4 Plattformskapacitet 200 kg över hela arbetsområdet Säkerhet är standard utrustning på Leguan. En av de viktigaste säkerhetsfaktorerna är ett kontinuerligt lastövervakningssystem som är oberoende av bommarnas ställning. Max. plattformskapacitet på Leguan och 160 är 200 kg över hela arbetsområdet, inklusive rörelseområdet av jibb bommen. Det finns inga som helst gränslägesbrytare på bommarna som kunde gå sönder. Plattformen kan utrustas med elektrisk vridning som gör arbetet ännu lättare och effektivare. Som extra utrustning finns även t.ex. eluttag och vatten- och tryckluftslangar till plattform. Plattformen är monterad på bommen med två bultar den är alltså mycket lätt och snabb att ta bort om det behövs. Utan plattform är maskinen 340 mm kortare (se tabellen på transportmått).

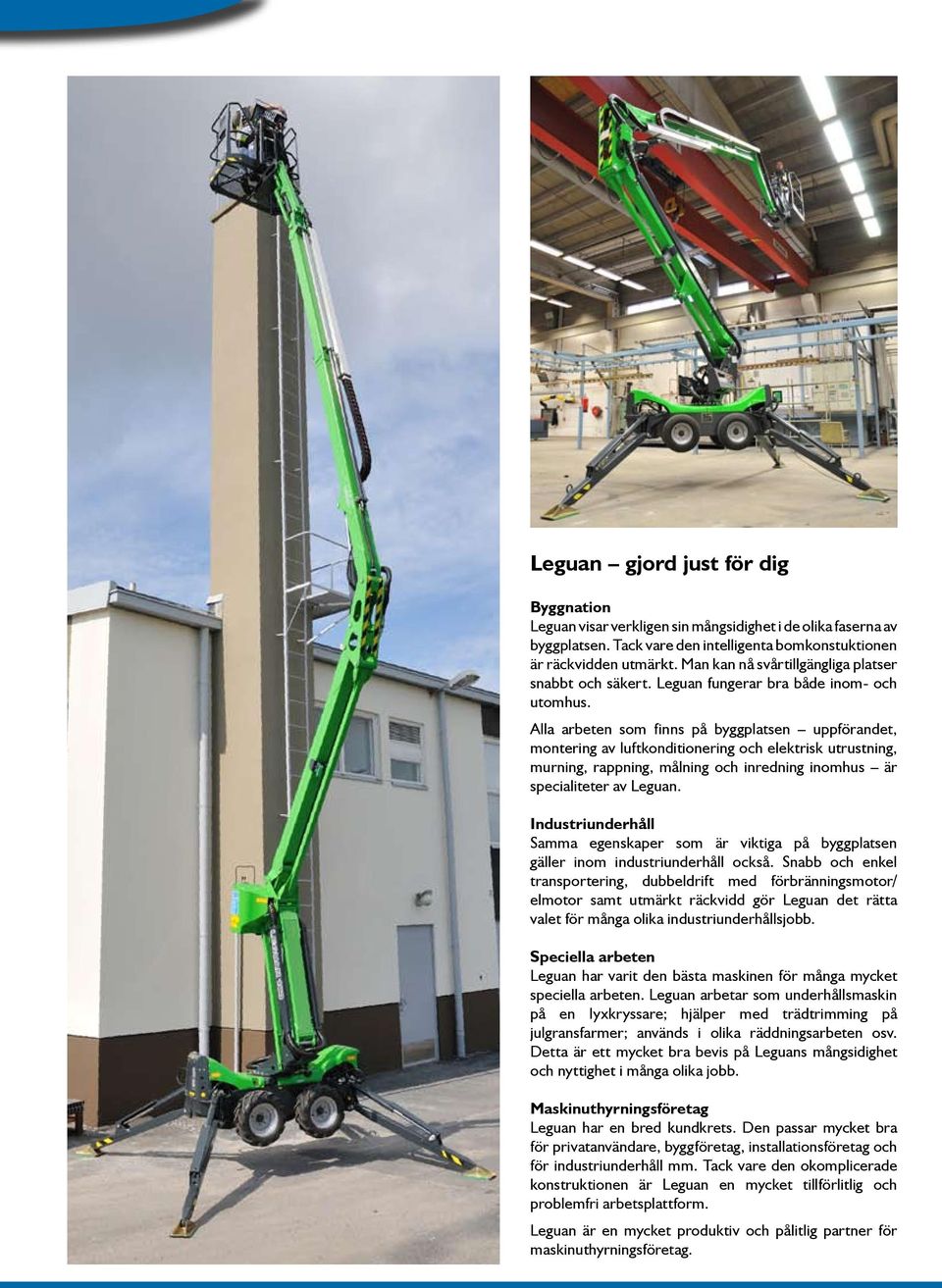

5 Leguan gjord just för dig Byggnation Leguan visar verkligen sin mångsidighet i de olika faserna av byggplatsen. Tack vare den intelligenta bomkonstuktionen är räckvidden utmärkt. Man kan nå svårtillgängliga platser snabbt och säkert. Leguan fungerar bra både inom- och utomhus. Alla arbeten som finns på byggplatsen uppförandet, montering av luftkonditionering och elektrisk utrustning, murning, rappning, målning och inredning inomhus är specialiteter av Leguan. Industriunderhåll Samma egenskaper som är viktiga på byggplatsen gäller inom industriunderhåll också. Snabb och enkel transportering, dubbeldrift med förbränningsmotor/ elmotor samt utmärkt räckvidd gör Leguan det rätta valet för många olika industriunderhållsjobb. Speciella arbeten Leguan har varit den bästa maskinen för många mycket speciella arbeten. Leguan arbetar som underhållsmaskin på en lyxkryssare; hjälper med trädtrimming på julgransfarmer; används i olika räddningsarbeten osv. Detta är ett mycket bra bevis på Leguans mångsidighet och nyttighet i många olika jobb. Maskinuthyrningsföretag Leguan har en bred kundkrets. Den passar mycket bra för privatanvändare, byggföretag, installationsföretag och för industriunderhåll mm. Tack vare den okomplicerade konstruktionen är Leguan en mycket tillförlitlig och problemfri arbetsplattform. Leguan är en mycket produktiv och pålitlig partner för maskinuthyrningsföretag.

6 Tekniska data LEGUAN LEGUAN LEGUAN 160 Arbetshöjd 13,1 m 13,1 m 15,9 m Plattformshöjd 11,1 m 11,1 m 13,9 m Räckvidd 6,30 m 6,30 m 6,65 m Plattformskapacitet över hela arbetsområdet 130 kg / 1 henk. 200 kg / 2 henk. 200 kg / 2 henk. Transportlängd 5,00 m 5,20 m 4,94 m Plattformsmått (b x l) 0,85 m x 0,70 m 1,30 m x 0,75 m 1,30 m x 0,75 m Vridning av plattform ej tillgänglig 90º (±45º) 90º (±45º) Bomsväng 360º 360º 360º Klättringsförmåga 35 % 35 % 35 % Stödmått 3,29 m x 3,26 m 3,29 m x 3,26 m 3,29 m x 3,26 m Max. lutning för stödben 13º 13º 12º Vikt med hjul 1800 kg 1900 kg 2100 kg Vikt med gummiband 2000 kg 2100 kg 2300 kg Motor Framdrivning (sluten hydraulkrets) Kubota 14 hk diesel Honda 13 hk bensin Kubota 14 hk diesel Kubota 14 hk diesel 230 V 230 V 230 V 4WD 4WD 4WD Gummiband Gummiband Gummiband Max. körhastighet 1,0 km/h / 4,0 km/h 1,5 km/h / 4,5 km/h 1,5 km/h / 4,5 km/h Startbatteri 12V / 43 Ah 12V / 43 Ah 12V / 43 Ah Leguan 130 Leguan 160 m 700/750 mm mm se tabell 14º 30º mm se tabell 2120 mm 750 mm mm mm Transportmått LEGUAN 130 LEGUAN 160 Transportlängd utan plattform 4,74 m 4,60 m Höjd med 23 hjul 1,94 m 2,02 m med 20 hjul 1,91 m 1,99 m med gummiband 1,94 m 2,01 m Width med 23 hjul 1,30 m 1,30 m med 20 hjul 1,00 m 1,25 m med gummiband 1,28 m 1,28 m 3260 mm 850/1300 mm Extra utrustning 230V eldrift 230V vid plattform, två uttag Gummiband Vita däck eller gummiband, färgar ej av sig Vatten- / hydraulslang till plattform Motorvärmare med termostat för Kubota dieselmotor GPS positionering med fjärrstopp och positionsinformation Plastskyddsbelagda stödbensfötter Extra stora stödbensfötter 3290 mm Extra stora stödbensfötter med slirskydd Styrning från marknivå Blinkljus till stödben och bom Plattformsgolv av nätplåt Släpvagn speciellt konstruerad för Leguan 12V starthjälputtag på chassit

7 Leguan släpvagn Vi har konstruerat ett högkvalitativt släpvagn som är speciellt avsedd för transportering av Leguan. Gör Leguan ännu mångsidigare, eftersom den kan uppställas och användas på släpvagn på samma sätt som en egentlig släpvagnslift. Lasting och fästning av Leguan på släpvagnen är snabbt, lätt och säkert alla detaljer är väl genomtänkta. Släpvagnen passar bra även för transportering av Avant kompaktlastare.

8 Vi förbehåller oss rätten till tekniska förändringar. LEGUAN LIFTS OY Ylötie 1, FI Ylöjärvi, Finland Tel Fax leguan@avanttecno.com
