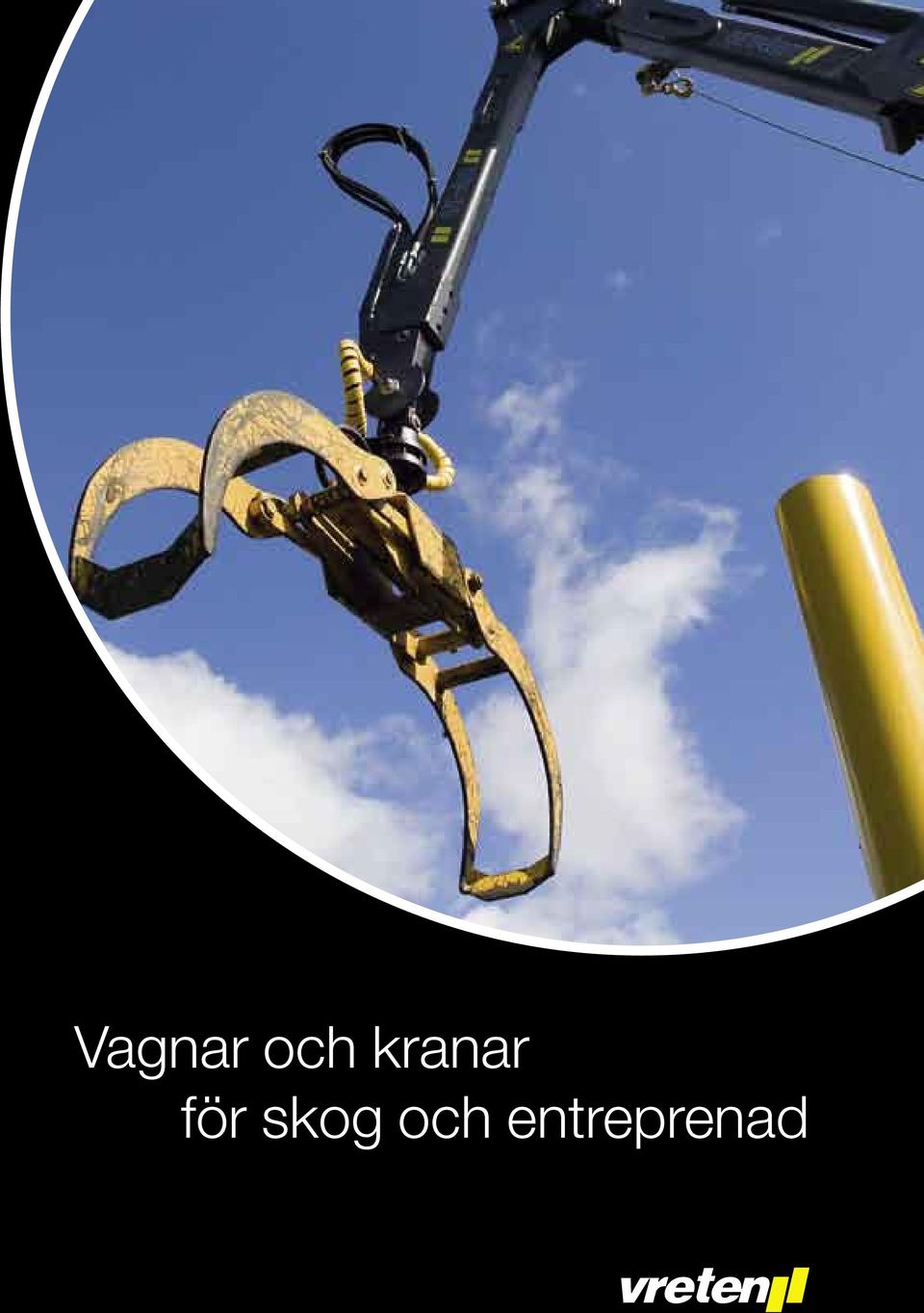

1 Vagnar och kranar för skog och entreprenad

2 Svensk kvalitetstillverk Vreten AB

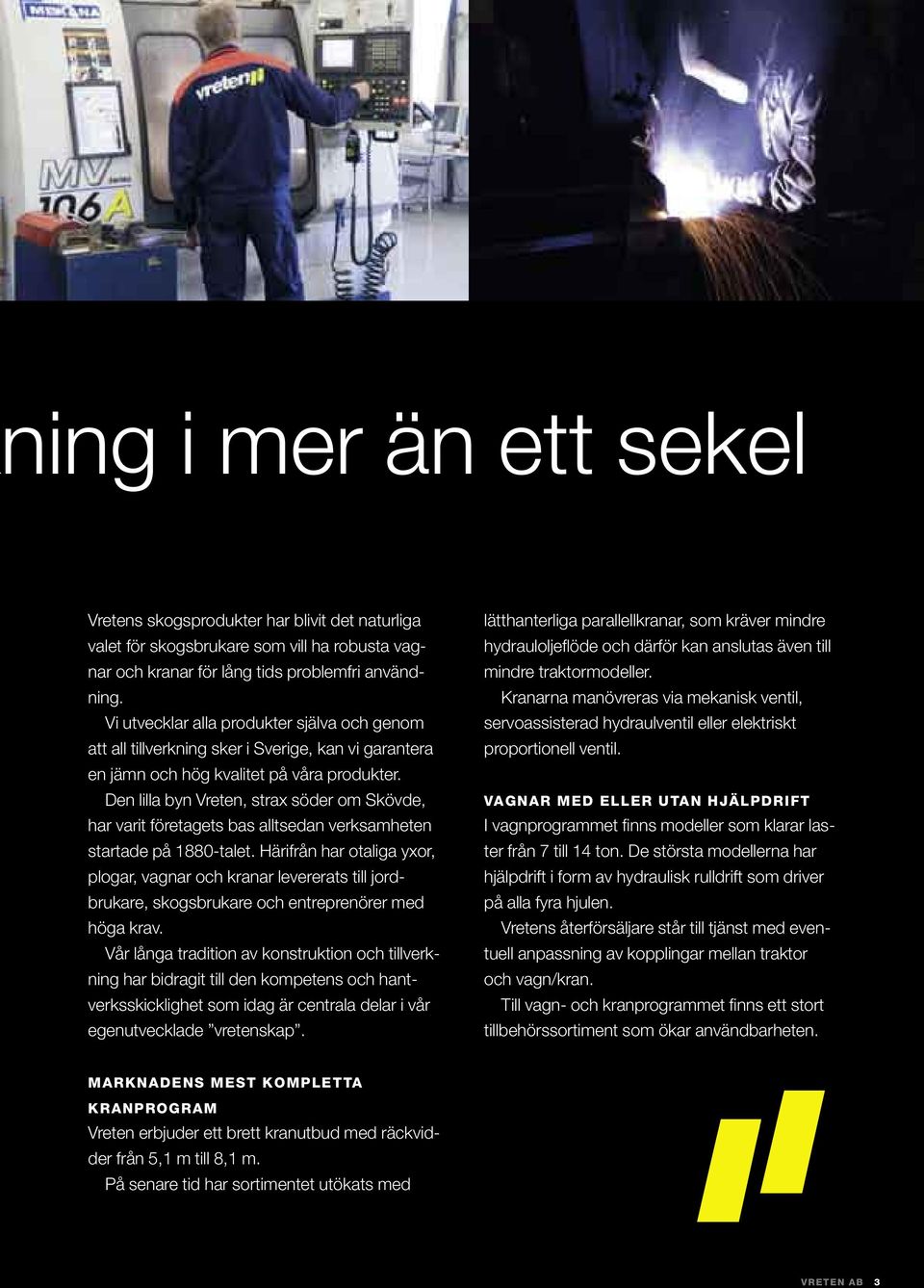

3 ning i mer än ett sekel Vretens skogsprodukter har blivit det naturliga valet för skogsbrukare som vill ha robusta vagnar och kranar för lång tids problemfri användning. Vi utvecklar alla produkter själva och genom att all tillverkning sker i Sverige, kan vi garantera en jämn och hög kvalitet på våra produkter. Den lilla byn Vreten, strax söder om Skövde, har varit företagets bas alltsedan verksamheten startade på 1880-talet. Härifrån har otaliga yxor, plogar, vagnar och kranar levererats till jordbrukare, skogsbrukare och entreprenörer med höga krav. Vår långa tradition av konstruktion och tillverkning har bidragit till den kompetens och hantverksskicklighet som idag är centrala delar i vår egenutvecklade vretenskap. lätthanterliga parallellkranar, som kräver mindre hydrauloljeflöde och därför kan anslutas även till mindre traktormodeller. Kranarna manövreras via mekanisk ventil, servoassisterad hydraulventil eller elektriskt proportionell ventil. Vagnar med eller utan hjälpdrift I vagnprogrammet finns modeller som klarar laster från 7 till 14 ton. De största modellerna har hjälpdrift i form av hydraulisk rulldrift som driver på alla fyra hjulen. Vretens återförsäljare står till tjänst med eventuell anpassning av kopplingar mellan traktor och vagn/kran. Till vagn- och kranprogrammet finns ett stort tillbehörssortiment som ökar användbarheten. Marknadens mest kompletta kranprogram Vreten erbjuder ett brett kranutbud med räckvidder från 5,1 m till 8,1 m. På senare tid har sortimentet utökats med Vreten AB

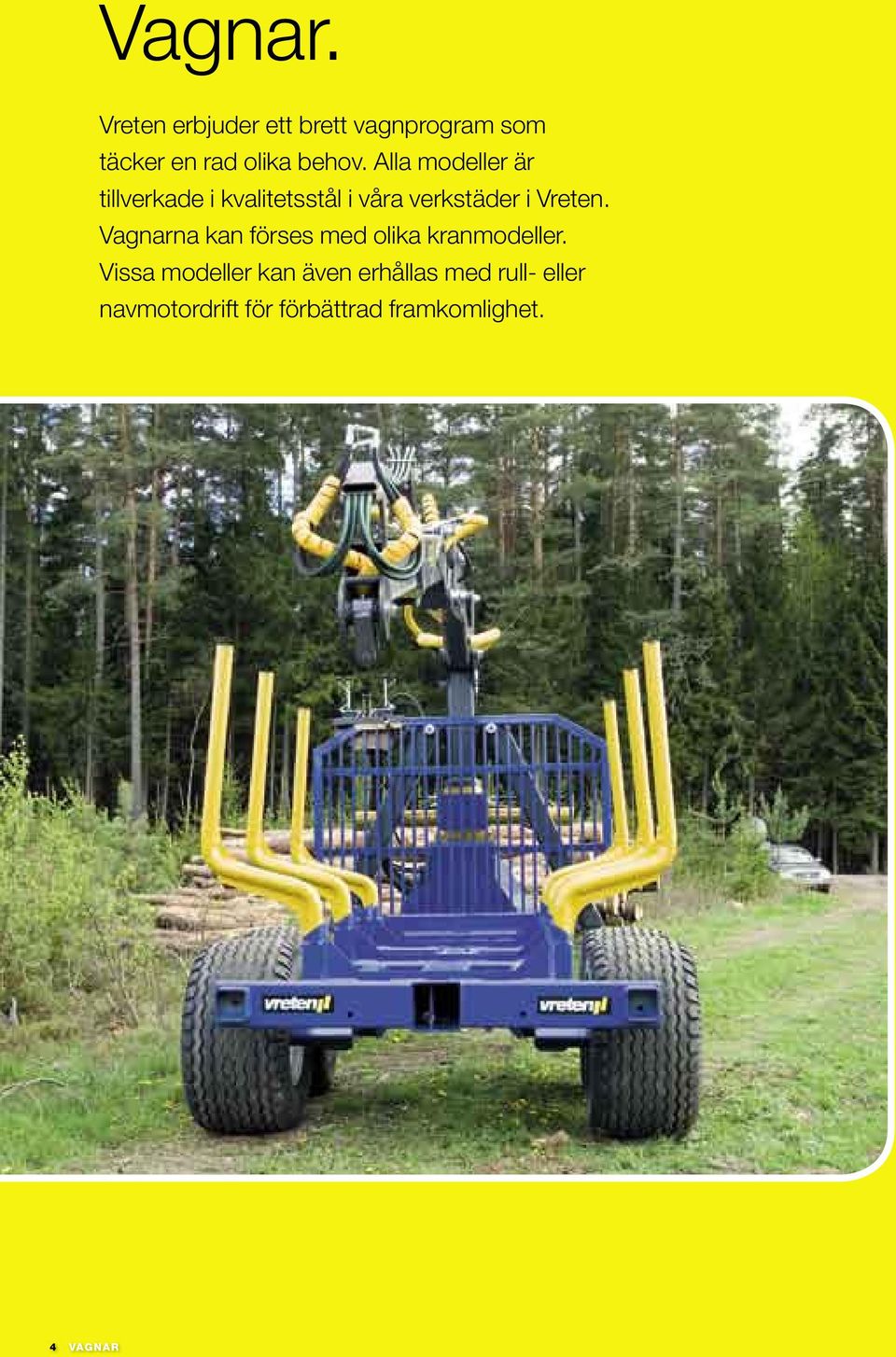

4 Vagnar. Vreten erbjuder ett brett vagnprogram som täcker en rad olika behov. Alla modeller är tillverkade i kvalitetsstål i våra verkstäder i Vreten. Vagnarna kan förses med olika kranmodeller. Vissa modeller kan även erhållas med rull- eller navmotordrift för förbättrad framkomlighet. Vagnar

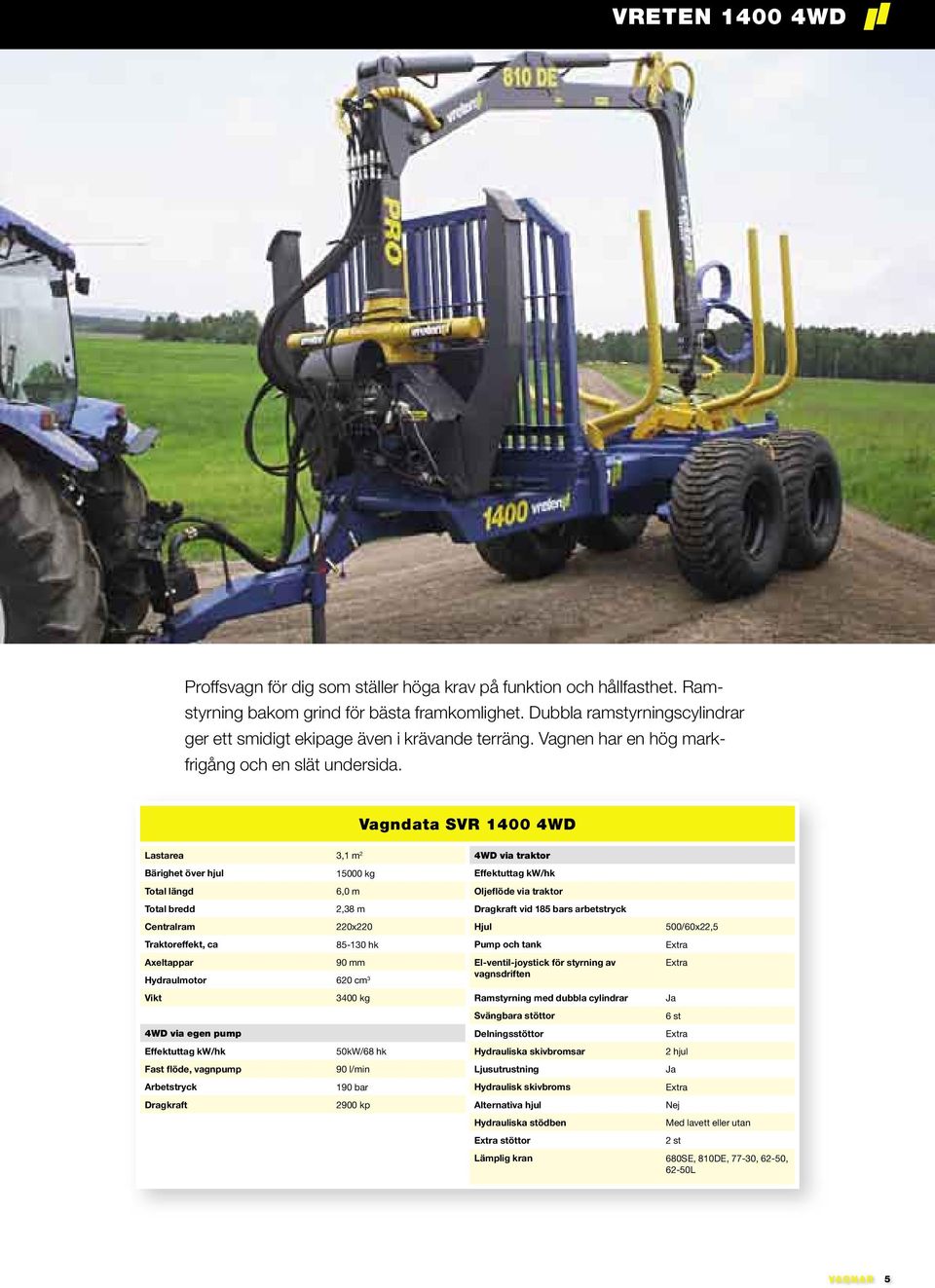

5 VRETEN WD Proffsvagn för dig som ställer höga krav på funktion och hållfasthet. Ramstyrning bakom grind för bästa framkomlighet. Dubbla ramstyrningscylindrar ger ett smidigt ekipage även i krävande terräng. Vagnen har en hög markfrigång och en slät undersida. Vagndata SVR WD Lastarea 3,1 m 2 Bärighet över hjul kg Total längd 6,0 m Total bredd 2,38 m Centralram 220x220 Traktoreffekt, ca hk Axeltappar 90 mm Hydraulmotor 620 cm kg 4WD via egen pump Effektuttag kw/hk 50kW/68 hk Fast flöde, vagnpump 90 l/min Arbetstryck 190 bar Dragkraft 2900 kp 4WD via traktor Effektuttag kw/hk Oljeflöde via traktor Dragkraft vid 185 bars arbetstryck Hjul Pump och tank El-ventil-joystick för styrning av vagnsdriften 500/60x22,5 Ramstyrning med dubbla cylindrar Ja Svängbara stöttor 6 st Delningsstöttor Hydrauliska skivbromsar 2 hjul Ljusutrustning Ja Hydraulisk skivbroms Alternativa hjul Hydrauliska stödben Med lavett eller utan stöttor 2 st Lämplig kran 680SE, 810DE, 77-30, 62-50, 62-50L Vagnar

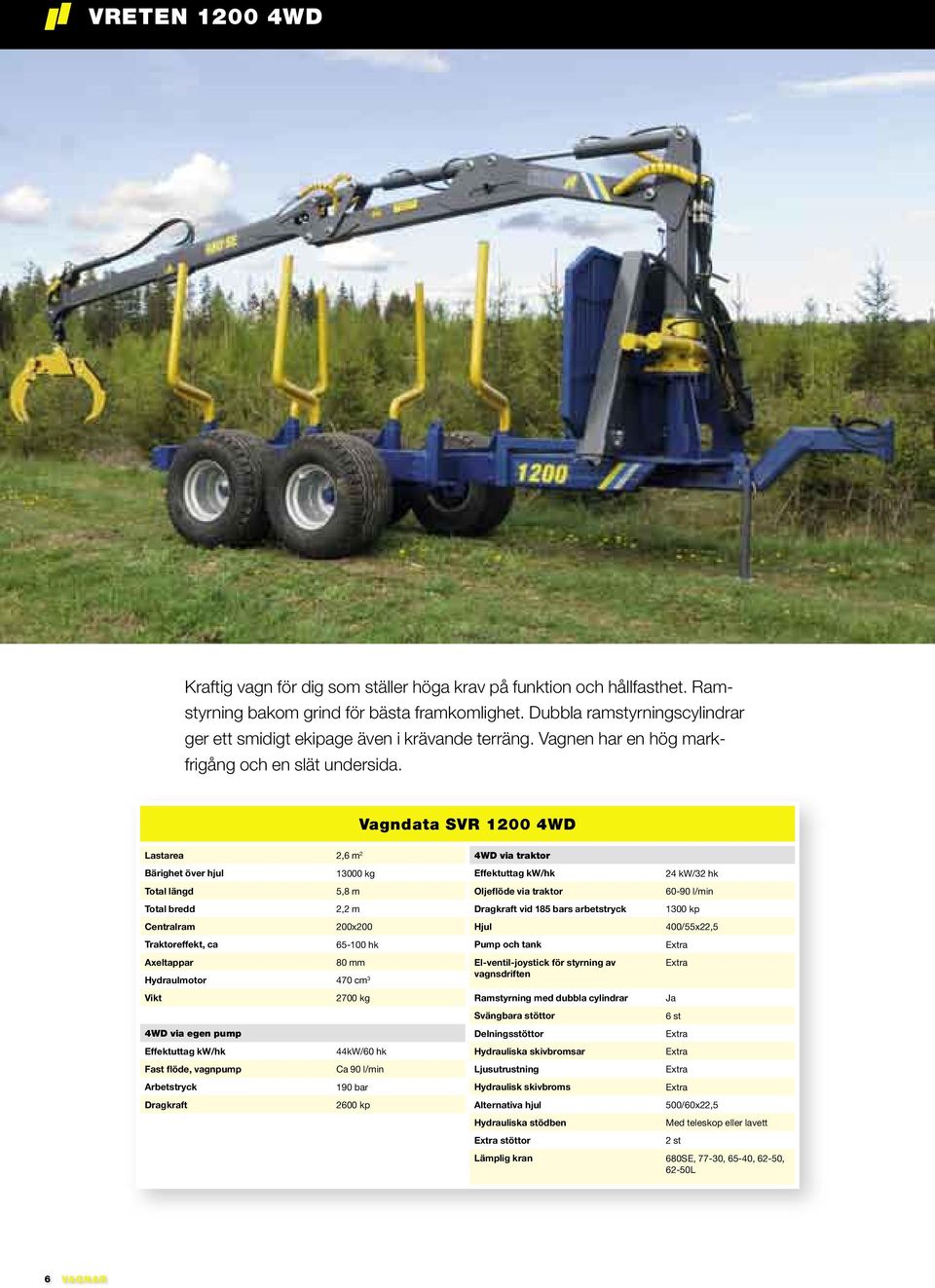

6 VRETEN WD Kraftig vagn för dig som ställer höga krav på funktion och hållfasthet. Ramstyrning bakom grind för bästa framkomlighet. Dubbla ramstyrningscylindrar ger ett smidigt ekipage även i krävande terräng. Vagnen har en hög markfrigång och en slät undersida. Vagndata SVR WD Lastarea 2,6 m 2 Bärighet över hjul kg Total längd 5,8 m Total bredd 2,2 m Centralram 200x200 Traktoreffekt, ca hk Axeltappar 80 mm Hydraulmotor 470 cm kg 4WD via egen pump Effektuttag kw/hk 44kW/60 hk Fast flöde, vagnpump Ca 90 l/min Arbetstryck 190 bar Dragkraft 2600 kp 4WD via traktor Effektuttag kw/hk Oljeflöde via traktor Dragkraft vid 185 bars arbetstryck Hjul Pump och tank El-ventil-joystick för styrning av vagnsdriften 24 kw/32 hk l/min 1300 kp 400/55x22,5 Ramstyrning med dubbla cylindrar Ja Svängbara stöttor 6 st Delningsstöttor Hydrauliska skivbromsar Ljusutrustning Hydraulisk skivbroms Alternativa hjul 500/60x22,5 Hydrauliska stödben Med teleskop eller lavett stöttor 2 st Lämplig kran 680SE, 77-30, 65-40, 62-50, 62-50L Vagnar

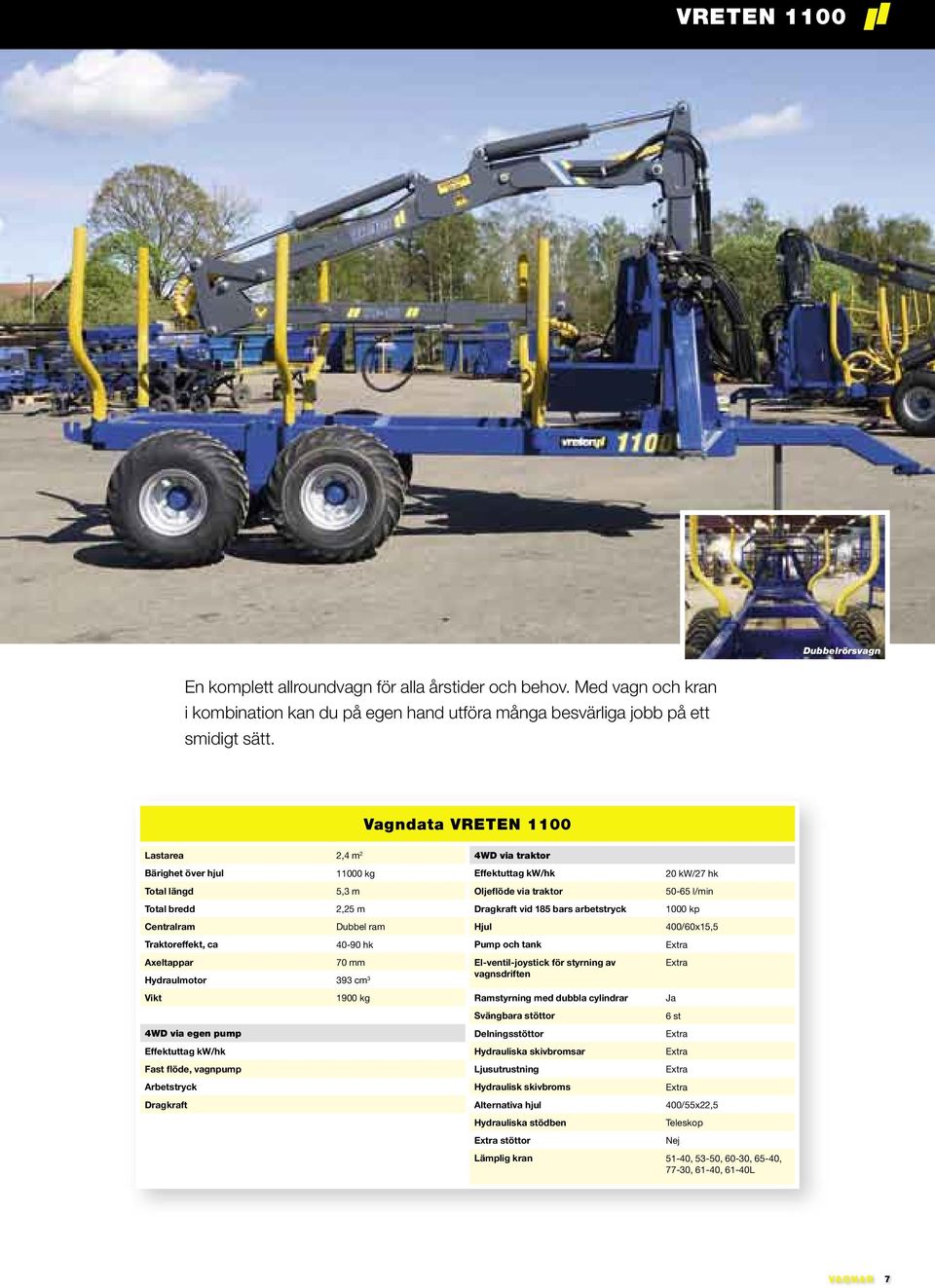

7 VRETEN 1100 Dubbelrörsvagn En komplett allroundvagn för alla årstider och behov. Med vagn och kran i kombination kan du på egen hand utföra många besvärliga jobb på ett smidigt sätt. Vagndata VRETEN 1100 Lastarea 2,4 m 2 Bärighet över hjul kg Total längd 5,3 m Total bredd 2,25 m Centralram Dubbel ram Traktoreffekt, ca hk Axeltappar 70 mm Hydraulmotor 393 cm kg 4WD via egen pump Effektuttag kw/hk Fast flöde, vagnpump Arbetstryck Dragkraft 4WD via traktor Effektuttag kw/hk Oljeflöde via traktor Dragkraft vid 185 bars arbetstryck Hjul Pump och tank El-ventil-joystick för styrning av vagnsdriften Ramstyrning med dubbla cylindrar Svängbara stöttor Delningsstöttor Hydrauliska skivbromsar Ljusutrustning Hydraulisk skivbroms Alternativa hjul Hydrauliska stödben stöttor 20 kw/27 hk l/min 1000 kp 400/60x15,5 Ja 6 st 400/55x22,5 Teleskop Lämplig kran 51-40, 53-50, 60-30, 65-40, 77-30, 61-40, 61-40L Vagnar

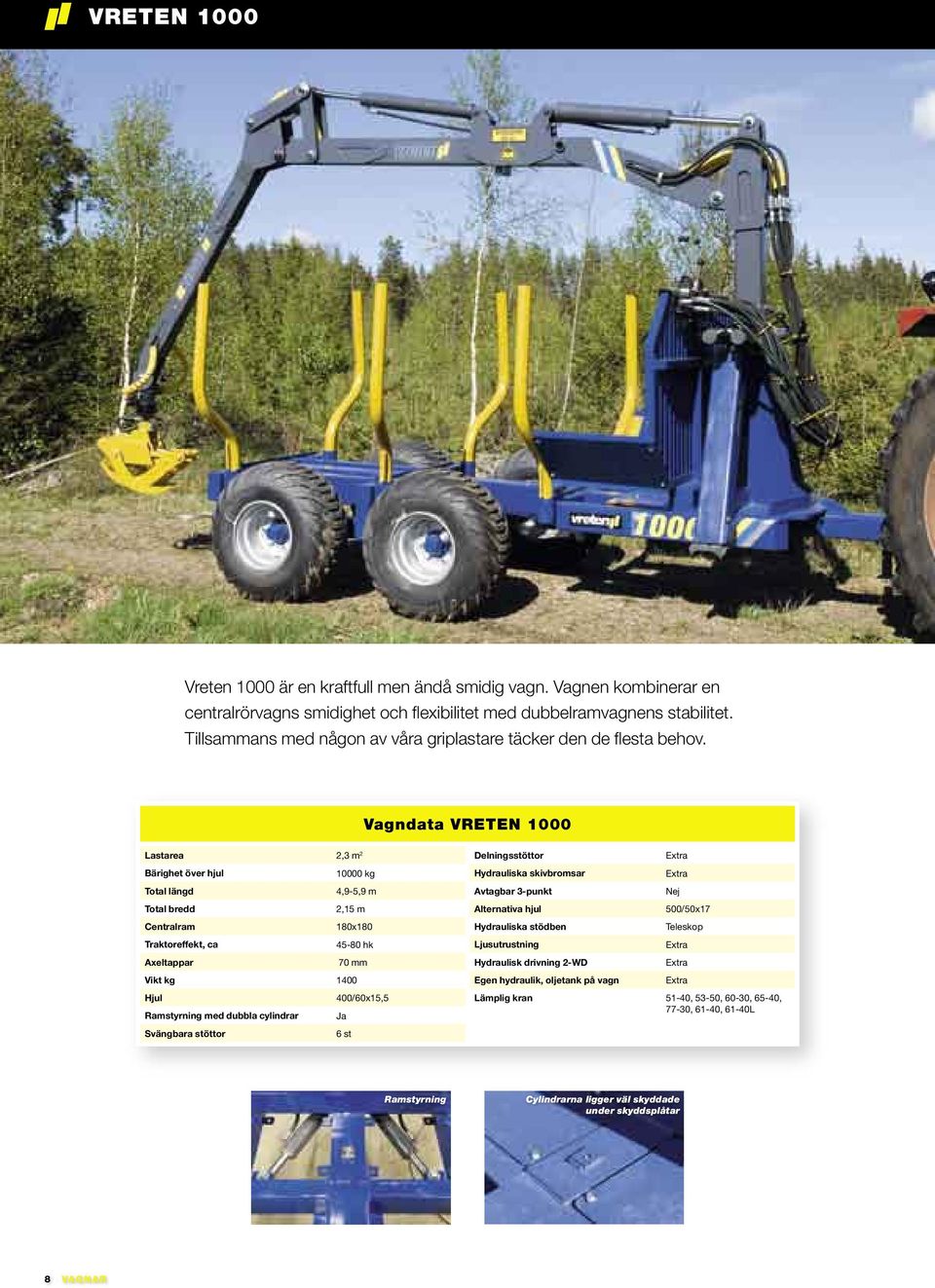

8 VRETEN 1000 Vreten 1000 är en kraftfull men ändå smidig vagn. Vagnen kombinerar en centralrörvagns smidighet och flexibilitet med dubbelramvagnens stabilitet. Tillsammans med någon av våra griplastare täcker den de flesta behov. Vagndata VRETEN 1000 Lastarea 2,3 m 2 Bärighet över hjul kg Total längd 4,9-5,9 m Total bredd 2,15 m Centralram 180x180 Traktoreffekt, ca hk Axeltappar 70 mm kg 1400 Hjul 400/60x15,5 Ramstyrning med dubbla cylindrar Ja Svängbara stöttor 6 st Delningsstöttor Hydrauliska skivbromsar Avtagbar 3-punkt Alternativa hjul 500/50x17 Hydrauliska stödben Ljusutrustning Hydraulisk drivning 2-WD Egen hydraulik, oljetank på vagn Teleskop Lämplig kran 51-40, 53-50, 60-30, 65-40, 77-30, 61-40, 61-40L Ramstyrning Cylindrarna ligger väl skyddade under skyddsplåtar Vagnar

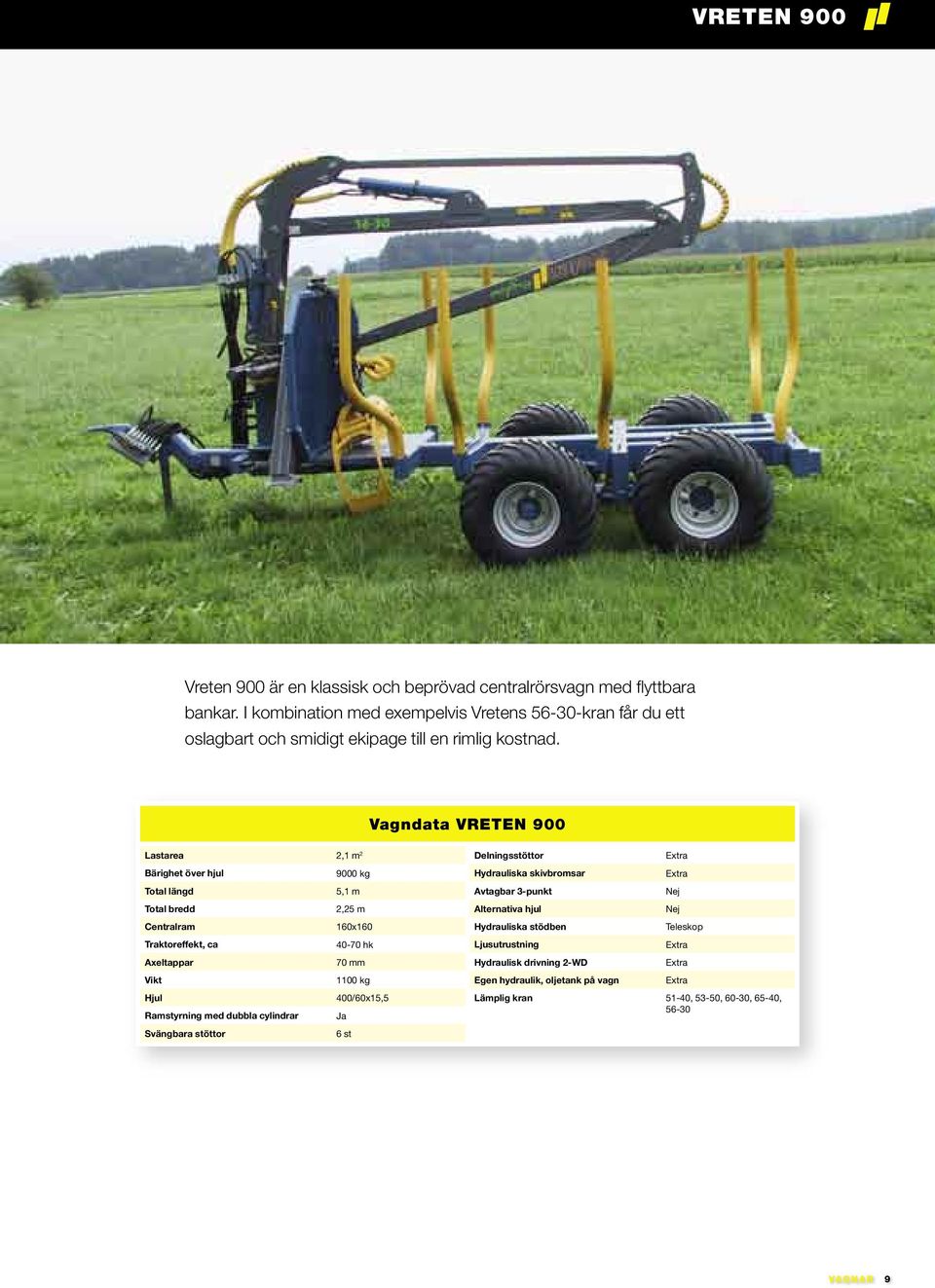

9 VRETEN 900 Vreten 900 är en klassisk och beprövad centralrörsvagn med flyttbara bankar. I kombination med exempelvis Vretens kran får du ett oslagbart och smidigt ekipage till en rimlig kostnad. Vagndata VRETEN 900 Lastarea 2,1 m 2 Bärighet över hjul 9000 kg Total längd 5,1 m Total bredd 2,25 m Centralram 160x160 Traktoreffekt, ca hk Axeltappar 70 mm 1100 kg Hjul 400/60x15,5 Ramstyrning med dubbla cylindrar Ja Svängbara stöttor 6 st Delningsstöttor Hydrauliska skivbromsar Avtagbar 3-punkt Alternativa hjul Hydrauliska stödben Ljusutrustning Hydraulisk drivning 2-WD Egen hydraulik, oljetank på vagn Teleskop Lämplig kran 51-40, 53-50, 60-30, 65-40, Vagnar

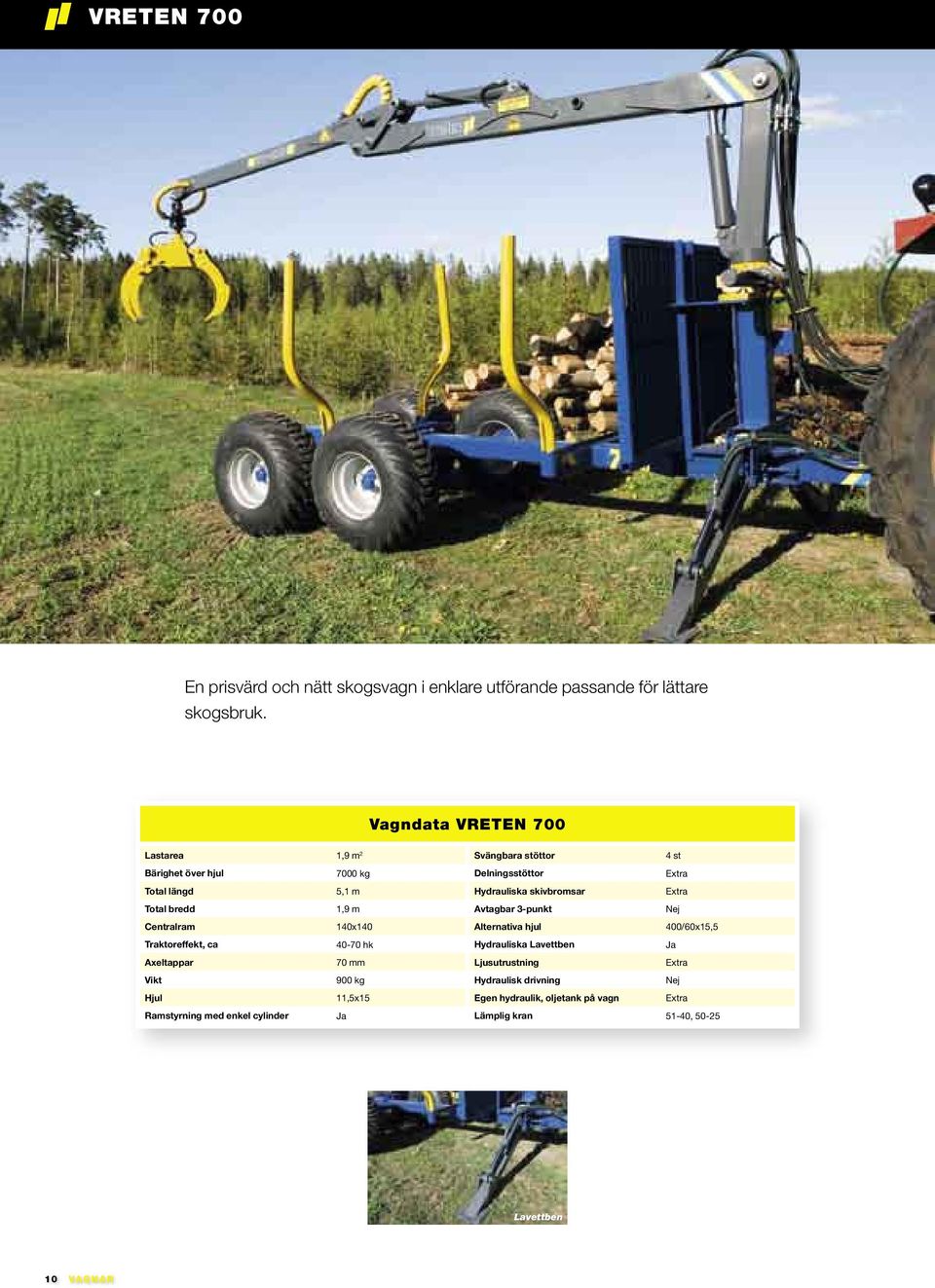

10 VRETEN 700 En prisvärd och nätt skogsvagn i enklare utförande passande för lättare skogsbruk. Vagndata VRETEN 700 Lastarea 1,9 m 2 Bärighet över hjul 7000 kg Total längd 5,1 m Total bredd 1,9 m Centralram 140x140 Traktoreffekt, ca hk Axeltappar 70 mm 900 kg Hjul 11,5x15 Ramstyrning med enkel cylinder Ja Svängbara stöttor 4 st Delningsstöttor Hydrauliska skivbromsar Avtagbar 3-punkt Alternativa hjul 400/60x15,5 Hydrauliska Lavettben Ja Ljusutrustning Hydraulisk drivning Egen hydraulik, oljetank på vagn Lämplig kran 51-40, Lavettben 10 Vagnar

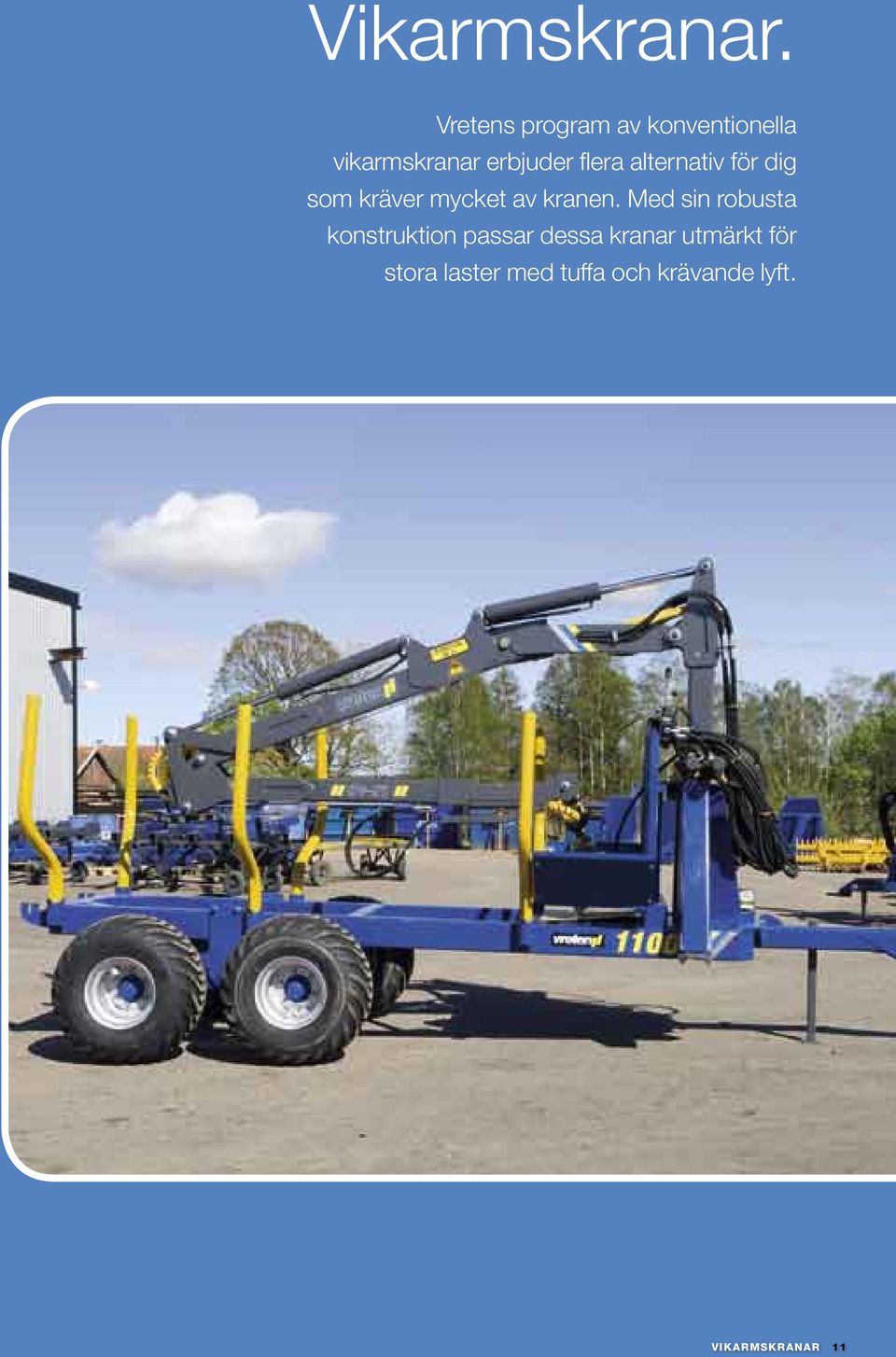

11 Vikarmskranar. Vretens program av konventionella vikarmskranar erbjuder flera alternativ för dig som kräver mycket av kranen. Med sin robusta konstruktion passar dessa kranar utmärkt för stora laster med tuffa och krävande lyft. VikarmsKranar 11

12 VIKARMSKranar GRIPLASTARE Ventil Nordhydraulik 210 flerspak Rotator FR 07 Grip 0,2 34 knm Lyfter på 4 meter utan grip 800 kg Lyfter på max räckvidd utan grip 400 kg 5,1 m Hydrauliskt utskjut Rek. pumpkapacitet l/min Systemtryck MPA 18,5 Svängvinkel, vridmotor knm 740 kg Bultförband Ø 300 Svängcylindrar antal 2 (2 st extra kan beställas) Hydrauliska stödben Servoassisterande hydraulik Elproportionalstyrning GRIPLASTARE Ventil Nordhydraulik spak Rotator FR 07 Grip 0,2 40 knm Lyfter på 4 meter utan grip 1000 kg Lyfter på max räckvidd utan grip 600 kg 5,3 m Hydrauliskt utskjut Rek. pumpkapacitet l/min Systemtryck MPA 18,5 Svängvinkel, vridmotor knm 810 kg Bultförband Ø 300 Svängcylindrar antal 4 Hydrauliska stödben Servoassisterande hydraulik Elproportionalstyrning 12 vikarmskranar

13 VIKARMSKranar GRIPLASTARE Ventil Nordhydraulik spak Rotator FR 07 Grip 0,2 34 knm Lyfter på 4 meter utan grip 850 kg Lyfter på max räckvidd utan grip 400 kg 6 m Hydrauliskt utskjut 1,2 m Rek. Pumpkapacitet l/min Systemtryck MPA 18,5 Svängvinkel, vridmotor knm 830 kg Bultförband Ø 300 Svängcylindrar antal 4 st Hydrauliska stödben Servoassisterande hydraulik Elproportionalstyrning GRIPLASTARE Ventil Nordhydraulik spak Rotator FR 07 Grip 0,2 40 knm Lyfter på 4 meter utan grip 950 kg Lyfter på max räckvidd utan grip 500 kg 6,5 m Hydrauliskt utskjut 1,2 Rek. pumpkapacitet l/min Systemtryck MPA 18,5 Svängvinkel, vridmotor knm 920 kg Bultförband Ø 300 Svängcylindrar antal 4 st Hydrauliska stödben Servoassisterande hydraulik Elproportionalstyrning vikarmskranar 13

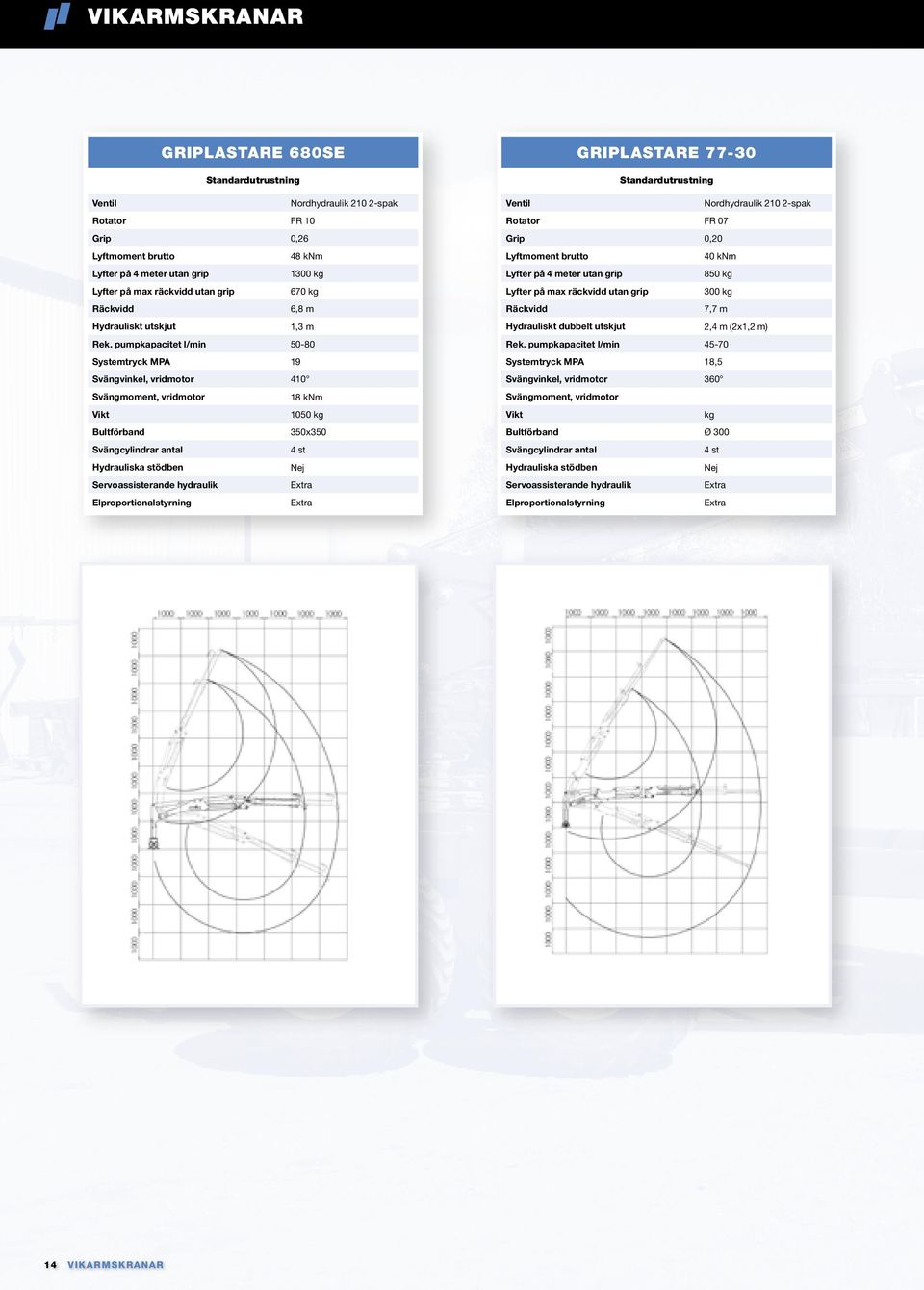

14 VIKARMSKranar GRIPLASTARE 680SE Ventil Nordhydraulik spak Rotator FR 10 Grip 0,26 48 knm Lyfter på 4 meter utan grip 1300 kg Lyfter på max räckvidd utan grip 670 kg 6,8 m Hydrauliskt utskjut 1,3 m Rek. pumpkapacitet l/min Systemtryck MPA 19 Svängvinkel, vridmotor knm 1050 kg Bultförband 350x350 Svängcylindrar antal 4 st Hydrauliska stödben Servoassisterande hydraulik Elproportionalstyrning GRIPLASTARE Ventil Nordhydraulik spak Rotator FR 07 Grip 0,20 40 knm Lyfter på 4 meter utan grip 850 kg Lyfter på max räckvidd utan grip 300 kg 7,7 m Hydrauliskt dubbelt utskjut 2,4 m (2x1,2 m) Rek. pumpkapacitet l/min Systemtryck MPA 18,5 Svängvinkel, vridmotor 360 kg Bultförband Ø 300 Svängcylindrar antal 4 st Hydrauliska stödben Servoassisterande hydraulik Elproportionalstyrning 14 vikarmskranar

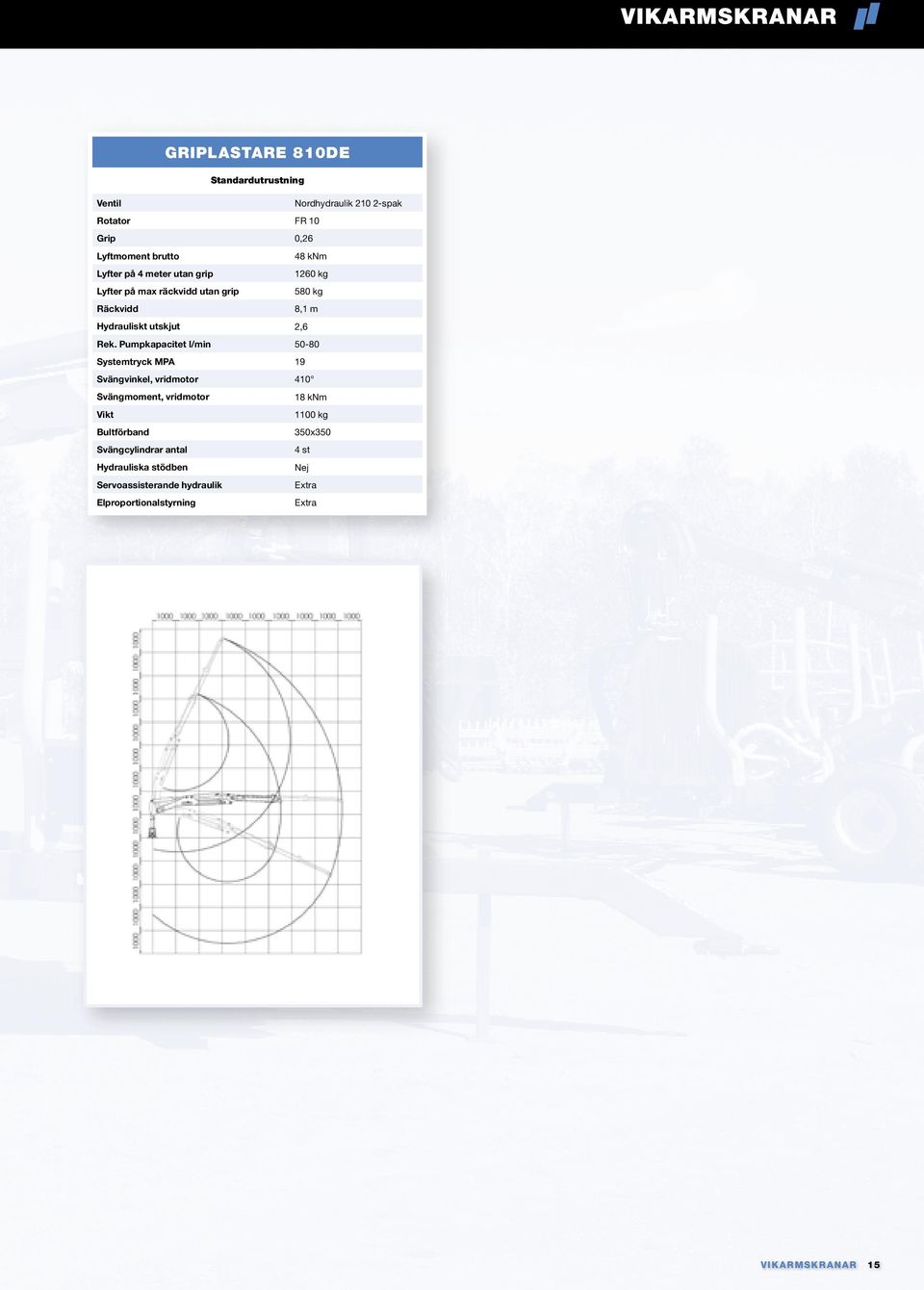

15 VIKARMSKranar GRIPLASTARE 810DE Ventil Nordhydraulik spak Rotator FR 10 Grip 0,26 48 knm Lyfter på 4 meter utan grip 1260 kg Lyfter på max räckvidd utan grip 580 kg 8,1 m Hydrauliskt utskjut 2,6 Rek. Pumpkapacitet l/min Systemtryck MPA 19 Svängvinkel, vridmotor knm 1100 kg Bultförband 350x350 Svängcylindrar antal 4 st Hydrauliska stödben Servoassisterande hydraulik Elproportionalstyrning vikarmskranar 15

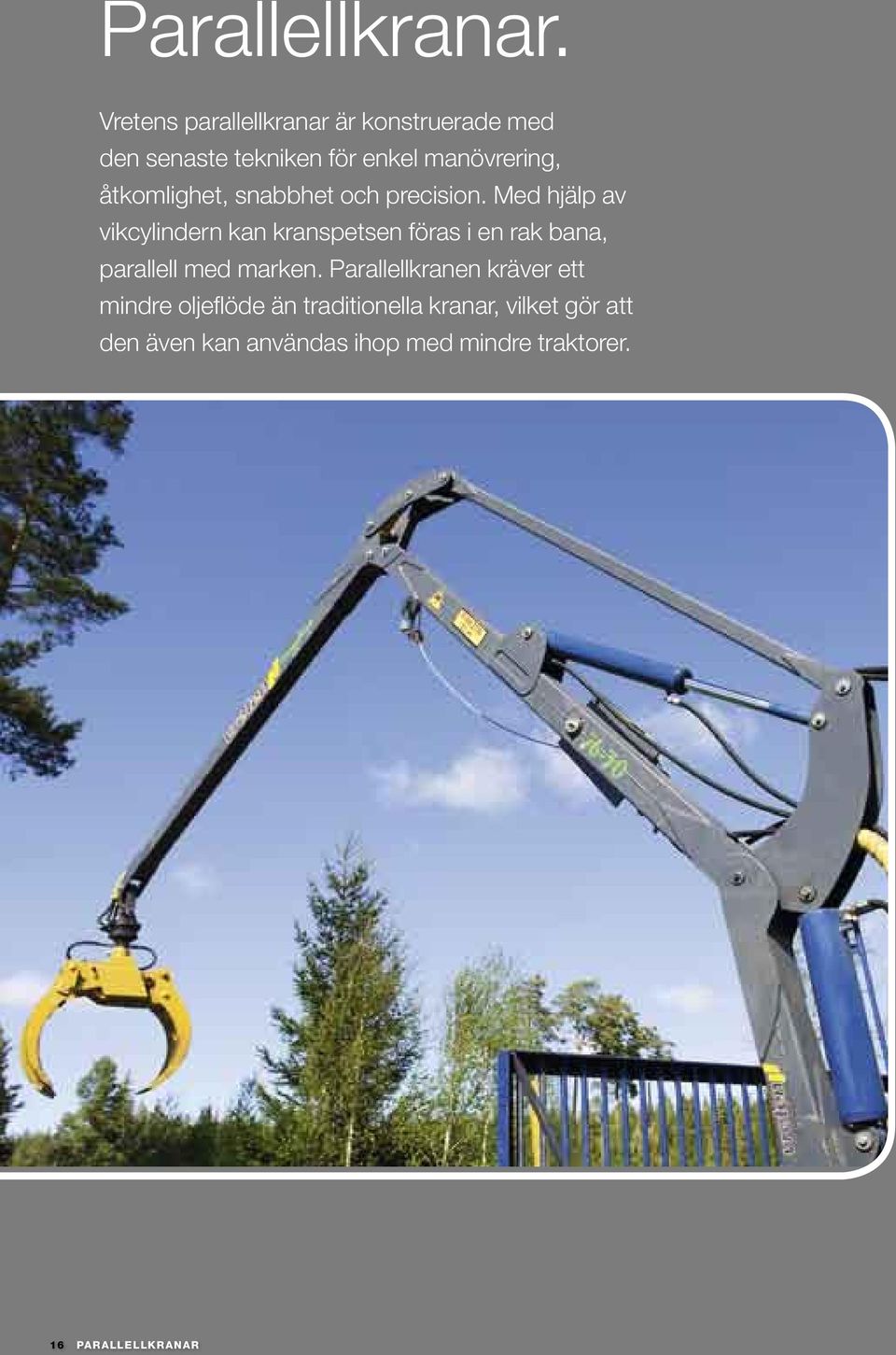

16 Parallellkranar. Vretens parallellkranar är konstruerade med den senaste tekniken för enkel manövrering, åtkomlighet, snabbhet och precision. Med hjälp av vikcylindern kan kranspetsen föras i en rak bana, parallell med marken. Parallellkranen kräver ett mindre oljeflöde än traditionella kranar, vilket gör att den även kan användas ihop med mindre traktorer. 16 Parallellkranar

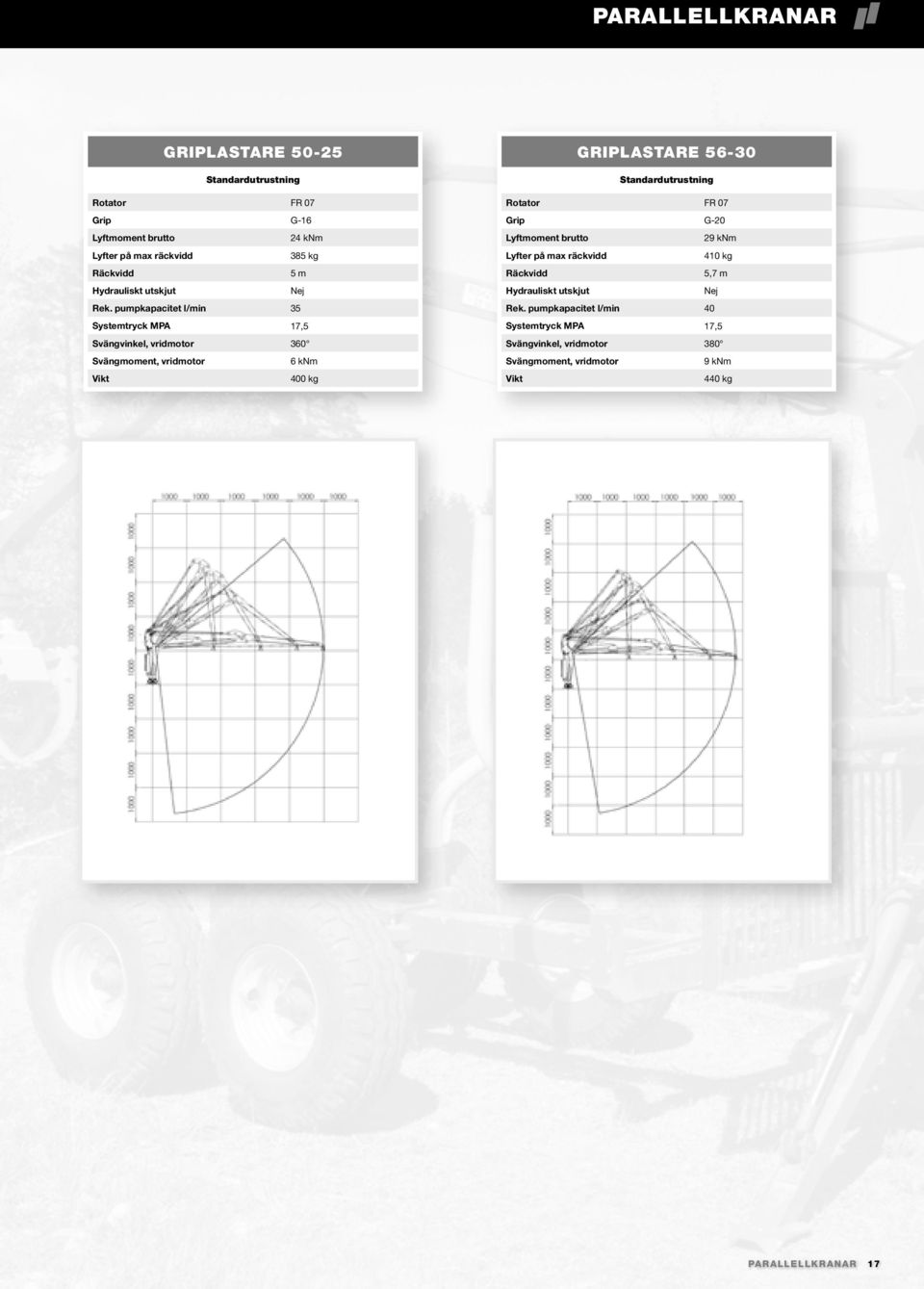

17 Parallellkranar GRIPLASTARE Rotator FR 07 Grip G knm Lyfter på max räckvidd 385 kg 5 m Hydrauliskt utskjut Rek. pumpkapacitet l/min 35 Systemtryck MPA 17,5 Svängvinkel, vridmotor knm 400 kg GRIPLASTARE Rotator FR 07 Grip G knm Lyfter på max räckvidd 410 kg 5,7 m Hydrauliskt utskjut Rek. pumpkapacitet l/min 40 Systemtryck MPA 17,5 Svängvinkel, vridmotor knm 440 kg Parallellkranar 17

18 Parallellkranar GRIPLASTARE Rotator FR 07 Grip G knm Lyfter på max räckvidd 475 kg 6,1 m Hydrauliskt utskjut Rek. pumpkapacitet l/min 50 Systemtryck MPA 18 Svängvinkel, vridmotor knm 625 kg GRIPLASTARE 61-40L Rotator FR 07 Grip G knm Lyfter på max räckvidd 390 kg 7,3 m Hydrauliskt utskjut 1,2 m Rek. pumpkapacitet l/min 50 Systemtryck MPA 18 Svängvinkel, vridmotor knm 675 kg 18 Parallellkranar

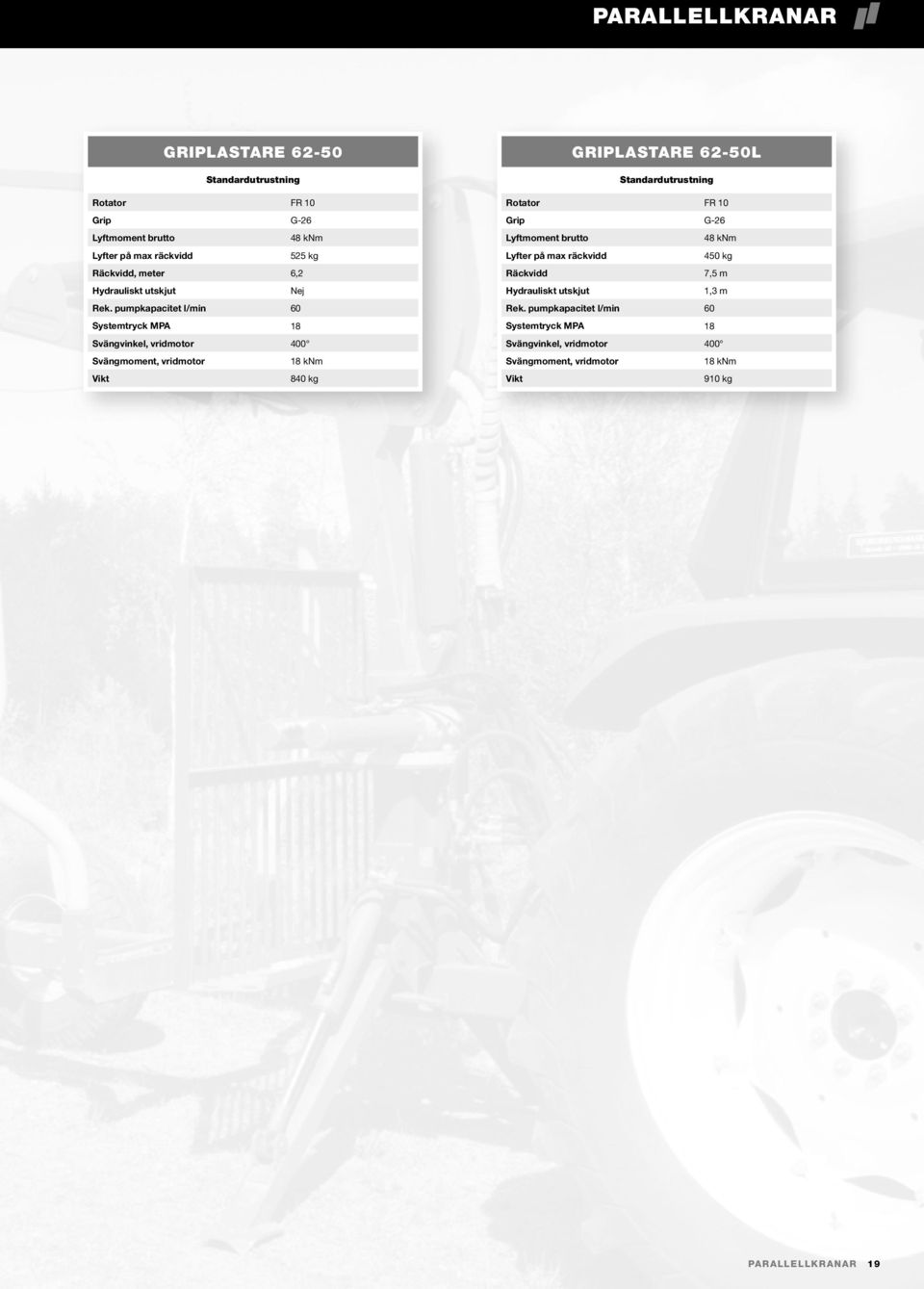

19 Parallellkranar GRIPLASTARE Rotator FR 10 Grip G knm Lyfter på max räckvidd 525 kg, meter 6,2 Hydrauliskt utskjut Rek. pumpkapacitet l/min 60 Systemtryck MPA 18 Svängvinkel, vridmotor knm 840 kg GRIPLASTARE 62-50L Rotator FR 10 Grip G knm Lyfter på max räckvidd 450 kg 7,5 m Hydrauliskt utskjut 1,3 m Rek. pumpkapacitet l/min 60 Systemtryck MPA 18 Svängvinkel, vridmotor knm 910 kg Parallellkranar 19

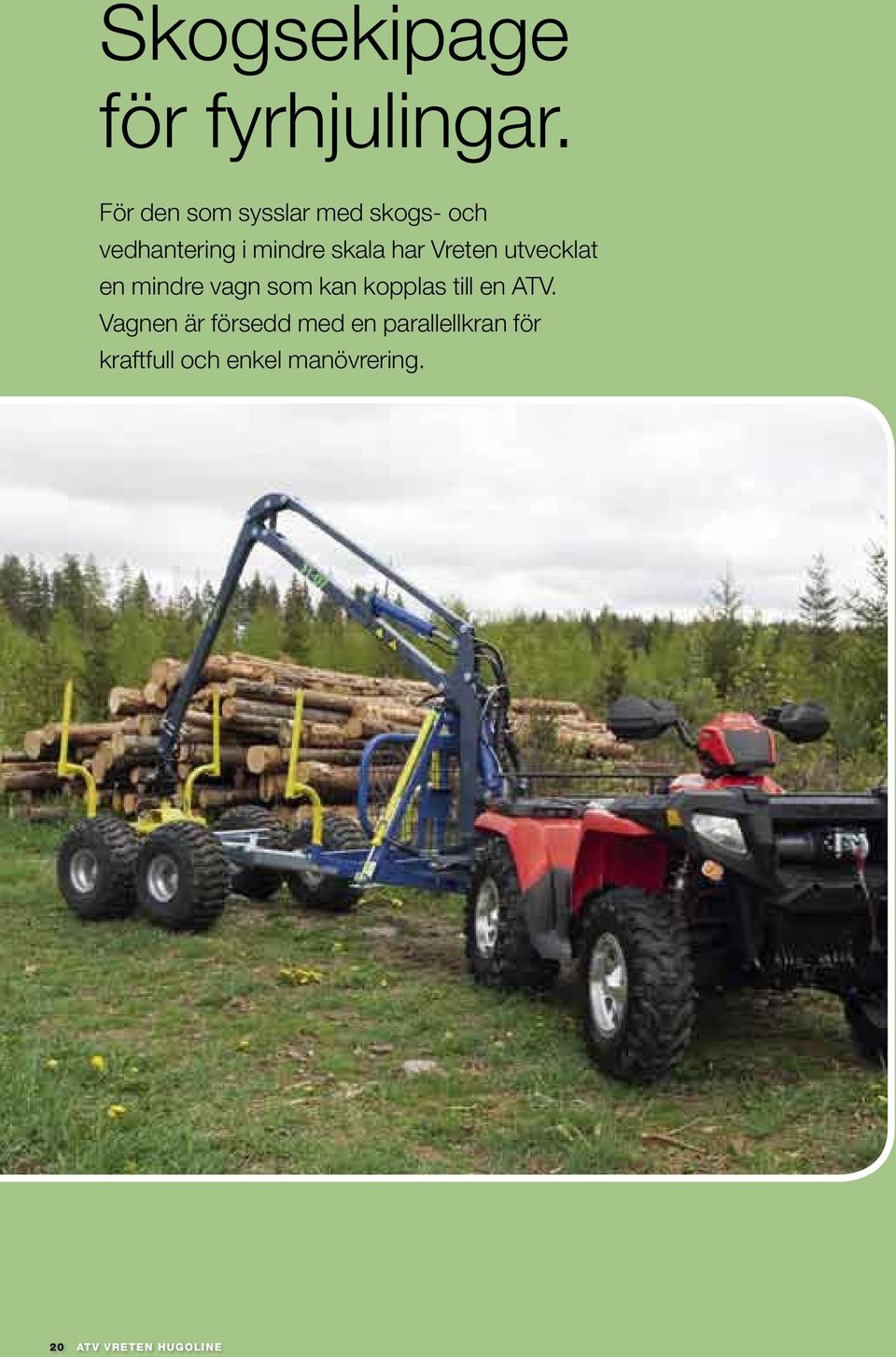

20 Skogsekipage för fyrhjulingar. För den som sysslar med skogs- och vedhantering i mindre skala har Vreten utvecklat en mindre vagn som kan kopplas till en ATV. Vagnen är försedd med en parallellkran för kraftfull och enkel manövrering. 20 ATV VRETEN Hugoline

21 ATV VRETEN Hugoline ATV Vreten Hugoline är ett skogsekipage för fyrhjulingar och anpassat för lättare hantering och transport av ved och gallringsvirke. Ekipaget är utrustat med en stark, stabil och lätthanterlig parallellkran som ger god åtkomlighet och säkerhet i arbetet. ATV Vreten Hugoline kan kompletteras med tillbehör som bensindrivet hydraulaggregat, elektrisk vinsch och ställbart fäste för manöverventil. ATV VRETEN Hugoline Griplastare ,1 knm 3,1 m Lyftkapacitet inkl. grip - vid 3,1 m 130 kg - vid 2,0 m 200 kg - vid 1,0 m 450 kg Svängmoment 1,5 knm Gripstorlek 0,08 m 2 Stödben Hydrauliska (netto) 150 kg Skogsvagn SV1 Lastkapacitet 900 kg Bredd 1330 mm Längd 3800 mm Centralram 80 x 80 x 4 mm Dragkrok 50 mm kula Lastarea 2 m 2 Däck alt kg ATV VRETEN Hugoline 21

22 Tillbehör. Vreten erbjuder ett omfattande tillbehörsprogram som gör att vagnar och kranar kan anpassas till fler uppgifter, exempelvis vinschning, grävning och lyft av olika material. VINSCH VR 1700 Kugghjulsdriven vinsch för montering på kranbom med driv-, stopp- och friläge. Finns även med radiostyrning. GRÄVTILLSATS Grävtillsats till Vreten griplastare, komplett med skopa. Olika satser för olika modeller. VINSCH VR 1700 Tekniska data GRÄVTILLSATS Skopmått Dragkraft 1700 kp Bredd 53 cm Wire 40 m med krok 6mm Djup 60 cm Oljetryck 175 bar Svetsat, tandat skär Oljeflöde 45 l/min Linhastighet 0,45 m/sek 22 Tillbehör

23 Tillbehör GRIPSKOPA Vreten gripskopa är det perfekta redskapet vid exempelvis dikesrensning eller lättare grävning. RISGRIP Vretens risgrip är ett utmärkt redskap för att underlätta arbeten med lättare material. Gripskopa Skopdata G 73 G 100 RISGRIP Tekniska data Max öppning 120 cm 120 cm Bredd 73 cm 100 cm Volym 100 L 130 L 170 kg 200 kg Max öppning: Bredd: : 138 cm 78 cm 150 kg Rundbalsgrip Passar perfekt i kombination med vårt tippflak. En praktisk och mycket användbar lösning. 4WD Till vissa av Vretens vagnar kan man välja till 4WD som är speciellt bra för dig som arbetar i besvärlig terräng. Tillbehör 23

24 meiro.se Vreten AB, Skövde Tel Fax Vreten förbehåller sig rätten till pris- och konstruktionsförändringar utan föregående meddelande. Vi reserverar oss för eventuella tryckfel.
