1 A-serien A 72 A 82 A 92 SE

2 Innehåll Inbyggd styrka 3 Hytt 4-5 Transmission och kraftöverföring 6 Motor 7 Hydraulik 8-9 Tekniska specifikationer 10 Extrautrustning 11 Valtra service 11 2

3 Inbyggd styrka Traktorerna i Valtra A-serien är mycket starka och pålitliga. Chassiet har den unika Valtra-konstruktionen med integrerad bränsletank, som också fungerar som en mellanram och samtidigt skyddar drivningen till framaxeln. Hög och slät undersida ger bra frigångshöjd. A-seriens traktorer är lätta och mycket smidiga. De utför effektivt de arbetsmoment som du kräver med en kraftöverföring som är en av de bästa i effektklassen. Traktorerna i A-serien har en egen motorserie från SisuDiesel. Motorer som är kända för sin driftsäkerhet och enkla serviceunderhåll. A-seriens modeller är de perfekta frontlastartraktorerna. Samtliga modeller i A-serien finns som alternativ i 2 WD utförande. Fördelar för dig Liten vändradie, smidig Lång hjulbas, stadig och stabil Kraftig konstruktion Utmärkt frontlastartraktor Hög frigångshöjd Slät undersida Valtra A-serien Modeller kw hk r/min A A A

Hög och slät undersida ger bra frigångshöjd. A-seriens traktorer är lätta och mycket smidiga.

4 Hytt Det finns tre hyttalternativ till A-serien: en standardhytt, en lågbyggd hytt för trånga utrymmen (155 mm lägre än standard) och en skogshytt med extra plats för att svänga runt förarstolen 180 grader samt bakre gaspedal. Samtliga hyttalternativ är mycket funktionella med smakfull interiör. Breda dörrar och rejäla handtag underlättar vid in- och ursteg. Förarstolen har flera inställningar och är enkel att justera. Stolen kan vridas 180 grader. Den vadderade ratten är greppvänlig och lättmanövrerad. Samtliga huvudreglage är ergonomiskt placerade nära föraren. De analoga instrumenten är tydliga och lättavlästa. De elektroniska reglagen är placerade på instrumentpanelen och på hyttens högra sida. Avgasrörets placering vid den högra hyttstolpen samt den sluttande motorhuven gör att sikten framåt är mycket god. Föraren har god överblick åt alla håll och kan med säkerhet manövrera traktorn även i trånga utrymmen. Värmeaggregatet är placerat under instrumentpanelen i hyttens framkant. Som tillval finns ett takmonterat värme- och ventilationsaggregat med eller utan luftkonditionering. Fördelar för dig Kompakt och funktionell Smakfull och rejäl inredning Förarstolen är vridbar 180 grader, vadderad ratt Stora dörrar av glas Utmärkt sikt, sidomonterat avgasrör Öppningsbar bakruta Kraftfull arbetsbelysning Tre alternativa hyttutföranden 4

Förarstolen har flera inställningar och är enkel att justera. Stolen kan vridas 180 grader. Den vadderade ratten är greppvänlig och lättmanövrerad.

5 5

6 Transmission och kraftöverföring ishift Transmissionen i A-seriens modeller har helsynkroniserade växlar med mekanisk fram-/back. Transmissionen har tre gruppväxelområden och fyra stegväxlar. Den okomplicerade konstruktionen gör transmissionen mycket effektiv. Som tillval finns HiShift, varvid kopplingen manövreras fingerlätt med en knapptryckning utan att pedalen behöver användas, det minskar påfrestningar på ben och knän. Kopplingens ansättningshastighet ställs automatiskt efter körhastigheten. Pedalen finns kvar och kan användas vid speciella tillfällen. Fyrhjulsdriften aktiveras elektroniskt och kopplas in automatiskt vid inbromsning. Differentialspärren aktiveras enkelt och smidigt med en vippströmställare. Kraftuttagskopplingen manövreras i standardutförande med en spak. Som tillval finns även här HiShift elhydraulisk manövrering. Fördelar för dig Okomplicerad transmission med direkt drivning Små effektförluster HiShift elhydrauliskt manövrerad koppling som tillval Fram-backväxel med höger- eller vänstermonterad spak Utväxlingar för alla arbeten Fyrhjulsbromsar 6

Som tillval finns HiShift, varvid kopplingen manövreras fingerlätt med en knapptryckning utan att pedalen behöver användas, det minskar påfrestningar på ben och knän.

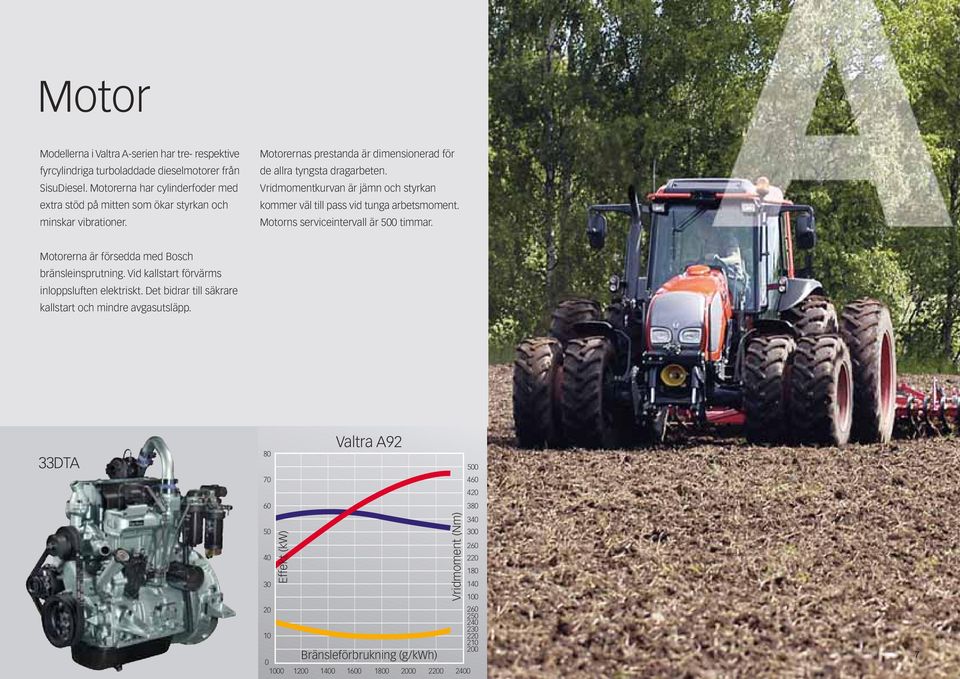

7 Motor Modellerna i Valtra A-serien har tre- respektive fyrcylindriga turboladdade dieselmotorer från SisuDiesel. Motorerna har cylinderfoder med extra stöd på mitten som ökar styrkan och minskar vibrationer. Motorernas prestanda är dimensionerad för de allra tyngsta dragarbeten. Vridmomentkurvan är jämn och styrkan kommer väl till pass vid tunga arbetsmoment. Motorns serviceintervall är 500 timmar. Motorerna är försedda med Bosch bränsleinsprutning. Vid kallstart förvärms inloppsluften elektriskt. Det bidrar till säkrare kallstart och mindre avgasutsläpp. 33DTA Effekt (kw) Valtra A92 Kaavio puuttuu! Bränsleförbrukning (g/kwh) Vridmoment (Nm)

Vridmomentkurvan är jämn och styrkan kommer väl till pass vid tunga arbetsmoment. Motorns serviceintervall är 500 timmar. Motorerna är försedda med Bosch bränsleinsprutning.

8 8

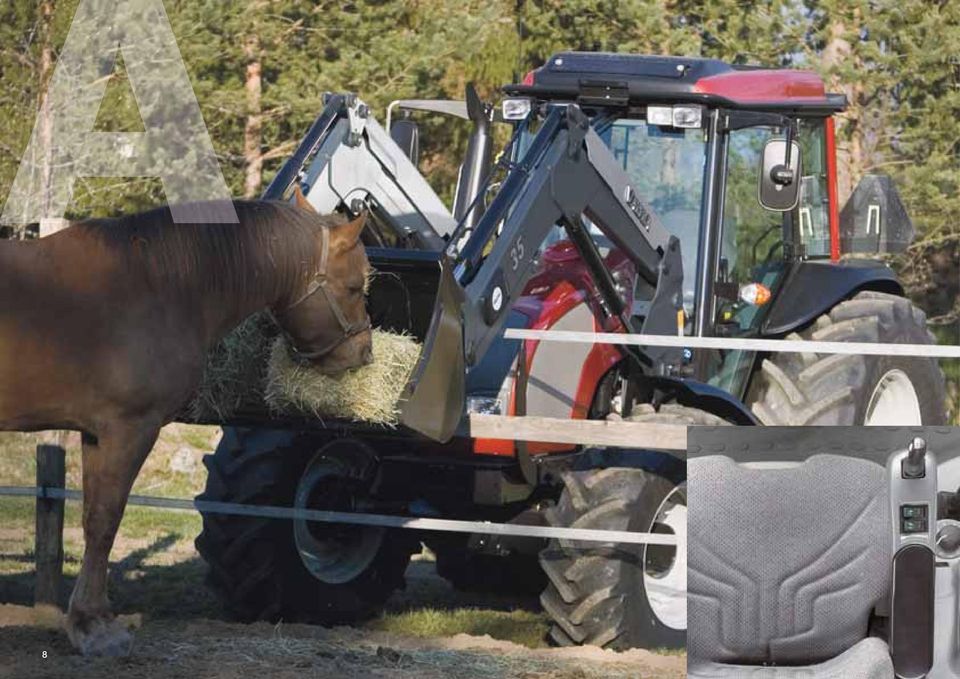

9 Hydraulik Hydraulsystemets pumpkapacitet är 52 liter per minut. Två ventiler ingår som standard och ytterligare två finns som tillval. Redskapslyften har en lyftkapacitet på 28 respektive 33 kn (med extra lyftcylinder). Som alternativ till mekanisk manövrering av redskapslyften finns det elektroniskt kontrollerade systemet, Autocontrol. Med Autocontrol ökar precisionen i arbetet och det är mycket lätt att göra inställningar. Valtra AutoControl (tillval) Lägesreglage med inställning av arbetsdjup Vippströmställare för höj- och sänkfunktioner Dragkraftsreglering med flera valmöjligheter Sänkhastighetsreglage Möjlighet att maximera lyfthöjden Snabbsänkning för att snabbare få redskapet i rätt arbetsdjup Transportsvängningsdämpning Det är också möjligt att utrusta A-seriens modeller med 2,5 tons frontlyft och frontkraftuttag. En speciellt anpassad och fabriksmonterad Valtra-frontlastare finns som tillval. A-serien är utmärkta frontlastartraktorer. Autocontrol 9

Som alternativ till mekanisk manövrering av redskapslyften finns det elektroniskt kontrollerade systemet, Autocontrol.

10 Tekniska specifikationer Mått D D1 * E B A C A = längd B = hjulbas C = bredd D/D1 = höjd över tak E (4WD) = frigångshöjd under framaxel Modell A,mm B,mm C,mm D,mm E,mm A72 4WD, 2WD 4056/ / / / A82 4WD, 2WD 4056/ / / / A92 4WD, /2WD 4056/ / / / D1* 155 mm lägre än standardhytt Modell Däck fram/bak A72 4WD, 2WD 13.6R24/16.9R34, 16.9R34/ A82 4WD, 2WD 13.6R24/16.9R34, 16.9R34/ A92 4WD, 2WD 13.6R24/16.9R34, 16.9R34/ Model A72 A82 A92 Motor, SisuDiesel 33DTA 44DTA 44DTA Nominell effekt kw/hk/r/min, ISO /74/ /88/ ,5/101/2270 Max. vridmoment, Nm/r/min, ISO / / /1400 Antal cylindrar Cylindervolym, dm 3 3,3 4,4 4,4 Intercooler ja ja ja Transmission, Valtra Synkroniserad Körkoppling Torrlamellkoppling, diam 295 mm Antal växlar 12F+12R, 0,9 38 km/h HiShift Tillval Kraftuttag alt Hydraulsystem Pump med fast deplacement, separat olja Lyftkraft i kulor, kg Lyftkraft med extra cylinder, kg Pumpens max flöde, liter/min Max. arbetstryck, bar Styrning Hydrostatisk, justerbar ratt Bränsletankens volym, l Bromsar Våta flerlamellbromsar med automatisk inkoppling av fyrhjulsdrift vid bromsning. Elsystem 12 volt Startmotor, kw 2,8 2,8 2,8 Generator, A Batteri, Ah Vikt, kg 4WD/2WD 3560/ / /3450 Färger röd gul Metallic röd blå grön silver 10

fram/bak A72 4WD, 2WD 13.6R24/16.9R34, 16.9R34/10.00-16 A82 4WD, 2WD 13.6R24/16.9R34, 16.9R34/10.00-16 A92 4WD, 2WD 13.6R24/16.9R34, 16.9R34/10.00-16 Model A72 A82 A92 Motor, SisuDiesel 33DTA 44DTA 44DTA Nominell effekt kw/hk/r/min, ISO 14396 54/74/2270 65/88/2270 74,5/101/2270 Max.

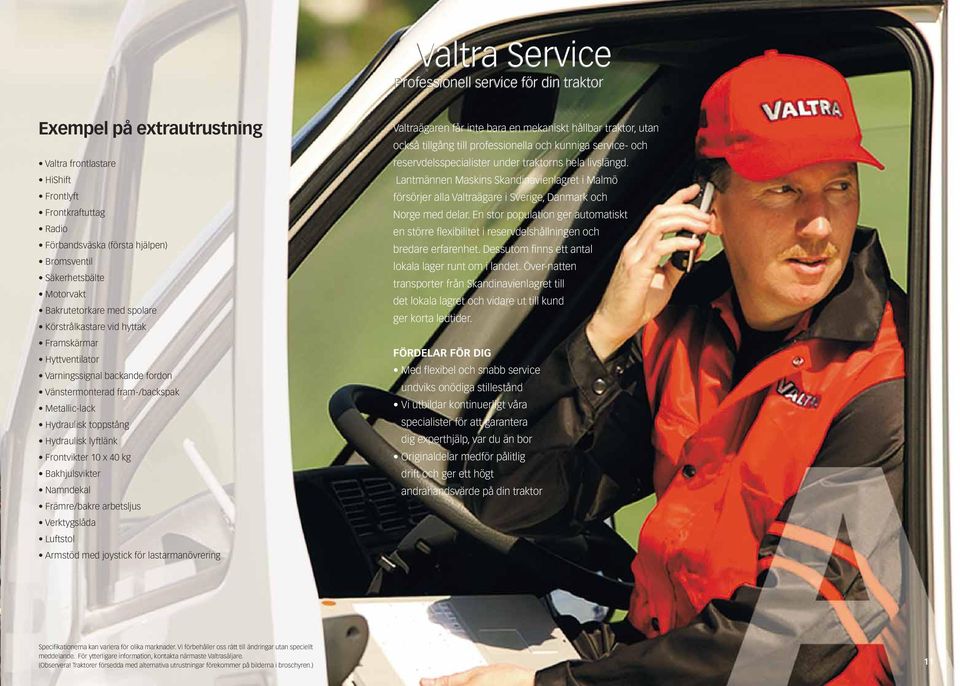

11 Valtra Service Professionell service för din traktor Exempel på extrautrustning Valtra frontlastare HiShift Frontlyft Frontkraftuttag Radio Förbandsväska (första hjälpen) Bromsventil Säkerhetsbälte Motorvakt Bakrutetorkare med spolare Körstrålkastare vid hyttak Framskärmar Hyttventilator Varningssignal backande fordon Vänstermonterad fram-/backspak Metallic-lack Hydraulisk toppstång Hydraulisk lyftlänk Frontvikter 10 x 40 kg Bakhjulsvikter Namndekal Främre/bakre arbetsljus Verktygslåda Luftstol Armstöd med joystick för lastarmanövrering Valtraägaren får inte bara en mekaniskt hållbar traktor, utan också tillgång till professionella och kunniga service- och reservdelsspecialister under traktorns hela livslängd. Lantmännen Maskins Skandinavienlagret i Malmö försörjer alla Valtraägare i Sverige, Danmark och Norge med delar. En stor population ger automatiskt en större flexibilitet i reservdelshållningen och bredare erfarenhet. Dessutom finns ett antal lokala lager runt om i landet. Över-natten transporter från Skandinavienlagret till det lokala lagret och vidare ut till kund ger korta ledtider. FÖRDELAR FÖR DIG Med flexibel och snabb service undviks onödiga stillestånd Vi utbildar kontinuerligt våra specialister för att garantera dig experthjälp, var du än bor Originaldelar medför pålitlig drift och ger ett högt andrahandsvärde på din traktor Specifikationerna kan variera för olika marknader. Vi förbehåller oss rätt till ändringar utan speciellt meddelande. För ytterligare information, kontakta närmaste Valtrasäljare. (Observera! Traktorer försedda med alternativa utrustningar förekommer på bilderna i broschyren.) 11

lyftlänk Frontvikter 10 x 40 kg Bakhjulsvikter Namndekal Främre/bakre arbetsljus Verktygslåda Luftstol Armstöd med joystick för lastarmanövrering Valtraägaren får inte bara en mekaniskt hållbar

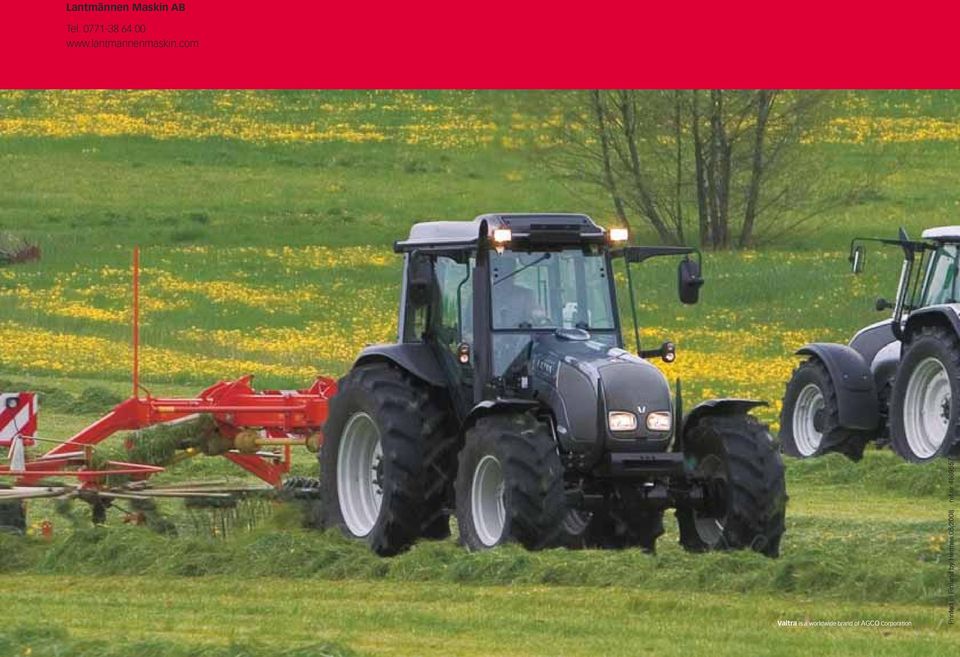

12 Lantmännen Maskin AB Tel Valtra is a worldwide brand of AGCO Corporation Printed in Finland by Hermes 05/2008 ref.nr
