JCB micro- mini-midi grävmaskiner. Viktklasser 0,9-8 ton

Transkript

1 JCB micro- mini-midi grävmaskiner Viktklasser 0,9-8 ton

2 Micro mini och midigrävmaskiner MICRO Arbetsvikt (ton) 0,95 Effekt (kw) 9,5 Grävdjup (m) 1,7 Arbetsvikt (ton)) 1,59 Effekt (kw) 14,2 Grävdjup (m) 2,45 Arbetsvikt (ton) 1,66 Effekt (kw) 14,2 Vi presenterar de nyaste Micro, mini och midigrävmaskinerna i viktklasser 0,9-8 ton 8025 Z 8030 Z 8035 Z 8040 Z 8045 Z Grävdjup (m) 2,80 Arbetsvikt (ton) 2,69 Effekt (kw) 20 Grävdjup (m) 2,83 Arbetsvikt (ton) 3,3 Effekt (kw) 20 Grävdjup (m) 3,12 Arbetsvikt (ton) 3,65 Effekt (kw) 22,7 Grävdjup (m) 3,51 Arbetsvikt (ton) 4,3 Effekt (kw) 33,1 Grävdjup (m) 3,52 Arbetsvikt (ton) 4,75 Effekt (kw) 33, Grävdjup (m) 3,72 Arbetsvikt (ton) 5,2 Effekt (kw) 34,7 Grävdjup (m) 4,0 Arbetsvikt (ton) Effekt (kw) Grävdjup (m) Arbetsvikt (ton) 6 Effekt (kw) 43 Grävdjup (m) 4,1 Arbetsvikt (ton) 8,3 Effekt (kw) 44 Grävdjup (m) 4,21 Prestandavärden med den längsta grävarmen och med standardskopa. Vi behåller oss rätten till förändringar utan att meddela dessa i förväg. Bilder från förarhytten: seriens maskiner 2 3

3 JCB 8008 MICRO Grävmaskiner i denna storleksklass är mycket användbara för sin storlek och även för sin effektivitet. Liten storlek innebär att arbeten som förut gjordes för hand kan nu göras med en maskin i denna storleksklass. Låga takhöjder är inga hinder eftersom skyddsbågen kan snabbt lossas och sättas på plats. 9,5 kw motor är mera än tillräcklig i denna maskinstorlek. Undervagnens bredd på 8008 kan ändras mellan 700 mm till 900 mm. Genom att ha maxbredd på undervagnen får man mera stabilitet för grävarbeten och lyft, med min. bredd klarar ändå maskinen att arbeta i trånga utrymmen. Trygg och lätt att serva Förarbälte och skyddsbåge är standard. Grävreglagen kan låsas med ett enda reglage för att undvika oavsiktliga maskinrörelser. JCB Micro är enkel att använda, även en nybörjare klarar av att arbeta med den tryggt och produktivt. I båda modellerna kan maskinens motorhuv öppnas för att underlätta servicearbeten. Det finns en enkel tillgång till hydraulventiler, motorn och hydraulpump under huven. Mera effekt än storlek Det finns flera olika tilläggsutrustningar för Micro. Trots den lilla storleken är alla komponenter och hela konstruktionen gjord för ett professionellt arbete. Rymlig bränsletank möjliggör en hel arbetsdag utan att behöva tanka. JCB 8016 JCB 8016 ingår i mellanstorleksklassen av minigrävmaskiner med totalvikt på 1,6 ton. Drygt 1,1 liters dieselmotor ger en max. effekt på 14,2 kw och vridmoment på 64,6 Nm. Det finns flera olika alternativ av tilläggsutrustning för JCB Speciellt gjuten ram möjliggör motorns placering i längdriktning, vilket innebär att bränsle- och hydraultanken ligger bakom motorn. Denna konstruktion ger en stabil maskin utan extra vikter. Maskinen har en räckvidd längs marken med den långa grävarmen (tilläggsutrustning) på 3,8 m. Nästan 1,5 meter långa undervagnen och 230 mm breda larvbanden gör maskinen väldigt stabil framför allt när man arbetar uppåt och använder ett tungt redskap. Schaktbladet är verkligen användbar tack vare rejäla larvband och hög dragkraft. Schaktbladet och förarhytt är 980 mm breda och undervagnen är 972 mm bred, vilket innebär att maskinen klarar av trånga utrymmen. En pålitlig maskin för proffs Hydraulikkomponenter och slangar är tillverkade med så få hydrauliska kopplingar som möjligt. Bränsletankens mängd klarar en hel dags arbete. Alla dagliga kontrollpunkter är samlade på ett ställe. Kylaren kan vinklas ut för att underlätta service. En av de rymligaste förarhytterna i sin storleksklass Förarhytten är ljus och sikten är bra. Hytten är byggd enligt säkerhetsordningar för denna storleksklass (TOPS, ROPS). Ett komplett varningssystem (ljud och lampa) varnar föraren vid behov. Funktionerna kan låsas med ett separat reglage för att hindra oavsiktliga maskinrörelser. Bommen kan vridas 55 åt vänster och 75 till höger. En liten proffsgrävmaskin! En hel arbetsdag utan att behöva tanka! JCB 8008 MICRO Arbetsvikt (ton) 0, Arbetsvikt (ton) 1,59 Effekt (kw) 9,5 Effekt (kw) 14,2 Grävdjup (m) 1,7 Grävdjup (m) 2,45 4 5

4 JCB 8018 JCB 8018 representerar den högsta prestandan i 801-grävmaskinklassen. Det finns en stark, vattenkyld 14,7 kw dieselmotor i maskinen. Maskinen är utrustad med en undervagn som kan breddas mellan 980 mm upp till 1340 mm. Hydrauleffekten och bommens räckvidd samt den stabila undervagnen är toppklass i denna storleksklass. Effekt och ekonomi En motor med steg II -utsläppsnivå och en framgångsrik hydraulik ger en bra effekt och är ekonomisk. En bom med rörkonstruktion lämpar sig bra för denna storleksklass och utmanar motsvarande konstruktioner med sin hållbarhet och lätta vikt. Lätt med stabil ram tål hårt arbete. Motorn är placerad i längdriktning med tanke på balansen, vilket tillsammans med hydraulik- och bränsletanken ger en naturlig konstruktion med lätt och rätt viktbalans. Förarens maskin JCB 8018 har en auto-kickdown -funktion som standard, bandhastigheten kan snabbt ändras mellan snabb och långsam. Bommen kan vridas 55 åt vänster och 75 till höger. Rymlig bränsletank möjliggör en hel arbetsdag utan att behöva tanka. Motorns serviceintervall är 500 timmar. Alla dagliga kontrollpunkter och servicepunkter är samlade på ett ställe. Förarhytten är upphängd med fyra hyttdämpare. Den kan tippas bakåt för servicearbeten. Förarhyttens bullernivå ligger endast på 76dB(A). Pålitlig hydraulik Jämfört med tidigare modeller finns i den nya % mindre hydrauliska kopplingar. Risken för läckage minskar betydligt. Säkerhet Förarhyttens säkerhetsnivå är TOPS, ROPS och som tilläggsutrustning FOGS (skyddbågekonstruktion) garanterar ett säkert och tryggt arbete. Låsningsreglage för hydraulfunktioner som standard. Det låser även bandens funktion. Bommen av rörkonstruktion ökar sikten. JCB 8025 Z I 2,5 tons klassen har JCB 8025 Z likadana egenskaper som maskiner i större klasser. Över 20 kw:s motor, 300 mm:s frigångshöjd och maskinbredd på 1550 mm innebär att maskinen kan arbeta i trånga utrymmen med bra prestanda. En kolvpump som producerar 102 liter per minut garanterar att redskapen fungerar effektivt. Denna maskin arbetar effektivt med hydraulhammare. En effektiv pump ger snabbhet och styrka. Produktivitet kommer från egenskaperna Standardbanden är 250 mm breda Bridgestone gummilarv, som kan alternativt fås med stållarv. När man arbetar i trånga utrymmen ger den vridbara bommen i en maskin med kort bakända flexibilitet och effekt. Bommen kan vridas 45 åt vänster och 60 till höger. Sammanlagt 105. Takfönstret ger bra sikt när man ska lyfta högt. Tömningshöjden är bra, över 3,15 m. Det finns flera olika skopor att välja mellan för olika arbeten; allt från en kabelskopa på 230 mm till en planeringsskopa på 1200 mm. Pålitlighet En pålitlig 21 kw diesel är både effektiv och ekonomisk. Motor och slangar är skyddade även när man arbetar med rivning eller i stenigt område. Maskinens motvikt fungerar som krockskydd för bakdelen Förarens maskin Förarhytten är rymlig och välfungerande hydraulik ger bekvämlighet i arbetet! Servo-reglagen är placerade i armstöden. Den stora framrutan kan lyftas upp med hjälp av en glidskenor. Under motorhuven har man lätt tillgång till alla viktiga komponenter för daglig service Arbetsvikt (ton) 1,66 Effekt (kw) 14,2 Breddningsbar undervagn, tippbar förarhytt och lätt men stark rörkonstruktions bom! 8025 Z Arbetsvikt (ton) 2,69 Effekt (kw) 20,9 Över 3 meters lasthöjd! Tillräckligt med effekt för alla arbeten. Bra terräng egenskaper. Grävdjup (m) 2,80 Grävdjup (m) 2,83 6 7

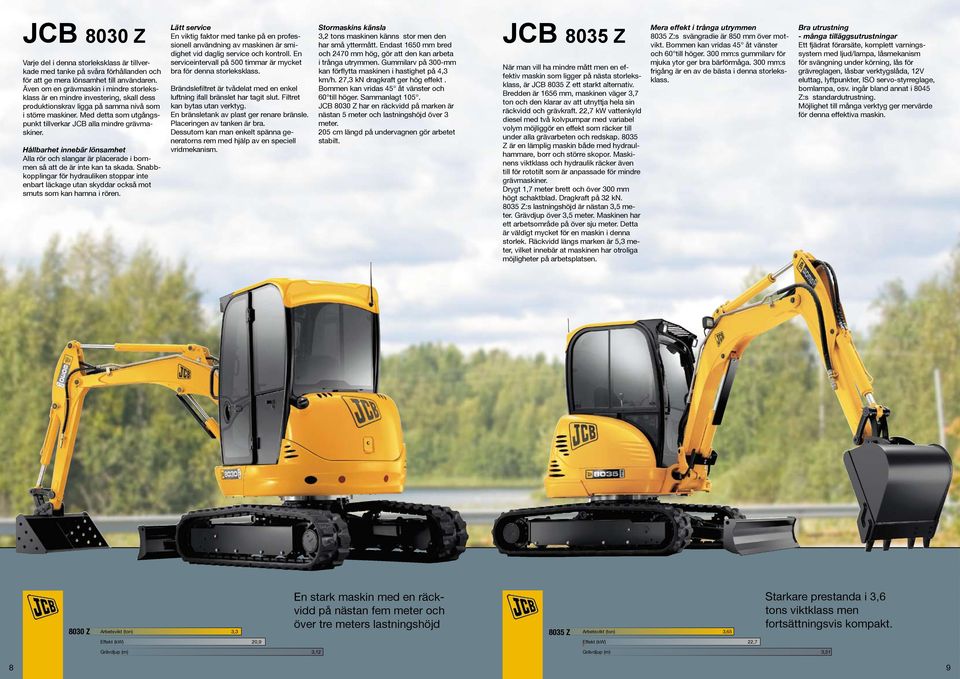

5 JCB 8030 Z Varje del i denna storleksklass är tillverkade med tanke på svåra förhållanden och för att ge mera lönsamhet till användaren. Även om en grävmaskin i mindre storleksklass är en mindre investering, skall dess produktionskrav ligga på samma nivå som i större maskiner. Med detta som utgångspunkt tillverkar JCB alla mindre grävmaskiner. Hållbarhet innebär lönsamhet Alla rör och slangar är placerade i bommen så att de är inte kan ta skada. Snabbkopplingar för hydrauliken stoppar inte enbart läckage utan skyddar också mot smuts som kan hamna i rören. Lätt service En viktig faktor med tanke på en professionell användning av maskinen är smidighet vid daglig service och kontroll. En serviceintervall på 500 timmar är mycket bra för denna storleksklass. Brändslefiltret är tvådelat med en enkel luftning ifall bränslet har tagit slut. Filtret kan bytas utan verktyg. En bränsletank av plast ger renare bränsle. Placeringen av tanken är bra. Dessutom kan man enkelt spänna generatorns rem med hjälp av en speciell vridmekanism. Stormaskins känsla 3,2 tons maskinen känns stor men den har små yttermått. Endast 1650 mm bred och 2470 mm hög, gör att den kan arbeta i trånga utrymmen. Gummilarv på 300-mm kan förflytta maskinen i hastighet på 4,3 km/h. 27,3 kn dragkraft ger hög effekt. Bommen kan vridas 45 åt vänster och 60 till höger. Sammanlagt 105. JCB 8030 Z har en räckvidd på marken är nästan 5 meter och lastningshöjd över 3 meter. 205 cm längd på undervagnen gör arbetet stabilt. JCB 8035 Z När man vill ha mindre mått men en effektiv maskin som ligger på nästa storleksklass, är JCB 8035 Z ett starkt alternativ. Bredden är 1656 mm, maskinen väger 3,7 ton och den klarar av att utnyttja hela sin räckvidd och grävkraft. 22,7 kw vattenkyld diesel med två kolvpumpar med variabel volym möjliggör en effekt som räcker till under alla grävarbeten och redskap Z är en lämplig maskin både med hydraulhammare, borr och större skopor. Maskinens viktklass och hydraulik räcker även till för rototilt som är anpassade för mindre grävmaskiner. Drygt 1,7 meter brett och över 300 mm högt schaktblad. Dragkraft på 32 kn Z:s lastningshöjd är nästan 3,5 meter. Grävdjup över 3,5 meter. Maskinen har ett arbetsområde på över sju meter. Detta är väldigt mycket för en maskin i denna storlek. Räckvidd längs marken är 5,3 meter, vilket innebär at maskinen har otroliga möjligheter på arbetsplatsen. Mera effekt i trånga utrymmen 8035 Z:s svängradie är 850 mm över motvikt. Bommen kan vridas 45 åt vänster och 60 till höger. 300 mm:s gummilarv för mjuka ytor ger bra bärförmåga. 300 mm:s frigång är en av de bästa i denna storleksklass. Bra utrustning - många tilläggsutrustningar Ett fjädrat förarsäte, komplett varningssystem med ljud/lampa, låsmekanism för svängning under körning, lås för grävreglagen, låsbar verktygslåda, 12V eluttag, lyftpunkter, ISO servo-styrreglage, bomlampa, osv. ingår bland annat i 8045 Z:s standardutrustning. Möjlighet till många verktyg ger mervärde för denna effektiva maskin Z Arbetsvikt (ton) 3,3 Effekt (kw) 20,9 En stark maskin med en räckvidd på nästan fem meter och över tre meters lastningshöjd 8035 Z Arbetsvikt (ton) 3,65 Effekt (kw) 22,7 Starkare prestanda i 3,6 tons viktklass men fortsättningsvis kompakt. Grävdjup (m) 3,12 Grävdjup (m) 3,51 8 9

6 JCB 8040 Z JCB 8040:s bekvämlighet av hög klass baserar sig inte enbart på en rymlig förarhytt utan även på balanserade egenskaper. tack vare bekväm arbetsmiljö ökar även lönsamheten, eftersom arbetet utförs enligt förarens egna behov, inte enbart på teknisk prestanda. När du stiger in i förarhytten i 8040, känner du genast hur rymlig den är. Dörren i förarhytten är placerad så att även om den är öppen så kan man arbeta i trånga utrymmen. Flera olika faktorer som ökar trivseln I den nya 8040-modellen kan du med hjälp av en brytare på grävreglaget aktivera en pedal som kan styra bommens rörelse eller extra hydraulik. Bommen kan vridas 60 åt vänster och 60 till höger. Komforten ökar tack vare den rymliga förarhytten. Öppenhet och smidighet klarar av jämförelser med vilken annan maskin som helst. Stora glasytor och bommens utrustning ökar sikten även när man ska lyfta högt. Lönsamhet som mål Lönsamheten påverkas både av driftskostnader av maskinen, men även dess egenskaper. Med en smidig och komfortabel maskin, ökar såväl arbetsglädjen som lönsamheten. Motorn bakom maskinens egenskaper 33,1 kw steg 2 -motor gör en JCB 8040 till en av de starkaste i klassen. Hydraulik som känner lasten styr maskinfunktionerna mycket effektivt. Rivnings- och brytningskrafterna imponerar. Brytkraft och 5,5 km/h förflyttningshastighet är toppklass i denna maskinstorlek. Bakom all effekt och kraft finns en balanserad helhet; inga egenskaper stör ett effektivt arbete. En optimal viktbalansering mellan undervagn och hytt samt rätt konstruktion och mått är de centrala faktorerna för att uppnå en balanserad maskin. Bom med stor räckvidd Räckvidd på marken är över 5,6 meter och lastningshöjd över 3,8 meter är mycket bra i denna storleksklass. JCB 8045 Z I denna JCB-modell finns en av de rymligaste förarhytterna i hela storleksklassen. En bred dörr underlättar in och ut steg från hytten. Föraren kan stiga in i förarhytten som till en större maskin. Förarsätet och reglage kan justeras, Grävreglagen justeras samtidigt som sätet eller också kan man justera reglagen separat. Ett effektivt värme- och ventilationssystem garanterar att man kan arbeta under svåra förhållanden. Förarhytten är väl isolerad. Framrutan kan lyftas upp mot taket. När man sitter i förarhytten kan man se larven på vänster sida och vändhjulet till larven på högersidan. Prestandavärden på topp i Midi-klassen Räckvidd i marknivå är över 5,8 meter, grävdjup på 3,7 meter och lastningshöjd på nästan 4 meter är riktiga toppvärden i denna storleksklass. Den största räckvidd är över 6 meter. Bommen kan vridas 60 åt vänster och 65 till höger. En 68-liters bränsletank är välplacerad. Bränslet räcker till för många arbetstimmar. Schaktbladet är ett riktigt bra redskap i denna maskin. Formen är effektiv och höjden kan justeras tillräckligt. Motor och hydraulik 2,2 -liters 33,1 kw direktinsprutningsdiesel är hållbar och ekonomisk. Kolvpump med variabel volym ger bra hydrauleffekt. 169 l/min volymflöde och tryck på 250 bar säger mycket om prestanda. Skopans brytkraft är 42,2 kn och maskinens vridhastighet är 10 r/min. På topp i sin storleksklass. Även när det gäller förarhytten. 2,2liters motor och 6 meter i räckvidd 8040 Z Arbetsvikt (ton) 4, Z Arbetsvikt (ton) 4,75 Effekt (kw) 33,1 Effekt (kw) 33,1 Grävdjup (m) 3,52 Grävdjup (m) 3,

7 JCB 8052 Z JCB 8052 som finns i fem-tons klassen har en räckvidd på över sex meter och lastningshöjd på över fyra meter. Maskinen är två meter bred och den kan hantera även den tyngsta hydraulhammaren och stora skopor. Som i alla JCBs mindre grävmaskiner kan bommen svängas som standard; 70 till vänster och 50 till höger. 400 mm:s gummilarv håller marktrycket relativt lågt med tanke på maskinens storlek; endast 0,33 kg/cm2. Standardutrustning Som standard finns förutom gummilarv, komplett varningssystem med ljud/lampa, låsmekanism för svängning under körning, användarvänliga servo-styrreglage, 2-stegs auto-kick-down kraftöverföring. Förarhytten är en upplevelse Förarhytten i JCB:s mindre grävmaskin är en positiv och överraskande upplevelse. Rymlighet är enorm; maskinen ser kompakt ut men det finns gott om plats i förarhytten. Rymligheten ökar ännu mera tack vare de stora fönsterrutorna, maskinens mjuka former och formade reglage och ljus inredning. Man känner den starka motorkraften i förarhytten. 2,2 -liters direktinsprutningsdiesel ger effekt och vridmoment för kolvpump med variabel volym. Hydrauliska funktioner och reglage ger en känsla av en kraftig och stor maskin. JCB 8055 Sex meters räckvidd i fem tons maskin Bomens Arbetsvikt (ton) 5,2 Effekt (kw) 34, Arbetsvikt (ton) Effekt (kw) Grävdjup (m) 4,0 Grävdjup (m) 12 13

8 JCB 8060 Z Med denna grävmaskin i midi-klassen har man försökt nå fram till ett maximalt mål, största möjliga effekt och lönsamhet i 6 tons storleksklass. Den korta bakändan är inte enbart gjord med tanke på mått utan den är enkel att serva och de dagliga kontrollerna är lätta att utföra. Genom att öppna luckor har man lätt tillgång alla viktiga komponenter. Den bakre plåten är inte av plåt utan av plast för att minimera stötskador. Med placeringen av motorn och hydrauliken har man uppnått en utmärk balans och lätt vikt. Alla konstruktioner är planerade för professionell användning Runtomsvängende maskin och vridbar bom ger fler arbetsmöjligheter än med vanliga maskiner. Skopans och bommens bryt och rivkraft är en av det bästa i denna klass. Perfekt motor bakom arbetskraften Isuzus motor med 44,5 kw:s effekt och 192 Nm vridmoment. En stark motor som håller vad den lovar. Den fyrcylindriga direktinsprutningsdieseln överför kraft genom låg utväxling och ger maskinen utmärkta schaktegenskaper. Effektiva motorer med två hastigheter förflyttar maskinen i 4,4 km/h. i båda motorerna finns flerskivsbromsar. Hydraulkraft för alla behov Extra hydraulik kan kopplas både till slänt eller hammarhydraulik. Extra hydraulik ger t.o.m. 95 l/min. Gummi- eller stållarv som alternativ Larvbanden kan bytas ut snabbt eftersom båda bandtyperna passar till samma rullar och länkar. Spänningen sker med fettspruta. Man har satsat mycket på förarhytten Förarhytten har säkerhetstestats och den har alla egenskaper som krävs med tanke på säkerhet. Utmärkta bromsar, Rexroth servo- styrsystem, låsreglage för hydrauliken och utmärkt sikt skapar trygghet på arbetsplatsen. Alla reglage är placerade på bästa möjliga sätt. Framför allt helt öppningsbara huvar imponerar på proffsen. JCB 8080 Z JCB 8080 Z med kort bakända höjer JCB:s kompakta grävmaskiner till ännu större storleksklass. 8 tons maskinen klarar av uppgifter som är till för maskiner i större storleksklass. Dess gräv- och lastningsförmåga i klassen för kompakta maskiner är en klass för sig. Svängbommen är en ypperlig tilläggsutrustning i denna klass. Den korta bakändan tillsammans med vridbar bom tar denna maskin till platser dit många andra inte kommer. Resultat med kontrollerad kraft Maskinen är utrustad som andra större maskiner med snabbval för olika arbetsområden. Detta ökar lönsamheten. Maskinens hydraulkraft delas optimalt i alla förhållanden. Detta innebär minskad bränsleförbrukning och mindre slitage av maskinen. Jobbet känns samtidigt trevligare att utföra. Stark och stabil undervagn Undervagnen är 2,8 m lång och alternativt ger 600 mm larvband, maskinen ännu mera stabilitet. Stark undervagn och 363 mm:s frigång skyddar maskinen mot stenar och andra föremål. Alla hydraulslangar är skyddade i undervagnens konstruktion. Pålitlig teknik i kompakta maskiner JCB 8080 Z är utrustad med en pålitlig och hållbar Isuzu 44 kw diesel. Bränsleförbrukningen är låg. Motorn är tyst och den fyller TIR 2 - utsläppskrav. Drivmotorernas två hastigheter kan växlas antingen manuellt eller automatiskt. Kickdown -funktionens hastighetsområde ändras genast. Säkerhet Säker förarhytt som kan skyddas med ett skyddsgaller som finns som tilläggsutrustning. Förarhytten har testats mycket omfattande. Alla hydraulfunktioner låses med ett enda reglage när man stiger ur förarhytten. Förarhytt i en stor maskin Stilig och rymlig förarhytt påminner om förarhytten på en större maskin. Sikten är utmärkt. AMS -kontroll- och styrenheter som standard. Grafisk bildskärm för bränslemängd, temperatur av motorn och hydrauliken. Med hjälp av systemet kan både arbetsområdets val och aktiveringen av motorn tomgång kontrolleras. Servicearbetet sker smidigt tack vare helt öppningsbara huvar. Öppna huven så ser du vad vi menar. I sex tons viktklass utmärkta egenskaper Midi-klassens starkaste JCB tar upp kampen mot större maskiner 8060 Z Arbetsvikt (ton) 6 Effekt (kw) Z Arbetsvikt (ton) 8,3 Effekt (kw) 44 Grävdjup (m) 4,1 Grävdjup (m) 4,

9 TEKNISK DATA Modell Vikt Motor- Mark- Br- Trans. Trans. Skop. Lastn. Gräv- Gräv- Pump Transp. effekt frig. edd höjd längd brytkr. höjd räckvidd djup kapacitet hastigh. (t) (kw/ hv) (mm) (m) (m) (m) 1) (kgf) 2) (m) 2) (m) 3) (m) l / min km/h 4) MICRO ,95 9,5/12, ,22 2,63 5,42 5,7 5,6 6,68 1, ,59 14,2/ ,98 2,31 3,35 16,2 2,56 3,84 2,45 39,2 3, ,66 14,2/ ,98 2,31 3,42 16,2 2,76 4,2 2,80 43,6 3, Z 2,69 20,9/ ,55 2,47 4, ,16 4,69 2, , Z 3,3 20,9/ ,65 2,47 4, ,2 4,91 3, , Z 3,65 22,7/30, ,75 2,48 4, ,48 5,31 3, , Z 4,3 33,1/ ,98 2,57 5,1 37,1 3,84 5,61 3, , Z 4,75 33,1/ ,98 2,74 5,17 42,2 3,97 5,84 3, , ,2 34,7/46, ,0 2,56 4,81 40,7 4,08 6,06 3, , ,0 43/57, ,0 2,66 4,81 47,9 3,99 6,18 4, , ZTS 8,3 44/ ,14 2,71 6, ,7 6,67 4, ,5 Information utan förbindelser. Grävmaskinens utrustning kan påverka måtten och prestationvärden. Vi behåller oss rätten till förändringar utan att meddela dessa i förväg. Med gummiband och standardskåpa 1) En hel bom och standard armen 2) Den längsta armen 3) Vid markhöjd, den längsta armen 4) Största hastighet Inssimainos Oy. Uusimaa Oy, Porvoo Copyright.
