1 Skördare 1270E/1470E PRODUCTIVITY UPTIME LOW DAILY OPERATING COSTS REVOLUTION LOGGING WILL NEVER BE THE SAME REVOLUTIO VOLUTION ON

2 Den avancerade tekniken i John Deeres E-serieskördare ger en mycket hög produktivitet, tillförlitlighet och förarkomfort. Skördarna 1270E och 1470E har kraft nog att larbeta outtröttligt i grov slutavverkning, skift efter skift. Och bäst av allt; du styr all denna kraft med dina fingertoppar. John Deeres skördare har en förarmiljö som ger högsta förarkomfort och produktivitet. En ny generation styrsystem, nya kranar och skördaraggregat levererar det ultimata av snabbhet och kvalitet inom avverkning och upparbetning. Kortfattade data DIESELMOTOR Max. motoreffekt 1270E 6 cylindrar, cylindervolym 9,0 liter 170 kw (1 900 v/min)/ 228 hk SAE 1470E DRAGKRAFT 175 kn 180 kn KRAN Max. räckvidd ANVÄNDNINGS- OMRÅDE CH7 8,6/10/11,7 m Andragallring och slutavverkning 6 cylindrar, cylindervolym 9,0 liter 190 kw (1 900 v/min)/ 255 hk SAE CH8 8,6/10/11 m Slutavverkning 2

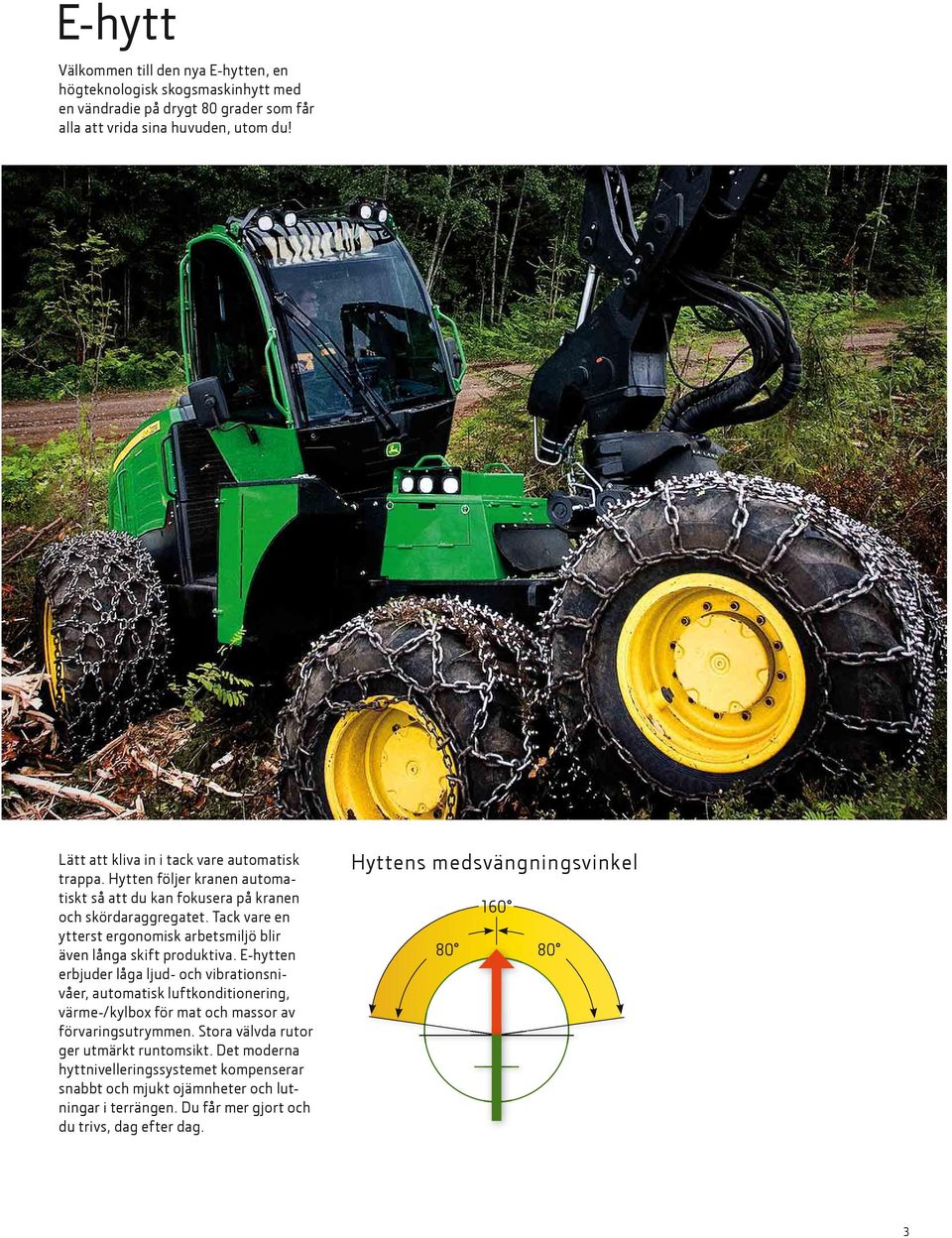

3 E-hytt Välkommen till den nya E-hytten, en högteknologisk skogsmaskinhytt med en vändradie på drygt 80 grader som får alla att vrida sina huvuden, utom du! Lätt att kliva in i tack vare automatisk trappa. Hytten följer kranen automatiskt så att du kan fokusera på kranen och skördaraggregatet. Tack vare en ytterst ergonomisk arbetsmiljö blir även långa skift produktiva. E-hytten erbjuder låga ljud- och vibrationsnivåer, automatisk luftkonditionering, värme-/kylbox för mat och massor av förvaringsutrymmen. Stora välvda rutor ger utmärkt runtomsikt. Det moderna hyttnivelleringssystemet kompenserar snabbt och mjukt ojämnheter och lutningar i terrängen. Du får mer gjort och du trivs, dag efter dag. Hyttens medsvängningsvinkel

4 PowerTech Plus motor med luftfilter med förfiltrering och reversibel kylarfläkt Både 1270E och 1470E drivs av en 9,0-liters John Deere Power- Tech Plus motor som uppfyller de stränga utsläppskraven. Båda motorerna kännetecknas av högt vridmoment vid låga varvtal, vilket ger låg bränsleförbrukning även vid hög motorbelastning. Den nya reversibla kylarfläkten är standard i alla John Deeres E-seriemodeller. Denna fläkt kastar automatiskt om riktningen och rensar bort damm och skräp från motorns kylare och förlänger därmed serviceintervallen. Motorluftsfiltret PowerCore har ett förfiltreringselement som flerfaldigar filtrets livslängd. PowerTech Plus motor, till vänster Gemensamt för E-serien Förbättringarna i E-serien omfattar bland annat styrsystem, hårdvara och mjukvara. Tillförlitliga och flexibelt utbytbara elektroniska komponenter förenklar maskinens service. Samma kontrollpaneler används i E-seriens skördare och skotare för att föraren lättare ska kunna byta mellan olika John Deere maskiner. Samtliga E-seriens skördare har ny midjeled, rambroms och en ramkonstruktion. Dessa funktioner bildar en stabil bas för hög produktivitet och lång livslängd. Midjeled 4

5 5

6 Kran CH7/CH8 1270E är utrustad med den nya parallellkranen CH7. Den kraftfulla precisionskranen CH7 ger 11 % högre lyftkraft och 15 % högre vridmoment än tidigare. Beroende på applikation finns CH7 med räckvidderna 8,6/10/11,7 m. 1470E har den förbättrade CH8-kranen. CH8 finns med längderna 8,6/10/11 m för att passa din applikation. Med det nya användarvänliga styrsystemet TimberMatic H-09 och precisionshydraulik uppnås en smidig kranstyrning. Exakta och snabba kranrörelser höjer din effektivitet till en ny nivå. 6

7 Skördaraggregat Beroende på skördarmodell kan maskinen utrustas med olika skördaraggregat med 2- eller 4-hjuls matning, bland annat den nya generationens skördaraggregat H414 och H480C. John Deeres skördaraggregat kombinerar kapprestanda med utmärkt kvistningskvalitet, ned till de minsta diametrarna. I kombination med skördarna 1270E och 1470E är dessa aggregat svåröverträffade. Kranräckvidd/skördaraggregat 4-hjuls matning H754 H414 H480C 1270E / CH7 1470E / CH8 8,6/10/11,7 m 8,6/10/11,7 m 8,6/10 m 8,6/10/11 m 2-hjuls matning H752HD H270 H E / CH7 1470E / CH8 8,6/10/11,7 m 8,6/10 m 8,6/10/11 m 8,6 m Kontakta din säljare vissa skördaraggregatalternativ kan medföra begränsningar i kranräckvidd. 7

8 Innovativ automatik Styrsystemet TimberMatic H-09 TimberMatic H-09 är ett tillförlitligt och användarvänligt styrsystem till E-seriens skördare. Styrsystemet omfattar mätfunktion, aptering och grundläggande maskininställningar. Det har ett antal funktioner som gör arbetet lättare och snabbare: t.ex. snabbtangenter för de vanligaste funktionerna och reglagen, olika förarspecifika inställningar och interaktiva val. Manualen till styrsystemet öppnas till exempel direkt på höger hjälpsida på PC-skärmen. TimberMatic H-09 har flera tryckgivare. De flesta av skördarens inställningar kan göras utan extra tryckmätare. Därmed uppnås exakta maskinbasinställningar som säkerställer skördarens utmärkta produktivitet. E-seriens automatiserade maskiner medför bättre utnyttjande av mjukvaran samt bättre styrning och prestanda hos basmaskinen. TimberMatic H-09 är ett överskådligt och användarvänligt styrsystem till E-seriens skördare. Det ökar inte bara skördarens, utan hela maskinkedjans produktivitet. 8

9 TimberLink John Deere är den enda skogsmaskintillverkaren som konstruerar och levererar system som övervakar prestanda och status. TimberLink-programvaran gör det möjligt för förare och underhållspersonal att optimera E-seriemaskinernas tillförlitlighet och minimera bränslekostnader och andra dagliga driftskostnader. Detaljerade mätningar av maskinen gör det möjligt att uppnå och bibehålla hög produktivitet. Resultaten av de mätningar som utförs av TimberLink kan ses inne i hytten eller på ett kontor på annat håll. Maskinstatusdisplayen är standard hos alla skördare i E-serien. TimberLink är ett oslagbart redskap för utbildning av både nya och mer erfarna maskinförare som vill förbättra sin teknik och produktivitet. TimberLinks maskinstatusdisplay ger dig en uppfattning om maskinens allmänna prestanda. 9

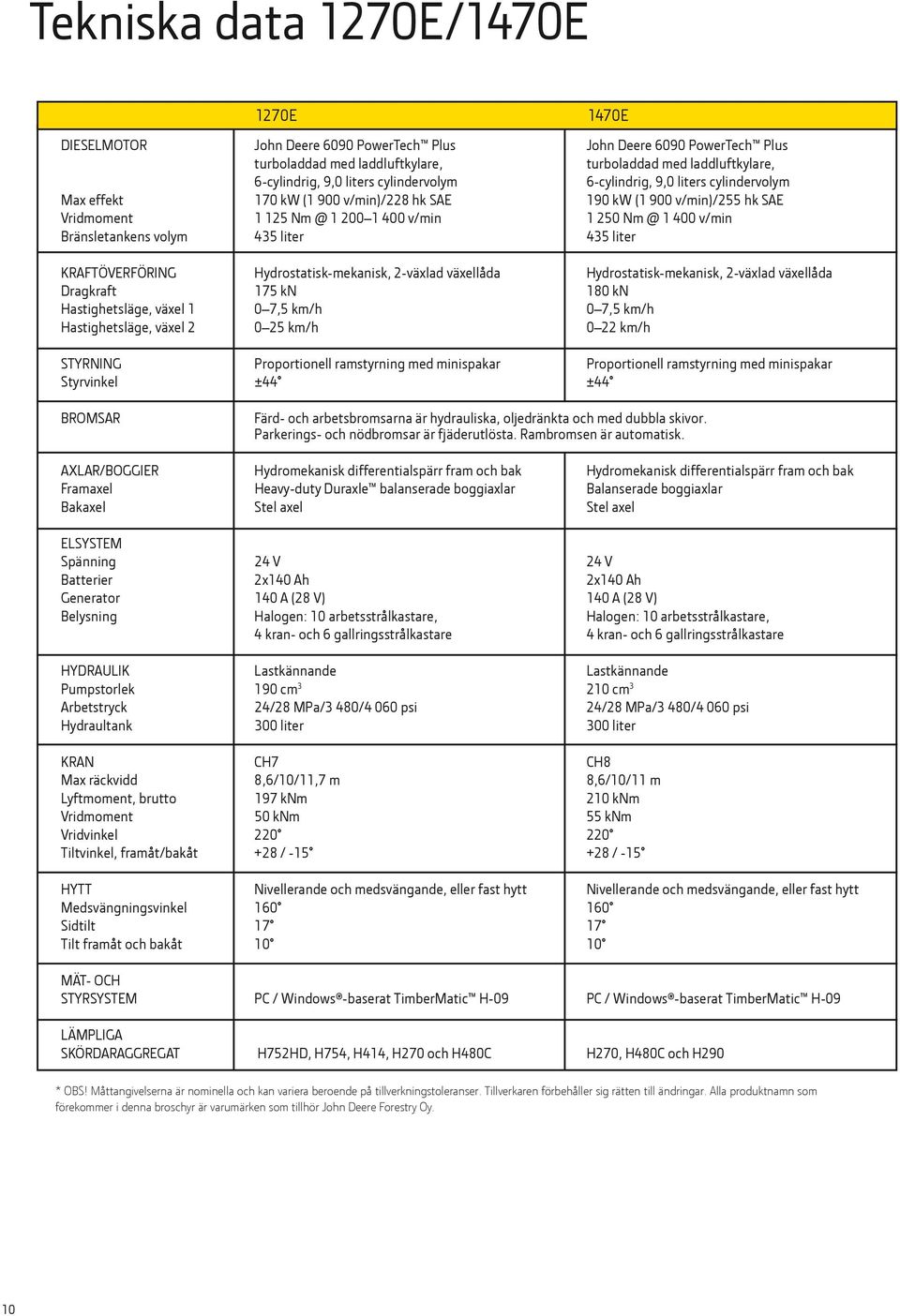

10 Tekniska data 1270E/1470E 1270E 1470E DIESELMOTOR John Deere 6090 PowerTech Plus John Deere 6090 PowerTech Plus turboladdad med laddluftkylare, turboladdad med laddluftkylare, 6-cylindrig, 9,0 liters cylindervolym 6-cylindrig, 9,0 liters cylindervolym Max effekt 170 kw (1 900 v/min)/228 hk SAE 190 kw (1 900 v/min)/255 hk SAE Vridmoment v/min v/min Bränsletankens volym 435 liter 435 liter KRAFTÖVERFÖRING Hydrostatisk-mekanisk, 2-växlad växellåda Hydrostatisk-mekanisk, 2-växlad växellåda Dragkraft 175 kn 180 kn Hastighetsläge, växel 1 0 7,5 km/h 0 7,5 km/h Hastighetsläge, växel km/h 0 22 km/h STYRNING Proportionell ramstyrning med minispakar Proportionell ramstyrning med minispakar Styrvinkel ±44 ±44 BROMSAR Färd- och arbetsbromsarna är hydrauliska, oljedränkta och med dubbla skivor. Parkerings- och nödbromsar är fjäderutlösta. Rambromsen är automatisk. AXLAR/BOGGIER Hydromekanisk differentialspärr fram och bak Hydromekanisk differentialspärr fram och bak Framaxel Heavy-duty Duraxle balanserade boggiaxlar Balanserade boggiaxlar Bakaxel Stel axel Stel axel ELSYSTEM Spänning 24 V 24 V Batterier 2x140 Ah 2x140 Ah Generator 140 A (28 V) 140 A (28 V) Belysning Halogen: 10 arbetsstrålkastare, Halogen: 10 arbetsstrålkastare, 4 kran- och 6 gallringsstrålkastare 4 kran- och 6 gallringsstrålkastare HYDRAULIK Lastkännande Lastkännande Pumpstorlek 190 cm cm 3 Arbetstryck 24/28 MPa/3 480/4 060 psi 24/28 MPa/3 480/4 060 psi Hydraultank 300 liter 300 liter KRAN CH7 CH8 Max räckvidd 8,6/10/11,7 m 8,6/10/11 m Lyftmoment, brutto 197 knm 210 knm Vridmoment 50 knm 55 knm Vridvinkel Tiltvinkel, framåt/bakåt +28 / / -15 HYTT Nivellerande och medsvängande, eller fast hytt Nivellerande och medsvängande, eller fast hytt Medsvängningsvinkel Sidtilt Tilt framåt och bakåt MÄT- OCH STYRSYSTEM PC / Windows -baserat TimberMatic H-09 PC / Windows -baserat TimberMatic H-09 LÄMPLIGA SKÖRDARAGGREGAT H752HD, H754, H414, H270 och H480C H270, H480C och H290 * OBS! Måttangivelserna är nominella och kan variera beroende på tillverkningstoleranser. Tillverkaren förbehåller sig rätten till ändringar. Alla produktnamn som förekommer i denna broschyr är varumärken som tillhör John Deere Forestry Oy. 10

11 MÅTT* 1270E 1470E Längd [A] 7550 mm 7690 mm Framaxel midjeled [B] 2150 mm 2150 mm Bakaxel midjeled [C] 1900 mm 1900 mm Axelavstånd [B+C] 4050 mm 4050 mm Däck, fram 26, ,5 20 Däck, bak Bredd 600 serie däck [D] 2750 mm Bredd 650 serie däck [D] 2990 mm Bredd 710 serie däck [D] 2960 mm Bredd 750 serie däck [D] 2990 mm Yttre vändradie 710 serie däck 6570 mm Yttre vändradie 750 serie däck 6615 mm Inre vändradie 710 serie däck 3490 mm Inre vändradie 750 serie däck 3470 mm Transporthöjd 3830 mm 3930 mm Markfrigång, midjeled [E] 640 mm 750 mm Maskinvikt med H480C skördaraggregat kg kg * Obs! Måttangivelserna är nominella och kan variera beroende på tillverkningstoleranser. Exempel på standardutrustning (beroende på nationella specifikationer) Nivellerande och medsvängande hytt Styrsystemet TimberMatic H-09 med skrivare TimberLink maskinstatusbild Reversibel kylarfläkt Hydraulisk trappa Luftdämpad förarstol Halogenljus Heavy-duty Duraxle boggiaxlar Rambroms Hydraulsystem med bypassfilter Luftfilter med förfiltreringselement Exempel på tillvalsutrustning (beroende på nationella specifikationer) Fast hytt GPS med programvara TimberLink programlicens Backkamera Xenonljus Motor- och kupévärmare Elektrisk bränslepåfyllningspump Elektrisk hydrauloljepåfyllningspump Bio hydraulolja Hydraulpump Automatiskt brandsläckningssystem Centralsmörjning Verktygssats Band och slirskydd Kontakta din säljare för utförligare information. 1270E A B C FRAM 1470E A B C E D Den här broschyren/trycksaken har noggrant sammanställts för global cirkulation. Medan allmän information bilder och beskrivningar anges kan vissa illustrationer och texter inkludera tillval och tillbehör som inte fi nns tillgängligt i alla regioner. V.g. kontakta din lokala återförsäljare för mer detaljerad information. John Deere förbehåller sig rätten att ändra specifi kationer och design för produkter som beskrivs i denna broschyr utan förvarning. Vi ansvarar inte för fel eller ofullständig information. 11

12 Nothing runs like a Deere Hörnstenarna i utvecklingen av E-seriens skogsmaskiner är produktivitet, tillförlitlighet och låga driftskostnader. Varje år gör John Deere stora investeringar i produktutveckling för att konstruera och tillverka avancerade skogsmaskiner. John Deere är din partner. Vi erbjuder dig heltäckande lösningar till stöd för ditt företag genom att göra det dagliga arbetet mer produktivt. Utöver skogsmaskiner av högsta kvalitet erbjuder vi ett stort urval av tjänster och redskap som gör din maskin ännu effektivare. Det är vår ambition att hjälpa dig att göra arbetet snabbare, säkrare och bekvämare! John Deere Forestry konstruerar och tillverkar kortvirkesmaskiner i Finland.
