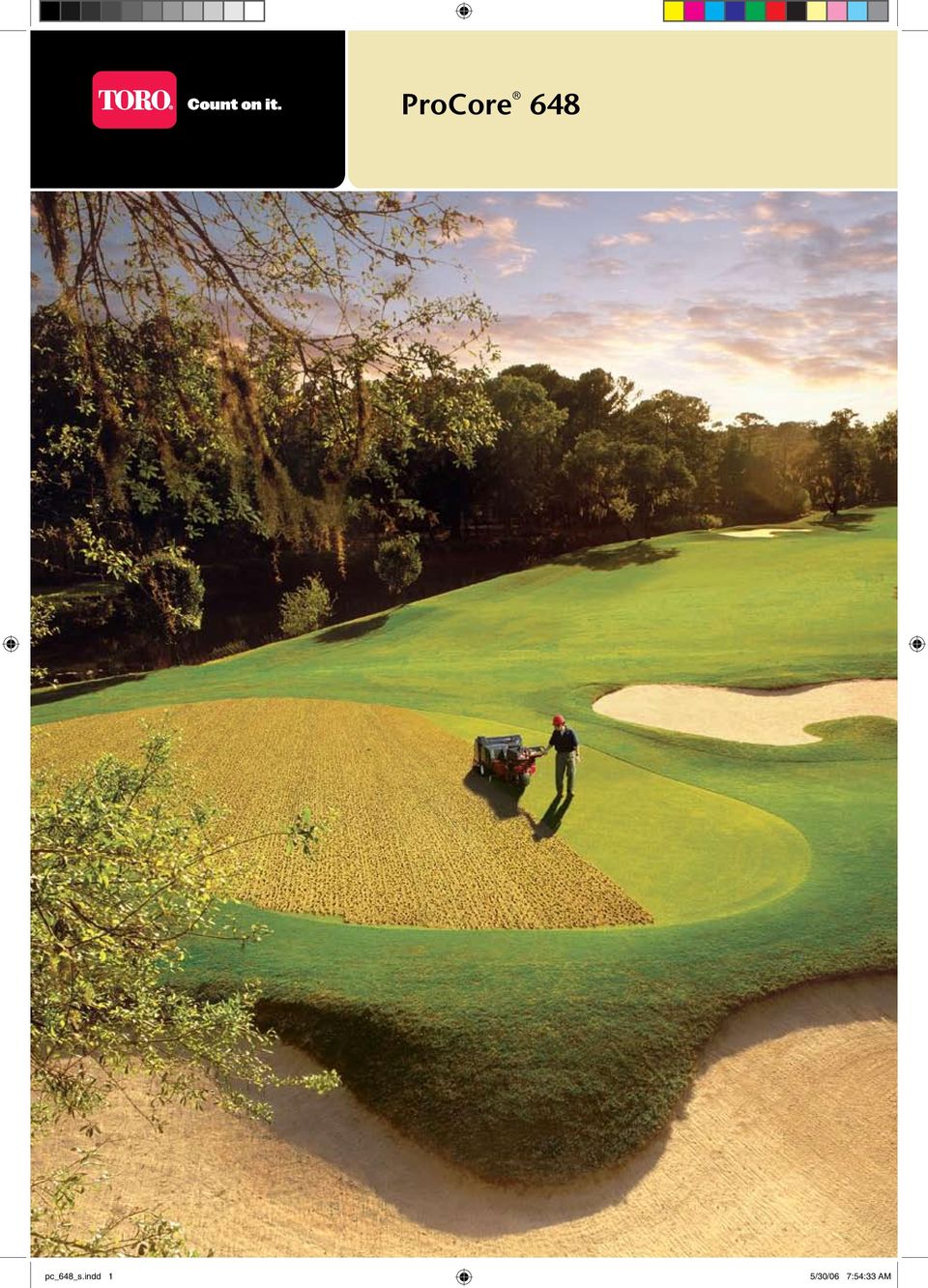

ProCore 648 pc_648_s.indd 1 5/30/06 7:54:33 AM

Transkript

1 ProCore 648 pc_648_s.indd 1 5/30/06 7:54:33 AM

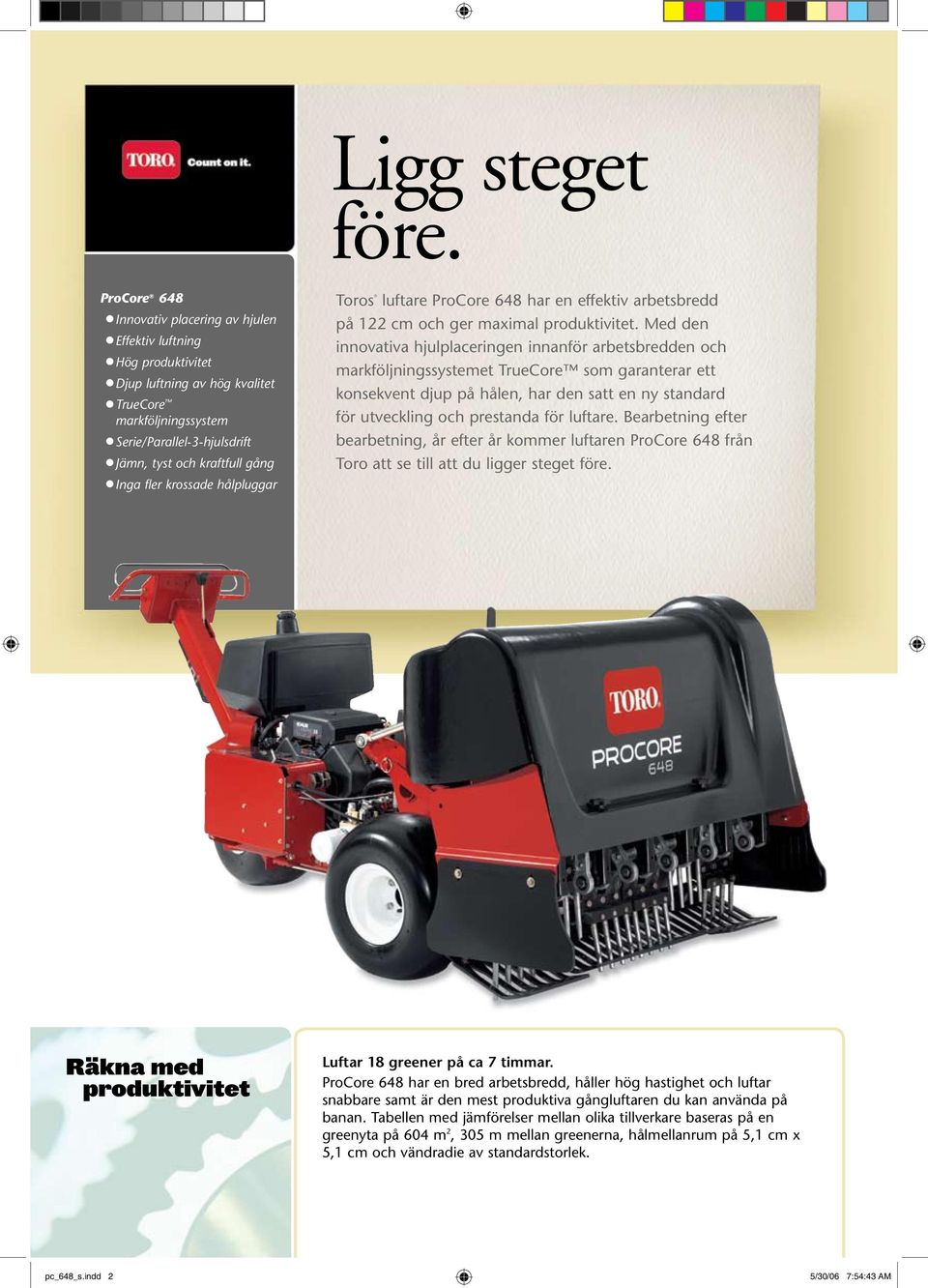

2 Ligg steget före. ProCore 648 Innovativ placering av hjulen Effektiv luftning Hög produktivitet Djup luftning av hög kvalitet TrueCore markföljningssystem Serie/Parallel-3-hjulsdrift Jämn, tyst och kraftfull gång Inga fler krossade hålpluggar Toros luftare ProCore 648 har en effektiv arbetsbredd på 122 cm och ger maximal produktivitet. Med den innovativa hjulplaceringen innanför arbetsbredden och markföljningssystemet TrueCore som garanterar ett konsekvent djup på hålen, har den satt en ny standard för utveckling och prestanda för luftare. Bearbetning efter bearbetning, år efter år kommer luftaren ProCore 648 från Toro att se till att du ligger steget före. Räkna med produktivitet Luftar 18 greener på ca 7 timmar. ProCore 648 har en bred arbetsbredd, håller hög hastighet och luftar snabbare samt är den mest produktiva gångluftaren du kan använda på banan. Tabellen med jämförelser mellan olika tillverkare baseras på en greenyta på 604 m 2, 305 m mellan greenerna, hålmellanrum på 5,1 cm x 5,1 cm och vändradie av standardstorlek. pc_648_s.indd 2 5/30/06 7:54:43 AM

3 Inga fler krossade hålpluggar ProCore 648 har en design där hjulen är placerade framför luftarhuvudet så att du kan göra luftning efter luftning utan att köra över hålpluggarna eller gräsytor som precis har luftats. Det förhindrar att gräsytan och de nya hålen skadas och förenklar uppsamlingsarbetet. Hål med en konsekvent rund form uppnås med hjälp av en RotaLink -geometri av elastomer som ser till att pinnarna hela tiden är i lodrätt läge när de går upp och ner i jorden. Individuellt flytande hållare förhindrar att gräsmattan lyfter sig när pinnarna går upp ur jorden och gör att en jämn yta bevaras. Däcken är placerade framför luftaren och bildar aldrig hjulfåror som annars är vanliga på nyluftade greener, utslagsplatser och idrottsplatser. pc_648_s.indd 3 5/30/06 7:54:54 AM

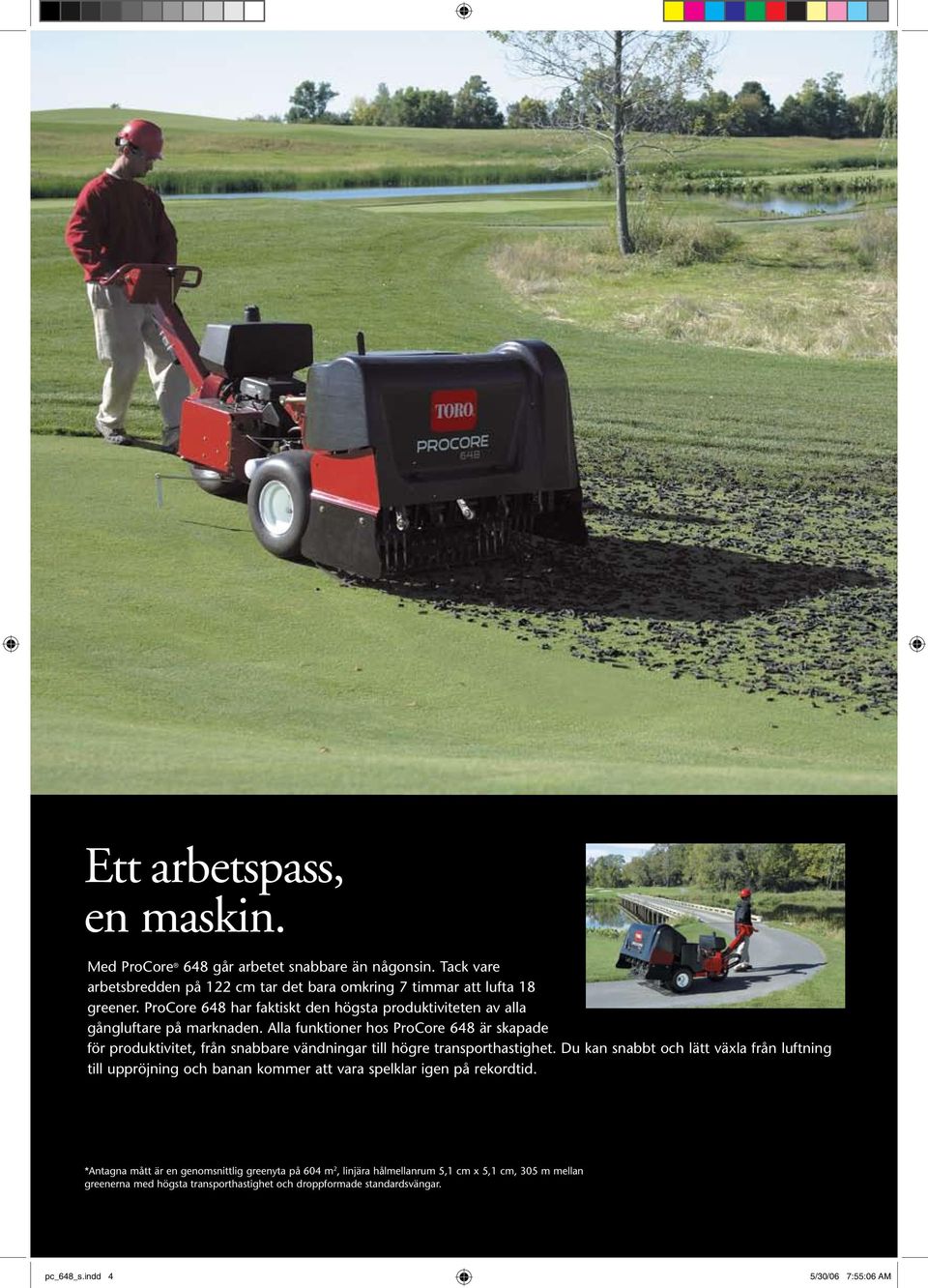

4 Ett arbetspass, en maskin. Med ProCore 648 går arbetet snabbare än någonsin. Tack vare arbetsbredden på 122 cm tar det bara omkring 7 timmar att lufta 18 greener. ProCore 648 har faktiskt den högsta produktiviteten av alla gångluftare på marknaden. Alla funktioner hos ProCore 648 är skapade för produktivitet, från snabbare vändningar till högre transporthastighet. Du kan snabbt och lätt växla från luftning till uppröjning och banan kommer att vara spelklar igen på rekordtid. *Antagna mått är en genomsnittlig greenyta på 604 m 2, linjära hålmellanrum 5,1 cm x 5,1 cm, 305 m mellan greenerna med högsta transporthastighet och droppformade standardsvängar. pc_648_s.indd 4 5/30/06 7:55:06 AM

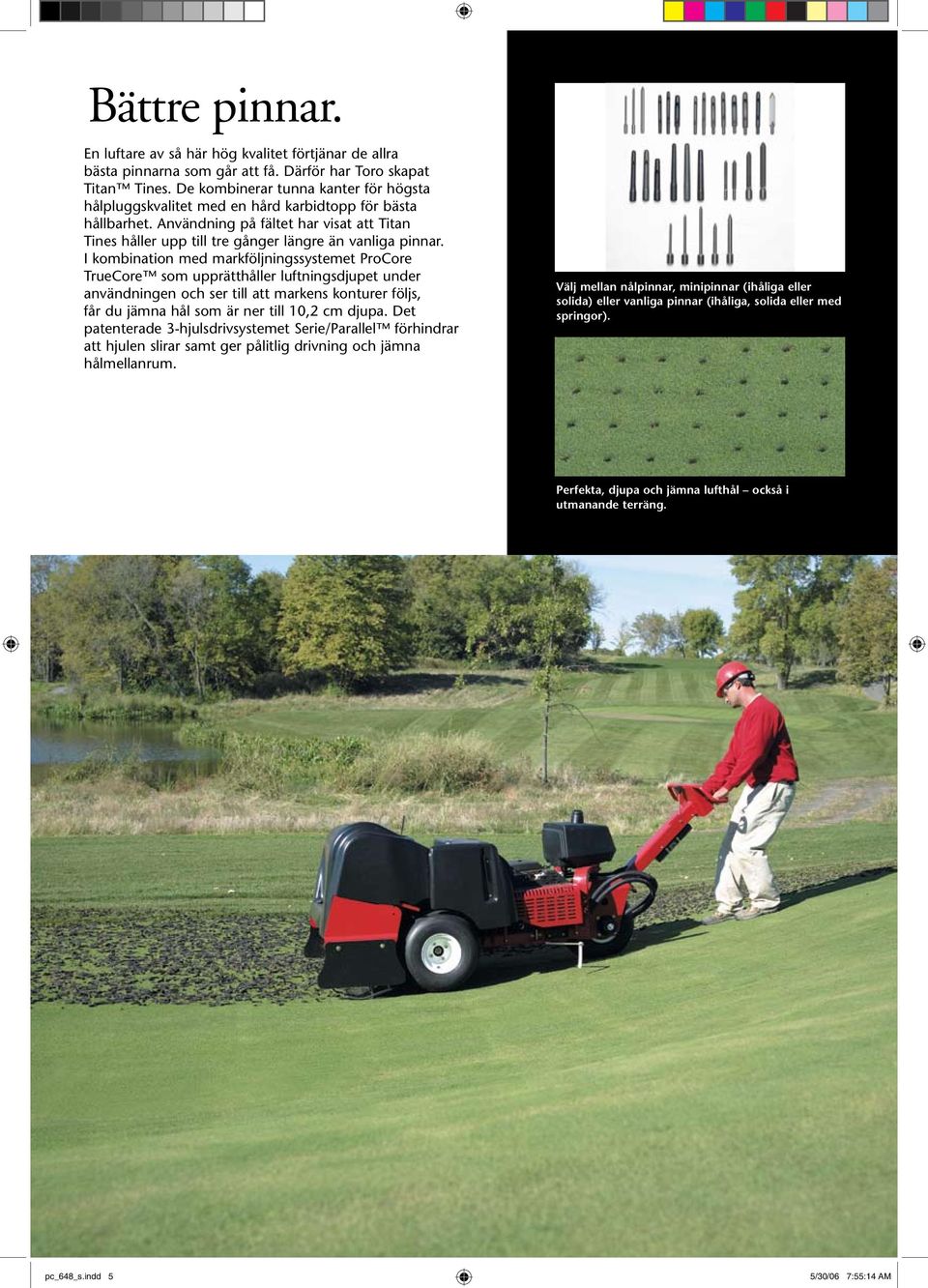

5 Bättre pinnar. En luftare av så här hög kvalitet förtjänar de allra bästa pinnarna som går att få. Därför har Toro skapat Titan Tines. De kombinerar tunna kanter för högsta hålpluggskvalitet med en hård karbidtopp för bästa hållbarhet. Användning på fältet har visat att Titan Tines håller upp till tre gånger längre än vanliga pinnar. I kombination med markföljningssystemet ProCore TrueCore som upprätthåller luftningsdjupet under användningen och ser till att markens konturer följs, får du jämna hål som är ner till 10,2 cm djupa. Det patenterade 3-hjulsdrivsystemet Serie/Parallel förhindrar att hjulen slirar samt ger pålitlig drivning och jämna hålmellanrum. Välj mellan nålpinnar, minipinnar (ihåliga eller solida) eller vanliga pinnar (ihåliga, solida eller med springor). Perfekta, djupa och jämna lufthål också i utmanande terräng. pc_648_s.indd 5 5/30/06 7:55:14 AM

6 Enkel och säker att använda. Reglagen på ProCore 648 är enkla och logiska och det behövs mycket lite utbildning för att du ska snabbt ska kunna börja använda den. Med ett enda reglage på handtaget styr du lufthuvudet och med manöverbygeln kör du maskinen framåt och bakåt. Du behöver inte växla. Ställ in önskat luftningsdjup och mellanrum och sätt igång. Till och med den bekväma transporthastigheten och transportriktningen framåt är användarvänliga. Ett automatiskt säkerhetssystem stannar maskinen och lyfter upp luftningshuvudet om manöverbygeln av någon anledning skulle släppas. Hålmellanrummen justeras snabbt och lätt med en enkel spak. Luftningsdjupet kan justeras till hela 10,2 cm, vilket är branschledande. pc_648_s.indd 6 5/30/06 7:55:35 AM

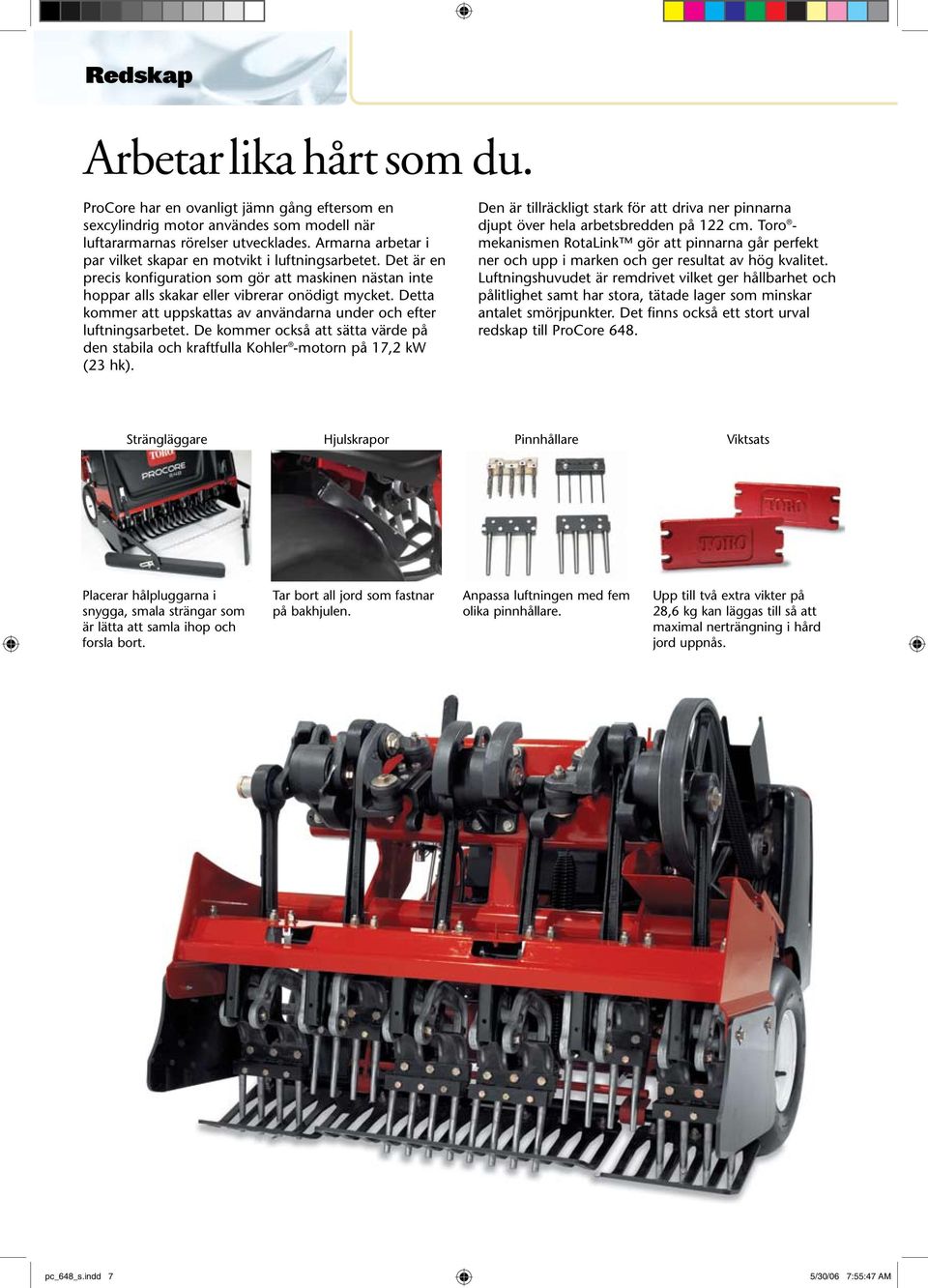

7 Redskap Arbetar lika hårt som du. ProCore har en ovanligt jämn gång eftersom en sexcylindrig motor användes som modell när luftararmarnas rörelser utvecklades. Armarna arbetar i par vilket skapar en motvikt i luftningsarbetet. Det är en precis konfiguration som gör att maskinen nästan inte hoppar alls skakar eller vibrerar onödigt mycket. Detta kommer att uppskattas av användarna under och efter luftningsarbetet. De kommer också att sätta värde på den stabila och kraftfulla Kohler -motorn på 17,2 kw (23 hk). Den är tillräckligt stark för att driva ner pinnarna djupt över hela arbetsbredden på 122 cm. Toro - mekanismen RotaLink gör att pinnarna går perfekt ner och upp i marken och ger resultat av hög kvalitet. Luftningshuvudet är remdrivet vilket ger hållbarhet och pålitlighet samt har stora, tätade lager som minskar antalet smörjpunkter. Det finns också ett stort urval redskap till ProCore 648. Strängläggare Hjulskrapor Pinnhållare Viktsats Placerar hålpluggarna i snygga, smala strängar som är lätta att samla ihop och forsla bort. Tar bort all jord som fastnar på bakhjulen. Anpassa luftningen med fem olika pinnhållare. Upp till två extra vikter på 28,6 kg kan läggas till så att maximal nerträngning i hård jord uppnås. pc_648_s.indd 7 5/30/06 7:55:47 AM

8 Specifikationer för ProCore 648 Luftaraggregat Bredd: 122 cm Djup: Ner till 10,2 cm Huvud: Kraftfull vevaxel med sex I-balkpinnsarmar Djupreglage: TrueCore -system för konstant, automatisk markföljning Hålmellanrum Spärrhake 1: 3,8 cm, max m 2 /tim Spärrhake 2: 5,1 cm, max m 2 /tim Spärrhake 3: 6,4 cm, max m 2 /tim Spärrhake 4: 7,6 cm, max m 2 /tim Produktivitet Kan lufta 604 m 2 greenyta på ca 7 timmar med hålmellanrum på 5,1 cm Hastighet och riktning Framåt: 0 5,7 km/tim Bakåt: 0 3,2 km/tim, varierbar Pinnardiameter Nålpinnar: 5 mm, 8 mm Solida pinnar: 9,5 mm, 11 mm, 13 mm, 16 mm Pinnar för sidoutkast: 6,4 mm, 13 mm*, 16 mm*, 19 mm Pipor: 9,5 mm, 13 mm*, 13 mm, 16 mm*, 16 mm *Förlängd pipa eller pinne för sidoutkast, 13 mm eller 16 mm, krävs för luftningsdjup på 10,2 cm. Pinnhållare 3-pinnars: 6,6 cm mellanrum 4-pinnars: 5,1 cm mellanrum Minipinnar: 4,1 cm mellanrum Minipinnar: 3,4 cm mellanrum, en av sex rader Nålpinnar: 4,1 cm mellanrum Reglage Tändningslås, gasreglage, chokereglage, parkeringsbroms, hjuldrivningsspak för framåt- och bakåtdrift, höj-/sänkreglage för luftningshuvud, reglage för luftningsmellanrum, reglage för markföljningssystemet TrueCore, systemåterställning och luftningsdjupreglage. Motor Modell: Kohler tvåcylindrig, luftkyld, bensin Effekt: 17,2 kw (23 hk) vid rpm (varv per minut) Slagvolym: 674 cc Buller Vid användarens öra: 82 db (A) Kapacitet Bränsle: 28,4 l Motorolja m. filter: 1,9 l Hydraulolja: 11,3 l Elsystem Batteri: 12 volt, 300 amp. kallstart vid 18 C Instrument: Tim-/varvräknare Controller: Logisk kontroll med mikroprocessor för felsökning Däck Fram och bak: 20 x 10-10, 2-lagers, slät slitbana, slanglösa Bromsar Service: Dynamisk via hydrostatisk transmission Parkeringsbroms: Handaktiverad via handtaget Mått Total maskinlängd: 265,4 cm Total bredd: 127,3 cm Höjd m.upphöjt huvud: 114,3 cm Hjulbas: 113,0 cm Markfrigång: 12,1 cm Vikt (utan bränsle): 722 kg Kraftöverföring Det patenterade 3-hjulsdrivsystemet Serie/Parallel, hydrostatisk, återkopplande Redskap/tillbehör Pinnhuvuden, strängläggare, hjulskrapor, viktsats Certifiering: ANSI B , CE & EU-maskindirektiv Garanti: Garanti begränsad till två år eller 500 körtimmar. Mer information finns i bruksanvisningen. TOROS PROFESSIONELLA TJÄNSTER Finansiering från Toro Vi erbjuder många flexibla finansieringsalternativ för att tillmötesgå era specifika krav. Originaldelar från Toro Behåll produktiviteten och prestandan på topp genom att använda originalreservdelar från Toro till din utrustning. Du hittar reservdelarna på Utbildning från Toro Information om Toros utbildningar i teknisk service finns hos din lokala återförsäljare. Mer information om utbildning och kundvård finns på Toro.com och ToroNSN.com där du också hittar färdiga onlineutbildningar och utbildningsmaterial. Reparationsservice (styrenheter) från Toro Vi erbjuder styrenheter (kort) för bevattningsreglering för omedelbara byten, vilket gör stopptiderna så korta som möjligt och skyddar era gräsytor. Toro är ett pålitligt val Toro NSN är ett branschledande supportnätverk med pålitlig felsökning och driftassistans för bevattningssystem dygnet runt. Om ni vill ha hjälp kontaktar ni: Kanada/Mexiko/Latinamerika Europa/Mellanöstern/Afrika +32 (0) Australien/Asien Stillahavsområdet De produkter som avbildas i denna broschyr visas endast i illustrationssyfte. De verkliga produkterna som erbjuds till försäljning kan skilja sig åt The Toro Company, 8111 Lyndale Ave. S., Bloomington, MN , USA S Art.nr Tryckt i USA pc_648_s.indd 8 5/30/06 7:55:49 AM
