1 VÄRNAMO GRUSMASKINER AB PRESENTERAR NY LARVKROSS FRÅN: KROSSENHET TELSMITH 1270 X 660 BREDASTE KROSSGAPET I STORLEKSKLASSEN EXTRA LÅNGT UTLASTNINGSBAND ÄR STANDARD SNABB UPPSTÄLLNING MATARFICKA HELT I HARDOX EXTRA KRAFTIGA BANDKVALITEER FÖR STYRKA BRYTCYLINDER I STÄLLET FÖR BRYTBRICKA. STÖRSTA SVÄNGHJULSMASSAN I DENNA KLASS VIKT 48,2 TON Sid 1

UPPSTÄLLNING MATARFICKA HELT I HARDOX EXTRA KRAFTIGA BANDKVALITEER FÖR STYRKA

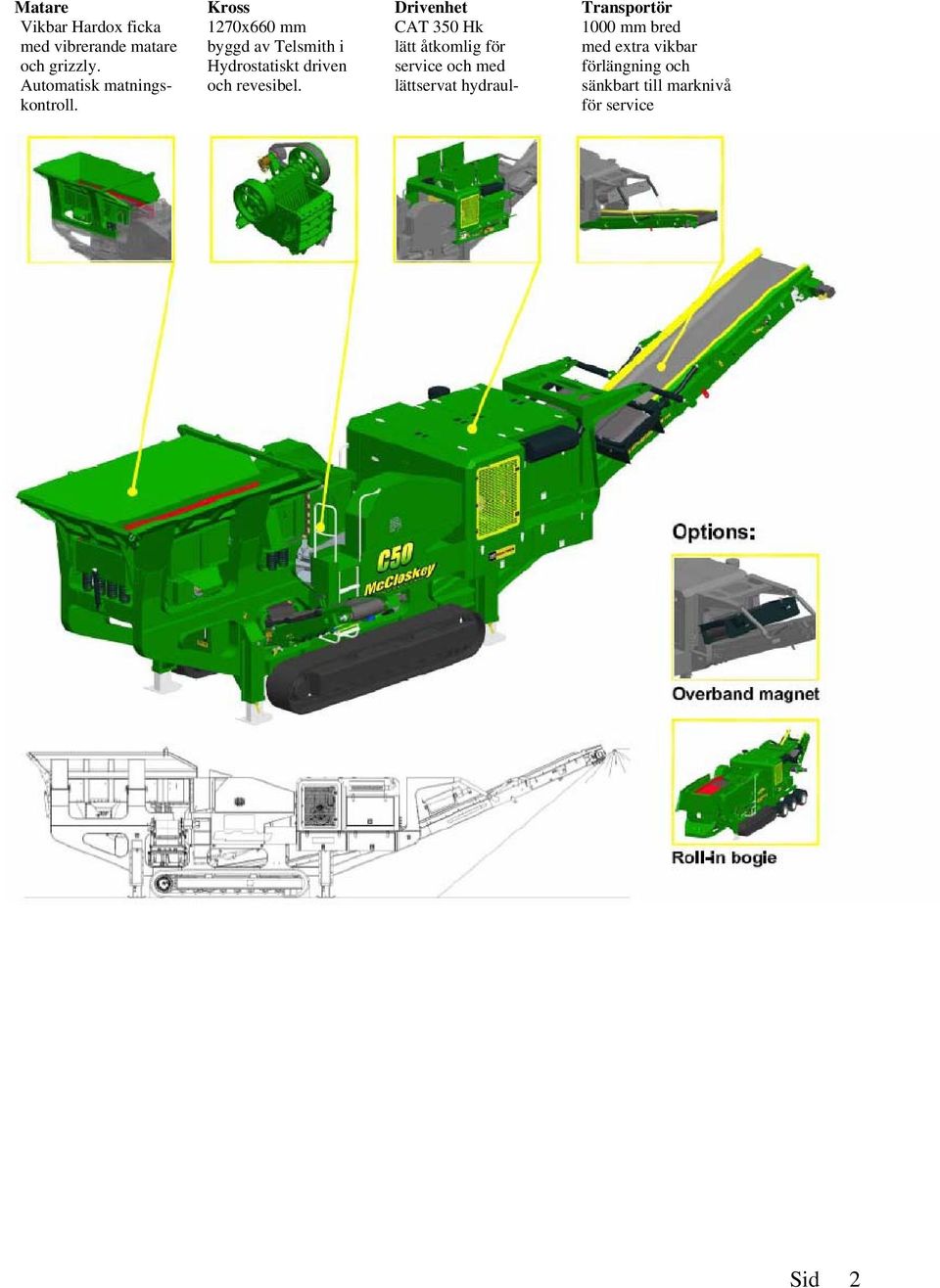

2 Matare Kross Drivenhet Transportör Vikbar Hardox ficka 1270x660 mm CAT 350 Hk 1000 mm bred med vibrerande matare byggd av Telsmith i lätt åtkomlig för med extra vikbar och grizzly. Hydrostatiskt driven service och med förlängning och Automatisk matnings- och revesibel. lättservat hydraul- sänkbart till marknivå kontroll. för service Sid 2

3 Sid 3

4 VIKTIGA DETALJER HOS C50 KROSS Hydrauliskt vikning av matarfickan. Hydraulisk vikning av upplagsband för transport Stort avstånd mellan kross och bandets pålastning Gott om öppningar i chassiet för åtkomst och service. Snabb uppställning. Kapacitet vid krossning 0-65 cirka 185 ton/h cirka 235 t/h DIMENSIONER OCH VIKT Transportlängd 16,3 m Bredd 2,9 m Höjd 3,4 m VOLYMER Bränsletank Hydraultank 800 liter 1400 liter KROSSENHET fabrikat TELSMITH, USA Inmatningsöppning 1270 x 660 mm Krossvarv 300 rpm Drivning Hydrauldrift + drivremmar Minsta krosspalt 50 mm Största 150 mm Käkens vikt 15 ton Fasta och rörliga plattan lika Fasta plattans justering Hydraulisk med brytcylinder. Endast Telsmith har det systemet. Hydraulmotor Kawasaki axialkolvmotor Oljeflöde 460 liter/min Hydraulisk sensor för lastkänning vid matning Sensor för nivå i krosskammare Sid 4

Kapacitet vid krossning 0-65 cirka 185 ton/h.

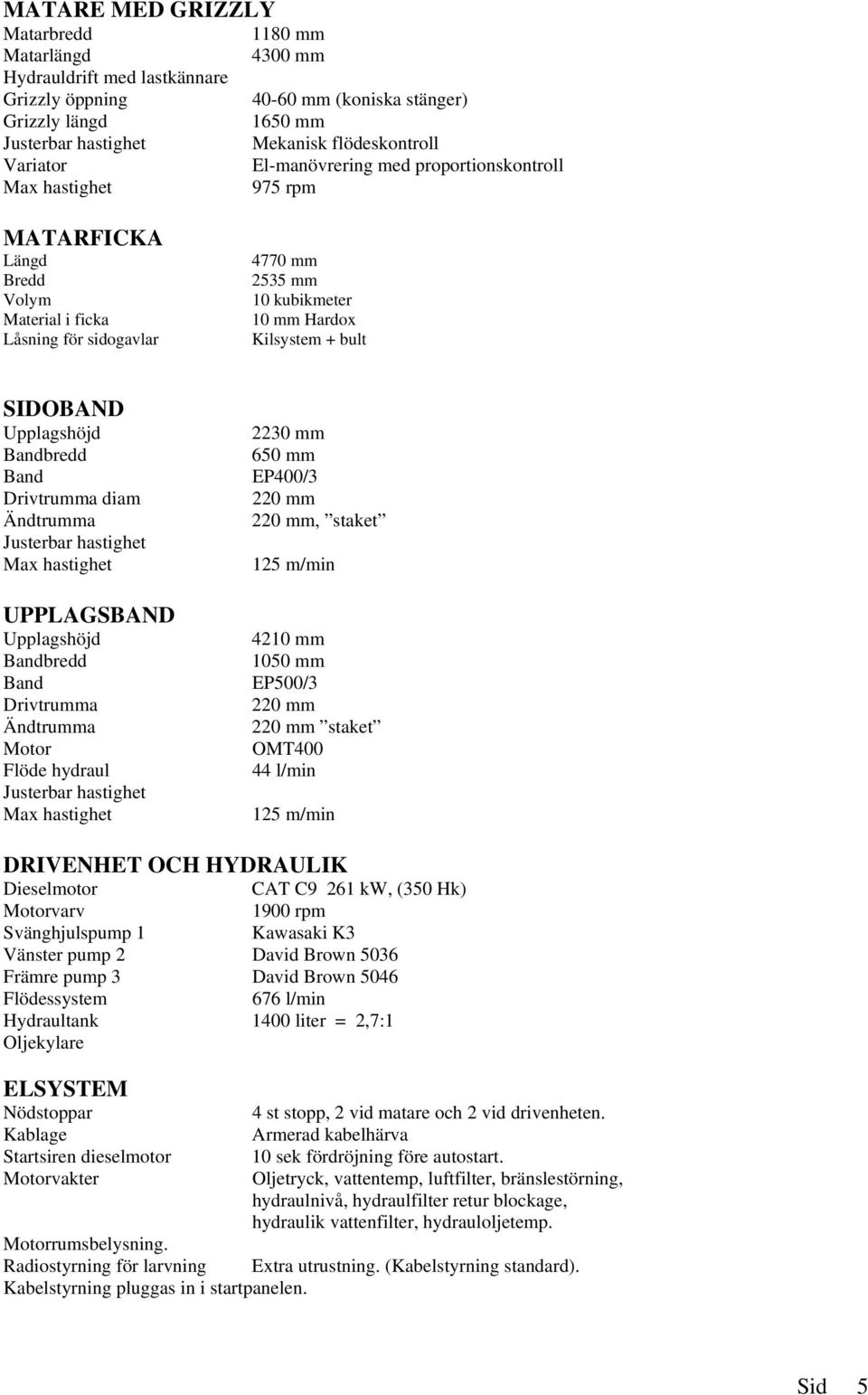

5 MATARE MED GRIZZLY Matarbredd 1180 mm Matarlängd 4300 mm Hydrauldrift med lastkännare Grizzly öppning mm (koniska stänger) Grizzly längd 1650 mm Justerbar hastighet Mekanisk flödeskontroll Variator El-manövrering med proportionskontroll Max hastighet 975 rpm MATARFICKA Längd Bredd Volym Material i ficka Låsning för sidogavlar 4770 mm 2535 mm 10 kubikmeter 10 mm Hardox Kilsystem + bult SIDOBAND Upplagshöjd Bandbredd Band Drivtrumma diam Ändtrumma Justerbar hastighet Max hastighet UPPLAGSBAND Upplagshöjd Bandbredd Band Drivtrumma Ändtrumma Motor Flöde hydraul Justerbar hastighet Max hastighet 2230 mm 650 mm EP400/3 220 mm 220 mm, staket 125 m/min 4210 mm 1050 mm EP500/3 220 mm 220 mm staket OMT l/min 125 m/min DRIVENHET OCH HYDRAULIK Dieselmotor CAT C9 261 kw, (350 Hk) Motorvarv 1900 rpm Svänghjulspump 1 Kawasaki K3 Vänster pump 2 David Brown 5036 Främre pump 3 David Brown 5046 Flödessystem 676 l/min Hydraultank 1400 liter = 2,7:1 Oljekylare ELSYSTEM Nödstoppar 4 st stopp, 2 vid matare och 2 vid drivenheten. Kablage Armerad kabelhärva Startsiren dieselmotor 10 sek fördröjning före autostart. Motorvakter Oljetryck, vattentemp, luftfilter, bränslestörning, hydraulnivå, hydraulfilter retur blockage, hydraulik vattenfilter, hydrauloljetemp. Motorrumsbelysning. Radiostyrning för larvning Extra utrustning. (Kabelstyrning standard). Kabelstyrning pluggas in i startpanelen. Sid 5

SIDOBAND Upplagshöjd Bandbredd Band Drivtrumma diam Ändtrumma Justerbar hastighet Max hastighet UPPLAGSBAND Upplagshöjd Bandbredd Band Drivtrumma Ändtrumma Motor Flöde hydraul Justerbar hastighet Max

6 LARVUNDERREDE Bredd plattor Längd larv c-c Höjd Red.växlar Motorer Max hastighet Multi-hastighet Underredet bultat till chassiet. 500 mm 3800 mm 800 mm Bonfiglioli. Rexroth 1,5 km/tim Tre hastigheter för mjuk start och stopp. ALTERNATIV Roll-in boggie system för transport med dragbil. Utlastningstransportör kan förses med variabel hastighet. Matarfickan kan förses med förhöjningar. Överbandsmagnet för utlastningsband. Vattenpump och dammkontroll. Skyddsplåt (deflektor) under kross för bandskydd. Automatsmörjning. SÄKERHET Utvändiga justeringar för band för okomplicerad bandkontroll. Alla smörjpunkter är från maskinens utsida. Bränsleförbrukning Sid 6

Utlastningstransportör kan förses med variabel hastighet. Matarfickan kan förses med förhöjningar. Överbandsmagnet för utlastningsband. Vattenpump och dammkontroll.

7 Brytbrickan är ersatt av en kraftig hydraulcylinder för snabb CSS-justering. Cylindern kan öppna gapet vid ev. stopp, rensa och krossa större stenar. Fasta och rörliga plattan är lika och vändbara. Automatiskt belastningsskydd med återställning. Sid 7

8 Sid 8
