1 Valtras N-serie HiTech / HiTech 5 / Versu / Direct hk

2 Index 2

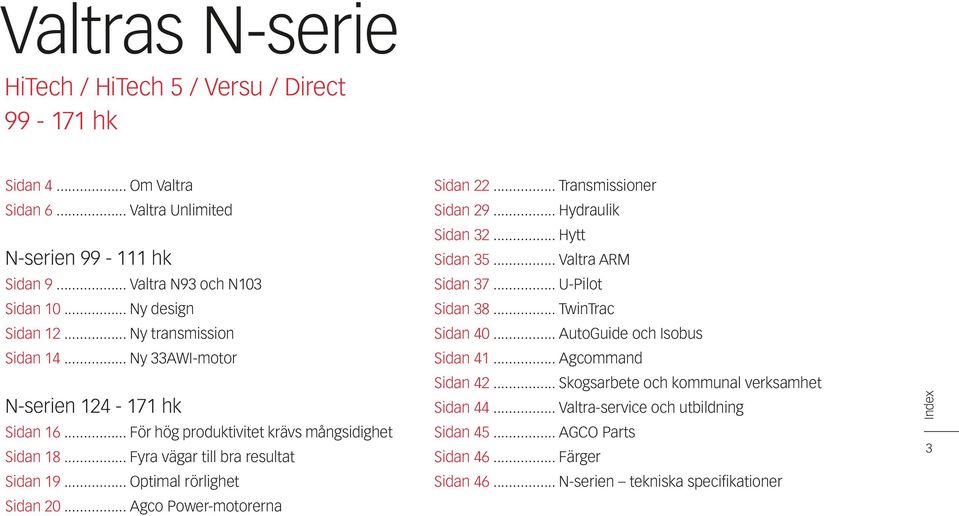

3 Valtras N-serie HiTech / HiTech 5 / Versu / Direct hk Sidan 4... Om Valtra Sidan 6... Valtra Unlimited N-serien hk Sidan 9... Valtra N93 och N103 Sidan Ny design Sidan Ny transmission Sidan Ny 33AWI-motor N-serien hk Sidan För hög produktivitet krävs mångsidighet Sidan Fyra vägar till bra resultat Sidan Optimal rörlighet Sidan Agco Power-motorerna Sidan Transmissioner Sidan Hydraulik Sidan Hytt Sidan Valtra ARM Sidan U-Pilot Sidan TwinTrac Sidan AutoGuide och Isobus Sidan Agcommand Sidan Skogsarbete och kommunal verksamhet Sidan Valtra-service och utbildning Sidan AGCO Parts Sidan Färger Sidan N-serien tekniska specifikationer Index 3

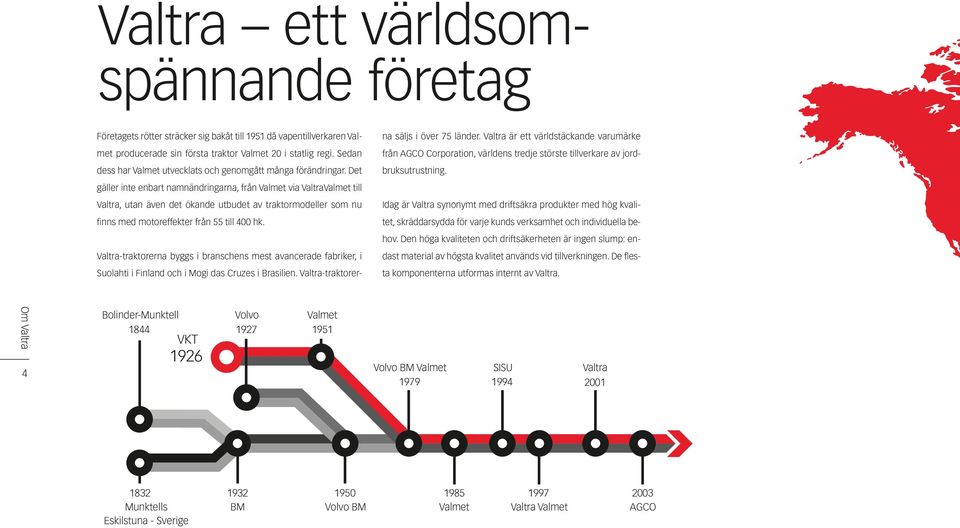

4 Valtra ett världsomspännande företag Företagets rötter sträcker sig bakåt till 1951 då vapentillverkaren Valmet producerade sin första traktor Valmet 20 i statlig regi. Sedan dess har Valmet utvecklats och genomgått många förändringar. Det gäller inte enbart namnändringarna, från Valmet via ValtraValmet till Valtra, utan även det ökande utbudet av traktormodeller som nu finns med motoreffekter från 55 till 400 hk. Valtra-traktorerna byggs i branschens mest avancerade fabriker, i Suolahti i Finland och i Mogi das Cruzes i Brasilien. Valtra-traktorerna säljs i över 75 länder. Valtra är ett världstäckande varumärke från AGCO Corporation, världens tredje störste tillverkare av jordbruksutrustning. Idag är Valtra synonymt med driftsäkra produkter med hög kvalitet, skräddarsydda för varje kunds verksamhet och individuella behov. Den höga kvaliteten och driftsäkerheten är ingen slump: endast material av högsta kvalitet används vid tillverkningen. De flesta komponenterna utformas internt av Valtra. Om Valtra 4 Bolinder-Munktell 1844 VKT 1926 Volvo Valmet Volvo BM Valmet 1979 SISU 1994 Valtra Munktells BM Eskilstuna - Sverige 1950 Volvo BM 1985 Valmet 1997 Valtra Valmet 2003 AGCO

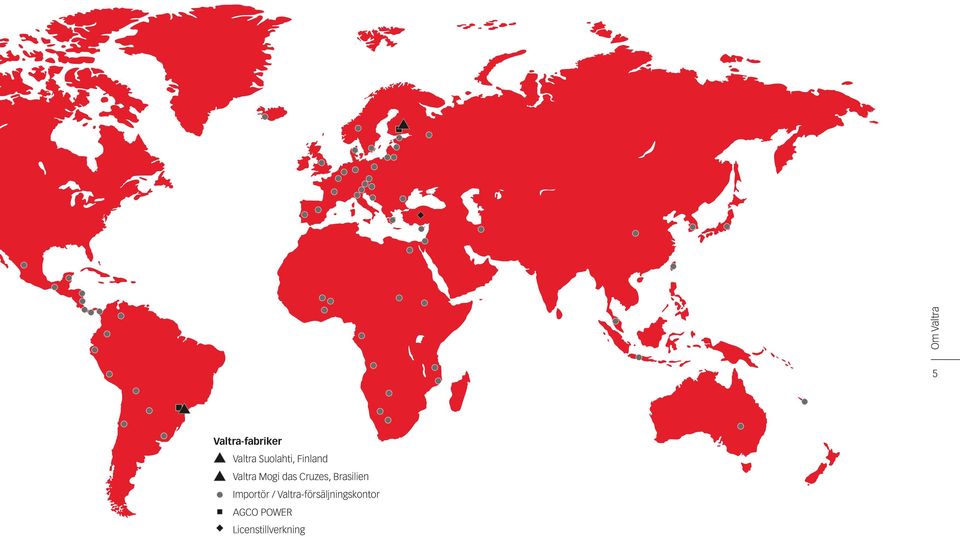

5 Om Valtra 5 Valtra-fabriker Valtra Suolahti, Finland Valtra Mogi das Cruzes, Brasilien Importör / Valtra-försäljningskontor AGCO POWER Licenstillverkning

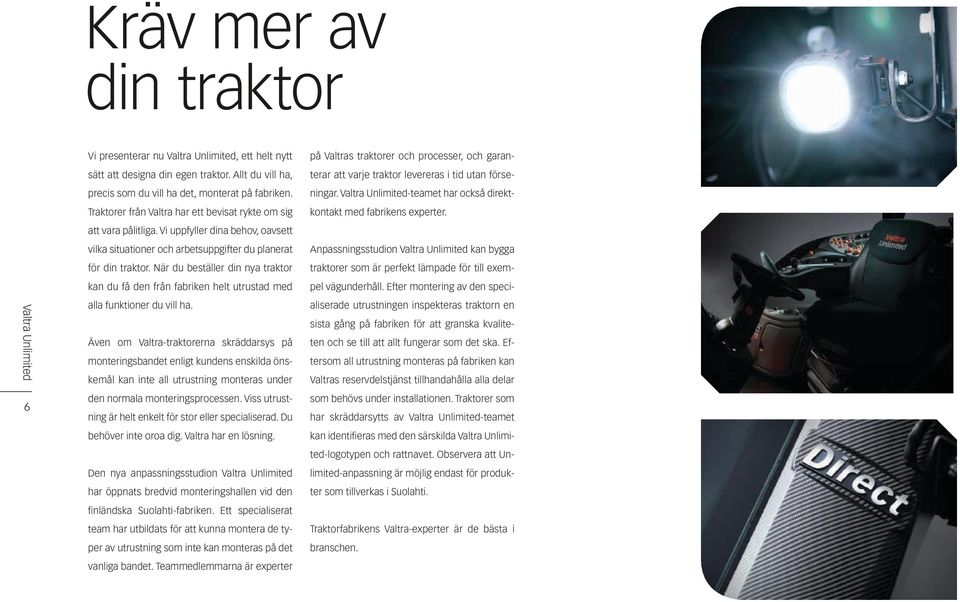

6 Kräv mer av din traktor Valtra Unlimited 6 Vi presenterar nu Valtra Unlimited, ett helt nytt sätt att designa din egen traktor. Allt du vill ha, precis som du vill ha det, monterat på fabriken. Traktorer från Valtra har ett bevisat rykte om sig att vara pålitliga. Vi uppfyller dina behov, oavsett vilka situationer och arbetsuppgifter du planerat för din traktor. När du beställer din nya traktor kan du få den från fabriken helt utrustad med alla funktioner du vill ha. Även om Valtra-traktorerna skräddarsys på monteringsbandet enligt kundens enskilda önskemål kan inte all utrustning monteras under den normala monteringsprocessen. Viss utrustning är helt enkelt för stor eller specialiserad. Du behöver inte oroa dig. Valtra har en lösning. Den nya anpassningsstudion Valtra Unlimited har öppnats bredvid monteringshallen vid den finländska Suolahti-fabriken. Ett specialiserat team har utbildats för att kunna montera de typer av utrustning som inte kan monteras på det vanliga bandet. Teammedlemmarna är experter på Valtras traktorer och processer, och garanterar att varje traktor levereras i tid utan förseningar. Valtra Unlimited-teamet har också direktkontakt med fabrikens experter. Anpassningsstudion Valtra Unlimited kan bygga traktorer som är perfekt lämpade för till exempel vägunderhåll. Efter montering av den specialiserade utrustningen inspekteras traktorn en sista gång på fabriken för att granska kvaliteten och se till att allt fungerar som det ska. Eftersom all utrustning monteras på fabriken kan Valtras reservdelstjänst tillhandahålla alla delar som behövs under installationen. Traktorer som har skräddarsytts av Valtra Unlimited-teamet kan identifieras med den särskilda Valtra Unlimited-logotypen och rattnavet. Observera att Unlimited-anpassning är möjlig endast för produkter som tillverkas i Suolahti. Traktorfabrikens Valtra-experter är de bästa i branschen.

7 Valtra Unlimited 7

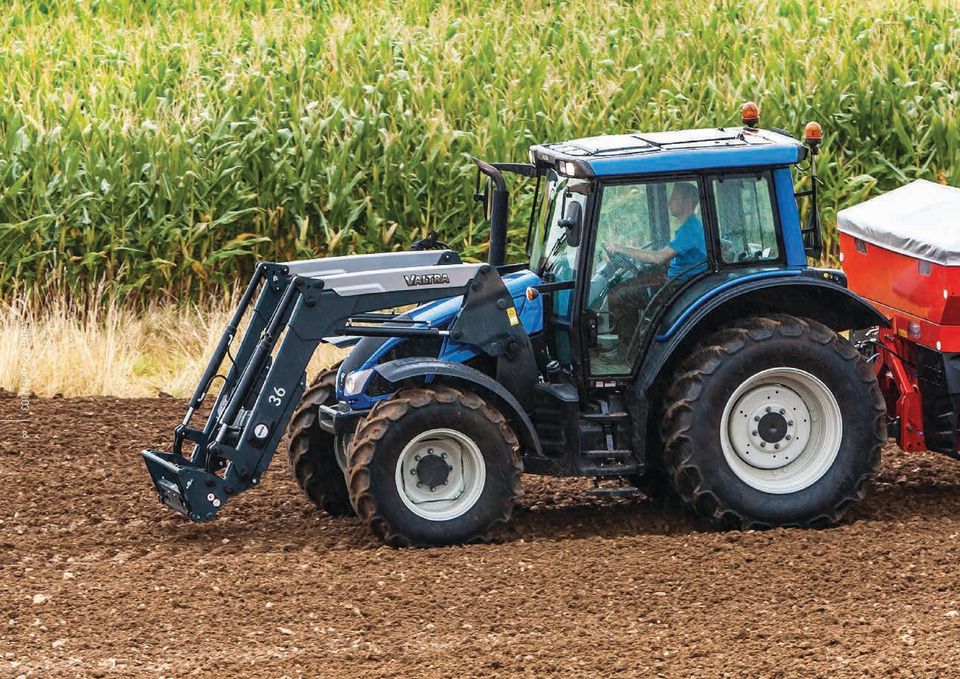

8 Valtra N93 och N103 8

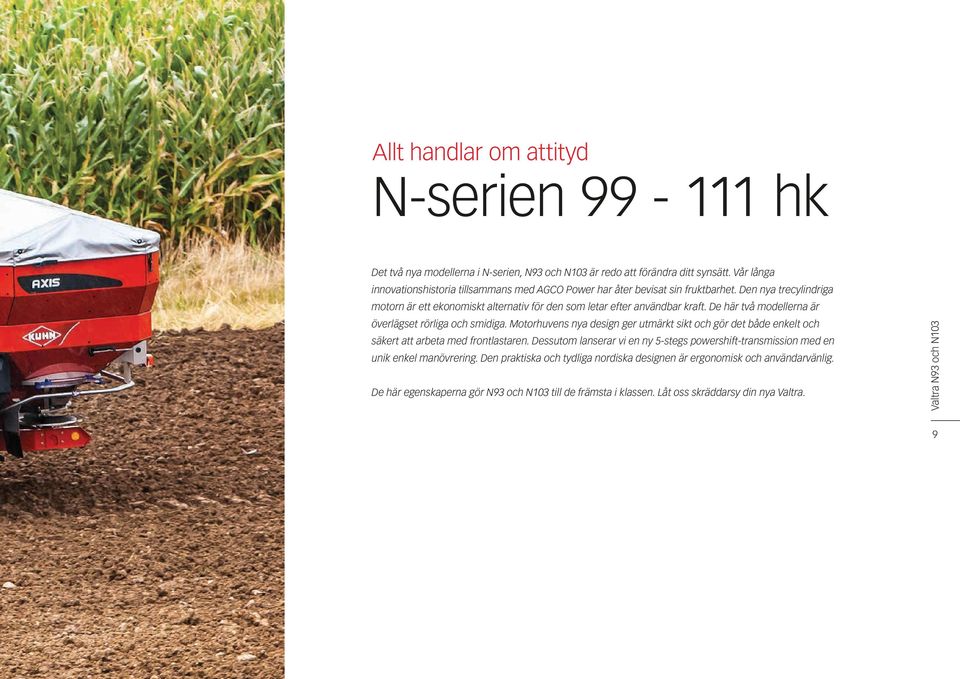

9 Allt handlar om attityd N-serien hk Det två nya modellerna i N-serien, N93 och N103 är redo att förändra ditt synsätt. Vår långa innovationshistoria tillsammans med AGCO Power har åter bevisat sin fruktbarhet. Den nya trecylindriga motorn är ett ekonomiskt alternativ för den som letar efter användbar kraft. De här två modellerna är överlägset rörliga och smidiga. Motorhuvens nya design ger utmärkt sikt och gör det både enkelt och säkert att arbeta med frontlastaren. Dessutom lanserar vi en ny 5-stegs powershift-transmission med en unik enkel manövrering. Den praktiska och tydliga nordiska designen är ergonomisk och användarvänlig. De här egenskaperna gör N93 och N103 till de främsta i klassen. Låt oss skräddarsy din nya Valtra. Valtra N93 och N103 9

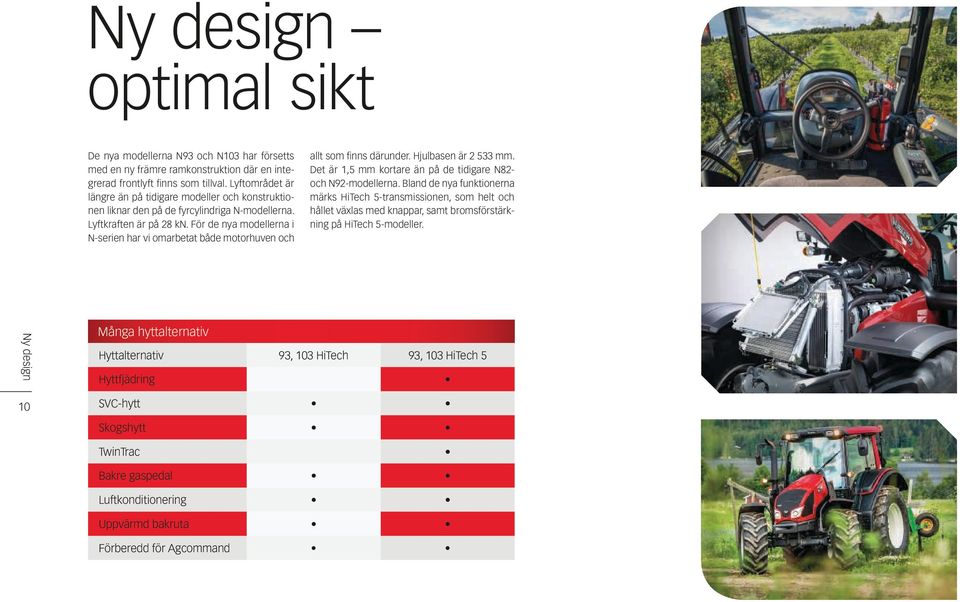

10 Ny design optimal sikt De nya modellerna N93 och N103 har försetts med en ny främre ramkonstruktion där en integrerad frontlyft finns som tillval. Lyftområdet är längre än på tidigare modeller och konstruktionen liknar den på de fyrcylindriga N-modellerna. Lyftkraften är på 28 kn. För de nya modellerna i N-serien har vi omarbetat både motorhuven och allt som finns därunder. Hjulbasen är mm. Det är 1,5 mm kortare än på de tidigare N82- och N92-modellerna. Bland de nya funktionerna märks HiTech 5-transmissionen, som helt och hållet växlas med knappar, samt bromsförstärkning på HiTech 5-modeller. Ny design Många hyttalternativ Hyttalternativ 93, 103 HiTech 93, 103 HiTech 5 Hyttfjädring 10 SVC-hytt Skogshytt TwinTrac Bakre gaspedal Luftkonditionering Uppvärmd bakruta Förberedd för Agcommand

11 Huvudpunkter Att anpassa sin nya traktor är det mest ekonomiska alternativet, du väljer själv. 1 Ekonomisk trecylindrig motor spar kostnader 2 Bättre sikt gör arbetet lätt och säkert 3 Fantastisk smidighet som ger högre produktivitet 4 5 Ny HiTech 5-transmission förbättrar flexibiliteten Ny utformning av den främre ramen och frontlastarramen ökar frontlastarens produktivitet Ny design

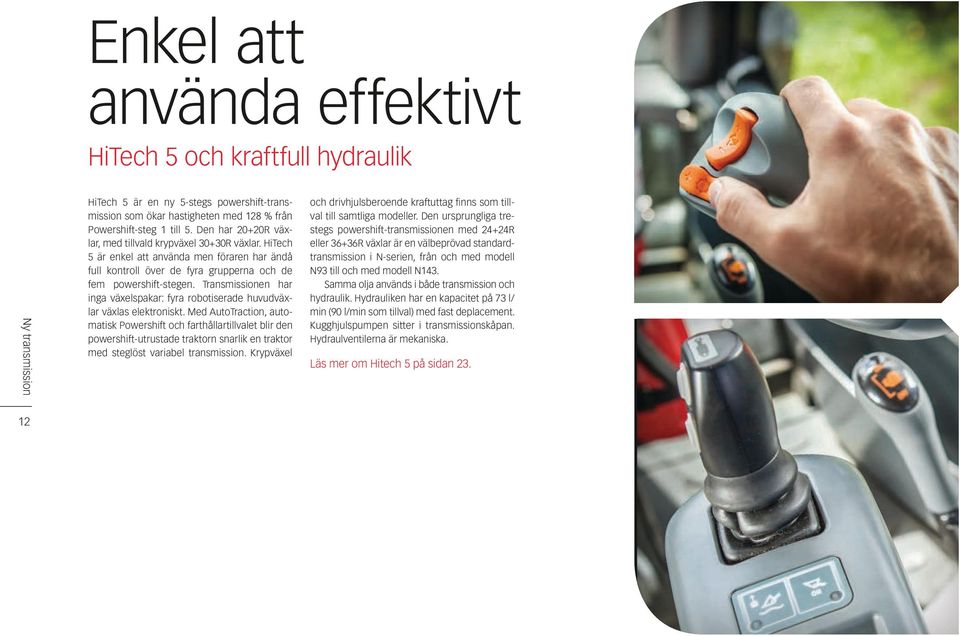

12 Enkel att använda effektivt HiTech 5 och kraftfull hydraulik Ny transmission HiTech 5 är en ny 5-stegs powershift-transmission som ökar hastigheten med 128 % från Powershift-steg 1 till 5. Den har 20+20R växlar, med tillvald krypväxel 30+30R växlar. HiTech 5 är enkel att använda men föraren har ändå full kontroll över de fyra grupperna och de fem powershift-stegen. Transmissionen har inga växelspakar: fyra robotiserade huvudväxlar växlas elektroniskt. Med AutoTraction, automatisk Powershift och farthållartillvalet blir den powershift-utrustade traktorn snarlik en traktor med steglöst variabel transmission. Krypväxel och drivhjulsberoende kraftuttag finns som tillval till samtliga modeller. Den ursprungliga trestegs powershift-transmissionen med 24+24R eller 36+36R växlar är en välbeprövad standardtransmission i N-serien, från och med modell N93 till och med modell N143. Samma olja används i både transmission och hydraulik. Hydrauliken har en kapacitet på 73 l/ min (90 l/min som tillval) med fast deplacement. Kugghjulspumpen sitter i transmissionskåpan. Hydraulventilerna är mekaniska. Läs mer om Hitech 5 på sidan

13 Ny transmission 13

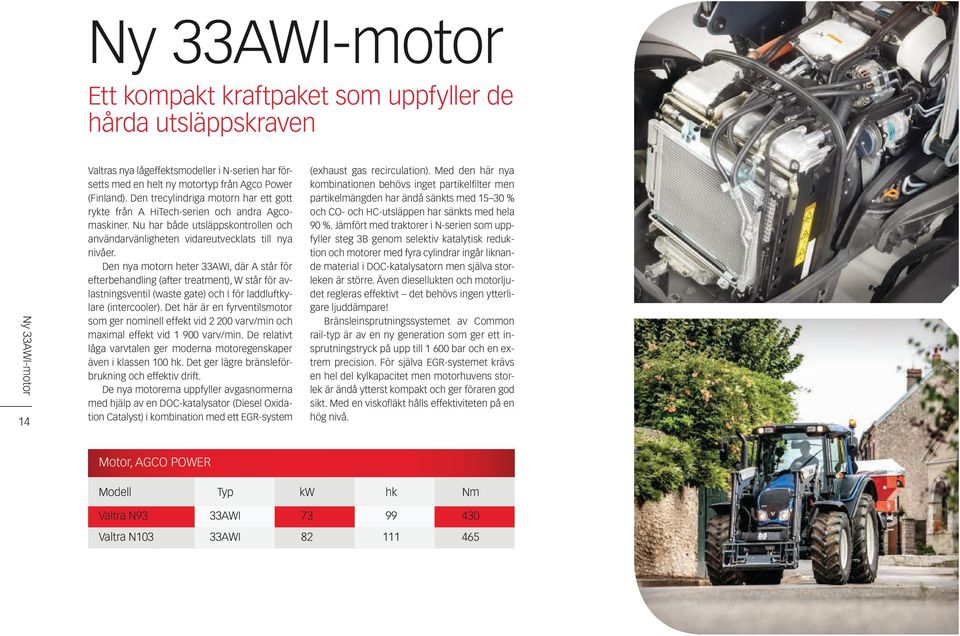

14 Ny 33AWI-motor Ett kompakt kraftpaket som uppfyller de hårda utsläppskraven Ny 33AWI-motor 14 Valtras nya lågeffektsmodeller i N-serien har försetts med en helt ny motortyp från Agco Power (Finland). Den trecylindriga motorn har ett gott rykte från A HiTech-serien och andra Agcomaskiner. Nu har både utsläppskontrollen och användarvänligheten vidareutvecklats till nya nivåer. Den nya motorn heter 33AWI, där A står för efterbehandling (after treatment), W står för avlastningsventil (waste gate) och I för laddluftkylare (intercooler). Det här är en fyrventilsmotor som ger nominell effekt vid varv/min och maximal effekt vid varv/min. De relativt låga varvtalen ger moderna motoregenskaper även i klassen 100 hk. Det ger lägre bränsleförbrukning och effektiv drift. De nya motorerna uppfyller avgasnormerna med hjälp av en DOC-katalysator (Diesel Oxidation Catalyst) i kombination med ett EGR-system (exhaust gas recirculation). Med den här nya kombinationen behövs inget partikelfilter men partikelmängden har ändå sänkts med % och CO- och HC-utsläppen har sänkts med hela 90 %. Jämfört med traktorer i N-serien som uppfyller steg 3B genom selektiv katalytisk reduktion och motorer med fyra cylindrar ingår liknande material i DOC-katalysatorn men själva storleken är större. Även diesellukten och motorljudet regleras effektivt det behövs ingen ytterligare ljuddämpare! Bränsleinsprutningssystemet av Common rail-typ är av en ny generation som ger ett insprutningstryck på upp till bar och en extrem precision. För själva EGR-systemet krävs en hel del kylkapacitet men motorhuvens storlek är ändå ytterst kompakt och ger föraren god sikt. Med en viskofläkt hålls effektiviteten på en hög nivå. Motor, AGCO POWER Modell Typ kw hk Nm Valtra N93 33AWI Valtra N103 33AWI

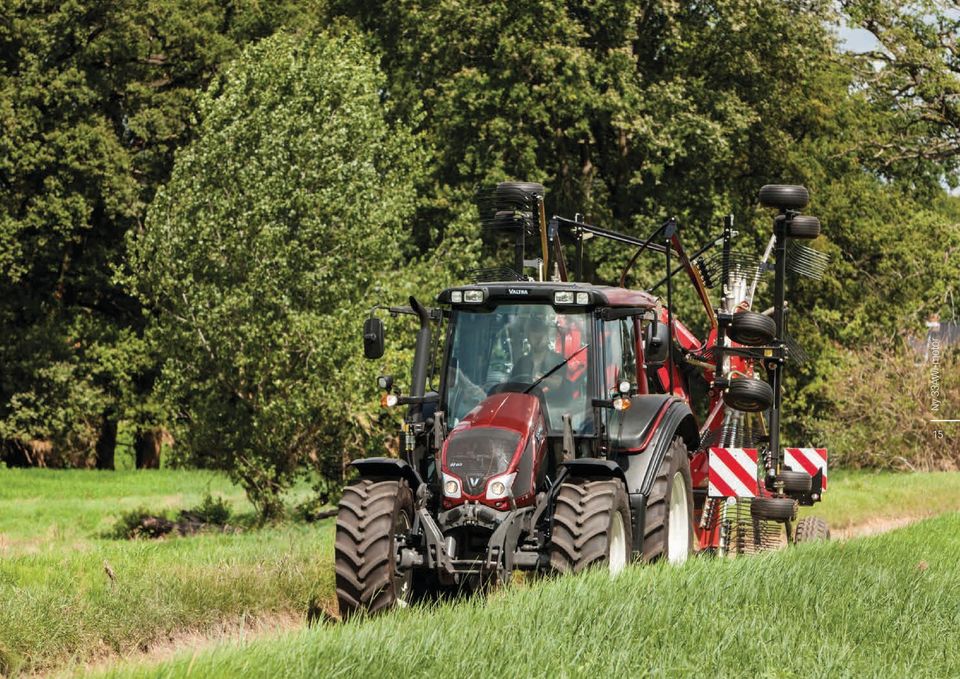

15 Ny 33AWI-motor 15

16 För hög produktivitet krävs mångsidighet N-serien hk För hög produktivitet krävs mångsidighet 16 Traktorerna i Valtras N-serie erbjuder bästa prestanda och egenskaper i ett välbalanserat och funktionellt paket. Valtra N representerar nordisk mångsidighet när den är som bäst och uppmuntrar till användning året runt, även vid mycket krävande förhållanden. Alla grundläggande delar är konstruerade och byggda internt, till exempel motorn, chassit, transmissionen, bakaxeln, hydrauliken och hytten. För oss innebär mångsidighet att samma traktor kan användas till många olika arbetsuppgifter under många olika förhållanden. Det är därför entreprenadföretag gillar Valtra-traktorer. Traktorerna i N-serien är fyrcylindriga och både starkare och effektivare än konkurrerande modeller. Med en fyrcylindrig Valtra-traktor har man traditionellt kunnat utföra samma arbete som med en sexcylindrig traktor. Det är ett faktum som vi nu har tagit till en ny nivå. Med en kompakt och kraftfull traktor ökar produktiviteten, därtill har traktorerna i den nya N-serien oöverträffat god bränsleekonomi tack vare motorns SCR-teknik som motsvarar de senaste utsläppsreglerna (3B). Vi har konstruerat traktorerna i den nya N-serien som europeiska universaltraktorer. Med den kompakta fyrcylindriga konstruktionen och ett effektområde på upp till 171 hästkrafter är det en idealisk traktor för de flesta arbetsuppgifter inte bara på gårdar med djurbesättningar eller odling av olika grödor, utan även för kommuner och de som bedriver skogsbruk, helt enligt Valtras filosofi. Med den tredje generationens Valtra-traktorer i N-serien lanserar vi en mängd helt nya funktioner, men den robusta grundkonstruktionen är fortfarande densamma och har utvecklats vidare. Med den mest kraftfulla modellen i N-serien, N163, finns nu fyrcylindriga traktorer i en helt ny effektklass. VI ÄR BÄST I VÄRLDEN PÅ INDUSTRIDESIGN Den nya utformningen av modellerna N113 - N163 ser bra ut och vittnar också om det här modellprogrammets funktionalitet. Den nya motorhuven sitter på en helt omarbetad främre ramkonstruktion. Vi har förlängt hjulbasen med 100 mm så att den senaste SCR-tekniken kan integreras i konstruktionen. Trots den förlängda hjulbasen är den kompakta traktorn fortfarande lika smidig. Tack vare en helt ny typ av frontlyft och en ny frontlastarinfästning är nu traktorerna i N-serien betydligt smidigare än de tidigare modellerna.

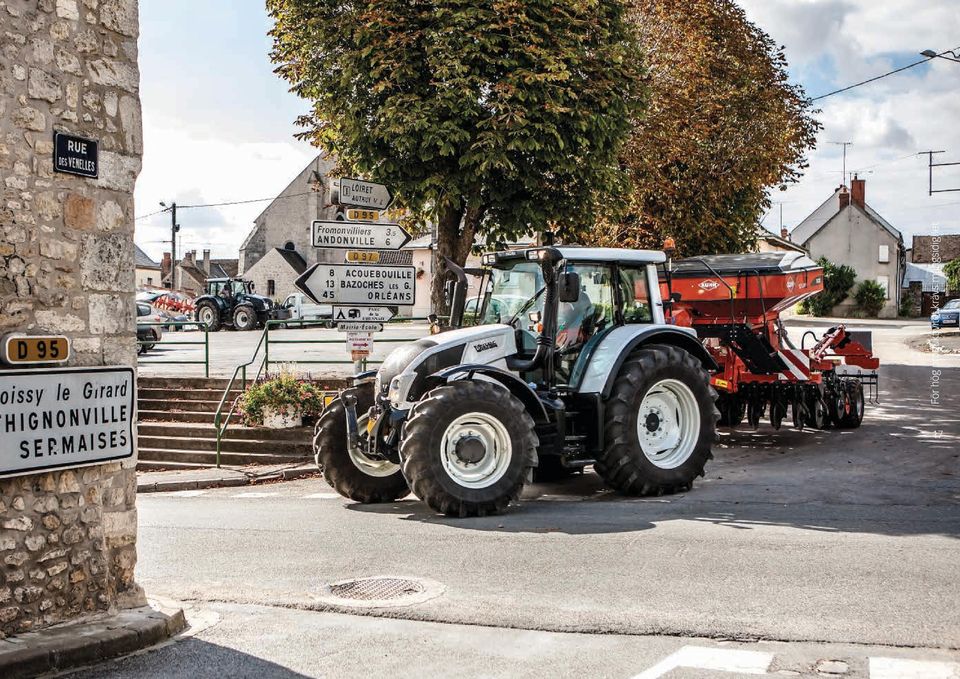

17 För hög produktivitet krävs mångsidighet 17

18 Fyra vägar till bra resultat Fyra vägar till bra resultat 18 HITECH Grundmodell Tre powershift-växlar Hydraulik med fast deplacement Två växelspakar HITECH 5 Ny modellserie Fem powershift-växlar Hydraulik med fast deplacement Inga växelspakar VERSU Fem powershift-växlar Lastkännande hydraulik Valtra Arm DIRECT Steglös transmission Lastkännande hydraulik Valtra Arm Motor, AGCO POWER Kraftöverföring Turbinkoppling (tillval) Modell Typ Max effekt, hk, HiTech HiTech 5 Versu Direct standard/boost Valtra N113 44AWI / 4V 124 / 130 Valtra N123 44AWI / 4V 135 / 143 Valtra N123 49AWI / 4V 135 / 143 Valtra N143 49AWI / 4V 152 / 160 Valtra N163 49AWI / 4V 163 / 171

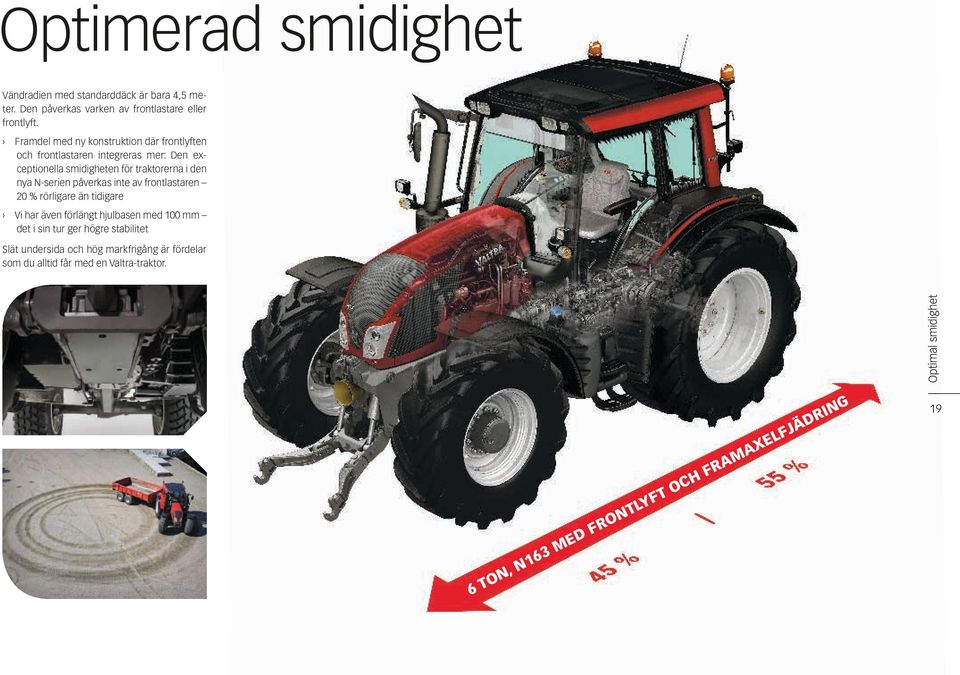

19 Optimerad smidighet Vändradien med standarddäck är bara 4,5 meter. Den påverkas varken av frontlastare eller frontlyft. Framdel med ny konstruktion där frontlyften och frontlastaren integreras mer: Den exceptionella smidigheten för traktorerna i den nya N-serien påverkas inte av frontlastaren 20 % rörligare än tidigare Vi har även förlängt hjulbasen med 100 mm det i sin tur ger högre stabilitet Slät undersida och hög markfrigång är fördelar som du alltid får med en Valtra-traktor. Optimal smidighet 6 TON, N163 MED FRONTLYFT OCH FRAMAXELFJÄDRING 19

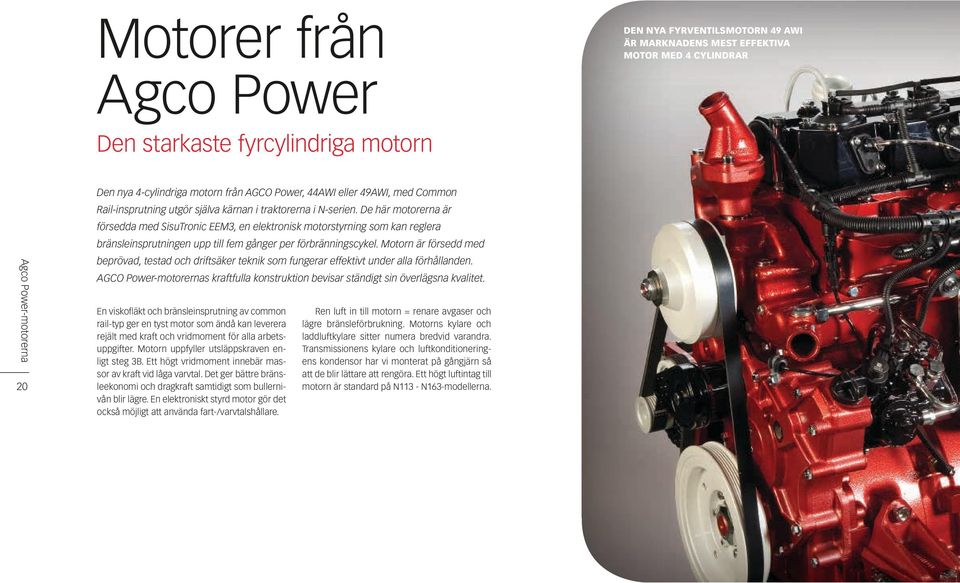

20 Motorer från Agco Power DEN NYA FYRVENTILSMOTORN 49 AWI ÄR MARKNADENS MEST EFFEKTIVA MOTOR MED 4 CYLINDRAR Den starkaste fyrcylindriga motorn Agco Power-motorerna 20 Den nya 4-cylindriga motorn från AGCO Power, 44AWI eller 49AWI, med Common Rail-insprutning utgör själva kärnan i traktorerna i N-serien. De här motorerna är försedda med SisuTronic EEM3, en elektronisk motorstyrning som kan reglera bränsleinsprutningen upp till fem gånger per förbränningscykel. Motorn är försedd med beprövad, testad och driftsäker teknik som fungerar effektivt under alla förhållanden. AGCO Power-motorernas kraftfulla konstruktion bevisar ständigt sin överlägsna kvalitet. En viskofläkt och bränsleinsprutning av common rail-typ ger en tyst motor som ändå kan leverera rejält med kraft och vridmoment för alla arbetsuppgifter. Motorn uppfyller utsläppskraven enligt steg 3B. Ett högt vridmoment innebär massor av kraft vid låga varvtal. Det ger bättre bränsleekonomi och dragkraft samtidigt som bullernivån blir lägre. En elektroniskt styrd motor gör det också möjligt att använda fart-/varvtalshållare. Ren luft in till motorn = renare avgaser och lägre bränsleförbrukning. Motorns kylare och laddluftkylare sitter numera bredvid varandra. Transmissionens kylare och luftkonditioneringens kondensor har vi monterat på gångjärn så att de blir lättare att rengöra. Ett högt luftintag till motorn är standard på N113 - N163- modellerna.

21 N-SERIENS MOTORER I KORTHET Det är mycket som har förändrats under motorhuven på den nya i N-serien, men kraften och vridmomentet kommer fortfarande från Valtras egen motor, Agco Power Motorer som är försedda med common rail-teknik har högre tryck (1 600/1 800 bar) och en mer exakt insprutning i flera steg som ger en överlägset effektiv och ren förbränning. Den nya generationens motorer är de mest kraftfulla fyrcylindriga 4,4- och 4,9-liters motorerna på marknaden: 44 AWI (modellerna N113 och N123 på 4,4 liter) och 49 AWI (modellerna N123 Versu Direct, N143 och N163 på 4,9 liter). Hårdare utsläppsregler har lett till betydande framsteg inom motortekniken. Det gäller även motorer för traktorer. Vi har nu infört SCR-tekniken även på traktorerna i Valtra N-serien. Med SCR-teknik renas avgaserna med en urea-vattenlösning (AdBlue). När man eliminerar de skadliga kväveoxiderna genom efterbehandling av avgaserna kan förbränningen i motorn effektiviseras med fyrventilsteknik och högre insprutningstryck. Hela insprutningssystemet är nytt. Effektiv förbränning innebär lägre bränsleförbrukning med upp till 10 % jämfört med tidigare motorer. Med noggrant vald placering och optimal dimensionering av komponenterna (en kombination av två olika typer av katalysatorer) har vi kunnat hålla traktorstorleken kompakt. SCR-motorerna använder endast ren luft och det ger motorerna längre livslängd. Kostnaden för Ad- Blue kompenseras med bättre bränsleeffektivitet. SCR-PRINCIPEN I AGCO POWER-MOTORERNA Agco Power-motorerna Temperatur Avgasgivare 21 AdBlue-givare Avgaser

22 Fyra vägar till mer praktisk kraft HiTech / HiTech 5 / Versu / Direct Transmissioner 22

23 HiTech 5 Användarvänlig powershifttransmission Femstegad powershift (128 % hastighetsökning från steg 1 till 5) växlar eller med krypväxel (tillval) Halvautomatisk växling mellan gruppväxlar ingen växelspak Enkel att använda (det kan inte bli enklare att växla, men föraren behåller hela tiden kontrollen) fyra gruppväxlar och femväxlad powershift Kan också fås med HiTrol turbinkoppling (N93-N123) AutoTraction (STD), fart/varvtalshållare (tillval) Den mest fl exibla och lättanvända transmissionen som finns Kan fås på modellerna N103-N123 Max tillgänglig pumpkapacitet på 90 l/min som tillval Den ursprungliga trestegs-powershift-transmissionen Valtra HiTech finns kvar bland alternativen TURBINKOPPLING AUTOTRACTION Både Valtras trestegs och femstegs powershift ger funktioner och alternativ med samma höga kvalitet. Vid automatväxling anpassar systemet genast till den powershift-växel som bäst matchar hastigheten vid växling mellan gruppväxlarna. Kickdownfunktionen växlar tillfälligt ned till en lägre växel när gaspedalen trycks ned snabbt vilket möjliggör snabbare acceleration. Den automatiska växlingen fungerar också perfekt vid motorbromsning. På HiTech 5-modellerna växlar den automatiska transmissionen också mellan gruppväxelområdena (C <-> D). TURBINKOPPLING Turbinkopplingen är en unik Valtra-funktion. Den här hydraulkopplingen består av ett pumphjul och ett turbinhjul som kan rotera fritt i förhållande till varandra. När motorvarvtalet ökar gör oljeflödet som skapas av pumphjulet att turbinhjulet roterar. När motorn går på tomgång överförs lite eller ingen kraft. Kraftöverföringen börjar runt 1000 r/min och vid 1400 r/min överförs M1-I M1-II M1-III M2-I M2-II M2-III M3-I M3-II M3-III M4-I M4-II M4-III H1-I H1-II H1-III H2-I H2-II H2-III H3-I H3-II H3-III H4-I H4-II H4-III nästan all kraft. Effektförlusten med turbinkopplingen är mindre än 2 %. Den underhållsfria turbinkopplingen möjliggör en mjuk start, vilket är en fördel framför allt vid arbete med frontlastare och tillkoppling av redskap. AUTOTRACTION AutoTraction (N-Auto) är en annan unik Valtra-funktion som automatiserar mycket av förarens rutinarbete vid uppgifter som kräver upprepade start och stopp, till exempel vid arbete med balpress och arbete i skogen. AutoTraction gör att traktorn frikopplas automatiskt när motorvarvtalet sjunker under 1100 r/min eller när bromsarna används vid hastigheter under 10 km/h. Drivningen återfås när bromspedalerna släpps upp, gaspedalen trycks ned och motorvarvtalet åter överstiger 1100 r/min. Med AutoTraction kan traktorn enkelt manövreras med hjälp av gas- och bromspedalerna. HASTIGHETSTABELL FÖR HITECH OCH HITECH 5 (UTAN KRYPVÄXEL) A1 A2 A3 A4 A5 B1 B2 B3 B4 B5 C1 C2 C3 C4 C5 D1 D2 D3 D4 D5 Transmissioner 23

24 Versu N123, N143 och N163 Arbeta bekvämt Valtra Versu-traktorerna har först och främst konstruerats för att göra det möjligt att ar beta effektivt under långa arbetsdagar. Den automatiska transmissionen och de servoassisterade bromsarna bidrar till smidig och enkel körning. Fem powershift-steg för var och en av de 6 gruppväxlarna ger dig imponerande 30 växlar i båda körriktningarna. Ännu enklare är den automatiska växlingen mellan gruppväxlarna C och D. På så vis har du alltid rätt växel, oavsett om du arbetar i fält eller kör en transport. Här fi nns allt du behöver, men ingen växelspak. Nu manövrerar du powershift-lådan med 3 strömställare på det patenterade, ergonomiska Valtra-Armstödet oberoende av i vilken körriktning du arbetar. ARMSTÖDET UNIKT UTFORMAT Extra grepp i ojämn terräng Armstödet kan höjas när stolen roteras Stabilare grepp vid användning av reglage för handgas, hydraulik och frontlyft Reglagen för powershift, U-Pilot, farthållare, hydraulik och frontlyft är perfekt placerade Automatiska funktioner Automatväxling, läge 1 Automatväxling, läge 2 Automatväxling mellan grupp C och D Förprogrammering av startväxel Beskrivning Fabriksinställning för stressfri och effektiv körning Justerbar växlingsautomatik för kundanpassade behov Möjliggör automatväxling för alla väghastigheter Ökar effektiviteten vid arbeten med upprepade stopp eller fram/back Transmissioner 24 D5 D4 D3 D2 D1 C5 VERSU GRUPPVÄXLAR( varv/minut) Motorvarvtalsminne Farthållare med två körhastigheter AutoTraction Kan enkelt ställas in för kraftuttaget Nyckeln till stressfri kontroll av körhastigheten Den enklaste lösningen för stopp och start C4 C3 C2 C1 B5 B4 B3 B2 B1 A5 Automatisk manövrering av fyrhjulsdrift Automatläge för fyrhjulsdrift Automatisk diffspärr Undvik slirning vid tvåhjulsdrift Effektiv manövrering av fyrhjulsdriften utan ansträngning Effektiv manövrering av diffspärrar utan ansträngning A4 A3 A2 A km/h Flexibelt tomgångsvarvtal r/min Lägre tomgångsvarvtal när körväljaren är i P-läget, ökat tomgångsvarvtal om det behövs för katalysatorns kylning

25 Transmissioner 25

26 Direct N123D, N143D och N163D Steglös effekt Valtra Direct tar användarvänligheten vid de mest krävande arbetsuppgifterna till en ny nivå. Den steglösa transmissionen på Direct-modellerna är konstruerad och tillverkad av Valtra från början till slut, enligt Valtras egna värderingar och med den individualism som våra kunder uppskattar, på ett sätt som bara Valtra kan. Den steglösa transmissionen på Direct-modellerna har med andra ord utformats både för nordisk kyla och sydländsk hetta. 1. Valtras steglösa transmission (CVT) har förbättrats på en rad punkter. Vi har lyssnat på våra kunder och infört ändringar på många olika områden, både i maskin- och programvara, för att förbättra transmissionens totala prestanda. Därför kan vi nu också introducera den nya generationens Direct-modeller. Transmissioner TRANSMISSIONSREAKTION, INSTÄLLNING Inställningen för transmissionsreaktion avgör hur känslig transmissionen är för förändringar i motorns belastning. När reglaget vrids moturs ges högre prioritet till motorvarvet. När maskinen arbetar under belastning justeras utväxlingen automatiskt så att motorns varvtal bibehålls. Detta innebär också att motorns effekt hålls konstant. När reglaget vrids medurs överförs prioriteten till transmissionens utväxling. Motorns varvtal kommer att minskas automatiskt samtidigt som det mest ekonomiska utväxlingsförhållandet bibehålls. Detta betyder i praktiken att effekten minskar en aning medan bränsleförbrukningen sänks. Inställningen för transmissionsreaktion gör det möjligt för en aktiv förare att välja mellan högsta effekt och bästa bränsleekonomi. Om reglaget lämnas i mittpositionen kommer traktorn att fungera med en normal blandning av effekt och bränsleekonomi. 2. HASTIGHETSBALANS (FRAMÅT/ BAKÅT) När reglaget lämnas i mittpositionen blir hastigheten framåt lika hög som hastigheten bakåt (100 %). När reglaget vrids medurs minskas körhastigheten vid körning bakåt med 10 till 90 procent och när reglaget vrids moturs minskar körhastigheten framåt på motsvarande sätt. Kan användas också vid extremt låga hastigheter, ned till 0,01 km/h om det behövs 3. MOTORBROMSNINGSINSTÄLLNING Växla mellan tre nivåer: kraftig, normal och svag. Svag motorbroms rekommenderas när vägen är hal, till exempel vid snö eller is

27 Fyra arbetsområden: maximal dragkraft och effektivitet Automatläget är optimalt för de flesta arbetsuppgifter ARBETSOMRÅDE A 0-9 KM/H Extremt hög dragkraft för låga och exakta hastigheter. Direct-modellerna finns också med drivhjulsberoende kraftuttag som ger optimal dragkraft tillsammans med drivna vagnar. ARBETSOMRÅDE B 0-18 KM/H Universalområde för tunga dragarbeten, som till exempel tung jordbearbetning, skördearbete och transport i skogen. ARBETSOMRÅDE C 0-27 KM/H Idealiskt vid fälttransporter och under besvärliga förhållanden. Passar även för en lång rad olika fältarbeten där mer kraft krävs. ARBETSOMRÅDE D VÄGTRANSPORT 0-40 KM/H För allmänna transporter där det inte krävs någon högre dragkraft. Passar för vägtransporter och höga hastigheter. AUTO-LÄGE Motorvarvtal Körhastighet, med farthållare MANUELLT LÄGE Motorvarvtal, rpm med farthållare Körhastighet Utväxling Auto-läget passar utmärkt för de fl esta arbeten på fältet och på vägen. I auto-läget används högsta möjliga utväxling för optimalt utnyttjande av bränslet. Manuellt läge kan väljas i arbetsområde A och B. utväxlingen regleras enbart genom att föraren använder körreglaget. Särskilt användbart för skördearbeten där en viss specifik hastighet krävs för olika förhållanden och grödor. Transmissioner 27

28 Hydraulik 28

29 Mångsidig hydraulik HiTech HITECH-MODELLERNAS HYDRAULIK HiTech-modellerna har ett öppet hydraulsystem. Transmissionen och hydrauliken delar samma olja. Systemet skyddas med tryck- och returfilter. Pumpkapaciteten är antingen 73 eller 90 l/ min vid 2200 r/min. Maxeffekten är antingen 20 eller 25 kw och maxtrycket är 196 bar. Den maximala mängden olja för externt bruk är antingen 30 eller 40 liter med ytterligare påfyllning för transmissionen. HiTech-modellerna har i standardutförandet två omställbara hydraulventiler (enkel- eller dubbelverkande). Den första ventilen kan låsas för kontinuerligt flöde, medan den andra ventilen har ett flytläge. Alla ventilerna manövreras direkt med spak utan några leder eller vajrar. Som tillvalsutrustning finns två extra bakre ventiler och en flödesreglering för den första ventilen (standard på 90 liter/min-versionerna). Två elektroniskt styrda främre ventiler kan också fås som tillval. De elektroniska ventilerna manövreras med armstödets joystick och kan till exempel användas för manövrering av frontlastaren. N-SERIEN DEN PERFEKTA TRAKTORN FÖR FRONTLASTARARBETE Ungefär hälften av traktorerna i N-serien levereras till kunden med en fabriksmonterad frontlastare. Som ett alternativ till joystickstyrning kan HiTechmodellerna levereras med ett enklare mekaniskt manöversystem. På de nya modellerna i N-serien, N113-N163, har det omkonstruerade chassiet och den förstärkta konstruktionen kompletterats med nya fästjärn för frontlastaren. Fästjärnen är fästa direkt på ramen och det behövs inga ytterligare stödkonstruktioner. De begränsar inte heller vändradien. Den nya N-serien har upp till 16 % mindre vändradie än de äldre modellerna när den används som frontlastartraktor. HiTech-modellerna kan också beställas med elektronisk frontlastarhydraulik Lyftkraften hos N93- och N103-modellerna är 40 kn eller som tillval 58 kn Lyftkraften hos N113-modellerna är 58 kn eller som tillval 77 kn, vilket också är standard för HiTech-modellerna N123 och N143 Alla N-modeller har dragstänger med fånghakar kat 2/3. Begränsningslänkarna är som standard av manuell typ med låsprintar, med ett automatiskt utförande som tillval Hydraulik 29

30 Den moderna traktorn Versu och Direct Hydraulik 30 Transmissionen och hydrauliken har separata oljor. Upp till 40 liter av hydrauloljan kan användas externt när tanken är fylld med 58 liter olja (47 liter med 65 liter i tanken). Pumpen är en variabel axialkolvpump med en maximal kapacitet på 115 l/min. Som tillval finns en högkapacitetspump med ett flöde på 160 l/min. Det är möjligt att få upp till 9 hydraulventiler: fyra bak, tre fullt justerbara ventiler fram och två fastflödesventiler bak. En anslutning för extern LS-hydraulik (power beyond) kan också fås som tillval. Tack vare högkapacitetspumpen med ett flöde på 160 l/min balanseras temperaturen på oljorna till transmissionen och hydrauliken med hjälp av ett värmeväxlarsystem som inte bara kyler ned hydrauloljan utan också vid behov för över värmen i motsatt riktning för att hydrauliken inte ska bli för kall på vintern. N-serien har också utrustats med en helt ny frontlyft som är stark nog för alla typer av redskap. Frontlyftens lyftkraft och lyftområde har ökats ytterligare och det går nu att få 35 kn lyftkraft 60 cm från länkarmarnas anslutningspunkt. Traktorerna i N-serien förses med dragutrustning avsedd för respektive marknad. Istället för en standardlyftdragkrok kan man välja ett hydrauliskt utskjutbart drag vilket gör det extra enkelt att ansluta en släpvagn. Både den centraleuropeiska och nordiska dragutrustningen kan också förses med en K80 kulkoppling för säker tillkoppling av släpvagn. Detta ökar körkomforten med släp och minskar dessutom slitaget. På basmodellerna används de bakre hydraulventilerna för manövrering Joystickmanövrering med främre ventiler som tillval Versu- och Direct-modellerna kan fås med två par snabbkopplingar framtill Svängbar frontlyft med Valtras automatiska LH-Link-system finns som tillval på Versuoch Direct-modellerna Alla modeller i N-serien har en trepunktslyft med elektronisk Autocontrol och ett mycket stort lyftområde. Transportsvängningsdämpning är också standard på alla modeller i N-serien. Versu- och Direct-modellernas lyftkraft är 81 kn.

31 Manövrera hydrauliken från armstödet Valtra ARM på Versu- och Directmodellerna Samtliga justerbara ventiler kan programmeras från traktorterminalen och möter funktionskraven även från de nyaste redskapskombinationerna. Ingen annan traktor i samma storleksklass har lika mångsidig och justerbar redskapshydraulik. FUNKTIONER: 4 lägen (inklusive ett flytläge) Flödeskontroll för varje ventilblock, inklu sive tre förinställda lägen: 10 %, 50 % eller 100 % av maximalt flöde. Vid mindre flöden kan flytlägena aktiveras samtidigt, vilket förenklar vid tillkoppling av redskap Ställ in drifttiden från 1 till 60 sekunder eller välj kontinuerligt flöde Ventilerna kan också användas för enstaka manövrer utan separata inställningar Hydraulik Föraren kan lagra tre ventilinställningar (M1, M2 och M3) som kan användas för olika redskap. U-Pilot-systemet kan också användas för att lagra inställningar för specifika redskap. 31

32 HITECH 5 VERSU / DIRECT Hytt 32

33 Valtra-hytten: rymlig och tyst VALTRAS HYTTER ÅTERSPEGLAR VÅR NORDISKA FILOSOFI Valtras hytter är designprodukter som byggs specifikt för att vara rymliga, ergonomiska och säkra för föraren. Hytten på traktorerna i N- serien är den hittills överlägset rymligaste hytten i storleksklassen, samtidigt som den er bjuder utmärkt sikt genom de tonade rutorna. De stora dörrarna gör det enkelt att stiga i och ur hytten. Eftersom den är utformad för en mångsidig användning har hytten ett plant golv. Tre stadiga och räfflade fotsteg leder upp till hytten och bränsletanken har utformats för att hålla lera borta från stegen. Dörrarna är stora och öppnas stort med hjälp av gasfjädrar. Dörrhandtagen är enkla att greppa. Dörrarna är försedda med stabila metall ramar och smorda gångjärn. Hytten är tillräckligt stor så att det standardmonterade sätet lätt kan svänga runt 180 grader. De 5,7 kvadratmeter stora glasrutorna gör att sikten är utmärkt. TwinTrac, dubbelkommando finns som tillval. Valtras ständiga arbete för att sänka ljudnivån i hytten har givit utdelning. Motorn, transmissionen, hydrauliken, chassiet, hyttfjädringen, isoleringsmaterialen och andra detaljer har alla finslipats för att skapa en verkligt tyst miljö med en ljudnivå under 70 dba. I HiTech-hytten manövreras transmissionen och hydrauliken med traditionella spakar. Det armstöd som finns som tillvalsutrustning har utformats för att manövrera frontlastare. Hytt 33

34 Rätt förhållanden för långa arbetsdagar Hytt 34 HYTTFJÄDRING De två värmeaggregaten, ett i taket och det andra under instrumentpanelen, garanterar en behaglig temperatur, även under de kallaste väderförhållanden. Golvfläkten har två hastigheter, medan takaggregatet har fyra. Takaggregatet har luftventiler i sex riktningar som täcker in samtliga rutor. Luftkonditioneringsanläggningen (tillval på vissa modeller) sitter också i taket och dess komponenter har förbättrats ytterligare för att kunna ge föraren optimala arbetsförhållanden. Modellerna N113-N163 kan också fås med klimatanläggning som tillval. HYTTFJÄDRINGEN HAR UTFORMATS FÖR ATT FUNGERA ANTINGEN SEPARAT ELLER TILLSAMMANS MED FRAMAXELFJÄDRINGEN. Med hyttfjädring fungerar hyttens främre fästpunkter som flexibla gångjärn, medan bakdelen kan röra sig upp till 100 mm i förhållande till bakaxeln. Fjädringen utgörs av spiralfjädrar, medan ett panhardstag förhindrar att hytten rör sig i sidled. Lägg också märke till de robusta fästbyglarna för manöverboxar (tillval) som sitter på vardera sidan av B-stolpen på hyttens högra sida. Både förarsätet och det passagerarsäte som kan fås som tillval är utrustade med säkerhetsbälten.

35 Valtra ARM med ny traktorterminal VALTRA ARM, FUNKTIONER: Terminal Reglage för yttre hydraulik Transmission och vändtegsautomatik Reglage för trepunktslyft Körreglage (Direct) eller handgas (Versu) Handtag I Versu- och Direct-modellerna manövreras transmissionen och hydrauliken från armstödet Valtra ARM Armstödet används för att manövrera huvudfunktionera hos den lastkännande hydrauliken. Via den integrerade traktorterminalen kan föraren ange inställningar för hydraulventiler, transmission och U-Pilot. Valtras instrumentpanel är tydlig och lätt att avläsa. Den har analoga visare för bränslenivå, motortemperatur och motorvarvtal (r/min). I Proline-instrumentet som är standard på Versu och Direct-modellerna finns också en analog hastighetsmätare på höger sida. På den stora skärmen i mitten kan en stor mängd valbar information visas, liksom drifttimmar och aktuellt klockslag. Armstödet Valtra ARM är standard på Versu och Direct-modellerna i N-serien. Reglagen i armstödet anpassas efter varje modellserie, men grundfunktionerna är desamma vilket gör det enkelt för en förare att växla mellan olika Valtra-traktorer. Armstödet har ett handtag med stabilt grepp som ger utmärkt stöd vid finjusteringar av hydrauliken. Det ger också extra stöd vid körning i ojämn terräng och gör det lätt att lyfta armstödet. Den röda spaken längst fram på handtaget används som handgas på Versu-modellerna och på Direct-modellerna som körreglage för att minska hastigheten vid trånga passager. Det används också för att justera transmissionens utväxling i manuellt körläge. TYDLIG SKÄRM UTAN REFLEXER Dag- och nattinställning med olika färger Det är nu ännu lättare att ändra inställningar använd vredet Tre minnesplatser för individuella transmissionsinställningar Fabriksinställningarna kan enkelt återställas Farthållarinställningarna bevaras också efter att motorn startats om Kördatorfunktionerna är nu ännu mer användarvänliga Välj hur du vill att de ska räkna Lättare att aktivera hydrauliken När flödet ställs in på 10 % aktiveras även flytläget Mer information i en vy Farthållarinställningar visas tillsammans med körinställningarna Ny och förbättrad U-Pilot (vändtegsautomatik) Det är bara namnet som inte har ändrats (se sidan 29) Valtra ARM 35

36 U-Pilot 36

37 U-pilot Mycket mer än bara vändtegsautomatik En helt ny U-Pilot är standardutrustning i Versu och Direct-modellerna. Med det nya U-Pilotsystemet kan du inte bara automatisera återkommande funktioner utan också ställa in och spara hydraulinställningar för olika redskap eller förare. Genom att använda U-Pilot kan föraren koncentrera sig på att följa redskapet och dess rörelser istället för att kontrollera funktionerna. Att byta redskap är mycket enklare och går mycket snabbare när du redan har lagrat alla inställningar i U-Pilot. Anslut bara redskapet och välj rätt hydraulikinställningar och funktionssekvenser från U-Pilotens minne. Enkelt och produktivt. IMPONERANDE VÄNDTEGSAUTOMATIK Två uppspelningsknappar i armstödet in på vändtegen/ut från vändtegen Egna minnesfunktioner för hydraulik som används tillsammans med U-Pilot Hydraulikinställningarna lagras för varje redskap Upp till 30 olika redskap kan lagras Redigeringsfunktion ENKEL ATT STÄLLA IN ÄVEN NÄR TRAKTORN STÅR STILLA Hydraulikinställningar Transmissionsinställningar Redigeringsläget aktiveras automatiskt beroende på situationen Delad skärm Arbetsdatorinställningar U-Pilot 37

38 TwinTrac Fungerar i båda riktningarna TwinTrac 38 TwinTrac är inte bara en tillvalsutrustning, utan en komplett traktor som har utformats för att fungera i båda riktningar. I systemet ingår dubbelkommando i hyttens bakre del, inklusive en extra ratt och körväljare, samt gaspedal, koppling och bromspedaler. På Versu- och Direct-modellerna innebär armstödet Valtra ARM också att alla reglage följer med till baksidan av hytten. Vid bakåtvänt arbete har man utmärkt sikt över redskap och arbetsområde. Många redskap fungerar också bättre framför traktorn, särskilt framför traktorns hjul. Den stora hytten ger en perfekt arbetsmiljö, också vid arbete i omvänt läge. TwinTrac gör traktorn mer mångsidig, utan att någon av alla de andra utmärkta egenskaperna försvinner. Observera att all hydraulikmanövrering, justering av trepunktslyftens läge och ett kraft uttag med flera hastigheter finns bak på traktorn. TWINTRAC SKÖRDEMASKINEN Statistiken visar hur effektivt det är att arbeta i omvänt läge. Följaktligen förbättras produktiviteten med 10 till 30 procent när TwinTrac används, jämfört med framåtriktat arbete med en dubbel-/trippelkombination. Ju mer oregelbunden åkerns form är och ju fler vändningar på vändtegen som behövs, desto större är fördelarna med att arbeta i omvänt läge. Dessutom minskar bränsleförbrukningen. VALTRA LH LINK Till Versu- och Direct-modellerna går det att välja till LH Link. Med LH Link kan redskapslyften vridas i önskad grad med framhjulen. Det blir då enklare att arbeta i skarpa svängar utan att man missar något. Frontlyftens vridning kan styras antingen manuellt eller automatiskt. Vid skördearbete är den automatiska varianten överlägsen.

39 TwinTrac 39

40 Den uppkopplade gården Vårt mål är att förse lantbrukare med produkter som ökar tillväxten och avkastningen, år efter år. Med Fuse Technologies kopplas produkterna samman med varandra på ett helt nytt sätt. Vårt åtagande gentemot kunderna är att leverera produkter som optimerar, koordinerar och kopplar samman deras utrustning och lantbruk på ett smidigt sätt. Genom att förse odlarna med rätt verktyg, produkter och stöd kan de bedriva sin verksamhet på ett smartare sätt. AutoGuide och Isobus 40 AutoGuide och Isobus Den tredje generationens N-serie består av en rad överlägsna och mångsidiga produkter som uppfyller kundernas krav, oavsett inom vilket segment de arbetar. Versu- och Direct-modellerna kan fabriksutrustas med ett komplett autostyrningssystem eller förberedas för systemet. FÖRDELAR MED VALTRA OCH AUTOGUIDE 3000 Minskar överlappning och obearbetade ytor Sparar bränsle och tid Minskar användningen av utsäde, gödning och bekämpningsmedel Minskar förekomsten av ogräs genom förbättrad spridning av ogräsmedel Värnar miljön genom att användningen av gödning och bekämpningsmedel effektiviseras Möjliggör korrekt manövrering i mörker, dimma och damm Låter föraren fokusera på redskapet Minskar förarens trötthet Gör att arbetet går snabbare Gör att det inte behövs något system för körspårsmarkering Minskar jordpackningen genom att samma körspår kan standardiseras

41 AgCommand Alla modeller i N-serien kan utrustas med telemetrisystemet Agcommand. De rörelser och det arbete som utförs med traktorn registreras av systemet på en internetbaserad server. Från servern är det möjligt att spåra traktorn och dess funktioner (från traktorns can-bus), och mäta traktorns prestanda på fältet. Spårningen är ständigt tillgänglig och önskad prestandainformation kan lätt letas fram genom filtrering efter datum och parametrar. Entreprenadföretag och andra maskinparksägare kan enkelt övervaka maskinerna via Agcommand både realtidsinformation och arkiverade uppgifter. Precisionen är tillräckligt hög för registrering av arbete som utförs på olika delar av fältet. AgCommand kan nås av maskinägaren från valfri dator via internet. Traktorinformationen överförs från traktorn till servern via ett GSM-nät. KUNDERNA UPPSKATTAR DE MÅNGA FÖRDELARNA MED AGCOMMAND: Tillgång till viktiga maskindata nära nog i realtid Förbättrad maskin- och förarproduktivitet Tillgång till viktig information om traktorns prestanda för att säkerställa maximal drifttid Meddelande via e-post eller sms vid onormal maskinaktivitet AgCommand 41

42 Valtra populär i skogen och på vägen Skogsarbete och kommunal verksamhet 42 SKOGSHYTT Valtra erbjuder en skogshytt som tillval. Hytten är utrustad med en skyddsbåge runt taket och takfönster baktill på hytten. De övre fönstren består av polykarbonat och bakrutan och de bakre sidorutorna kan bestå av antingen härdat glas eller stöttåligt polykarbonat. Den nedre rutans hörn har utformats för att möjliggöra att praktisk kabeldragning in i hytten förenklas. HYTT MED SIKT ÅT SIDORNA Valtras SVC-hytt med helglasad polycarbonat högersida förbättrar effektiviteten och säkerheten vid arbete där det krävs god uppsikt nära traktorn. Fri sikt krävs framförallt vid kommunal verksamhet i trånga utrymmen och inom lantoch skogsbruket. Den nya SVC-hytten ökar Valtra-traktorns mångsidighet på ett unikt sätt. Den nya hytten SVC360 (hytt med sikt åt sidorna + skogstak) ger utmärkt sikt på traktorns högra sida, uppåt och uppåt baktill. Med SVC360-hytten förbättras arbetsförhållandena för alla uppgifter där det krävs bra uppsikt. SVC360-hytten är ensam i sitt slag på marknaden och ger oöverträffad sikt åt alla håll. Endast Valtra kan tillhandahålla en SVC360-hytt i kombination med TwinTrac-systemet för omvänd förarplats. Tillsammans ger de här funktionerna möjlighet till oöverträffad arbetseffektivitet oavsett i vilken riktning arbetet utförs. Alla Valtra-hytterna är FOPS- och ROPS-godkända.

43 Skogsarbete och kommunal verksamhet 43

44 Valtra-service och utbildning Valtra utbildningscenter vid Suolahti-fabriken i Finland har ansvaret för utbildningen av vår internationella underhålls- och reservdelspersonal. Centraliserad utbildning ger hög kvalitet och konsekvent underhåll, samt ett snabbt informationsflöde från våra kunder till hela Valtra-organisationen. Valtra-service och utbildning Valtra Spare Parts sammanställer även alla service-, verkstads- och reservdelshandböcker. Valtra-litteratur, inklusive våra användarhandböcker, står för det allra bästa inom traktorbranschen. Valtras moderna och effektiva centraliserade reservdelssystem levererar snabba och garanterade reservdelar och servicesupport. Inom Europa kan reservdelar levereras inom 24 timmar. I många regioner är vår reservdelsservice tillgänglig dygnet runt. Traktorerna i Valtra N-serien är enkla och okomplicerade att serva och underhålla. Bytesintervallen för motor-, transmissionsoch hydrauloljorna är långa, och oljebytena är enkla att utföra. N-serien har konstruerats så att det är lätt att komma åt kylsystem, luftfilter, oljeoch bränslefilter. Motorhuven lyfts rakt upp för att förenkla underhållet. Kylsystemet går också att öppna separat för rengöring. Alla de här aspekterna är till fördel för kunder i alla regioner och klimatförhållanden. 44

45 AGCO Parts och Valtras kundservice För att en traktor i N-serien ska vara helt driftsäker ska endast de vätskor som rekommenderas för traktorn ifråga användas. Titta efter etiketterna Valtra Genuine Spare Parts eller AGCO Parts på produkternas förpackningar. Samma delar används till nya Valtra-traktorer. SERVICESATSER Valtra tillhandahåller praktiska servicesatser för 100-timmars, 500-timmars och timmarsservicen. De här satserna inkluderar alla nödvändiga originaldelar och ger garanterat kvalitet och resultat. Med originaldelar ökar säkerheten. AGCO Parts 45

46 Färger 46 Färger Valtra är världens ende traktortillverkare som tillverkar traktorer i olika färger. I mer än 25 år har Valtrakunderna kunna välja färg på sin traktor. Eftersom Valtra-traktorerna anpassas för kunderna kan man också välja den färg man önskar. Välj mellan röd, röd metallic, grön metallic, blå metallic, svart metallic, orange metallic, stålgrå metallic, vit metallic och gul. Färgerna som visas på den här sidan motsvarar de riktiga lackernas färg så nära det är möjligt. På grund av trycktekniken kan vi inte garantera att de färger som visas är korrekta till 100 %. Röd Svart metallic Vit metallic Grön metallic Vdb-gul Röd metallic Orange metallic Stålgrå metallic Blå metallic Tekniska specifikationer för N-serien MODELL N93 N103 N103.4 N113 N123 N143 HiTech HiTech HiTech HiTech HiTech HiTech MOTOR, AGCO POWER 33AWI 33AWI 44AWI 44AWI 44AWI 49AWI Antal cylindrar/volym/l 3/3.3 3/3.3 4/4.4 4/4.4 4/4.4 4/4.9 EFFEKT (ISO 14396) Max. effekt, kw/hk/varv/min 73/99/ /111/ /111/ /124/ /135/ /152/2000 Max. effekt, transporteffektförstärkning, kw/hk/varv/min /121/ /130/ /143/ /160/2000 VRIDMOMENT Max. vridmoment, Nm/varv/min 430/ / / / / /1500 Max. vridmoment, transporteffektförstärkning, Nm/varv/min / / / /1500 TRANSMISSION 3PS 3PS 3PS 3PS 3PS 3PS Antal växlar 24+24R (26+36R) Std-hastigheter min-max, km/h (0.6-40) *** *** HiTrol turbinkoppling tillval tillval tillval tillval tillval KRAFTUTTAG (TVÅ HASTIGHETER) 540, motorvarv/min e, motorvarv/min , motorvarv/min Drivhjulsberoende kraftuttag tillval tillval tillval tillval tillval tillval Främre kraftuttag - - tillval tillval tillval tillval HYDRAULIK Max. pumpeffekt, l/min (90) 73 (90) 73 (90) 73 (90) 73 (90) Max. antal ventiler bak Max. antal ventiler fram Hydraulolja för redskap, l /40 30/40 30/40 30/40 TREPUNKTSLYFT Max. lyftkraft, kn 53 (77) 53 (77) 58 (77) 58 (77) Frontlyft (tillval) lyftkraft, kn MÅTT OCH VIKT Däck 420/85R38+340/85R28 460/85R38+380/85R28 Hjulbas, mm Längd, mm Bredd, mm Höjd, mm Vändradie, m Markfrigång bak, mm Utan extra vikt, kg Bränsletank, l Adblue-tank, l AGCO, Your Agriculture Company, är en av de främsta tillverkarna av jordbruksmaskiner och tillhandahåller högteknologiska lösningar för professionella lantbrukare världen över. Företaget ser som sin främsta uppgift att tillhandahålla förstklassig kundservice, innovationer och kvalitet. AGCOs produkter distribueras i fler än 140 länder över hela världen. * inkl. kryphastigheter (tillval) ** max. hastighet beroende på landsspecifik lagstiftning *** finns även som EcoSpeed (40 km/h med reducerat motorvarvtal varv/minut) eller version för 1-50 km/h.

47 MODELL N93 N103 N103.4 N113 N123 N123 N143 N163 N123 N143 N163 HiTech 5 HiTech 5 HiTech 5 HiTech 5 HiTech 5 Versu Versu Versu Direct Direct Direct MOTOR, AGCO POWER 33AWI 33AWI 44AWI 44AWI 44AWI 49AWI 49AWI 49AWI 49AWI 49AWI 49AWI Antal cylindrar/volym/l 3/3.3 3/3.3 4/4.4 4/4.4 4/4.4 4/4.9 4/4.9 4/4.9 4/4.9 4/4.9 4/4.9 EFFEKT (ISO 14396) Max. effekt, kw/hk/varv/min 73/99/ /111/ /111/ /124/ /135/ /135/ /152/ /163/ /135/ /152/ /163/1900 Max. effekt, transporteffektförstärkning, kw/hk/varv/min /121/ /130/ /143/ /143/ /160/ /171/ /143/ /160/ /171/1900 VRIDMOMENT Max. vridmoment, Nm/varv/min 430/ / / / / / / / / / /1500 Max. vridmoment, transporteffektförstärkning, Nm/varv/min / / / / / / / / /1500 TRANSMISSION 5PS 5PS 5PS 5PS 5PS Versu Versu Versu Direct Direct Direct Antal växlar 20+20R (30+30R) 30+30R 30+30R 30+30R CVT CVT CVT Std-hastigheter min-max (0.8-40) (0.8-40) *** *** *** *** HiTrol turbinkoppling tillval tillval tillval tillval tillval KRAFTUTTAG (TVÅ HASTIGHETER) 540, motorvarv/min e, motorvarv/min , motorvarv/min Drivhjulsberoende kraftuttag tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval Främre kraftuttag - - tillval tillval tillval tillval tillval tillval tillval tillval tillval HYDRAULIK Max. pumpeffekt, l/min 73 (90) 73 (90) 73 (90) 73 (90) 73 (90) 115 (160) 115 (160) 115 (160) 115 (160) 115 (160) 115 (160) Max. antal ventiler bak Max. antal ventiler fram Hydraulolja för redskap, l /40 30/40 30/40 40/47 40/47 40/47 40/47 40/47 40/47 TREPUNKTSLYFT Max. lyftkraft, kn 40 (58) 40 (58) 58 (77) 58 (77) Frontlyft (tillval) lyftkraft, kn MÅTT OCH VIKT Däck 420/85R38+340/85R28 460/85R38+380/85R28 520/85R38+420/85R28 520/85R38+420/85R28 Hjulbas, mm Längd, mm Bredd, mm Höjd, mm Vändradie, m Markfrigång bak, mm Utan extra vikt, kg Bränsletank, l Adblue-tank, l N-serien tekniska specifikationer 47 * inkl. kryphastigheter (tillval) ** max. hastighet beroende på landsspecifik lagstiftning *** finns även som EcoSpeed (40 km/h med reducerat motorvarvtal varv/minut) eller version för 1-50 km/h.
