(T3) C-MAX

Transkript

1 (T3) C-MAX

2 C-MAX (T3), så effektivt så enkelt,

3 McCormick C-Max (T3) är modellserien som erbjuder ett nytt alternativ av ekonomisk funktionalitet i McCormicks modellprogram. Med effektområde mellan 74 och 102 hk, erbjuder C-Max alla de egenskaper som en traktor i detta segment kräver, med en ren och kostnadseffektiv design. C-Max är utrustad med nya Perkins 1104D-serien Tier 3 motorer, varav de två största är utrustade med turbo och laddluftkylare. För att matcha den rena designen, kombinerar McCormick C-Max modellen utmärkt prestanda med maximal tillförlitlighet. Nyckelegenskaperna för denna serie inkluderar en mekaniskt styrd transmission med Power Shuttle, kraftfull hydralik med hög lyftkapacitet och 100% differentialspärr. Förarhytt med utmärkt runtomsikt, justerbart förarsäte, ergonomiskt placerade reglage och lättavlästa analoga instrument. C-Max-serien tillåter föraren att arbeta med maximal komfort.

4

5 Komfort och ergonomi, Komfort och ergonomi, en vinnande en vinnande kombination. kombination

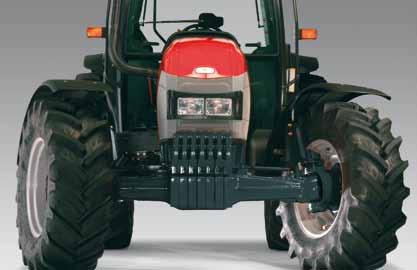

6 a MOTOR C-Max traktorerna är utrustade med en ny serie av förbättrade, miljövänliga motorer som sörjer för låga utsläppsnivåer i enlighet med Tier 3-standarden. Perkins nya 1104D-serie är moderna motorer som utgör den tekniska spetsen inom segmentet lantbruksmotorer. C-Max serien omfattar fyra modeller i följande effektintervall: 74 hk (sugmotor), 83 hk (turbo), 92,5 och 102 hk (turbo och laddluftkylare). Dessa motorer har ett avancerat bränsleinsprutningssystem, som optimerar luft - bränsle blandningen, och ger därmed förbättrad förbränning och effektivitet. Högre hästkraftsantal och vridmoment med lägre driftskostnader är därmed uppnått. Den fällbara motorhuven, med stor öppning och avtagbara sidopaneler, medger en enkel åtkomst till motorn för löpande service och underhåll (fig A). b FRamaxel Den drivande framaxeln med 55 styrvinkel är utrustad med våta bromsar. Tillsammans med bakaxelns integrerade bromsar, uppnås en effektiv odelad bromskraft på alla fyra hjulen (fig. B). TRANSMISSION Den mekaniska transmissionen har 24 växlar framåt och 12 bakåt (40km), alternativt kan överväxel bytas ut mot tillvalet krypväxel (80% reduktion). Båda alternativen ger totalt växlar. En synkroniserad fram/back vid rattens vänstra sida gör reversering av samtliga växlar möjlig Synchro Shuttle (fig. C-D). c d E INSTRUMENTPANEL Lättavläst analog instrumentpanel, håller föraren informerad om traktorns prestation och tillstånd (fig. E).

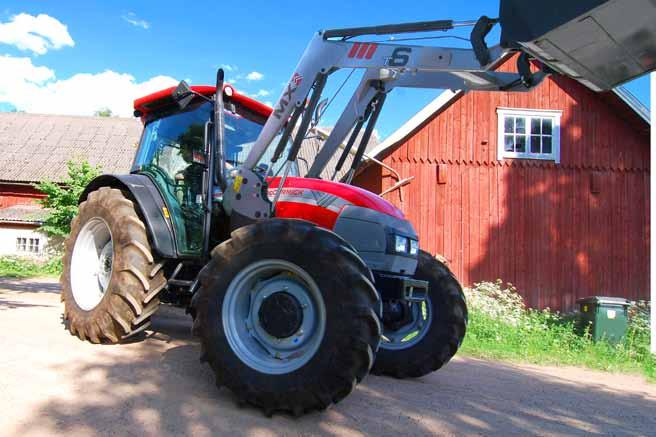

7 MEkanisk lyft Det hydrauliska systemet ger ett maximalt flöde på 82 liter/min. Lyftarmarna, kategori 2-typ, är försedda med dragkraftsavkänningssystem, vilket enkelt kan justeras. Lyftkapacitet upp till 4350 kg (fig. F-H). Traktorn är i standardutförandet försedd med två dubbelverkande hydrauluttag som manövreras via spakar placerade vid sidan om förarsätet (fig. G). Traktorn kan förses med en joystick (fig. F) vilken ger fyra dubbelverkande hydrauluttag, vilket möjliggör användning av traktorns hydraulik till t.ex. frontlastare. f h g förarhytt Det första du upplever när du stiger in i C-Max Deluxe hytt är den superba runtomkring sikten, som möjliggörs av de helglasade, bakstolpshängda dörrarna. Den moderna designen har materialval från bilbranschen. Alla reglage är funktionellt och ergonomiskt riktigt placerade i enlighet med gällande standard. Värme, ventilation och luftkonditionering är integrerat i taket, och erbjuder föraren betydande fördelar såsom komfort, säkerhet och hälsa. Ventilationssystemet är utrustat med två filter, designade för att rena luften invändigt i hytten. Som tillval kan hytten utrustas med filter av aktivt kol, som skyddar föraren vid besprutningsarbete. Taket har en klar, fast glasruta som är idealisk för arbete med frontlastare, och fyra arbetsljus för nattarbete. Naturlig ventilation är möjlig genom de öppningsbara fram- och bakrutorna (fig. I). Hytten erbjuder en ergonomiskt riktig förarplats med justerbart, fjädrande säte och justerbar ratt, för maximal komfort. i

8 C80 Max (T3) Syncro shuttle C90 Max (T3) Syncro shuttle C100 Max (T3) Syncro shuttle C110 Max (T3) Syncro shuttle MOTOR PERKINS TIER 3 DIREkTinsprutad motor 1104D D-44T 1104D-44Ta 1104D-44Ta MAX. Effekt (ISO) hk/kw 74 / 54,5 83 / 61 92,5 / / 75 MAX. vridmoment nm slagvolym / antal cylindrar CM /4 4400/4 TURBO 4400/4 TURBO aftercooler 4400/4 TURBO aftercooler bränsletank l koppling fristående dubbel torr lamellkoppling MM (inch) 275,8 (11) 275,8 (11) 304,8 (12) 304,8 (12) mekanisk manövrering TRANSMISSION SYNCHRO SHUTTLE + SPEED FOUR + kryp: 24 fram+12 bak SYNCHRO SHUTTLE + SPEED FOUR + överväxel: 24 Fram+12 bak ELEktrohydraulisk bakre differentialspärr Pto MEkanisk inkoppling 2 hastigheter 540/750 RPM 2 hastigheter 540/1000 RPM 1 3/8 (34.9MM) PTO axel med 6 SPLINES Drivhjulsberoende PTO NET PTO effekt (ISO) hk/kw 63 / 46,5 70,5 / / 58 86,5 / 63,5 framaxel 4WD MEkanisk 4WD inkoppling MAX. styrvinkel dubbellåsta elektrohydrauliska diff-spärrar Bromsar bakbromsar i oljebad 8 skivor 10 skivor 10 skivor 10 skivor frambromsar i oljebad (4 skivor) IBS - integrerat bromssystem hydraulisk trepunktslyft mekaniskt manövrerad STD lyftkapacitet Kg lyftkapacitet med två hjälpcylindrar Kg hydraulikpump (lyft+styrning) l/min 52,3+29,9 52,3+29,9 52,3+29,9 52,3+29,9 trepunktslyft KAT. 2 hjälpventiler (med JOYSTICK) 2 (4) 2 (4) 2 (4) 2 (4) Hytt och förarsäte DELUXE hytt / RADIOFörberedd luftkonditionering Digitala instrument av kraftuttag och hastighet DIMENSIONer och vikter framdäck 4WD 11.2-R R R R24 bakdäck 16.9-R R R R30 a - Längd (med vikter) MM b - MIN. bredd MM c - Främre spårviddsjustering 4WD mm c - bakre spårviddsjustering MM d - hjulbas 2WD/4WD MM e - Höjd över förarhytt MM F - markfrigång 4WD MM vikt 4WD (utan vikter) + (150 KG förarhytt) Kg SKOgsutrustning Kontakta din återförsäljare för information och anpassning Förklaring: standard tillval ej tillgänglig All data, bilder och illustrationer i denna broscyr publiceras över hela världen och visar traktorer med och utan tillbehör för olika länder. Rätt till ändringar i specifikationer och konstruktion förbehålls. SE MC TRAKTOR c-max 2010 Simrishamnsvägen 50, Tomelilla Tel. +46 (0) , fax. +46 (0) McCormick is a trademark of Argo Tractors S.p.A. via G. Matteotti, Fabbrico [RE] Italia t f webmaster@argotractors.com McCormick original lubricants
