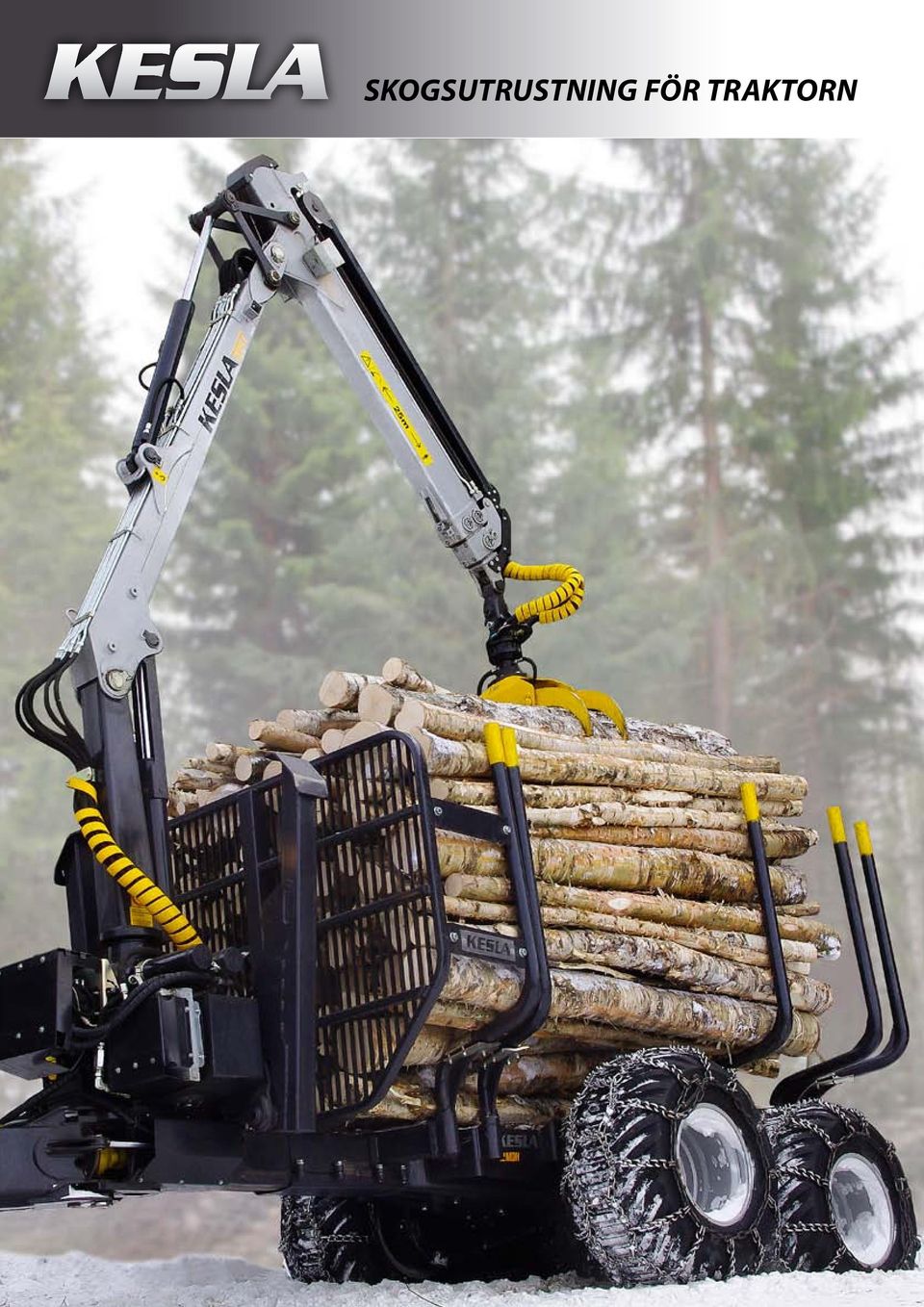

1 SKOGSUTRUSTNING FÖR TRAKTORN

2 SKOGSUTRUSTNING FÖR TRAKTORN Överlägsen kompetens inom skogsmaskiner Kesla Oyj är en stark utvecklare av skogsteknologin som producerar högklassiga finländska skogsmaskiner med över 50 års erfarenhet. KESLA-produktfamiljen täcker alla arbetsmoment i drivning och virkeshantering. KESLAprodukter används förutom inom drivning och skogsindustrin bland annat inom energiproduktion, i återvinningsindustrin samt i hamnar och på fartyg. KESLA-produkter exporteras till över 35 länder runtom i världen. Kesla har redan drygt 30 år varit en global föregångare när det gäller att utrusta traktorer för skogen. PATU-produkterna har varit kända som en global marknadsledare i hela världen ända sedan 1980-talet. Kesla har utvecklat ett omfattande sortiment med kranar, huggarvagnar och tilläggsutrustning som gör det lätt att utrusta traktorn för effektiv drivning. Kesla har den rätta lösningen både för tung yrkesverksamhet och för skogsägarnas egen drivning. Kesla kan som enda tillverkare i världen överföra sin erfarenhet från virkesfordon, skogsmaskiner och industrikranar i tungviktsserien på kranar och vagnar som monteras på traktorn. Detta syns som suveräna egenskaper och suverän hållbarhet i produkterna, men även i tillverkarens förmåga att lyssna på kunden och betjäna kunden under produktens hela livslängd. I KESLA-produkterna förenas den senaste teknologin med marknadens bästa komponenter och material. Varje KESLA-produkt genomgår en noggrann internationell kvalitetskontroll samt praktiska funktions- och säkerhetstester under tillverkningen. De genomtänkta detaljerna som planerats enligt kundernas behov höjer effektiviteten och pålitligheten till särklass. Med det omfattande modellsortimentet och det täckande utrustningssortimentet kan vi skräddarsy den rätta lösningen för varje kund. Hållbarheten och den långa livslängden, som är utgångspunkterna för planeringen, garanterar att arbetet kan utföras utan avbrott och att maskinen har ett enastående återförsäljningsvärde. Kesla är med sin över 30-åriga erfarenhet pionjär och den globala ettan bland kranar och huggarvagnar som monteras på traktorn. 2 3

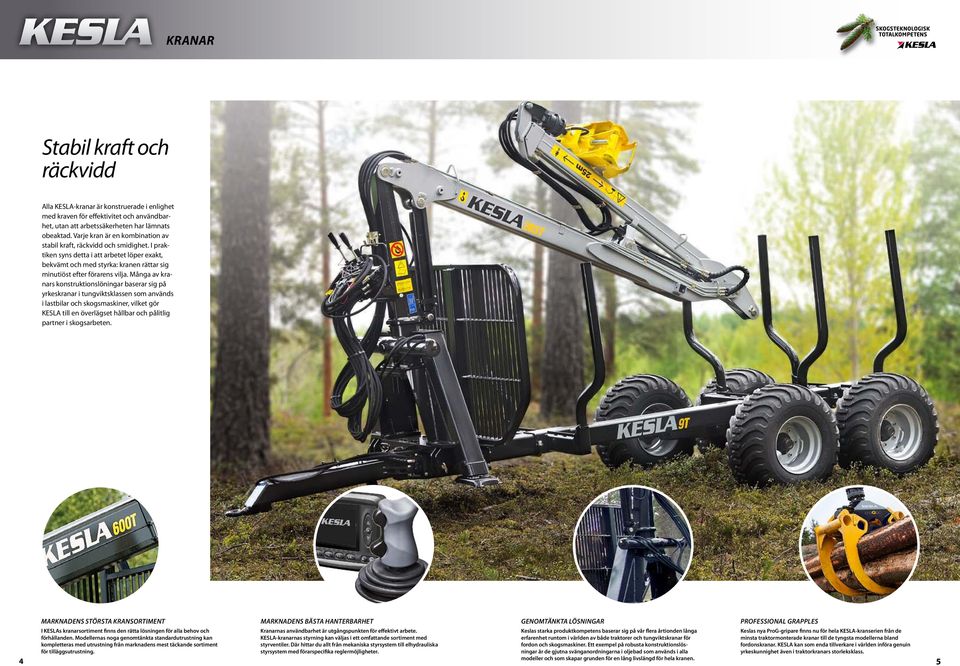

3 KRANAR Stabil kraft och räckvidd Alla KESLA-kranar är konstruerade i enlighet med kraven för effektivitet och användbarhet, utan att arbetssäkerheten har lämnats obeaktad. Varje kran är en kombination av stabil kraft, räckvidd och smidighet. I praktiken syns detta i att arbetet löper exakt, bekvämt och med styrka: kranen rättar sig minutiöst efter förarens vilja. Många av kranars konstruktionslöningar baserar sig på yrkeskranar i tungviktsklassen som används i lastbilar och skogsmaskiner, vilket gör KESLA till en överlägset hållbar och pålitlig partner i skogsarbeten. MARKNADENS STÖRSTA KRANSORTIMENT MARKNADENS BÄSTA HANTERBARHET GENOMTÄNKTA LÖSNINGAR PROFESSIONAL GRAPPLES I KESLAs kranarsortiment finns den rätta lösningen för alla behov och Kranarnas användbarhet är utgångspunkten för effektivt arbete. Keslas starka produktkompetens baserar sig på vår flera årtionden långa Keslas nya ProG-gripare finns nu för hela KESLA-kranserien från de förhållanden. Modellernas noga genomtänkta standardutrustning kan KESLA-kranarnas styrning kan väljas i ett omfattande sortiment med erfarenhet runtom i världen av både traktorer och tungviktskranar för minsta traktormonterade kranar till de tyngsta modellerna bland kompletteras med utrustning från marknadens mest täckande sortiment styrventiler. Där hittar du allt från mekaniska styrsystem till elhydrauliska fordon och skogsmaskiner. Ett exempel på robusta konstruktionslösningar fordonskranar. KESLA kan som enda tillverkare i världen införa genuin för tilläggsutrustning. styrsystem med förarspecifika reglermöjligheter. är de gjutna svänganordningarna i oljebad som används i alla yrkeskunnighet även i traktorkranars storleksklass. 4 modeller och som skapar grunden för en lång livslängd för hela kranen. 5

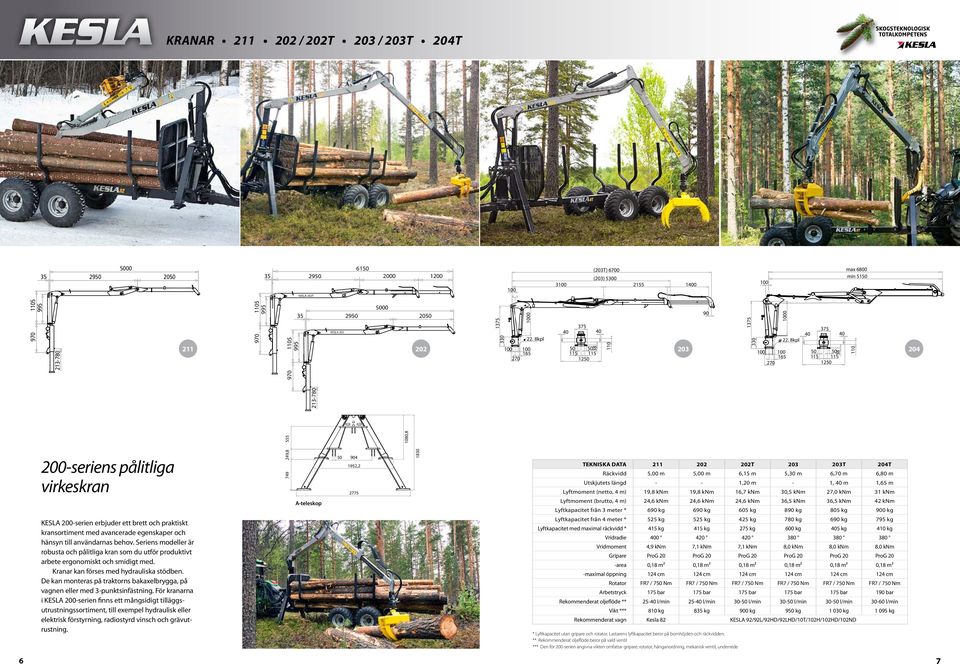

4 KRANAR / 202T 203 / 203T 204T KESLA 202T (203T) 6700 (203) max 6800 min KESLA kpl 22. 8kpl seriens pålitliga virkeskran KESLA 200-serien erbjuder ett brett och praktiskt kransortiment med avancerade egenskaper och hänsyn till användarnas behov. Seriens modeller är robusta och pålitliga kran som du utför produktivt arbete ergonomiskt och smidigt med. Kranar kan förses med hydrauliska stödben. De kan monteras på traktorns bakaxelbrygga, på vagnen eller med 3-punktsinfästning. För kranarna i KESLA 200-serien finns ett mångsidigt tilläggsutrustningssortiment, till exempel hydraulisk eller elektrisk förstyrning, radiostyrd vinsch och grävutrustning. 249, A-teleskop , , TEKNISKA DATA T T 204T Räckvidd 5,00 m 5,00 m 6,15 m 5,30 m 6,70 m 6,80 m Utskjutets längd - - 1,20 m - 1, 40 m 1,65 m Lyftmoment (netto, 4 m) 19,8 knm 19,8 knm 16,7 knm 30,5 knm 27,0 knm 31 knm Lyftmoment (brutto, 4 m) 24,6 knm 24,6 knm 24,6 knm 36,5 knm 36,5 knm 42 knm Lyftkapacitet från 3 meter * 690 kg 690 kg 605 kg 890 kg 805 kg 900 kg Lyftkapacitet från 4 meter * 525 kg 525 kg 425 kg 780 kg 690 kg 795 kg Lyftkapacitet med maximal räckvidd * 415 kg 415 kg 275 kg 600 kg 405 kg 410 kg Vridradie Vridmoment 4,9 knm 7,1 knm 7,1 knm 8,0 knm 8,0 knm 8,0 knm Gripare ProG 20 ProG 20 ProG 20 ProG 20 ProG 20 ProG 20 -area 0,18 m² 0,18 m² 0,18 m² 0,18 m² 0,18 m² 0,18 m² -maximal öppning 124 cm 124 cm 124 cm 124 cm 124 cm 124 cm Rotator FR7 / 750 Nm FR7 / 750 Nm FR7 / 750 Nm FR7 / 750 Nm FR7 / 750 Nm FR7 / 750 Nm Arbetstryck 175 bar 175 bar 175 bar 175 bar 175 bar 190 bar Rekommenderat oljeflöde ** l/min l/min l/min l/min l/min l/min Vikt *** 810 kg 835 kg 900 kg 950 kg kg kg Rekommenderat vagn Kesla 82 KESLA 92/92L/92HD/92LHD/10T/102H/102HD/102ND * Lyftkapacitet utan gripare och rotator. Lastarens lyftkapacitet beror på bomhöjden och räckvidden. ** Rekommenderat oljeflöde beror på vald ventil *** Den för 200-serien angivna vikten omfattar gripare, rotator, hänganordning, mekanisk ventil, underrede 6 7

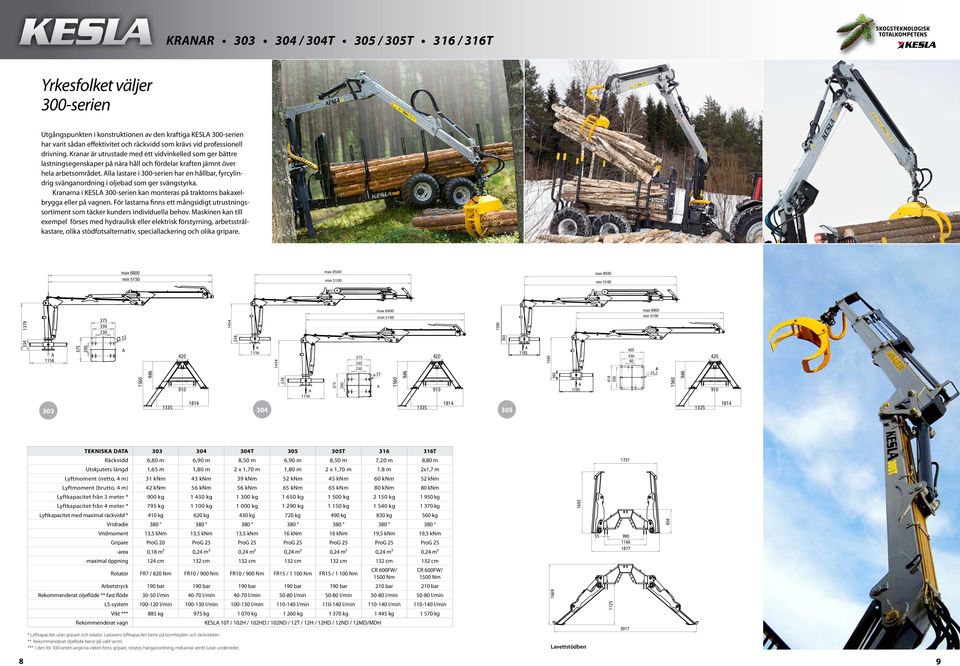

5 KRANAR / 304T 305 / 305T 316 / 316T Yrkesfolket väljer 300-serien Utgångspunkten i konstruktionen av den kraftiga KESLA 300-serien har varit sådan effektivitet och räckvidd som krävs vid professionell drivning. Kranar är utrustade med ett vidvinkelled som ger bättre lastningsegenskaper på nära håll och fördelar kraften jämnt över hela arbetsområdet. Alla lastare i 300-serien har en hållbar, fyrcylindrig svänganordning i oljebad som ger svängstyrka. Kranarna i KESLA 300-serien kan monteras på traktorns bakaxelbrygga eller på vagnen. För lastarna finns ett mångsidigt utrustningssortiment som täcker kunders individuella behov. Maskinen kan till exempel förses med hydraulisk eller elektrisk förstyrning, arbetsstrålkastare, olika stödfotsalternativ, speciallackering och olika gripare. max 6800 min 5150 max 8500 min 5100 max 8500 min max 6900 min max 6900 min A A A A ø 22 A , TEKNISKA DATA T T T Räckvidd 6,80 m 6,90 m 8,50 m 6,90 m 8,50 m 7,20 m 8,80 m Utskjutets längd 1,65 m 1,80 m 2 x 1,70 m 1,80 m 2 x 1,70 m 1.8 m 2x1,7 m Lyftmoment (netto, 4 m) 31 knm 43 knm 39 knm 52 knm 45 knm 60 knm 52 knm Lyftmoment (brutto, 4 m) 42 knm 56 knm 56 knm 65 knm 65 knm 80 knm 80 knm Lyftkapacitet från 3 meter * 900 kg kg kg kg kg kg kg Lyftkapacitet från 4 meter * 795 kg kg kg kg kg kg kg Lyftkapacitet med maximal räckvidd * 410 kg 620 kg 430 kg 720 kg 490 kg 830 kg 560 kg Vridradie Vridmoment 13,5 knm 13,5 knm 13,5 knm 16 knm 16 knm 19,5 knm 19,5 knm Gripare ProG 20 ProG 25 ProG 25 ProG 25 ProG 25 ProG 25 ProG 25 -area 0,18 m² 0,24 m² 0,24 m² 0,24 m² 0,24 m² 0,24 m² 0,24 m² -maximal öppning 124 cm 132 cm 132 cm 132 cm 132 cm 132 cm 132 cm Rotator FR7 / 820 Nm FR10 / 900 Nm FR10 / 900 Nm FR15 / Nm FR15 / Nm CR 600FW/ 1500 Nm CR 600FW/ 1500 Nm Arbetstryck 190 bar 190 bar 190 bar 190 bar 190 bar 210 bar 210 bar Rekommenderat oljeflöde ** fast flöde l/min l/min l/min l/min l/min l/min l/min LS-system l/min l/min l/min l/min l/min l/min l/min Vikt *** 885 kg 975 kg kg kg kg kg kg Rekommenderat vagn KESLA 10T / 102H / 102HD / 102ND / 12T / 12H / 12HD / 12ND / 12MD/MDH * Lyftkapacitet utan gripare och rotator. Lastarens lyftkapacitet beror på bomhöjden och räckvidden. ** Rekommenderat oljeflöde beror på vald ventil *** I den för 300-serien angivna vikten finns gripare, rotator, hänganordning, mekanisk ventil (utan underrede) Lavettstödben

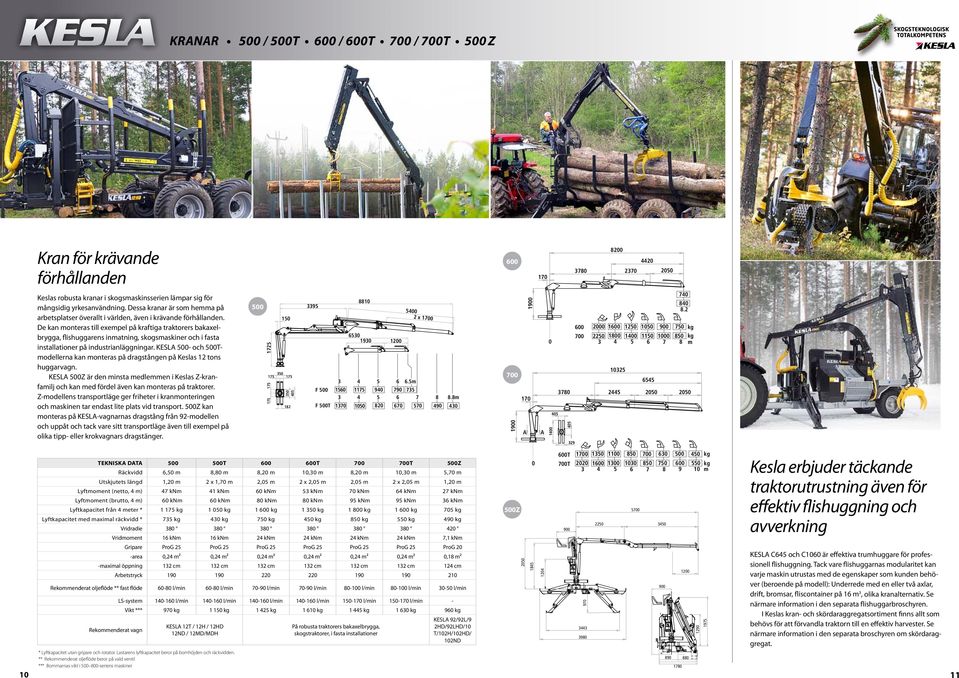

6 KRANAR 500 / 500T 600 / 600T 700 / 700T 500 Z Kran för krävande förhållanden Keslas robusta kranar i skogsmaskinsserien lämpar sig för mångsidig yrkesanvändning. Dessa kranar är som hemma på arbetsplatser överallt i världen, även i krävande förhållanden. De kan monteras till exempel på kraftiga traktorers bakaxelbrygga, flishuggarens inmatning, skogsmaskiner och i fasta installationer på industrianläggningar. KESLA 500- och 500Tmodellerna kan monteras på dragstången på Keslas 12 tons huggarvagn. KESLA 500Z är den minsta medlemmen i Keslas Z-kranfamilj och kan med fördel även kan monteras på traktorer. Z-modellens transportläge ger friheter i kranmonteringen och maskinen tar endast lite plats vid transport. 500Z kan monteras på KESLA-vagnarnas dragstång från 92-modellen och uppåt och tack vare sitt transportläge även till exempel på olika tipp- eller krokvagnars dragstänger. TEKNISKA DATA T T T 500Z Räckvidd 6,50 m 8,80 m 8,20 m 10,30 m 8,20 m 10,30 m 5,70 m Utskjutets längd 1,20 m 2 x 1,70 m 2,05 m 2 x 2,05 m 2,05 m 2 x 2,05 m 1,20 m Lyftmoment (netto, 4 m) 47 knm 41 knm 60 knm 53 knm 70 knm 64 knm 27 knm Lyftmoment (brutto, 4 m) 60 knm 60 knm 80 knm 80 knm 95 knm 95 knm 36 knm Lyftkapacitet från 4 meter * kg kg kg kg kg kg 705 kg Lyftkapacitet med maximal räckvidd * 735 kg 430 kg 750 kg 450 kg 850 kg 550 kg 490 kg Vridradie Vridmoment 16 knm 16 knm 24 knm 24 knm 24 knm 24 knm 7,1 knm Gripare ProG 25 ProG 25 ProG 25 ProG 25 ProG 25 ProG 25 ProG 20 -area 0,24 m² 0,24 m² 0,24 m² 0,24 m² 0,24 m² 0,24 m² 0,18 m² -maximal öppning 132 cm 132 cm 132 cm 132 cm 132 cm 132 cm 124 cm Arbetstryck Rekommenderat oljeflöde ** fast flöde l/min l/min l/min l/min l/min l/min l/min Rekommenderat vagn LS-system l/min l/min l/min l/min l/min l/min - Vikt *** 970 kg kg kg kg kg kg 960 kg KESLA 12T / 12H / 12HD 12ND / 12MD/MDH * Lyftkapacitet utan gripare och rotator. Lastarens lyftkapacitet beror på bomhöjden och räckvidden. ** Rekommenderat oljeflöde beror på vald ventil *** Bommarnas vikt i seriens maskiner m F m F 500T På robusta traktorers bakaxelbrygga, skogstraktorer, i fasta installationer x 1700 KESLA 92/92L/9 2HD/92LHD/10 T/102H/102HD/ 102ND kg kg850 kg kg 8 m m Kesla erbjuder täckande traktorutrustning även för effektiv flishuggning och avverkning KESLA C645 och C1060 är effektiva trumhuggare för professionell flishuggning. Tack vare flishuggarnas modularitet kan varje maskin utrustas med de egenskaper som kunden behöver (beroende på modell): Underrede med en eller två axlar, drift, bromsar, fliscontainer på 16 m 3, olika kranalternativ. Se närmare information i den separata flishuggarbroschyren. I Keslas kran- och skördaraggregatsortiment finns allt som behövs för att förvandla traktorn till en effektiv harvester. Se närmare information i den separata broschyren om skördaraggregat Z A A A A T kg 600T 700T kg550 kg T m kg m

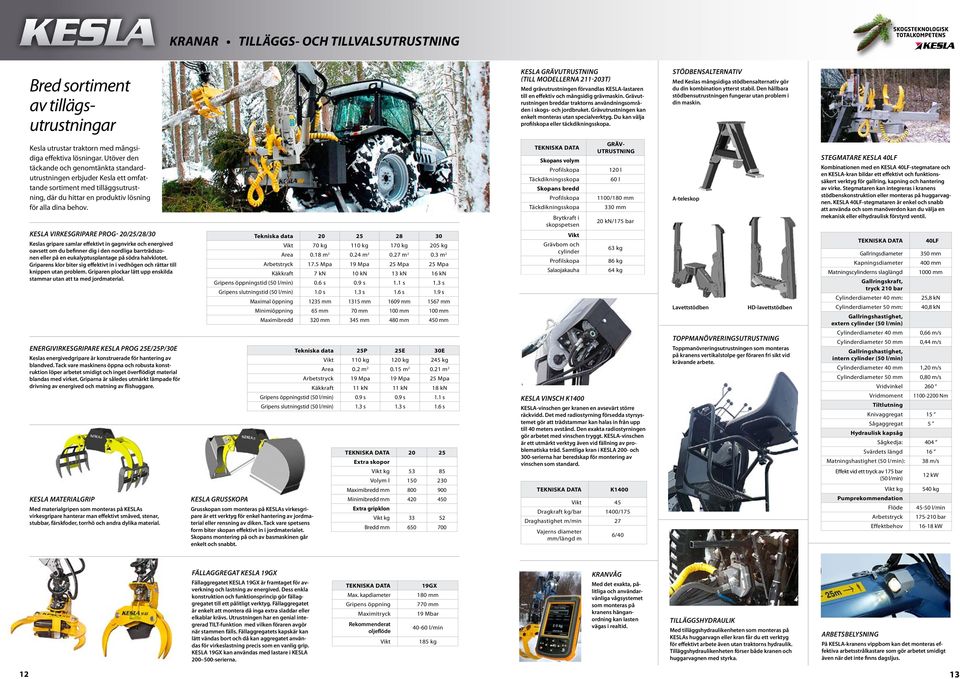

7 KRANAR TILLÄGGS- OCH TILLVALSUTRUSTNING Bred sortiment av tillägsutrustningar KESLA GRÄVUTRUSTNING (till modellerna T) Med grävutrustningen förvandlas KESLA-lastaren till en effektiv och mångsidig grävmaskin. Grävutrustningen breddar traktorns användningsområden i skogs- och jordbruket. Grävutrustningen kan enkelt monteras utan specialverktyg. Du kan välja profilskopa eller täckdikningsskopa. STÖDBENSALTERNATIV Med Keslas mångsidiga stödbensalternativ gör du din kombination ytterst stabil. Den hållbara stödbensutrustningen fungerar utan problem i din maskin. Kesla utrustar traktorn med mångsidiga effektiva lösningar. Utöver den täckande och genomtänkta standardutrustningen erbjuder Kesla ett omfattande sortiment med tilläggsutrustning, där du hittar en produktiv lösning för alla dina behov. KESLA VIRKESGRIPARE prog- 20/25/28/30 Keslas gripare samlar effektivt in gagnvirke och energived oavsett om du befinner dig i den nordliga barrträdszonen eller på en eukalyptusplantage på södra halvklotet. Griparens klor biter sig effektivt in i vedhögen och rättar till knippen utan problem. Griparen plockar lätt upp enskilda stammar utan att ta med jordmaterial. ENERGIVIRKESGRIPARE KESLA prog 25E/25P/30E Keslas energivedgripare är konstruerade för hantering av blandved. Tack vare maskinens öppna och robusta konstruktion löper arbetet smidigt och inget överflödigt material blandas med virket. Griparna är således utmärkt lämpade för drivning av energived och matning av flishuggare. KESLA MATERIALGRIP Med materialgripen som monteras på KESLAs virkesgripare hanterar man effektivt småved, stenar, stubbar, färskfoder, torrhö och andra dylika material. Tekniska data Vikt 70 kg 110 kg 170 kg 205 kg Area 0.18 m m m m 2 Arbetstryck 17.5 Mpa 19 Mpa 25 Mpa 25 Mpa Käkkraft 7 kn 10 kn 13 kn 16 kn Gripens öppningstid (50 l/min) 0.6 s 0.9 s 1.1 s 1.3 s Gripens slutningstid (50 l/min) 1.0 s 1.3 s 1.6 s 1.9 s KESLA GRUSSKOPA Maximal öppning 1235 mm 1315 mm 1609 mm 1567 mm Grusskopan som monteras på KESLAs virkesgripare är ett verktyg för enkel hantering av jordmaterial eller rensning av diken. Tack vare spetsens form biter skopan effektivt in i jordmaterialet. Skopans montering på och av basmaskinen går enkelt och snabbt. Minimiöppning 65 mm 70 mm 100 mm 100 mm Maximibredd 320 mm 345 mm 480 mm 450 mm Tekniska data 25P 25E 30E Vikt 110 kg 120 kg 245 kg Area 0.2 m m m 2 Arbetstryck 19 Mpa 19 Mpa 25 Mpa Käkkraft 11 kn 11 kn 18 kn Gripens öppningstid (50 l/min) 0.9 s 0.9 s 1.1 s Gripens slutningstid (50 l/min) 1.3 s 1.3 s 1.6 s TEKNISKA DATA Extra skopor Vikt kg Volym l Maximibredd mm Minimibredd mm Extra gripklon Vikt kg Bredd mm TEKNISKA DATA Skopans volym Profilskopa Täckdikningsskopa Skopans bredd Profilskopa Täckdikningsskopa Brytkraft i skopspetsen Vikt Grävbom och cylinder Profilskopa Salaojakauha KESLA VINSCH K1400 KESLA-vinschen ger kranen en avsevärt större räckvidd. Det med radiostyrning försedda styrsystemet gör att trädstammar kan halas in från upp till 40 meters avstånd. Den exakta radiostyrningen gör arbetet med vinschen tryggt. KESLA-vinschen är ett utmärkt verktyg även vid fällning av problematiska träd. Samtliga kran i KESLA 200- och 300-serierna har beredskap för montering av vinschen som standard. TEKNISKA DATA K1400 Vikt 45 Dragkraft kg/bar 1400/175 Draghastighet m/min 27 Vajerns diameter mm/längd m GRÄV- UTRUSTNING 120 l 60 l 1100/180 mm 330 mm 20 kn/175 bar 63 kg 86 kg 64 kg 6/40 A-teleskop Lavettstödben HD-lavettstödben TOPPMANÖVRERINGSUTRUSTNING Toppmanövreringsutrustningen som monteras på kranens vertikalstolpe ger föraren fri sikt vid krävande arbete. STEGMATARE KESLA 40LF Kombinationen med en KESLA 40LF-stegmatare och en KESLA-kran bildar ett effektivt och funktionssäkert verktyg för gallring, kapning och hantering av virke. Stegmataren kan integreras i kranens stödbenskonstruktion eller monteras på huggarvagnen. KESLA 40LF-stegmataren är enkel och snabb att använda och som manöverdon kan du välja en mekanisk eller elhydraulisk förstyrd ventil. TEKNISKA DATA 40LF Gallringsdiameter 350 mm Kapningsdiameter 400 mm Matningscylinderns slaglängd 1000 mm Gallringskraft, tryck 210 bar Cylinderdiameter 40 mm: 25,8 kn Cylinderdiameter 50 mm: 40,8 kn Gallringshastighet, extern cylinder (50 l/min) Cylinderdiameter 40 mm 0,66 m/s Cylinderdiameter 50 mm 0,44 m/s Gallringshastighet, intern cylinder (50 l/min) Cylinderdiameter 40 mm 1,20 m/s Cylinderdiameter 50 mm 0,80 m/s Vridvinkel 260 Vridmoment Nm Tiltlutning Knivaggregat 15 Sågaggregat 5 Hydraulisk kapsåg Sågkedja: 404 Svärdets längd 16 Matningshastighet (50 l/min): 38 m/s Effekt vid ett tryck av 175 bar (50 l/min) Vikt kg Pumprekommendation Flöde Arbetstryck Effektbehov 12 kw 540 kg l/min bar kw FÄLLAGGREGAT KESLA 19GX Fällaggregatet KESLA 19GX är framtaget för avverkning och lastning av energived. Dess enkla konstruktion och funktionsprincip gör fällaggregatet till ett pålitligt verktyg. Fällaggregatet är enkelt att montera då inga extra sladdar eller elkablar krävs. Utrustningen har en genial integrerad TILT-funktion med vilken föraren avgör när stammen fälls. Fällaggregatets kapskär kan lätt vändas bort och då kan aggregatet användas för virkeslastning precis som en vanlig grip. KESLA 19GX kan användas med lastare i KESLA serierna. TEKNISKA DATA Max. kapdiameter Gripens öppning Maximitryck Rekommenderat oljeflöde Vikt 19GX 180 mm 770 mm 19 Mbar l/min 185 kg KRANVÅG Med det exakta, pålitliga och användarvänliga vågsystemet som monteras på kranens hänganordning kan lasten vägas i realtid. TILLÄGGSHYDRAULIK Med tilläggshydraulikenheten som monteras på KESLAs huggarvagn eller kran får du ett verktyg för effektivt arbete även utan traktorns hydraulik. Tilläggshydraulikenheten förser både kranen och huggarvagnen med styrka. ARBETSBELYSNING På KESLA-kranens vippbom kan det monteras effektiva arbetsstrålkastare som gör arbetet smidigt även när det inte finns dagsljus

8 KRANAR TILLÄGGS- OCH TILLVALSUTRUSTNING Extra effekt och användarkomfort med rätt styrsystem Med ett rätt och ändamålsenligt styrsystem säkras ett effektivt och tillförlitligt samarbete mellan lastaren och huggarvagnen. Keslas styrsystem bygger på komponenter från branschledande ventiltillverkare. Ur det omfattande sortimentet kan du välja mellan mekaniska, hydrauliska eller elhydrauliska ventiler utgående från vad som bäst svarar mot de krav som arbetets art ställer samt flödet och trycket i traktorns hydrauliksystem. En kran med en förstyrd ventil är enkel att montera på och av traktorn. Eftermarknadsföring och stöd Kesla satsar kraftigt på ständigt utvecklande av reservdels- och servicetjänsterna samt på servicenivån hos de auktoriserade sälj- och serviceställena runt om i världen. Den elektroniska eftermarknadsföringstjänsten ekesla möjliggör smidiga reservdelsbeställningar och snabb handläggning av garantiärenden. TILLÄGGS- OCH TILLVALSUTRUSTNING TILL KESLA-KRANAR x = Standard o = Tilläggsutrustning v = Tillvalsutrustning Hydraulisk förstyrning WALVOIL Den hydrauliska förstyrningen tillåter hydraulisk manövrering av huvudfunktionerna, såsom styrningen av lyft- och vippbommen samt rotatorn liksom svängningen. Styrningen av gripen, bommens utskjut och stödbenen sker elhydrauliskt. Lösningen ger mycket god ergonomi samt ledig och noggrann styrning. Mekanisk styrventil RS-217, RS-218 KESLAs kranar kan förses med mekaniska styrventiler. Ventilernas konstruktion och det lättrörliga 2-spakssystemet ger en effektiv, exakt och mjuk styrning. Mekanisk styrventil WALVOIL ON/OFF Den mekaniska styrventilen med två spakar fås även i ett utförande med elektrisk on/ off-styrning för gripen och utskjutet. Elhydraulisk förstyrning WALVOIL, DANFOSS PVG32 och PARKER L90LS Med den elhydrauliska styrningen kan alla enskilda styrfunktioner användas samtidigt. Du får en noggrann och effektiv styrning av enskilda funktioner oberoende av lasten. Med den elhydrauliska styrningen får du även mångsidiga regleringar för de enskilda funktionerna, som beroende på systemet även kan lagras förarspecifikt. Då förstyrningsspakarna installeras på förarstolens armstöd förbättras även arbetsergonomin och produktiviteten. Radiostyrning Scanreco Med den radiostyrda KESLA-kran kommer du nära arbetsobjektet. Kranen kan till exempel vid fastighetsskötsel manövreras alldeles invid skopan. Monteringsalternativ KRAN T 203T 204T T T T 500Z På KESLA-huggarvagnens dragstång v v v v v v v v v v v v x På traktorns bakaxelbrygga v v v v v v v v v v v v - På traktorns 3-punktslyftanordning v v v v v Ventilalternativ Mekanisk 2-spaksstyrning, RS-217/218 x x x x x x x x x x x x x Mekanisk 2-spaksstyrning, elektr. on/off för gripen och utskjutet o o o o o o o o o o o o - Hydraulisk förstyrning o o o o o o o o o o o o - Elektrisk förstyrning o o o o o o o o o o o o - Dubbel dämpare o o o o o o o o o o o o - Stödbensalternativ Teleskopstödben o o o o o o o o o o o o - Flap down-stödben o o o o o o o o o o o o x Gripens svänganordning FR 7 x x x x x x x FR 10 o o o o o o x x o FR 15 o o o o o o o o x x x x o FR15W o o o o Indexator GV6F o o o o o o - Bromsupphängning o o o o o x x x x x x x o Gripare KESLA prog 20 x x x x x x o o o o - - x KESLA prog 25 o o o o o o x x x x x x o KESLA prog o o o o o o - KESLA prog 25E o o o o o o o o o o o o o KESLA prog 25P o o o o o o o o o o o o o Tilläggsutrustning KESLA hydraulvinsch, radiostyrd o o o o o o o o o o o o o KESLA 19GX energivedgripare o o o o o o o o o o o o o 1/2"-slangar för dubbelt utskjut o - o Rullstyrningens extra sladd för elkabeln o - o Arbetsstrålkastare 2 st., för flyttbommen o o o o o o o o o o o o o Materialgrip o o o o o o o o o o o o o Grusskopa o o o o o o o o o o o o o Grävbomsutrustning, profil- och täckdikningsskopa o o o o KESLA 60 tilläggshydraulik o o o o o o o o o o o o - Specialfärg på lastaren o o o o o o o o o o o o o Lyftcylinderns skydd x x x x x x x x x - Lastarvåg o o o o o o o - Kompatibel med KESLA 40 LF-stegmatare 50 l/min o o o o o o o o o o

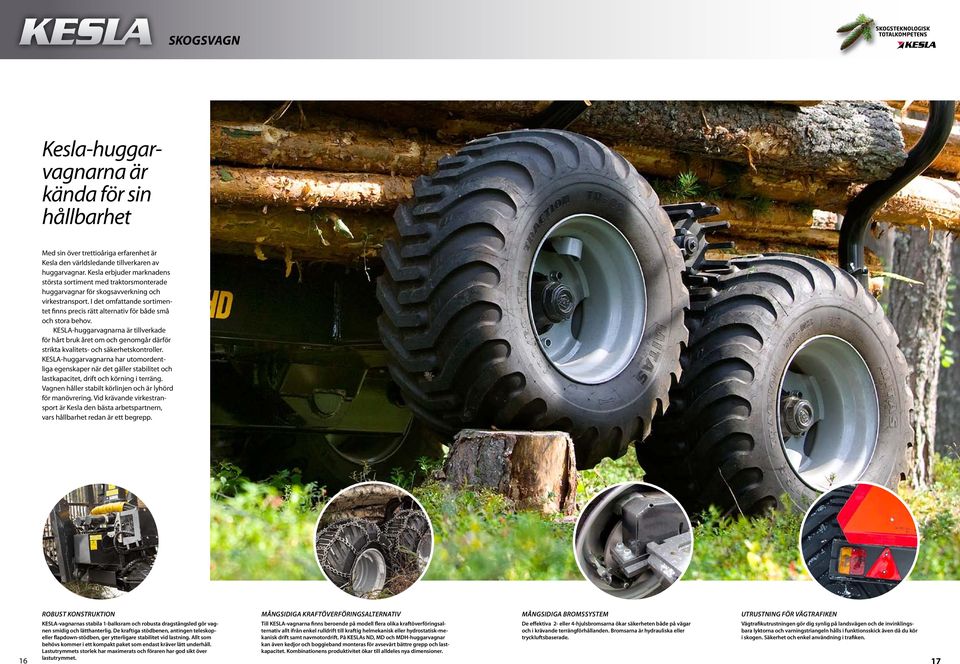

9 SKOGSVAGN Kesla-huggarvagnarna är kända för sin hållbarhet Med sin över trettioåriga erfarenhet är Kesla den världsledande tillverkaren av huggarvagnar. Kesla erbjuder marknadens största sortiment med traktorsmonterade huggarvagnar för skogsavverkning och virkestransport. I det omfattande sortimentet finns precis rätt alternativ för både små och stora behov. KESLA-huggarvagnarna är tillverkade för hårt bruk året om och genomgår därför strikta kvalitets- och säkerhetskontroller. KESLA-huggarvagnarna har utomordentliga egenskaper när det gäller stabilitet och lastkapacitet, drift och körning i terräng. Vagnen håller stabilt körlinjen och är lyhörd för manövrering. Vid krävande virkestransport är Kesla den bästa arbetspartnern, vars hållbarhet redan är ett begrepp. ROBUST KONSTRUKTION MÅNGSIDIGA KRAFTÖVERFÖRINGSALTERNATIV MÅNGSIDIGA BROMSSYSTEM UTRUSTNING FÖR VÄGTRAFIKEN KESLA-vagnarnas stabila 1-balksram och robusta dragstångsled gör vagnen Till KESLA-vagnarna finns beroende på modell flera olika kraftöverföringsal- De effektiva 2- eller 4-hjulsbromsarna ökar säkerheten både på vägar Vägtrafikutrustningen gör dig synlig på landsvägen och de invinklings- smidig och lätthanterlig. De kraftiga stödbenen, antingen teleskop- ternativ allt ifrån enkel rulldrift till kraftig helmekanisk eller hydrostatisk-me- och i krävande terrängförhållanden. Bromsarna är hydrauliska eller bara lyktorna och varningstriangeln hålls i funktionsskick även då du kör eller flapdown-stödben, ger ytterligare stabilitet vid lastning. Allt som kanisk drift samt navmotordrift. På KESLAs ND, MD och MDH-huggarvagnar tryckluftsbaserade. i skogen. Säkerhet och enkel användning i trafiken. behövs kommer i ett kompakt paket som endast kräver lätt underhåll. kan även kedjor och boggieband monteras för avsevärt bättre grepp och lastkapacitet. Lastutrymmets storlek har maximerats och föraren har god sikt över Kombinationens produktivitet ökar till alldeles nya dimensioner. 16 lastutrymmet. 17

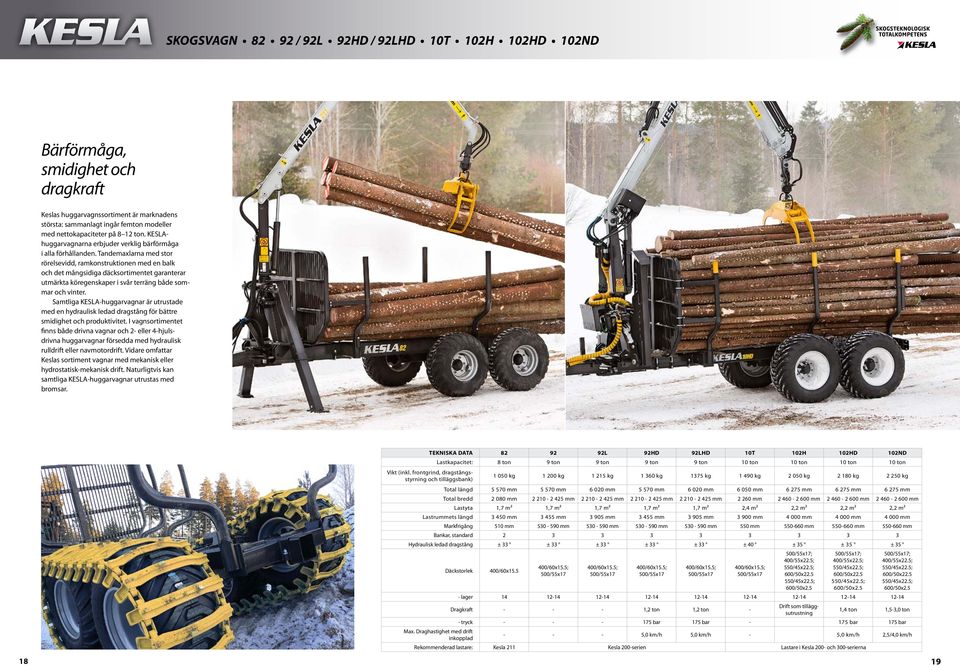

10 SKOGSVAGN / 92L 92HD / 92LHD 10T 102H 102HD 102ND Bärförmåga, smidighet och dragkraft Keslas huggarvagnssortiment är marknadens största: sammanlagt ingår femton modeller med nettokapaciteter på 8 12 ton. KESLAhuggarvagnarna erbjuder verklig bärförmåga i alla förhållanden. Tandemaxlarna med stor rörelsevidd, ramkonstruktionen med en balk och det mångsidiga däcksortimentet garanterar utmärkta köregenskaper i svår terräng både sommar och vinter. Samtliga KESLA-huggarvagnar är utrustade med en hydraulisk ledad dragstång för bättre smidighet och produktivitet. I vagnsortimentet finns både drivna vagnar och 2- eller 4-hjulsdrivna huggarvagnar försedda med hydraulisk rulldrift eller navmotordrift. Vidare omfattar Keslas sortiment vagnar med mekanisk eller hydrostatisk-mekanisk drift. Naturligtvis kan samtliga KESLA-huggarvagnar utrustas med bromsar. TEKNISKA DATA L 92HD 92LHD 10T 102H 102HD 102ND Vikt (inkl. frontgrind, dragstångsstyrning och tilläggsbank) Lastkapacitet: 8 ton 9 ton 9 ton 9 ton 9 ton 10 ton 10 ton 10 ton 10 ton kg kg kg kg 1375 kg kg kg kg kg Total längd mm mm mm mm mm mm mm mm mm Total bredd mm mm mm mm mm mm mm mm mm Lastyta 1,7 m² 1,7 m² 1,7 m² 1,7 m² 1,7 m² 2,4 m² 2,2 m² 2,2 m² 2,2 m² Lastrummets längd mm mm mm mm mm mm mm mm mm Markfrigång 510 mm mm mm mm mm 550 mm mm mm mm Bankar, standard Hydraulisk ledad dragstång ± 33 ± 33 ± 33 ± 33 ± 33 ± 40 ± 35 ± 35 ± 35 Däckstorlek /60x /60x15.5; 500/55x17 400/60x15.5; 500/55x17 400/60x15.5; 500/55x17 400/60x15.5; 500/55x17 400/60x15.5; 500/55x17 500/55x17; 400/55x22.5; 600/50x /50x /55x17; 400/55x22.5; 600/50x /50x /55x17; 400/55x22.5; 600/50x /50x2.5 - lager Dragkraft ,2 ton 1,2 ton - Drift som tilläggsutrustning 1,4 ton 1,5-3,0 ton - tryck bar 175 bar bar 175 bar Max. Draghastighet med drift inkopplad ,0 km/h 5,0 km/h - 5,0 km/h 2,5/4,0 km/h Rekommenderad lastare: Kesla 211 Kesla 200-serien Lastare i Kesla 200- och 300-serierna

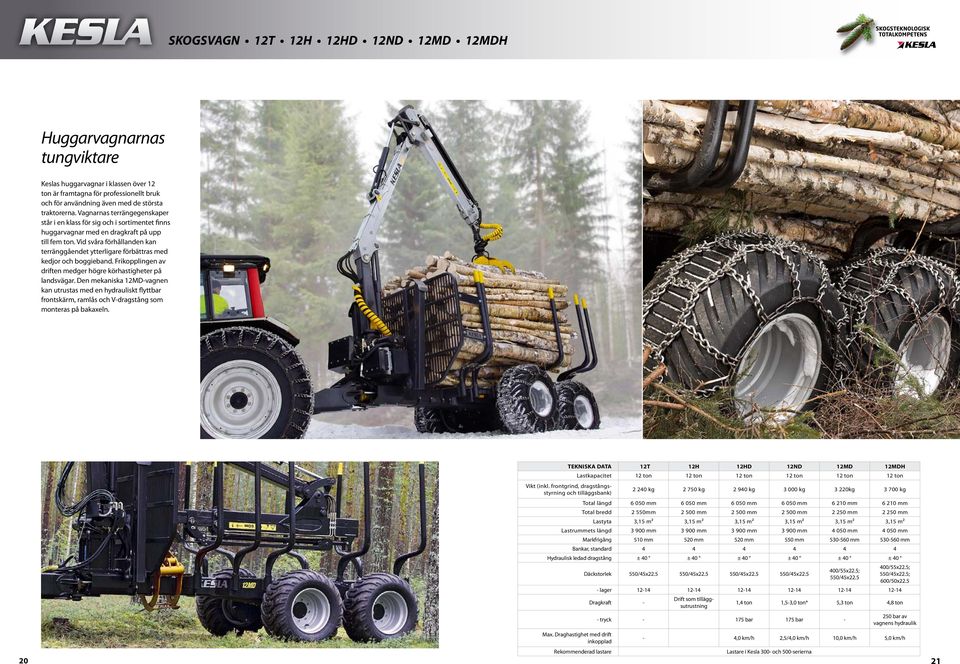

11 SKOGSVAGN 12T 12H 12HD 12ND 12MD 12MDH Huggarvagnarnas tungviktare Keslas huggarvagnar i klassen över 12 ton är framtagna för professionellt bruk och för användning även med de största traktorerna. Vagnarnas terrängegenskaper står i en klass för sig och i sortimentet finns huggarvagnar med en dragkraft på upp till fem ton. Vid svåra förhållanden kan terränggåendet ytterligare förbättras med kedjor och boggieband. Frikopplingen av driften medger högre körhastigheter på landsvägar. Den mekaniska 12MD-vagnen kan utrustas med en hydrauliskt flyttbar frontskärm, ramlås och V-dragstång som monteras på bakaxeln. TEKNISKA DATA 12T 12H 12HD 12ND 12MD 12MDH Lastkapacitet 12 ton 12 ton 12 ton 12 ton 12 ton 12 ton Vikt (inkl. frontgrind, dragstångsstyrning och tilläggsbank) kg kg kg kg 3 220kg kg Total längd mm mm mm mm mm mm Total bredd 2 550mm mm mm mm mm mm Lastyta 3,15 m² 3,15 m² 3,15 m² 3,15 m² 3,15 m² 3,15 m² Lastrummets längd mm mm mm mm mm mm Markfrigång 510 mm 520 mm 520 mm 550 mm mm mm Bankar, standard Hydraulisk ledad dragstång ± 40 ± 40 ± 40 ± 40 ± 40 ± 40 Max. Draghastighet med drift inkopplad Rekommenderad lastare Däckstorlek 550/45x /45x /45x /45x /55x22.5; 550/45x /55x22.5; 600/50x lager Dragkraft - Drift som tilläggsutrustning 1,4 ton 1,5-3,0 ton* 5,3 ton 4,8 ton - tryck bar 175 bar bar av vagnens hydraulik - 4,0 km/h 2,5/4,0 km/h 10,0 km/h 5,0 km/h Lastare i Kesla 300- och 500-serierna

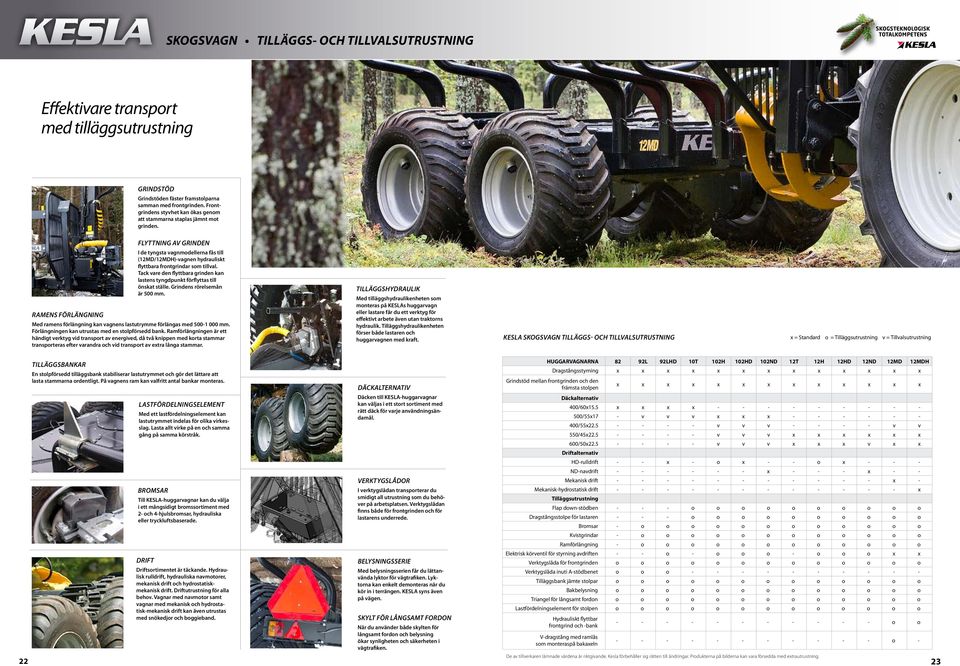

12 SKOGSVAGN TILLÄGGS- OCH TILLVALSUTRUSTNING Effektivare transport med tilläggsutrustning grindstöd Grindstöden fäster framstolparna samman med frontgrinden. Frontgrindens styvhet kan ökas genom att stammarna staplas jämnt mot grinden. flyttning av grinden I de tyngsta vagnmodellerna fås till (12MD/12MDH)-vagnen hydrauliskt flyttbara frontgrindar som tillval. Tack vare den flyttbara grinden kan lastens tyngdpunkt förflyttas till önskat ställe. Grindens rörelsemån är 500 mm. ramens förlängning Med ramens förlängning kan vagnens lastutrymme förlängas med mm. Förlängningen kan utrustas med en stolpförsedd bank. Ramförlängningen är ett händigt verktyg vid transport av energived, då två knippen med korta stammar transporteras efter varandra och vid transport av extra långa stammar. TILLÄGGSHYDRAULIK Med tilläggshydraulikenheten som monteras på KESLAs huggarvagn eller lastare får du ett verktyg för effektivt arbete även utan traktorns hydraulik. Tilläggshydraulikenheten förser både lastaren och huggarvagnen med kraft. kesla SKOGSVAGN TILLÄGGS- OCH TILLVALSUTRUSTNING x = Standard o = Tilläggsutrustning v = Tillvalsutrustning tilläggsbankar En stolpförsedd tilläggsbank stabiliserar lastutrymmet och gör det lättare att lasta stammarna ordentligt. På vagnens ram kan valfritt antal bankar monteras. lastfördelningselement Med ett lastfördelningselement kan lastutrymmet indelas för olika virkesslag. Lasta allt virke på en och samma gång på samma körstråk. BROMSAR Till KESLA-huggarvagnar kan du välja i ett mångsidigt bromssortiment med 2- och 4-hjulsbromsar, hydrauliska eller tryckluftsbaserade. drift Driftsortimentet är täckande. Hydraulisk rulldrift, hydrauliska navmotorer, mekanisk drift och hydrostatiskmekanisk drift. Driftutrustning för alla behov. Vagnar med navmotor samt vagnar med mekanisk och hydrostatisk-mekanisk drift kan även utrustas med snökedjor och boggieband. däckalternativ Däcken till KESLA-huggarvagnar kan väljas i ett stort sortiment med rätt däck för varje användningsändamål. verktygslådor I verktygslådan transporterar du smidigt all utrustning som du behöver på arbetsplatsen. Verktygslådan finns både för frontgrinden och för lastarens underrede. belysningsserie Med belysningsserien får du lättanvända lyktor för vägtrafiken. Lyktorna kan enkelt demonteras när du kör in i terrängen. KESLA syns även på vägen. skylt för långsamt fordon När du använder både skylten för långsamt fordon och belysning ökar synligheten och säkerheten i vägtrafiken. HUGGARVAGNARNA 82 92L 92LHD 10T 102H 102HD 102ND 12T 12H 12HD 12ND 12MD 12MDH Dragstångsstyrning x x x x x x x x x x x x x Grindstöd mellan frontgrinden och den främsta stolpen x x x x x x x x x x x x x Däckalternativ 400/60x15.5 x x x x /55x17 - v v v x x x /55x v v v v v 550/45x v v v x x x x x x 600/50x v v v x x x v x x Driftalternativ HD-rulldrift - - x - o x - - o x ND-navdrift x x - - Mekanisk drift x - Mekanisk-hydrostatisk drift x Tilläggsutrustning Flap down-stödben o o o o o o o o o o Dragstångsstolpe för lastaren o o o o o o o o o o Bromsar - o o o o o o o o o o o o Kvistgrindar - o o o o o o o o o o o o Ramförlängning - o o o o o o o o o o o o Elektrisk körventil för styrning avdriften - - o - o o o - o o o x x Verktygslåda för frontgrinden o o o o o o o o o o o o o Verktygslåda inuti A-stödbenet o o o Tilläggsbank jämte stolpar o o o o o o o o o o o o o Bakbelysning o o o o o o o o o o o o o Triangel för långsamt fordon o o o o o o o o o o o o o Lastfördelningselement för stolpen o o o o o o o o o o o o o Hydrauliskt flyttbar frontgrind och -bank V-dragstång med ramlås som monteraspå bakaxeln o o o - De av tillverkaren lämnade värdena är riktgivande. Kesla förbehåller sig rätten till ändringar. Produkterna på bilderna kan vara försedda med extrautrustning.

13 Kuurnankatu 24 FI JOENSUU, FINLAND Tel Fax
