1 Stubbfräsar Hydraulisk Traktor

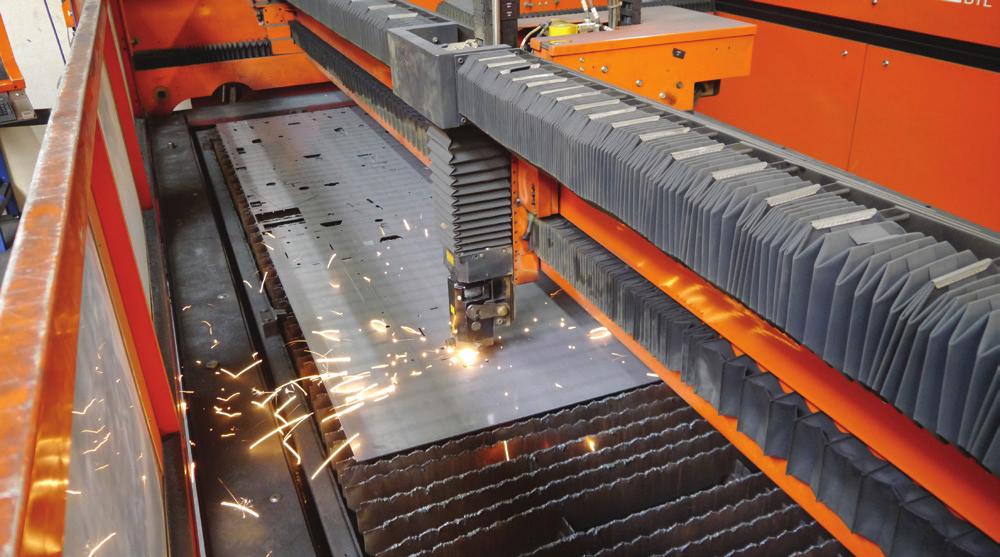

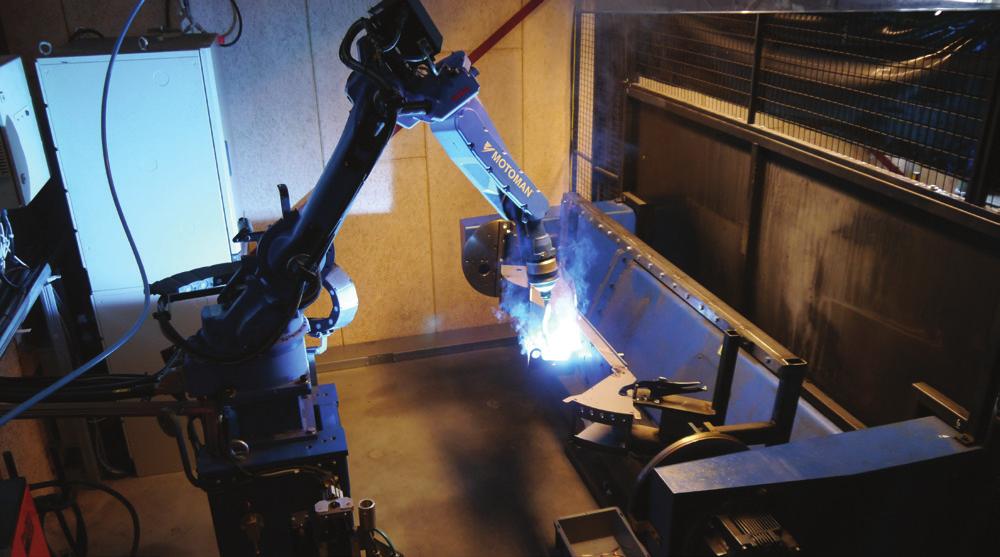

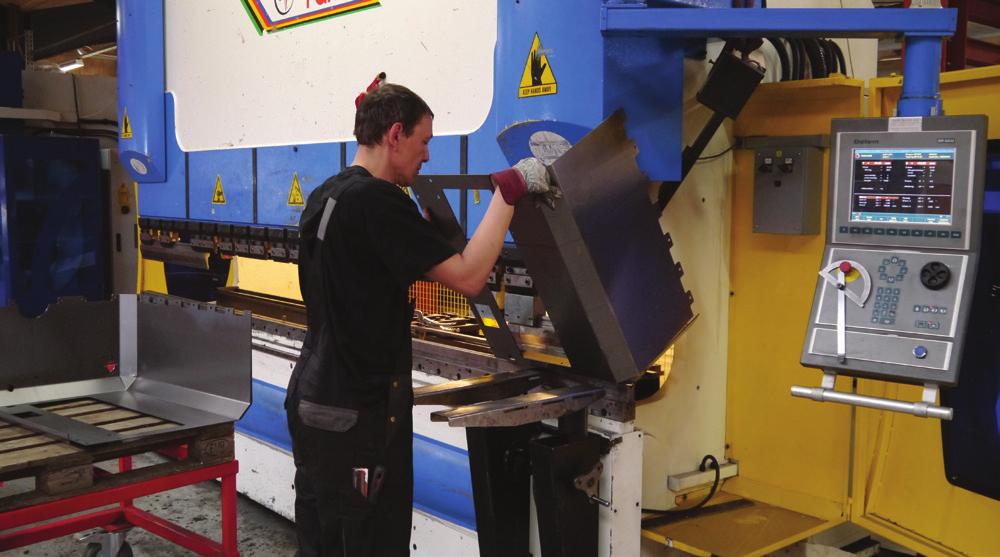

2 FSI power-tech ApS FSI power-tech ApS grundades av Henning Schmidt 2002 företaget utvecklar och tillverkar stubbfräsar. Detta har varit företagets huvudsakliga kompetensområde sedan grundandet, och man har byggt upp omfattande kunskaper och expertis inom de mekaniska utmaningar som stubbfräsning medför. Fabriken är belägen i Ølholm nära Tørring i mellersta Jylland, och härifrån betjänar företaget alla sina kunder och återförsäljare i Danmark samt importörer från ett stort antal länder i Europa. Företaget exporterar även till andra länder runt om i världen, till exempel USA, Australien och Nya Zeeland. Stubbfräsar från FSI är avsedda för professionella användare främst trädgårdsarkitekter, trädfällningsföretag, byggföretag, leasingföretag, kommuner, bostadsrättsföreningar och liknande företag med verksamhet inom den gröna sektorn. FSI säkerställer en hög kvalitet på alla sina produkter genom kvalitetssäkring och testning av samtliga stubbfräsar innan de levereras. Vi vill att varje kund som använder en stubbfräs från FSI ska vara helt nöjd med dess prestanda

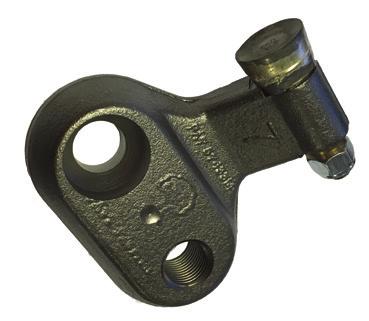

3 Stubbfräsar från FSI FSI:s utbud av stubbfräsar består av tre grupper av maskiner, som definieras efter kraftkällan. Hydraulisk Traktor Maskinen drivs av den egna motorn Enheten drivs med hydraulik från t.ex. en minihjullastare, grävmaskin eller liknande redskapsbärare Fräshjulet drivs av kraftöverföringsaxeln och rörelse upp/ner och åt sidorna sker med hydraulisk styrning Hydraulisk PTO FSI B20 FSI H20/H20S FSI T25 FSI B22 FSI H27/H27S FSI T27 FSI B28 FSI H50/H50S FSI T65 FSI D30 FSI H65 FSI D74 Förklaring av symboler T = Traktor D = Diesel Ø 40 cm Ø 65 cm Ø 105 cm B20 12 min. 25 min. 90 min. B22 10 min. 20 min. 70 min. 7 min. 15 min. 40 min. D30 6 min. 12 min. 35 min. Stubbdiameter S = Svängning System med TRIPLEX-tänder B = Bensin H = Hydraulisk B28 D74 3 min. 6 min. 15 min. Tänderna är monterade i hållare som är tillverkade av hållbart gjutstål. Hållarna är fixerade på fräshjulet så att justeringar inte är nödvändiga vid byte av tänder eller hållare. För att uppnå ökad kapacitet är hållarna monterade i ett spritt mönster på skivan, så att varje tand skär ett eget spår. H20/HS 25 min. 30 min. 100 min. 12 min. 25 min. 75 min. 7 min. 18 min. 45 min. H65 3 min. 6 min. 15 min. T25 8 min. 15 min. 45 min. 6 min. 12 min. 35 min. 3 min. 6 min. 15 min. I samarbete med några av våra kunder har vi tagit fram en översikt över den tid det tar att fräsa trädstubbar av tre olika diametrar. Siffrorna är baserade på fräsning av en trädstubbe som är 15 cm hög och som även sitter 15 cm ned i marken. De tider som uppges i tabellen kan variera beroende på trädart, åldern för stubben, maskinoperatören och effekten hos redskapsbäraren. H50/HS T27 T65 Traktor Tider för stubbfräsning H27/HS Hydraulisk Varje FSI-stubbfräs är utrustad med TRIPLEX-fräständer. Tänderna är runda och under drift täcker slitytan ungefär 120 grader, så tänderna kan roteras tre gånger innan de måste bytas ut. Tänderna är fastsatta med en enskild mutter.

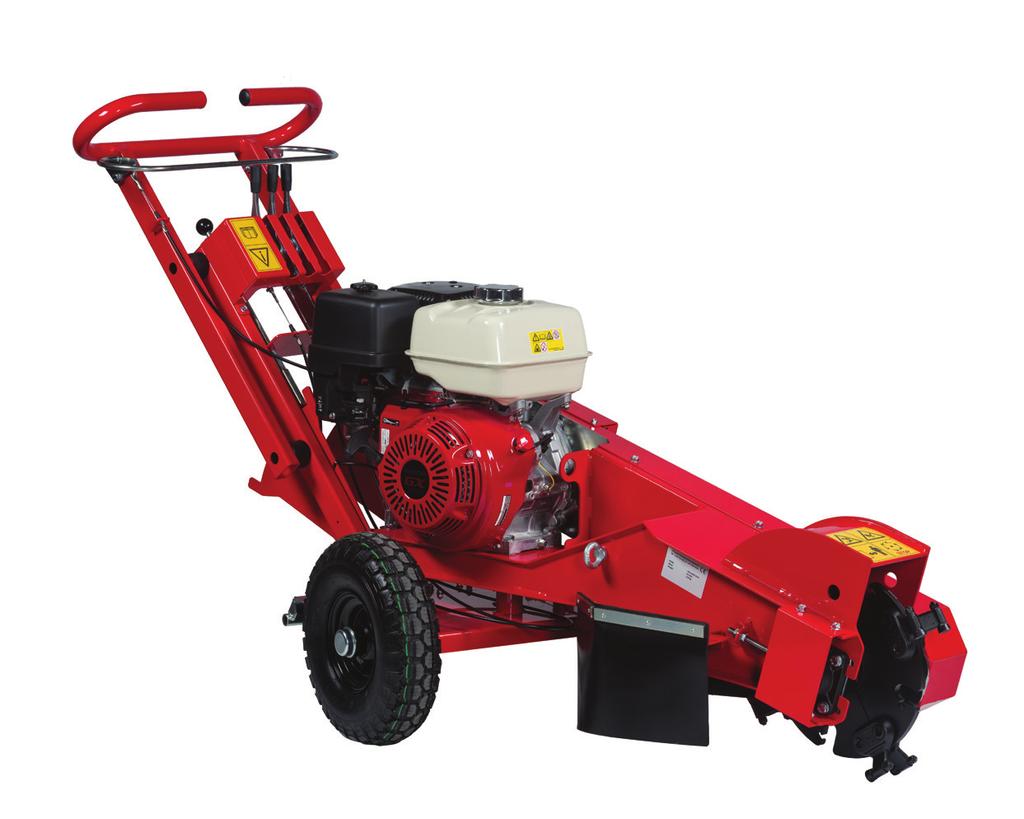

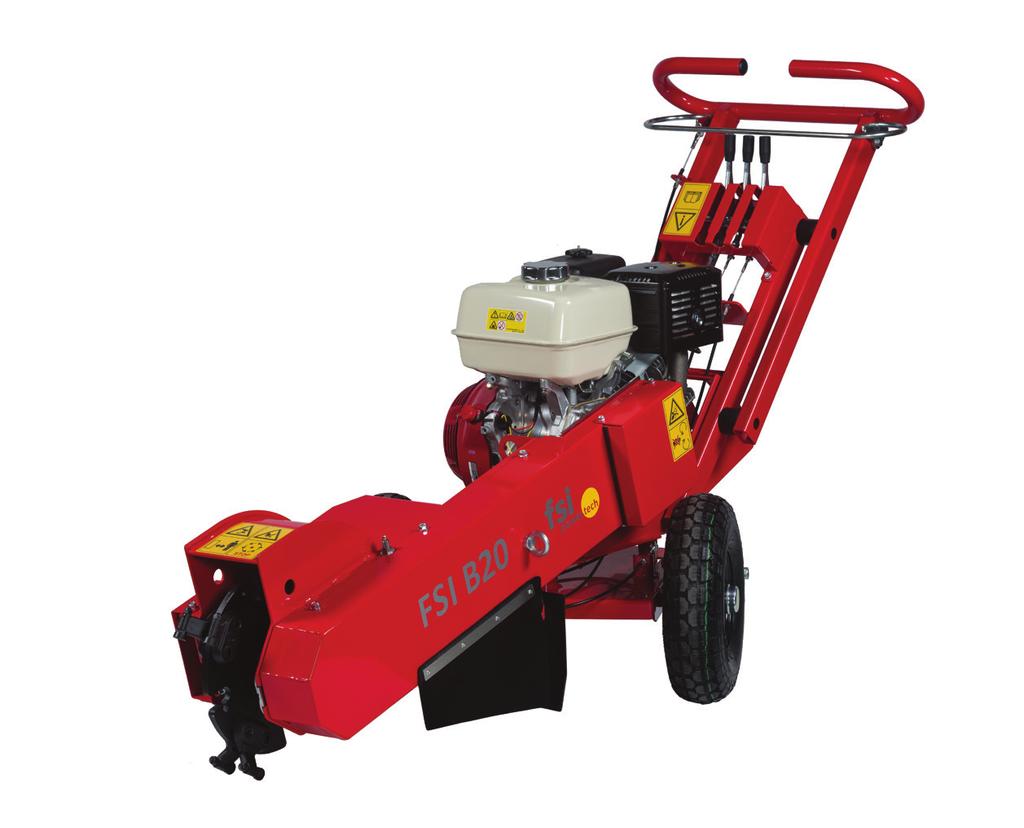

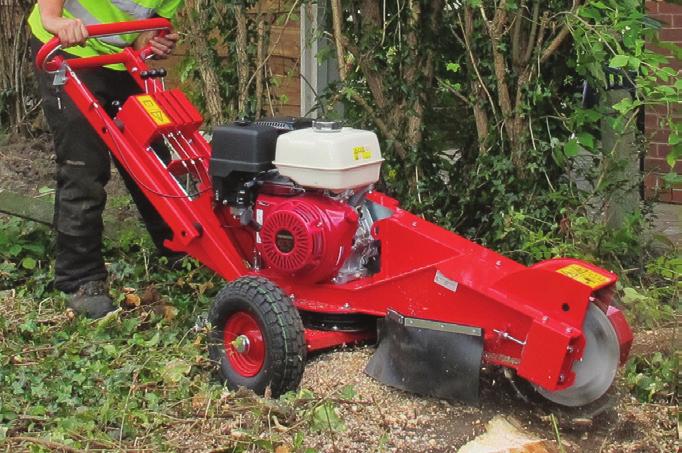

4 B20 Maskinens bredd Svängning Höjd/Djup 300 mm 200 mm 680 mm 800 mm 8,2 kw/11 hk Honda Bensin Tankvolym 6,1 l ung. 3 timmar Hjuldrift Manuell Bromsar En för varje hjul Diameter för frässkiva Ø 370 mm Tänder/antal Ø 20,5/8 Mått L x B x H 1800 x 680 x 1100 mm Vikt 130 kg Bogserbar stubbfräs med bensinmotor Extrautrustning B20 är en kompakt och balanserad stubbfräs som kan användas till att fräsa bort alla typer av trädstubbar. Dragstång för kulkoppling, för transport upp till 10 km/h. Inte tillåtet på allmänna vägar. Tack vare vändkransen mellan stubbfräsen och chassit så går det att fräsa enkelt och jämnt, även i svåra förhållanden. Timräknare med larm för var 25:e timme för smörjning och för var 100:e timme för oljebyte. Kan eftermonteras. Bromsarna kan ansättas separat för varje hjul, så maskinen kan enkelt nå stubben även om det finns trädflisor i vägen. De separata bromsarna kan också användas till att hantera trappsteg på ett smidigt sätt. Särskild färg istället för originalfärgen FSI-röd. Förlängd leveranstid kan förväntas. Handtag som är justerbart i höjdled Handtag med vibrationsdämpning Säkerhetshandtag Separata bromsar Centrerad rotationspunkt Kompakt B = 68 cm Kan fräsa många olika stubbar

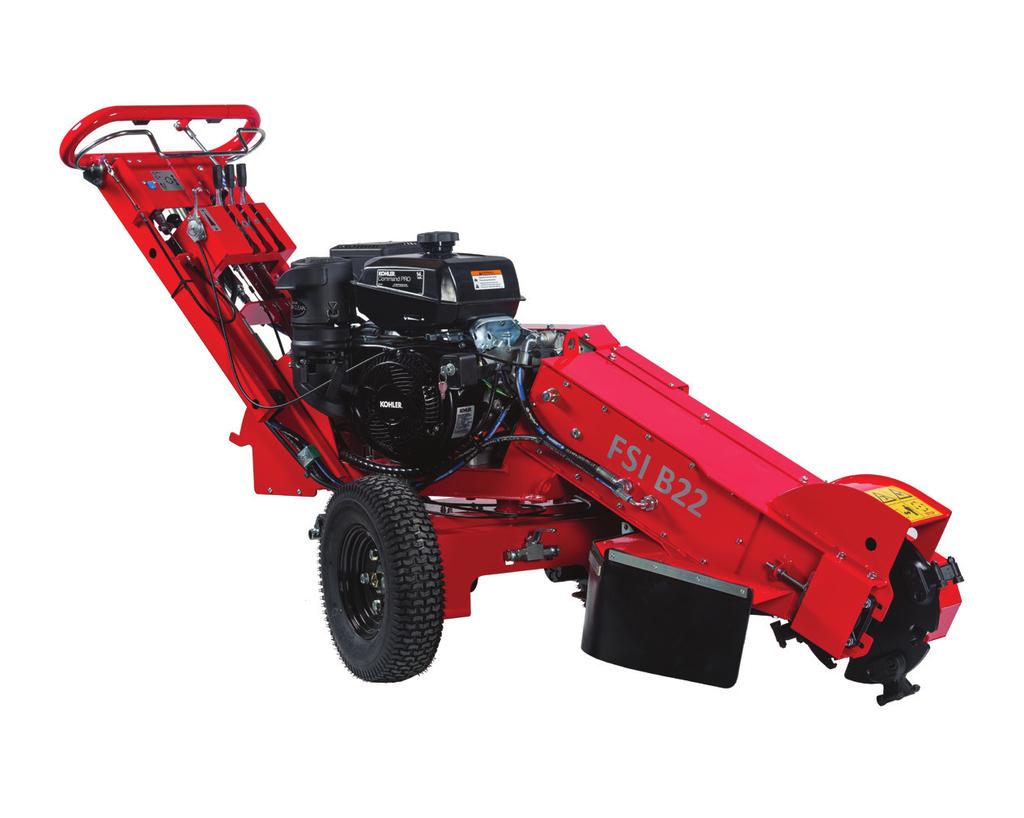

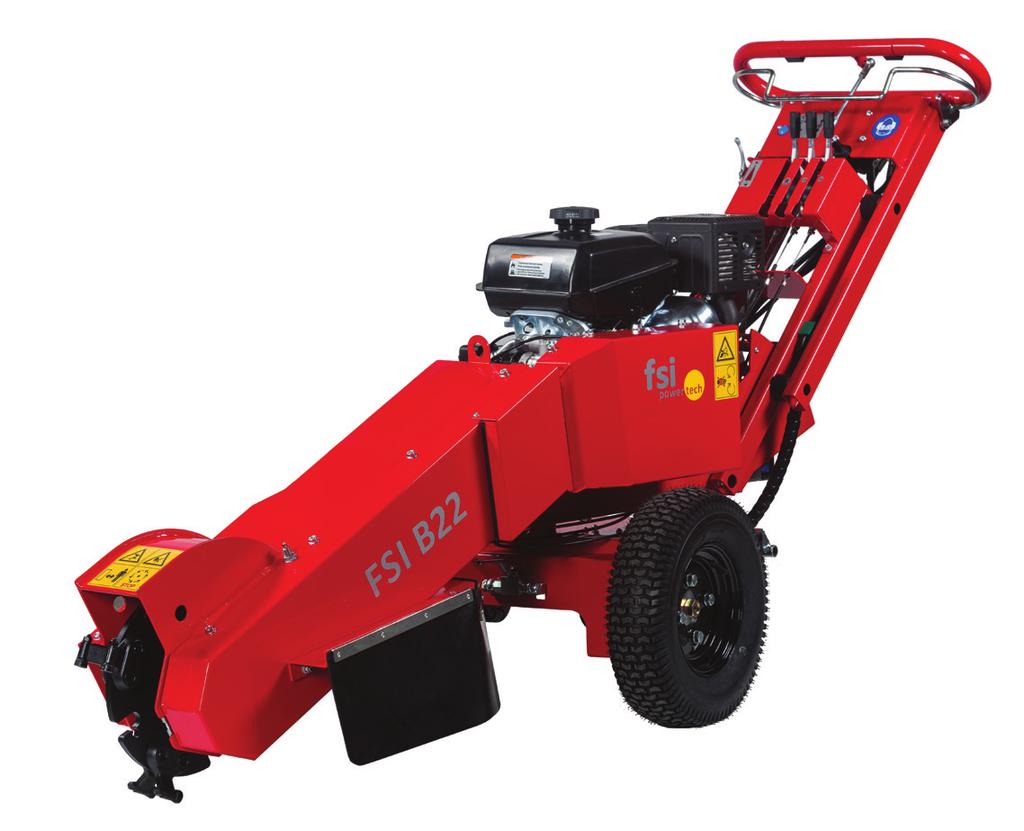

5 B22 Maskinens bredd Svängning Höjd/Djup 300 mm 250 mm 680 mm 900 mm 10,5 kw/14 hk Kohler Bensin Tankvolym 6,1 l ung. 3 timmar Hjuldrift 2WD hydraulisk Bromsar En för varje hjul Diameter för frässkiva Ø 370 mm Tänder/antal Ø 20,5/8 Mått L x B x H 1740 x 680 x 1250 mm Vikt 210 kg Stubbfräs med 2WD och bensinmotor Extrautrustning FSI B22 är en ny stubbfräs som täcker in de många olika användningsområdena för B20 och dessutom är självdriven, så att det går mycket enklare att förflytta enheten över ojämn mark. Den är särskilt smidig vid lastning och avlastning från släpvagn. Hydraulisk hjuldrift, hastighet och framåt/bakåt styrs med hjälp av handtaget. Med frirullningen kan maskinen flyttas utan att motorn startas. Timräknare med larm för var 25:e timme för smörjning och för var 100:e timme för oljebyte. Kan eftermonteras. Särskild färg istället för originalfärgen FSI-röd. Förlängd leveranstid kan förväntas. Stubbfräsen har en smidig och jämn svängningsrörelse tack vare en svängbar koppling mellan stubbfräsen och chassit, och detta kan ske utan att hjulen roterar. Detta gör att stubbfräsning kan genomföras på ett snabbt och effektivt sätt, till och med på lutande eller ojämna markytor. Handtag med vibrationsdämpning Säkerhetshandtag Separata bromsar Centrerad rotationspunkt Kompakt B = 68 cm Tvåhjulsdrift Kan fräsa många olika stubbar

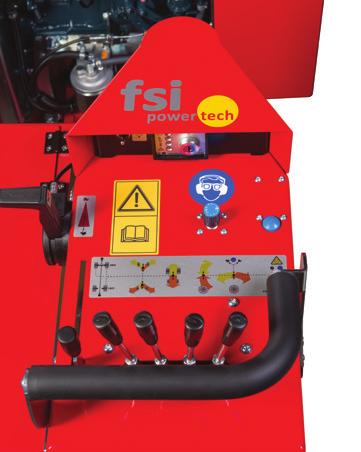

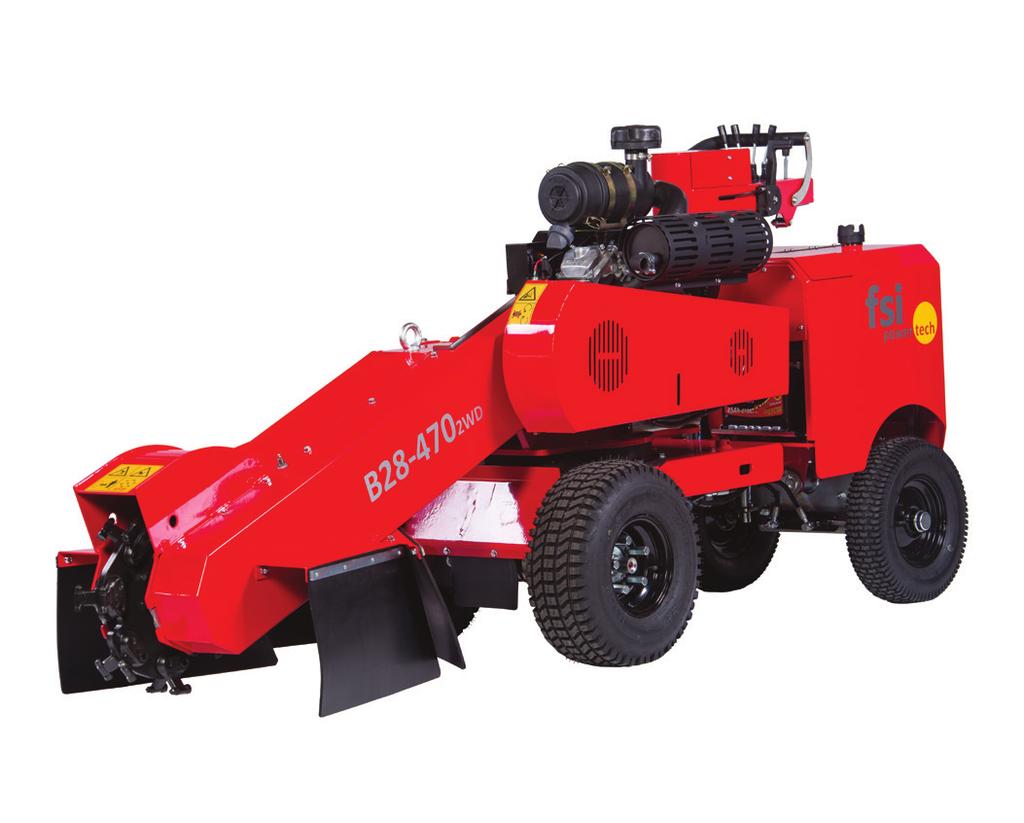

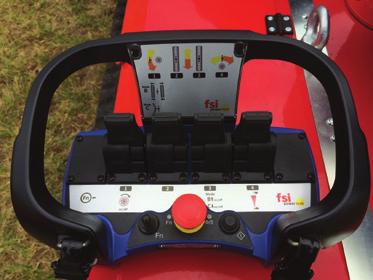

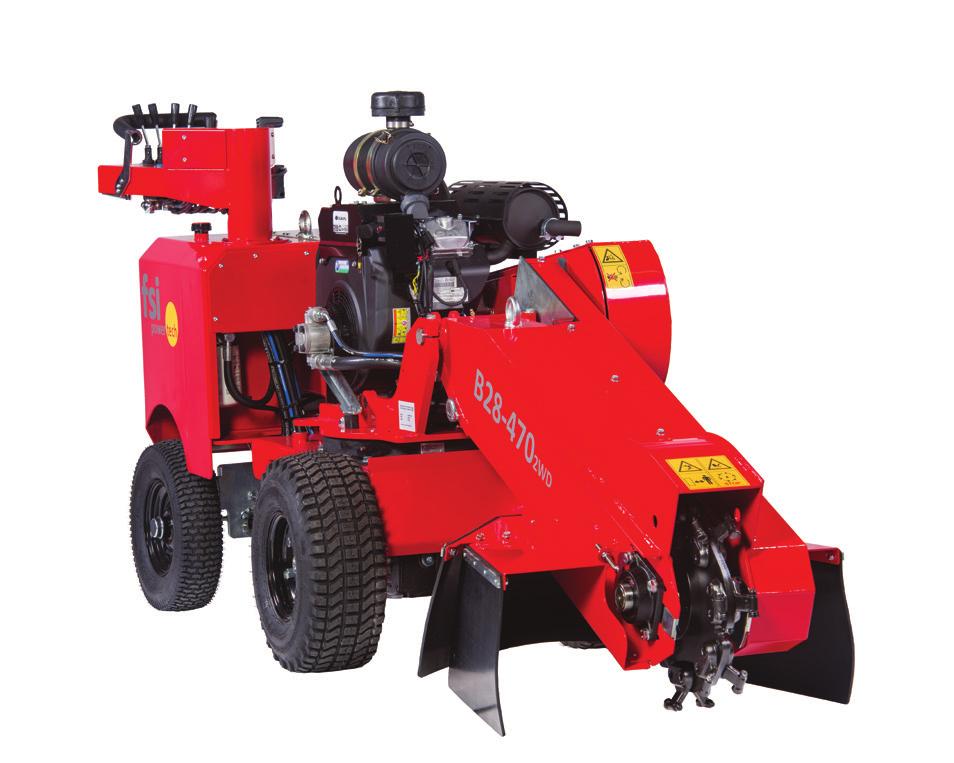

6 B28 Maskinens bredd Svängning Höjd/Djup 800 mm 380 mm 800 mm 1350 mm Stubbfräs med 2WD och bensinmotor Extrautrustning FSI B28 är avsedd för professionella användare som utför stubbfräsningsjobb. Dubbelhjul set med centrumbult och standarddäck 18 x 7-9. Bredd mm Alla funktioner, inklusive förflyttning och stubbfräsning, styrs via den inbyggda kontrollpanelen. Kontrollpanelen kan användas för att koppla in/koppla ur differentialspärren och likaså justera hastigheten för svängningsrörelsen. Dubbelhjul set med centrumbult och traktorprofildäck 18 x Bredd mm Mycket säker; säkerhetshandtaget på kontrollpanelen måste aktiveras för att starta fräshuvudet. Särskild färg istället för originalfärgen FSI-röd. Förlängd leveranstid kan förväntas. LED-arbetsbelysning. På/Av via kontrollpanelen. Kontrollpanel (B28 och D30) 19,8 kw/26,5 hk Kohler Bensin Tankvolym 35 l ung. 7 timmar Hjuldrift 2WD hydraulisk Bromsar Automatiska Diameter för frässkiva Ø 470 mm Tänder/antal Ø 20,5/16 Mått L x B x H 2700 x 800 x 1160 mm Vikt 600 kg Vridbar kontrollpanel Säkerhetshandtag Tvåhjulsdrift Hydraulisk styrning Kompakt B = 80 cm Kan fräsa många olika stubbar

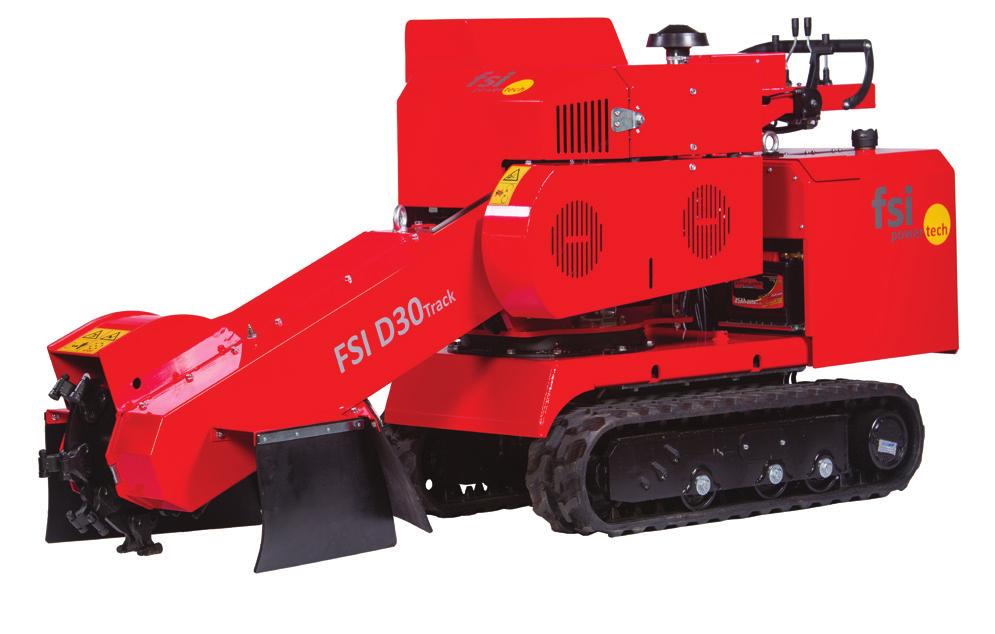

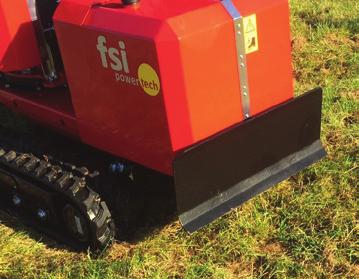

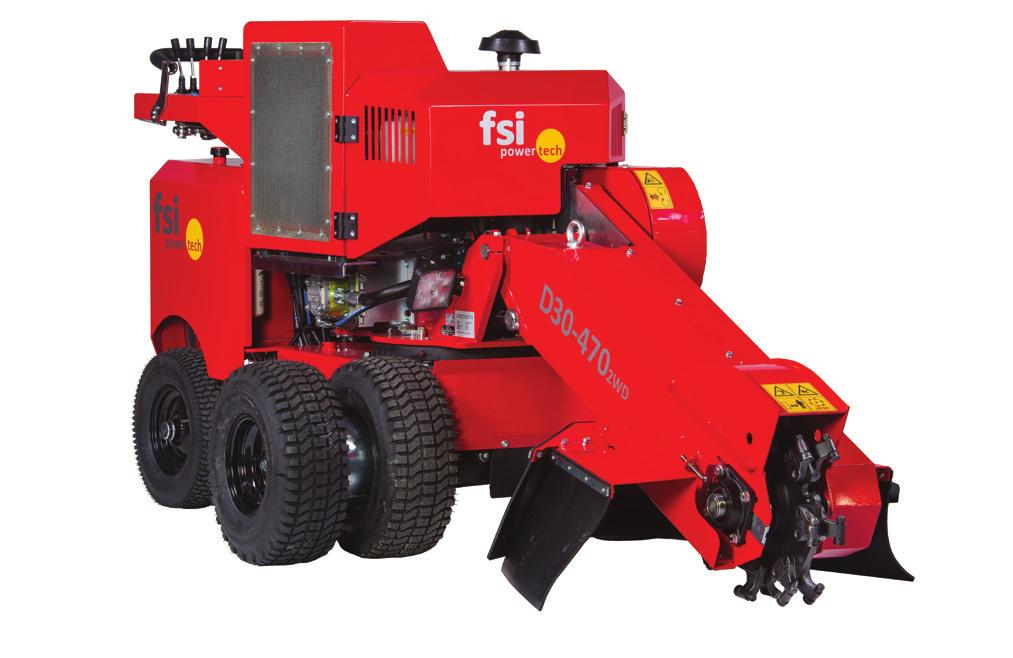

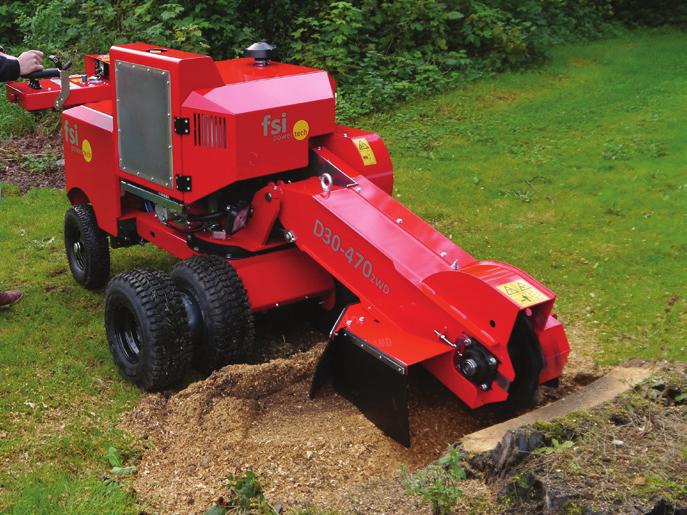

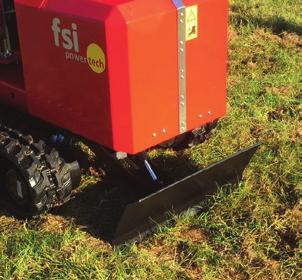

7 D30 Maskinens bredd Svängning Höjd/Djup 800 mm 380 mm D30 800/1350 mm D30 TRACK 800/1050 mm D30: Stubbfräs med 2WD och dieselmotor FSI D30 är avsedd för seriösa användare som använder en stubbfräs regelbundet i sitt jobb. Dieselmotorn ger högeffektiv kapacitet och mycket effektiv drift. Alla funktioner, inklusive förflyttning och själva stubbfräsningen, styrs via den inbyggda kontrollpanelen. Kontrollpanelen kan användas för att koppla in/koppla ur differentialspärren och likaså justera hastigheten för svängningsrörelsen. Mycket säker; säkerhetshandtaget på kontrollpanelen måste aktiveras för att starta fräshuvudet. Extrautrustning Dubbelhjul set med centrumbult och traktorprofildäck 18 x Bredd 1380 mm Särskild färg istället för originalfärgen FSI-röd. Förlängd leveranstid kan förväntas mm D30 TRACK: Stubbfräs på drivband med dieselmotor FSI D30 TRACK är den välkända D30-stubbfräsen som är utrustad med drivband istället för hjul. Den är avsedd för seriösa användare som ofta arbetar i mycket oländig terräng. Dieselmotorn ger hög effektiv kapacitet och mycket effektiv drift. All maskinanvändning sker via den roterbara kontrollpanelen, så operatören kan stå bakom maskinen under drift och förflytta sig mot arbetsplatsen, och kontrollpanelen kan vridas vid stubbfräsning så att användaren får en god överblick över stubben under stubbfräsningen. Hastigheten för svängningsrörelsen kan också styras från kontrollpanelen. Mycket säker; säkerhetshandtaget på kontrollpanelen måste aktiveras för att starta fräshuvudet. D30 TRACK REMOTE Samma som D30 TRACK men utrustad med komplett fjärrstyrning av alla funktioner via radio. Extra utrustning 22 kw/30 hk Kubota Diesel Tankvolym 35 l ung. 10 timmar Hjuldrift 2WD hydraulisk Bromsar Automatiska D30 Vridbar kontrollpanel Säkerhetshandtag Tvåhjulsdrift Set med dubbelhjul Hydraulisk styrning Kompakt B = 80 cm LED-arbetsbelysning Kan fräsa många olika stubbar Diameter för frässkiva Ø 470 mm Tänder/antal Ø 24,5/16 Mått L x B x H 2700 x 1350 x 1220 mm Vikt 725 kg D30 TRACK samma som D30 PLUS LED-arbetsbelysning Terränggående maskin Bakmonterat schaktblad Vari-track Kompakt B = 77,5 cm

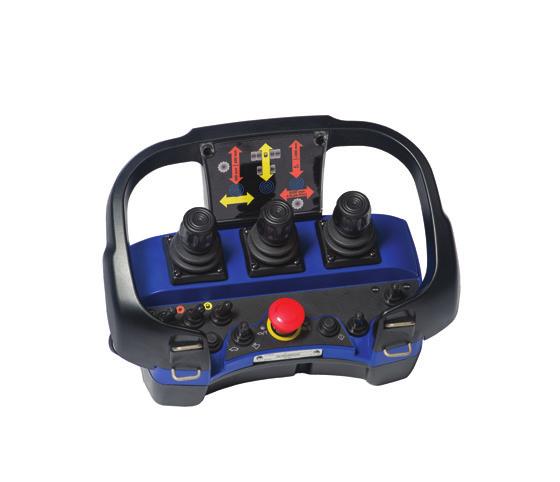

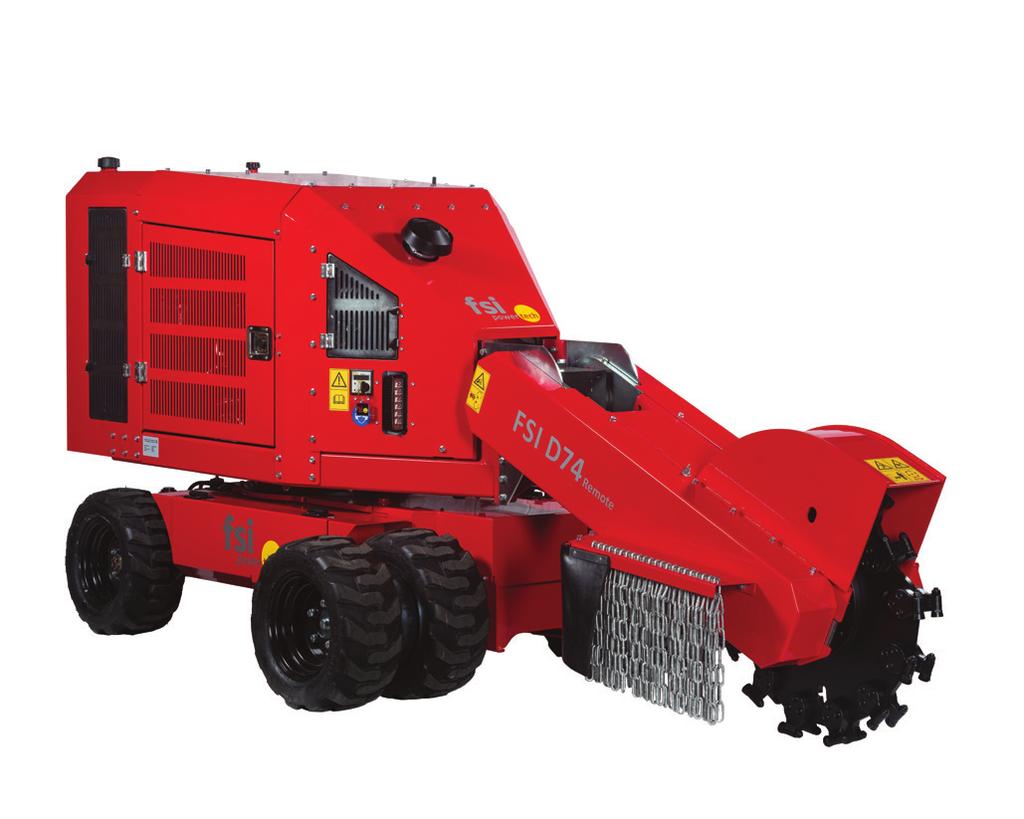

8 D74 REMOTE Maskinens bredd Svängning Höjd/Djup 600 mm 600 mm 890/1520 mm 2000 mm Mod H20 H27 H50 H65 H65 H65 55,4 kw/74 hk Kohler Diesel Tankvolym 40 l ung. Hjuldrift 4WD hydraulisk Bromsar Automatiska Stubbfräs med fjärrkontroll, 4WD och dieselmotor FSI D74 är framtagen för professionella användare vars dagliga arbete till stor del utgörs av stubbfräsning. Den kraftfulla dieselmotorn på 74 hk med ett imponerande vridmoment på 300 Nm vid 1500 varv/min, det stora 720 mm fräshjulet och en arbetsbredd som uppgår till 2 m skapar förutsättningarna för den otroliga kapaciteten hos den här maskinen. Lägg till 4-hjulsdrift och fjärrstyrning via radio så förstår du varför D74 Remote är din perfekta partner vid stubbfräsning. Radiostyrning Integrerad batteriladdare Kabelanslutning Fyrhjulsdrift Differentialspärr Set med dubbelhjul Extra lutning för ++ fräsdjup Diameter för frässkiva Ø 720 mm Tänder/antal Ø 28,5/28 Mått L x B x H 3200 x 890 x 1510 mm Vikt 1650 kg Alla rörelser och stubbfräsningsmoment sköts via radiostyrningen. En batteriladdare med ett reservbatteri för radiostyrningssystemet är monterad på maskinen. En kabel är även inkluderad för anslutning direkt till fjärrkontrollen. Maskinen är utrustad med en hydraulisk lutningsfunktion för extra fräsdjup. Maskinen är även utrustad med en svängningsfunktion med autopilot för optimal fräskapacitet. Genom autopiloten justeras svängningshastigheten utifrån motorbelastningen. Autopiloten optimerar kapaciteten och gör det enklare att använda maskinen. 2 m arbetsbredd Autopilot för svängning LED-arbetsbelysning Verktygsfack 40 l tank ung. 15 timmars drift

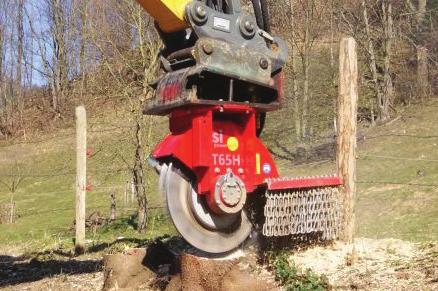

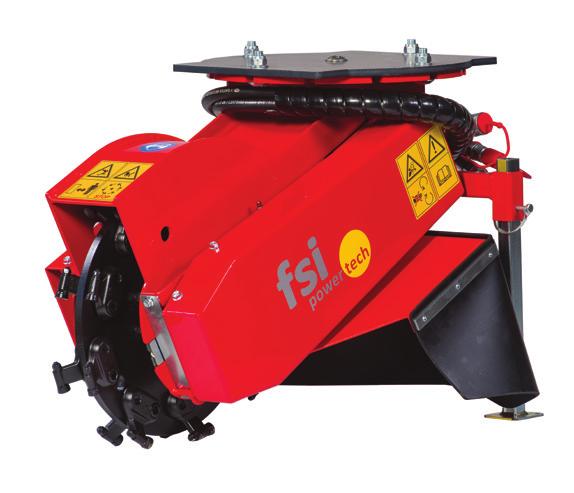

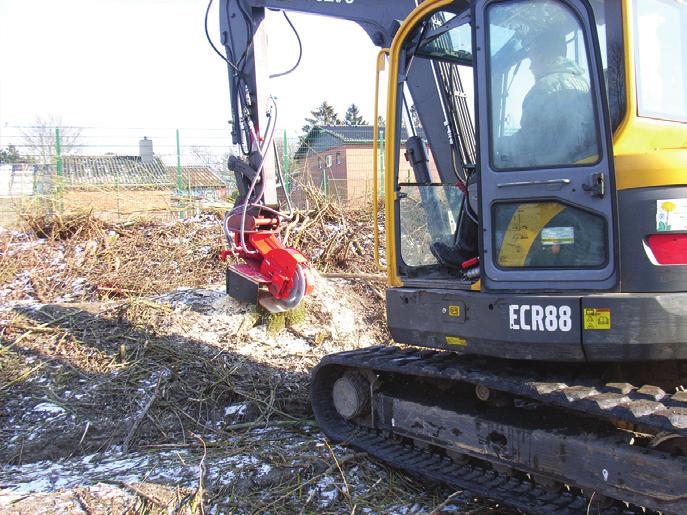

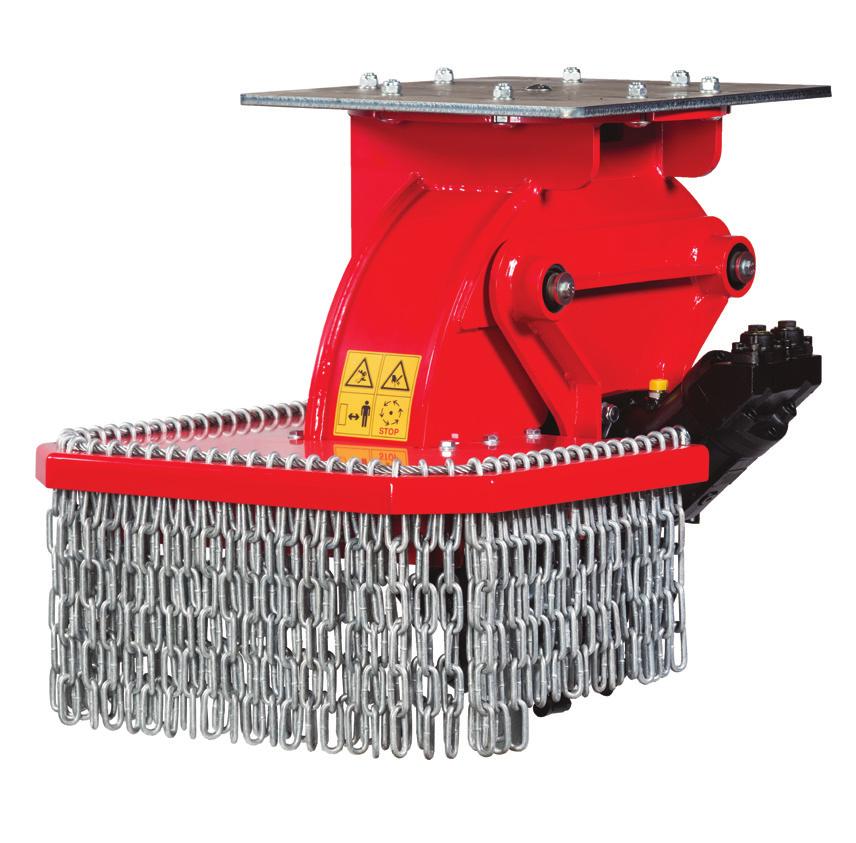

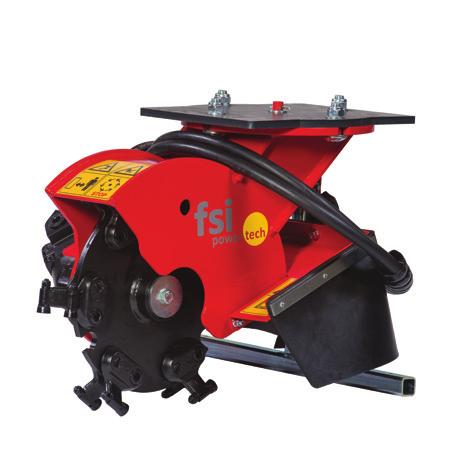

9 H20 / H27 / H50 / H65 Hydraulisk Modell Frässkiva Oljeflöde Max. tryck krav Diameter Tänder/antal Vikt H l/min. 250 bar kw/15 25 hk Ø 370 mm Ø 20,5/12 70 kg H l/min. 250 bar kw/23 40 hk Ø 470 mm Ø 20,5/ kg H l/min. 250 bar kw/45 73 hk Ø 570 mm Ø 24,5/ kg H l/min. 350 bar Max. 76 kw/100 hk Ø 720 mm Ø 28/ kg H l/min. 350 bar Max. 85 kw/115 hk Ø 720 mm Ø 28/ kg H l/min. 350 bar Max. 117 kw/160 hk Ø 720 mm Ø 28/ kg Stubbfräsar för hydraulik H20 Hydrauliskt driven stubbfräs för montering på en grävmaskin eller liknande maskin, där denna maskin används för att skapa svängningsrörelserna och rörelserna uppåt/nedåt. Fräsriktning kan väljas fritt. Fräsriktningen kan enkelt ställas in i steg om 45 grader, i leden mellan enheten och monteringsplattan för redskapsfästet. Enheterna levereras med en olackerad topplatta, och på denna kan valfritt redskapsfäste monteras. Vi erbjuder även ett urval av redskapsfästen. Maskinen behöver en trycklös retur till tanken (läckolja). H65 H50 H20 H50 Grävmaskin 1,5 2,5 ton Direktdrift Levereras med hydraulslangar H27 Grävmaskin 3-7 ton Kilremsdrift Levereras med hydraulslangar Grävmaskin 8-14 ton Kilremsdrift H65 Extra stötdämpare 3 olika motorstorlekar Grävmaskin ton Olackerad topplatta H27

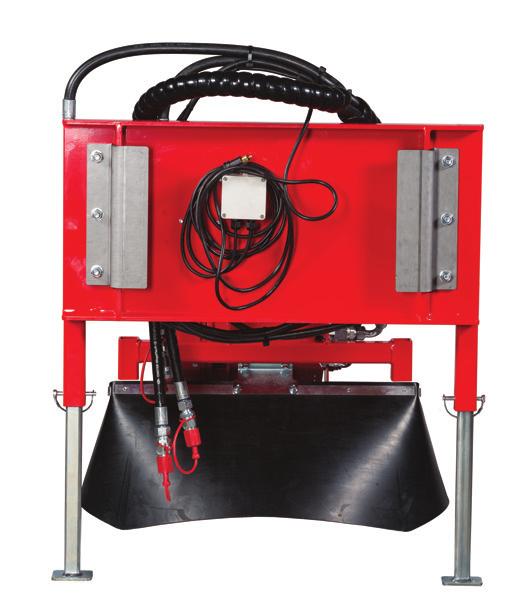

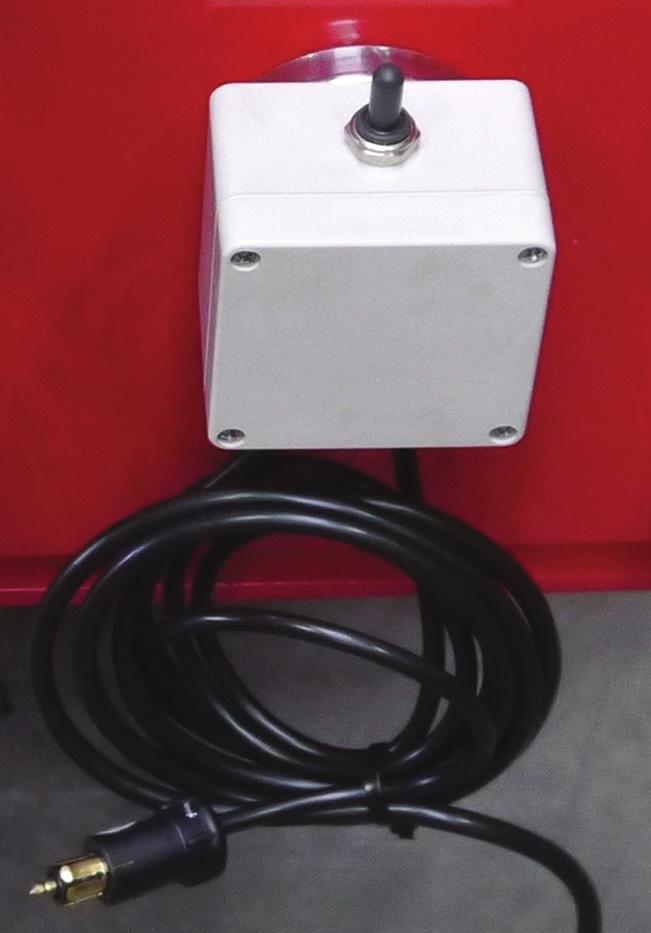

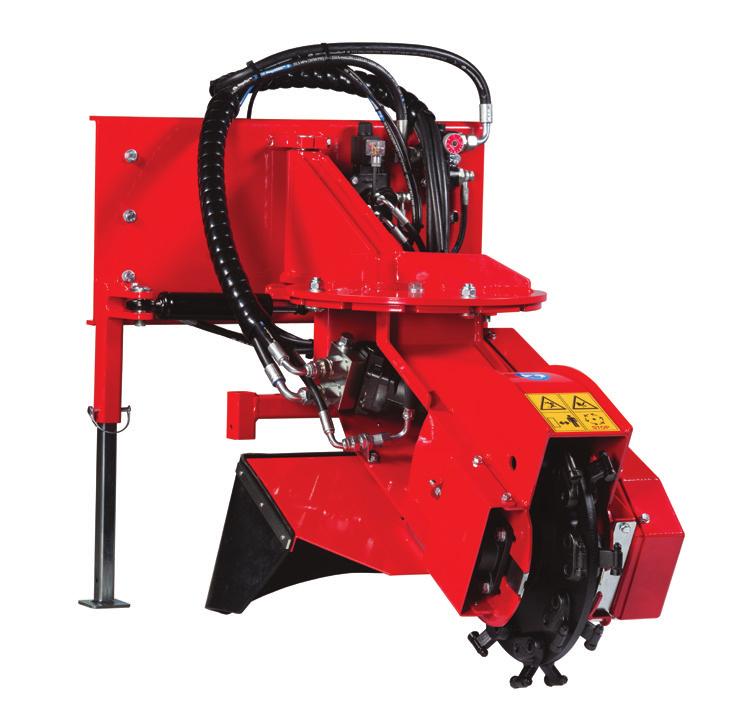

10 H20S / H27S / H50S Hydraulisk Modell Frässkiva Oljeflöde Max. tryck krav Diameter Tänder/antal Vikt H20S l/min. 250 bar kw/15 25 hk Ø 370 mm Ø 20,5/12 92 kg T25 H27S l/min. 250 bar kw/23 40 hk Ø 470 mm Ø 20,5/ kg T27 H50S l/min. 250 bar kw/45 73 hk Ø 570 mm Ø 24,5/ kg T65 Hydrauliska stubbfräsar med svängning Eldosa Hydrauliskt drivna stubbfräsar med integrerad svängningsrörelse för montering på hjullastare och redskapsbärare. Eldosa med vippströmbrytare och magnet för alla HS-modeller Maskinen är utrustad med ett monteringsbeslag som redskapsfästet monteras på. Vi kan även erbjuda ett färdigt redskapsfäste efter behov. Svängningsrörelsen kontrolleras med två hydrauliska cylindrar och styrningen av svängningsrörelsen sker via eldosan med hjälp av en minijoystick. Vi kan även erbjuda HS-modeller för hydraulisk styrning för dessa krävs 5 hydraulanslutningar. Maskinen behöver en trycklös retur till tanken (läckolja). H27S 20HS Minihjullastare/ redskapsbärare 1,5 2,5 ton Direktdrift Levereras med hydraulslangar 27HS Minihjullastare/ redskapsbärare 3-7 ton Kilremsdrift Levereras med hydraulslangar 50HS Minihjullastare/ redskapsbärare 8-14 ton Kilremsdrift

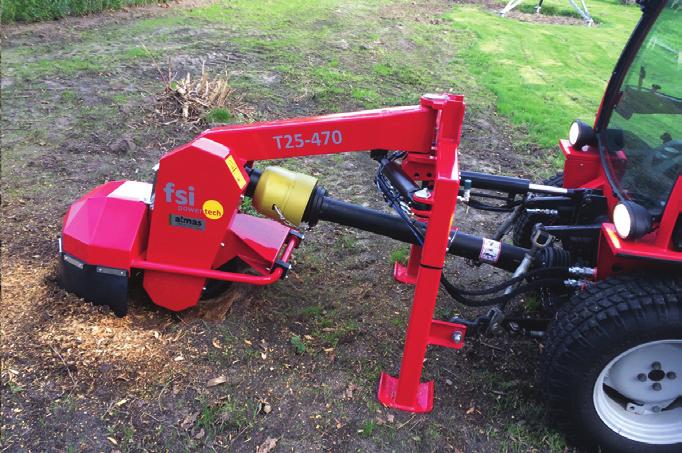

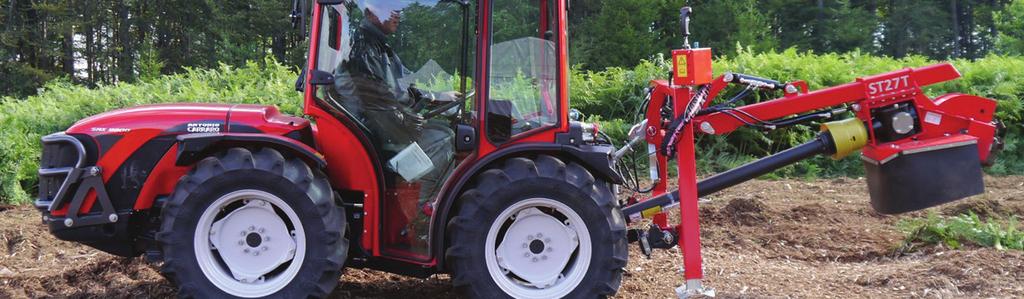

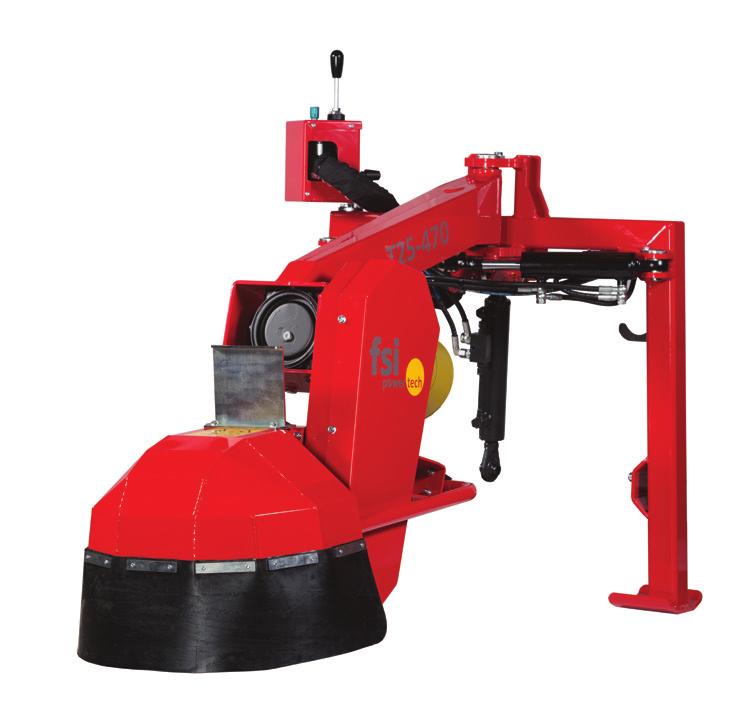

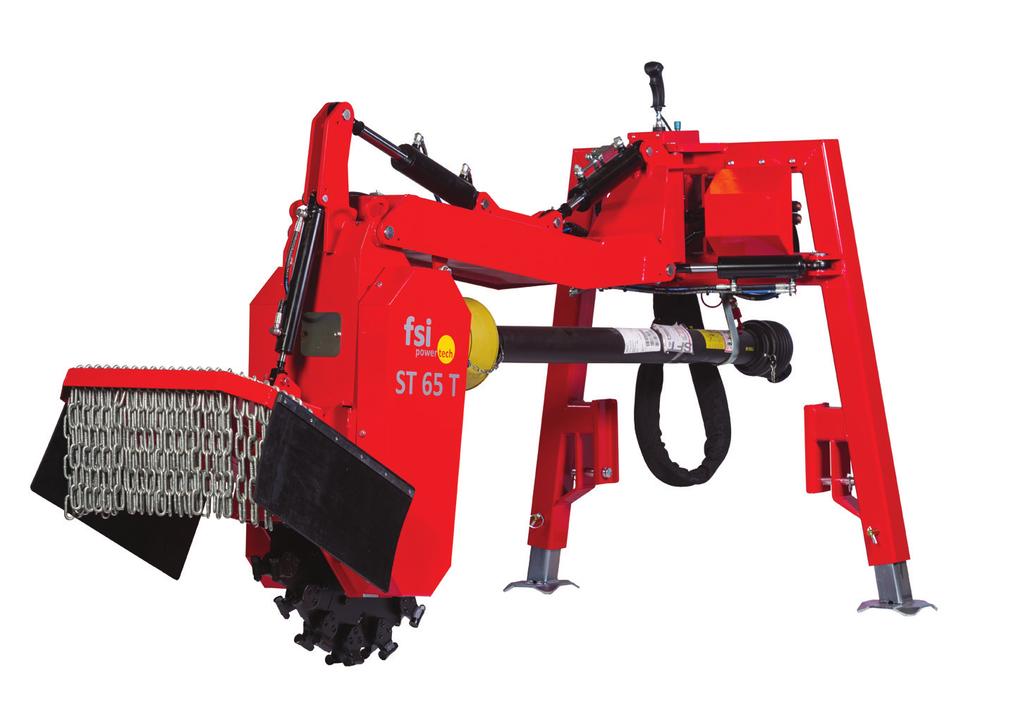

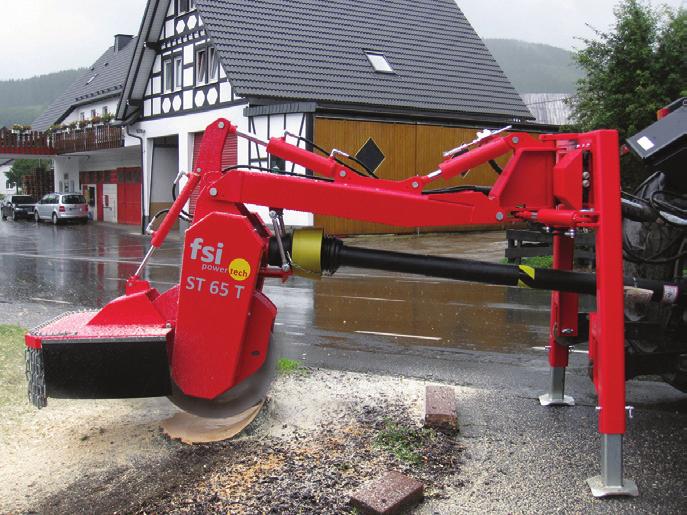

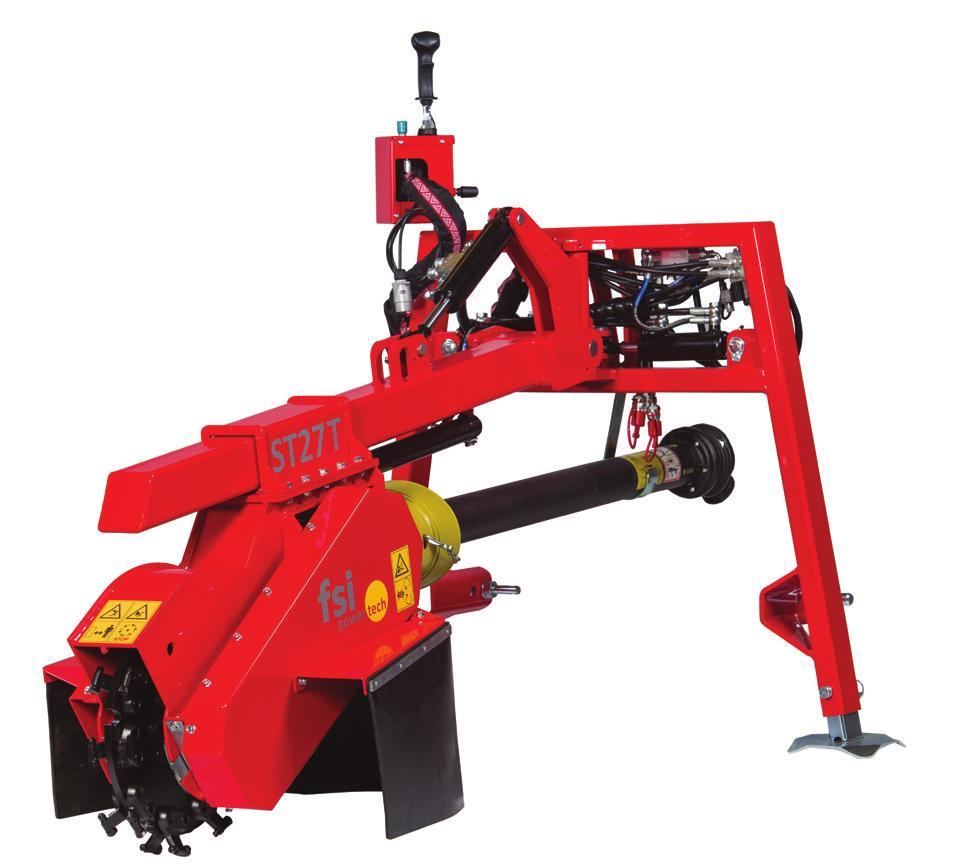

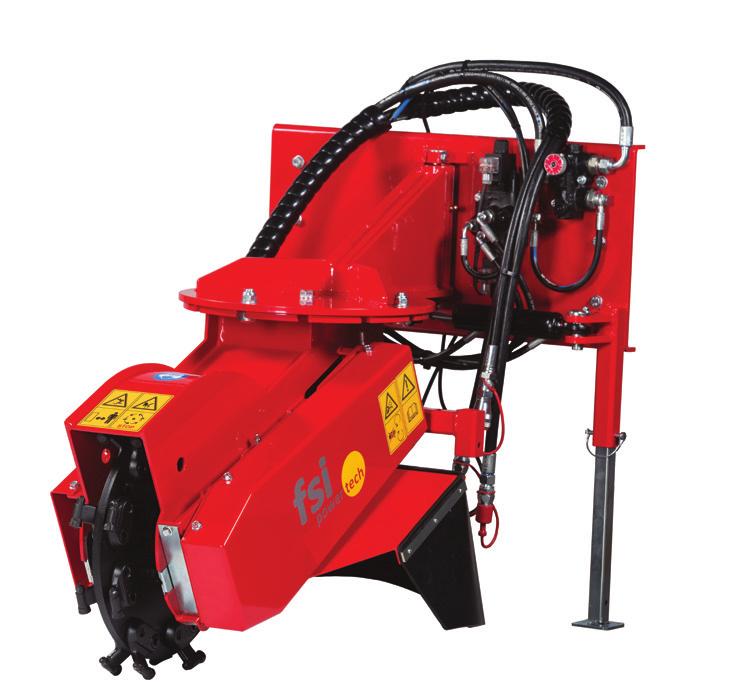

11 Svängning Höjd Djup T25 / T27 / T65 Traktor T mm T mm T mm T mm T mm T mm T mm T mm T mm Frässkiva Effektbehov Max. oljeflöde/tryck Mått L x B x H Diameter Tänder/antal Vikt g T kw/25 55 hk 35 l/min., vid 150 bar 1750 x 1000 x 1100 mm Ø 470 mm Ø 20,5/ kg g T kw/35 80 hk 35 l/min., vid 180 bar 2000 x 1350 x 1200 mm Ø 470 mm Ø 24,5/ kg g T kw/ hk 90 l/min., vid 180 bar 3200 x 1520 x 1700 mm Ø 720 mm Ø 28/ kg FSI-stubbfräsar för montering på traktorer med PTO T25 Vi tillhandahåller tre kraftfulla modeller i serien med stubbfräsar som är utformade för användning med traktorer eller liknande maskiner med PTO och trepunktslänkage. De tre storlekarna är anpassade efter tre olika klasser av traktorer för maximalt nyttjande och effektivitet. Användning sker med en medföljande joystick som antingen monteras på ramen eller någon annan plats om så behövs med hjälp av det medföljande fästet. T27 T65 T65 T25 Hydraulisk toppstång Elektrisk/hydraulisk joystick Kraftöverföringsaxel Trepunktslänkage för kat. 1 Ram med stödben T27 Hydrauliskt utskjutbar Elektrisk/hydraulisk joystick Kraftöverföringsaxel Trepunktslänkage för kat. 1/2 Justerbara stödben Hydrauliskt utskjutbar Växellåda med parallell rörelse Hydraulisk lyftfunktion för flisskyddet Elektrisk/hydraulisk joystick Kraftöverföringsaxel Trepunktslänkage för kat. 1/2 Justerbara stödben

12 FSI power-tech ApS Erhvervsparken 4B 7160 Tørring, Danmark Tel.: E-post: Stubbfräsar för professionella användare Dansk design och tillverkning Återförsäljare Importör Generalagent: Filarevägen 8, Örebro Tele: Forhandler informasjon:
