1 Maeda Minikranar Gång på gång visar dessa innovativa maskiner sitt stora värde. Från stenläggning och panelsättning, genom hela spektret av glashantering till restaureringsprojekt, speciella lyftsituationer eller i begränsade utrymmen lokalt eller på stora byggarbetsplatser. Den kompakta konstruktionen och utmärkta manövreringsförmågan gör att de i många lyftsituationer ersätter behovet av större kranar. De mindre MC-kranarna kommer in på platser du inte ens kunde föreställa var möjliga. De flesta är smäckra nog att passera genom en vanlig dörröppning och har tillräckligt med styrka för att, väl på plats, fullfölja tunga lyft. De större LC-modellerna är fortfarande väldigt kompakta och kan stoltsera med mycket högre lyftkapaciteter och höjder samtidigt som de behåller sin utomordentliga manövreringsförmåga och flexibilitet. Maeda har tillverkat dessa minikranar i Japan sedan 1980 och är marknadsledare are inom sitt område med en marknadsandel på över 70 %. I Europa har kranarna blivit fantastiskt astiskt populära och håller snabbt på att bli erkända som ett måste för både uthyrnings- och byggnadsföretag. ag Nya användningsområden för dessa produkter upptäcks nästan dagligen och slutanvändarna sparar både tid och pengar inom alla tillämpningsområden. Vilken bransch du än befinner dig i, kommer Maeda minikranar att både uppfylla och överträffa dina behov. Maeda minikranar är också mycket miljövänliga eftersom de har ett elektriskt alternativ i kombination med ett energibesparande system. Detta ta är nu en standardfunktion i de nyare modellerna och kommer att ingå i alla nya Maeda produkter. Vi hoppas att du finner denna broschyr användbar och informativ. Skulle du behöva ytterligare information om någon av produkterna, kontakta gärna din lokala auktoriserade Maeda distributör, se baksidan av denna broschyr för kontaktuppgifter. MC104 Sidan 4 MC174 Sidan 6 MC285 Sidan 8 MC305-2 Sidan Kranlyft Swedish Brochure.indd 2 30/3/09 12:20:39

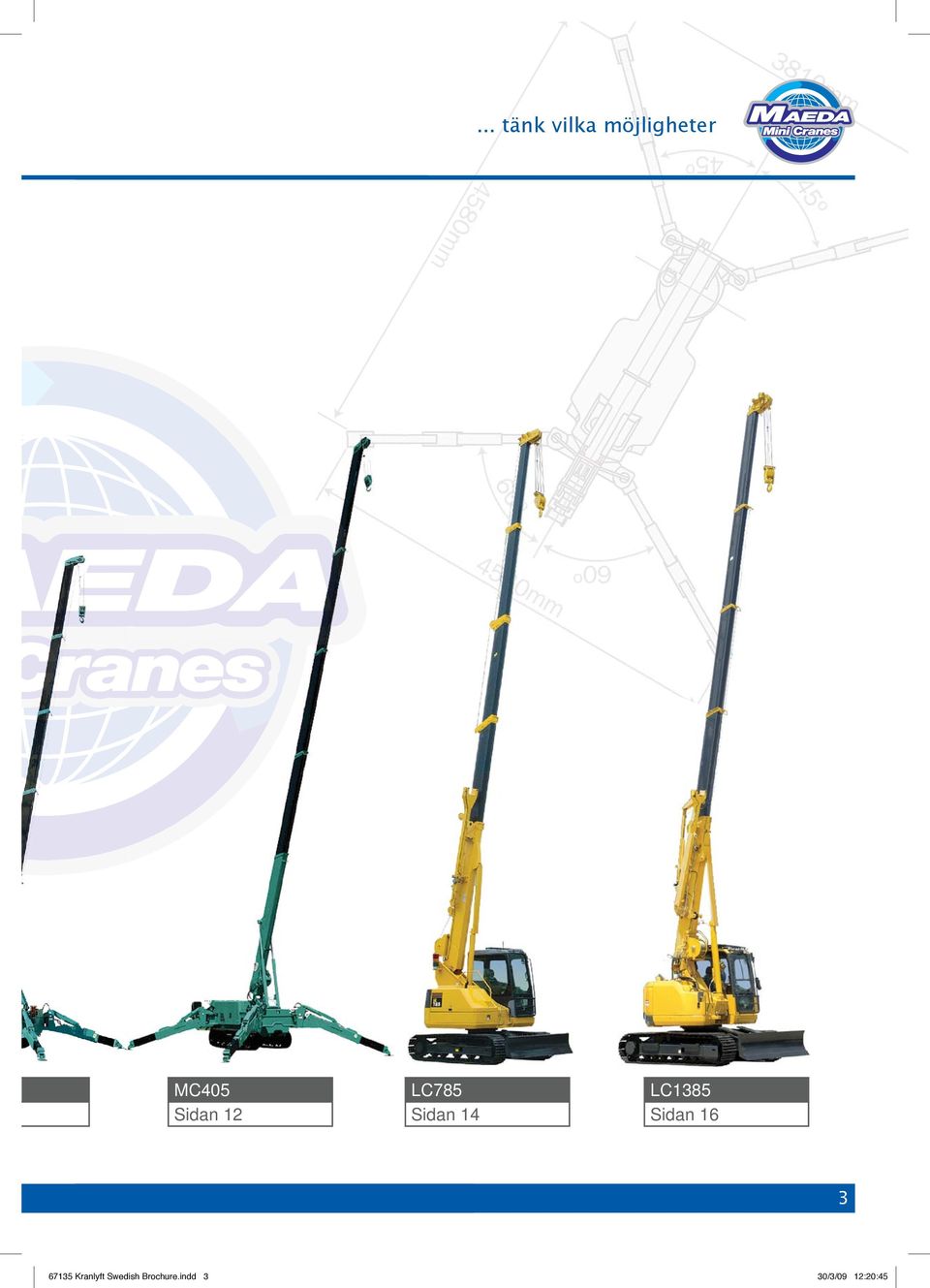

2 ... tänk vilka möjligheter MC405 Sidan 12 LC785 Sidan 14 LC1385 Sidan Kranlyft Swedish Brochure.indd 3 30/3/09 12:20:45

3 MC104 CER Minikran MC104 är minstingen bland Maeda minikranar, men har ändå en fantastisk lyftkapacitet alltigenom sitt arbetsområde. Med sin smäckra konstruktion går den genom en vanlig dörröppning vilket ger tillgång till områden som tidigare var oåtkomliga för vanliga kranar. MC104 drivs av en elmotor som fungerar med standard trefas växelström. Egenskaper i korthet kg max. kapacitet 5,5 m max. arbetshöjd Smal konstruktion (600 mm) Elmotor Lågt marktryck Manövreringsförmåga & stabilitet Hydrostatisk transmission Larvband av gummi Fjärrstyrning 2 års garanti Fler bilder... Glasmontering Stenarbete Trånga utrymmen Lyft från tak Lätt att transportera Kranlyft Swedish Brochure.indd 4 30/3/09 12:21:26

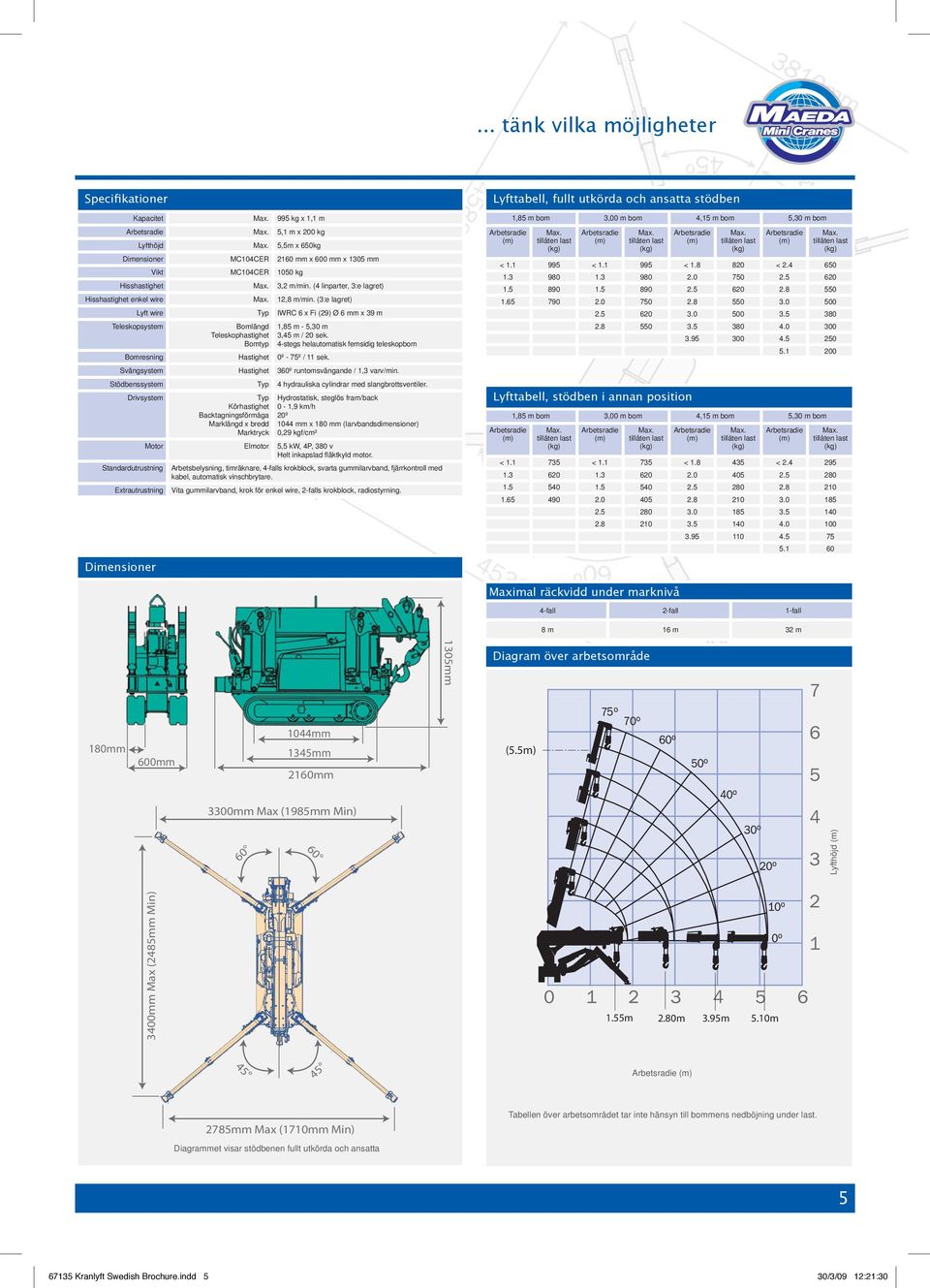

4 ... tänk vilka möjligheter Specifikationer Kapacitet 995 kg x 1,1 m 5,1 m x 200 kg Lyfthöjd 5,5m x 650kg Dimensioner MC104CER 2160 mm x 600 mm x 1305 mm Vikt MC104CER 1050 kg Hisshastighet 3,2 m/min. (4 linparter, 3:e lagret) Hisshastighet enkel wire 12,8 m/min. (3:e lagret) Lyft wire IWRC 6 x Fi (29) Ø 6 mm x 39 m Teleskopsystem Bomlängd Teleskophastighet Bomtyp 1,85 m - 5,30 m 3,45 m / 20 sek. 4-stegs helautomatisk femsidig teleskopbom Bomresning Hastighet 0º - 75º / 11 sek. Svängsystem Hastighet 360º runtomsvängande / 1,3 varv/min. Stödbenssystem 4 hydrauliska cylindrar med slangbrottsventiler. Drivsystem Dimensioner Körhastighet Backtagningsförmåga Marklängd x bredd Marktryck Hydrostatisk, steglös fram/back 0-1,9 km/h 20º 1044 mm x 180 mm (larvbandsdimensioner) 0,29 kgf/cm² Motor Elmotor 5,5 kw, 4P, 380 v Helt inkapslad fläktkyld motor. Standardutrustning Arbetsbelysning, timräknare, 4-falls krokblock, svarta gummilarvband, fjärrkontroll med kabel, automatisk vinschbrytare. Extrautrustning Vita gummilarvband, krok för enkel wire, 2-falls krokblock, radiostyrning. Lyfttabell, fullt utkörda och ansatta stödben 1,85 m bom 3,00 m bom 4,15 m bom 5,30 m bom < < < < Lyfttabell, stödben i annan position 1,85 m bom 3,00 m bom 4,15 m bom 5,30 m bom < < < < Maximal räckvidd under marknivå 4-fall 2-fall 1-fall 8 m 16 m 32 m 1305mm Diagram över arbetsområde 180mm 600mm 1044mm 1345mm 2160mm (5.5m) 3300mm Max (1985mm Min) Lyfthöjd 3400mm Max (2485mm Min) 1.55m 2.80m 3.95m 5.10m mm Max (1710mm Min) Diagrammet visar stödbenen fullt utkörda och ansatta Tabellen över arbetsområdet tar inte hänsyn till bommens nedböjning under last Kranlyft Swedish Brochure.indd 5 30/3/09 12:21:30

5 MC174 CRM Minikran Maeda MC174 med egenskaper som andra minikranar försöker uppnå. Dess supersmala bredd på 590 mm förenat med dess lyftkapacitet på 1720 kg gör den unik på marknaden. Denna fantastiska maskin bibehåller även alla andra fördelar hos Maedas maskiner inklusive 2 års garanti, fjärrstyrning, oöverträffad kvalitet och användbarhet. Egenskaper i korthet... 1,72 ton max. kapacitet 5,5 m max. arbetshöjd Supersmal konstruktion (bredd 590 mm) Lågt marktryck Manövreringsförmåga & stabilitet Programmerbar momentbegränsare Hydrostatisk transmission Lutningssensor/-alarm Larvband av gummi Höghastighetsvinsch 2 körhastigheter Fjärrstyrning 2 års garanti Fler bilder Kranlyft Swedish Brochure.indd 6 30/3/09 12:21:39

6 ... tänk vilka möjligheter Specifikationer Kapacitet 1,72t x 1m 5,17m x 220kg Lyfthöjd 5,5m x 770kg Dimensioner MC174 CRM 2000 mm x 590 mm x 1300 mm Vikt MC174 CRM 1290 kg Hisshastighet 10,9 m/min. (4 linparter, 3:e lagret) Lyft wire IWRC 6 x Fi (29) Ø 6mm x 35m Teleskopsystem Bomlängd Teleskophastighet Bomtyp 1,83m - 5,45m 3,62 m / 15 sek. 4-stegs helautomatisk femsidig teleskopbom Bomresning Hastighet 3º - 77º / 12 sek. Svängsystem Hastighet 360º runtomsvängande / 2,0 varv/min. Stödbenssystem Drivsystem Motor Standardutrustning Extrautrustning Dimensioner Dimensioner vid fullt utkörda stödben Körhastighet Backtagningsförmåga Marklängd x bredd Marktryck Modell Effekt Startsystem Tankstorlek 4 hydrauliska cylindrar med slangbrottsventiler. (längd) 3335 mm x (fram) 3060 mm x (bak) 2885 mm Hydrostatisk, steglös fram/back 0-3,3 km/h 20º 1044 mm x 180 mm (larvbandsdimensioner) 0,34 kgf / cm² Mitsubishi GM401LE 1 cylinder, luftkyld, bensin 6,6 kw / 1800 varv/min. Elstart Bensin / 6 liter Fjärrstyrning med kabel, automatisk vinschbrytare, hydrauliska säkerhetsventiler, arbetsbelysning, timräknare, 4-falls krokblock, svarta gummilarvband, momentbegränsare, nödstoppsbrytare, vattenpass och lastindikeringslampa. Vita gummilarvband, krok för enkel wire, 2-falls krokblock, monteringsjibb och radiostyrning. Lyfttabell, fullt utkörda och ansatta stödben 1,83 m bom 2,97 m bom 4,21 m bom 5,45 m bom < < < <1,7 or Lyfttabell, stödben i annan position 1,83 m bom 2,97 m bom 4,21 m bom 5,45 m bom < < < < Maximal räckvidd under marknivå 1300mm 4-fall 2-fall 1-fall 7 m 14 m 28 m Diagram över arbetsområde 180mm 590mm 1044mm 1345mm 2000mm 3060mm Max (1945mm Min) (5.5m) mm Max (2515mm Min) Lyfthöjd m 2.69m 3.93m 5.17m 2885mm Max (1850mm Min) Diagrammet visar stödbenen fullt utkörda och ansatta Tabellen över arbetsområdet tar inte hänsyn till bommens nedböjning under last Kranlyft Swedish Brochure.indd 7 30/3/09 12:21:44

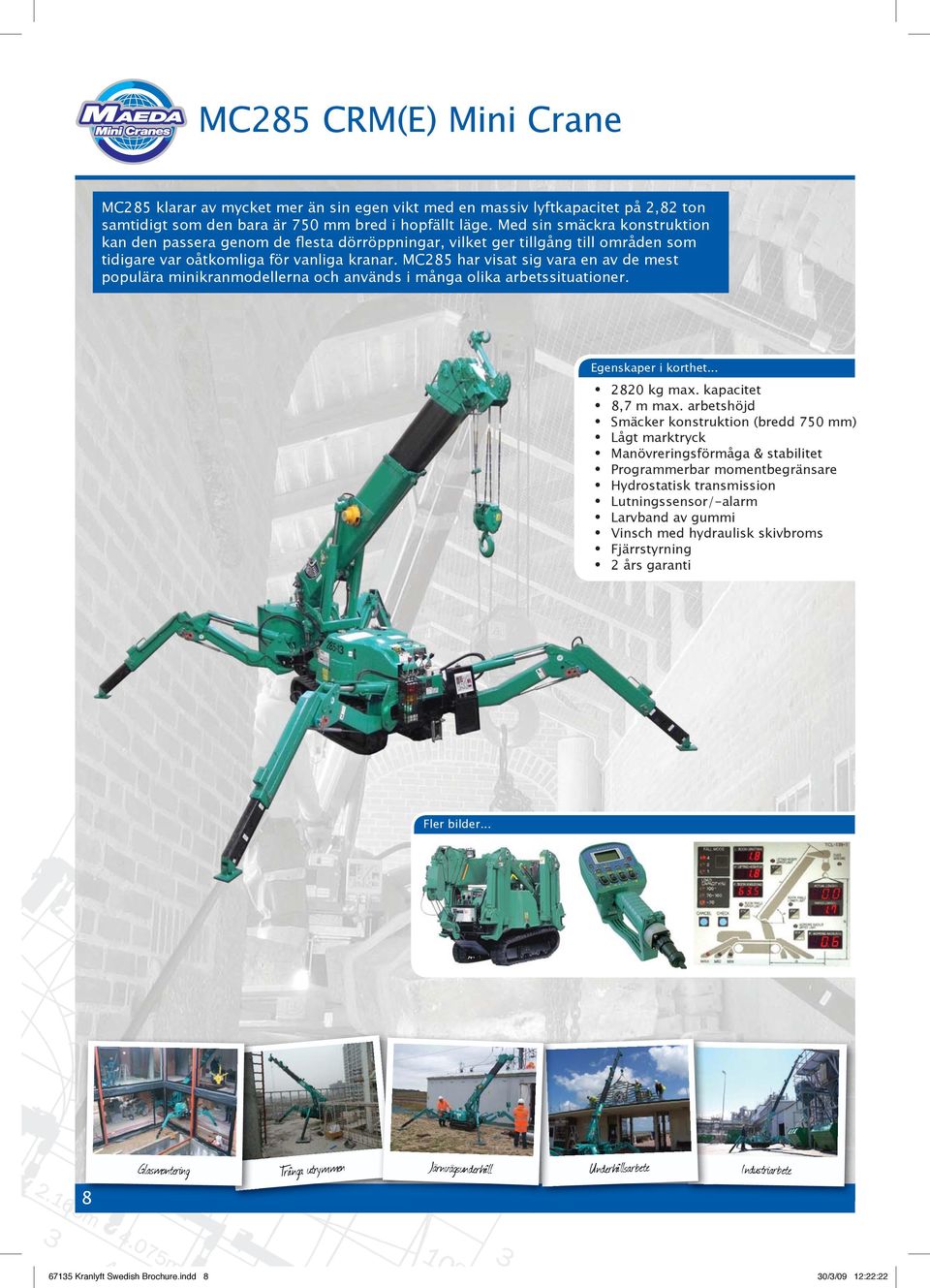

7 MC285 CRM(E) Mini Crane MC285 klarar av mycket mer än sin egen vikt med en massiv lyftkapacitet på 2,82 ton samtidigt som den bara är 750 mm bred i hopfällt läge. Med sin smäckra konstruktion kan den passera genom de flesta dörröppningar, vilket ger tillgång till områden som tidigare var oåtkomliga för vanliga kranar. MC285 har visat sig vara en av de mest populära minikranmodellerna och används i många olika arbetssituationer. Egenskaper i korthet kg max. kapacitet 8,7 m max. arbetshöjd Smäcker konstruktion (bredd 750 mm) Lågt marktryck Manövreringsförmåga & stabilitet Programmerbar momentbegränsare Hydrostatisk transmission Lutningssensor/-alarm Larvband av gummi Vinsch med hydraulisk skivbroms Fjärrstyrning 2 års garanti Fler bilder... Glasmontering Trånga utrymmen Järnvägsunderhåll Underhållsarbete Industriarbete Kranlyft Swedish Brochure.indd 8 30/3/09 12:22:22

8 ... tänk vilka möjligheter Specifikationer Kapacitet 2,82 t x 1,4 m 8,205 m x 150 kg Lyfthöjd 8,7 m x 550 kg Dimensioner MC285 CRM MC285 CRME 2715 mm x 750 mm x 1440 mm 3285 mm x 750 mm x 1440 mm Vikt MC285 CRM MC285 CRME 1770 kg 1950 kg Hisshastighet 8 m/min. (4 linparter, 3:e lagret) Hisshastighet enkel wire 32 m / min. (3:e lagret) Lyft wire IWRC 6 x Fi (29) Ø 7 mm x 48 m Teleskopsystem Bomlängd Teleskophastighet Bomtyp 2,535 m - 8,575 m 6,04 m / 22 sek. 5-stegs helautomatisk femsidig teleskopbom Bomresning Hastighet 0º - 80º / 14 sek. Svängsystem Hastighet 360º runtomsvängande / 1,0 varv/min Stödbenssystem Drivsystem Motor Elmotor MC285CRM-E Standardutrustning Extrautrustning Dimensioner vid fullt utkörda stödben Körhastighet Backtagningsförmåga Marklängd x bredd Marktryck Modell Effekt Startsystem Tankstorlek Storlek 4 hydrauliska cylindrar med slangbrottsventiler. (längd) 4580 mm x (fram) 4530 mm x (bak) 3810 mm Hydrostatisk, steglös fram/back 0-2,2 km/h 20º 975 mm x 200 mm (Larvbandsdimensioner) 0,45 kgf/cm² / CRME: 0,50 kgf/cm² Yanmar 2TNE68-MB 2 cylinders vattenkyld diesel 6,57 kw / 2600 varv/min. Elstart Diesel / 12 liter Helt inkapslad fläktkyld motor 5,5 kw 4P 380 V Arbetsbelysning, timräknare, 4-falls krokblock, svarta gummilarvband, momentbegränsare, hydrauliska säkerhetsventiler, vattenpass, toppkörningsbrytare, lutningslarm, nödstoppsbrytare, lastindikeringslampa, automatisk vinschbrytare och fjärrstyrning med kabel. Vita gummilarvband, krok för enkel wire, 2-falls krokblock, monteringsjibb och radiostyrning. Lyfttabell, fullt utkörda och ansatta stödben 2,53 m / 4,075 m bom 5,575 m bom 7,075 m bom 8,575 m bom < < < < Lyfttabell, stödben i annan position 2,53 m / 4,075 m bom 5,575 m bom 7,075 m bom 8,575 m bom < < < < Maximal räckvidd under marknivå Dimensioner 4-fall 2-fall 1-fall 10,10 m 20,20 m 40,40 m Diagram över arbetsområde 975mm 1480mm 3810mm Max (2000mm Min) Lyfthöjd 4530mm Max (2310mm Min) 4580mm Max (3035mm Min) Tabellen över arbetsområdet tar inte hänsyn till bommens nedböjning under last. Diagrammet visar stödbenen fullt utkörda och ansatta Kranlyft Swedish Brochure.indd 9 30/3/09 12:22:27

9 MC305-2 CRM(E) Minikran MC305-2 är den första av Maedas minikranar utrustad med förarsäte och är extremt stark trots sin ringa storlek. MC305-2 är bara 1280 mm bred men har en lyftkapacitet på hela 2980 kg. Maeda minikranar har en hög kvalitet och teknik, vilket medför att användaren får en verkligt god avkastning på sina maskiner under lång tid. Egenskaper i korthet... 2,98 ton max. kapacitet 12,52 m max. arbetshöjd Energibesparningssystem Linhjul skyddas inuti bommen Variabel körhastighet (Hög/Låg) Programmerbar momentbegränsare Hydrostatisk transmission Centraliserade reglage 4-falls / 2-falls krokblock Automatiskt krokinfällningssystem Lutningssensor/-alarm Kraftfull vinsch med 2 hastigheter Vinsch med hydraulisk skivbroms Fjärrstyrning Spärrsystem för stödben 2 års garanti Fler bilder... Glasmontering Ojämn mark Installationer Stålkonstruktioner Underhållsarbete Kranlyft Swedish Brochure.indd 10 30/3/09 12:23:12

10 ... tänk vilka möjligheter Specifikationer Kapacitet 2,98 t x 2,5 m 12,16 m x 260 kg Lyfthöjd 12,52 m x 790 kg Dimensioner MC305 CRM(E) 4285 mm x 1280 mm x 1695 mm Vikt MC305 CRM MC305 CRME 3900 kg 4040 kg Hisshastighet 13,5 m/min. (4 linpartier, 4:e lagret) Hisshastighet enkel wire 54 m / min. (4:e lagret) Lyft wire IWRC 6 x Fi (29) Ø 8 mm x 73 m Teleskopsystem Bomlängd Teleskophastighet Bomtyp 3,695 m - 12,485 m 8,79 m / 38 sek. (26 sek.) 5-stegs helautomatisk femsidig teleskopbom Bomresning Hastighet 0º - 80º / 21 sek. (14,5 sek.) Svängsystem Hastighet 360º runtomsvängande / 2,4 varv/min. (1,7 varv/min.) Stödbenssystem Dimensioner vid fullt utkörda stödben Horisontal och vertikal manövrering med hydrauliska cylindrar. (längd) 4888 mm x (fram) 4504 mm x (bak) 4396 mm Drivsystem Motor Elmotor MC305CRM-E Körhastighet Backtagningsförmåga Marklängd x bredd Marktryck Modell Effekt Startsystem Tankstorlek Storlek Hydrostatisk, steglös fram/back med med två hastigheter. 0-2,8 km/h (1,3 km/h) 23º 1750 mm x 300 mm (larvbandsdimensioner) 0,37 kgf / cm² (0,38 kgf / cm² CRME) Yanmar 3TNV76 3 cylinders vattenkyld diesel 15,2 kw / 2500 varv/min. Elstart Diesel / 40 liter Helt inkapslad fläktkyld motor 5,5 kw 4P 380 V Standardutrustning Automatisk vinschbrytare, hydrauliska säkerhetsventiler, toppkörningsbrytare, vattenpass, lutningslarm, nödstoppsbrytare, larvbandspärr, spärranordning för stödben, momentbegränsare, lastindikeringslampa, timräknare, 4-falls / 2-falls krokblock, svarta larvband av gummi och fjärrstyrning med kabel. Extrautrustning Radiostyrning, vita gummilarvband, krok för enkel wire, monteringsjibb. Lyfttabell, fullt utkörda och ansatta stödben 3,7 m / 5,945 m bom 8,145 m bom 10,315 m bom 12,485 m bom < < Lyfttabell, stödben i mittenposition 3,7 m / 5,945 m bom 8,145 m bom 10,315 m bom 12,485 m bom < < Maximal räckvidd under marknivå 4-fall 2-fall 1-fall 16,09 m 32,18 m 64,36 m Lyfttabell, ansatta men ej utkörda stödben 3,7 m / 5,945 m bom 8,145 m bom 10,315 m bom 12,485 m bom Dimensioner < < mm mm 2170mm 300mm 1280mm mm 3370mm Diagram över arbetsområde 4396mm Max (3941mm Mid, 3477mm Min) 60º 60º 1280mm 4504mm 50º 4504mm Max50º (4110mm Mid, 3712mm Min) 12.52m 80º 70º 60º 50º 40º º º º 3 0º 2 1 Lyfthöjd mm Max (4592mm Mid, 4291mm Min) Diagrammet visar stödbenen fullt utkörda och ansatta Tabellen över arbetsområdet tar inte hänsyn till bommens nedböjning under last Kranlyft Swedish Brochure.indd 11 30/3/09 12:23:18

11 MC405 CRM(E) Minikran MC405 är den starkaste av MC-minikranarna med en enastående lyftkapacitet på hela 3830 kg. Med tillbehöret fly-jib ökar det redan imponerande arbetsområdet ännu mer. Denna fantastiska modell har även en unik pick and carry -funktion för upp till 500 kg. Egenskaper i korthet kg max. kapacitet 16,8 m max. arbetshöjd 20,7 m arbetshöjd med fly-jib 500 kg Pick & Carry Energibesparningssystem Linhjul skyddas inuti bommen Variabel körhastighet (Hög/Låg) Programmerbar momentbegränsare Hydrostatisk transmission Centraliserade reglage 4-falls / 2-falls krokblock Automatiskt krokinfällningssystem Lutningssensor/-alarm Kraftfull vinsch med 2 hastigheter Vinsch med hydraulisk skivbroms Fjärrstyrning Spärrsystem för stödben 2 års garanti Fler bilder... Glasmontering Husbyggen Pick and Carry Trånga utrymmen Ojämn mark Kranlyft Swedish Brochure.indd 12 30/3/09 12:24:00

12 ... tänk vilka möjligheter Specifikationer Kapacitet 3,83 t x 2,7 m 16,0 m x 210 kg Lyfthöjd 16,8 m x 1130 kg (20,7 m x 520 kg med fly-jib) Dimensioner MC405 CRM(E) 4980 mm x 1380 mm x 1980 mm Vikt MC405 CRM MC405 CRME 5600 kg 5750 kg Hisshastighet 18 m/min (4 linpartier, 4:e lagret) Hisshastighet enkel wire 72 m / min. (4:e lagret) Lyft wire IWRC 6 x Fi (29) Ø 8 mm x 92 m Teleskopsystem Bomlängd Teleskophastighet Bomtyp 4,735 m - 16,475 m 11,7 m / 54,2 sek. (41,3 sek.) 5-stegs helautomatisk femsidig teleskopbom Bomresning Hastighet 0º - 80º / 24,5 sek. (17 sek.) Svängsystem Hastighet 360º runtomsvängande / 2,1 varv/min. (2,5 varv/min.) Stödbenssystem Dimensioner vid fullt utkörda stödben Horisontal och vertikal manövrering med hydrauliska cylindrar. (längd) 5786 mm x (fram) 5118 mm x (bak) 5520 mm Drivsystem Motor Elmotor MC405CRM-E Körhastighet Backtagningsförmåga Marklängd x bredd Marktryck Modell Effekt Startsystem Tankstorlek Storlek Hydrostatisk, steglös fram/back med med två hastigheter. 0-3,3 km/h 20º 1720 mm x 320 mm (Larvbandsdimensioner) 0,50 kgf / cm² (0,52 kgf / cm² CRME) Yanmar 3TNV88-BPMB 3 cylinders vattenkyld diesel 21,4 kw / 2400 varv/min. Elstart Diesel / 60 liter Helt inkapslad fläktkyld motor 7,5 kw 4P 380 V Standardutrustning Automatisk vinschbrytare, hydrauliska säkerhetsventiler, toppkörningsbrytare, vattenpass, lutningslarm, nödstoppsbrytare, larvbandspärr, spärranordning för stödben, momentbegränsare, lastindikeringslampa, timräknare, 4-falls / 2-falls krokblock, svarta larvband av gummi och fjärrstyrning med kabel. Extrautrustning Radiostyrning, vita gummilarvband, krok för enkel wire, monteringsjibb och fly-jib. Lyfttabell, fullt utkörda och ansatta stödben 4,735 m / 7,695 m bom 10,655 m bom 13,565 m bom 16,475 m bom < Lyfttabell, stödben i mittenposition 4,735 m / 7,695 m bom 10,655 m bom 13,565 m bom 16,475 m bom < Maximal räckvidd under marknivå Dimensioner 4-fall 2-fall 1-fall 20,50 m 41,00 m 82,00 m 1720mm 2600mm 4980mm 5786mm Max (5372mm Mid, 4953mm Min) 1980mm 1380mm 320mm Lyfttabell, ansatta men ej utkörda stödben 4,735 m / 7,695 m bom 10,655 m bom 13,565 m bom 16,475 m bom Diagram över arbetsområde & fly-jibbens totala tillåtna last < Fly-jib Bomvinkel (grader) kg mm Max (4566mm Mid, 4008mm Min) 5520mm Max (4888mm Mid, 4248mm Min) Lyfthöjd Diagrammet visar stödbenen fullt utkörda och ansatta Tabellen över arbetsområdet tar inte hänsyn till bommens nedböjning under last Kranlyft Swedish Brochure.indd 13 30/3/09 12:24:07

13 LC785B Larvbandsburen kran Maedas larvbandsburna kran LC785B har en fantastisk lyftkapacitet på 4900 kg utan att använda sig av stödben. LC785B har en mycket bekväm förarhytt med luftkonditionering. Kranen har en nästan obefintlig motviktsradie, vilket innebär att maskinen även klarar arbeten i trånga utrymmen och den är ledande i sin klass inom säkerhet på arbetsplatser. Egenskaper i korthet... Fler bilder kg max. kapacitet 16,35 m max. arbetshöjd 20,3 m arbetshöjd med fly-jib Schaktblad 2000 kg Pick & Carry Minimal motviktsradie Luftkonditionerad förarhytt Larvband av stål (tillval gummiplattor) Variabel körhastighet (Hög/Låg) Programmerbar momentbegränsare Hydrostatisk transmission 4-falls / 2-falls krokblock Lutningssensor/-alarm Kraftfull vinsch med 2 hastigheter Vinsch med hydraulisk skivbroms 2 års garanti Järnvägsunderhåll Trånga utrymmen Industriunderhåll Underhållsarbete Glasmontering Kranlyft Swedish Brochure.indd 14 30/3/09 12:24:42

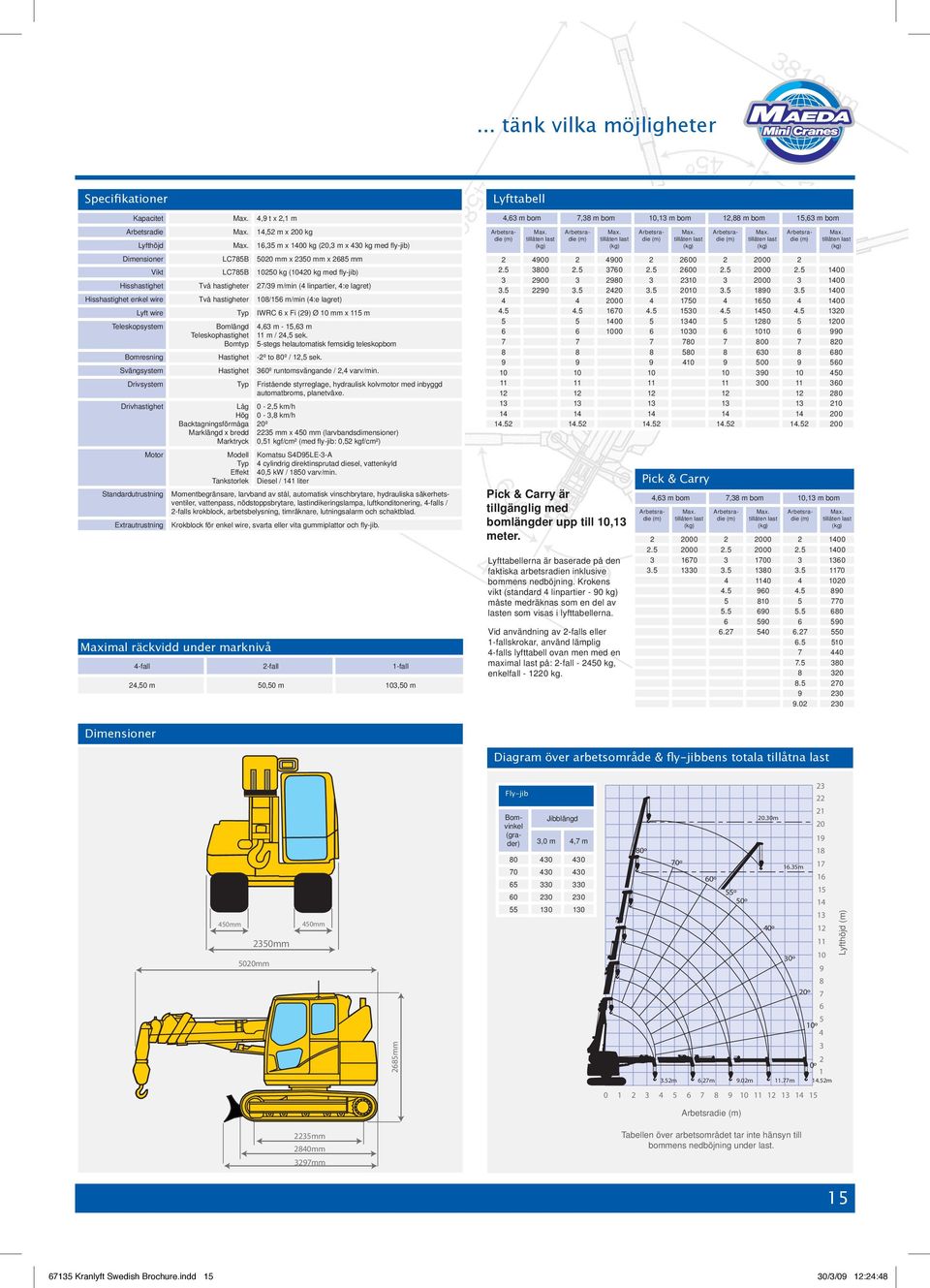

14 ... tänk vilka möjligheter Specifikationer Kapacitet 4,9 t x 2,1 m 14,52 m x 200 kg Lyfthöjd 16,35 m x 1400 kg (20,3 m x 430 kg med fly-jib) Dimensioner LC785B 5020 mm x 2350 mm x 2685 mm Vikt LC785B kg (10420 kg med fly-jib) Hisshastighet Två hastigheter 27/39 m/min (4 linpartier, 4:e lagret) Hisshastighet enkel wire Två hastigheter 108/156 m/min (4:e lagret) Lyft wire IWRC 6 x Fi (29) Ø 10 mm x 115 m Teleskopsystem Bomlängd Teleskophastighet Bomtyp 4,63 m - 15,63 m 11 m / 24,5 sek. 5-stegs helautomatisk femsidig teleskopbom Bomresning Hastighet -2º to 80º / 12,5 sek. Svängsystem Hastighet 360º runtomsvängande / 2,4 varv/min. Drivsystem Fristående styrreglage, hydraulisk kolvmotor med inbyggd automatbroms, planetväxe. Drivhastighet Motor Låg Hög Backtagningsförmåga Marklängd x bredd Marktryck Modell Effekt Tankstorlek 0-2,5 km/h 0-3,8 km/h 20º 2235 mm x 450 mm (larvbandsdimensioner) 0,51 kgf/cm² (med fly-jib: 0,52 kgf/cm²) Komatsu S4D95LE-3-A 4 cylindrig direktinsprutad diesel, vattenkyld 40,5 kw / 1850 varv/min. Diesel / 141 liter Standardutrustning Momentbegränsare, larvband av stål, automatisk vinschbrytare, hydrauliska säkerhetsventiler, vattenpass, nödstoppsbrytare, lastindikeringslampa, luftkonditonering, 4-falls / 2-falls krokblock, arbetsbelysning, timräknare, lutningsalarm och schaktblad. Extrautrustning Krokblock för enkel wire, svarta eller vita gummiplattor och fly-jib. Maximal räckvidd under marknivå 4-fall 2-fall 1-fall 24,50 m 50,50 m 103,50 m Lyfttabell 4,63 m bom 7,38 m bom 10,13 m bom 12,88 m bom 15,63 m bom Pick & Carry är tillgänglig med bomlängder upp till 10,13 meter. Lyfttabellerna är baserade på den faktiska arbetsradien inklusive bommens nedböjning. Krokens vikt (standard 4 linpartier - 90 kg) måste medräknas som en del av lasten som visas i lyfttabellerna. Vid användning av 2-falls eller 1-fallskrokar, använd lämplig 4-falls lyfttabell ovan men med en maximal last på: 2-fall kg, enkelfall kg. Pick & Carry 4,63 m bom 7,38 m bom 10,13 m bom Dimensioner Diagram över arbetsområde & fly-jibbens totala tillåtna last 450mm 2350mm 5020mm 450mm 2685mm Fly-jib Bomvinkel Jibblängd (grader) 3,0 m 4,7 m º 70º 60º 55º 50º 20.30m 40º 16.35m 30º 20º 5 10º 4 2 0º m 6.27m 9.02m 11.77m 14.52m Lyfthöjd mm 2840mm 3297mm Tabellen över arbetsområdet tar inte hänsyn till bommens nedböjning under last Kranlyft Swedish Brochure.indd 15 30/3/09 12:24:48

15 LC1385B Larvbandsburen kran LC1385 är ett innovativt energiknippe. Kranen kan skryta med många marknadsledande funktioner inklusive en massiv lyftkapcitet på 6000 kg, en 16,26 m lång bom, fly-jib justerbar i fyra fasta lägen 0-60º som tillval, backkamera och schaktblad som standard. Egenskaper i korthet kg max. kapacitet 16,70 m max. arbetshöjd 22,0 m arbetshöjd med fly-jib 2000 kg Pick & Carry Schaktblad Programmerbar momentbegränsare Backkamera Larvband av stål (tillval gummiplattor) Hydrostatisk transmission Luftkonditionerad förarhytt 4-falls / 2-falls krokblock Lutningssensor/-alarm Kraftfull vinsch Vinsch med hydraulisk skivbroms Vinsch med två hastigheter Minimal motviktsradie 2 års garanti Fler bilder Kranlyft Swedish Brochure.indd 16 30/3/09 12:25:10

16 ... tänk vilka möjligheter Specifikationer Kapacitet 6,0 t x 2,6 m 16,10 m x 430 kg Lyfthöjd 16,70 m x 2600 kg (22 m x 820 kg med fly-jib) Dimensioner LC1385B 6545 mm x 2490 mm x 2965 mm Vikt LC1385B kg (15850 kg med fly-jib) Hisshastighet Två hastigheter 28/41 m/min. (4 linpartier, 4:e lagret) Hisshastighet enkel wire Två hastigheter 112/164 m/min (4 lager) Lyft wire Standard Tillval IWRC 6 x Fi (29) Ø 10 mm x 115 m IWRC 6 x Fi (29) Ø 10 mm x 160 m Teleskopsystem Bomlängd Teleskophastighet Bomtyp 4,745 m - 16,265 m 11,52 m / 25 sek. 5-stegs helautomatisk femsidig teleskopbom Bomresning Hastighet -5º to 80º / 18 sek. Svängsystem Hastighet 360º runtomsvängande / 3,4 varv/min Drivsystem Fristående styrreglage, hydraulisk kolvmotor med inbyggd automatbroms och planetväxel. Drivhastighet Låg Hög Backtagningsförmåga Marklängd x bredd Marktryck 2,9 km/h 5,1 km/h mm x 500 mm (Larvbandsdimensioner) 0,54 kgf/cm 2 / Fly-jib: 0,55 kgf/cm 2 Motor Modell Effekt Tankstorlek KOMATSU SAA4D95LE-5 4-cylinders diesel, vattenkyld, direktinsprutande 68,4 kw / 2,200 varv/min. Diesel / 195 liter Standardutrustning Momentbegränsare, larvband av stål, hydrauliska säkerhetsventiler, vattenpass, nödstoppsbrytare, lastindikeringslampa, automatisk vinschbrytare, timräknare, lutningsalarm, luftkonditionering, 4-falls / 2-falls krokblock, schlaktblad, backkamera. Extrautrustning Krok för enkel wire, gummiplattor, fly-jib. Maximal räckvidd under marknivå 4-fall 2-fall 1-fall 24,50 m 50,50 m 103,50 m Lyfttabell 4,745 m bom 7,625 m bom 10,505 m bom 13,385 m bom 16,265 m bom N/A 2 N/A N/A Pick & Carry är tillgänglig med bomlängder upp till 10,505 meter. Lyfttabellerna är baserade på den faktiska arbetsradien inklusive bommens nedböjning. Krokens vikt (standard 4 linpartier - 90 kg) måste medräknas som en del av lasten som visas i lyfttabellerna. Vid användning av 2-falls eller 1-fallskrokar, använd lämplig 4-falls lyfttabell ovan men med en maximal last på: 2-fall kg, 1-fall kg. Pick & Carry 4,745 m bom 7,625 m bom 10,505 m bom Dimensioner Diagram över arbetsområde & fly-jibbens totala tillåtna last Fly-jib Bomvinkel (grader) 0 grader Lutningsvinkel för jibb 20 grader 40 grader 60 grader (22.0m) (16.7m) mm 2490mm 6545mm 500mm Lyfthöjd 2965mm mm 3610mm 4280mm Tabellen över arbetsområdet tar inte hänsyn till bommens nedböjning under last Kranlyft Swedish Brochure.indd 17 30/3/09 12:25:16
