1 Industri-takskjutport DPU Inbyggnadsdata: Utgåva

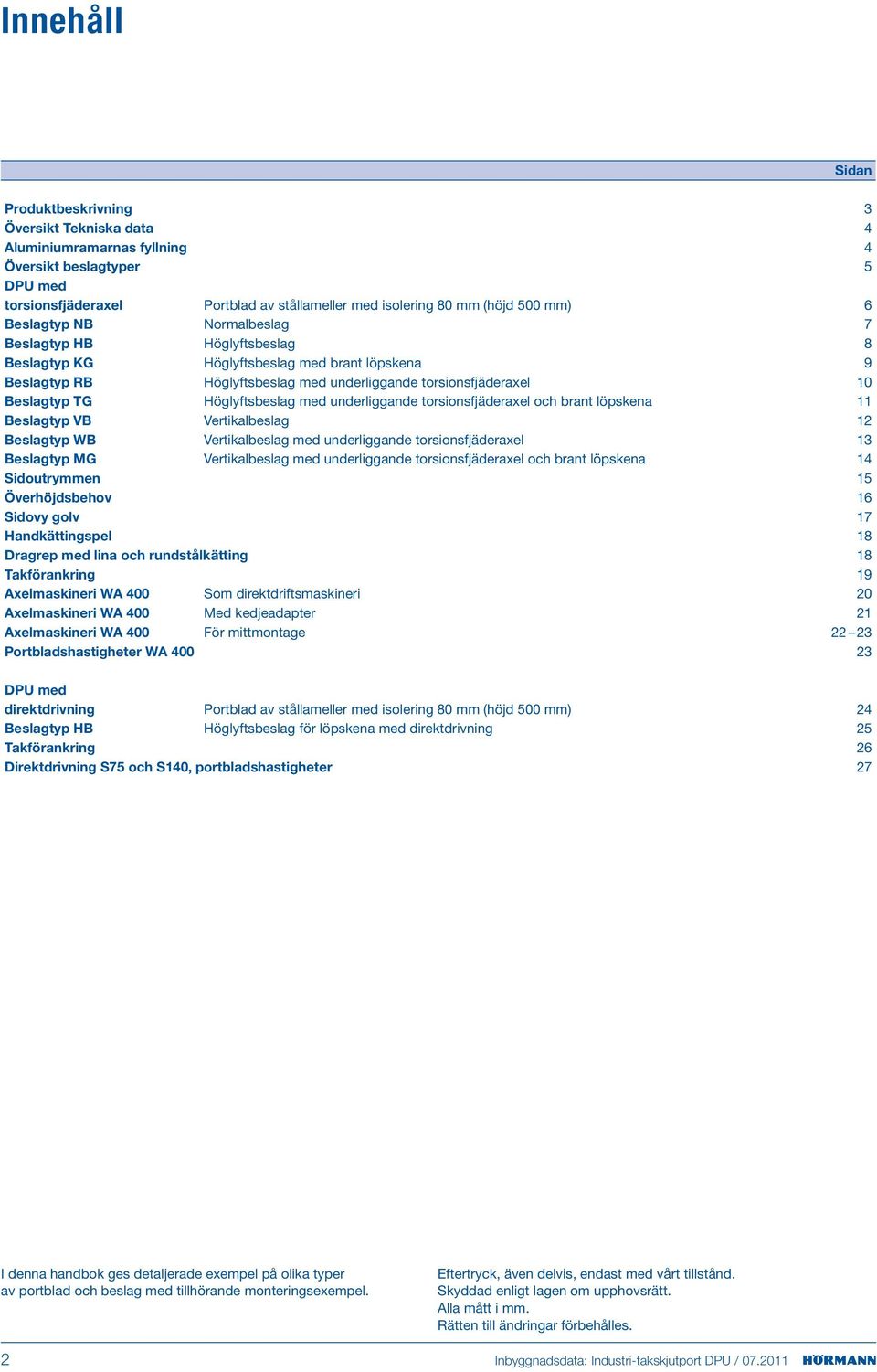

2 Innehåll Sidan Produktbeskrivning 3 Översikt Tekniska data 4 Aluminiumramarnas fyllning 4 Översikt beslagtyper 5 DPU med torsionsfjäderaxel Portblad av stållameller med isolering 80 mm (höjd 500 mm) 6 Beslagtyp NB Normalbeslag 7 Beslagtyp HB Höglyftsbeslag 8 Beslagtyp KG Höglyftsbeslag med brant löpskena 9 Beslagtyp RB Höglyftsbeslag med underliggande torsionsfjäderaxel 10 Beslagtyp TG Höglyftsbeslag med underliggande torsionsfjäderaxel och brant löpskena 11 Beslagtyp VB Vertikalbeslag 12 Beslagtyp WB Vertikalbeslag med underliggande torsionsfjäderaxel 13 Beslagtyp MG Vertikalbeslag med underliggande torsionsfjäderaxel och brant löpskena 14 Sidoutrymmen 15 Överhöjdsbehov 16 Sidovy golv 17 Handkättingspel 18 Dragrep med lina och rundstålkätting 18 Takförankring 19 Axelmaskineri WA 400 Som direktdriftsmaskineri 20 Axelmaskineri WA 400 Med kedjeadapter 21 Axelmaskineri WA 400 ör mittmontage Portbladshastigheter WA DPU med direktdrivning Portblad av stållameller med isolering 80 mm (höjd 500 mm) 24 Beslagtyp HB Höglyftsbeslag för löpskena med direktdrivning 25 Takförankring 26 Direktdrivning S75 och S140, portbladshastigheter 27 I denna handbok ges detaljerade exempel på olika typer av portblad och beslag med tillhörande monteringsexempel. Eftertryck, även delvis, endast med vårt tillstånd. Skyddad enligt lagen om upphovsrätt. Alla mått i mm. Rätten till ändringar förbehålles. 2 Inbyggnadsdata: Industri-takskjutport DPU /

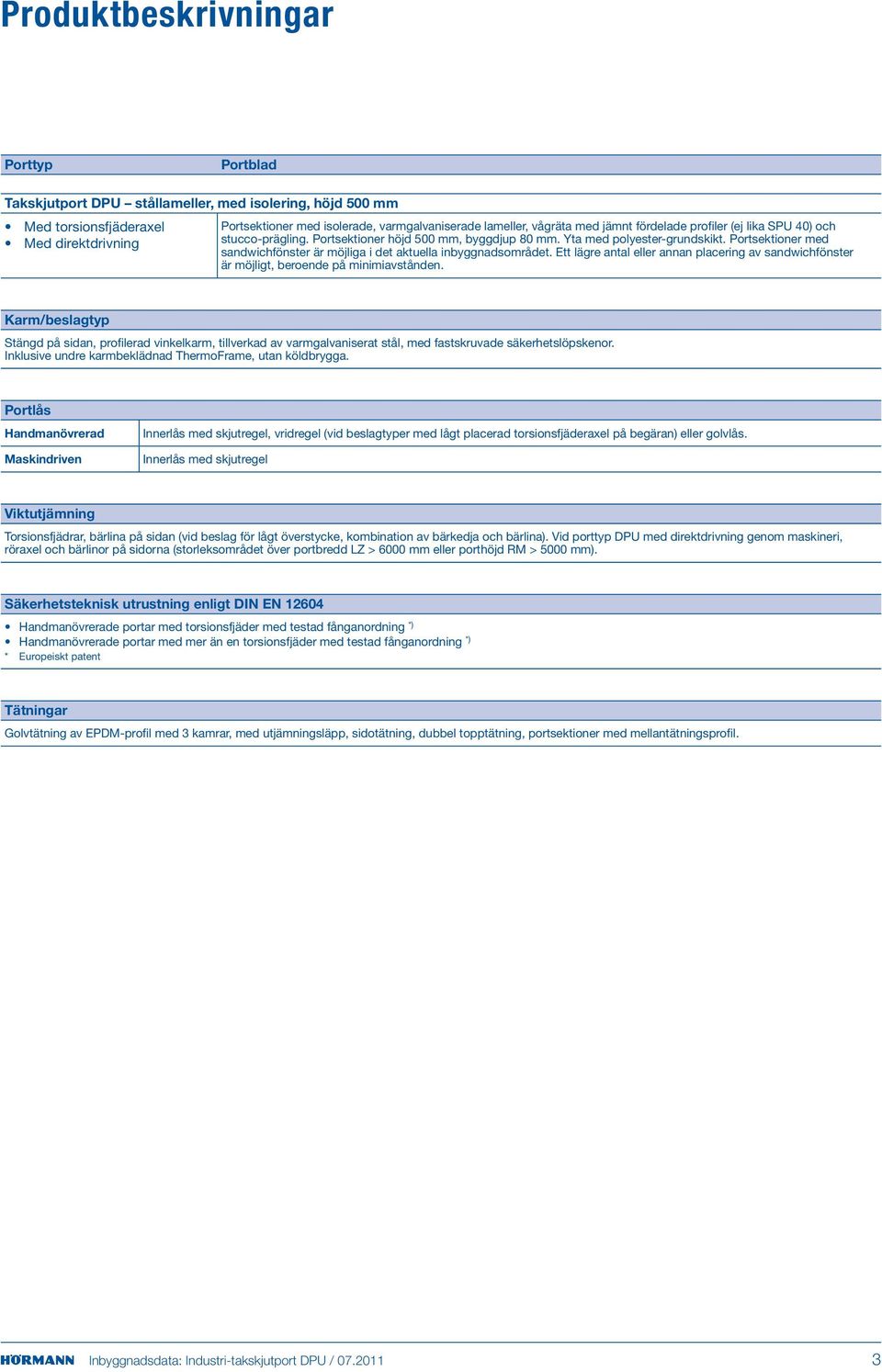

3 Produktbeskrivningar Porttyp Portblad Takskjutport DPU stållameller, med isolering, höjd 500 mm Med torsionsfjäderaxel Portsektioner med isolerade, varmgalvaniserade lameller, vågräta med jämnt fördelade profiler (ej lika SPU 40) och Med direktdrivning stucco-prägling. Portsektioner höjd 500 mm, byggdjup 80 mm. Yta med polyester-grundskikt. Portsektioner med sandwichfönster är möjliga i det aktuella inbyggnadsområdet. Ett lägre antal eller annan placering av sandwichfönster är möjligt, beroende på minimiavstånden. Karm/beslagtyp Stängd på sidan, profilerad vinkelkarm, tillverkad av varmgalvaniserat stål, med fastskruvade säkerhetslöpskenor. Inklusive undre karmbeklädnad Thermorame, utan köldbrygga. Portlås Handmanövrerad Maskindriven Innerlås med skjutregel, vridregel (vid beslagtyper med lågt placerad torsionsfjäderaxel på begäran) eller golvlås. Innerlås med skjutregel Viktutjämning Torsionsfjädrar, bärlina på sidan (vid beslag för lågt överstycke, kombination av bärkedja och bärlina). Vid porttyp DPU med direktdrivning genom maskineri, röraxel och bärlinor på sidorna (storleksområdet över portbredd LZ > 6000 mm eller porthöjd > 5000 mm). Säkerhetsteknisk utrustning enligt DIN EN Handmanövrerade portar med torsionsfjäder med testad fånganordning *) Handmanövrerade portar med mer än en torsionsfjäder med testad fånganordning * Europeiskt patent *) Tätningar Golvtätning av EP-profil med 3 kamrar, med utjämningsläpp, sidotätning, dubbel topptätning, portsektioner med mellantätningsprofil. Inbyggnadsdata: Industri-takskjutport DPU /

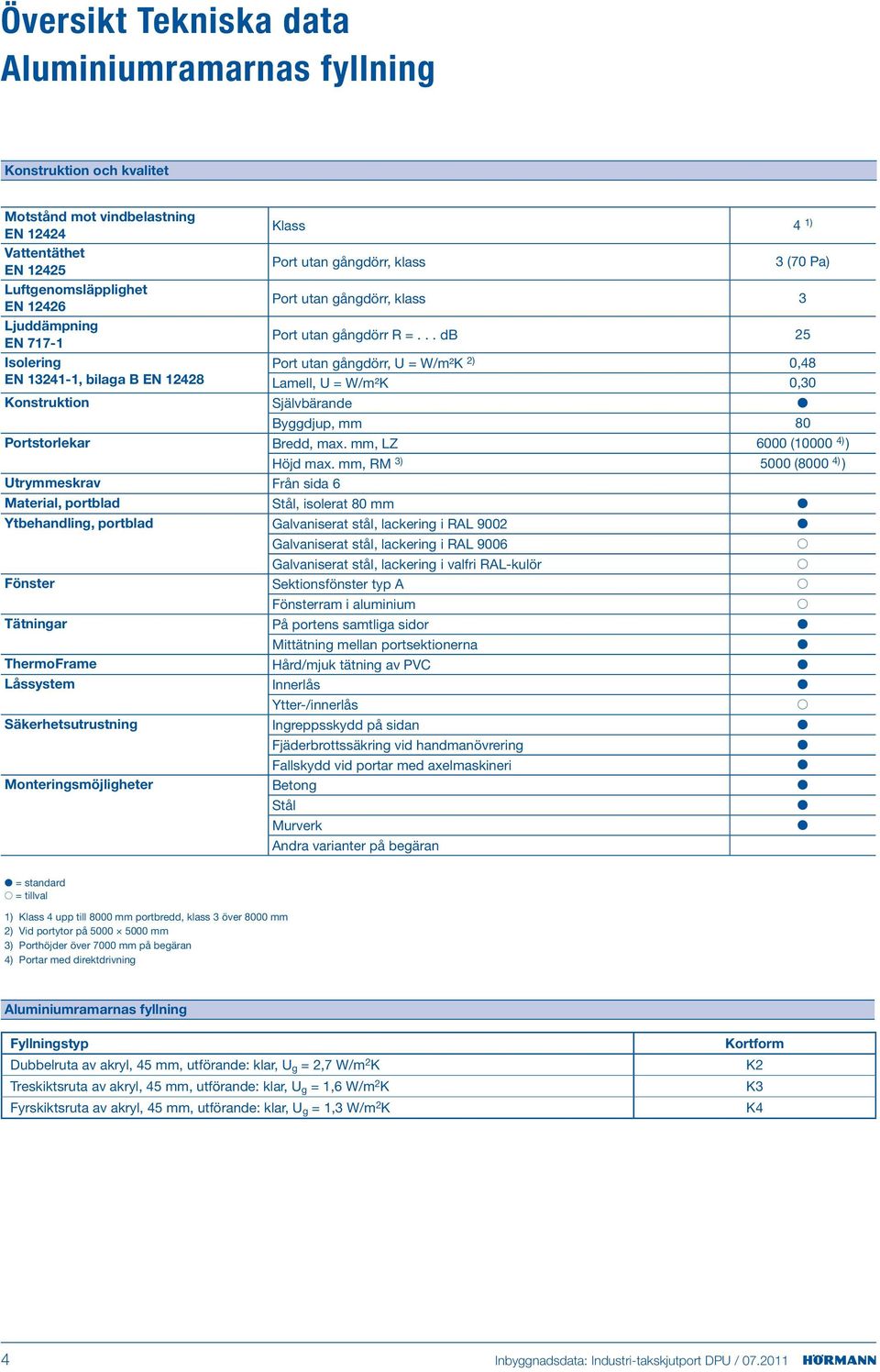

4 Översikt Tekniska data Aluminiumramarnas fyllning Konstruktion och kvalitet Motstånd mot vindbelastning EN Klass 4 1) Vattentäthet EN Port utan gångdörr, klass 3 (70 Pa) Luftgenomsläpplighet EN Port utan gångdörr, klass 3 Ljuddämpning EN Port utan gångdörr R =... db 25 Isolering Port utan gångdörr, U = W/m²K 2) 0,48 EN , bilaga B EN Lamell, U = W/m²K 0,30 Konstruktion Självbärande Byggdjup, mm 80 Portstorlekar Bredd, max. mm, LZ 6000 ( ) ) Höjd max. mm, 3) 5000 (8000 4) ) Utrymmeskrav rån sida 6 Material, portblad Stål, isolerat 80 mm Ytbehandling, portblad Galvaniserat stål, lackering i RAL 9002 Galvaniserat stål, lackering i RAL 9006 Galvaniserat stål, lackering i valfri RAL-kulör önster Sektionsfönster typ A önsterram i aluminium Tätningar På portens samtliga sidor Mittätning mellan portsektionerna Thermorame Hård/mjuk tätning av PVC Låssystem Innerlås Ytter-/innerlås Säkerhetsutrustning Ingreppsskydd på sidan jäderbrottssäkring vid handmanövrering allskydd vid portar med axelmaskineri Monteringsmöjligheter Betong Stål Murverk Andra varianter på begäran = standard = tillval 1) Klass 4 upp till 8000 mm portbredd, klass 3 över 8000 mm 2) Vid portytor på mm 3) Porthöjder över 7000 mm på begäran 4) Portar med direktdrivning Aluminiumramarnas fyllning yllningstyp Dubbelruta av akryl, 45 mm, utförande: klar, U g = 2,7 W/m 2 K Treskiktsruta av akryl, 45 mm, utförande: klar, U g = 1,6 W/m 2 K yrskiktsruta av akryl, 45 mm, utförande: klar, U g = 1,3 W/m 2 K Kortform K2 K3 K4 4 Inbyggnadsdata: Industri-takskjutport DPU /

5 Översikt beslagtyper DPU med torsionsfjäderaxel NB Normalbeslag Porthöjd 3000 mm VB Vertikalbeslag (vid handmanövrerade portar krävs även ett dragrep!) Portbredd LZ 6000 mm Porthöjd 5000 mm HB Höglyftsbeslag för löpskenor (vid porthöjder 2500 mm krävs en teknisk kontroll) WB Som beslagtyp VB, med underliggande torsionsfjäderaxel (vid handmanövrerade portar krävs även ett dragrep!) Portbredd LZ 6000 mm Porthöjd 5000 mm KG Som beslagtyp HB med brant löpskena och slitsbredd minst 165 mm (för lastramp-portar) (vid porthöjder 2500 mm krävs en teknisk kontroll) Portbredd LZ 3500 mm Porthöjd 5000 mm MG Som beslagtyp WB med brant löpskena och slitsbredd minst 165 mm (för lastramp-portar) (vid handmanövrerade portar krävs även ett dragrep!) Portbredd LZ 3500 mm Porthöjd 5000 mm RB Som beslagtyp HB med underliggande torsionsfjäderaxel Porthöjd 5000 mm TG Som beslagtyp RB med brant löpskena och slitsbredd minst 165 mm (för lastramp-portar) Portbredd LZ 3500 mm Porthöjd 5000 mm DPU med direktdrivning HB Höglyftsbeslag för löpskenor utan torsionsfjäder Storleksområden: Portbredd LZ 6000 mm porthöjd 8000 mm > 8000 mm på begäran Portbredd LZ mm porthöjd 5000 mm Inbyggnadsdata: Industri-takskjutport DPU /

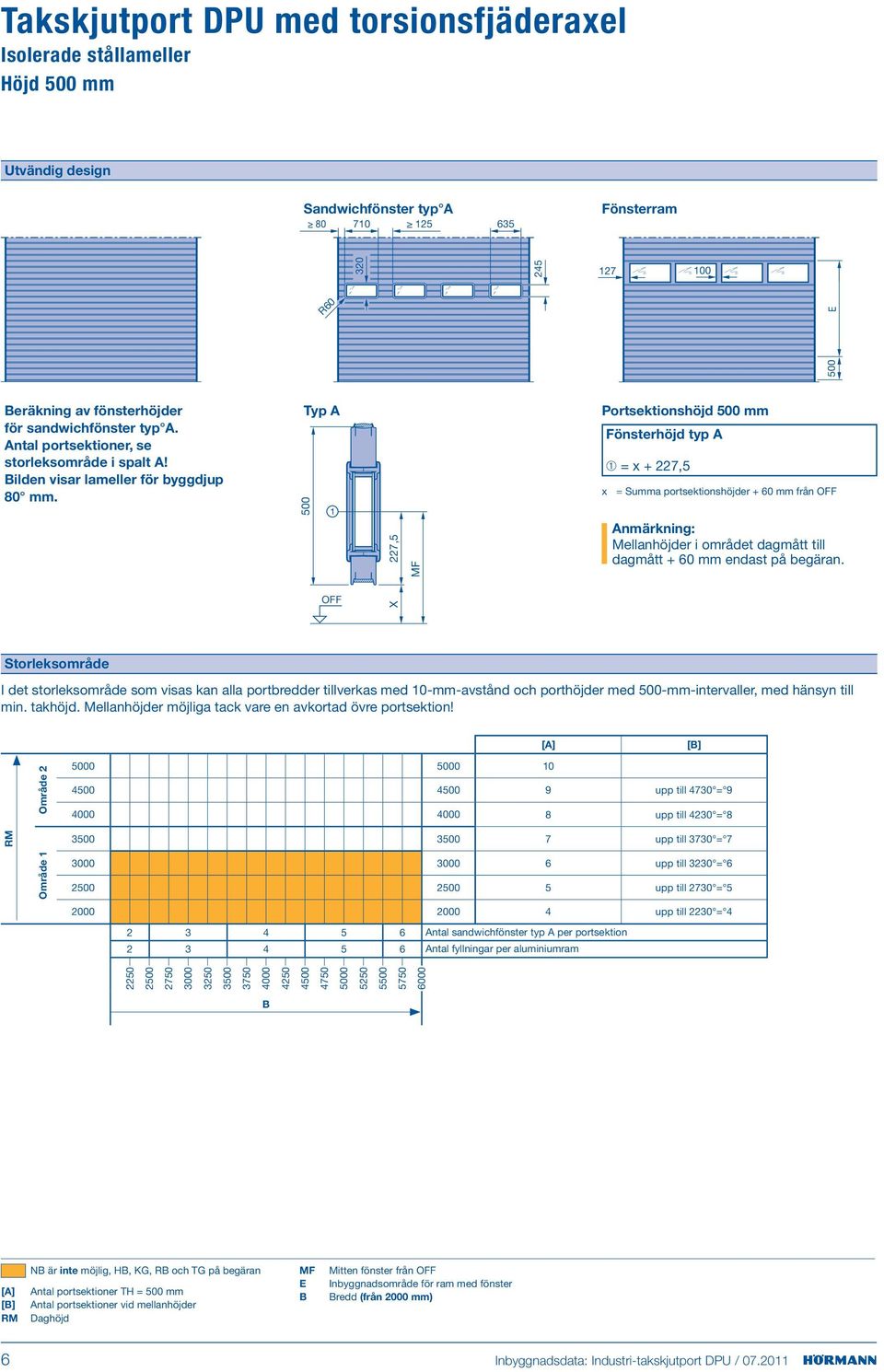

6 Takskjutport DPU med torsionsfjäderaxel Isolerade stållameller Höjd 500 mm Utvändig design Sandwichfönster typ A önsterram R E Beräkning av fönsterhöjder för sandwichfönster typ A. Antal portsektioner, se storleksområde i spalt A! Bilden visar lameller för byggdjup 80 mm. Typ A 500 Portsektionshöjd 500 mm x önsterhöjd typ A ➀ = x + 227,5 = Summa portsektionshöjder + 60 mm från O 227,5 M Anmärkning: Mellanhöjder i området dagmått till dagmått + 60 mm endast på begäran. O X Storleksområde I det storleksområde som visas kan alla portbredder tillverkas med 10-mm-avstånd och porthöjder med 500-mm-intervaller, med hänsyn till min. takhöjd. Mellanhöjder möjliga tack vare en avkortad övre portsektion! [A] [B] Område upp till 4730 = upp till 4230 = upp till 3730 = 7 Område upp till 3230 = upp till 2730 = upp till 2230 = Antal sandwichfönster typ A per portsektion Antal fyllningar per aluminiumram B [A] [B] NB är inte möjlig, HB, KG, RB och TG på begäran Antal portsektioner TH = 500 mm Antal portsektioner vid mellanhöjder Daghöjd M E B Mitten fönster från O Inbyggnadsområde för ram med fönster Bredd (från 2000 mm) 6 Inbyggnadsdata: Industri-takskjutport DPU /

7 Beslagtyp: NB Normalbeslag WE ET DH Anmärkningar: Det fria utrymmet för portmontering ska i allmänhet hållas absolut fritt från elledningar, värmefläktar osv. Observera ovillkorligen porttypernas tillåtna storleksområden på sidan 6. DE BW 125 = LDH H 550 Överstyckshöjder min. 200*/340** LZ LDB DA O Beslagstorlek Överstyckshöjd NB NB HB/KG HB *** KG RB/TG 4/ VB 6/ VB *** WB 6/ MG 6/ Portvikter för takbelastningar: DPU = 400 N/m 2 Observera min. sidoanslag, se sidan 15 H WE DA NB 1/ LDH ri genomfartshöjd Daghöjd BW Infästning axelkonsol NB 1 + NB 2 = ET Min. inskjutsdjup NB 1 + NB 2 = Vid axelmaskineri NB 1 + NB 2 = DH Takförankring, bak NB 1 + NB 2 = Takförankring, mitten (se sidan 19) WE Axelavstånd (se tabell) H Min. överstyckshöjd (se tabell) DA Takavstånd (se tabell) DE Takhöjd LZ ritt karmmått LDB ri genomgångsbredd med Thermorame (se sidan 15) ritt utrymme för portinbyggnad * Utan maskineri ** Med maskineri *** Vid utförande med dubbel fjäderaxel Mått i mm Inbyggnadsdata: Industri-takskjutport DPU /

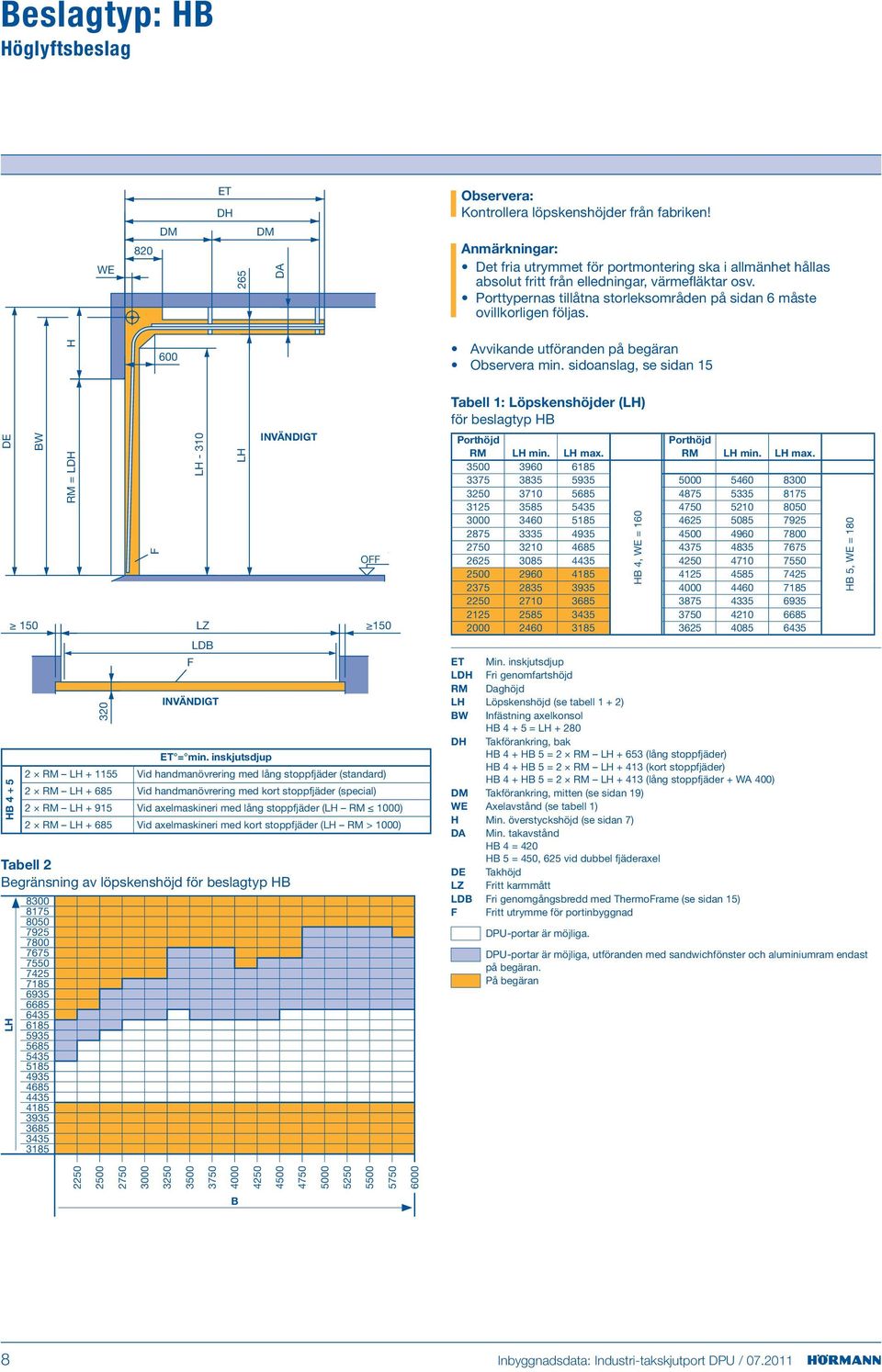

8 Beslagtyp: HB Höglyftsbeslag WE 820 ET DH 265 DA Observera: Kontrollera löpskenshöjder från fabriken! Anmärkningar: Det fria utrymmet för portmontering ska i allmänhet hållas absolut fritt från elledningar, värmefläktar osv. Porttypernas tillåtna storleksområden på sidan 6 måste ovillkorligen följas. DE HB BW 150 = LDH H LH LZ LDB LH ET = min. inskjutsdjup O O LH Vid handmanövrering med lång stoppfjäder (standard) 2 LH Vid handmanövrering med kort stoppfjäder (special) 2 LH Vid axelmaskineri med lång stoppfjäder (LH 1000) 2 LH Vid axelmaskineri med kort stoppfjäder (LH > 1000) Tabell 2 Begränsning av löpskenshöjd för beslagtyp HB LH Avvikande utföranden på begäran Observera min. sidoanslag, se sidan 15 Tabell 1: Löpskenshöjder (LH) för beslagtyp HB Porthöjd Porthöjd LH min. LH max. LH min. LH max HB 4, WE = 160 ET Min. inskjutsdjup LDH ri genomfartshöjd Daghöjd LH Löpskenshöjd (se tabell 1 + 2) BW Infästning axelkonsol HB = LH DH Takförankring, bak HB 4 + HB 5 = 2 LH (lång stoppfjäder) HB 4 + HB 5 = 2 LH (kort stoppfjäder) HB 4 + HB 5 = 2 LH (lång stoppfjäder + WA 400) Takförankring, mitten (se sidan 19) WE Axelavstånd (se tabell 1) H Min. överstyckshöjd (se sidan 7) DA Min. takavstånd HB 4 = 420 HB 5 = 450, 625 vid dubbel fjäderaxel DE Takhöjd LZ ritt karmmått LDB ri genomgångsbredd med Thermorame (se sidan 15) ritt utrymme för portinbyggnad DPU-portar är möjliga. DPU-portar är möjliga, utföranden med sandwichfönster och aluminiumram endast på begäran. På begäran HB 5, WE = B 8 Inbyggnadsdata: Industri-takskjutport DPU /

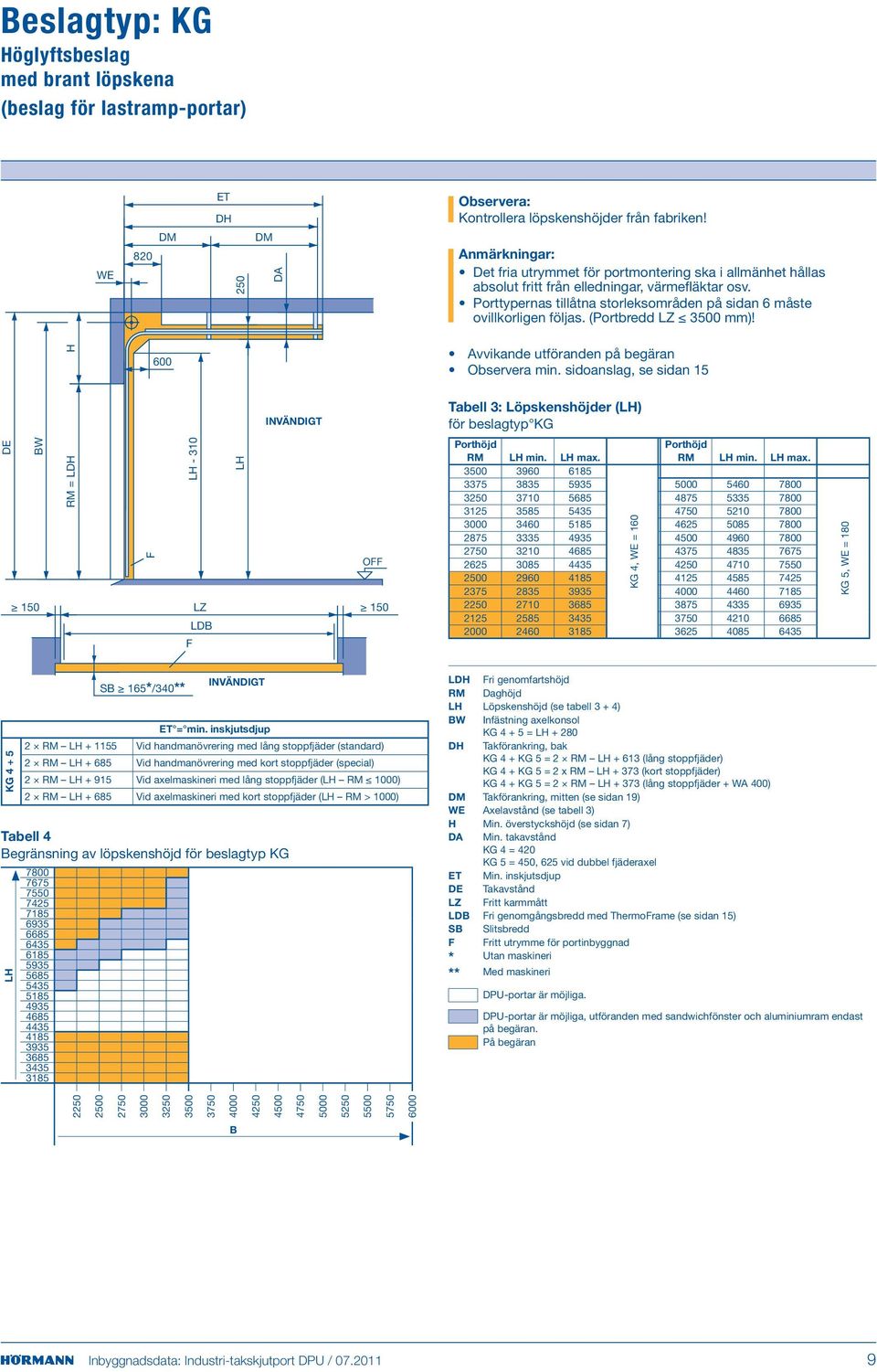

9 Beslagtyp: KG Höglyftsbeslag med brant löpskena (beslag för lastramp-portar) WE 820 ET DH 250 DA Observera: Kontrollera löpskenshöjder från fabriken! Anmärkningar: Det fria utrymmet för portmontering ska i allmänhet hållas absolut fritt från elledningar, värmefläktar osv. Porttypernas tillåtna storleksområden på sidan 6 måste ovillkorligen följas. (Portbredd LZ 3500 mm)! DE BW = LDH H 600 LH LH O 150 LZ 150 LDB Avvikande utföranden på begäran Observera min. sidoanslag, se sidan 15 Tabell 3: Löpskenshöjder (LH) för beslagtyp KG Porthöjd Porthöjd LH min. LH max. LH min. LH max KG 4, WE = 160 KG 5, WE = 180 KG SB 165*/340** ET = min. inskjutsdjup 2 LH Vid handmanövrering med lång stoppfjäder (standard) 2 LH Vid handmanövrering med kort stoppfjäder (special) 2 LH Vid axelmaskineri med lång stoppfjäder (LH 1000) 2 LH Vid axelmaskineri med kort stoppfjäder (LH > 1000) Tabell 4 Begränsning av löpskenshöjd för beslagtyp KG LH LDH ri genomfartshöjd Daghöjd LH Löpskenshöjd (se tabell 3 + 4) BW Infästning axelkonsol KG = LH DH Takförankring, bak KG 4 + KG 5 = 2 LH (lång stoppfjäder) KG 4 + KG 5 = 2 x LH (kort stoppfjäder) KG 4 + KG 5 = 2 LH (lång stoppfjäder + WA 400) Takförankring, mitten (se sidan 19) WE Axelavstånd (se tabell 3) H Min. överstyckshöjd (se sidan 7) DA Min. takavstånd KG 4 = 420 KG 5 = 450, 625 vid dubbel fjäderaxel ET Min. inskjutsdjup DE Takavstånd LZ ritt karmmått LDB ri genomgångsbredd med Thermorame (se sidan 15) SB Slitsbredd ritt utrymme för portinbyggnad * Utan maskineri ** Med maskineri DPU-portar är möjliga. DPU-portar är möjliga, utföranden med sandwichfönster och aluminiumram endast på begäran. På begäran B Inbyggnadsdata: Industri-takskjutport DPU /

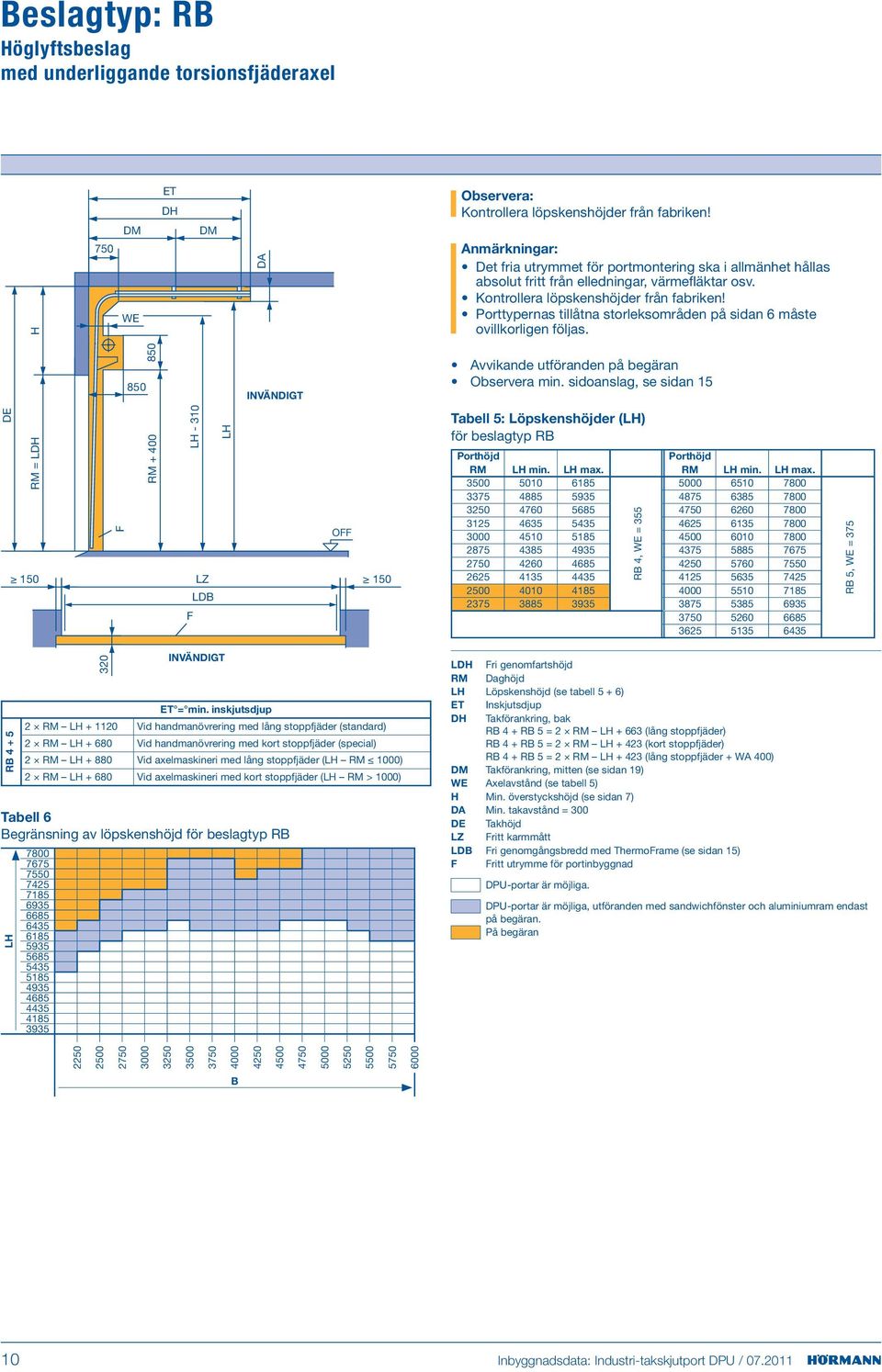

10 Beslagtyp: RB Höglyftsbeslag med underliggande torsionsfjäderaxel DE = LDH H 750 WE ET DH LH LH DA O 150 LZ 150 LDB Observera: Kontrollera löpskenshöjder från fabriken! Anmärkningar: Det fria utrymmet för portmontering ska i allmänhet hållas absolut fritt från elledningar, värmefläktar osv. Kontrollera löpskenshöjder från fabriken! Porttypernas tillåtna storleksområden på sidan 6 måste ovillkorligen följas. Avvikande utföranden på begäran Observera min. sidoanslag, se sidan 15 Tabell 5: Löpskenshöjder (LH) för beslagtyp RB Porthöjd Porthöjd LH min. LH max. LH min. LH max RB 4, WE = 355 RB 5, WE = 375 RB ET = min. inskjutsdjup 2 LH Vid handmanövrering med lång stoppfjäder (standard) 2 LH Vid handmanövrering med kort stoppfjäder (special) 2 LH Vid axelmaskineri med lång stoppfjäder (LH 1000) 2 LH Vid axelmaskineri med kort stoppfjäder (LH > 1000) Tabell 6 Begränsning av löpskenshöjd för beslagtyp RB LH LDH ri genomfartshöjd Daghöjd LH Löpskenshöjd (se tabell 5 + 6) ET Inskjutsdjup DH Takförankring, bak RB 4 + RB 5 = 2 LH (lång stoppfjäder) RB 4 + RB 5 = 2 LH (kort stoppfjäder) RB 4 + RB 5 = 2 LH (lång stoppfjäder + WA 400) Takförankring, mitten (se sidan 19) WE Axelavstånd (se tabell 5) H Min. överstyckshöjd (se sidan 7) DA Min. takavstånd = 300 DE Takhöjd LZ ritt karmmått LDB ri genomgångsbredd med Thermorame (se sidan 15) ritt utrymme för portinbyggnad DPU-portar är möjliga. DPU-portar är möjliga, utföranden med sandwichfönster och aluminiumram endast på begäran. På begäran B 10 Inbyggnadsdata: Industri-takskjutport DPU /

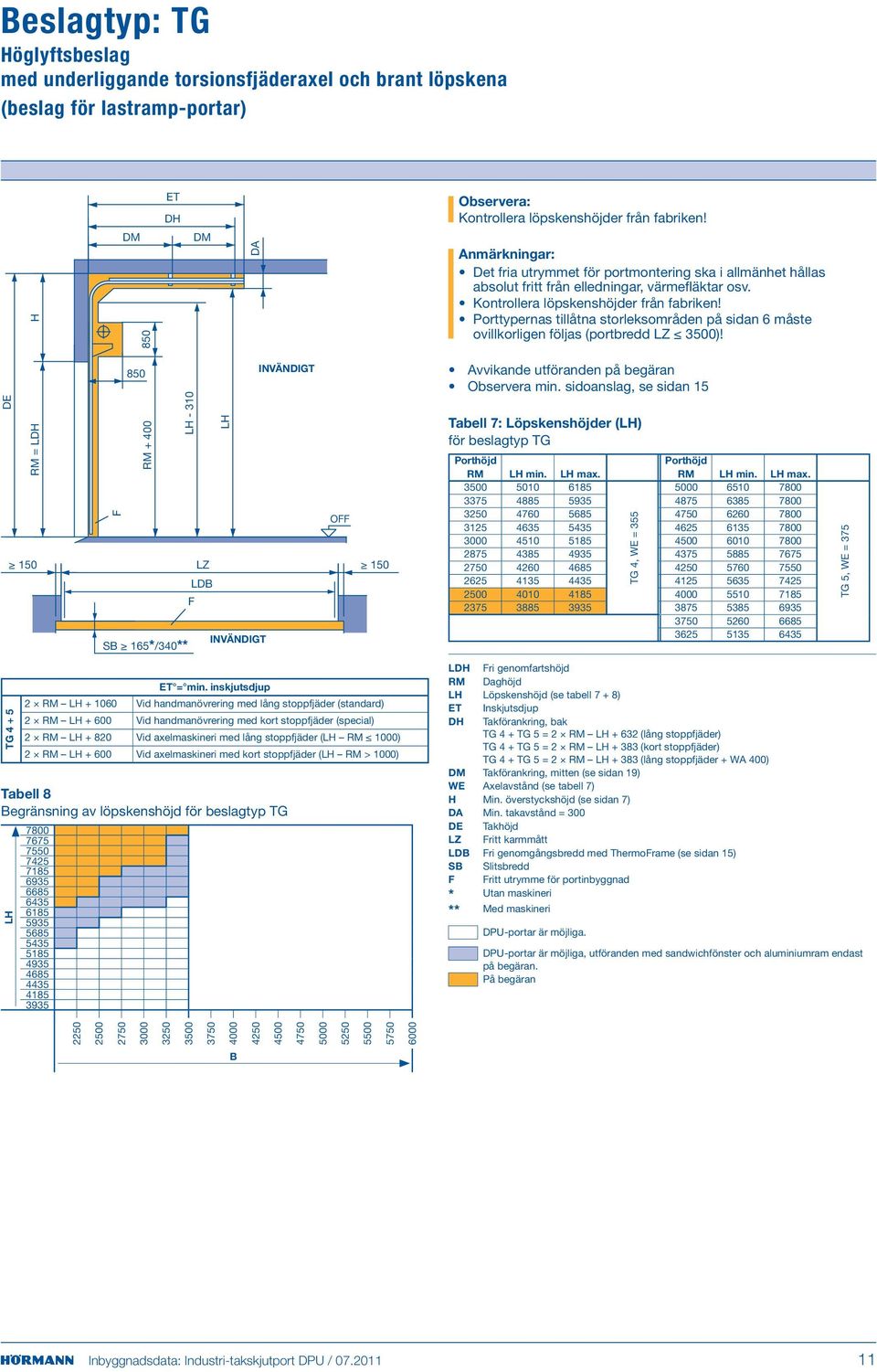

11 Beslagtyp: TG Höglyftsbeslag med underliggande torsionsfjäderaxel och brant löpskena (beslag för lastramp-portar) DE = LDH H ET DH LH LH DA O 150 LZ 150 SB 165*/340** LDB Observera: Kontrollera löpskenshöjder från fabriken! Anmärkningar: Det fria utrymmet för portmontering ska i allmänhet hållas absolut fritt från elledningar, värmefläktar osv. Kontrollera löpskenshöjder från fabriken! Porttypernas tillåtna storleksområden på sidan 6 måste ovillkorligen följas (portbredd LZ 3500)! Avvikande utföranden på begäran Observera min. sidoanslag, se sidan 15 Tabell 7: Löpskenshöjder (LH) för beslagtyp TG Porthöjd Porthöjd LH min. LH max. LH min. LH max TG 4, WE = 355 TG 5, WE = 375 TG ET = min. inskjutsdjup 2 LH Vid handmanövrering med lång stoppfjäder (standard) 2 LH Vid handmanövrering med kort stoppfjäder (special) 2 LH Vid axelmaskineri med lång stoppfjäder (LH 1000) 2 LH Vid axelmaskineri med kort stoppfjäder (LH > 1000) Tabell 8 Begränsning av löpskenshöjd för beslagtyp TG LH LDH ri genomfartshöjd Daghöjd LH Löpskenshöjd (se tabell 7 + 8) ET Inskjutsdjup DH Takförankring, bak TG 4 + TG 5 = 2 LH (lång stoppfjäder) TG 4 + TG 5 = 2 LH (kort stoppfjäder) TG 4 + TG 5 = 2 LH (lång stoppfjäder + WA 400) Takförankring, mitten (se sidan 19) WE Axelavstånd (se tabell 7) H Min. överstyckshöjd (se sidan 7) DA Min. takavstånd = 300 DE Takhöjd LZ ritt karmmått LDB ri genomgångsbredd med Thermorame (se sidan 15) SB Slitsbredd ritt utrymme för portinbyggnad * Utan maskineri ** Med maskineri DPU-portar är möjliga. DPU-portar är möjliga, utföranden med sandwichfönster och aluminiumram endast på begäran. På begäran B Inbyggnadsdata: Industri-takskjutport DPU /

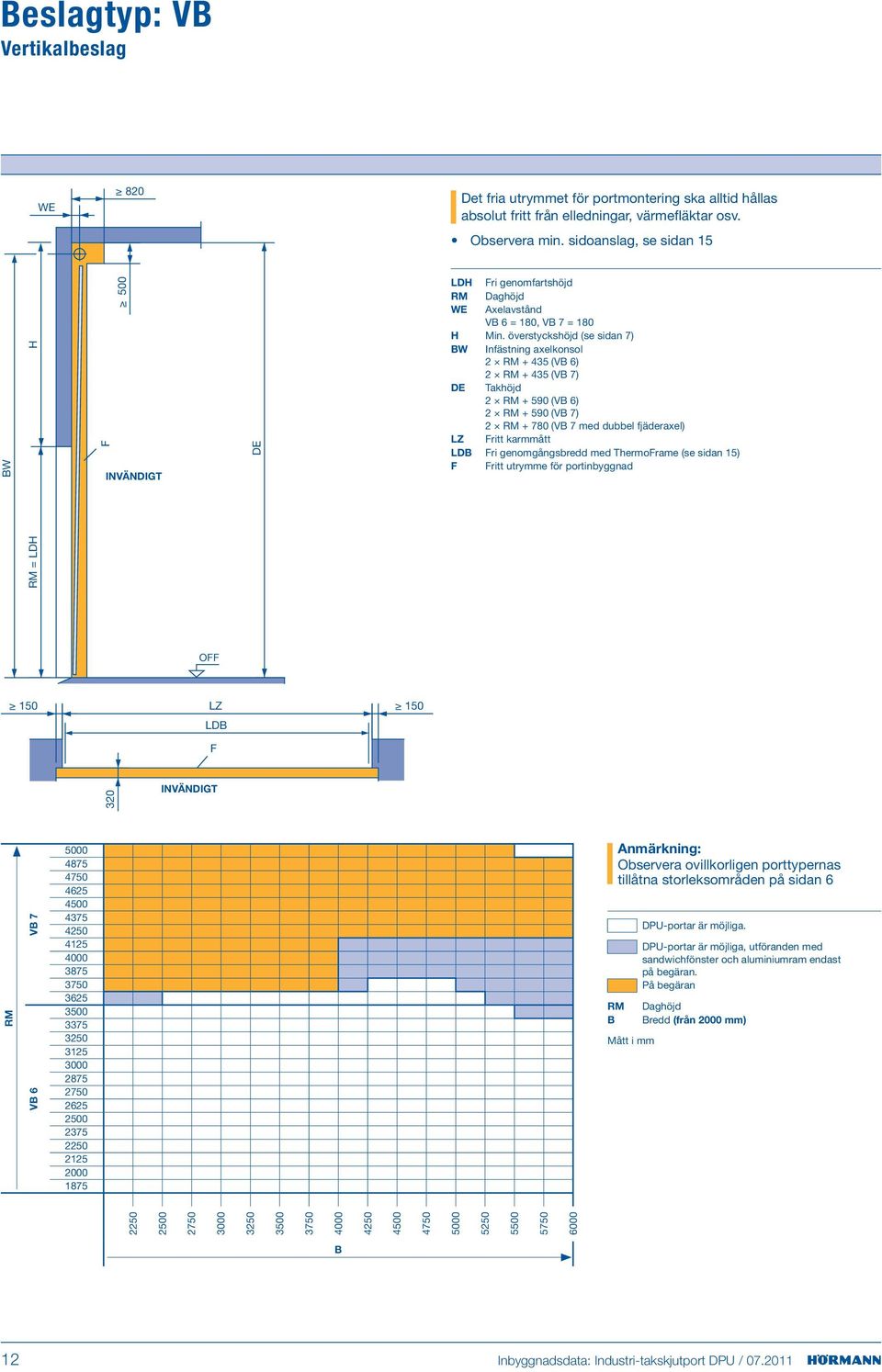

12 Beslagtyp: VB Vertikalbeslag WE 820 Det fria utrymmet för portmontering ska alltid hållas absolut fritt från elledningar, värmefläktar osv. Observera min. sidoanslag, se sidan 15 BW = LDH H 500 DE LDH ri genomfartshöjd Daghöjd WE Axelavstånd VB 6 = 180, VB 7 = 180 H Min. överstyckshöjd (se sidan 7) BW Infästning axelkonsol (VB 6) (VB 7) DE Takhöjd (VB 6) (VB 7) (VB 7 med dubbel fjäderaxel) LZ ritt karmmått LDB ri genomgångsbredd med Thermorame (se sidan 15) ritt utrymme för portinbyggnad O 150 LZ 150 LDB 320 VB 7 VB Anmärkning: Observera ovillkorligen porttypernas tillåtna storleksområden på sidan 6 DPU-portar är möjliga. DPU-portar är möjliga, utföranden med sandwichfönster och aluminiumram endast på begäran. På begäran Daghöjd B Bredd (från 2000 mm) Mått i mm B 12 Inbyggnadsdata: Industri-takskjutport DPU /

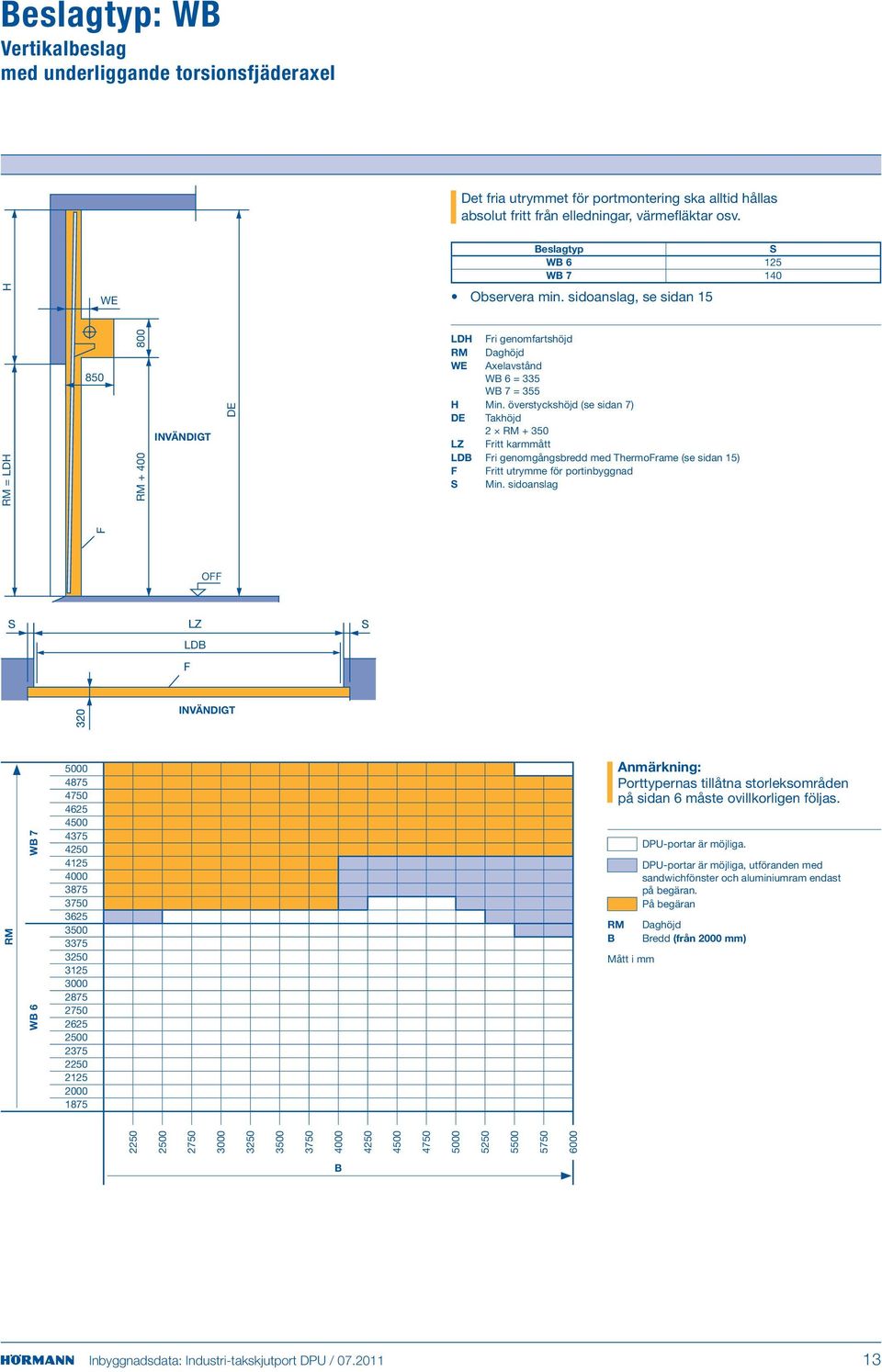

13 Beslagtyp: WB Vertikalbeslag med underliggande torsionsfjäderaxel Det fria utrymmet för portmontering ska alltid hållas absolut fritt från elledningar, värmefläktar osv. Beslagtyp S WB WB = LDH H 850 WE DE Observera min. sidoanslag, se sidan 15 LDH ri genomfartshöjd Daghöjd WE Axelavstånd WB 6 = 335 WB 7 = 355 H Min. överstyckshöjd (se sidan 7) DE Takhöjd LZ ritt karmmått LDB ri genomgångsbredd med Thermorame (se sidan 15) ritt utrymme för portinbyggnad S Min. sidoanslag O LDB WB 7 WB Anmärkning: Porttypernas tillåtna storleksområden på sidan 6 måste ovillkorligen följas. DPU-portar är möjliga. DPU-portar är möjliga, utföranden med sandwichfönster och aluminiumram endast på begäran. På begäran Daghöjd B Bredd (från 2000 mm) Mått i mm B Inbyggnadsdata: Industri-takskjutport DPU /

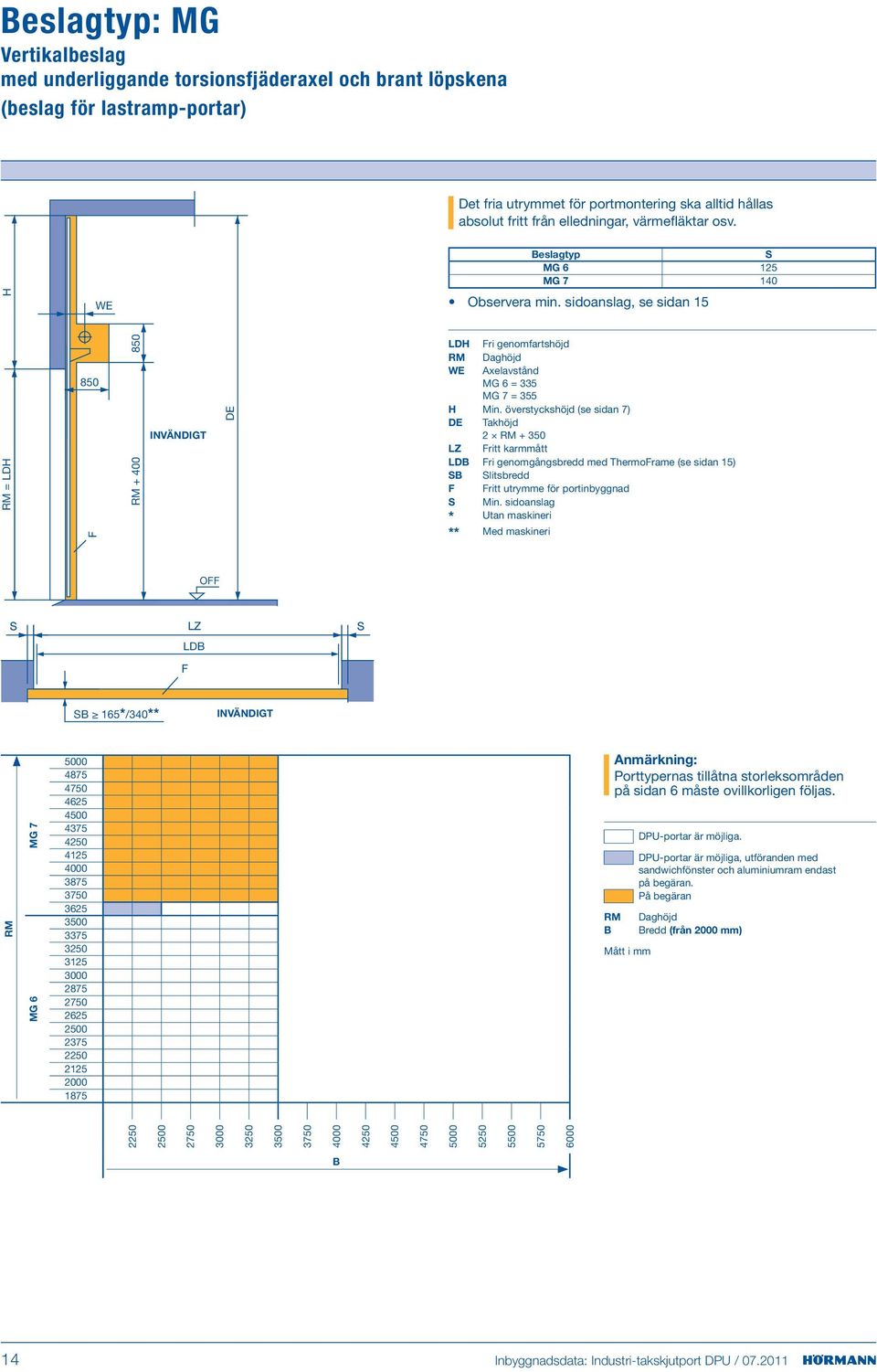

14 Beslagtyp: MG Vertikalbeslag med underliggande torsionsfjäderaxel och brant löpskena (beslag för lastramp-portar) Det fria utrymmet för portmontering ska alltid hållas absolut fritt från elledningar, värmefläktar osv. Beslagtyp S MG MG = LDH H 850 WE DE Observera min. sidoanslag, se sidan 15 LDH ri genomfartshöjd Daghöjd WE Axelavstånd MG 6 = 335 MG 7 = 355 H Min. överstyckshöjd (se sidan 7) DE Takhöjd LZ ritt karmmått LDB ri genomgångsbredd med Thermorame (se sidan 15) SB Slitsbredd ritt utrymme för portinbyggnad S Min. sidoanslag * Utan maskineri ** Med maskineri O LDB SB 165*/340** MG 7 MG Anmärkning: Porttypernas tillåtna storleksområden på sidan 6 måste ovillkorligen följas. DPU-portar är möjliga. DPU-portar är möjliga, utföranden med sandwichfönster och aluminiumram endast på begäran. På begäran Daghöjd B Bredd (från 2000 mm) Mått i mm B 14 Inbyggnadsdata: Industri-takskjutport DPU /

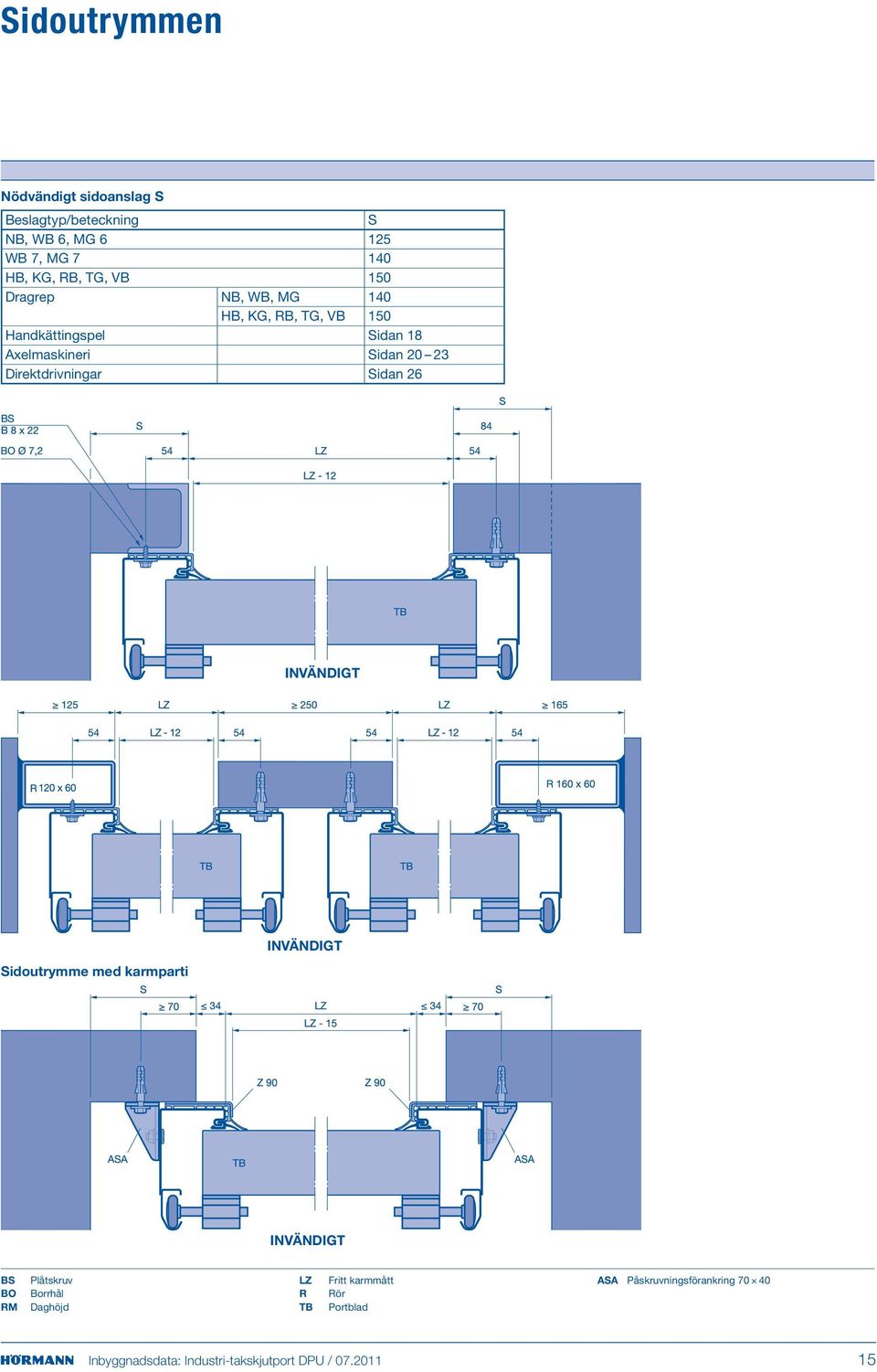

15 Sidoutrymmen Nödvändigt sidoanslag S Beslagtyp/beteckning S NB, WB 6, MG WB 7, MG HB, KG, RB, TG, VB 150 Dragrep NB, WB, MG 140 HB, KG, RB, TG, VB 150 Handkättingspel Sidan 18 Axelmaskineri Sidan Direktdrivningar Sidan 26 Sidoutrymme med karmparti BS BO Plåtskruv Borrhål Daghöjd LZ R TB ritt karmmått Rör Portblad ASA Påskruvningsförankring Inbyggnadsdata: Industri-takskjutport DPU /

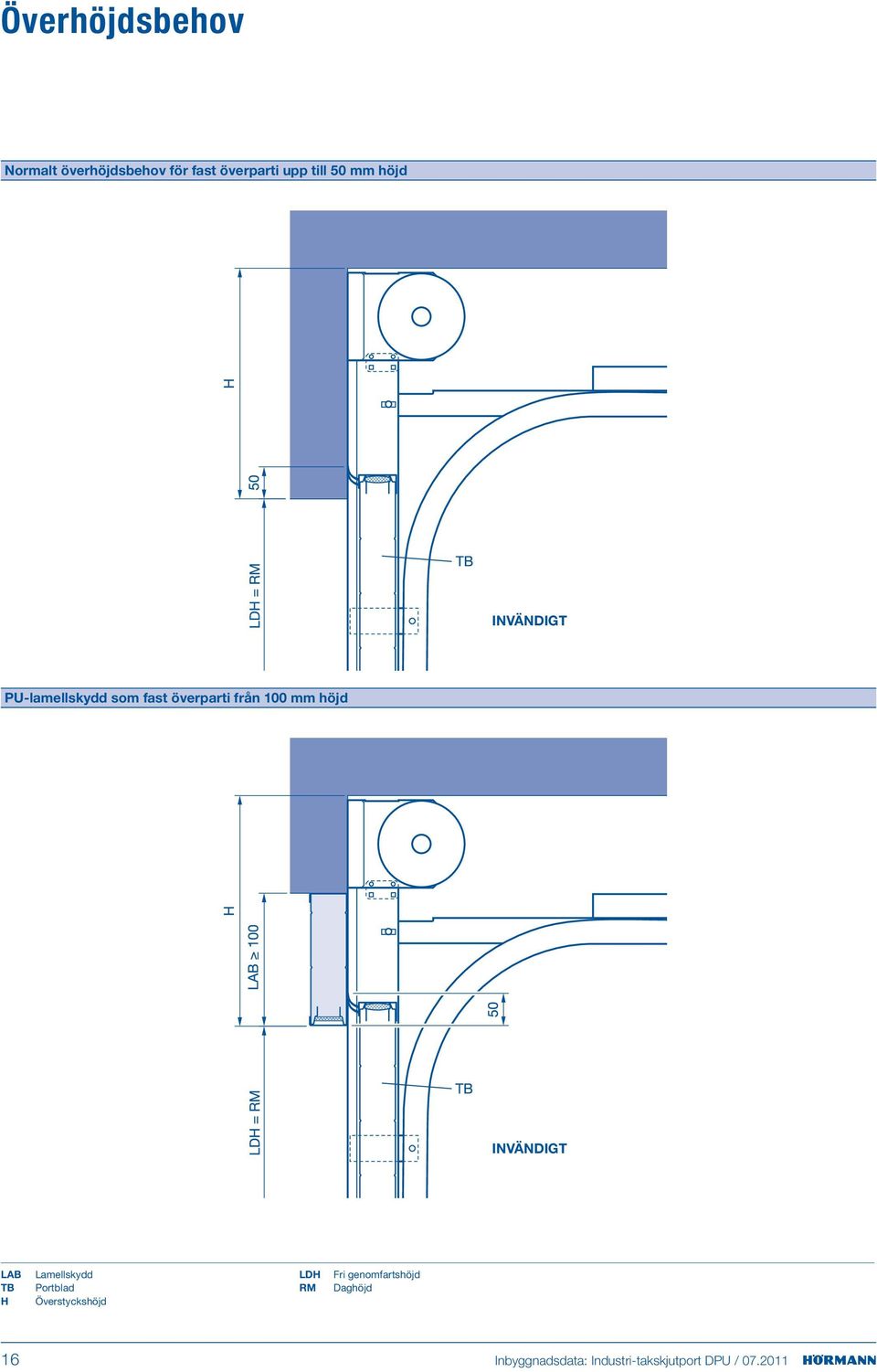

16 Överhöjdsbehov Normalt överhöjdsbehov för fast överparti upp till 50 mm höjd PU-lamellskydd som fast överparti från 100 mm höjd LAB TB H Lamellskydd Portblad Överstyckshöjd LDH ri genomfartshöjd Daghöjd 16 Inbyggnadsdata: Industri-takskjutport DPU /

17 Sidovy golv 13 5 EW EW EW Dränering Daghöjd Inbyggnadsdata: Industri-takskjutport DPU /

18 Handkättingspel Dragrep med lina eller rundstålkätting Handkättingspel Beslagtyper NB, HB, RB, KG, TG, WB, MG Beslagtyp S NB, WB 6, MG HB, RB, KG, TG, WB 7, MG S Dragrep med lina och rundstålkätting Beslagtyper upp till 20 m 2 portyta NB, HB, KG med lina eller rundstålkätting Beslagtyp S NB 140 HB, KG VB med lina eller rundstålkätting RB, TG, WB, MG med lina eller rundstålkätting Beslagtyp S WB 6, MG WB 7, MG RB, TG Inbyggnadsdata: Industri-takskjutport DPU /

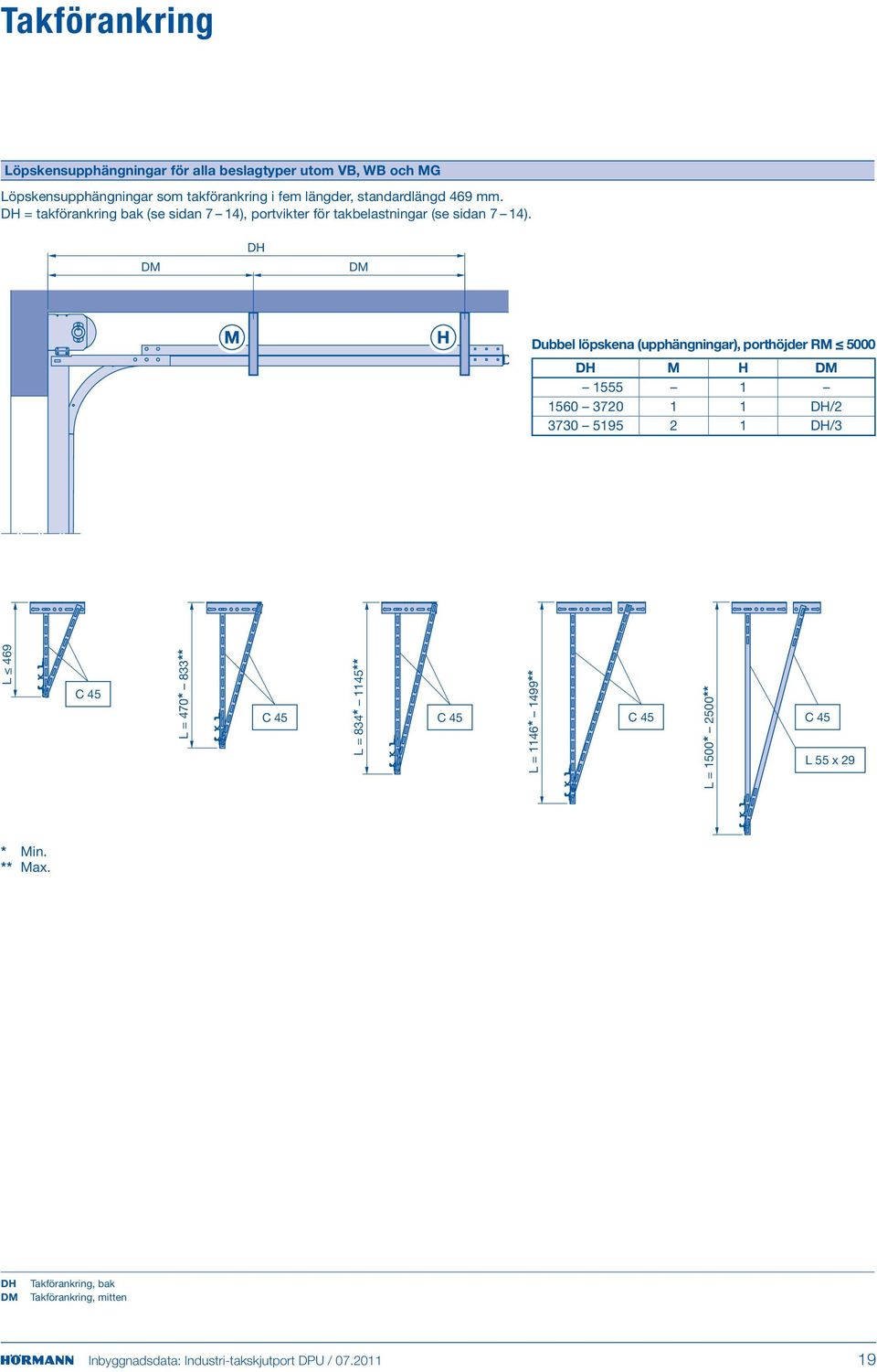

19 Takförankring Löpskensupphängningar för alla beslagtyper utom VB, WB och MG Löpskensupphängningar som takförankring i fem längder, standardlängd 469 mm. DH = takförankring bak (se sidan 7 14), portvikter för takbelastningar (se sidan 7 14). DH Dubbel löpskena (upphängningar), porthöjder 5000 DH M H DH/ DH/3 L 469 C 45 L = 470* 833** C 45 L = 834* 1145** C 45 L = 1146* 1499** C 45 L = 1500* 2500** C 45 L 55 x 29 * Min. ** Max. DH Takförankring, bak Takförankring, mitten Inbyggnadsdata: Industri-takskjutport DPU /

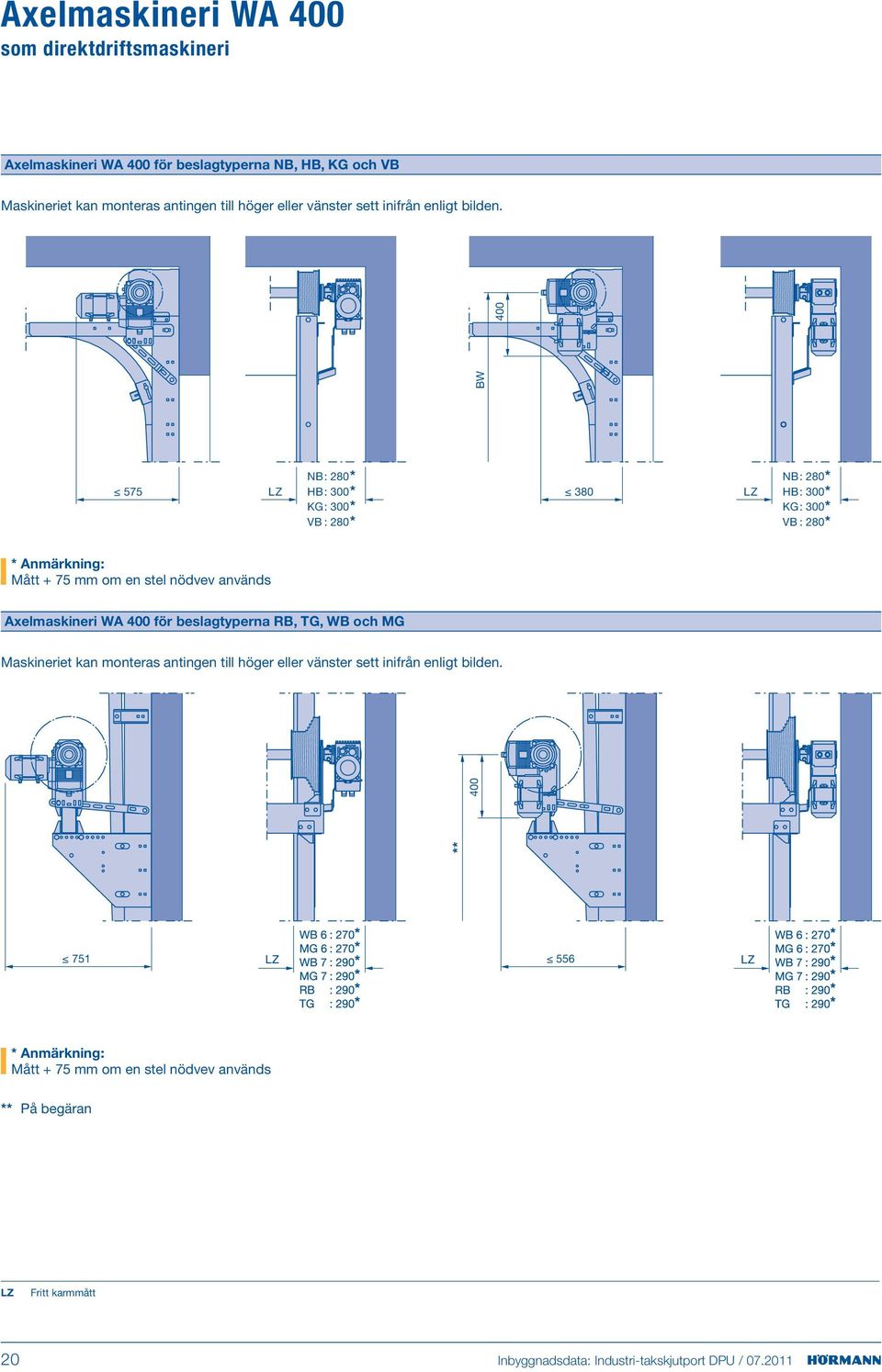

20 Axelmaskineri WA 400 som direktdriftsmaskineri Axelmaskineri WA 400 för beslagtyperna NB, HB, KG och VB Maskineriet kan monteras antingen till höger eller vänster sett inifrån enligt bilden. BW LZ NB: 280* HB: 300* KG: 300* VB : 280* 380 LZ NB: 280* HB: 300* KG: 300* VB : 280* * Anmärkning: Mått + 75 mm om en stel nödvev används Axelmaskineri WA 400 för beslagtyperna RB, TG, WB och MG Maskineriet kan monteras antingen till höger eller vänster sett inifrån enligt bilden. ** * Anmärkning: Mått + 75 mm om en stel nödvev används ** På begäran LZ ritt karmmått 20 Inbyggnadsdata: Industri-takskjutport DPU /

21 Axelmaskineri WA 400 med kedjeadapter Axelmaskineri WA 400 för beslagtyperna NB, HB, KG och VB Maskineriet kan monteras antingen till höger eller vänster sett inifrån enligt bilden. Vid monteringsexempel 5: montering mot portens låssida. Monteringsexempel ➄ höger Monteringsexempel ➅ höger 910 BW 950 BW 590 LZ NB: 200** HB: 220** KG: 220** VB : 200** 375 LZ NB: 330* HB: 340* KG: 340* VB : 330* Anmärkning: * Mått + 75 mm om en stel nödvev används ** Mått + 40 mm om en stel nödvev används Axelmaskineri WA 400 för beslagtyperna RB, TG, WB och MG Maskineriet kan monteras antingen till höger eller vänster sett inifrån enligt bilden. Vid monteringsexempel 5: montering mot portens låssida. Monteringsexempel ➄ höger Monteringsexempel ➅ höger 950 *** 950 *** Anmärkning: * Mått + 75 mm om en stel nödvev används ** Mått + 40 mm om en stel nödvev används *** På begäran BW LZ Infästning axelkonsol ritt karmmått Inbyggnadsdata: Industri-takskjutport DPU /

22 Axelmaskineri WA 400 för mittmontage Axelmaskineri WA 400 för beslagtypen NB Styrsystem A/B 445, Styrsystem B 460 U 500 H H Beslagtyp A/B 445, 460 B 460 U H min. min. H min. min. NB NB Axelmaskineri WA 400 för beslagtyperna HB och KG Styrsystem A/B 445, Styrsystem B 460 U 536 DA DA LH Beslagtyp A/B 445, 460 B 460 U DA min. min. DA min. min. HB HB LH Axelmaskineri WA 400 för beslagtyperna RB och TG Styrsystem A/B 445, 460 Styrsystem B 460 U Anmärkning: WA 400 som mittmotor i kombination med dubbel fjäderaxel på begäran! H DA Överstyckshöjd Daghöjd Takavstånd LH Löpskenshöjd ritt utrymme tak/axelmaskineri 22 Inbyggnadsdata: Industri-takskjutport DPU /

23 Axelmaskineri WA 400 för mittmontage Portbladshastigheter Axelmaskineri WA 400 för beslagtypen VB Styrsystem A/B 445, Styrsystem B 460 U 800 VB 6: 2 x VB 7: 2 x VB 6: 2 x VB 7: 2 x Anmärkning: WA 400 som mittmotor i kombination med dubbel fjäderaxel på begäran! Axelmaskineri WA 400 för beslagtyperna WB och MG Styrsystem A/B 445, 460 Styrsystem B 460 U Portbladshastigheter WA 400 Beslag Direktdriftsmaskineri Max. hastigh. i mm/s öppna och stäng Styrsystem A/B 445 och 460 Styrsystem B 460 U utan tandemlöprulle Kedjemaskineri Max. hastigh. i mm/s öppna och stäng Direktdriftsmaskineri Kedjemaskineri Max. hastigh. i mm/s öppna och stäng med tandemlöprulle Max. hastigh. i mm/s öppna och stäng NB1 30 v/min v/min 190 ja ja 300/ /200 NB2 24 v/min v/min 210 ja ja 300/ /200 HB4 24/19 v/min [1] /19 v/min [1] 230 ja ja 300/ /200 HB5 19/16 v/min [1] /16 v/min [1] 230 ja ja 300/ /200 KG4 24/19 v/min [1] /19 v/min [1] 230 ja ja 300/ /200 KG5 19/16 v/min [1] /16 v/min [1] 230 ja ja 300/ /200 RB4 24/19 v/min [1] /19 v/min [1] 230 ja ja 300/ /200 RB5 19/16 v/min [1] /16 v/min [1] 230 ja ja 300/ /200 TG4 24/19 v/min [1] /19 v/min [1] 230 ja ja 300/ /200 TG5 19/16 v/min [1] /16 v/min [1] 230 ja ja 300/ /200 VB6 19 v/min v/min 230 ja ja 440/200 [2] VB7 16 v/min v/min 230 ja ja 480/200 [2] WB6 19 v/min v/min 230 ja ja 440/200 [2] WB7 16 v/min v/min 230 ja ja 480/200 [2] MG6 19 v/min v/min 230 ja ja 440/200 [2] MG7 16 v/min v/min 230 ja ja 480/200 [2] [1] Varvtalet motsvarar höjdförlängningen Anmärkning: [2] Tandemlöprullar krävs inte vid beslagtyperna VB, WB och MG! Dubbel fjäderaxel är endast möjlig i kombination med styrsystem B 460 U! Inbyggnadsdata: Industri-takskjutport DPU /

24 Takskjutport DPU med direktdrivning Isolerade stållameller Höjd 500 mm Utvändig design Sandwichfönster typ A önsterram R E Beräkning av fönsterhöjder för sandwichfönster typ A. Antal portsektioner, se storleksområde i spalt A. Bilden visar lameller för byggdjup 80 mm. Typ A Portsektionshöjd 500 mm x önsterhöjd typ A ➀ = x + 227,5 = Summa portsektionshöjder + 60 mm från O Anmärkning: rån portbredd LZ > 6000 mm kan fönster placeras i maximalt 2 portsektioner! ,5 M Anmärkning: Mellanhöjder i området dagmått till dagmått + 60 mm endast på begäran. O X Storleksområde I det storleksområde som visas kan alla portbredder tillverkas med 10-mm-avstånd och porthöjder med 500-mm-intervaller, med hänsyn till min. takhöjd. Mellanhöjder möjliga tack vare en avkortad övre portsektion! Portar över daghöjd 8000 mm på begäran [A] [B] upp till 8000 = upp till 7730 = upp till 7230 = upp till 6730 = upp till 6230 = upp till 5730 = upp till 5230 = upp till 4730 = upp till 4230 = upp till 3730 = upp till 3230 = upp till 2730 = upp till 2230 = Antal sandwichfönster typ A per portsektion Antal fyllningar per aluminiumram B På begäran Torsionsfjäderområde Direktdrivning S75 med 750 Nm Direktdrivning S140 med 1400 Nm [A] [B] M E B Antal portsektioner TH = 500 mm Antal portsektioner vid mellanhöjder Daghöjd Mitten fönster från O Inbyggnadsområde för ram med fönster Bredd (från 2000 mm) 24 Inbyggnadsdata: Industri-takskjutport DPU /

25 Beslagtyp: HB med direktdrivning Höglyftsbeslag WE 750 ET DH DA Anmärkningar: Det fria utrymmet för portmontering ska i allmänhet hållas absolut fritt från elledningar, värmefläktar osv. Porttypernas tillåtna storleksområden på sidan 24 måste ovillkorligen följas. 265 Portvikter för takbelastningar: DPU = 500 N/m 2 Avvikande utföranden på begäran Observera min. sidoanslag, se sidan 15 DE BW = LDH H 550 LH LH O 450 LZ LDB LDH ri genomfartshöjd Daghöjd LH Löpskenshöjd = takhöjd 840 LH min. = LH max. = (LH max. < 10000) BW Infästning axelkonsol HB 8 = LH ET Min. inskjutsdjup HB 8 = 2 LH DH Takförankring, bak HB 8 = 2 LH Takförankring, mitten (se sidan 26) WE Axelavstånd WE Lintrumma Ø > 6000 Ø 355 H Min. överstyckshöjd = 1300 DA Min. takavstånd HB 8 = 840 DE Takhöjd LZ ritt karmmått LDB ri genomgångsbredd med Thermorame (se sidan 15) ritt utrymme för portinbyggnad Inbyggnadsdata: Industri-takskjutport DPU /

26 Takförankring Löpskensupphängningar för alla beslagtyper utom VB och WB Löpskensupphängningar som takförankring i fem längder, standardlängd 1145 mm. DH = takförankring bak (se sidan 25), portvikter för takbelastningar (se sidan 25). DH C-skena (upphängningar) endast beslagstorlek HB8 LZ DH M H DH/ > DH/ DH/3 L = 1145 C 45 L 55 x 29 L = C 45 L 55 x 29 L = C 45 L 55 x 29 DH M Takförankring, bak Takförankring, mitten Upphängning, mitten H LZ Upphängning, bak ritt karmmått 26 Inbyggnadsdata: Industri-takskjutport DPU /

27 Direktdrivning S75 och S140 Direktdrivning S75 och S140 för beslagtyp HB 6000 > Ø 250 Ø Ø 355 Ø LZ LZ Portbladshastigheter styrsystem 445 R och 460 R Direktdrivning Lintrummans diameter i mm Max. hastighet i mm/s Öppna/Stäng S S S S LZ ritt karmmått Daghöjd Inbyggnadsdata: Industri-takskjutport DPU /
