1 Garageportar och dörrar 1

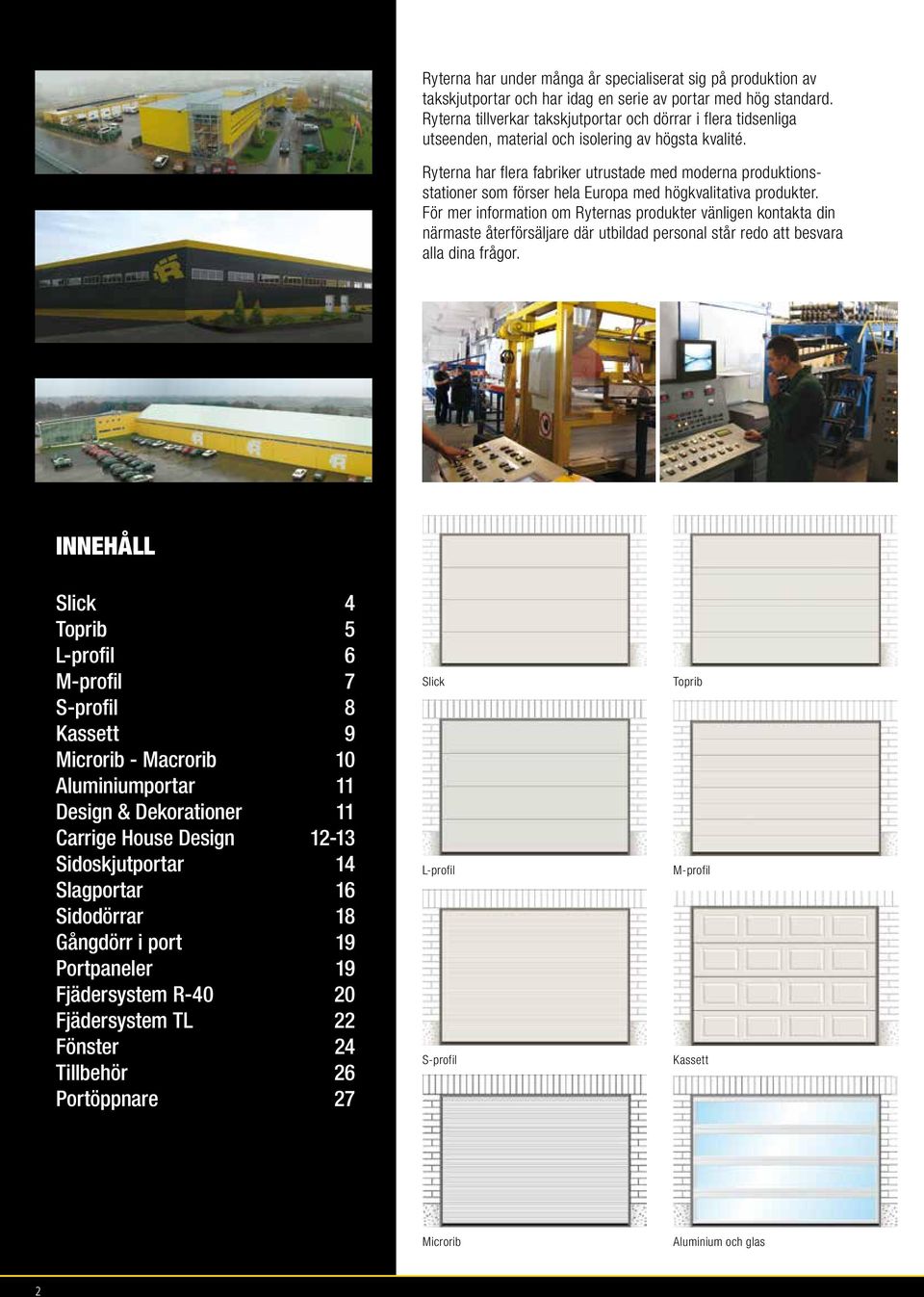

2 Ryterna har under många år specialiserat sig på produktion av takskjutportar och har idag en serie av portar med hög standard. Ryterna tillverkar takskjutportar och dörrar i flera tidsenliga utseenden, material och isolering av högsta kvalité. Ryterna har flera fabriker utrustade med moderna produktions - stationer som förser hela Europa med högkvalitativa produkter. För mer information om Ryternas produkter vänligen kontakta din närmaste återförsäljare där utbildad personal står redo att besvara alla dina frågor. INNEHÅLL Slick 4 Toprib 5 L-profil 6 M-profil 7 S-profil 8 Kassett 9 Microrib - Macrorib 10 Aluminiumportar 11 Design & Dekorationer 11 Carrige House Design Sidoskjutportar 14 Slagportar 16 Sidodörrar 18 Gångdörr i port 19 Portpaneler 19 Fjädersystem R Fjädersystem TL 22 Fönster 24 Tillbehör 26 Portöppnare 27 Slick L-profil S-profil Toprib M-profil Kassett Microrib Aluminium och glas 2

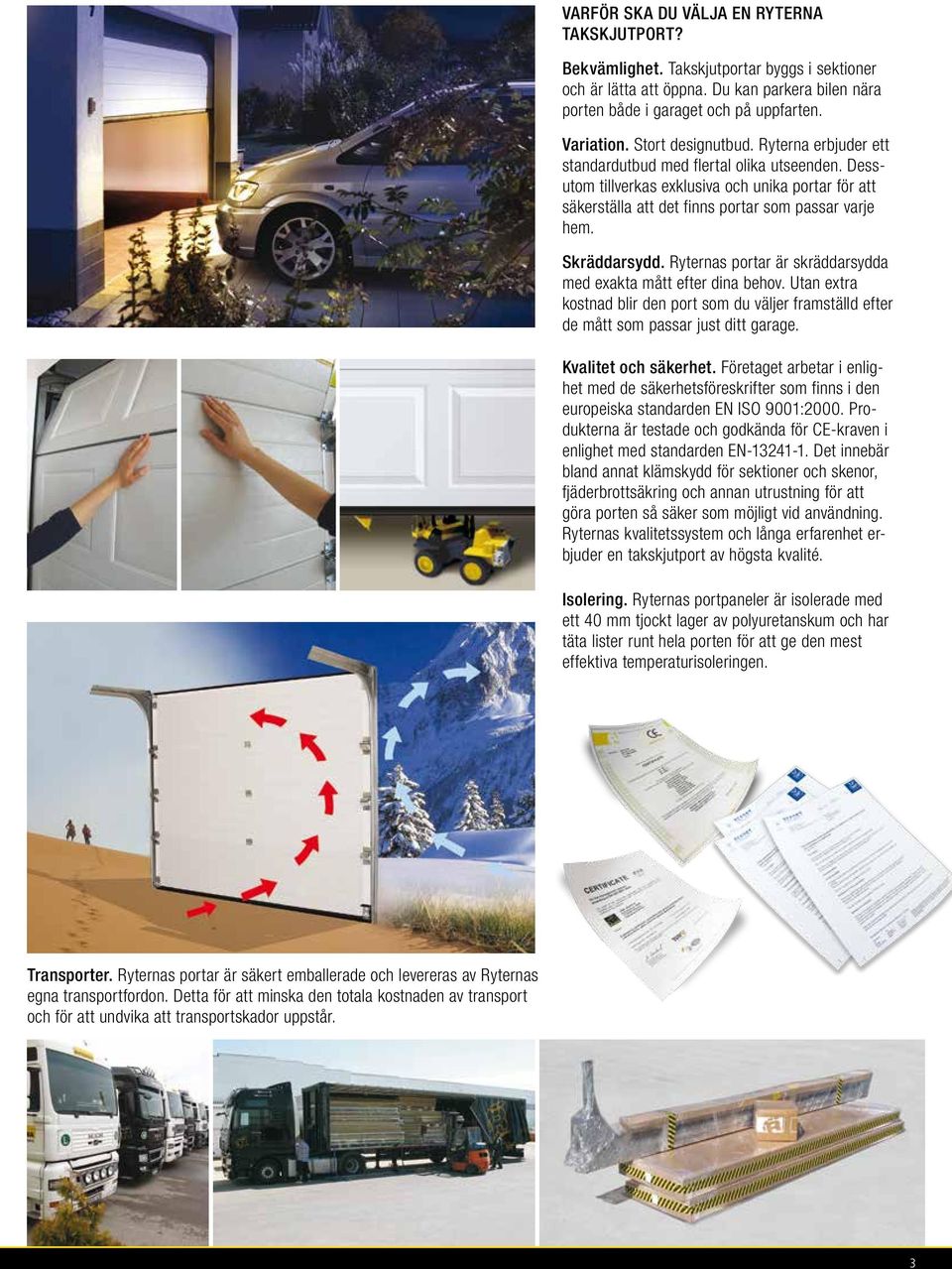

3 VARFÖR SKA DU VÄLJA EN RYTERNA TAKSKJUTPORT? Bekvämlighet. Takskjutportar byggs i sektioner och är lätta att öppna. Du kan parkera bilen nära porten både i garaget och på uppfarten. Variation. Stort designutbud. Ryterna erbjuder ett standardutbud med flertal olika utseenden. Dessutom tillverkas exklusiva och unika portar för att säkerställa att det finns portar som passar varje hem. Skräddarsydd. Ryternas portar är skräddarsydda med exakta mått efter dina behov. Utan extra kostnad blir den port som du väljer framställd efter de mått som passar just ditt garage. Kvalitet och säkerhet. Företaget arbetar i enlig - het med de säkerhetsföreskrifter som finns i den europeiska standarden EN ISO 9001:2000. Produkterna är testade och godkända för CE-kraven i enlighet med standarden EN Det innebär bland annat klämskydd för sektioner och skenor, fjäderbrottsäkring och annan utrustning för att göra porten så säker som möjligt vid användning. Ryternas kvalitetssystem och långa erfarenhet erbjuder en takskjutport av högsta kvalité. Isolering. Ryternas portpaneler är isolerade med ett 40 mm tjockt lager av polyuretanskum och har täta lister runt hela porten för att ge den mest effektiva temperaturisoleringen. Transporter. Ryternas portar är säkert emballerade och levereras av Ryternas egna transportfordon. Detta för att minska den totala kostnaden av transport och för att undvika att transportskador uppstår. 3

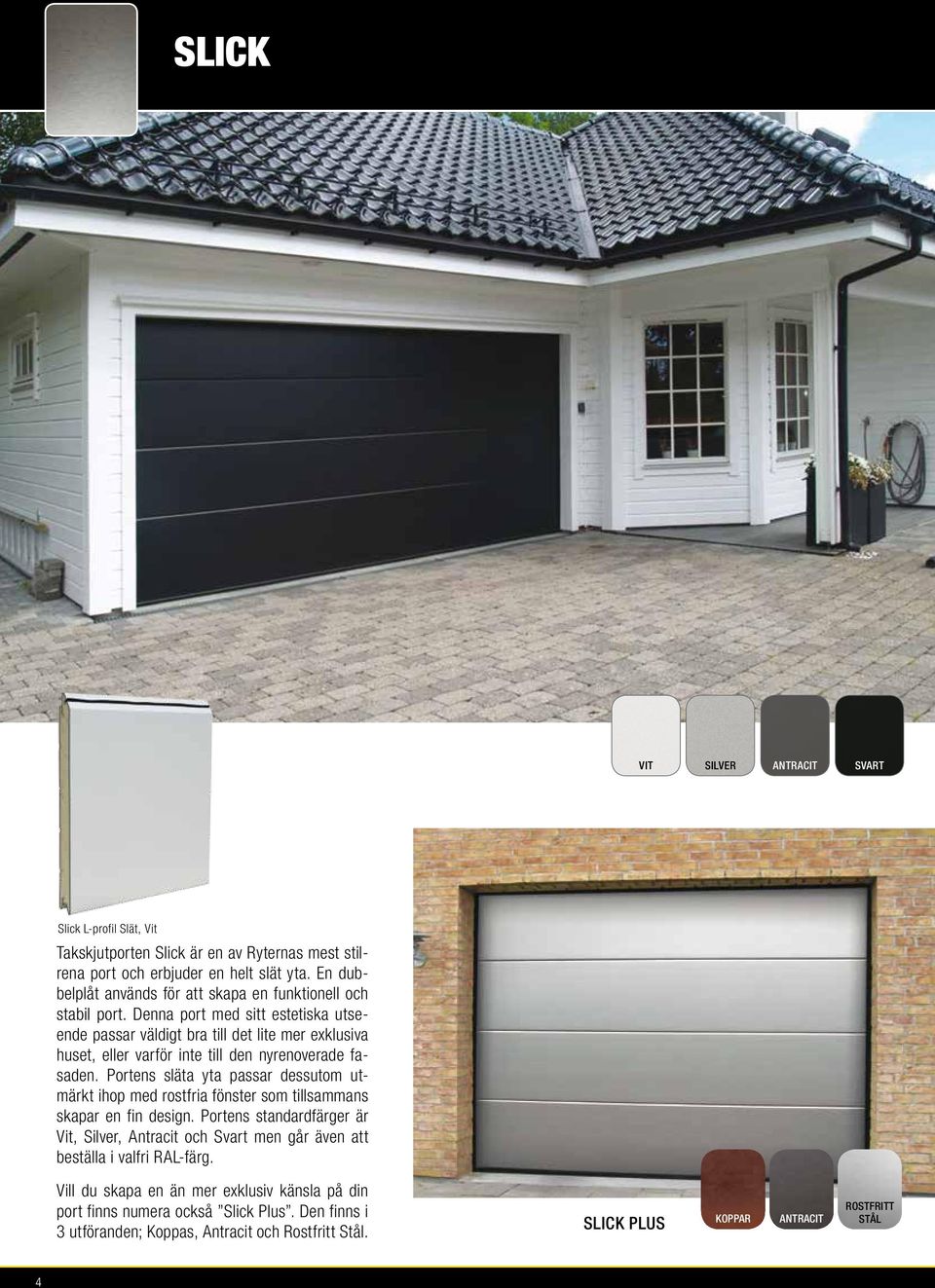

4 SLICK VIT SILVER ANTRACIT SVART Slick L-profil Slät, Vit Takskjutporten Slick är en av Ryternas mest stilrena port och erbjuder en helt slät yta. En dubbelplåt används för att skapa en funktionell och stabil port. Denna port med sitt estetiska utseende passar väldigt bra till det lite mer exklusiva huset, eller varför inte till den nyrenoverade fasaden. Portens släta yta passar dessutom utmärkt ihop med rostfria fönster som tillsammans skapar en fin design. Portens standardfärger är Vit, Silver, Antracit och Svart men går även att beställa i valfri RAL-färg. Vill du skapa en än mer exklusiv känsla på din port finns numera också Slick Plus. Den finns i 3 utföranden; Koppas, Antracit och Rostfritt Stål. SLICK PLUS KOPPAR ANTRACIT ROSTFRITT STÅL 4

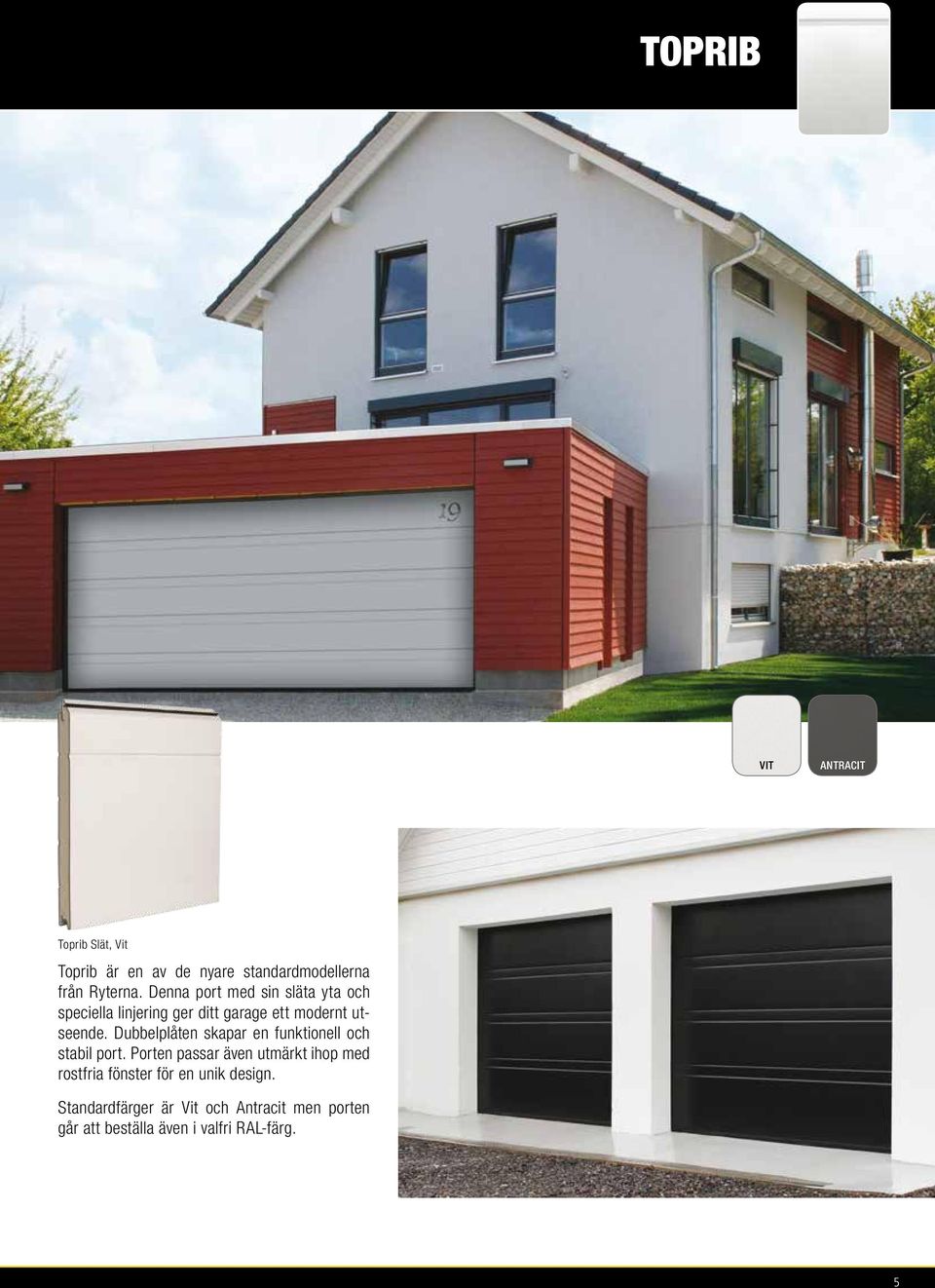

5 TOPRIB VIT ANTRACIT Toprib Slät, Vit Toprib är en av de nyare standardmodellerna från Ryterna. Denna port med sin släta yta och speciella linjering ger ditt garage ett modernt utseende. Dubbelplåten skapar en funktionell och stabil port. Porten passar även utmärkt ihop med rostfria fönster för en unik design. Standardfärger är Vit och Antracit men porten går att beställa även i valfri RAL-färg. 5

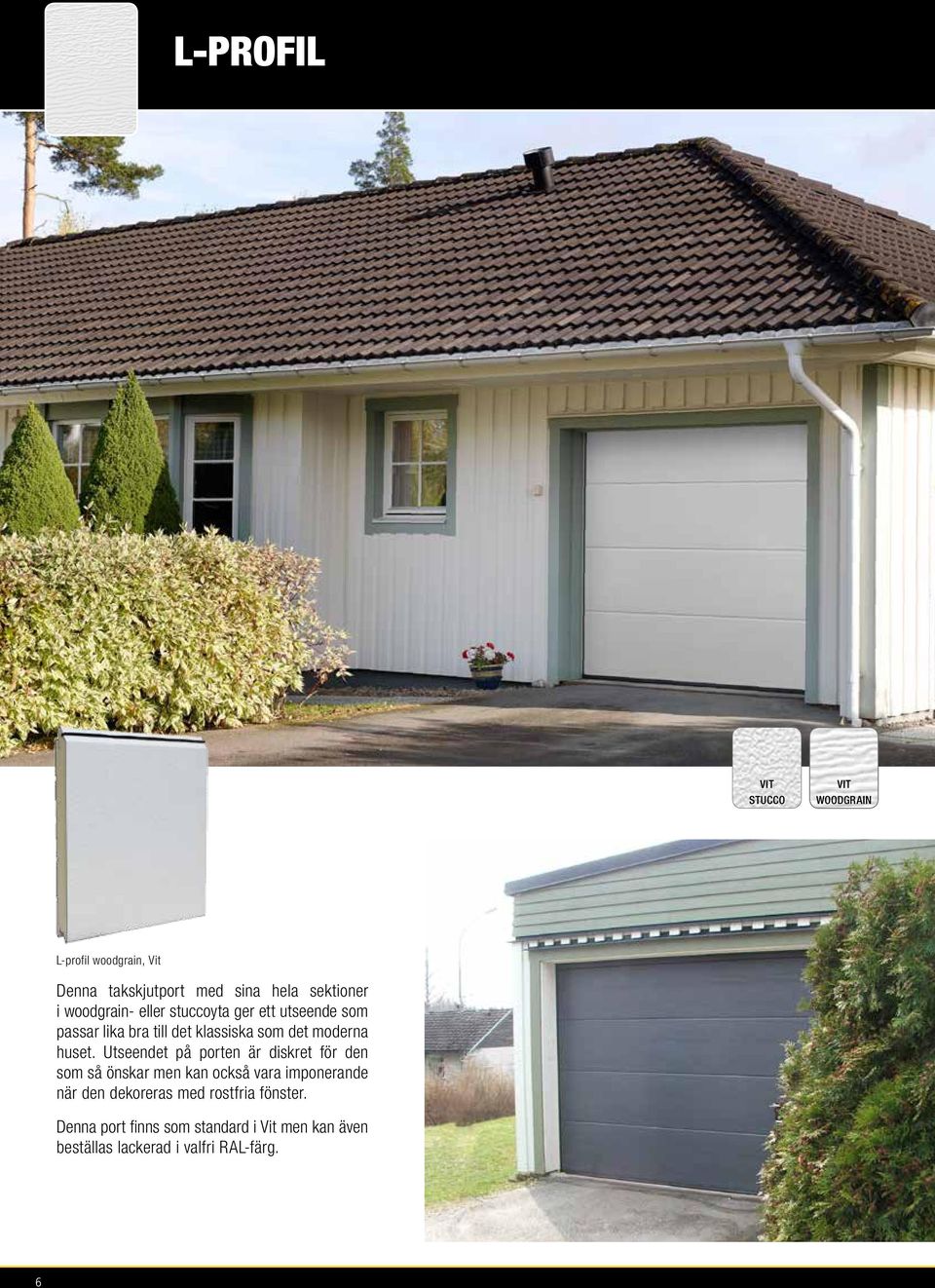

6 L-PROFIL VIT STUCCO VIT WOODGRAIN L-profil woodgrain, Vit Denna takskjutport med sina hela sektioner i woodgrain- eller stuccoyta ger ett utseende som passar lika bra till det klassiska som det moderna huset. Utseendet på porten är diskret för den som så önskar men kan också vara imponerande när den dekoreras med rostfria fönster. Denna port finns som standard i Vit men kan även beställas lackerad i valfri RAL-färg. 6

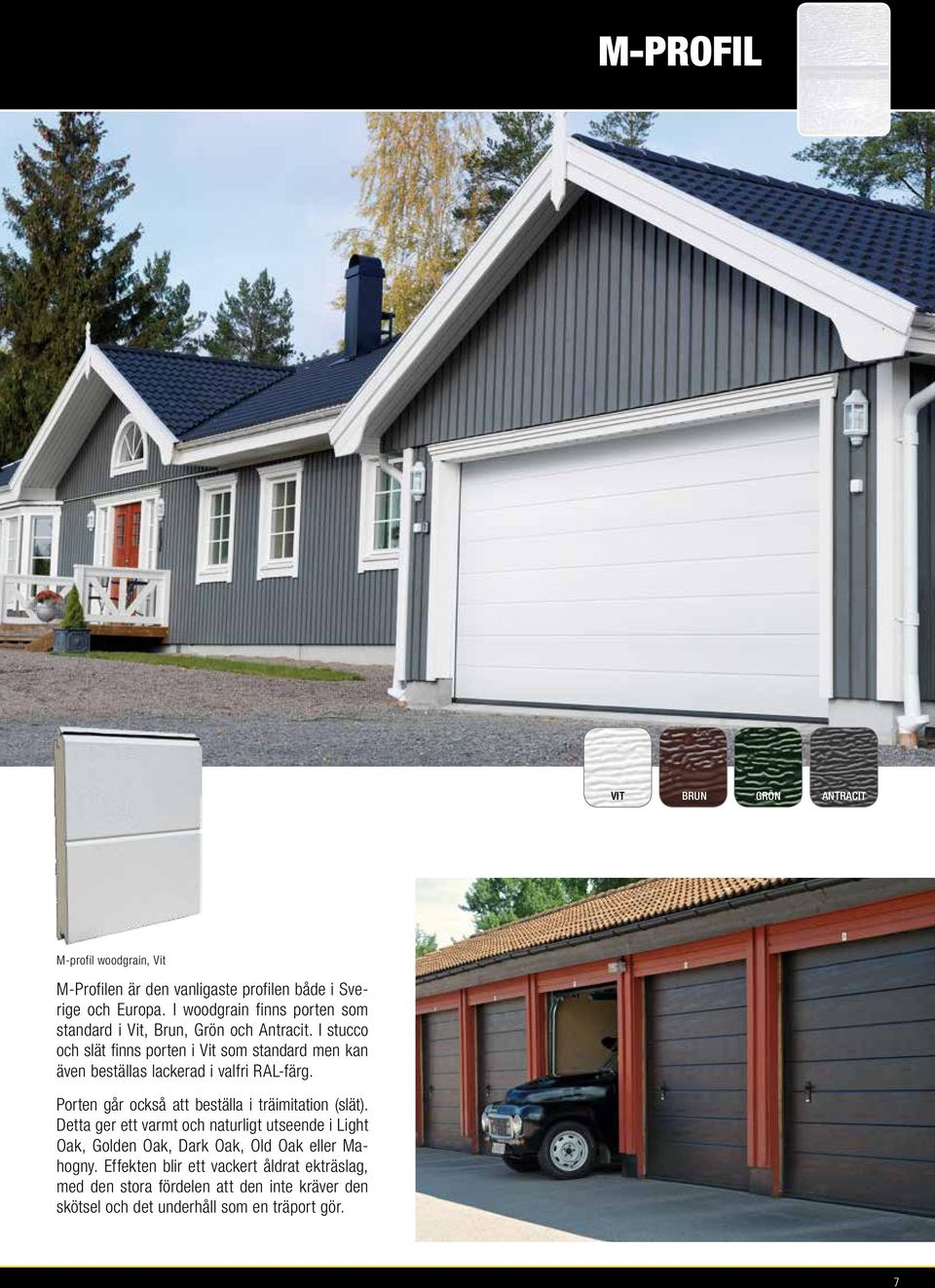

7 M-PROFIL VIT BRUN GRÖN ANTRACIT M-profil woodgrain, Vit M-Profilen är den vanligaste profilen både i Sverige och Europa. I woodgrain finns porten som standard i Vit, Brun, Grön och Antracit. I stucco och slät finns porten i Vit som standard men kan även beställas lackerad i valfri RAL-färg. Porten går också att beställa i träimitation (slät). Detta ger ett varmt och naturligt utseende i Light Oak, Golden Oak, Dark Oak, Old Oak eller Mahogny. Effekten blir ett vackert åldrat ekträslag, med den stora fördelen att den inte kräver den skötsel och det underhåll som en träport gör. 7

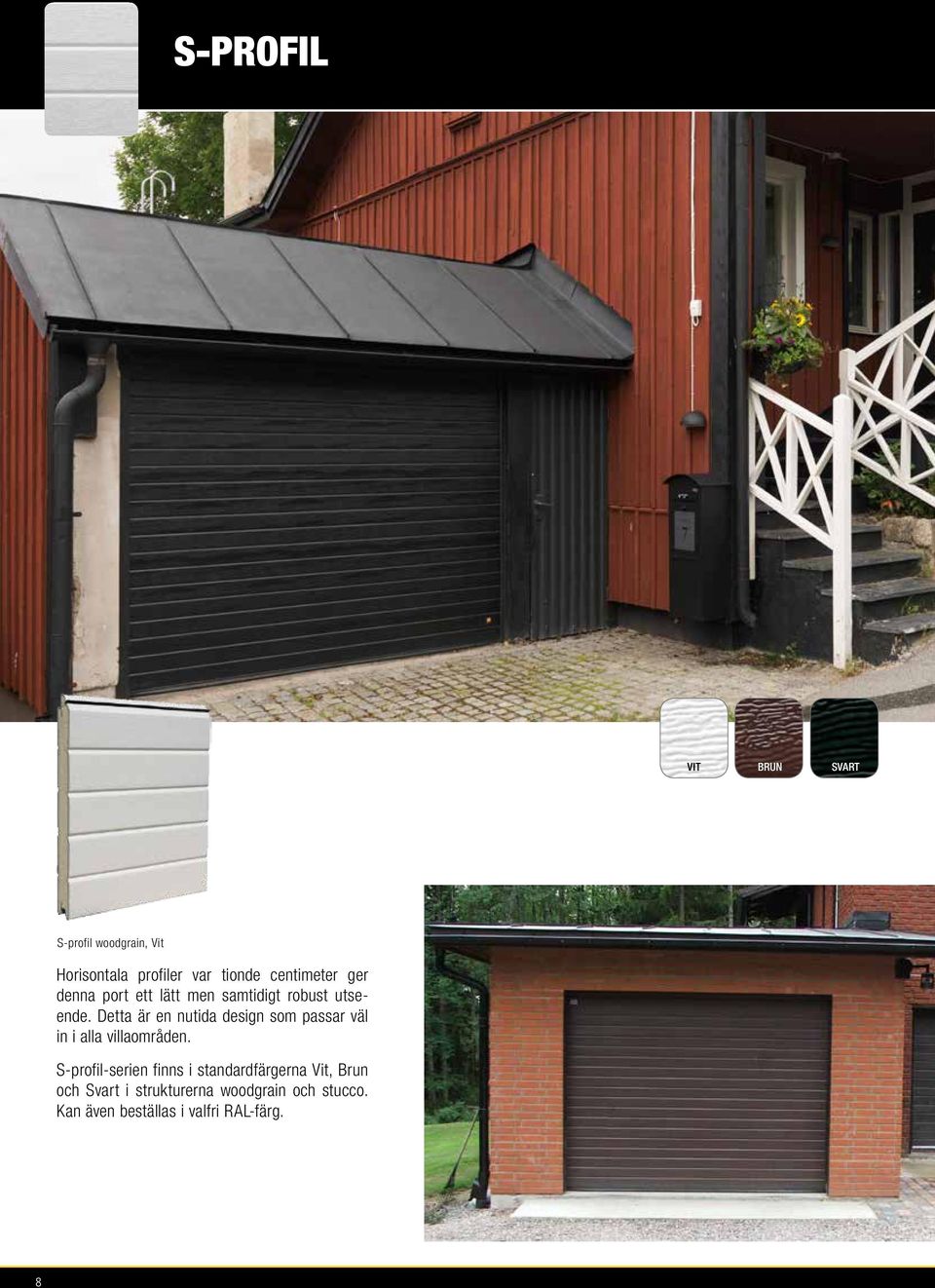

8 S-PROFIL VIT BRUN SVART S-profil woodgrain, Vit Horisontala profiler var tionde centimeter ger denna port ett lätt men samtidigt robust utseende. Detta är en nutida design som passar väl in i alla villaområden. S-profil-serien finns i standardfärgerna Vit, Brun och Svart i strukturerna woodgrain och stucco. Kan även beställas i valfri RAL-färg. 8

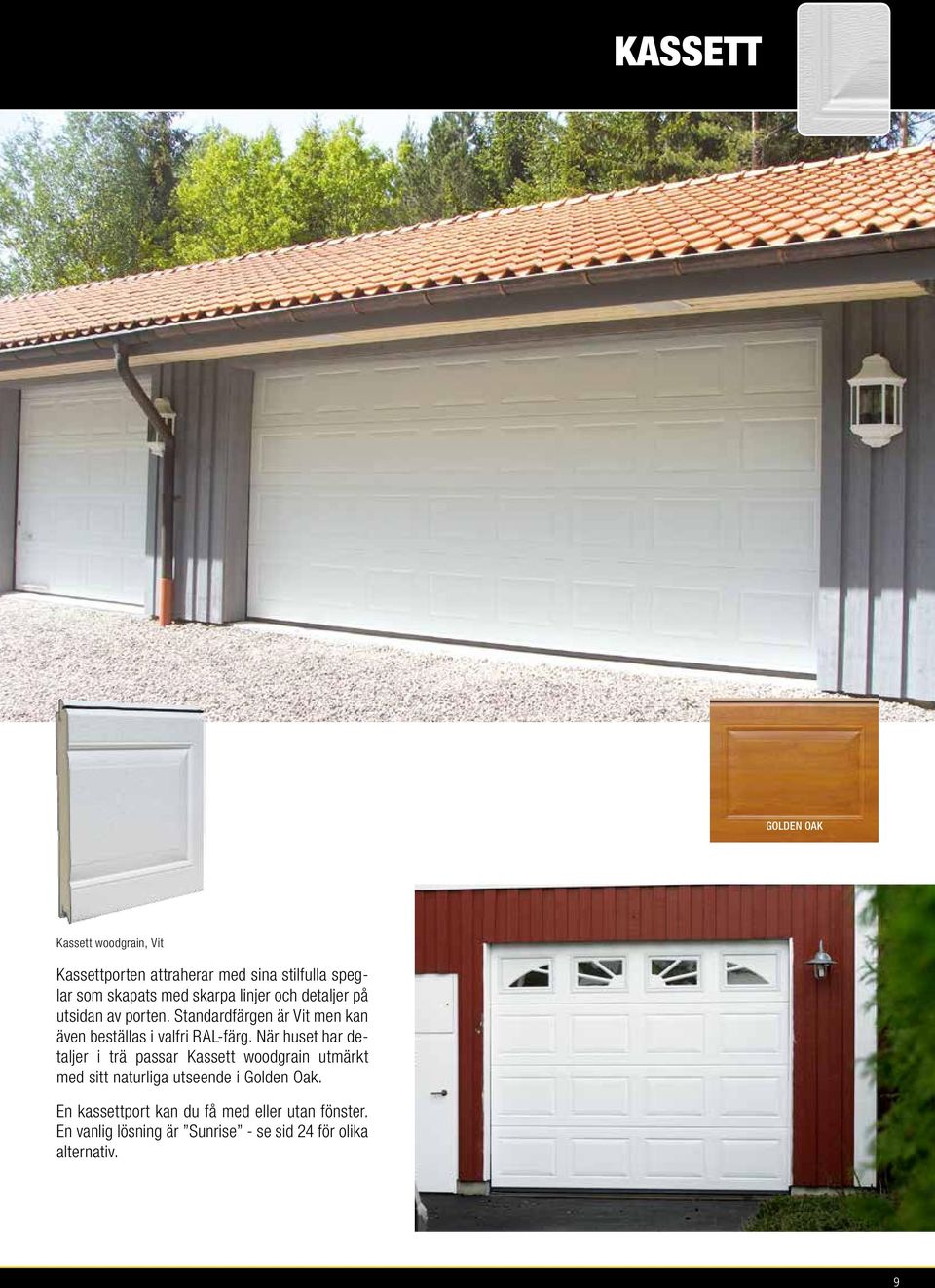

9 KASSETT GOLDEN OAK Kassett woodgrain, Vit Kassettporten attraherar med sina stilfulla speglar som skapats med skarpa linjer och detaljer på utsidan av porten. Standardfärgen är Vit men kan även beställas i valfri RAL-färg. När huset har detaljer i trä passar Kassett woodgrain utmärkt med sitt naturliga utseende i Golden Oak. En kassettport kan du få med eller utan fönster. En vanlig lösning är Sunrise - se sid 24 för olika alternativ. 9

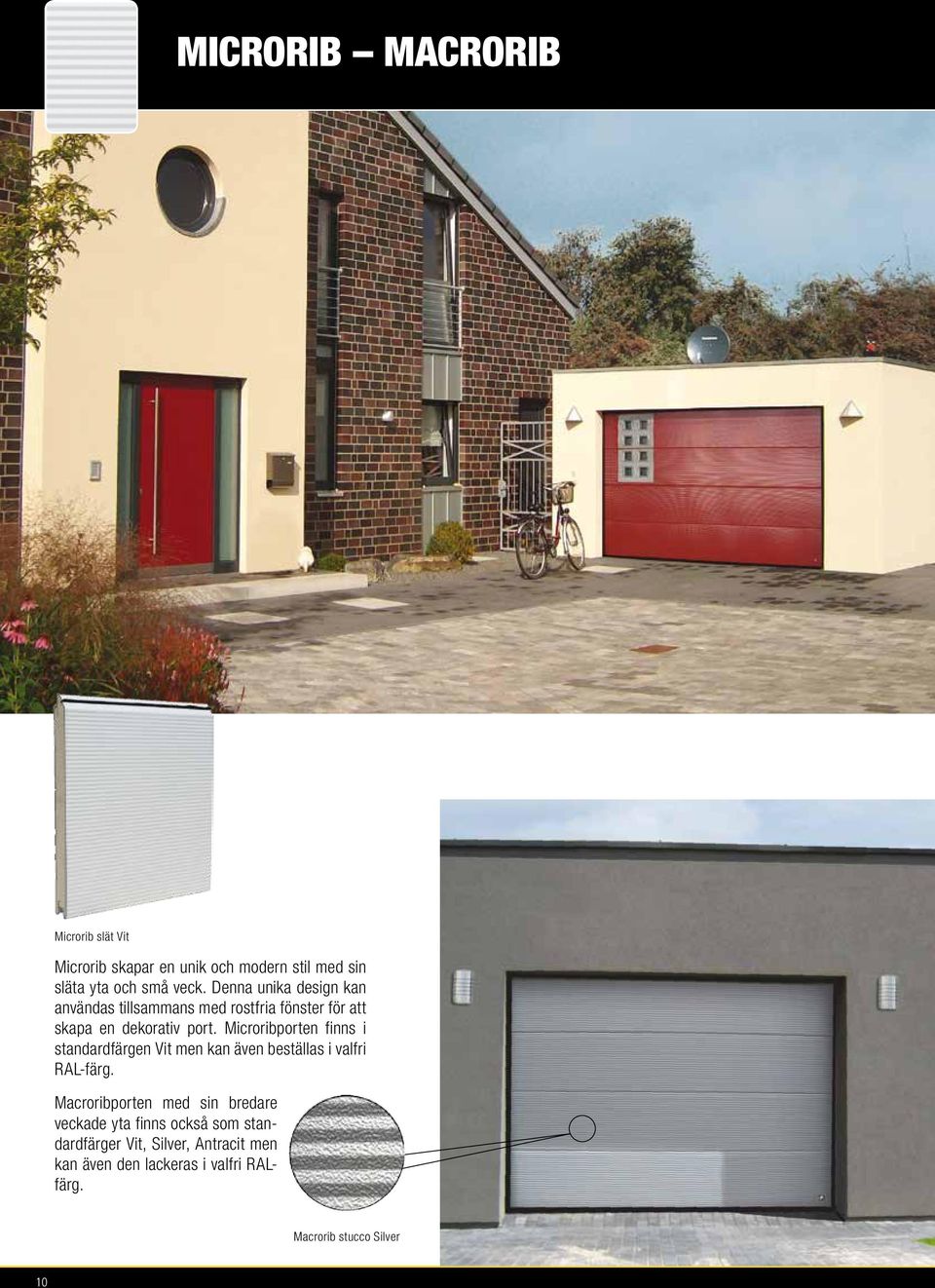

10 MICRORIB MACRORIB Microrib slät Vit Microrib skapar en unik och modern stil med sin släta yta och små veck. Denna unika design kan användas tillsammans med rostfria fönster för att skapa en dekorativ port. Microribporten finns i standardfärgen Vit men kan även beställas i valfri RAL-färg. Macroribporten med sin bredare veckade yta finns också som standardfärger Vit, Silver, Antracit men kan även den lackeras i valfri RALfärg. Macrorib stucco Silver 10

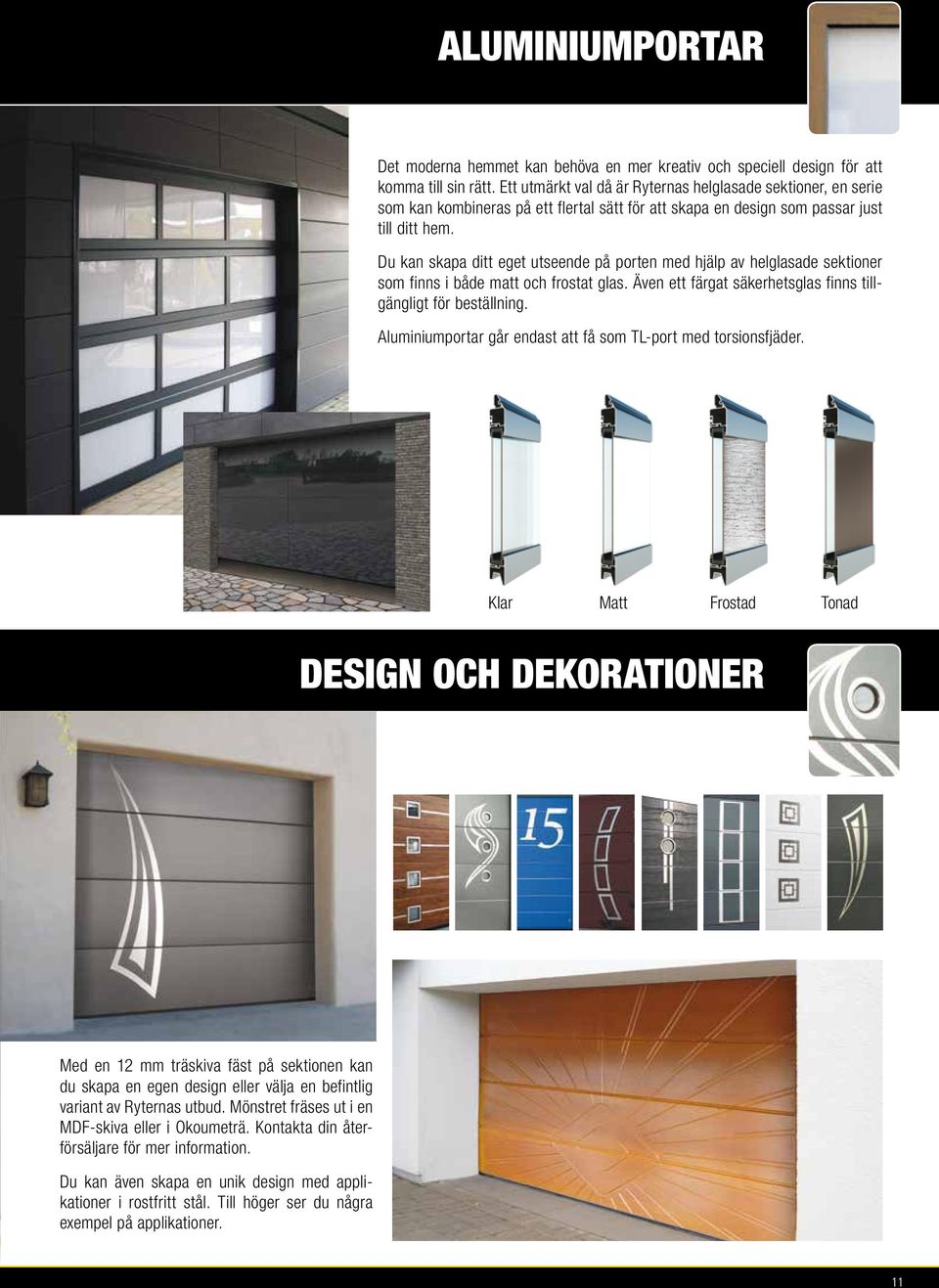

11 ALUMINIUMPORTAR Det moderna hemmet kan behöva en mer kreativ och speciell design för att komma till sin rätt. Ett utmärkt val då är Ryternas helglasade sektioner, en serie som kan kombineras på ett flertal sätt för att skapa en design som passar just till ditt hem. Du kan skapa ditt eget utseende på porten med hjälp av helglasade sektioner som finns i både matt och frostat glas. Även ett färgat säkerhetsglas finns tillgängligt för beställning. Aluminiumportar går endast att få som TL-port med torsionsfjäder. Klar Matt Frostad Tonad DESIGN OCH DEKORATIONER Med en 12 mm träskiva fäst på sektionen kan du skapa en egen design eller välja en befintlig variant av Ryternas utbud. Mönstret fräses ut i en MDF-skiva eller i Okoumeträ. Kontakta din återförsäljare för mer information. Du kan även skapa en unik design med applikationer i rostfritt stål. Till höger ser du några exempel på applikationer. 11

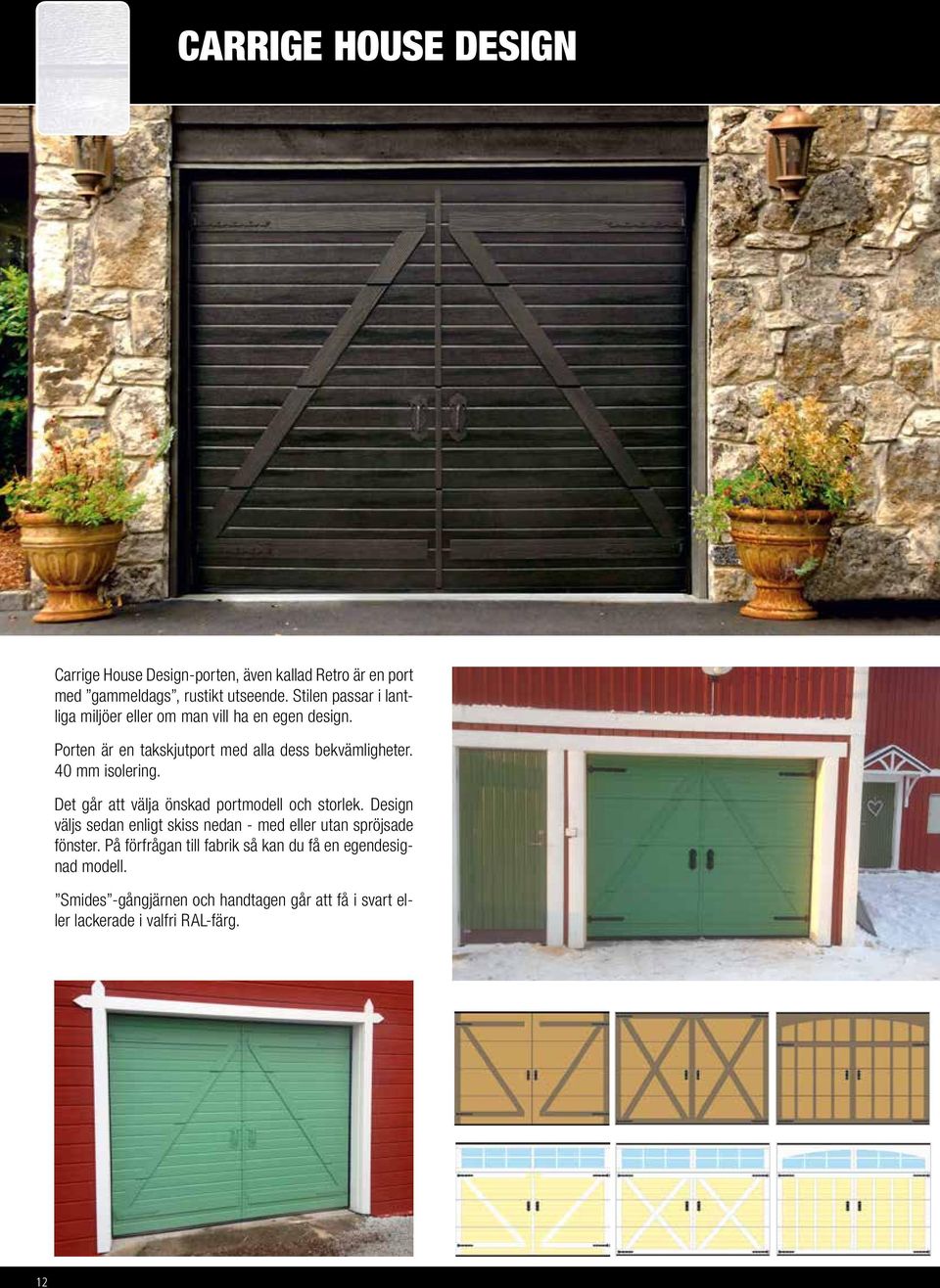

12 CARRIGE HOUSE DESIGN Carrige House Design-porten, även kallad Retro är en port med gammeldags, rustikt utseende. Stilen passar i lantliga miljöer eller om man vill ha en egen design. Porten är en takskjutport med alla dess bekvämligheter. 40 mm isolering. Det går att välja önskad portmodell och storlek. Design väljs sedan enligt skiss nedan - med eller utan spröjsade fönster. På förfrågan till fabrik så kan du få en egendesignad modell. Smides -gångjärnen och handtagen går att få i svart eller lackerade i valfri RAL-färg. 12

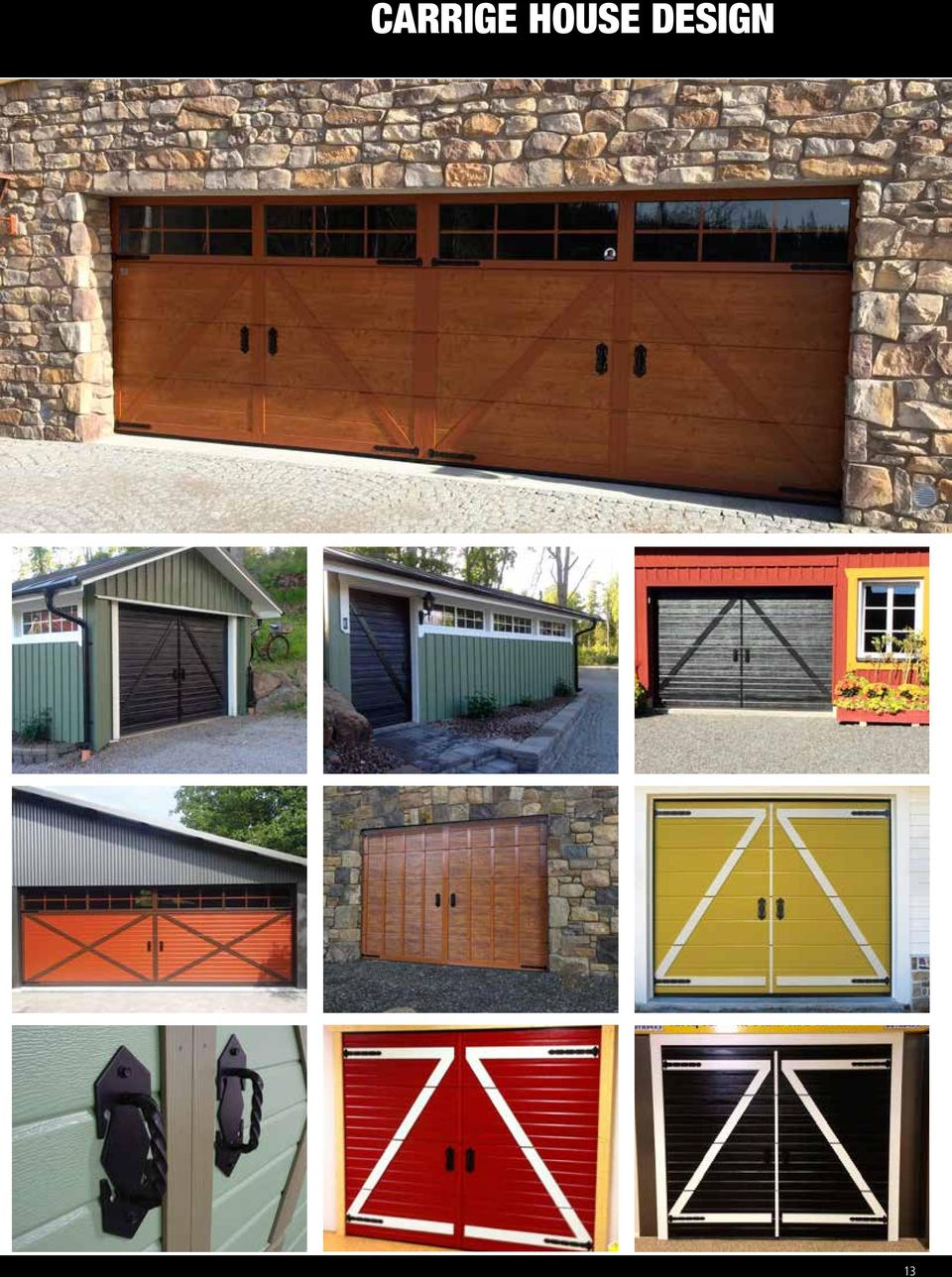

13 CARRIGE HOUSE DESIGN 13

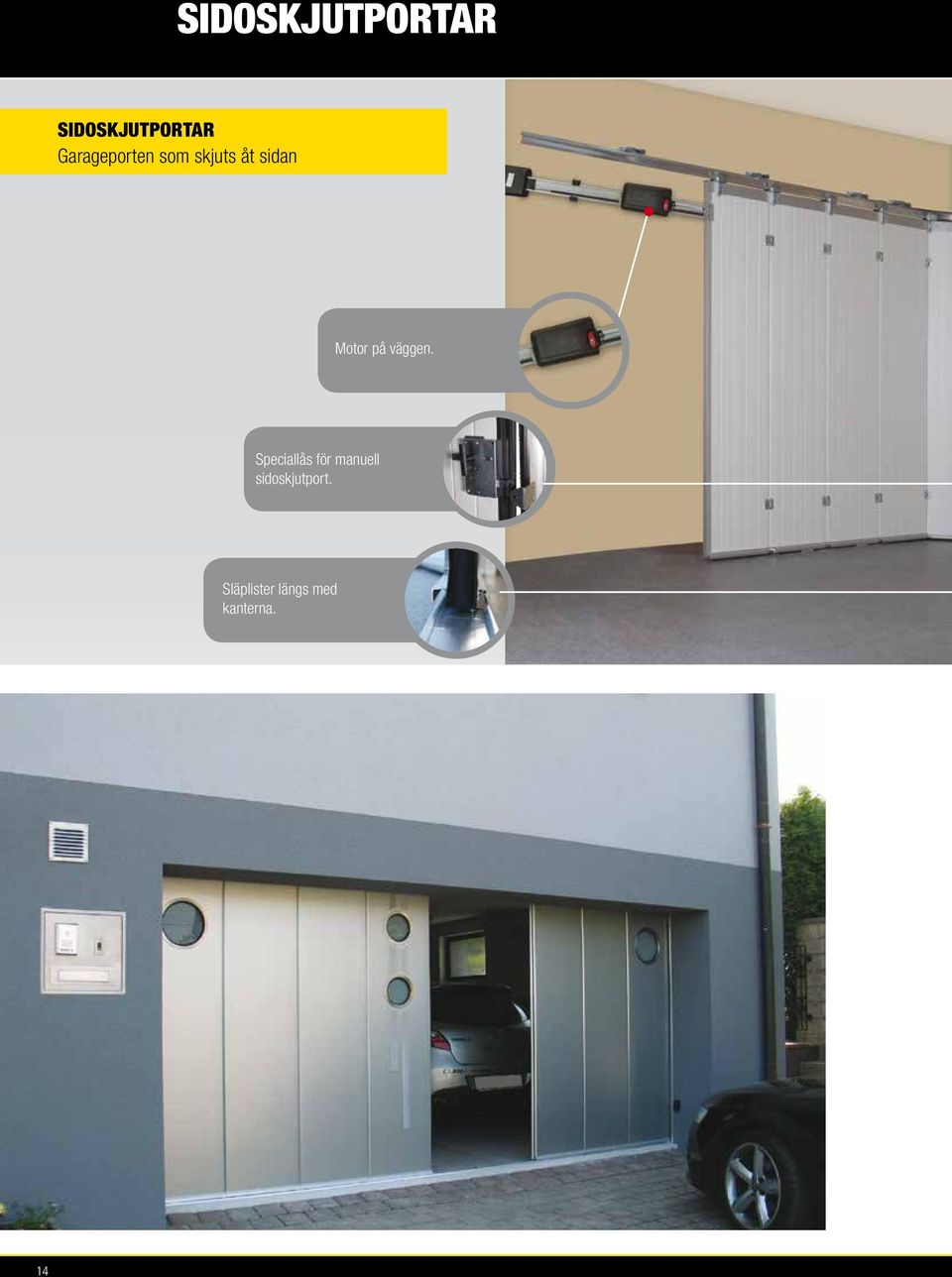

14 SIDOSKJUTPORTAR SIDOSKJUTPORTAR Garageporten som skjuts åt sidan Motor på väggen. Speciallås för manuell sidoskjutport. Släplister längs med kanterna. 14

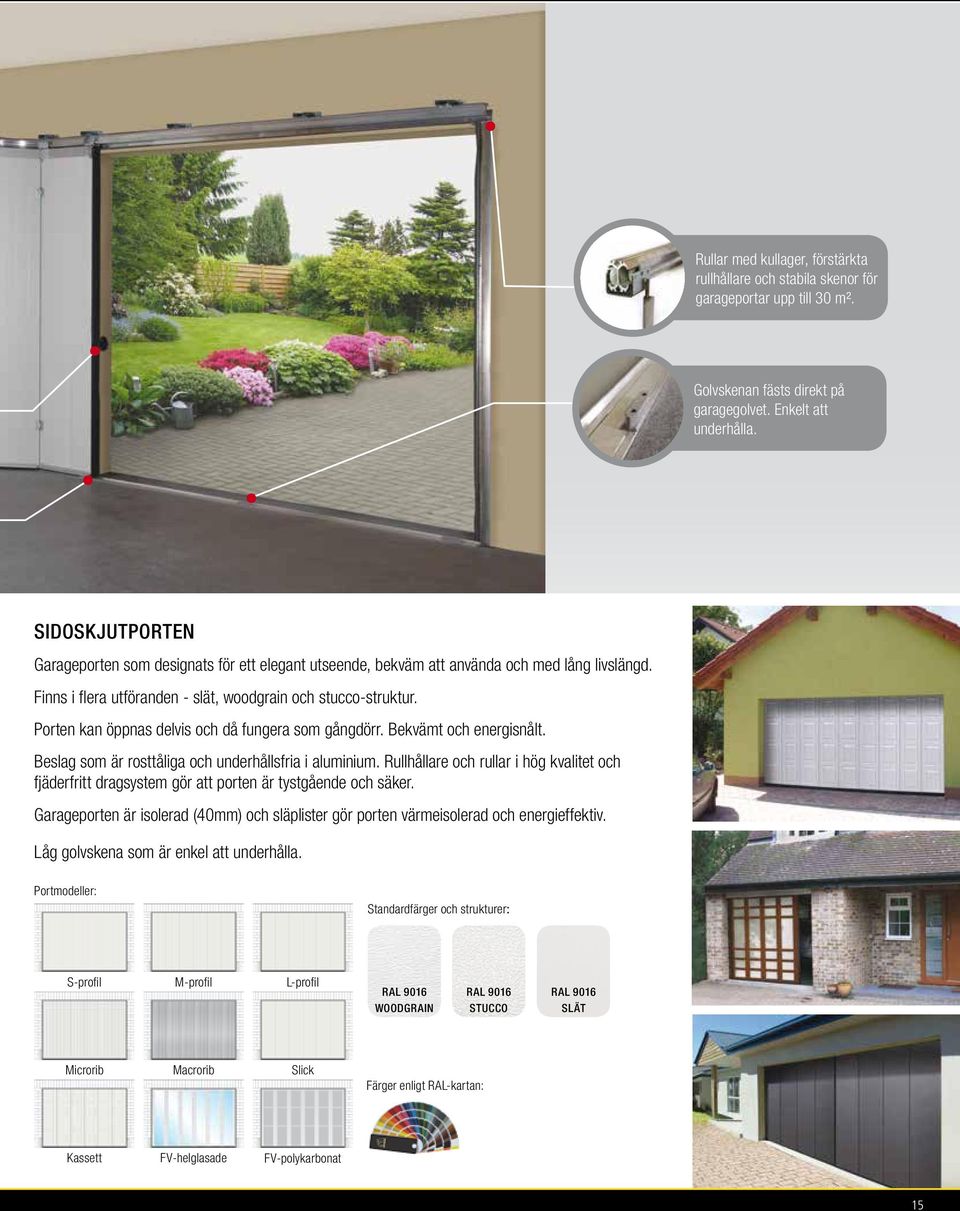

15 Rullar med kullager, förstärkta rullhållare och stabila skenor för garageportar upp till 30 m². Golvskenan fästs direkt på garagegolvet. Enkelt att underhålla. SIDOSKJUTPORTEN Garageporten som designats för ett elegant utseende, bekväm att använda och med lång livslängd. Finns i flera utföranden - slät, woodgrain och stucco-struktur. Porten kan öppnas delvis och då fungera som gångdörr. Bekvämt och energisnålt. Beslag som är rosttåliga och underhållsfria i aluminium. Rullhållare och rullar i hög kvalitet och fjäderfritt dragsystem gör att porten är tystgående och säker. Garageporten är isolerad (40mm) och släplister gör porten värmeisolerad och energieffektiv. Låg golvskena som är enkel att underhålla. Portmodeller: Standardfärger och strukturer: S-profil M-profil L-profil RAL 9016 WOODGRAIN RAL 9016 STUCCO RAL 9016 SLÄT Microrib Macrorib Slick Färger enligt RAL-kartan: Kassett FV-helglasade FV-polykarbonat 15

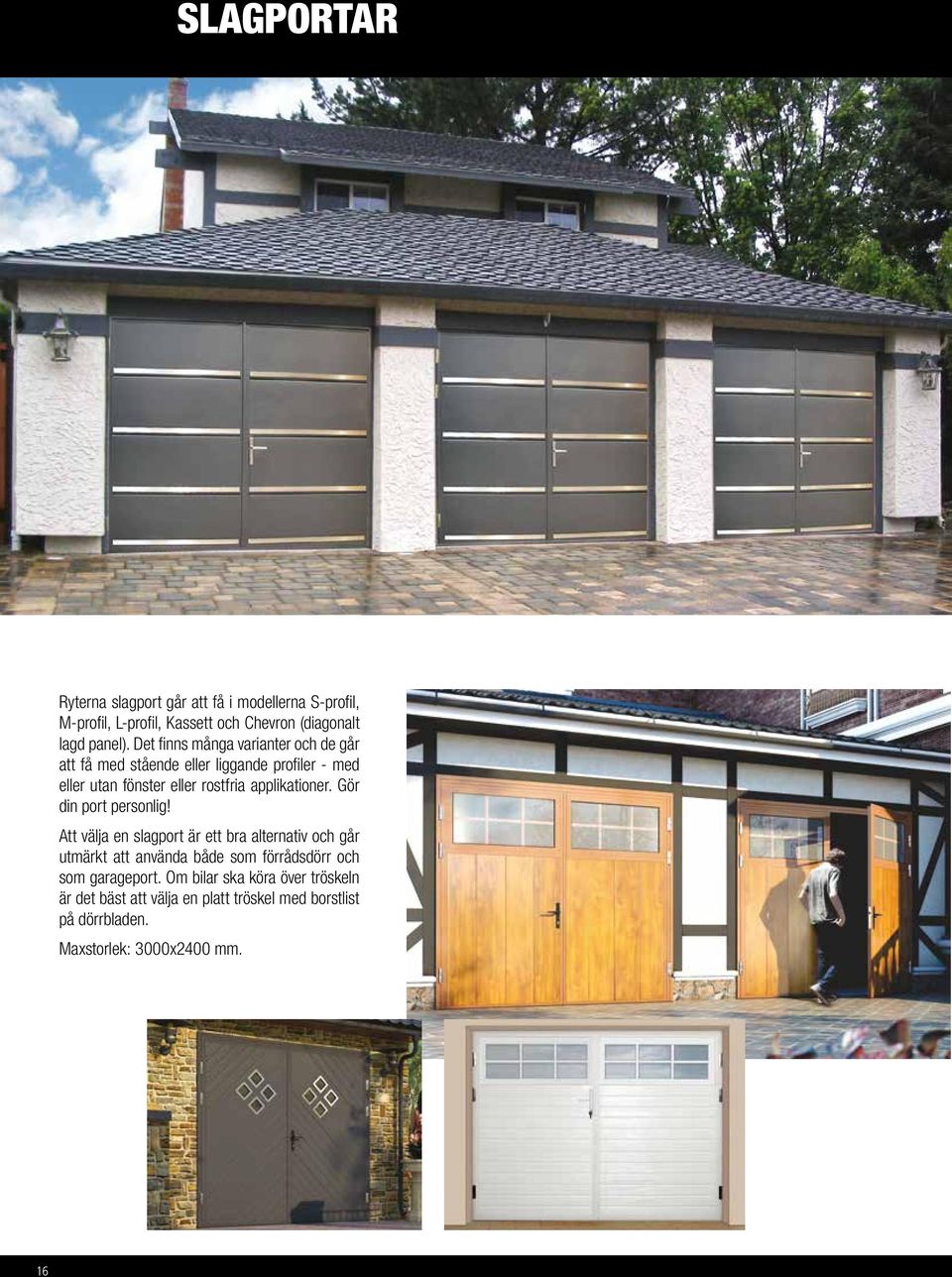

16 SLAGPORTAR Ryterna slagport går att få i modellerna S-profil, M-profil, L-profil, Kassett och Chevron (diagonalt lagd panel). Det finns många varianter och de går att få med stående eller liggande profiler - med eller utan fönster eller rostfria applikationer. Gör din port personlig! Att välja en slagport är ett bra alternativ och går utmärkt att använda både som förrådsdörr och som garageport. Om bilar ska köra över tröskeln är det bäst att välja en platt tröskel med borstlist på dörrbladen. Maxstorlek: 3000x2400 mm. 16

17 SLAGPORTAR Det finns även spanjolettlåsning som tillval. Handtag med profilcylinder finns i standardfärgerna svart, vit och aluminium. Andra färger finns som tillval. Svart handtag är standard för alla färger utom vita portar som får vitt handtag och silverfärgade portar som får aluminiumfärgade handtag. Som tillval finns det handtag med ASSAlåsning, silverfärgat. 17

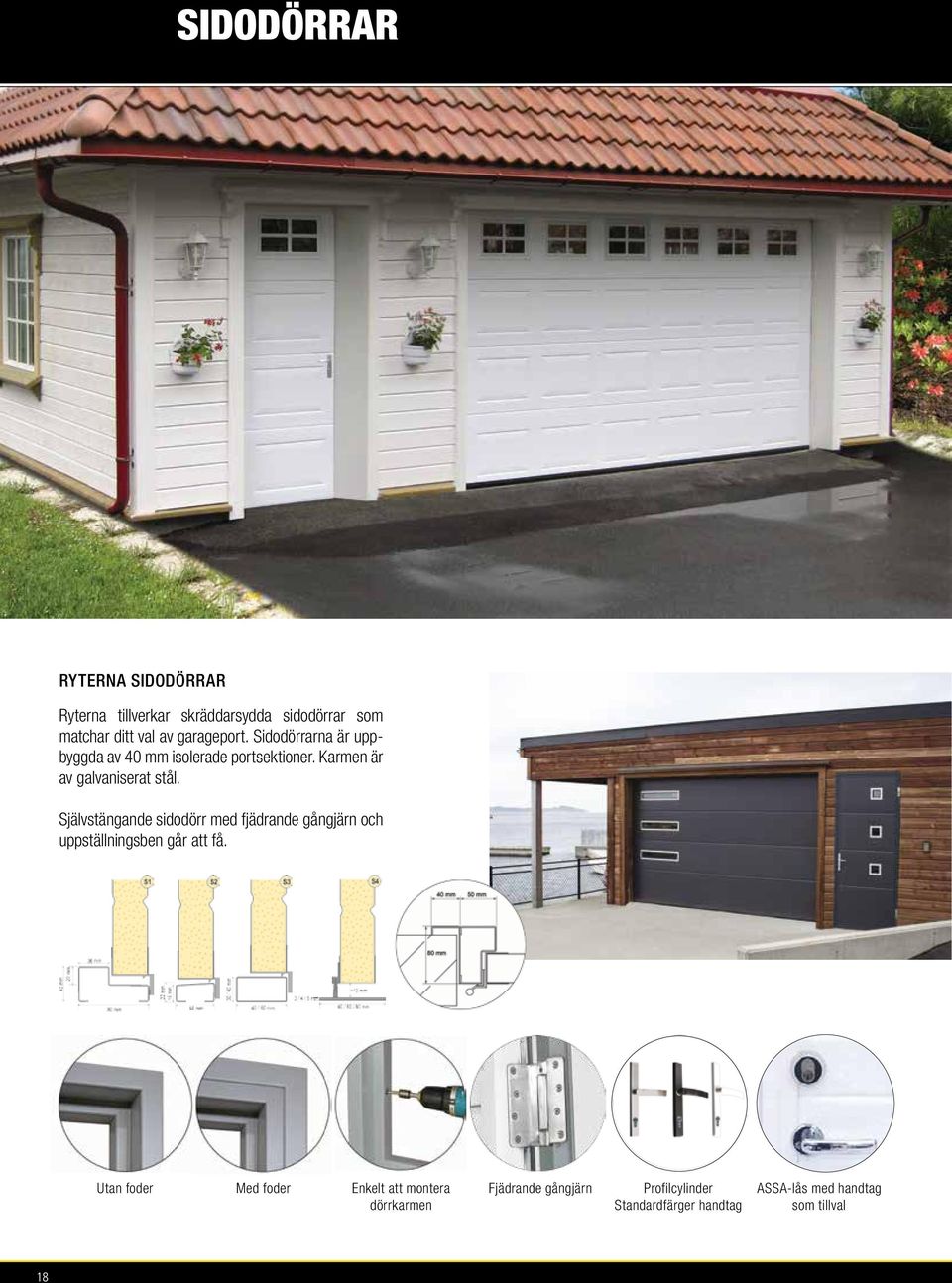

18 SIDODÖRRAR RYTERNA SIDODÖRRAR Ryterna tillverkar skräddarsydda sidodörrar som matchar ditt val av garageport. Sidodörrarna är uppbyggda av 40 mm isolerade portsektioner. Karmen är av galvaniserat stål. Självstängande sidodörr med fjädrande gångjärn och uppställningsben går att få. Utan foder Med foder Enkelt att montera dörrkarmen Fjädrande gångjärn Profilcylinder Standardfärger handtag ASSA-lås med handtag som tillval 18

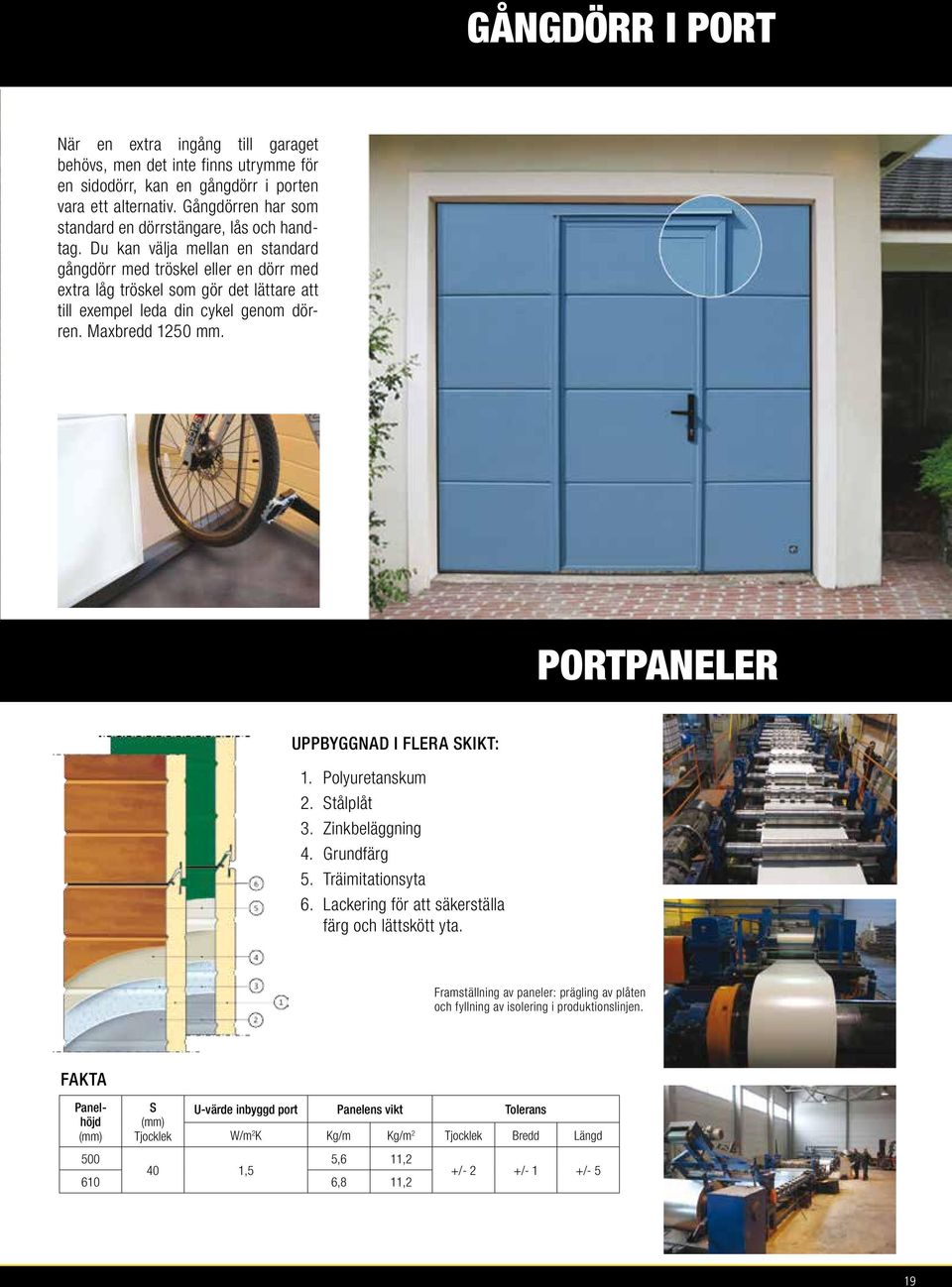

19 GÅNGDÖRR I PORT När en extra ingång till garaget behövs, men det inte finns utrymme för en sidodörr, kan en gångdörr i porten vara ett alternativ. Gång dörren har som standard en dörrstängare, lås och handtag. Du kan välja mellan en standard gångdörr med tröskel eller en dörr med extra låg tröskel som gör det lättare att till exempel leda din cykel genom dörren. Maxbredd 1250 mm. PORTPANELER UPPBYGGNAD I FLERA SKIKT: 1. Polyuretanskum 2. Stålplåt 3. Zinkbeläggning 4. Grundfärg 5. Träimitationsyta 6. Lackering för att säkerställa färg och lättskött yta. Framställning av paneler: prägling av plåten och fyllning av isolering i produktionslinjen. FAKTA Panelhöjd (mm) S (mm) Tjocklek U-värde inbyggd port Panelens vikt Tolerans W/m 2 K Kg/m Kg/m 2 Tjocklek Bredd Längd 500 5,6 11,2 40 1, ,8 11,2 +/- 2 +/- 1 +/- 5 19

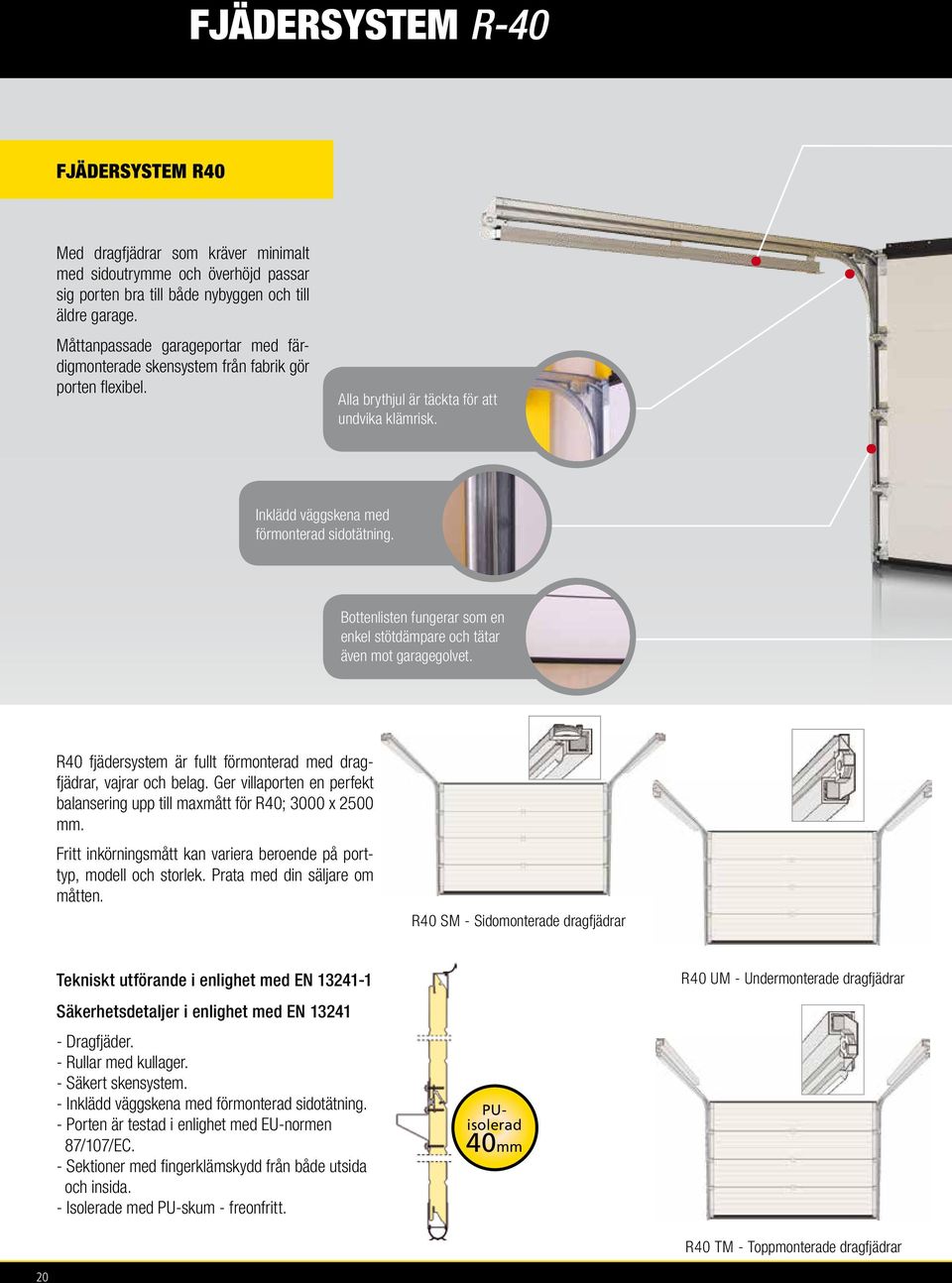

20 FJÄDERSYSTEM R-40 FJÄDERSYSTEM R40 Med dragfjädrar som kräver minimalt med sidoutrymme och överhöjd passar sig porten bra till både nybyggen och till äldre garage. Måttanpassade garageportar med färdigmonterade skensystem från fabrik gör porten flexibel. Alla brythjul är täckta för att undvika klämrisk. Inklädd väggskena med förmonterad sidotätning. Bottenlisten fungerar som en enkel stötdämpare och tätar även mot garagegolvet. R40 fjädersystem är fullt förmonterad med dragfjädrar, vajrar och belag. Ger villaporten en perfekt balansering upp till maxmått för R40; 3000 x 2500 mm. Fritt inkörningsmått kan variera beroende på porttyp, modell och storlek. Prata med din säljare om måtten. R40 SM - Sidomonterade dragfjädrar Tekniskt utförande i enlighet med EN R40 UM - Undermonterade dragfjädrar Säkerhetsdetaljer i enlighet med EN Dragfjäder. - Rullar med kullager. - Säkert skensystem. - Inklädd väggskena med förmonterad sidotätning. - Porten är testad i enlighet med EU-normen 87/107/EC. - Sektioner med fingerklämskydd från både utsida och insida. - Isolerade med PU-skum - freonfritt. PUisolerad 40mm R40 TM - Toppmonterade dragfjädrar 20

21 Dragfjädrar. Sidomonterade, övermonterade eller undermonterade fjädrar som är förinstallerade och täckta. Ger en säker drift. Dubbla fjädersystem skyddar porten vid ett eventuellt fjäderbrott. Rullar med kullager. Nylontäckta rullar ger längre livslängd och ljudlös funktion. Fingerklämskydd. Sektioner utan klämrisk för dina fingrar. Sidogångjärn med justerbara rullhållare garanterar en effektiv rullförmåga och förhindrar att urspårning sker. Ett praktiskt handtag på bottengångjärnet kan vara bra att ha vid ett eventuellt strömavbrott. R40 SM D=H+700mm R40 UM D=H+700mm R40 TM D=H+700mm h min.120 mm manuell h min. 160 mm eldriven h min.120 mm manuell h min. 160 mm eldriven h min.180 mm manuell h min. 180 mm eldriven R40 SM min 145 mm Sv min 80 B Sv min 80 B R40 UM / TM Sh min 80 Sh min 80 D = H+700 mm D = H+700 mm h 300 mm h 21

22 FJÄDERSYSTEM TL FJÄDERSYSTEM TL Flera av Ryternas beslagsdelar har tagits fram och testas i tuffa industriella förhållanden. Under flera årtionden har dessa delar förbättrats till dagens höga prestanda på alla delar. Ryterna kallar detta intelligent kvalitet och det är även idag en pågående process. Skensystemet är pålitligt och säkert tack vare sin design med industrikvalitet. Inklädd väggskena med förmonterad sidotätning. Bottenlisten fungerar som en enkel stötdämpare och tätar även mot garagegolvet. Fjädersystem med torsionsfjäder ger villaportar i alla storlekar en perfekt balansering upp till maxmått för TL; 6000 x 3000 mm. TL LHR-FM med torsionsfjädrar fram Tre typer av TL torsionsfjädersystem finns för att passa de flesta utrymmen, LHR-FM, LHR-RM och LHR-STD. Fritt inkörningsmått kan variera beroende på porttyp, modell och storlek. Prata med din säljare om måtten. Tekniskt utförande i enlighet med EN Säkerhetsdetaljer i enlighet med EN Torsionsfjädrar med industriportskvalitet har en livslängd på över cykler. - Rullar med kullager. - Säkert skensystem. - Inklädd väggskena med förmonterad sidotätning. - Porten är testad i enlighet med EU-normen 87/107/EC. - Sektioner med fingerklämskydd från både utsida och insida. - Isolerade med PU-skum freonfri. PUisolerad 40mm TL LHR-RM med torsionsfjädrar bak 22

23 Torsionsfjädrar. Till varje garageport levereras ett fjäderbrottsskydd till varje individuell fjäder i systemet. Rullar med kullager. Nylontäckta rullar ger längre livslängd och ljudlös funktion. Fingerklämskydd. Sektioner utan klämrisk för dina fingrar. Sidogångjärn med ljusterbara rullhållare garanterar en effektiv rullförmåga och förhindrar att urspårning sker. Ett praktiskt handtag på bottengångjärnet kan vara bra att ha vid ett eventuellt strömavbrott. TL LHR-STD med torsionsfjädrar fram LHR-FM låglyft med dubbelskenor, fjäder monterad fram. D=H+510 mm LHR-RM låglyft med dubbelskenor, fjäder monterad bak. D=H+700 mm h 200 mm h 120 mm (150mm eldriven) Andra lösningar som tillval: HL - Höglyftsbeslag VL - Vertikala takskenor D= mm Takföljande - kan beställas till flera olika skensystem D=H-h+1010 mm H+320 mm h = Min 700 mm Max 4200 mm α 2 o - 40 o Prata med din säljare för den bästa lösningen till ditt garage. 23

24 FÖNSTER & DEKORATIONER DESIGNADE FÖNSTER I ROSTFRITT STÅL Genom att skapa en personlig design med Ryternas utbud av fönster i rostfritt stål kan man ge porten ett modernt och unikt utseende. Använd Ryternas rekommenderade mönster eller skapa ditt eget. RUNDA FYRKANTIGA - Maxi ø 315 mm - Maxi 315 x 315 mm Ett antal olika varianter på fönster finns att välja mellan för att skapa en personlig port till ditt hem. Fönsterramarna kan lackeras för att matcha portens färg eller husets färger. REKTANGULÄRT - Midi ø 235 mm - Mini ø 155 mm - Midi 235 x 235 mm - Mini 155 x 155 mm X 155 mm matt Dubbelglasade fönster i akryl finns i klarglas, matt glas eller frostat glas. klar frostad cotswold Standard Cross 3 Cross 4 Cross 5 Sunrise 2 Sunrise 3 Sunrise 4 Sunrise 5 Sunrise 2+2 Sunrise 3+3 Helglassektioner kan beställas i en aluminiumram eller lackad kulör.(endast TL-port) 24

25 25

26 TILLBEHÖR De flesta portar har idag portöppnare men för de som önskar en manuell port erbjuder Ryterna ett flertal lås och handtag. Tillval : Premium lås Tillval : Handtag och lås med profilcylinder till industrimodell. Tillval : Knopphandtag Tillval : Premium handtag Tillval : Tramphandtag Tillval : Knopphandtag T-handtag med ASSA-cylinder som standard. Profilcylinder finns att få som tillval. Det finns många möjligheter att skapa en snygg inramning av din port. ALU- ram ( frontmontering ) Stycke + inlägg Stycke 120 mm ( lämplig för LHR-RM och R40 ) Stycke 180 mm ( lämplig för LHR-FM ) Stolpar 100 mm Dekorativ vinkel 100 x 40 mm. Finns i woodgrain Golden Oak och woodgrain vit. Ventiler med invändigt spjäll finns i standardfärgerna Vit, Brun och Svart. Finns även att få lackerade i valfri RAL-färg. Vita pulverlackerade beslagsdetaljer (gångjärn och rullhållare) och skenor finns som tillval. 26

27 PORTÖPPNARE TILLBEHÖR Utvändigt frikopplingslås med nyckel. Säkert alternativ, t.ex. vid strömavbrott om det inte finns extra ingång till garaget. Ryternas portar kan användas såväl manuellt med handtag och lås som med portöppnare. Ryternas portöppnare tillverkas av tyska Sommer/Aperto som är en av de ledande i världen på portautomatik. Portöppnarna går mjukt och tyst och det finns flera olika tillbehör. Alla produkter är CE-testade och godkända tillsammans med portarna och ger en tillförlitlig öppning av porten samtidigt som säkerheten tillgodoses. - Skonsam drift ger lång livslängd - Rolling code teknologi för ökad säkerhet - Automatiskt stopp vid hinder - Pålitligt mekaniskt självlåsningssystem - Frikopplingsbar vid strömavbrott - Tyst med soft start- och stoppfunktion Aperto 868L och LX har en mycket kompakt konstruktion, motor och belysning i en och samma enhet. Tryckknapp (väggströmbrytare) och tillhörande kabel medföljer. Sommer Duo Vision 500, 650 och 800 har en separat styrenhet med integrerad belysning och tryckknapp. Styrenheten kan monteras på väggen eller i taket där det passar dig bäst. För extra snabb öppning av din garageport finns nu portöppnaren Duo Rapido+. Den är lika kraftfull som Duo Vision 650 men har en betydligt högre öppningshastighet. Kodlås - endast din personliga kod öppnar porten. Ingen nyckel behövs. Mycket inbrottssäkert. Upplyst knappsats i mörker. Nyckelströmbrytare - aktivera portöppnaren med nyckel. Fingerscanner - ett drag med fingret öppnar porten. Prisvärt och säkert passersystem. Upp till 50 användare, 4-kanal. GPE400-S är en portöppnare som är skräddarsydd till GPE400-porten. Den har en separat styrenhet och motsvarar en Duo Vision 650 i kapacitet. Motorn är monterad på sidan så att portens horisontalskena är en del av automatiken. Fjärrkontroll - 2-kanal, medföljer som standard till Aperto 868L och LX. Sliderfjärrkontroll - 4-kanal, medföljer som standard till Duo Vision och GPE400-S. Fjärrkontroll Classic - 4-kanal Väggknappsats - finns i vitt och svart. Trådlös. 27

28 Utgåva nr 2_2015. Foto Niclas Albinsson, Oscar Lüren, Niklas Palmklint. Övriga bilder med tillstånd från våra samarbetspartners. Vi reserverar oss för rätten till tekniska förändringar och tryckfel. Kontakta din återförsäljare för ytterligare information, rådgivning och offert
