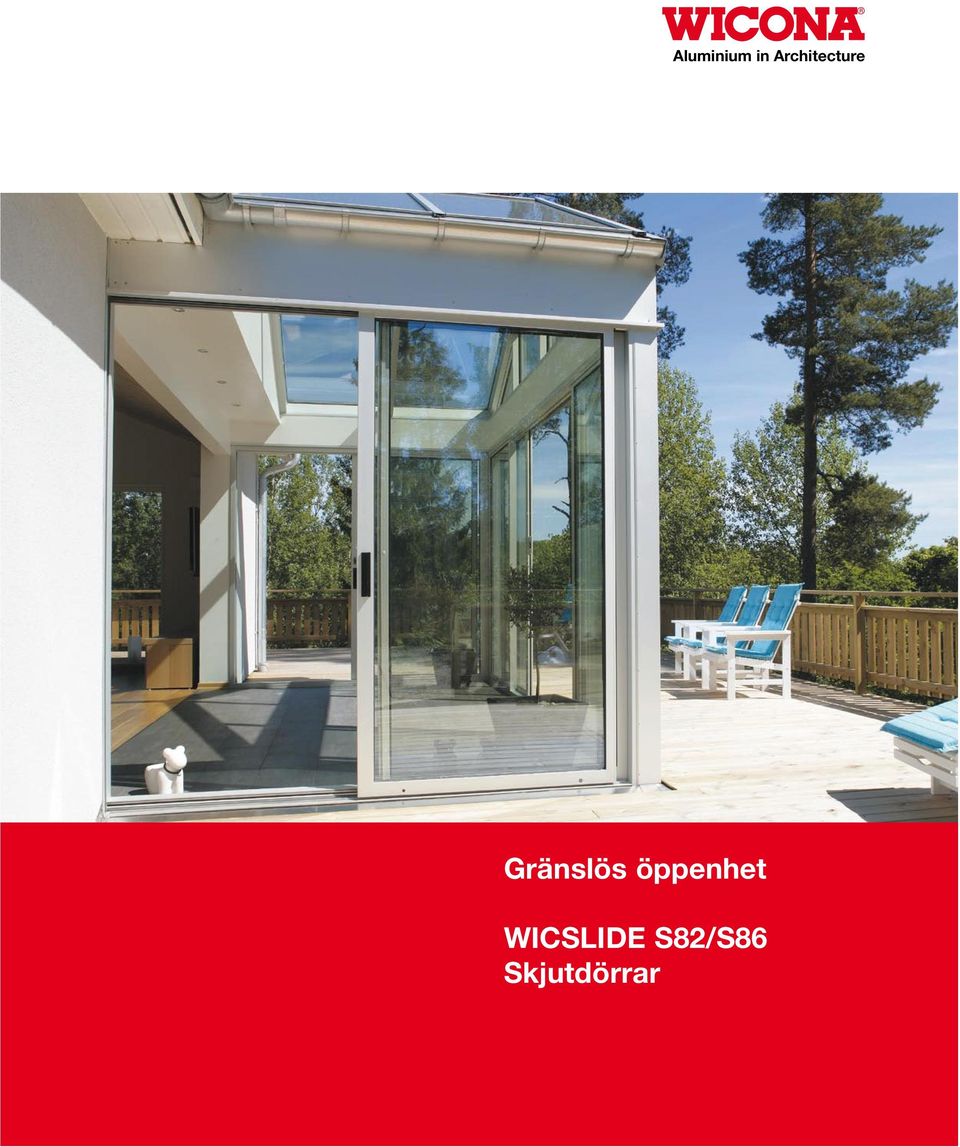

1 R Aluminium in Architecture Gränslös öppenhet WICSLIDE S82/S86 Skjutdörrar

2

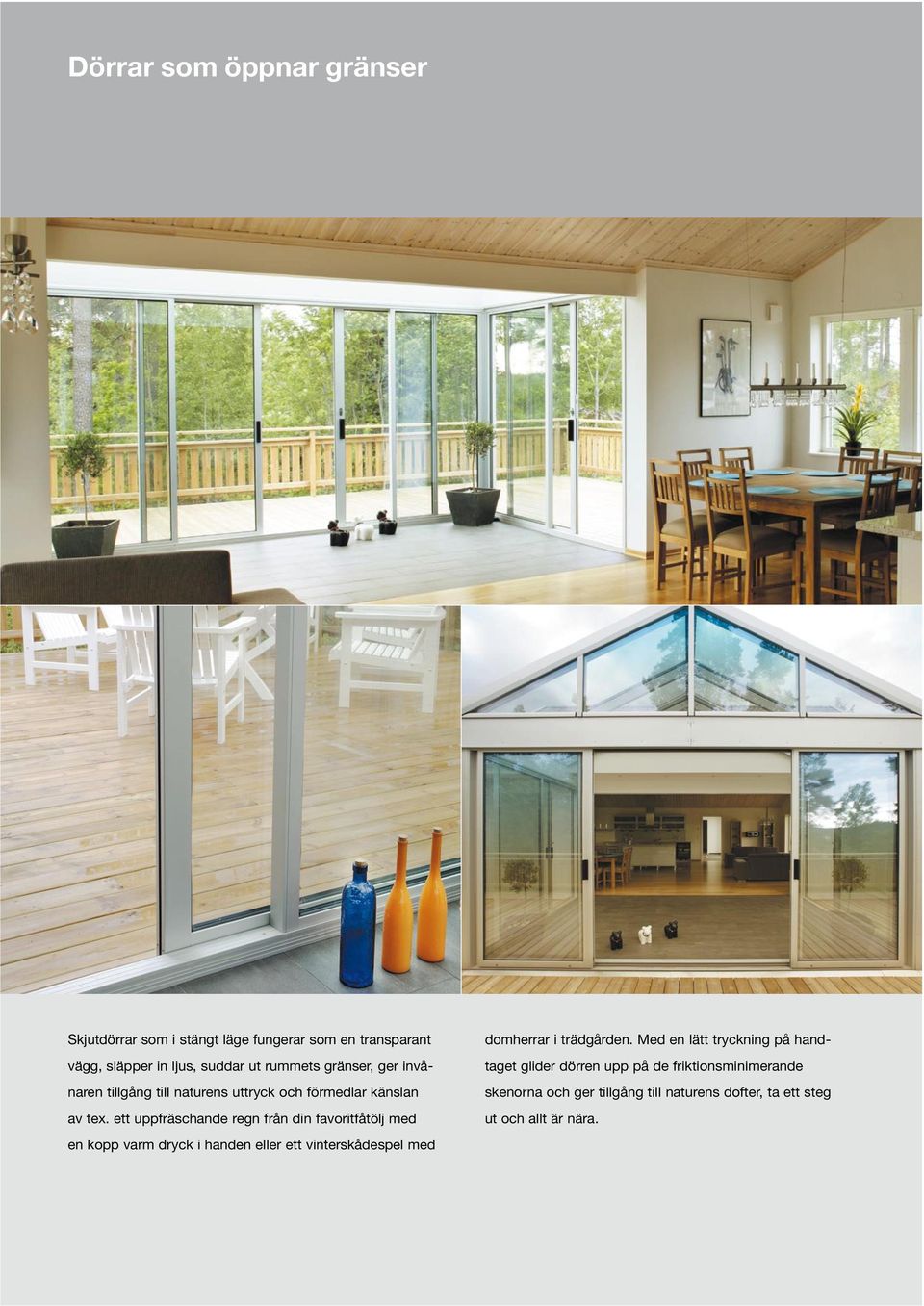

3 Dörrar som öppnar gränser Skjutdörrar som i stängt läge fungerar som en transparant vägg, släpper in ljus, suddar ut rummets gränser, ger invånaren tillgång till naturens uttryck och förmedlar känslan av tex. ett uppfräschande regn från din favoritfåtölj med en kopp varm dryck i handen eller ett vinterskådespel med domherrar i trädgården. Med en lätt tryckning på handtaget glider dörren upp på de friktionsminimerande skenorna och ger tillgång till naturens dofter, ta ett steg ut och allt är nära.

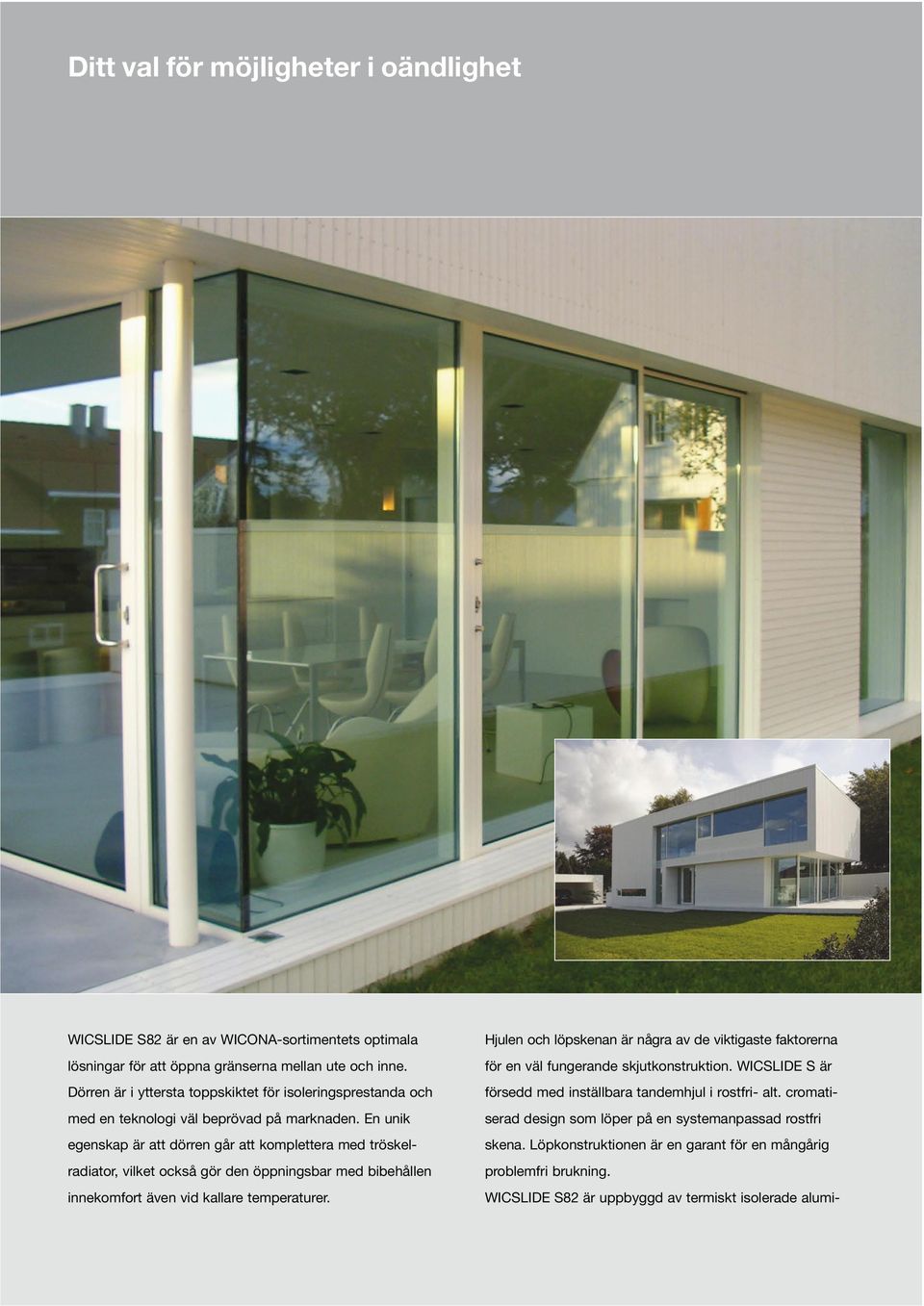

4 Ditt val för möjligheter i oändlighet WICSLIDE S82 är en av WICONA-sortimentets optimala lösningar för att öppna gränserna mellan ute och inne. Dörren är i yttersta toppskiktet för isoleringsprestanda och med en teknologi väl beprövad på marknaden. En unik egenskap är att dörren går att komplettera med tröskelradiator, vilket också gör den öppningsbar med bibehållen innekomfort även vid kallare temperaturer. Hjulen och löpskenan är några av de viktigaste faktorerna för en väl fungerande skjutkonstruktion. WICSLIDE S är försedd med inställbara tandemhjul i rostfri- alt. cromatiserad design som löper på en systemanpassad rostfri skena. Löpkonstruktionen är en garant för en mångårig problemfri brukning. WICSLIDE S82 är uppbyggd av termiskt isolerade alumi-

5 niumprofiler som tillsammans med högisolerande isolerglas ger bästa värden för värmeisolering. Ingående gummilister är av åldringsbeständig EPDM-gummi och garanterar tillsammans med systemanpassade borstlister yttersta täthet. För inbrottsskydd kan dörren förses med godkänt hakregellås och tillhörande cylinder. Cylindern kan integreras i fastighetens övriga låssystem. WICSLIDE S86 är en del av ett marknadsledande byggsystem för glasarkitektur, där produkten samspelar perfekt med systemets övriga produkter. Önskar man att integrera dörren i en glasfasad görs detta genom osynlig övergång. Vill man kombinera det bästa av två världar, skjutsystem och viksystem, låter det sig enkelt göras. Möjligheterna är i det närmaste oändliga.

6 Design och funktion i perfekt samspel Frihet i design Ett stort urval av olika dörrtyper finns att tillgå. Produkten kan i princip utformas efter kundens egna önskningar; storlek, antal spröjs, isoleringsgrad mm. Konstruktionens begränsning skall ses som garanti för systemets högt ställda kvalitetsambitioner. Kulör och ytbehandling Den färgmässiga utformningen kan göras i alla färgskalans kulörer eller eloxalfärger. Som standard väljes mellan vit pulverlack eller eloxering i natur eller brun.

7 Underhållsfri teknik Systemet är uppbyggt av aluminiumprofiler som ytbehandlas med pulverlack eller genom eloxering (elektrolytbehandlingsprocess). Dessa ytbehandlingar ger dörren en mycket tålig yta. Denna uppbyggnad tillsammans med dörrens ingående komponenter ger en underhållsfri teknik med långa serviceintervaller. WICSLIDE S86 WICSLIDE S86 är en skjutdörrstyp med lika ingående detaljer som WICSLIDE S82 men utformad i en mer slimmad design. Systemet är uppbyggt av oisolerade profiler med valfri integrering av enkelglas eller isolerglas. WICSLIDE S86 kan även fås i skjutfönsterutförande.

8 Kontorsmiljöer

9 Kontorsmiljöer När man söker en öppen kontorsyta eller affärsyta i en galleria men med möjlighet för individuell styrning av avskildhet är WICSLIDE S86 det perfekta valet. Med interiörtröskel ger dörren i öppet läge närmast ett öppet rum, utan någon märkbar gräns. Även med detta alternativ löper dörren nästan friktionsfritt på de i tröskeln integrerade skenorna. Dörren erbjuder även rummets brukare låsning i olika klasser. WICSLIDE S86 öppnar för fri design; antal bågar, spröjs, kulörer. Arkitekten väljer fritt handtag ur vårt standardsortiment eller, om så önskas, fritt från alla marknadens varianter. Vill man integrera dörren i en glasvägg finns glassystemet WICSLIDE S22 att tillgå, systemet är helt anpassat för skjutdörrsintegrering och fungerar som det optimala valet för interiör glasarkitektur.

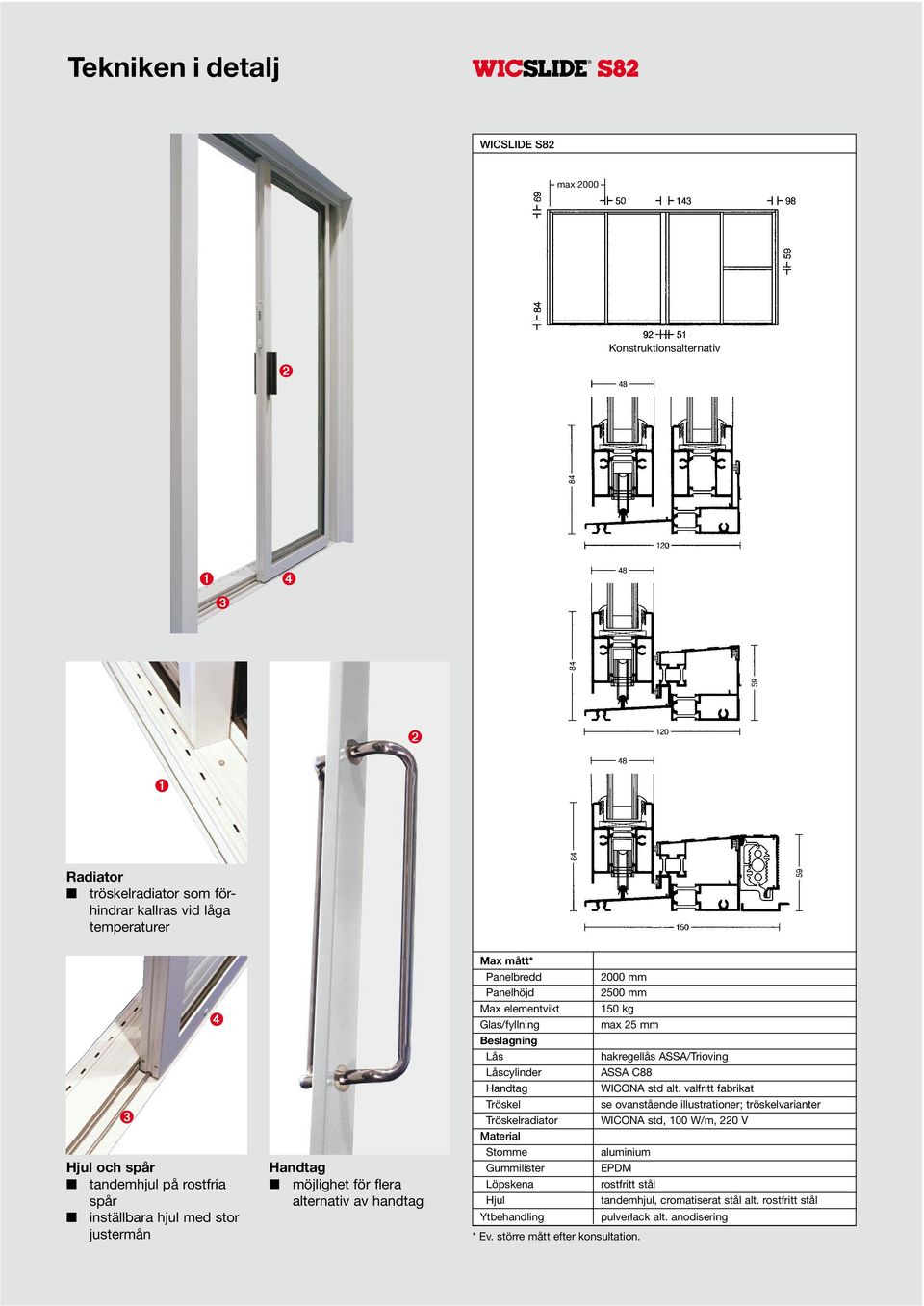

10 Tekniken i detalj WICSLIDE S82 max 2000 Konstruktionsalternativ Radiator tröskelradiator som förhindrar kallras vid låga temperaturer Hjul och spår tandemhjul på rostfria spår inställbara hjul med stor justermån Handtag möjlighet för flera alternativ av handtag Max mått* Panelbredd Panelhöjd Max elementvikt Glas/fyllning Beslagning Lås Låscylinder Handtag Tröskel Tröskelradiator Material Stomme Gummilister Löpskena Hjul Ytbehandling 2000 mm 2500 mm 150 kg max 25 mm * Ev. större mått efter konsultation. hakregellås ASSA/Trioving ASSA C88 WICONA std alt. valfritt fabrikat se ovanstående illustrationer; tröskelvarianter WICONA std, 100 W/m, 220 V aluminium EPDM rostfritt stål tandemhjul, cromatiserat stål alt. rostfritt stål pulverlack alt. anodisering

11 WICSLIDE S86 WICSLIDE S22 max 1500 max 2000 max 2000 Konstruktionsalternativ Konstruktionsalternativ Max mått* Panelbredd Panelhöjd Max elementvikt Glas/fyllning Beslagning Lås Låscylinder Handtag Tröskel Tröskelradiator Material Stomme Gummilister Löpskena Hjul Ytbehandling 1500 mm 2500 mm 80 kg 6 alt. 20 mm WICONA Snäpplås alt. hakregellås ASSA/Trioving ASSA C88 (hakregellås) WICONA std alt. valfritt fabrikat se ovanstående illustrationer; tröskelvarianter WICONA std, 100 W/m, 220 V (exteriör tröskel) aluminium EPDM rostfritt stål tandemhjul, cromatiserat stål alt. rostfritt stål pulverlack alt. anodisering Max mått* Panelbredd Panelhöjd Glas/fyllning Material Stomme Gummilister Ytbehandling c/c 2000 mm 3000 mm 6 10 mm aluminium EPDM * Ev. större mått efter konsultation. pulverlack alt. anodisering * Ev. större mått efter konsultation.

12 Hydro Building Systems AB Box 120 SE Åseda Tel: Fax: Din specialist på WICONA skjutdörrar WICONA is a Hydro brand
