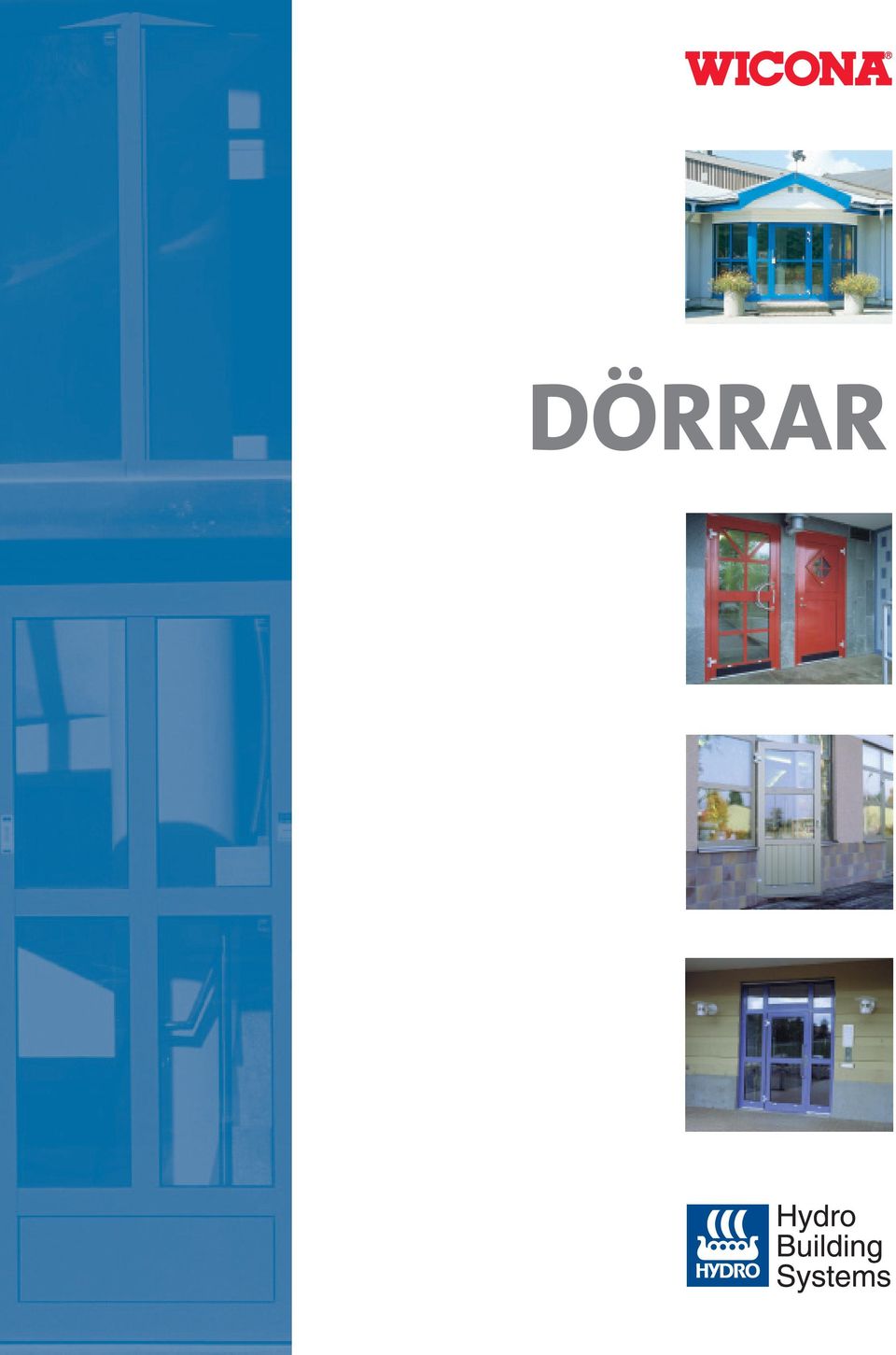

1 DÖRRAR

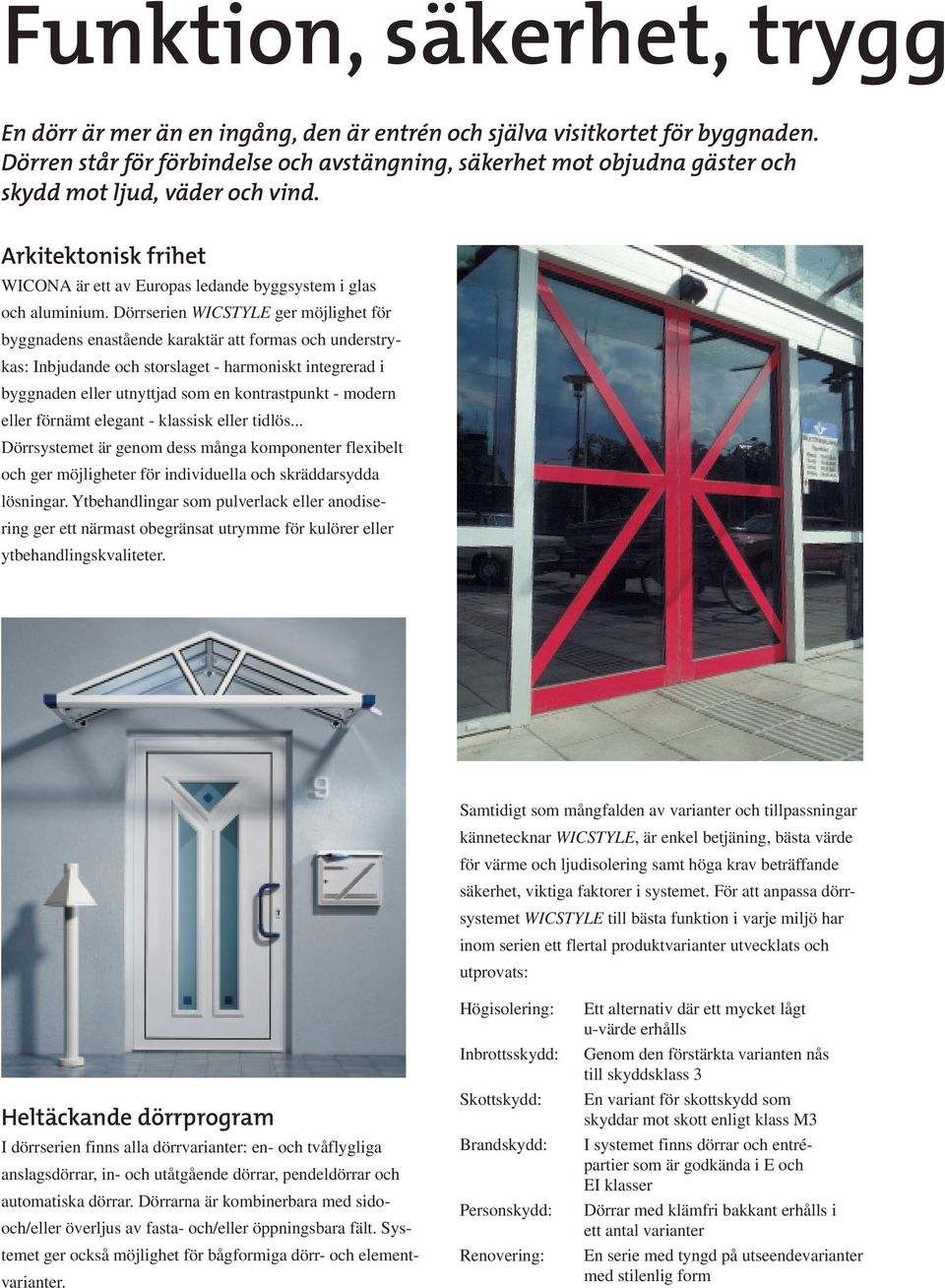

2 Funktion, säkerhet, trygg En dörr är mer än en ingång, den är entrén och själva visitkortet för byggnaden. Dörren står för förbindelse och avstängning, säkerhet mot objudna gäster och skydd mot ljud, väder och vind. Arkitektonisk frihet WICONA är ett av Europas ledande byggsystem i glas och aluminium. Dörrserien WICSTYLE ger möjlighet för byggnadens enastående karaktär att formas och understrykas: Inbjudande och storslaget - harmoniskt integrerad i byggnaden eller utnyttjad som en kontrastpunkt - modern eller förnämt elegant - klassisk eller tidlös... Dörrsystemet är genom dess många komponenter flexibelt och ger möjligheter för individuella och skräddarsydda lösningar. Ytbehandlingar som pulverlack eller anodisering ger ett närmast obegränsat utrymme för kulörer eller ytbehandlingskvaliteter. Samtidigt som mångfalden av varianter och tillpassningar kännetecknar WICSTYLE, är enkel betjäning, bästa värde för värme och ljudisolering samt höga krav beträffande säkerhet, viktiga faktorer i systemet. För att anpassa dörrsystemet WICSTYLE till bästa funktion i varje miljö har inom serien ett flertal produktvarianter utvecklats och utprovats: Heltäckande dörrprogram I dörrserien finns alla dörrvarianter: en- och tvåflygliga anslagsdörrar, in- och utåtgående dörrar, pendeldörrar och automatiska dörrar. Dörrarna är kombinerbara med sidooch/eller överljus av fasta- och/eller öppningsbara fält. Systemet ger också möjlighet för bågformiga dörr- och elementvarianter. Högisolering: Inbrottsskydd: Skottskydd: Brandskydd: Personskydd: Renovering: Ett alternativ där ett mycket lågt u-värde erhålls Genom den förstärkta varianten nås till skyddsklass 3 En variant för skottskydd som skyddar mot skott enligt klass M3 I systemet finns dörrar och entrépartier som är godkända i E och EI klasser Dörrar med klämfri bakkant erhålls i ett antal varianter En serie med tyngd på utseendevarianter med stilenlig form

3 het, kvalitet Funktion och utveckling WICSTYLE dörrsystem är utformat, testat och certifierat enligt skandinavisk och europeisk standard. Aluminiumkonstruktionen erbjuder starka, lätta och väderleksbeständiga produkter med optimal totalekonomi. Hydro Building Systems tekniska forsknings- och utvecklingscenter står för kontinuerlig produktutveckling och systemoptimering, vi kan också genom våra många systerföretag över hela Europa erbjuda impulser och erfarenheter från såväl produktidéer som design. Projekteringshjälp och rådgivning Vi lägger stor vikt vid att erbjuda hög teknisk servicegrad och projekteringshjälp. Vi har tagit fram arbetsverktyg som förenklar och underlättar i såväl idé- som projekteringsstadiet. Vår CD Systems Overview & Drawing Support ger en komplett översikt av vårt produktsortiment inkl ett omfattande ritningsbibliotek. Med vårt interaktiva 3D kalkyl- och beredningsprogram WICTOP kan vi bygga, simulera och testa det aktuella byggprojektet samtidigt som vi får en komplett överblick över system-, komponent- och profilbehov. Idé och inspiration WICSTYLE dörrsystem finns i ett antal systemvarianter som är anpassade för olika behov och kan kombineras med WICONA:s övriga byggsystem för fönster och fasader. I den här broschyren vill vi ge Dig idéer och inspiration genom en kort översikt över våra vanligaste systemvarianter. Detaljerad produkt- och profilinformation får du genom våra separata faktablad, på vår CD Systems Overview och/eller genom att kontakta oss direkt.

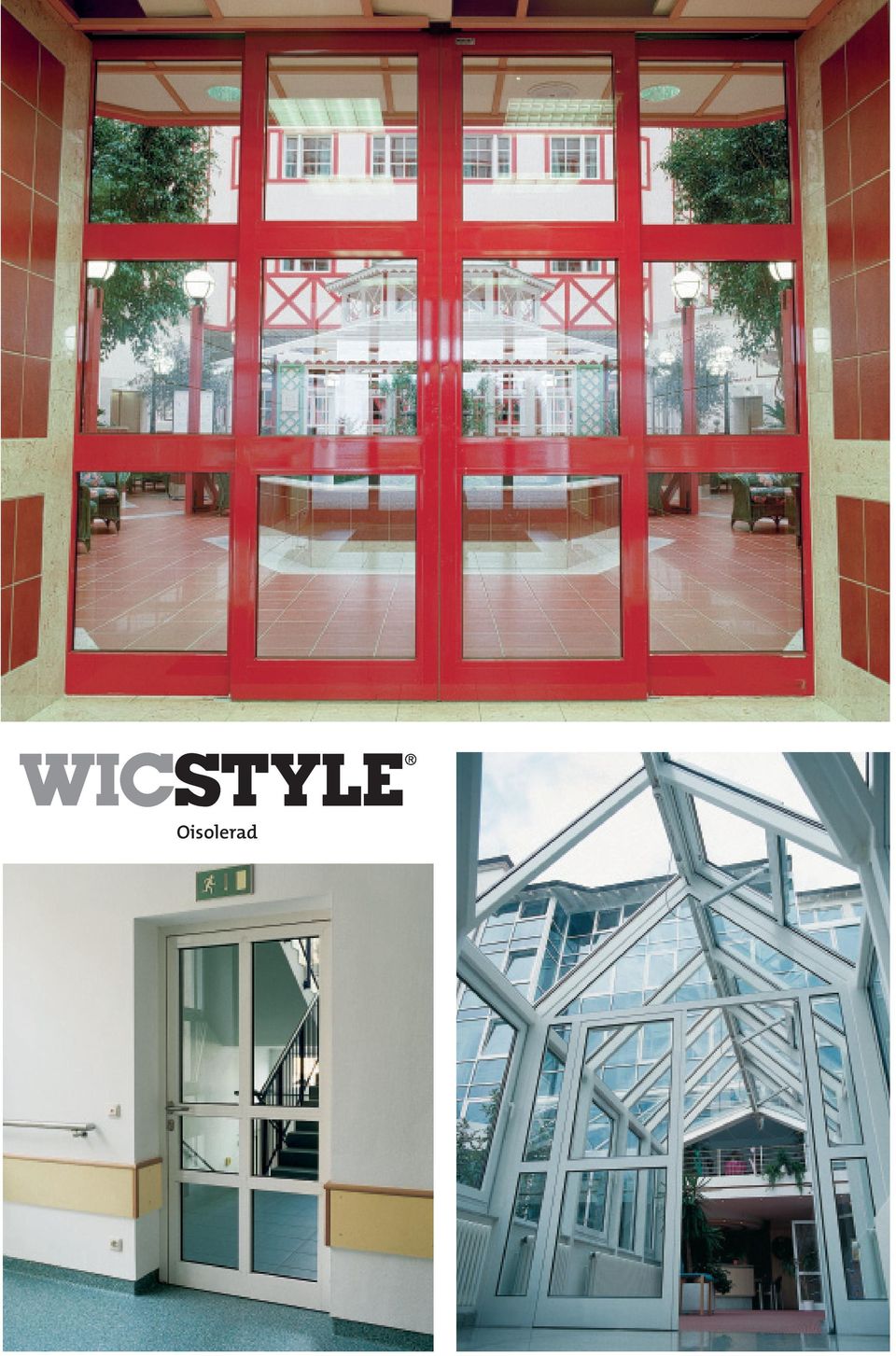

4 Oisolerad

5 Dörrkonstruktion av oisolerade aluminiumprofiler för: - Halvpendel-/slagdörrar - Dörrar med klämfri bakkant - Automatiska skjutdörrar - Helglasdörrar Dörrblad linjerar med karm och tätas med två packningar. Slät dörrfals för enklare skötsel. Ger möjlighet att osynligt kombineras med WICSTYLE/LINE 65 isolerad. Djup: Karm 65 mm, Dörrblad 65 mm Fyllningstjocklek: 3-47 mm Glasningslist: Höjd 18 alt 22 mm Glaspackningar: Kontinuerlig ut-/invändig Tröskelalternativ: För sockel- alt. helgerad dörr Gångjärn: Std-/Bandgångjärn Kombination: Fönstersystem WICLINE 65N, 65 Inbyggnad: Fasadsystem WICTEC Dörrkonstruktion av oisolerade aluminiumprofiler för: - Förstärkta dörrar - Inbrottsklassade dörrar Djup: Karm 50 mm, Dörrblad 60 mm Fyllningstjocklek: 1-35 mm Glaspackningar: Kontinuerlig ut-/invändig Inbrottsklassade: Klass 1, 2, 3 enl. SS Tröskelalternativ: Sockel- alt. helgerad dörr Kombination: Fönstersystem WICLINE S51 Inbyggnad: Fasadsystem WICTEC

6 Isolerad, högisolerad

7 Dörrkonstruktion av isolerade aluminiumprofiler för: - Halvpendel-/slagdörrar - Dörrar med klämfri bakkant - Automatiska skjutdörrar Huvudprofilerna är uppbyggda i trekammarsystem. Slät dörrfals för enklare skötsel. Dörrblad linjerar med karm och tätas med två packningar. Ger möjlighet att osynligt kombineras med WICSTYLE/LINE 65N oisolerad. Djup: Karm 65 mm, Dörrblad 65 mm Fyllningstjocklek: 3-47 mm Glasningslist: Höjd 18 alt 22 mm Glaspackningar: Kontinuerlig ut-/invändig Värmeisolering: Glasfiberarmerad polyamid Tröskelalternativ: För sockel- alt. helgerad dörr Gångjärn: Std-/Bandgångjärn Kombination: Fönstersystem WICLINE 65N, 65 Inbyggnad: Fasadsystem WICTEC Dörrkonstruktion av högisolerade aluminiumprofiler för: - Halvpendel-/slagdörrar - Dörrar med klämfri bakkant - Automatiska skjutdörrar - Butiksfronter/fasader Huvudprofilerna är uppbyggda i flerkammartyp med patenterad isolatorlösning för bättre isolering. Slät dörrfals för enklare skötsel. Dörrblad linjerar med dörrkarm och tätas med två packningar i anslag. Ger möjlighet att osynligt kombineras med WICSTYLE/LINE 65N oisolerad. Djup: Karm 77 mm, Dörrblad 77 mm Fyllningstjocklek: 9-59 mm Glasningslist: Höjd 18 alt 22 mm Glaspackningar: Kontinuerlig ut-/invändig Värmeisolering: Glasfiberarmerad polyamid av hålkammartyp Tröskelalternativ: För sockel- alt. helgerad dörr Gångjärn: Std-/Bandgångjärn Kombination: Fönstersystem WICLINE 65N, 65 Inbyggnad: Fasadsystem WICTEC

8 Brandhämmande

9 Dörrkonstruktion av oisolerade aluminiumprofiler för: - Centrumhängda pendel-/slagdörrar - Dörrar med klämfri bakkant - Butiksfronter/fasader Dörrblad linjerar med karm och anslag tätas med två packningar. Djup: Karm 50 mm, Dörrblad 50 mm Fyllningstjocklek: 1-35 mm Glaspackningar: Utvändigt, kontinuerligt invändigt Brandklass: Se faktablad Tröskelalternativ: Sockel- alt. helgerad dörr Kombination: Fasta glasfält WICSTYLE S51 Dörrkonstruktion av oisolerade aluminiumprofiler för: - Förstärkta dörrar - Inbrottsklassade dörrar Djup: Karm 50 mm, Dörrblad 60 mm Fyllningstjocklek: 1-35 mm Glaspackningar: Utvändigt, kontinuerligt invändigt Brandklass: Se faktablad Inbrottsklassade: Klass 1, 2, 3 enl. SS Tröskelalternativ: Sockel- alt. helgerad dörr Kombination: Fasta glasfält WICSTYLE S51 Dörrkonstruktion för branddörrar och brandpartier av isolerade aluminiumprofiler för: - In/utåtgående dörrar, enkel-/pardörrar med över- och/eller sidoljus. - Brandskiljande inner- och ytterväggar Huvudprofilerna är uppbyggda i trekammarsystem. Dörrbladet linjerar med dörrkarm och tätas med två packningar i anslag Djup: Karm 93 mm, Dörrblad 93 mm Fyllningstjocklek: mm Glaspackningar: Utvändigt, kontinuerligt invändigt av kloroprene. Brandklass: Se faktablad Värmeisolering: Glasfiber Tröskelalternativ: Helgerad dörr Inbyggnad: Fasadsystem WICTEC FP

10 Inbrotts-, skotthämmande

11 Dörrkonstruktion av oisolerade aluminiumprofiler för: - Förstärkta dörrar - Inbrottsklassade dörrar Djup: Karm 50 mm, Dörrblad 60 mm Fyllningstjocklek: mm Glaspackningar: Kontinuerlig ut-/invändig Inbrottsklassade: Klass 1, 2, 3 enl. SS Tröskelalternativ: Sockel- alt. helgerad dörr Kombination: Fönstersystem WICLINE S51 Inbyggnad: Fasadsystem WICTEC EH Dörrkonstruktion av isolerade aluminiumprofiler för: - Butiksfronter/fasader Huvudprofilerna är uppbyggda i trekammarsystem. Dörrblad linjerar med dörrkarm och anslag tätas med två packningar. Djup: Karm 70 mm, Dörrblad 70mm Fyllningstjocklek: 7-55 mm Glasningspackningar: Kontinuerlig utvändig och invändig Värmeisolering: Glasfiberarmerad polyamid Tröskelalternativ: Sockeldörr Skotthämmande: Motståndsklass M3 vid bruk av anvisade profiler Kombination: Fönstersystem WICLINE 70 Inbyggnad: Fasadsystem WICTEC DH

12 Hydro Building Systems är medlem av systemleverantörernas organisation för återvinning av aluminium. SVE 2002 Hydro Building Systems är världens största leverantör av byggsystem i aluminium med huvudkontor i Schweiz och tekniskt center i Tyskland. Bolaget tillhör Hydro Aluminium Extrusion som är en division inom Norsk Hydro. På den skandinaviska marknaden är HBS aktiva med huvudkontor i Åseda, Sverige och med försäljningskontor i Norge och Danmark. Produktprogrammet marknadsförs i Skandinavien under varumärket WICONA. Hydro Building Systems AB Sverige: Box 120, SE ÅSEDA Tel Fax wicona@wicona.se Danmark: Erhvervsparken 6, DK-8400 EBELTOFT Tel Fax wicona@wicona.dk Norge Island: Postboks 153, NO-2831 RAUFOSS Tel Fax wicona@wicona.no Estland Lettland Litauen: Pärnu mnt 238 EE-11624, TALLINN Tel Fax wicobalt@wicobalt.ee
