1 FH 6x2 luftfjädring Frysbil Bussbygg Bussbygg THERMOMAX, FRC skåp, med Thermo King T-1000R 50 Frysisolering och öppningsbar sida. Utförande och utrustning enligt bifogade specifikationer. Specifikation Fjärrbil 6x2 Globhytt L2H2 med förarpaket och sov- och vilopaket. Ljudpaket avancerat D13C460 motor Euro 5 SCR VT2512AT I-shift, utväxling 2.79:1 Framaxeltryck 8 ton, hjulbas 4800 mm. Luftfjädring fram och bak 650 liters bränsletank och 125 liters AdBlue tank höger sida.

Specifikation Fjärrbil 6x2 Globhytt L2H2 med förarpaket och sov- och vilopaket.

2 Byggnadsspecifikation utrustning av bilchassi Skåp: Thermomax BILSKÅP Konstruktion: Skåpet är byggt av freonfria sandwichelement där alla. hörnen mellan sidoväggar, tak, frontvägg och golv är sammangjutet till en enhet. Invändigt är väggarna förstärkta med extra tjock glasfibermatta. Kraftig stålram, galvaniserad och lackerad runt skåpets öppning bak. Utvändig längd är utan gångjärn, packningar och lister. Montering: Skåpet monteras med galvaniserade skåpfästen till chassi ramen, efter chassi tillverkarens föreskrifter. Uppbyggnadsprofilen är galvaniserad. Skåpmått: Längd invändigt 7300 mm Bredd utvändigt 2600 mm Bredd invändigt 2470 mm Höjd invändigt 3170 mm Totalhöjd utvändigt +-10mm 4480 mm Frontvägg: Airflow frontvägg i sandwichkonstruktion med 100 mm elementtjocklek. Håltagning för aggregat. Dörrar vänster sida: 6 st dörrar upphängda i profil i tak 60 mm elemttjocklek. Avstånd från frontvägg 0 mm. Ljusöppning 6800 mm. Dörrar höger sida: Ingen Sidoväggar: 60 mm elementtjocklek. Bakdörrar: Dubbla dörrar med AIRFLOW och 100 mm elementtjocklek. Levereras med dubbla rostfria utanpåliggande lås. Dörrhållare av typ undermonterad rostfri bygel. Dörrstoppar upptill på båda dörrbladen. Tak: Sandwichkonstruktion med 100 mm elementtjocklek. Elrör för temperaturkännare placerad innanför bakdörrarna.

Kraftig stålram, galvaniserad och lackerad runt skåpets öppning bak. Utvändig längd är utan gångjärn, packningar och lister.

3 Golv: Truckbärande sandwichgolv med 95 mm isolering förstärkt med 24 mm vattenfast björkplywood och sandströdd glasfiberbeläggning. Hjulhus av galvaniserat stål fälls in i durk. Lastsäkringsutrustning: 14 st 2 tons krokar i golv, ända ut i sidorna. 1 st helt infälld förankringsskena på 1000 mm cc på båda sidor. Ljusutrustning: 1 st strömbrytare för arbetsljus. 4 st arbetsljus. 2 st under skåp fram och 2 st bak. 4 st helt infällda takljus Hella LED. 2 st positionsljus uppe bak röda diod. 2 st sidomarkeringsljus helt bak korta snabel diod. 1 st timmer för invändig skåpbelysning Höger sida bak i skåp 1500 mm över golv Utrustning skåp: Galvaniserad ljusbalk med horisontal gummibuffert 100 mm Reflex enligt föreskrifter. 250 mm aluminiumskyddsplåt nere på sidodörrar. Skyddsplåt i aluminium vid golv 6x350 mm, SFX infälld. Monteras nere på höger sida, framvägg och fast vägg vänster bak. Rostfri skyddsplåt för bakdörrslås. Dörrar bak infälld nere. 30 mm infällning nere 400 mm från golv och upp. Förstärkning i framgavel för kylaggregat. Rör för dörrbrytare bak. Tempgivare i tak 1000 mm från dörrar bak. Förardörr går att öppna när vänster sidan är öppen Utrustning chassi: Sidoskydd Vid bakgavellift ingår underkörningsskydd i liften. 4 st stänkskärmar

4 st arbetsljus. 2 st under skåp fram och 2 st bak. 4 st helt infällda takljus Hella LED. 2 st positionsljus uppe bak röda diod. 2 st sidomarkeringsljus helt bak korta snabel diod.

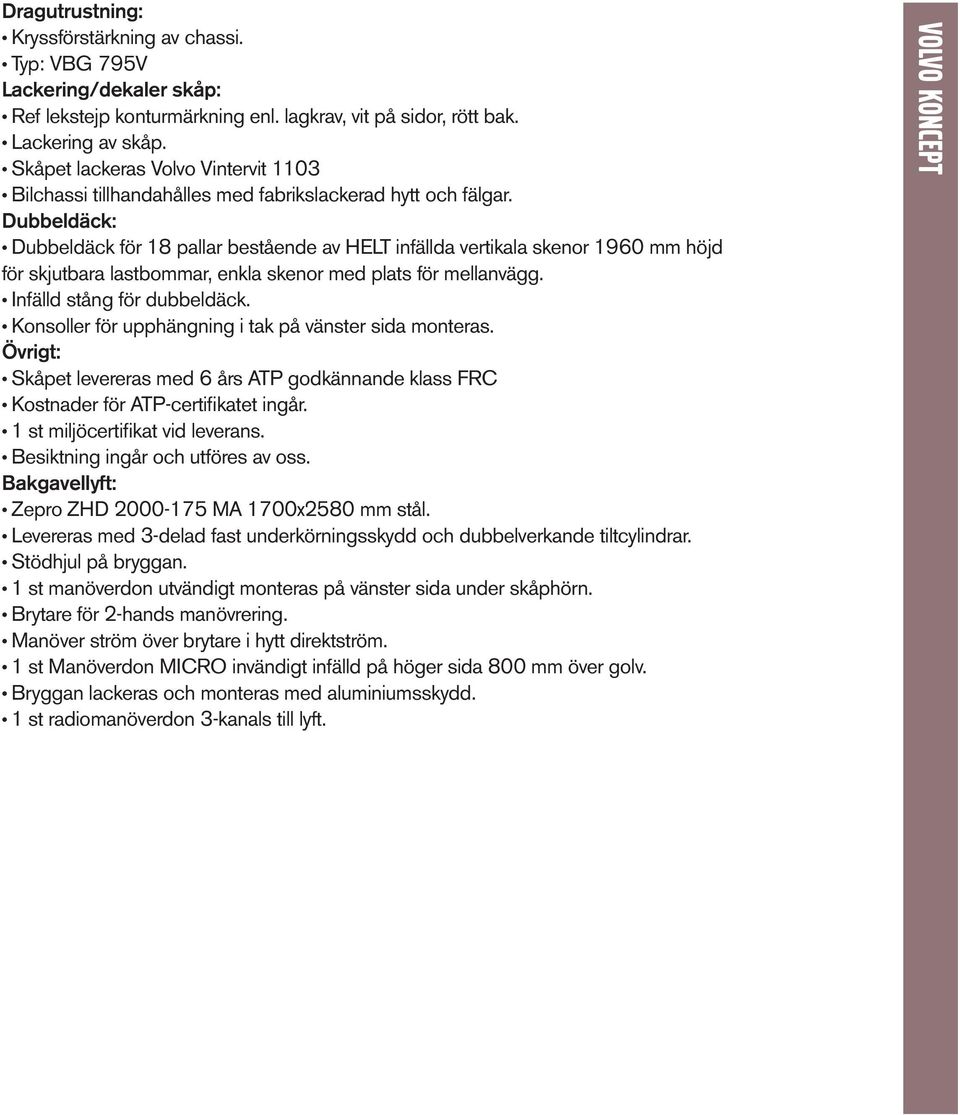

4 Dragutrustning: Kryssförstärkning av chassi. Typ: VBG 795V Lackering/dekaler skåp: Ref lekstejp konturmärkning enl. lagkrav, vit på sidor, rött bak. Lackering av skåp. Skåpet lackeras Volvo Vintervit 1103 Bilchassi tillhandahålles med fabrikslackerad hytt och fälgar. Dubbeldäck: Dubbeldäck för 18 pallar bestående av HELT infällda vertikala skenor 1960 mm höjd för skjutbara lastbommar, enkla skenor med plats för mellanvägg. Infälld stång för dubbeldäck. Konsoller för upphängning i tak på vänster sida monteras. Övrigt: Skåpet levereras med 6 års ATP godkännande klass FRC Kostnader för ATP-certifikatet ingår. 1 st miljöcertifikat vid leverans. Besiktning ingår och utföres av oss. Bakgavellyft: Zepro ZHD MA 1700x2580 mm stål. Levereras med 3-delad fast underkörningsskydd och dubbelverkande tiltcylindrar. Stödhjul på bryggan. 1 st manöverdon utvändigt monteras på vänster sida under skåphörn. Brytare för 2-hands manövrering. Manöver ström över brytare i hytt direktström. 1 st Manöverdon MICRO invändigt infälld på höger sida 800 mm över golv. Bryggan lackeras och monteras med aluminiumsskydd. 1 st radiomanöverdon 3-kanals till lyft.

Dubbeldäck: Dubbeldäck för 18 pallar bestående av HELT infällda vertikala skenor 1960 mm höjd för skjutbara lastbommar, enkla skenor med plats för mellanvägg. Infälld stång för dubbeldäck.

5 Kylaggregat: Fabrikat: Thermo King Typ: T-1000 Temperaturregistreringsutrustning: DAS Baktill i skåpet monteras 1 st separat takpendelgivare 1000mm in från bakdörrar. Övrigt: Fjärrkontroll monterad i hytt. Anslutning till befintlig bränsletank på bil. Batteri och batterilåda. Elektrisk Standby-drift. Köldmedium R404A. Montering: Montering och pr:ovkörning ingår. Anmärkning (gäller endast bil): Vindriktare/takspoiler på bilhytt justeras in av oss.

Anslutning till befintlig bränsletank på bil. Batteri och batterilåda. Elektrisk Standby-drift. Köldmedium R404A.

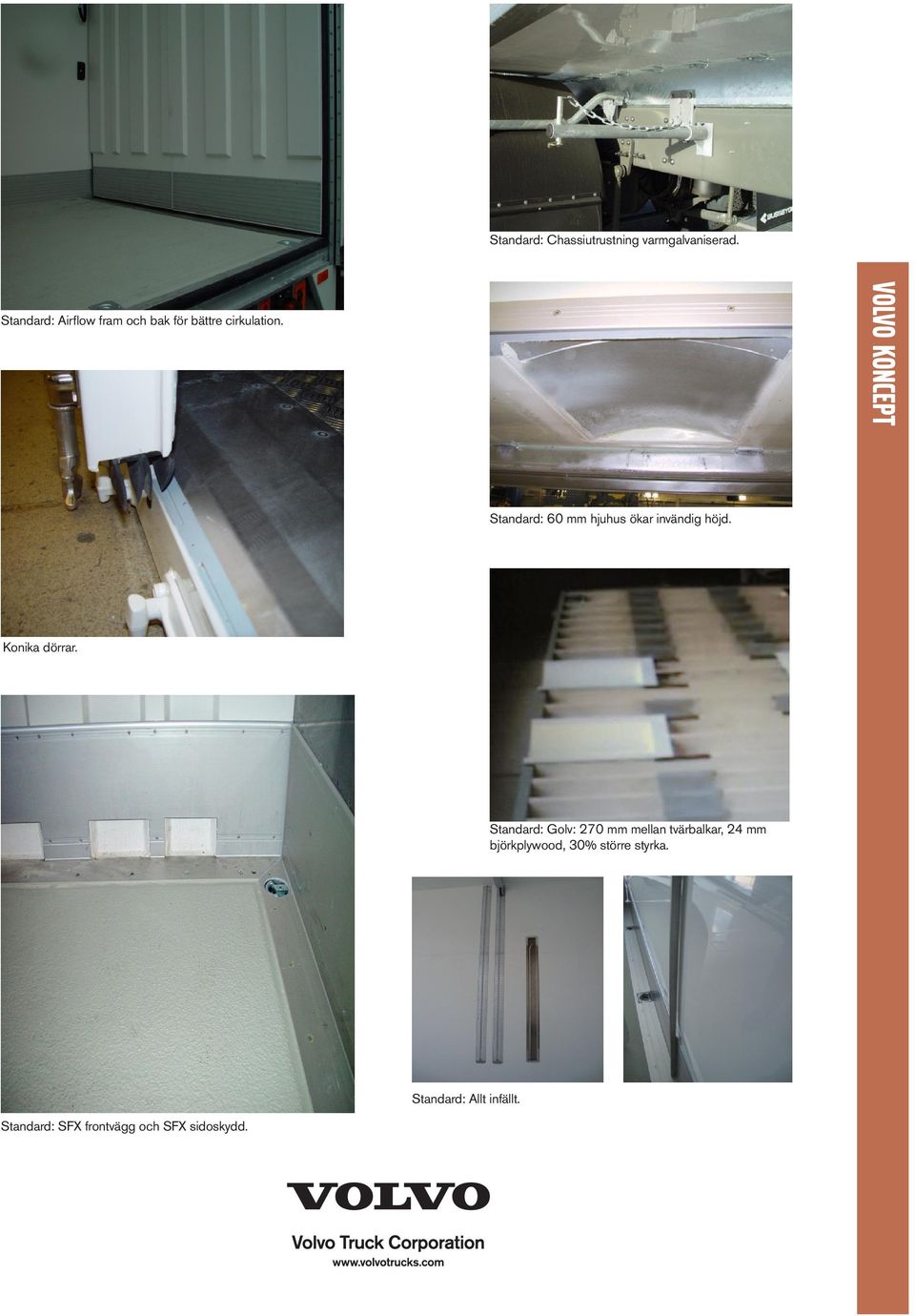

6 Standard: Chassiutrustning varmgalvaniserad. Standard: Airflow fram och bak för bättre cirkulation. Standard: 60 mm hjuhus ökar invändig höjd. Konika dörrar. Standard: Golv: 270 mm mellan tvärbalkar, 24 mm björkplywood, 30% större styrka. Standard: Allt infällt. Standard: SFX frontvägg och SFX sidoskydd.

Standard: 60 mm hjuhus ökar invändig höjd. Konika dörrar.
