Lastväxlare 18T - HIAB

Transkript

1 Lastväxlare 18T - HIAB Typ HIAB Multilift lågbyggd lastväxlare XR18SL lyft- och tippkapacitet 18 ton Teleskoperande arm och fast krokpelare. Bygghöjd:195 mm Mekaniskt midjelås Flakstopp fram på krokpelaren Tipphjälpcylindrar lyfter flaket i startmomentet och medger friktionsminskning vid förflyttning av flaket Automatisk sänkbroms dämpar hastigheten i slutskedet av sänkrörelsen. Dubbelverkande hydraulcylindrar med lasthållningsventiler Servicestöd (tippstötta) Lastväxlaren byggd enligt SS 3021 Krokhöjd Flaklåsning Styrsystem Spridarläm bil Automatläm Placering ventilpaket Redskapsfäste Hydraultank Hydraulolja Hydraulpump Underkörn.skydd Verktygslåda Krokhöjd 1450 mm Utvändig hydraulisk flaklåsning. Mekaniska flaklåskrokar Elektrisk styrning med CAN buss teknik. Reglage monterat vid A-stolpe vänster sida Spridarlämsöppnare komplett monterad med strömställare i hytt. 1 st duomatic monterad bak på chassit för luftstyrd automatläm på flak. Strömställare i hytt med on-off lägen Vertikalt stående i redskapsfästet på vänster sida I krokpelarhöjd med gångbord och stege. Hållare för spett, spade och borste monterade på vänster sida. 155 liter i plåt med avstängningskran, returfilter, luftfilter och nivåglas. Placerad i redskapsfästet Byggnationen fylld och testkörd med standard mineralolja, Gulf Harmony SHS liters hydraulpump komplett med avlastningsventil direktmonterad på kraftuttag Bak: I stål Sida: Scania original i aluminium alternativt från HIAB, se tillval Rostfri, 550x500 mm, L=1000 mm Inkl. sarg, hyllplan och ventilation Lastväxlare 18T - HIAB Sid 1 (4)

2 Stänkskärmar Baklyktor Arbetslampor Backlampor Nödstopp Lackering Scania original alternativt från HIAB, se tillval Scania original på rostfri konsol LED, 2 x 1600 Lumen, i ovan- samt underkant redskapsfästet LED, 2 x 1600 Lumen bak på chassit, kopplade över backväxeln Monterat till vänster om rattstången kopplad över hydraulpump chassigrå kulör. Lyftcylindrar, bärrullar, fästplåtar samt redskapsfäste i HIAB standardkulör(svart) RAL Lastväxlare 18T - HIAB Sid 2 (4)

3 Tillval HIAB lågbyggd lastväxlare typ XR18/21SL Snabbkörning och Sekvensstyrning Med snabbkörningsfunktionen kan flaklasten ställas av tre gånger snabbare än normalt. Snabbtippningsfunktionen ger en ökar tipphastighet upp till tre gånger snabbare än normalt(gäller endast dellast) Sekvensstyrning möjliggör öppning av hydraullås, sticka bak samt avställning av flak i en sekvens/cykel med endast en rörelse/kommando på manöverdon. Snabbsänkning Styrsystem (luftstyrning/spak) Radiostyrning Drag Tipp släp hydraulik Asfaltbalk Drivrullar Stänkskärmar Elektrisk förberedelse, släp Arbetslampor i fotsteg Blixtljus, Fram Blixtljus, Bak Sänker växlaren tre gånger snabbare, efter tippning, mot normalt (komb. med snabbkörning/sekvensstyrning) Pneumatisk styrning, spak med elströmställare i handtaget, monterad på vänster sida om förarstol Fjärrstyrning av samtliga lasväxlarfunktioner. VBG 795 V undermonterad, 14-polig VBG elkontakt och duomatic. ABS-/EBS-kontakt. Luftservo med signallampa i hytt. Reglage placerat bakom sista axel på vänster sida Snabbkopplingar Tema 7500(tryck), Tema 10000(retur) Enkelverkande sektion i manöverventilen med strömställare i hytt. Hydraultryck inställt på 220 bar Avsedd för förflyttning av framförvarande fordon Av märke Robsondrive (6x2 bladfjädring) för meddrivning av stödaxelhjul Hela, runda i plast alternativt heltäckande i aluminium Extra ledningar till VBG 14-polig kontakt för styrning av: *Spridarlämsutlösning *Skjutbar dragstång *Axellyft LED, 2 x 1600 Lumen, monterade i vänster och höger fotsteg 2 st DIOD, monterade bakom luftintagsgaller sammankopplade med blixtljus bak 2 st DIOD, med strömställare i hytt. (backväxel-helt av-via strömställaren) Lastväxlare 18T - HIAB Sid 3 (4)

4 Backkamera Av märke MXN alt1 Med en lins(visir) och LCD-färgskärm i hytt alt2 Med två linser(visir) och LCD-färgskärm i hytt Takskylt Sidohinder Ankstjärt Extra verktygslåda Sandspridare Hydraulpump Kranflaksdubb Hydraultank Hydraulolja Trycklufttank snabblyft ADR KP takskylt med 2 st. roterande ljus samt reklamplats i mitten Fasta sidohinder i aluminiumplank Förlängning av rambakände som ett avlastningsstöd vid förflyttning av flak från släp till bil 550x500 mm, L=1000 mm, vänstermonterad (Med hjulbas 4300 och Gäller ej bil med plogförberedelse sida) 2 st. Slirej toppmatade, med separata knappar för aktivering 70/35-liter komplett med avlastningsventil direktmonterad på kraftuttag 1 par för kran < 12 TM* 2 par för kran < 20 TM* 3 par för kran > 20 TM* * Med lägesgivare inklusive två väljarventiler, pumpskyddsventil samt 7-polig elkontakt (start,stop och gas). (Obs! Kan endast väljas med tipp släp hydraulik) Rostfri Miljöanpassad 1 st. 60 liter trycklufttank I aluminium, inkl armatur och konsoler, monteras inv. chassiram innanför verktygslåda Inkapslade elkablage enligt ADR-lagkrav. Exklusive: Brandsläckare, stoppklossar, jordspett, varningsskyltar och personlig skyddsutrustning Lastväxlare 18T - HIAB Sid 4 (4)

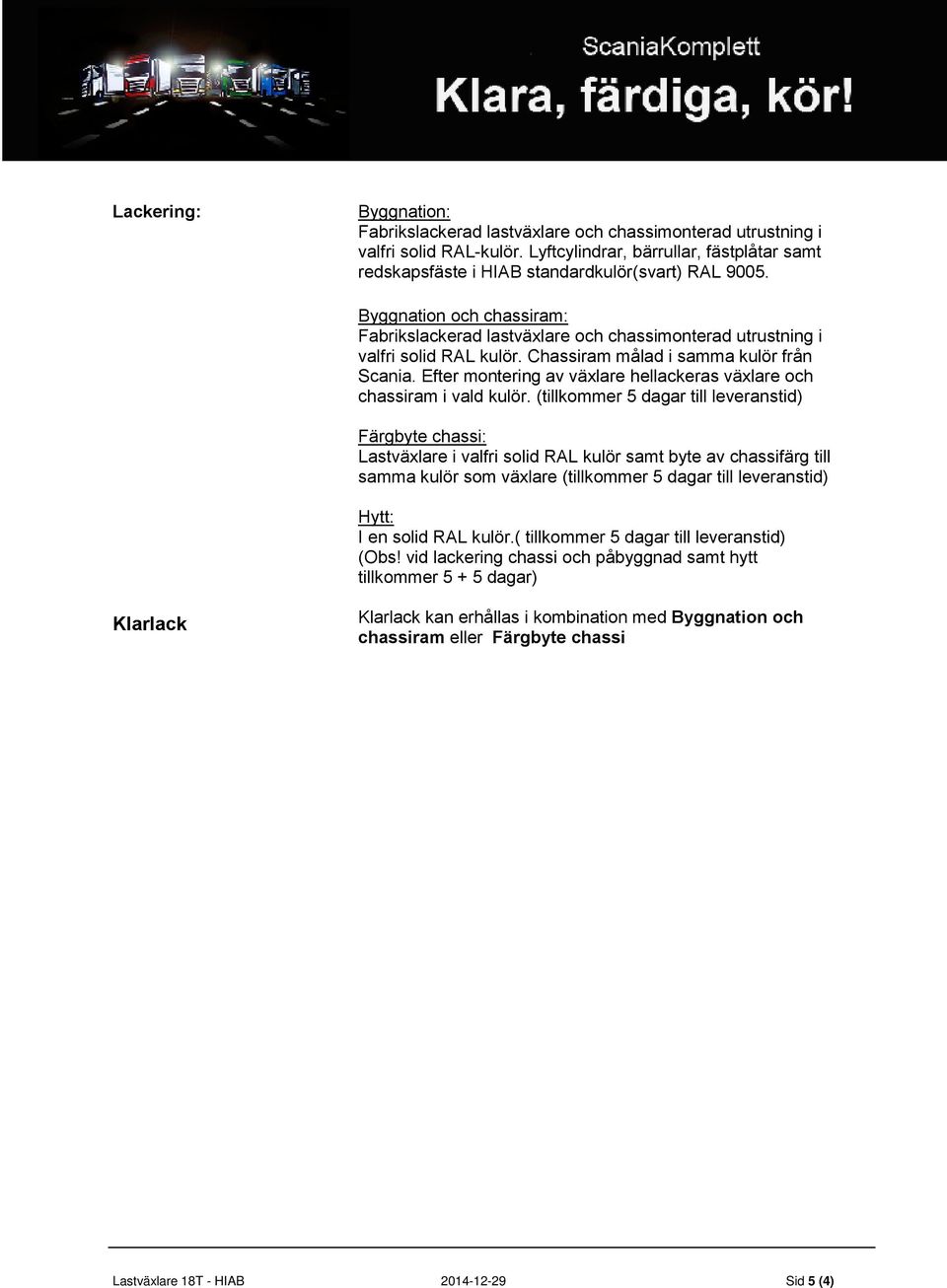

5 Lackering: Byggnation: valfri solid RAL-kulör. Lyftcylindrar, bärrullar, fästplåtar samt redskapsfäste i HIAB standardkulör(svart) RAL Byggnation och chassiram: valfri solid RAL kulör. Chassiram målad i samma kulör från Scania. Efter montering av växlare hellackeras växlare och chassiram i vald kulör. (tillkommer 5 dagar till leveranstid) Färgbyte chassi: Lastväxlare i valfri solid RAL kulör samt byte av chassifärg till samma kulör som växlare (tillkommer 5 dagar till leveranstid) Hytt: I en solid RAL kulör.( tillkommer 5 dagar till leveranstid) (Obs! vid lackering chassi och påbyggnad samt hytt tillkommer dagar) Klarlack Klarlack kan erhållas i kombination med Byggnation och chassiram eller Färgbyte chassi Lastväxlare 18T - HIAB Sid 5 (4)
