3 ÖVERSIKT MK01A MK01C MK02A MK02C MK03A MK03C MK11A MK11C MK12A MK12C MK13A MK13C MF02A MF02C MF03A MF03C MX 800 KYL INB. AGGREGAT KYL CENTRALKYLA KYL INB. AGGREGAT KYL CENTRALKYLA KYL INB. AGGREGAT KYL CENTRALKYLA KYL INB. AGGREGAT KYL CENTRALKYLA KYL INB. AGGREGAT KYL CENTRALKYLA KYL INB. AGGREGAT KYL CENTRALKYLA FRYS INB. AGGREGAT FRYS CENTRALKYLA FRYS INB. AGGREGAT FRYS CENTRALKYLA Kundanpassas till +32 C enligt önskemål STOMME AUTOMATIK DÖRRAR LÅDOR KYLA KYLAGGREGAT CENTRALKYLA AVLOPP ELANSLUTNING In och utvändig beklädnad i rostfritt stål. Kylbänkarna är försedda med en elektronisk temperaturkontroll med digital visning av temperatur. Tempereturkontrollen styr bänkens temperatur och avfrostning. Hellimmade stabila dörrar försedda med magnettätningslist som är lätt utbytbar. Inredning består av flyttbara gejdrar, där kantiner kan placeras direkt eller som kan förses med rostfria gallerhyllor. Lådor för Gastronormkantiner eller för flaskor i olika utföranden försedda med kaftiga rostfria fullt utdragbara expansionsbeslag. Enheterna är försedda med fläktkylare som ger en jämn temperatur i hela bänkens kylutrymme. Placering av kylpaket är beroende på kylbänkens utförande och längd. Kylbänkar med kylaggregat har detta placerat i bänkens ena sida. Kylaggregatet är luftkylt och är försett med dammfilter. Kylbänkar för anslutning till centralkylsytem förses med magnetventil och expansionsventil för anslutning till köldmeidium R-404. Bänkarna kan även tillverkas för anslutning till köldbärarsytem av olika utförande. Kondensvatten från skåpets avfrostning leds ut under bänken. Som option kan skåpet levereras med en elektrisk tövattentork. Kylbänkarna levereras med 2,5 m nätsladd som ansluts till jordat vägguttag säkrat med 10 Amp trög säkring. Modulbyggda kylbänkar byggs efter kundens önskemål och kan förses med lådor och dörrar i önskade kombinationer. Toppskivor kan levereras med kylbrunnar, kylrännor vaskar islådor mm. Bänkarna utförs med inbyggda kylaggregat eller för olika typer av köldmedia. 3.

4 STANDARDKYLBÄNKAR Kylbänk helt i rostfritt Lev med 2 st rostfria trådgallerhyllor/ dörr Bänkar med brunn levereras med 1 st hylla/dörr. Dörrar GN-1/1 anpassade. Längd INBYGGT KYLAGGREGAT Slät toppskiva MK01A MK02A MK03A längd- 800 mm 1 st dörr längd-1200 mm 2 st dörr längd-1600 mm 3 st dörr Bänken kan levereras utan toppskiva. Höjdmåttet blir då 20 mm lägre haglun d Längd CENTRALKYLA Slät toppskiva MK01C MK02C MK03C längd- 800 mm 1 st dörr längd-1200 mm 2 st dörr längd-1600 mm 3 st dörr Bänken kan levereras utan toppskiva. Höjdmåttet blir då 20 mm lägre Längd INBYGGT KYLAGGREGAT Kylbrunn 508 GN-1/1 dj-200 mm MK11A MK12A MK13A längd- 800 mm 1 st dörr längd-1200 mm 2 st dörr längd-1600 mm 3 st dörr haglun d Längd CENTRAKYLA Kylbrunn 508 GN-1/1 dj-200 mm MK11C MK12C MK13C längd- 800 mm 1 st dörr längd-1200 mm 2 st dörr längd-1600 mm 3 st dörr PRODUKTBLAD KYLBÄNK MX

5 STANDARDFRYSBÄNKAR Frysbänk helt i rostfritt Lev med 2 st rostfria trådgallerhyllor/ dörr MF-125A och MF105C är gastronormanpassade INBYGGT KYLAGGREGAT Slät toppskiva MF02A MF03A längd-1250 mm 2 st dörr längd-1500 mm 2 st dörr Bänken kan levereras utan toppskiva. Höjdmåttet blir då 20 mm lägre 1250mm 1500mm CENTRALKYLA Slät toppskiva MF02C MK03C längd mm 2 st dörr längd mm 2 st dörr Bänken kan levereras utan toppskiva. Höjdmåttet blir då 20 mm lägre mm 1300mm 5.

6 MX MODULBÄNKAR - UPPBYGGNAD FÖLJANDE MODULER ANVÄNDS FÖR KONFIGURERING AV MODULKYLBÄNKEN MX MODULERNA kan som option förses lås. Dörrarna förses med infällt cylinderlås och Lådor förses med en låsmodul som placeras mellan lådor. Låsmodul finns för 2,3 eller 4 lådor i höjd. LÅDOR FÖR GASTRONORMKANTIN är utförda med helt utdragbara rostfria expansionsbeslag. Lådorna är anpassade för GN-1/1, och finns i utförande för kantiner med antingen kortsidan eller långsidan utåt. Lådorna har botten och kan alltså användas utan kantiner. Lådorna kan kompletteras med avdelare för 1/4,1/6 och 1/9 kantiner. Lådmodulen levereras 2,3 eller 4 lådor i höjd. TOPPSKIVOR kan förses med hela kylbrunnar, kantinrännor, flaskrännor, islådor och vaskar av olika format. Olika kantsektioner på skivorna, såsom höga bakkanter och diskbänkssektioner. Toppskivor kan även levereras i andra material, t.ex: trä, sten, plastlaminat, corian, polyeten (skärbräda) mm. LÅDOR FÖR FLASKOR är utförda i kraftiga perforerade rostfria lådor på kullagrade rostfria expansionsbelag, Lådor är anpassade för standard flaskback 270 x 400 x 240 mm (eller kartonger för 24 st aluminiumburkar, som har samma mått). Lådorna har hel botten så att flaskor kan ställas direkt i lådan. Nedre låda har högre höjd för att rymma vinflaskor. Lådorna finns i 2 bredder för 1 eller 2 backar. Lådorna kan även kompletteras med avdelare. AUTOMATIK kan fås i 3 st olika utföranden: - Inbyggt kylaggregat - Centralkyla - Köldbärare Alla utföranden har fläktkylare monterad i sidan eller mellan dörrar beroende på bänkens längd. Temperaturkontroll med digital visning av temperatur styr temperatur och avfrostning. Eluppvärmd självreglerande tövattentork placerad under bänk som option. Automatik placeras som standard till vänster, men kan som option placeras till höger. DÖRRARNA tillverkas i 3 bredder, där bredderna 390 och 590 mm är Gastronormanpassade. Inredningen består av flyttbara gejdrar där GN-kantiner eller rostfria trådgallerhyllor kan sättas in i bänken. Dörrar har infällda handtag, och har lätt utbytbara magnettätningslister. Låsbara dörrar kan fås som extrautrustning. 6. PRODUKTBLAD KYLBÄNK MX

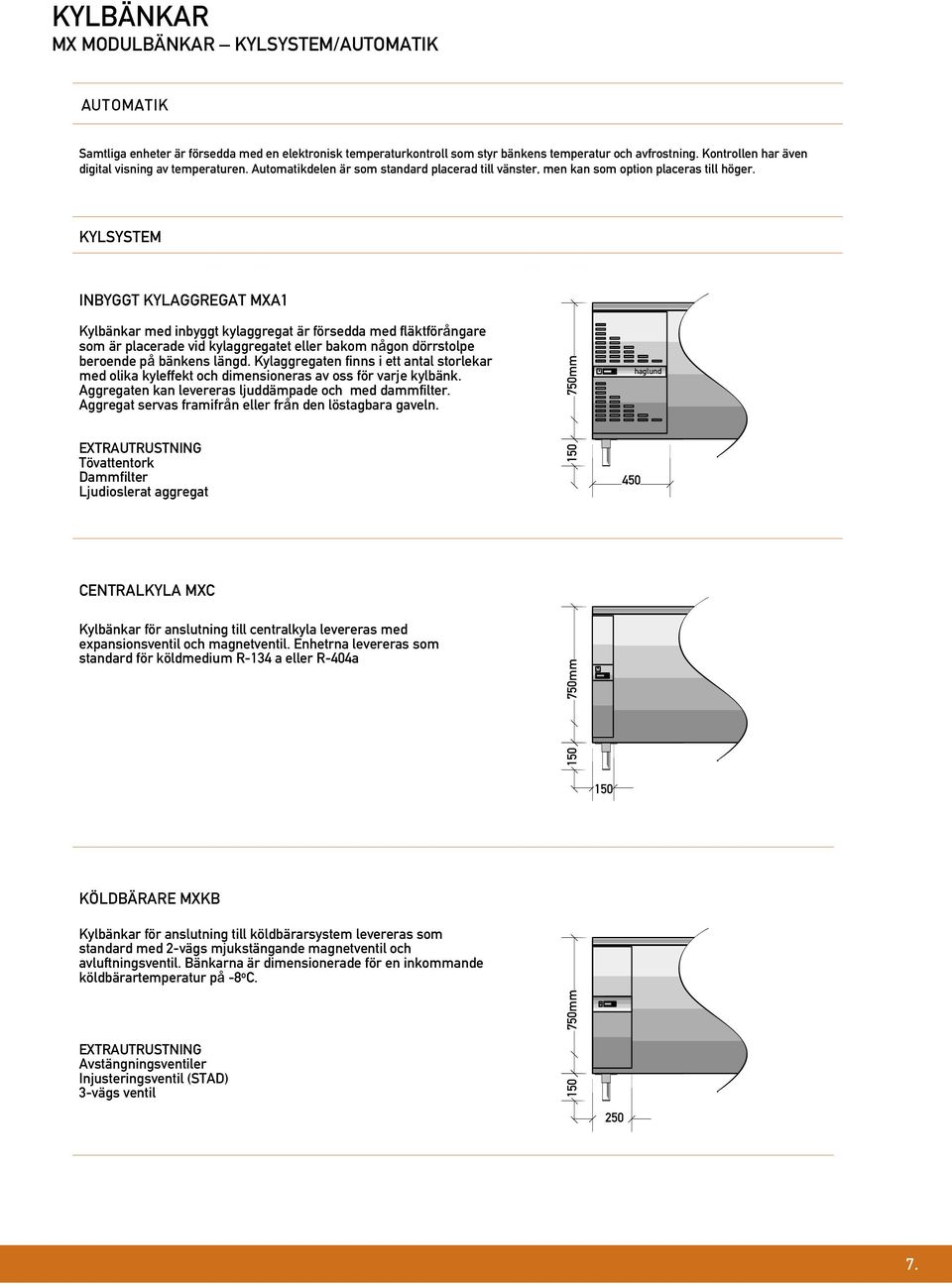

7 MX MODULBÄNKAR KYLSYSTEM/AUTOMATIK AUTOMATIK Samtliga enheter är försedda med en elektronisk temperaturkontroll som styr bänkens temperatur och avfrostning. Kontrollen har även digital visning av temperaturen. Automatikdelen är som standard placerad till vänster, men kan som option placeras till höger. KYLSYSTEM INBYGGT KYLAGGREGAT MXA1 Kylbänkar med inbyggt kylaggregat är försedda med fläktförångare som är placerade vid kylaggregatet eller bakom någon dörrstolpe beroende på bänkens längd. Kylaggregaten finns i ett antal storlekar med olika kyleffekt och dimensioneras av oss för varje kylbänk. Aggregaten kan levereras ljuddämpade och med dammfilter. Aggregat servas framifrån eller från den löstagbara gaveln. EXTRAUTRUSTNING Tövattentork Dammfilter Ljudioslerat aggregat mm 450 CENTRALKYLA MXC Kylbänkar för anslutning till centralkyla levereras med expansionsventil och magnetventil. Enhetrna levereras som standard för köldmedium R-134 a eller R-404a mm 150 KÖLDBÄRARE MXKB Kylbänkar för anslutning till köldbärarsystem levereras som standard med 2-vägs mjukstängande magnetventil och avluftningsventil. Bänkarna är dimensionerade för en inkommande köldbärartemperatur på -8 o C. EXTRAUTRUSTNING Avstängningsventiler Injusteringsventil (STAD) 3-vägs ventil mm PRODUKTBLAD KYLBÄNK MX 7.

8 MX MODULBÄNKAR - DÖRRAR/LÅDOR DÖRRAR Dörrar finns i 3 st bredder och kan väljas höger eller vänsterhängda. Dörrar är fösedda med magnettätningslist och infällda handtag. Dörrar levereras med 2 st flyttbara gallerhyllor (1 st när bänken levereras med kylbrunn). Dörrarna är Gastronormanpassade. MXD1 MXD2 MXD3 Dörr bredd- 400 mm, Hyllmått 325 x 530 mm (GN-1/1) Dörr bredd- 520 mm, Hyllmått 450 x 530 mm Dörr bredd- 600 mm. Hyllmått 539 x 530 mm 750mm EXTRAUTRUSTNING Glasdörrar Låsbara dörrar bredd 150 LÅDOR FÖR GN-KANTINER Lådmoduler för gastronormkantiner kan fås där GN1/1- kantinerna antingen placeras på djupet eller på tvären. 2, 3 eller 4 lådor på höjd. Lådorna har hel botten och kan alltså även användas utan kantiner. Helt utdragbara rostfria expansionsbeslag. Lådorna kan kompletteras med avdelare för mindre kantiner och kan fås låsbara med en separat låsmodul. GN-1/1 kantiner på djupet, bredd-400 mm MXGD2 2 i höjd, Kantindjup= max 200 mm MXGD3 3 i höjd, Kantindjup= max 150 mm MXGD4 4 i höjd, Kantindjup= max 100 mm 750mm GN-1/1 kantiner på bredden, bredd-600 mm MXGB2 2 i höjd, Kantindjup= max 200 mm MXGB3 3 i höjd, Kantindjup= max 150 mm MXGB4 4 i höjd, Kantindjup= max 100 mm bredd 150 EXTRAUTRUSTNING Låsmodul bredd-100 mm Avdelare för mindre kantiner LÅDOR FÖR FLASKOR Kraftiga rostfria lådor på helt utdragbara expansionsbeslag. Lådornas invändiga mått är anpassade för standard flaskback men i lådorna kan även flaskor placeras direkt. 2 modeller för antingen 1 eller 2 backar/låda. Den nedre lådan har högre invändig höjd och rymmer vinflaskor med maxhöjd = 320 mm. Lådorna kan kompletteras med avdelare för flaskor och kan fås låsbara med en separat låsmodul. 750mm MXF1 Inv mått: 270 x 540 mm, (1 st flaskback/låda) Bredd-360 mm MXF2 Inv mått: 400 x 540 mm, (2 st flaskback/låda) Bredd-490 mm EXTRAUTRUSTNING Låsmodul bredd-100 mm bredd PRODUKTBLAD KYLBÄNK MX

9 MX MODULBÄNKAR - TOPPSKIVOR Toppskivor i rostfritt stål, med kylbrunnar, kylrännor, vaskar och islådor. Skivorna är utförda i 1-1,20 mm tjock rostfri plåt i kvalitet Plåten är hellimmad på en vattenbeständig spånskiva. Andra skivmaterial t.ex. Sten, plastlaminat, trä, mm kan tas fram efter förfrågan SLÄTA TOPPSKIVOR Toppskivorna kan förses med olika kantsektioner, t.ex uppvikta bakkanter, diskbänksvulster mm. SLÄT TOPPSKIVA VASKAR Toppskivorna kan förses med vaskar av olika modeller. Vask L22 ryms i bänkens maskinutrymme. Bänkar med vask levereras ej med tövattentork ISLÅDOR Islådor utföres isolerade med avlopp. Bänkar med islåda levereras ej med tövattentork SNITT 45 Längd 20 L22 ISLÅDA 220x400 Dj-200 MM KYLRÄNNOR Bänkarna kan förses med kylrännor av olika mått raka såväl som lutande. Ska varor placeras direkt i kylrännans botten bör denna förses med perforerad bottenplåt för att undvika fastfrysning. Kylrännor har kondensavlopp. Kylbänk med kantinränna kan fås med skärbräda i vit polyeten framför kylrännan KANTINRÄNNA GN- -1/6 GN- GN- -1/6-1/6 GN- -1/6 GN- -1/6 155 GN-1/6 dj-150 FLASKRÄNNA-UPPHÖJD 155 FLASKRÄNNA-LUTANDE 100 GN 1/6 dj- 150 KYLBRUNN Hela kylbrunnar har GN-1/1 mått. Brunnen kan levereras med djup mellan mm. Brunnarna levereras som standard med perforerade bottenplåtar. Som extra utrustning kan brunnarna förses med flaskgaller och linjaler för Gn-kantiner av olika storlek. Kylbrunnarna har avlopp. HEL KYLBRUNN 508 GN-1/1 dj-200 mm 9.

10 MX MODULBÄNKAR - EXEMPEL PÅ SPECIALUTFÖRANDEN Kylbänk med Sushimonter Genomräckningsbänk GN-1/9 GN-1/6 1/6 GN-1/3 GN-1/6 Kallskänkskylbänk Barkylbänk Lutande flaskränna T22 Kylbänk med påbyggd kylmonter 10. PRODUKTBLAD KYLBÄNK MX

11 ANSLUTNINGAR & TEKNISKA DATA C-kyla UTVÄNDIG BREDD (B) UTVÄNDIGT DJUP (D) UTVÄNDIG HÖJD (H) ANTAL DÖRRAR (20mm lägre u. toppsk.) Valbart ELANSLUTNING (230V) Max 0,8 kw KYLBEHOV C-KYLA 0,5 kw TEMERATUROMRÅDE +4 till +8 C OMGIVANDE TEMPERATUR +15 till +32 C Installationsutrymme El-,Kyl- och Avloppsanslutning görs nedåt UTVÄNDIG BREDD (B) UTVÄNDIGT DJUP (D) UTVÄNDIG HÖJD (H) ANTAL DÖRRAR ELANSLUTNING (230V) (20mm lägre u. toppsk.) ,4kW KYLBEHOV C-KYLA 0,3kW 0,4kW 0,4kW TEMERATUROMRÅDE OMGIVANDE TEMPERATUR +4 till +8 C +15 till +32 C Inbyggt aggregat MK01A, MK01C UTVÄNDIG BREDD (B) UTVÄNDIGT DJUP (D) UTVÄNDIG HÖJD (H) ANTAL DÖRRAR ELANSLUTNING (230V) (20mm lägre u. toppsk.) ,5 kw KYLBEHOV C-KYLA 0,4 kw 0,5 kw 0,5 kw TEMERATUROMRÅDE OMGIVANDE TEMPERATUR +4 till +8 C +15 till +32 C Bänkar med inbyggt aggregat är försedda med dammfilter. Elanslutning görs nedåt UTVÄNDIG BREDD (B) UTVÄNDIGT DJUP (D) UTVÄNDIG HÖJD (H) ANTAL DÖRRAR ELANSLUTNING (230V) (20mm lägre u. toppsk.) ,8 kw KYLBEHOV C-KYLA 0,4 kw 0,5 kw 0,4 kw TEMERATUROMRÅDE OMGIVANDE TEMPERATUR -10 till -25 C +15 till +32 C ,5 kw Enheter för centralkyla levereras med expansionsventil för köldmedium R-404a om ej annat anges vid beställningen 11.
