1 FH 6x2 luftfjädring Norfrig KRONE Cool Liner CFÖm-750 Komplett från fabrik. Frysisolering och öppningsbar sida. Utförande och utrustning enligt bifogade specifikationer. Bilen på bilden är extrautrustad med bland annat frysaggregat. Specifikation Fjärrbil 6x2 Globhytt L2H2 med förarpaket och sov o vilopaket Ljudpaket, avancerat D13C460 motor Euro 5 SCR VT2512AT I-shift, utväxling 2.79:1 Framaxeltryck 8 ton, hjulbas 4800 mm Luftfjädring fram och bak 650 liters bränsletank och 125 liters AdBlue tank höger sida

Specifikation Fjärrbil 6x2 Globhytt L2H2 med förarpaket och sov o vilopaket Ljudpaket, avancerat D13C460 motor Euro 5 SCR

2 Byggnadsspecifikation utrustning av bilchassi MELLANRAM Mellanram av stålprofiler, höjd 150 mm. Monterad på bilchassiet med fästen enligt biltillverkarens föreskrifter. Kryssförstärkning bak enl. påbyggnadsanvisning Bilskåpet monteras på mellanramen med 4-punktsinfästning typ M36 bultförband. Fotsteg på vänster och höger sida bak för insteg. UTVÄNDIG BELYSNING Chassiets baklyktor monteras i våra lyktlådor. 3+3st Sidomarkeringslyktor av lysdiodmodell fabrikat Hella samt reflexer enligt lagkrav. Vid Volvo monteras chassiets sidomarkeringslyktor. 2 st backlampor bak, H3, inkopplade på befintlig backljuskontakt och med strömbrytare i hytt. STÄNKSKÄRMAR Skärmar av termoplast fabrikat Parlok White Line inklusive stänkskydd. Stänkskärmar monteras med bakkant i samma höjd. SIDOSKYDD Sidoskydd på båda sidor av galvaniserade konsoler med eloxerade aluminiumplank. Sidoskydd monteras ej framför verktygslådan samt bränsletank då dessa är utförda och placerade för att uppfylla lagkrav. UNDERKÖRNINGSSKYDD Underkörningsskydd ingår i bakgavelliften. DRAGUTRUSTNING Typ: VBG 795V Dragbalk: Helt undermonterad med gavelsats för bakgavellift. Bromsuttag: DuoMatic. Eluttag: VBG 14- polig. Luftservo: VBG luftservo version 2 med manöverenhet i låda. Automatisk signal och låsstift med dubbel ventil. Manöverenheten monteras på vänster sida bak.

UTVÄNDIG BELYSNING Chassiets baklyktor monteras i våra lyktlådor. 3+3st Sidomarkeringslyktor av lysdiodmodell fabrikat Hella samt reflexer enligt lagkrav.

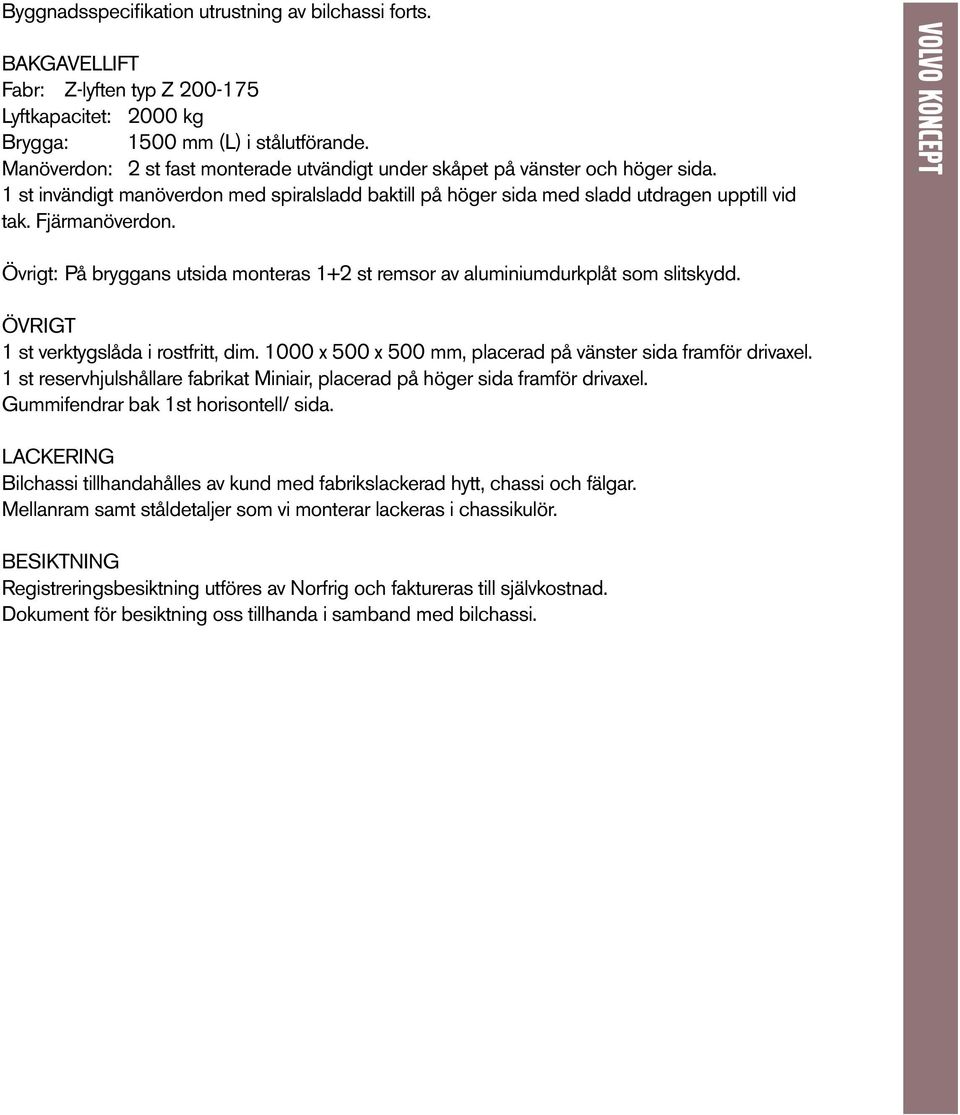

3 Byggnadsspecifikation utrustning av bilchassi forts. BAKGAVELLIFT Fabr: Z-lyften typ Z Lyftkapacitet: 2000 kg Brygga: 1500 mm (L) i stålutförande. Manöverdon: 2 st fast monterade utvändigt under skåpet på vänster och höger sida. 1 st invändigt manöverdon med spiralsladd baktill på höger sida med sladd utdragen upptill vid tak. Fjärmanöverdon. Övrigt: På bryggans utsida monteras 1+2 st remsor av aluminiumdurkplåt som slitskydd. ÖVRIGT 1 st verktygslåda i rostfritt, dim x 500 x 500 mm, placerad på vänster sida framför drivaxel. 1 st reservhjulshållare fabrikat Miniair, placerad på höger sida framför drivaxel. Gummifendrar bak 1st horisontell/ sida. LACKERING Bilchassi tillhandahålles av kund med fabrikslackerad hytt, chassi och fälgar. Mellanram samt ståldetaljer som vi monterar lackeras i chassikulör. BESIKTNING Registreringsbesiktning utföres av Norfrig och faktureras till självkostnad. Dokument för besiktning oss tillhanda i samband med bilchassi.

Övrigt: På bryggans utsida monteras 1+2 st remsor av aluminiumdurkplåt som slitskydd. ÖVRIGT 1 st verktygslåda i rostfritt, dim. 1000 x 500 x 500 mm, placerad på vänster sida framför drivaxel.

4 Teknisk specifikation isolerat skåp TYP KRONE/ NORFRIG Cool Liner CFÖm-750 med frysisolering och öppningsbar vänster sida. UPPBYGGNAD Tak-, dörr- och väggpaneler av sandwichelement med ytter- och innerlaminat av glasfiberarmerad polyesterplast, GAP, samt med en kärna av freonfri isolering som helt uppfyller gällande miljökrav angående påverkan på jordens ozonlager - svenska lagkrav från 1 juli Utvändiga monteringsprofiler av naturanodiserad aluminium. ATP Karossen är testad enl. ATP-konventionen Internationell överenskommelse om transport av lättfördärvliga livsmedel och typgodkänd enligt: ATP-klass IR. Alt ATP-klass FRC med godkänt aggregat. Värmegenomgångstal, k-värde högst 0,4 W/m²C. Paneltjocklek Ytter/innerlaminat Tjocklek PANEL Tak 90 mm GAP 3,0 mm Sidovägg 50 mm GAP 3,0 mm Framgavel 100 mm GAP 3,0 mm Bakgavel 90 mm GAP 3,0 mm Golv 125 mm GAP 3,0 mm Ö-bar sida 50 mm GAP Invändiga Utvändiga DIMENSIONER Längd mm mm Bredd mm mm Höjd mm mm Totalhöjd: ca mm vid chassiehöjd 955mm FRAMGAVEL Förstärkt för kylaggregat fabrikat Thermo King / Carrier. Utan håltagning för aggregat. Inv. ursparing för luftcirkulation inkl. stående aluminiumprofiler.

miljökrav angående påverkan på jordens ozonlager - svenska lagkrav från 1 juli 1995. Utvändiga monteringsprofiler av naturanodiserad aluminium. ATP Karossen är testad enl.

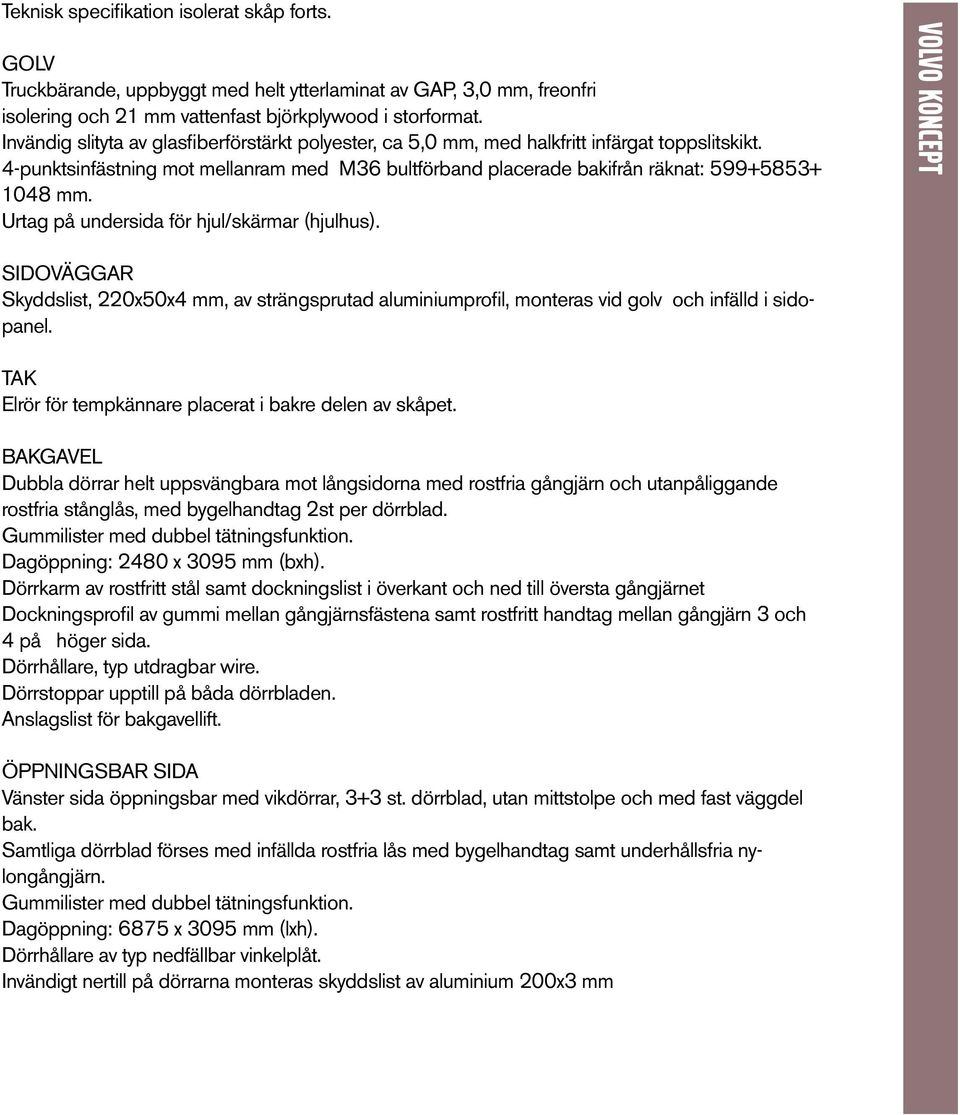

5 Teknisk specifikation isolerat skåp forts. GOLV Truckbärande, uppbyggt med helt ytterlaminat av GAP, 3,0 mm, freonfri isolering och 21 mm vattenfast björkplywood i storformat. Invändig slityta av glasfiberförstärkt polyester, ca 5,0 mm, med halkfritt infärgat toppslitskikt. 4-punktsinfästning mot mellanram med M36 bultförband placerade bakifrån räknat: mm. Urtag på undersida för hjul/skärmar (hjulhus). SIDOVÄGGAR Skyddslist, 220x50x4 mm, av strängsprutad aluminiumprofil, monteras vid golv och infälld i sidopanel. TAK Elrör för tempkännare placerat i bakre delen av skåpet. BAKGAVEL Dubbla dörrar helt uppsvängbara mot långsidorna med rostfria gångjärn och utanpåliggande rostfria stånglås, med bygelhandtag 2st per dörrblad. Gummilister med dubbel tätningsfunktion. Dagöppning: 2480 x 3095 mm (bxh). Dörrkarm av rostfritt stål samt dockningslist i överkant och ned till översta gångjärnet Dockningsprofil av gummi mellan gångjärnsfästena samt rostfritt handtag mellan gångjärn 3 och 4 på höger sida. Dörrhållare, typ utdragbar wire. Dörrstoppar upptill på båda dörrbladen. Anslagslist för bakgavellift. ÖPPNINGSBAR SIDA Vänster sida öppningsbar med vikdörrar, 3+3 st. dörrblad, utan mittstolpe och med fast väggdel bak. Samtliga dörrblad förses med infällda rostfria lås med bygelhandtag samt underhållsfria nylongångjärn. Gummilister med dubbel tätningsfunktion. Dagöppning: 6875 x 3095 mm (lxh). Dörrhållare av typ nedfällbar vinkelplåt. Invändigt nertill på dörrarna monteras skyddslist av aluminium 200x3 mm

Urtag på undersida för hjul/skärmar (hjulhus). SIDOVÄGGAR Skyddslist, 220x50x4 mm, av strängsprutad aluminiumprofil, monteras vid golv och infälld i sidopanel.

6 Teknisk specifikation isolerat skåp forts. ANPASSNING FÖR MELLANGOLV Infällda väggskenor. Max belastning 1000 kg/ skåpmeter. Exkl.bommar. FÖRANKRINGSUTRUSTNING Integrerad förankringsskena i golvets båda sidor med flexibel infästning för surrningsband. INVÄNDIG BELYSNING 4 st rostfria infällda taklampor placerade förskjutna i 2 rader kopplade med strömbrytare i bakdörrarna och öppningsbara sidan. UTVÄNDIG BELYSNING 2 st vita positionsljus upptill på framgaveln. 2 st röda positionsljus upptill på bakgaveln. Ytbehandling Skåpet utföres gelcoatinfärgat ut- och invändigt i en kulör, vit RAL ATP-CERTIFIKAT ATP-certifikat klass IR. Om vi i samband med skåpleverans ombesörjer montering av godkänt aggregat erhålles ATP-certifikat FRC. Vid extern montering av kylaggregat skall installationsintyg samt temperaturdiagram vara Norfrig tillhanda innan ATP-ansökan kan skickas in. Kostnad för ATP-certifikat vid leverans från oss ingår.

INVÄNDIG BELYSNING 4 st rostfria infällda taklampor placerade förskjutna i 2 rader kopplade med strömbrytare i bakdörrarna och öppningsbara sidan.
