Nät Grått plastat glasfiber

Transkript

1

2

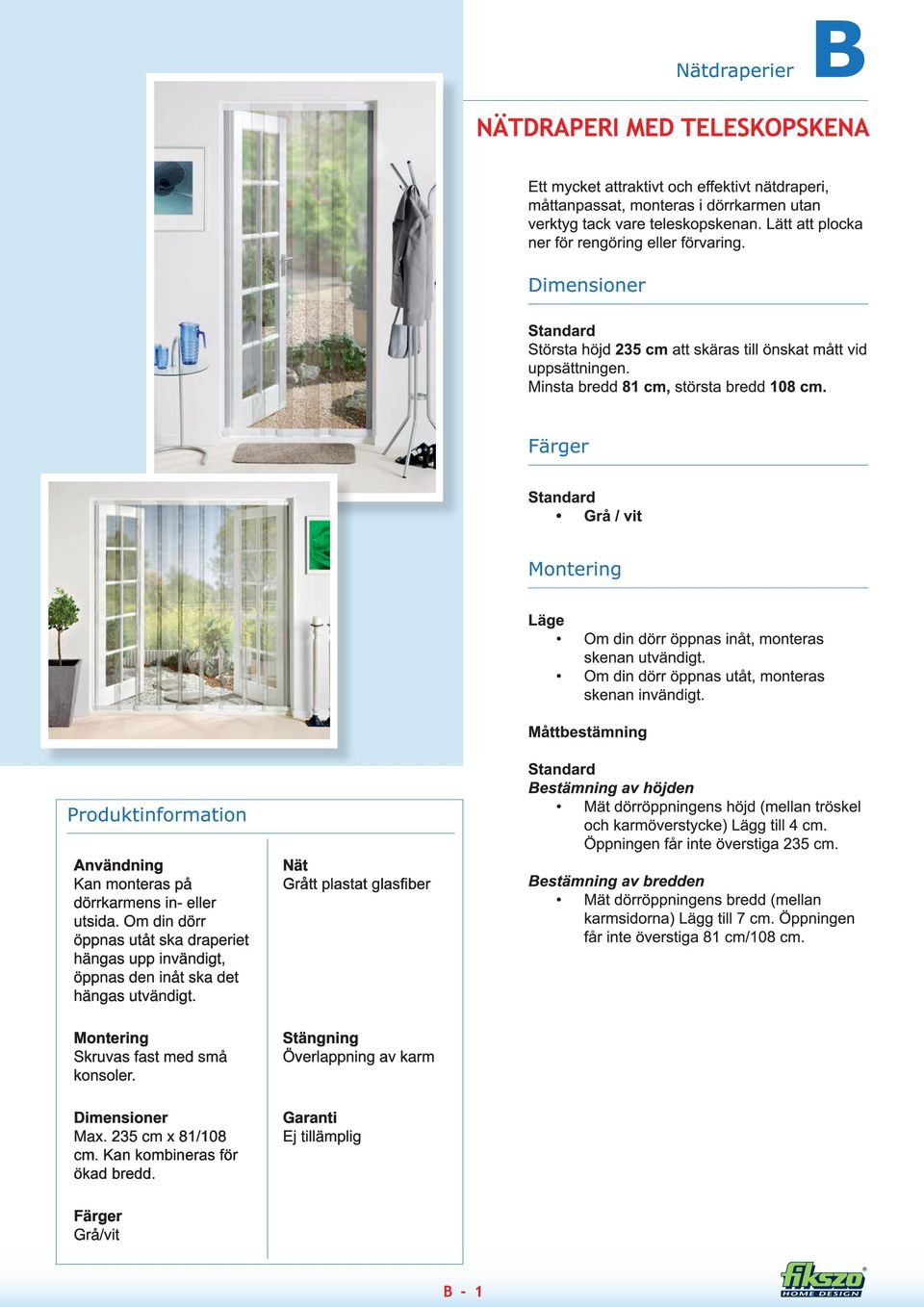

3 Användning Kan monteras på dörrkarmens in- eller utsida. Om din dörr öppnas utåt ska draperiet hängas upp invändigt, öppnas den inåt ska det hängas utvändigt. Montering Skruvas fast med små konsoler. Dimensioner Max. 235 cm x 81/108 cm. Kan kombineras för ökad bredd. Nät Grått plastat glasfiber Stängning Överlappning av karm Garanti Ej tillämplig Färger Grå/vit

4 Klicka Klicka

5 Användning Utåtgående fönster, takfönster eller skjutfönster. Kan monteras in- eller utvändigt. Mycket lämpliga där man använder säkerhetsrullgardiner. Nät Grå plastat glasfiber Montering Montering med skruvar eller Z-clips i eller på fönsterkarm. Stängning Z-clips (säljs separat) 34 Dimensioner Standard 80 x 100 cm, 100 x 120 cm och 120 cm x 150 cm. Garanti Ej tillämplig 11 Färger Vit, brun, silvergrå.

6 Användning Kan monteras in- eller utvändigt på dörrkarm, innerkarm eller på väggen utanför smygen. Om ytterdörren öppnas utåt ska nätdörren monteras invändigt och vice versa. Montering Vänster- eller högerhängd, skruvas fast. Dimensioner Standard upp till 210 x 92 cm. Nät Grå plastat glasfiber Stängning Magnetlås Garanti 5 år Färger Vit, silvergrå, brun

7 dörrprofiler dörrprofiler dörrprofiler sparkplåtens höjd (max. 15 cm) mellanregel dörrprofiler mellanregel sparkplåtens höjd (max. 15 cm) dörrprofiler bredd (max. 92 cm) mellanregel höjd höjd (max. 210 cm) mellanregel mellanregel mellanregel höjd höjd (max. 210 cm) Dörrprofil dörrprofiler bredd (max. 92 cm) Mellanregel Dörrprofil Skala 1:1 Mellanregel Skala 1:1

8 Användning Kan monteras in- eller utvändigt på dörrkarm, innerkarm eller på väggen utanför smygen. Om ytterdörren öppnas utåt ska nätdörren monteras invändigt och vice versa. Montering Vänster- eller högerhängd, skruvas fast. Dimensioner Standard högst 215 x 100 cm Nät Grå plastat glasfiber Stängning Magnetlås Garanti 5 år Färger Vit, silvergrå, brun

9 dörrprofiler dörrprofiler sparkplåtens höjd (max. 19 sparkplåtens cm) höjd (max. 19 cm) dörrprofiler mellanregel dörrprofiler mellanregel mellanregel dörrprofiler bredd (max. 100 cm) mellanregel mellanregel höjd mellanregel höjd höjd (max. 215 cm) höjd (max. 215 cm) dörrprofiler Dörrprofil bredd (max. 100 cm) Dörrprofil Mellanregel Skala 1:1 Mellanregel Skala 1:1

10 Användning Kan monteras in- eller utvändigt på dörrkarm, innerkarm eller på väggen utanför smygen. Om ytterdörren öppnas utåt ska nätdörren monteras invändigt och vice versa. Dimensioner Standardhöjder 205, 215 och 235 cm samt andra höjder på särskild beställning. Största höjd 240 cm, största bredd 150 cm. Montering Vänster- eller högerhängd, skruvas fast. Färger Vit, silvergrå, brun Nät Grått plastat glasfiber Stängning Magnetlås Garanti 5 år

11 36 mm dörrprofil dörrprofil 16 mm dörrprofil sparkplåtens höjd (max. 20 cm) mellanregel mellanregel dörrprofil bredd (max. 95 cm) mellanregel höjd höjd (max. 212 cm) måttbeställning (max. 240 cm) 12,5 mm 36 mm måttbeställning (max. 150 cm) Skala 1:1 36 mm 16 mm 36 mm 12,5 mm Skala 1:1

12 Användning Kan monteras in- eller utvändigt på dörrkarm, innerkarm eller på väggen utanför smygen. Om din dörr öppnas utåt, ska nätdörren monteras på insidan och vice versa. Montering Vänster eller högerhängning, skruvas fast. Dimensioner Standardhöjder 205 cm, 215 cm och 235 cm eller enligt beställarens måttuppgifter. Största höjd 240 cm, största bredd 150 cm Färger Vit, silvergrå, brun Nät Grå och vit vertikalmönstrad glasfiber. Stängning Magnetlås Garanti 10 år på mekanismen.

13 dörrkarmens invändiga höjd daghoogte deuropening daghoogte deuropening min. 2,5 cm min. 2,5 cm min. 2,5 cm min. 2,5 cm deurrolhor breedte rullgardindörrens deurrolhor bredd breedte Standardhandtag Specialhandtag Med infällt handtag på baksidan Standardhandtag magnet 20,5 Specialhandtag Med infällt handtag på baksidan Skala 1:1 magnet Kassett 45, ,5 Kassett Undre och övre styrning 20,5 Skala 1: ,5 Undre och övre styrning 23,5 45,5 23,5 Standardhandtag Specialhandtag 88, Standardhandtag Specialhandtag 88,

14 Användning Kan monteras in- eller utvändigt på dörrkarm, innerkarm eller på väggen utanför smygen. Om din dörr öppnas utåt, ska nätdörren monteras på insidan och vice versa. Montering Vänster eller höger, skruvas fast. Dimensioner Standardhöjd 205 cm, 215 cm och 235 cm samt enligt beställarens måttuppgifter. Största höjd 250 cm, största bredd 170 cm. Färger Vit, silvergrå, brun. Nät Grå plastat glasfiber Stängning Magnetlås och tryckknapp. Garanti 10 år på mekanismen

15 skala 1: , ,5 Kassett Handtag Magnetlås Borstar Undre och övre glidskena 22

16 Användning Kan monteras in- eller utvändigt på dörrkarm, innerkarm eller på väggen utanför smygen. Om din dörr öppnas utåt, ska nätdörren monteras på insidan och vice versa. Montering Vänster eller höger, skruvas fast. Dimensioner Standardhöjd 205 cm, 215 cm och 235 cm samt enligt beställarens måttuppgifter. Största höjd 250 cm, största bredd 170 cm. Färger Vit, silvergrå, brun Nät Grå plastat glasfiber. Stängning Magnetlås och tryckknapp. Garanti 10 år på mekanismen.

17 48,5 skala 1: ,5 max Kassett Handtag Magnetlås Borstar Undre och övre glidskena 89,5 51 min. 30

18 Användning För montering in- eller utvändigt på fönsterkarm, innerkarm eller på väggen utanför smygen. Om fönstret öppnas utåt, ska rullgardinsfönstret monteras på insidan och vice versa. Montering Horisontell eller vertikal, skruvas fast. Dimensioner Standard från 43 cm upp till 153 cm med en största höjd av 150 cm. Måttillverkning bredd högst 160 cm, höjd högst 170 cm. Färger Vit, silvergrå, brun Nät Grå plastat glasfiber Stängning Fjäderklämmor Garanti 10 år på mekanismen

19 Skruv A lock Kassett glidsko handtag plastkåpa glidsko plastkåpa kassett 90 Skruv B sidostyrskena skruv B handtag sidostyrskena glidsko skruv C spärrfjäder lock sidostyrskena sidostyrskena Kåpa täcklist spärrfjäder lock Varning! Kapa här Skruv C lock 45 kassett kassett plastkåpa sidostyrskena skruv B glidsko handtag sidostyrskena skruv C 89 spärrfjäder lock sidostyrskena skruv A kassett plastkåpa 25 mm 45 kassett sidostyrskena 24 OBS! Kapa styrskenorna i denna ända skala1:1

20 Fönsterkarmens Kan monteras på dörrkarmens in- eller utsida. Om ditt fönster öppnas utåt ska rullgardinsfönstret monteras invändigt och vice versa. Montering Horisontellt eller vertikalt. Skruvas fast. Dimensioner Standard från 53 cm till 138 cm med en största höjd av 150 cm. Måttillverkning till högst 160 cm bredd och 170 cm höjd. Färger Vit, silvergrå, brun Nät Grå plastat glasfiber Stängning Fjäderklämmor Garanti 10 år

21 48,5 skala 1:1 89,5 51 kassett handtag 22 glidskena 25 borstar

22 Användning Monteras invändigt på takfönsterkarmen. Montering Horisontellt eller vertikalt, skruvas fast. Dimensioner Standardbredder från 49,5 cm upp till 128,5 cm, största höjd 150 cm. Nät Grått plastat glasfiber Stängning Fjäderklämmor Garanti 10 år på mekanismen. Färger Vit (RAL 9010) Brun (RAL 8019) Silvergrå (eloxerad)

23 48,5 skala 1:1 89,5 51 kassett handtag 22 glidskena 25 borstar

24 Användning Monteras i smygen, ineller utvändigt. Tvådelad montering möjlig. Montering Vänster eller höger, skruvas fast. Dimensioner Standardhöjder 197,5 upp till 200 cm (1 storlek) och 207,5 upp till 210 cm (1 storlek). Största bredder 100 cm och 130 cm. Vid tvådelad montering är största bredd 260 cm. Nät Grå, veckad glasfiber. Stängning Mjuk borste Garanti 1 år på mekanismen. Färger Vit (RAL 9010)

25

26 Standard 197, cm (dörrhöjd 201,5 cm) 206, cm (dörrhöjd 211,5 cm) Största bredd 96 cm eller 130 cm att ändras till rätt mått vid monteringen. Vid tvådelad montering kan man ha en största bredd på 260 cm. Användning Monteras i smygen, ineller utvändigt. Tvådelad montering möjlig. Nät Grå, veckad glasfiber. 194, cm 227, cm 200, cm 230, cm 203, cm 233, cm 209, cm 236, cm 212, cm 239, cm 215, cm 242, cm 218, cm 245, cm 221, cm 248, cm 224, cm 251, cm Största bredd 130 cm, att ändras till rätt mått vid monteringen. Vid tvådelad montering kan man ha en största bredd på 260 cm. Montering Vänster eller höger, skruvas fast. Stängning Mjuk borste. Dimensioner Standardhöjder 201,5 och 211,5 cm. Upp till 254 cm höjd på särskild beställning. Största bredd 130 cm. Vid tvådelad montering är största bredd 260 cm. Garanti 1 år på mekanismen. Färger Krämvit (RAL 9001)
