Elit Tradition 2+1. Fönsterfakta 1 (5)

Transkript

1 Fönsterfakta Familj Sidhängda fönster EKU, EKU2, EKU3, altandörr EKUD/EKUD2 Material Trä Glas 2+1-glas U-värde 1.3 W/m 2 K Ljudreduktion Fönster Rw = 36 db, Fönsterdörrar Rw = 36 db 10 års garanti på glas Under förutsättning att anvisningar om lagring, montering, skötsel och underhåll följs, lämnar Elitfönster AB 10 års garanti i Sverige på produktfamiljen. Garantin gäller i Sverige och har följande omfattning: Mot kondens mellan glasen i isolerrutor Elit Originaldelar Elit Originaldelar är kvalitetstillbehör till Elitfönster. Sortimentet innehåller bl a kompletta satser med tillbehör för certifierad infästning i vägg. I sortimentet finns också persienner, plisségardiner, myggnät, utbyteshandtag m m (Leverans våren/sommaren -09) Glasningsutförande 2-glas isolerruta D4-9, 4 mm enkelglas i ytterbågen. Energi argon, vit distanslist, utvändig kittfals Rötskydd Under förutsättning att anvisningar om lagring, montering, skötsel och underhåll följs, lämnar Elitfönster AB 5 års garanti mot rötskador i fönstrets virkesdelar samt funktion på produktfamilj (gäller i Sverige) 1 (5)

2 Ytbehandling Ytbeläggning, in- och utsida i trä Täckmålat vitt NCS S 0502Y, glansvärde 35 om ej annat anges vid beställning. Laserat utförande kan väljas utan pristillägg, i någon av tre standardkulörer (se nedan). Täckmålning NCS-S - eller RALkulörer som tillval mot pristillägg. OBS! Vid kulörmålning färganpassas kittfals efter kulör, viss nyansskillnad kan förekomma mellan kitt och ytbehandlat fönster. på karm och båge som standard, se bild för utförande Standardlasyr utan pristillägg Standardvit NCS-S 0502 Y Teak Garantin omfattar ej ljusbeständighet för annan kulör än vit, ej heller skador som uppstått genom ökad värmeabsorption. Nötbrun Brunsvart Spröjs (tillägg) Fast glasdelande spröjs Här visas standardkombinationer av spröjs. För fler kombinationer kontakta din återförsäljare. SP 1.0 SP 1.1 SP 2.0 SP 2.1 SP 2.2 SP 3.0 SP 3.1 Material och dimension Typ Material Smal Bred Fast glasdelande spröjs Trä 30 mm Fast glasdelande post Trä 57 mm Spröjs, glas special (tillägg) Vi erbjuder en unik möjlighet att skapa personliga fönster. Vi tillverkar efter önskemål (skiss) och med färgade glas. Glasen finns i utvalda kulörer, grön, gul, röd och blå. Vänd dig till din återförsäljare för mer information Kombinationer (tillägg) Det finns ett flertal kombinationsmöjligheter, vänd dig till din återförsäljare Modulbredd 4-luft EKU4 Min 20 M Max 28 M Modulhöjd 4-luft EKU4 Min 4 M Max 18 M Modulbredd med luft på höjden Modulhöjd med luft på höjden EKU4, sidhängt fönster 4-luft Sidhängda fönster, 2-luft på höjden 2 (5)

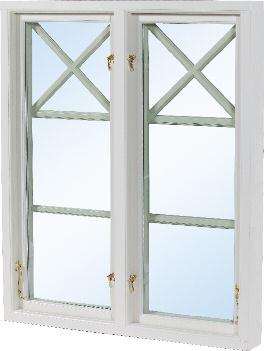

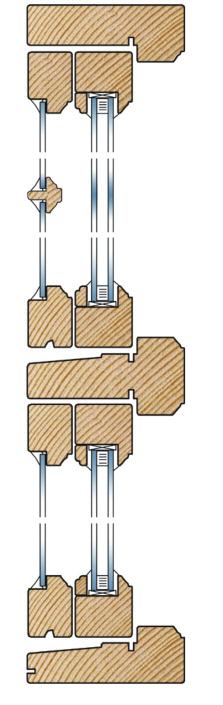

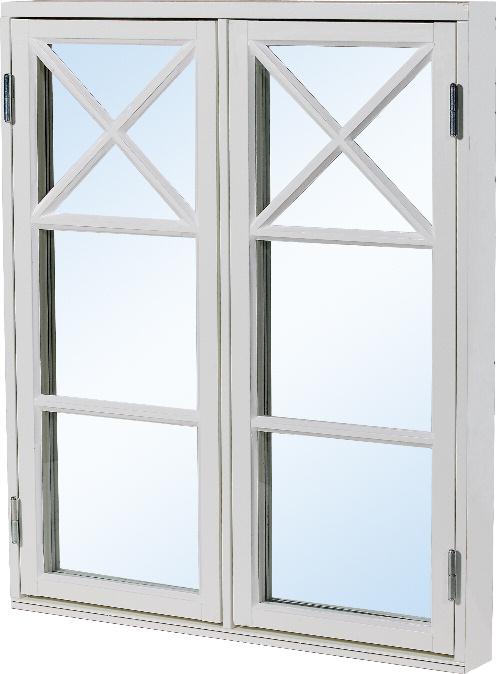

3 Sidhängt, EKU Fakta Produkt Fönster, EKU, EKU2 (2-luft), EKU3 (3-luft) Öppningsbarhet Utåtgående sidhängt. Karmdjup 115 mm Invändig antikprofil Trädetaljer Massiv svensk furu Hängningsbeslag Två eller tre (beroende på fönstrets storlek) i förzinkade bladgångjärn Stängningsbeslag Förzinkat stängningsbeslag Utsida Vädringsbeslag Förzinkat vädringsbeslag (stjärthake) Barnsäkerhetsbeslag Tillval Karmskruv Ej förborrat för karmskruv Insida HÖJD Storleksguide (standard) EKU EKU2 EKU Storlekar anges i moduler. 1 modul (M) = 100 mm. Modulstorleken inkluderar 15 mm drevmån på bredd och höjd (10 mm runt om). Exempel: storlek 5/10 M innebär karmytterbredd = 485 mm och karmytterhöjd = 985 mm. Modulstorlekarna anger därmed minsta storlek på urtaget i väggen där fönstret skall monteras. Modulbredd 1-luft 2-luft 3-luft Modulhöjd 1-luft 2-luft 3-luft Min 4 M 4 M 4 M Max 18 M 18 M 18 M Snittritning EKU 3 (5)

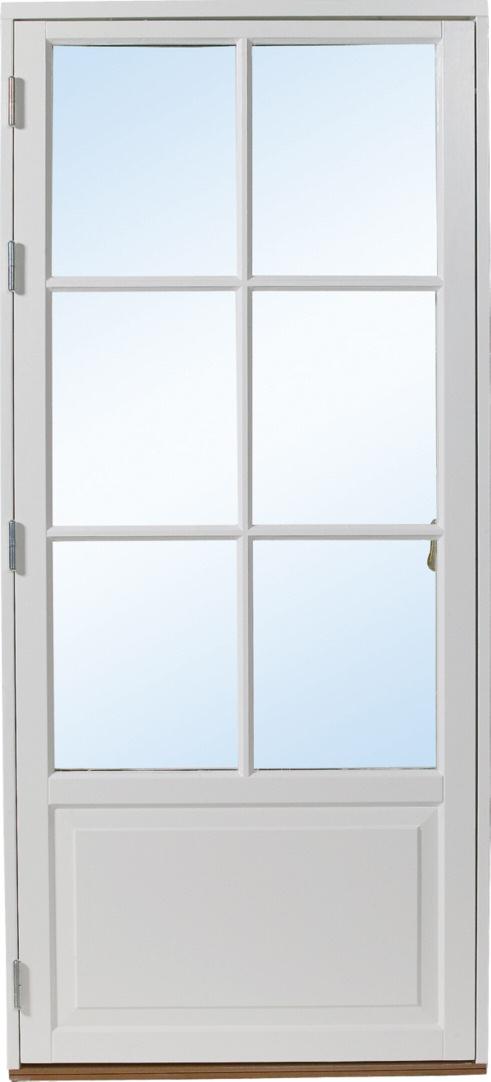

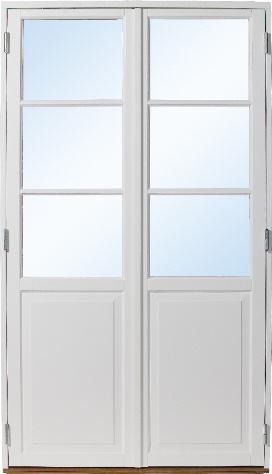

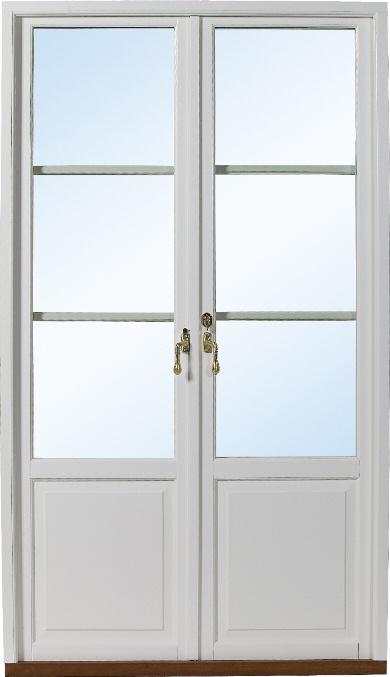

4 Fönsterdörr, EKUD/EKUD2 Insida pardörr Utsida pardörr Utsida enkeldörr Fakta Produkt Enkeldörr, EKUD, Pardörr EKUD2 Öppningsbarhet Utåtgående Karmdjup 115 mm Invändig antikprofil Trädetaljer Massiv svensk furu Hängningsbeslag Fyra bladgångjärn i förzinkat stål per luft Stängningsbeslag Enkeldörr: Spanjolett i förzinkat stål med tre sidkolvar av typ kilkolv Pardörr: Dubbla spanjoletter. I aktiv dörr med sidkolvar (två hakkolvar, en kilkolv) samt ändkolv. Dörrbroms Avkopplingsbart karmfäste. Manövreras med spanjolettens handtag Barnsäkerhetsbeslag/-spärr Tillval Gångdörr (pardörr) I pardörr är vänster dörr (sedd utifrån) gångdörr som standard Handtag Greppvänligt handtag Fix Epok förzinkat, låsvred Vädringsbeslag Dörrbroms, manövreras med spanjolettens handtag 4 (5)

5 Fönsterdörr, EKUD/EKUD2 HÖJD Storleksguide (standard) EKUD xx 21-xx 22-xx 23-xx 24-xx xx = Glashöjd EKUD xx 21-xx 22-xx 23-xx 24-xx Modulbredd Enkeldörr Pardörr Min 7 M 12 M Max 10 M 18 M Modulhöjd Enkeldörr Pardörr Min 19 M 19 M Max 24 M 24 M Linjering enkel och pardörr Exempel EKU/EKU2 9/12 linjerar med EKUD 9/21-12 EKU3 18/12 linjerar med EKUD 8/20-12 Exempel EKU/EKU2 9/12 linjerar med EKUD2 12/21-12 EKU3 18/12 linjerar med EKUD 14/20-12 Mått Storlekar anges i moduler. 1 modul (M) = 100 mm. Modulstorleken inkluderar 15 mm drevmån på bredd och höjd (10 mm runt om). Exempel: storlek 10/21 M innebär karmytterbredd 985 mm och karmytterhöjd 2085 mm. Modulstorlekarna anger m.a.o. minsta storlek på urtaget i väggen där dörren skall monteras. Elitfönster AB, Box 153, Vetlanda, Tel: , Fax: Elitfönster AB, Lenhovda, Tel: , Fax: info@elitfonster.se, 5 (5)
