Sidohängt kopplat fönster Inåtgående 2+1 glas

Transkript

1 OBJEKT alu Sidohängt kopplat fönster Inåtgående 2+1 glas VIRKESKVALITET: Lamellimmad furu UTFÖRANDE & BESLAGNING: Insida i trä. Utsida med aluminiumbeklädnad. Sidohängt med inåtgående kopplade bågar. Kan även erhållas med tvåvägsöppning sk. DrehKipp. Flerluftsfönster levereras alltid med mittpost och kan även erhållas med tvärpost. Karmförband limmade och spikade/skruvade. Bågförband limmade och spikade/skruvade. Karmbottenstycket täckt med aluminium, monterad med snäppbeslag och ger ett avstånd mellan trä och aluminium på min. 6 mm. Spårmonterad tätningslist i bågen. Dammfilterlist monterad mellan bågarna. Plats för persienn mellan bågarna. Gångjärn av typ bultgångjärn. 3 st per båge för samtliga fönster med bredd 10M eller bredare, respektive samtliga fönster med höjd 13M eller högre. Övriga bågar har 2 st gångjärn, 2 st koppelgångjärn och koppelhakar på samtliga fönster. Spanjolett med 25 mm kantskena. 2 st kolvar på höjder upp till 12M och 3 kolvar på höjder från 13M och högre. Handtag av natureloxerad aluminium inkl. barnspärr och skruv medlevereras. Slutbleck med kantskydd. Underkantshängda levereras med saxbeslag. GLASNING: Glasad med 2-glas isolerruta D3-12 monterad enligt MTK system 3, förstärkt. P-märkt. Ytterbåge glasad med 3 mm enkelglas. Energiglas som standard. U-värde 1,7 Vitmålade glaslister av PVC. Övriga av trä. Ljudreduktion Rw 34. SPRÖJS: Fast spröjs infälld i ytterbågen. Löstagbar spröjs kan monteras på ytterglasets insida. YTBEHANDLING: Allt trä impregneras med en grundbehandling som motverkar blåträ och röta. TÄCKMÅLADE Komponenterna behandlas före hopsättning med en 1-komponent vattenburen grundfärg och en 1-komponent vattenburen täckfärg på samtliga ytor. LASERADE Komponenterna behandlas före hopsättning med en vattenburen lasyr och en vattenbaserad lasyrlack på samtliga ytor. MONTERING: Karmsidorna är förborrade för montering med karmskruv. Täckpluggar medföljer. max 14M 27M 30M max 18M 27M 27M modul 1-luft 2-luft Underkantshängda min 4M 4M max 18M 8M Vi förbehåller oss rätten till eventuella konstruktionsändringar CLASSIC objekt alu TEKNISK INFORMATION UTg. nr 1 JULI 07

2 Sidohängt fönster Inåtgående 2+1 glas Vertikalsnitt karm tvärpost Vertikalsnitt Horisontalsnitt karm mittpost CLASSIC Objekt alu TEKNISK INFORMATION UTg. nr 1 JULI 07

3 OBJEKT alu Sidohängt fönster Inåtgående 3-glas isolerruta VIRKESKVALITET: Lamellimmad furu. SPRÖJS: Löstagbar spröjs finns, för utvändig montering. UTFÖRANDE & BESLAGNING: Insida och utsida i trä. Lamellimmad enkelbåge med monterad 3-glas isolerruta i enkelbåge. Kan även erhållas med tvåvägsöppning sk. DrehKipp. Karmförband limmade och spikade/skruvade. Bågförband limmade och spikade/skruvade. Spårmonterad tätningslist i bågen. Utanpåliggande persienn kan monteras på bågens rumssida. Gångjärn av typ bultgångjärn. 3 st per båge för samtliga fönster med bredd 10M eller bredare, resp. fönster med höjd 13M eller högre. Övriga bågar har 2 st gångjärn. Spanjolett med 25 mm kantskena. 2 st kolvar på höjder upp till 12M och 3 st kolvar på höjder från 13M och högre. Handtag av natureloxerad aluminium inkl. barnspärr och skruv medlevereras. Slutbleck med kantskydd. Karmbottenstycket täckt med aluminium, monterad med snäppbeslag och ger ett avstånd mellan trä och aluminium på min. 6 mm. Spanjolett med 25 mm kantskena. 2 st kolvar på höjder upp till 12M och 3 kolvar på höjder från 13M och högre. Underkantshängda levereras med saxbeslag. GLASNING: Glasad med 3-glas isolerruta T4-12 monterad enligt MTK system 3, förstärkt. P-märkt. Energiglas som standard. U-värde 1,7 Ljudreduktion Rw 34. Vitmålade glaslister av PVC. Övriga av trä. YTBEHANDLING: Allt trä impregneras med en grundbehandling som motverkar blåträ och röta. TÄCKMÅLADE Komponenterna behandlas före hopsättning med en 1-komponent vattenburen grundfärg och en 1-komponent vattenburen täckfärg på samtliga ytor. LASERADE Komponenterna behandlas före hopsättning med en vattenburen lasyr och en vattenbaserad lasyrlack på samtliga ytor. MONTERING: Karmsidorna är förborrade för montering med karmskruv. Täckpluggar medföljer. max 14M 27M 30M max 18M 27M 27M modul 1-luft 2-luft Underkantshängda min 4M 4M max 18M 8M Vi förbehåller oss rätten till eventuella konstruktionsändringar. CLASSIC objekt alu TEKNISK INFORMATION UTg. nr 1 JULI 07

4 Sidohängt fönster Inåtgående 3-glas isolerruta CLASSIC Objekt alu TEKNISK INFORMATION UTg. nr 1 JULI 07

5 OBJEKT alu Sidohängd vädringslucka Inåtgående VIRKESKVALITET: Lamellimmad furu UTFÖRANDE & BESLAGNING: Insida i trä. Utsida med aluminiumbeklädnad. Sidohängd inåtgående vädringslucka med löstagbart dammfilter, utvändigt galler i aluminium och insektsnät. På obehandlade och laserade vädringsluckor består in- och utsidor av plywood, till täckmålade luckor användes board. Luckan är isolerad. Karmförband limmade och spikade/skruvade. Karmbottenstycket är täckt med aluminiumskena monterad med snäppbeslag. Tätningslist av silikon monterad i luckan. YTBEHANDLING: Allt trä impregneras med en grundbehandling som motverkar blåträ och röta. TÄCKMÅLADE Komponenterna behandlas före hopsättning med en 1-komponent vattenburen grundfärg och en 1-komponent vattenburen täckfärg på samtliga ytor. LASERADE Komponenterna behandlas före hopsättning med en vattenburen lasyr och en vattenbaserad lasyrlack på samtliga ytor. MONTERING: Karmsidorna är förborrade för montering med karmskruv. Täckpluggar medföljer. Gångjärn av typ bultgångjärn. Spanjolett med 25 mm kantskena. Handtag av natureloxerad aluminium inkl. skruv medlevereras. modul 1-luft min max 2M 5M modul 1-luft min max 5M 18M Vi förbehåller oss rätten till eventuella konstruktionsändringar. CLASSIC objekt alu TEKNISK INFORMATION UTg. nr 1 JULI 07

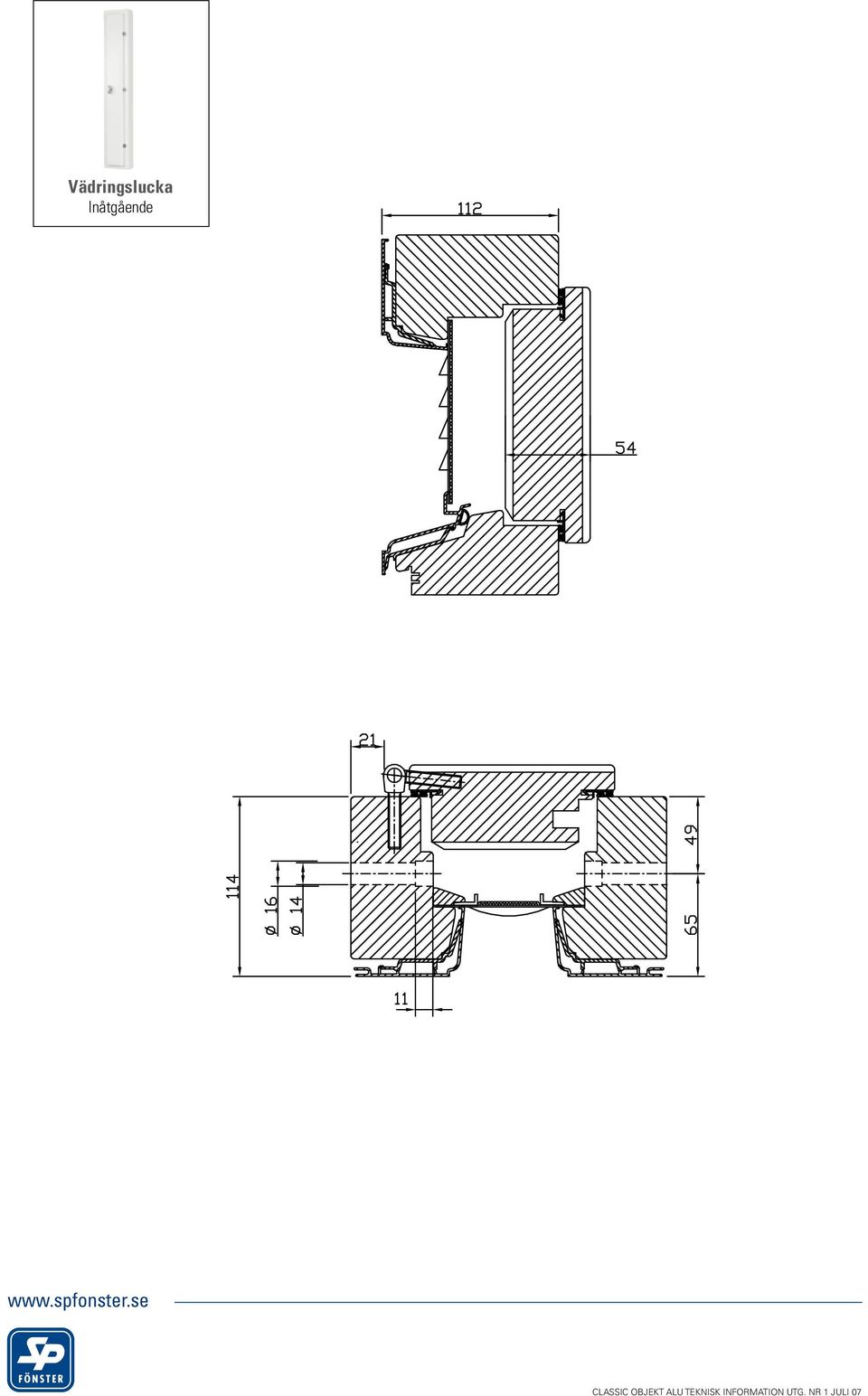

6 Vädringslucka Inåtgående CLASSIC Objekt alu TEKNISK INFORMATION UTg. nr 1 JULI 07
