1 Kapitel Kapitel Innehåll... Sida Kapitel Fönster...3 Placera med gitter...5 Hur ser fasaden ut?...5 Öppningsbara fönster...7 Relativ positionering...7 Se på 3D-modell...9 Ytterdörrar...9 Innerdörrar...14 Slagriktning...15 Centrerat mellan två kända punkter...16 Sätt in flera...17 Zoom panorera...17 Radera fönster, dörr och öppning...17 Flytta fritt eller med gitter...18 Flytta relativt från sista position...18 Flytta relativt från markörens position...19 Ändra...20

2 2... Kapitel

3 Kapitel Kapitel 3 - Fönster Fasaderna refereras till som det visas i figuren - fasad nr 1-4. Fönstren är numrerade från 1-7. Sätt in fönster 1 och 2 på fasad nr 3. Fönstren är fasta med spröjs, dimension 1100 x Fasad nr. 3 Fasad nr Fasad nr. 2 Placering av fönster Fasad nr 1 Zooma in den översta delen av planen där fönstren ska sättas in med hjälp av vänster musknapp. Klicka på Verktygsset för vägg Kontrollera så att gittret är aktivt (intryckt).

4 4... Kapitel Fönstertyper kan väljas via listan eller via Bläddra genom som ger en förhandsvisning av alla fönster. Välj typ 5: Fast 1 horisontellt/1 vertikalt spröjs. Ange bredd och höjd som visas: 1.1 x 1.5 När de önskade värdena har angetts, tryck på OK. Det du nu måste ta ställning till är var i fönstret insättningspunkten ska vara. Fönstret visas i väggen som ett rött fält och kan flyttas dynamiskt till önskad position innan det fästes. Meddelandefältet visar var symbolens insättningspunkt är i symbolen. Det finns två alternativ som kan användas vid positionering av fönstret: Peka på insättningspunkten (centrerat i symbolen) Peka på insättningspunkten (symbolens sida) Du växlar metod genom att klicka på Tab-tangenten.

5 Kapitel Placera med gitter När du så har valt insättningspunkt använd centrum av symbolen, peka sedan på önskad gitterpunkt, och fönstret fästes genom att trycka på vänster musknapp. Placera markören vid gitterpunkten och tryck på vänster musknapp. Avbryt insättningen genom att trycka [Esc]-tangenten. Hur när det inte stämmer? Är resultatet annorlunda än önskat, kan fönstren flyttas genom att klicka på dem igen och flytta dessa dynamiskt eller med hjälp av piltangenterna till höger eller vänster och ange flyttavstånden ett i taget eller båda två genom att hålla ned [Ctrl]-tangenten och markera båda. Ska ny typ eller dimension ändras, dubbelklickar man på fönstret för att få fram dialogrutan för fönstret på nytt. Vid borttag markeras önskat fönster genom att peka på detta och klicka vänster musknapp. Tryck på [Del]-tangenten eller högerklicka och välj radera objekt i snabbmenyn. Spara ritningen genom att klicka på Spara. Hur ser fasaden ut? Välj Fönster

6 6... Kapitel Välj Översta fasad 3 Fasad 3 i förenklad detaljnivå Återgå till planritning som kan göras på flera sätt: 1. Välj i knappraden Plan 2. Välj i menyn Fönster Plan 3. Om du ser fönstret som innehåller planen klicka i detta fönsters överskrift. 4. Välj Fönster Alla fönster Klicka filnamnet...plan: 1 5. Välj i det vertikala listfältet till vänster på skärmen

7 Kapitel Öppningsbara fönster Resten av fönstren i fasad 3 och fasad 1 är öppningsbara fönster med storlek 1100 x 1200 mm. Klicka på Verktygsset för vägg Sätt in fönster Välj 15 1 hor./1 vert. bågmellanstycke Bredd är 1.1 och höjd är 1.2. Placera fönstren som beskrivits ovan d.v.s. positionera centrerat i gitterpunkt som visas i ritningen nedan. Avbryt med [Esc]. Relativ positionering Följande fönster ska sättas in genom att ange ett känt avstånd från hörnet till höger sida av fönstret. Det är möjligt vid insättning av fönster/dörr och väggöppning att ange ett känt avstånd från hörn, kända positioner och väggöppningar fram till den närmaste punkten av det som sätts in. Klicka på Verktygsset för fönster Öppningsbart fönster typ 15 Skriv in höjden 60 cm. Välj insättningstyp med hjälp av [Tab] så att det är satt till sida; Peka på insättningspunkt (sida) se meddelandefältet överst på skärmen. När sida är vald, kommer avståndet att vara till närmaste sida av fönstret.

8 8... Kapitel Placera markören i invändigt hörn längst ned till höger (ändpunkt). Fönstret ska placeras 1 meter från hörnet d.v.s. 1 meter till vänster från snappunkten, där markören är placerad. Använd snabbtangent [Shift] + [ ]. Ange längd 1 meter. Avbryt insättning med [Esc]. Klicka på Presentationsegenskaper Välj Detaljerad med tät väggskravur. Spara ritningen.

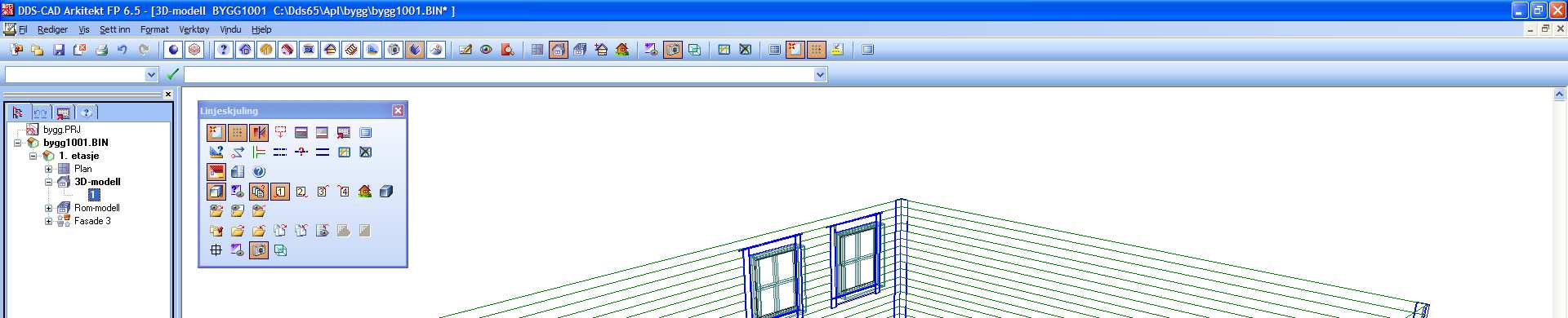

9 Kapitel Se på 3D-modell Klicka på 3D-modell och ev. önskade Presentationsegenskaper. Rotera och flytta bilden på skärmen med hjälp av knapparna i rullisterna eller genom att hålla ned den mittersta musknappen och flytta musen samtidigt. Ytterdörrar Huset skall ha tre ytterdörrar; en huvuddörr (A = 1 x 2.1 m, typ Beethoven M82) och ytterdörr (C = 1 x 2.1, typ Beethoven) på fasad en balkongdörr (B = 1 x 2.1, typ 16) på fasad B Placering av ytterdörrar A C Rutinen för att sätta in dörr följer samma tillvägagångssätt som vid insättning av fönster. Återgå till planritningen. Starta med huvuddörren A. Välj i verktygssetet för vägg Sätt in dörr

10 10... Kapitel Välj Beethoven M Acceptera de föreslagna värdena som kommer fram i dialogrutan. Använd centrisk insättningspunkt och fäst dörren i önskad gitterpunkt som det beskrivs för fönster d.v.s. peka på centrumpunkten och klicka vänster musknapp. Kom ihåg att du under ritprocessen kan använda mittersta musknappen till att zooma. Avsluta med [Esc]. Dörren ska placeras som det visas. Det är också nödvändigt att ange slagriktning för dörren. Exemplet ovanför visar att det kommer in en högerhängd dörr, men denna ska ändras till vänster slagriktning. Dubbelklicka på symbolen med vänster musknapp och tillhörande dialogruta dyker upp på skärmen så att ändringar kan göras.

11 Kapitel Hängning anger slagriktning. Väggens ritriktning är avgörande för valet.. Höger- och vänsterhängd, ut och in i rummet. Högerhängd ut = 1 Vänsterhängd ut = 2 Högerhängd in. = 3 Vänsterhängd in = 4 Dörr A är vänsterhängd och ska ha slagriktning 2 vänsterhängd utåt. Välj i listan för hängning. Acceptera vanligtvis förslaget om slagriktningen om du är osäker när du sätter in dörrar, då det är mycket enkelt att rätta till detta efteråt. Sätt in dörr C typ 338 centrerat i rummet, som beskrivs ovanför. Se på fasad 1 (nedersta fasad). Välj Fönster Nedersta fasad 1.

12 12... Kapitel Kom ihåg att spara med jämna mellanrum. Gå tillbaka till planritningen för att sätta in balkongdörr B. Välj Sätt in dörr 16 - Balkongdörr... Denna dörr ska ha mer information för t.ex. höjd på glasfält. Det måste anges som specialdata. Välj fliken Specialdata.

13 Kapitel Det kan anges upp till fyra stycken specialdata för enskilt fönster, dörr eller öppning. Dialogrutan visar de som är aktuella med beskrivande text. Vissa kan vara ganska omfattande, och då kan man klicka på hjälpknappen för att få mer information om den specifika öppningen i väggen. För balkongdörren är det aktuellt med att definiera höjden på glasfältet i dörren. Acceptera det som förslås. Balkongdörren skall ha spröjs. Välj fliken Spröjs... Markera bort Använd standardvärde. Det vill säga att det inte ska användas standardvärden som i utgångsläget är utan spröjs. Välj spröjstyp 4 och antal glasfält i varje riktning till 2. Klicka OK. Tryck på [Tab]-tangenten för att få fram följande i meddelandefältet: Peka på ins.punkt (sida). Placera markören i närheten av fönstret vid punkt 1 (Ändpunkt). Dörren skall placeras relativt till fönstret (snappunkten).

14 14... Kapitel Använd snabbtangent [Shift] + [ ]. Skriv in längden 0.9. Tryck OK. Avsluta med [Esc]. Se på detaljerad planritning med skravur och text markerat. Plan i Detaljerad m/tät väggskravur som detaljnivå med utvändiga dörrar och fönster. Spara ritningen. Innerdörrar Innerdörrar sätts in på samma sätt som ytterdörrarna. Detta utförs i planritningen med förenklad detaljnivå. Innerdörrarna sätts in som visas i figuren numrerad från 1 till 5. Dörr 1 4 är samma typ och storlek (0.9 x 2.1). Dörr 5 är en öppning - utan dörrblad. Placering av innerdörrar - samma slagriktning

15 Kapitel Välj Sätt in dörr Standard invändig dörr typ 0 Skriv in önskad dimension. Sätt in dörren utifrån centrum dörr och med gitter. Lägg märke till att slagriktning inte stämmer mot ritningen ovanför. Detta skall ändras senare. Tryck [Esc] for att avsluta. Slagriktning i förhållande till ritriktning Slagriktning Slagriktning ändras för dörr 1 och 4 var för sig. Detta görs genom att dubbelklicka på aktuell dörr med vänster musknapp. Rätta till detta i fältet Hängning så att det blir som på bilden. Justera slagriktning för innerdörrarna Innanför ytterdörren sätts in en dörröppning i den längsgående väggen se ovanför. Välj Sätt in dörr 20 - Öppning. Bredd 1 meter. Höjd är 2.1 meter. Placera dörren centriskt i förhållande till gittret som visas och avsluta insättning. Spara ritningen.

16 16... Kapitel Följande är inte knutet till uppgiften projekt Bygg, men är med som vägledande beskrivning. Centrerat mellan två kända punkter Välj fönster och insättningspunkt. I detta tillfälle centrerat. Centrumpunkten kan hittas på följande sätt. Hämta aktuell öppning och ange önskade värden och klicka OK. Placera trådkorset i det ena hörnet (eller motsvarande känd position) observera att man kan förhålla sig till alla skikt i väggen. Klicka höger musknapp och välj i snabbmenyn: Hjälpgeometri och så vidare Hjälppunkt mellan denna och nästa punkt. Placera trådkorset i nästa kända position och klicka vänster musknapp. Placera trådkorset i det ena hörnet (eller motsvarande känd position) observera att man kan förhålla sig till alla skikt i väggen. Klicka med höger musknapp och välj i snabbmenyn: Hjälppunkt mellan denna och nästa punkt. Skriv in antal delar som det markerade avståndet skall delas i här är det 2 för att hitta centrum. Tryck OK. Centerpunkten blir markerad. Peka sedan på detta och klicka vänster musknapp för att placera fönstret.

17 Kapitel Man kan självklart också få tag i snappunkten mitt på en linje genom att bara peka på linjen. Sätt in flera När ett fönsterval har gjorts kan det användas flera olika sätt att placera ut detta. Man tar ställning till insättningspunktens placering mellan varje insättning också om det ska placeras ut i förhållande till ett gitter, eventuellt ge ett relativt värde i förhållande till andra objekt i väggen. Fönstertyp, dimensioner och andra saker som foder, spröjs, specialdata m.m. kan också ändras under tiden man placerar ut fönstret. När ett val har gjorts och man önskar att ändra diverse parametrar, trycker man på [Backspace]-tangenten som vanligtvis ligger överst till höger på tangentbordet och är märkt med en lång pil som pekar till vänster. Denna gör så att dialogrutan för fönstret kommer tillbaka och nya värden kan anges. Observera typlistan som finns nere till vänster i dialogrutan. Man kan också ändra egenskaper för öppningen via snabbmenyn. Zoom panorera Tänk på att du kan zooma eller panorera med mittersta musknappen under tiden du sätter in figurer eller ändrar fönster, dörr och väggöppning. Radera fönster, dörr och öppning Fönster, dörr och/eller öppning i vägg raderas genom att placera markören på önskat objekt och trycka vänster musknapp. Objektet blir streckmarkerat med blå färg. Tryck sedan på [Del]-tangenten för att radera. Annars kan objekt d.v.s. flera fönster, dörrar och öppningar markeras samtidigt i enlighet med Windows markeringsmetoder. Flera fönster, dörrar och

18 18... Kapitel väggöppningar kan raderas samtidigt. Ändring och flyttning görs för varje enskilt objekt. Flytta fritt eller med gitter Markera det objekt fönster, dörr, öppning, som skall flyttas genom att peka och klicka på vänster musknapp. Hela väggen som fönstret är placerat i blir svagt markerad i blått. Öppningen är markerad i lite mörkare blåfärg och blir även markerad med tre stycken flyttpunkter en på varje sida och en i mitten av fönstret. Peka på den punkt du önskar som utgångspunkt vid förflyttningen (Flytta fönster) och klicka på vänster musknapp. Dra öppningen i den riktning du skall flytta den. När den dynamiska öppningen är placerad i önskad position, klickar man bara en gång på vänster musknapp för att fästa den i väggen. Flytta relativt från sista position Markera det objekt fönster, dörr, öppning, som skall flyttas genom att peka och klicka med vänster musknapp. Peka på den flyttpunkt som du önskar som referens när du skall flytta öppningen vänster, centrum eller höger. Förflyttningen kan väljas i menyn som visats eller som snabbtangenter kan piltangenterna på tangentbordet också användas och då anges förflyttning i förhållande till där öppningen var placerad i väggen. Dialogruta aktiverad som relativ förflyttning i förhållande till sista position piltangenterna aktiverar också denna.

19 Kapitel Flytta relativt från markörens position Markera det objekt fönster, dörr, öppning, som skall flyttas genom att peka och klicka på vänster musknapp. Peka på den flyttpunkt som du önskar som referens när du ska flytta öppningen vänster, centrum eller höger. I exemplet skall fönstret flyttas och placeras 15 cm från hörnet. Flytta det dynamiska fönstret bort till hörnet där man vet avståndet till fönstrets placering. Högerklicka för att få fram snabbmenyn och välj Flytta relativt från markörens position. Vidare kan man välja i menyn Flytta i positiv X-riktning. Observera att nu sker förflyttningen relativt till snappunktens placering. Förflyttningen kan väljas i menyn som visats eller som snabbtangent: [Shift] + [ ]. Dialogruta aktiverad som relativ förflyttning i förhållande till markörens position [Shift] + [piltatangenterna] aktiverar också denna.

20 20... Kapitel Ändra OBS! Om du dubbelklickar på symbolen, kommer programmet att ge dig aktuell dialogruta. Dialogrutan för markerat objekt kommer fram på skärmen och nya dimensioner, typ, specialdata, m.m. kan anges. Vid ändring av bredden kommer detta att bli centrumjusterat i objektet.
