1 Kapitel Innehåll... Sida Kapitel 4 Tak... 3 Tak i våning Underlagsritning... 4 Tak... 5 Hur ser taket ut?... 7 Yttervägg... 8 Gavel fönster Golv i takvåning Koppla golv till vägg Takkupa Kopplingstak Hur ser taket ut i 3D?... 22

2 Kapitel 4 Tak

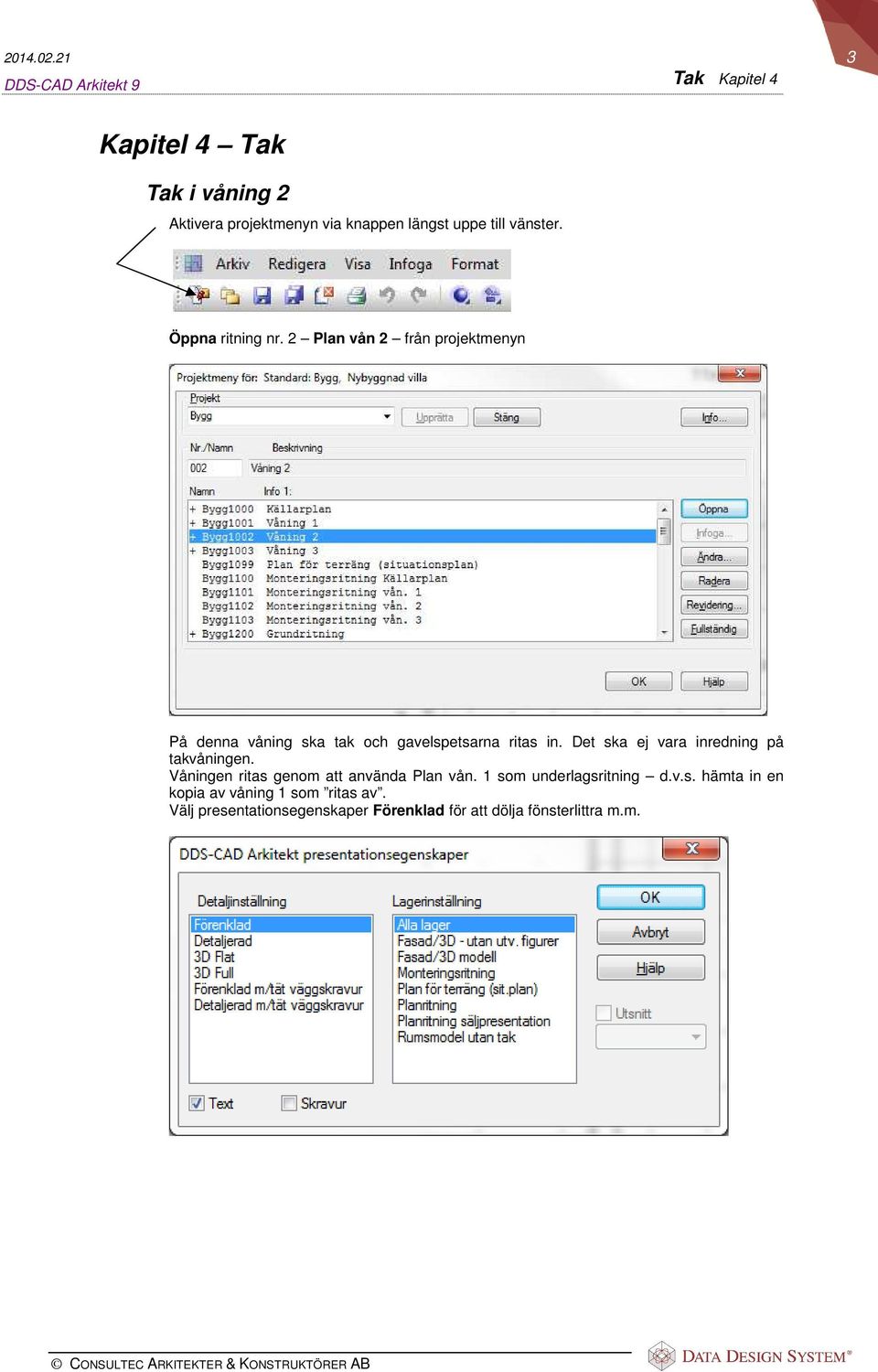

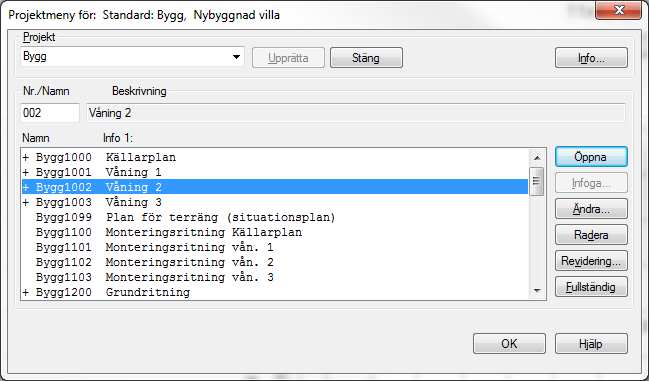

3 Kapitel 4 Tak Tak i våning 2 Aktivera projektmenyn via knappen längst uppe till vänster. Öppna ritning nr. 2 Plan vån 2 från projektmenyn På denna våning ska tak och gavelspetsarna ritas in. Det ska ej vara inredning på takvåningen. Våningen ritas genom att använda Plan vån. 1 som underlagsritning d.v.s. hämta in en kopia av våning 1 som ritas av. Välj presentationsegenskaper Förenklad för att dölja fönsterlittra m.m.

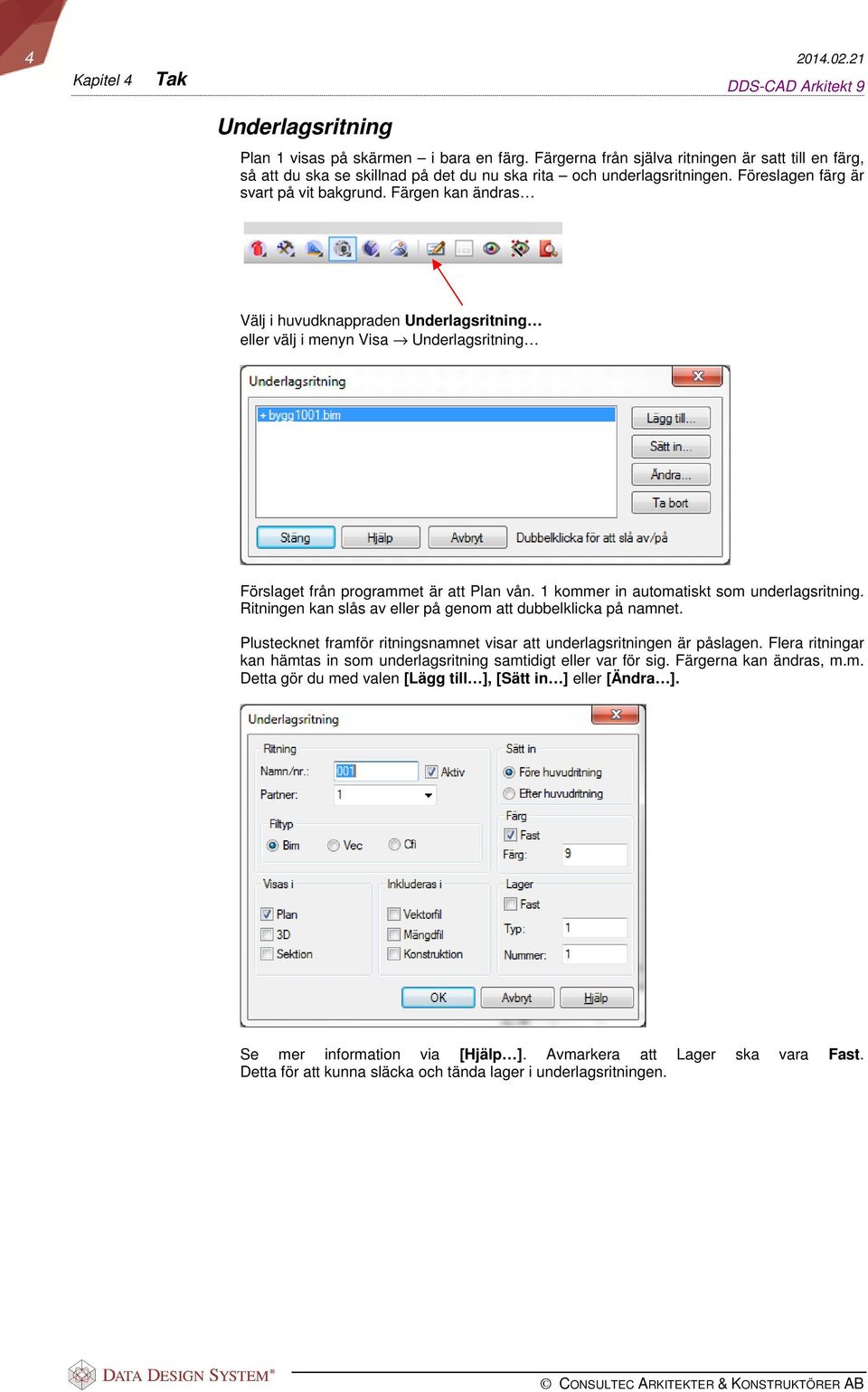

4 Kapitel 4 Tak Underlagsritning Plan 1 visas på skärmen i bara en färg. Färgerna från själva ritningen är satt till en färg, så att du ska se skillnad på det du nu ska rita och underlagsritningen. Föreslagen färg är svart på vit bakgrund. Färgen kan ändras Välj i huvudknappraden Underlagsritning eller välj i menyn Visa Underlagsritning Förslaget från programmet är att Plan vån. 1 kommer in automatiskt som underlagsritning. Ritningen kan slås av eller på genom att dubbelklicka på namnet. Plustecknet framför ritningsnamnet visar att underlagsritningen är påslagen. Flera ritningar kan hämtas in som underlagsritning samtidigt eller var för sig. Färgerna kan ändras, m.m. Detta gör du med valen [Lägg till ], [Sätt in ] eller [Ändra ]. Se mer information via [Hjälp ]. Avmarkera att Lager ska vara Fast. Detta för att kunna släcka och tända lager i underlagsritningen.

5 Tak Det finns många olika taktyper att välja mellan. Huset här skall ha ett enkelt sadeltak som sätts in i planritningen. Takets referenspunkter visas som punkt 1 och 2 se nedanför. Aktivera gittret genom att välja Visa gitter i huvudknappraden. Välj Verktygsset för Takbehandling. Välj Huvutak baserat på 2 punkter. Den dynamiska linjen blir aktivatt bättre kunne se hur punktrna sätts. Ange första punkt för att placera taket - peka i gitterpunkten vid punkt 1 och klicka vänster musknapp. Ange den andra punkten diagonalt - peka i gitterpunkten vid punkt 2 och klicka vänster musknapp. 2 1

6 Kapitel 4 Tak Markera för sadeltak, takvinkel anges med 40 grader, Takutstick parallellt med nock sätts till 0.6m och Takutstick normalt mot nock sätts till 0.4m. Ange referenshöjd på , d.v.s. golvtjocklek + 20 cm ner på vån.1. Tryck på [OK]. Taket ritas med streckade linjer på planen.

7 All information som påverkar taket ligger sparad i figuren för tak. För att ändra egenskaper på ett tak; Dubbelklicka på en av takets linjer eller markera taket så att det blir blått, peka på en av flyttpunkterna som visas och klicka med höger musknapp, välj Ändra egenskap. Hur ser taket ut? Kontrollera hur taket är placerat genom att se på 3D-modellen. Välj 3D-modell Välj Presentationsegenskaper Detaljinställningar 3D flat. Rotera bilden som beskrivits tidigare. Om du vill se båda våningarna, väljs detta i huvudknappraden. Välj Använd alla våningarna i framställningen. Spara ritningen. Återgå därefter till planritningen.

8 Kapitel 4 Tak Yttervägg Takvåningens yttervägg skall ritas genom att markera utsida panel. Vi använder den väggtyp som föreslås i startfilen. Välj Verktygsset för vägg. Välj Rita vägg... Välj Referenslinje: Höger sida/utsida Tryck [OK]. Peka på nedre, utvändiga hörnet av panelen d.v.s. gitterpunkt och högerklicka för att få fram snabbmenyn. Välj Flytta relativt från markörens position i snabbmenyn. Välj sedan Flytta vinkelrätt mot angiven linje (om snabbmeny inte väljs finns snabbtangenterna [Shift] + [L]). Peka på takkonturen i och med att väggens längd skall vara som takets bredd.

9 Klicka vänster musknapp för att markera startpunkten. Ange nästa punkt i väggen peka på takkonturen på andra sidan av gavelväggen. När skärmtipset visar Normal till linje, klicka på vänster musknapp för att markera vägglängden. Avsluta med [Enter].

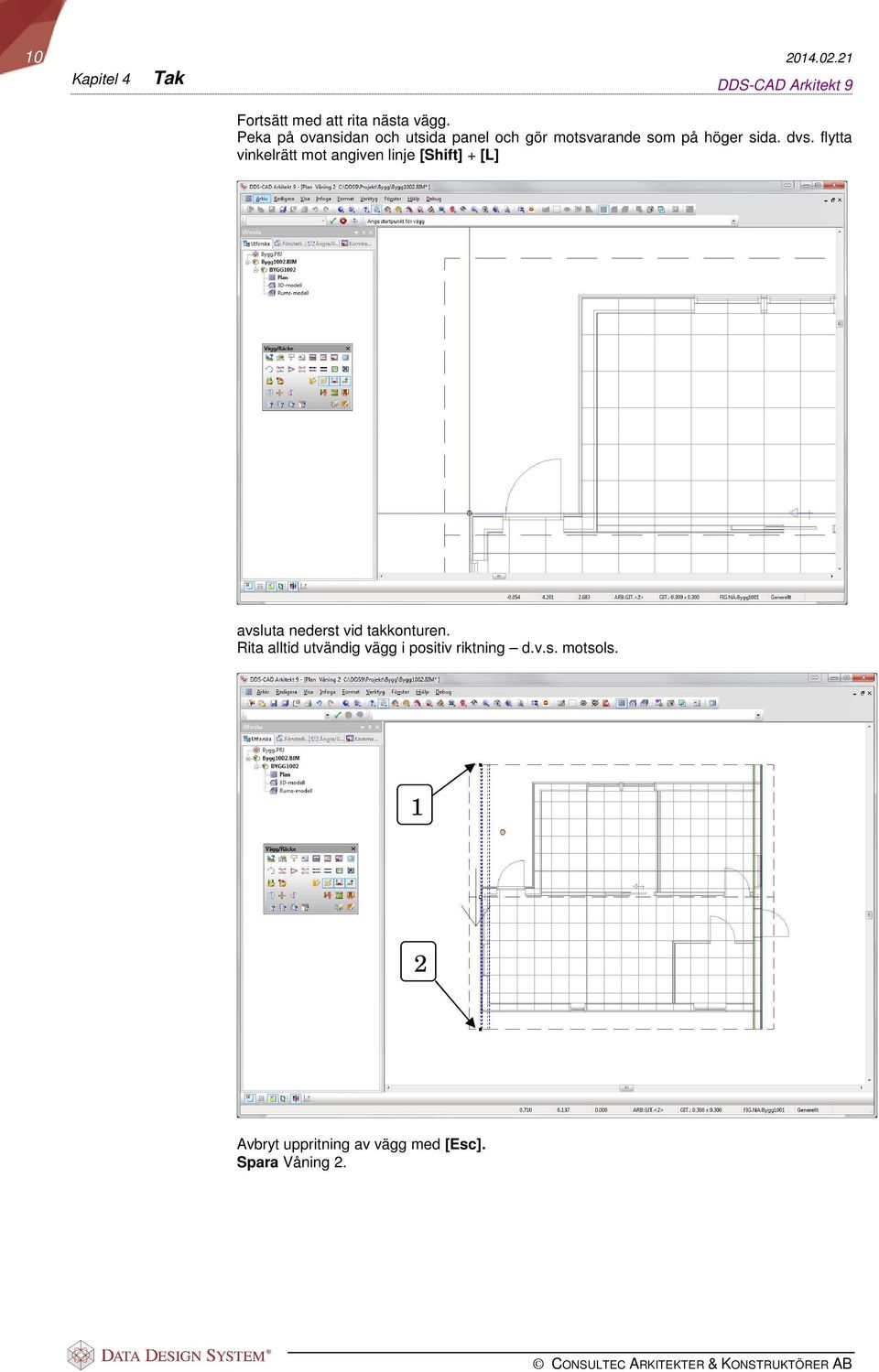

10 Kapitel 4 Tak Fortsätt med att rita nästa vägg. Peka på ovansidan och utsida panel och gör motsvarande som på höger sida. dvs. flytta vinkelrätt mot angiven linje [Shift] + [L] avsluta nederst vid takkonturen. Rita alltid utvändig vägg i positiv riktning d.v.s. motsols. 1 2 Avbryt uppritning av vägg med [Esc]. Spara Våning 2.

11 Gavel fönster Det ska sättas in två fönster på våning 2, ett på var gavel. Välj typ 11: Öppningsbart fönster. Ange bredd 1.1 och höjd 1.2 Placera ett fönster centrerat i var gavel, använd nocken för att hitta mittpunkten.

12 Kapitel 4 Tak Golv i takvåning Välj Verktygsset för golv. 2 1 Följ meddelandet på skärmen och Ange första punkten i golvkonturen. Peka på punkt 1 (utsida stomme) och klicka vänster musknapp. Placera sedan markören på punkt 2 (utsida stomme) och högerklicka på musen. Välj i snabbmenyn Spara rektangel.

13 Välj 22mm bjälklag (283mm) i rullistan, klicka sedan på [OK]. Ta bort underlagsritningen. Klicka på Underlagsritning Dubbelklicka på plan vån. 1 för att slå av underlagsritningen. Dubbelklicka på filnamnet för våning 1 i dialogrutan. När plustecknet framför filnamnet är borta, kommer underlagsritningen att slås av när du trycker på stäng.

14 Kapitel 4 Tak Koppla golv till vägg För att ytterpanelen skall dras ned över golvet i takvåningen, måste väggar och golv kopplas samman. Markera de två väggarna och golvet genom att klicka på den ena, hålla [Ctrl]-tangenten nedtryckt när nästa vägg klickas på samt när golvet klickas på. Alla skall vara markerade med streckade blåa linjer. Högerklicka för att få fram snabbmenyn och klicka på Koppla golv till vägg.

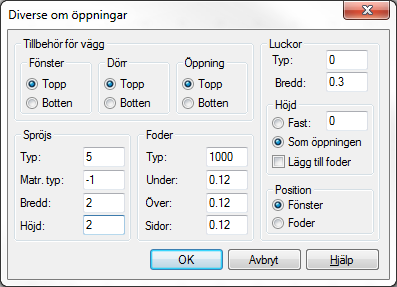

15 Ställ in spröjs för våning 2 precis som i våning 1 Välj Verktygsset för Inställningar / diverse om öppningar Kontrollera att väggar och golv har kopplats korrekt genom att välja fasadvy. Fönster Vänster fasad 4

16 Kapitel 4 Tak Takkupa Börja med att rita väggen enligt ovan på våning 2, rutnät för golv kan användas för att hitta fästpunkterna. Använd samma väggtyp som innan. Måtten är från utsida stomme Välj verktygsätt för Vägg/Räcke Rita vägg

17 Det går att välja startpunkt för väggen med Relativa koordinater. När du valt väggtyp, placera markören vid utsida stomme och högerklicka Välj flytta relativt från markörens position / Relativa koordinater Kortkommando = [Shift] + [8]). Nu kan man flytta startpunkten både i X och Y led samtidigt Fyll i enligt dialogen nedan. Tryck på [OK].

18 Kapitel 4 Tak Rita väggen motsols Sidoväggarna i takkupan ska justeras mellan två tak, d.v.s. i 3D ska väggen synas mellan huvudtaket och kopplingstaket. Markera båda väggarna (använd [Ctrl]-tangenten vid markering). Högerklicka och välj ändra egenskaper längst ner i menyn; alternativt kan egenskaperna ändras för väggarna en och en genom att dubbelklicka på dem. Välj justera vägghöjd Mellan två tak, start vid det nedersta takets konstuktionsskiktnr. under fliken Justeringar. Klicka sedan på [OK] Den främre väggen ska justeras efter kopplingstaket och inte efter huvudtaket. För att uppnå detta, ändra väggens egenskaper enligt följande:

19 Kopplingstak Det ska skapas ett kopplingstak; d.v.s. ett tak som ansluter till ett befintligt tak; för takkupolen. Välj verktygsset för Takbehandling Kopplingstak baserat på 2 punkter. Ange yttre högra hörnet som första punkt. För att ange punkt 2 använder vi oss av en hjälplinje som visar skärningspunkten mellan utsidan av den vänstra väggen och nocklinjen. Denna hjälpgeometri skapar vi genom att hålla inne [Ctrl]-tangenten och peka på linjen för utvändigt skikt i väggen. Linjen blir då röd, högerklicka och välj Hjälpgeometri Sträck ut som hjälplinje. Vänsterklicka på skärningspunkten för hjälpgeometrin och nocklinjen.

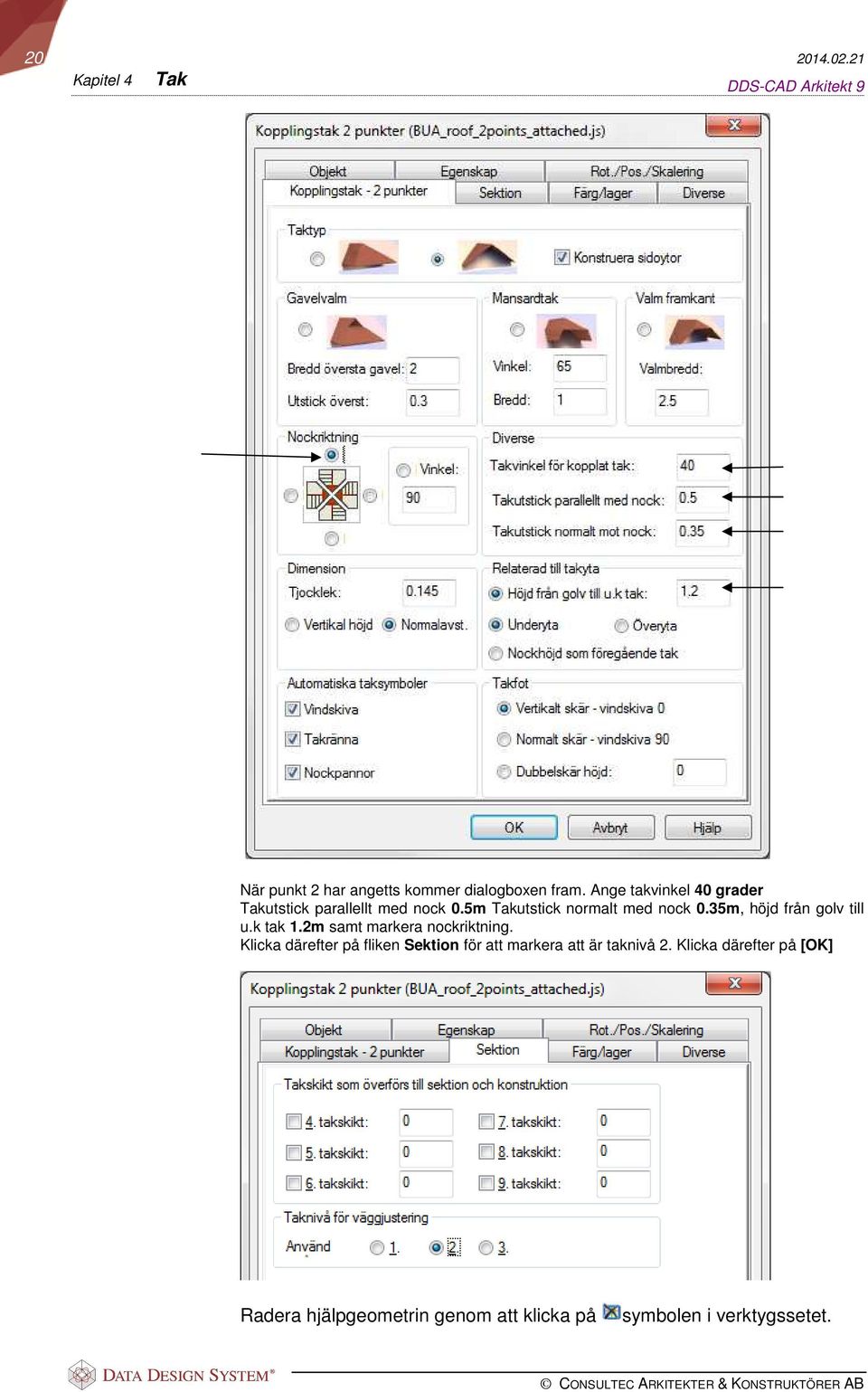

20 Kapitel 4 Tak När punkt 2 har angetts kommer dialogboxen fram. Ange takvinkel 40 grader Takutstick parallellt med nock 0.5m Takutstick normalt med nock 0.35m, höjd från golv till u.k tak 1.2m samt markera nockriktning. Klicka därefter på fliken Sektion för att markera att är taknivå 2. Klicka därefter på [OK] Radera hjälpgeometrin genom att klicka på symbolen i verktygssetet.

21 Sätt in ett fönster; identiskt med de som sitter på gavlarna; i mitten av takkupolens vägg. Markera ett fönster, högerklicka och välj Infoga identisk kopia. Använd centrisk insättningspunkt, vänsterklicka mitt på väggen. Spara ritningen.

22 Kapitel 4 Tak Hur ser taket ut i 3D? Kontrollera hur taket ser ut i den 3-dimensionella modellen genom att välja 3D-modell och rotera som tidigare beskrivits. Kontrollera även presentationsegenskaper (OBS! om du inte vill visa Skravur på 3Dmodellen välj istället Förenklad Detaljinställning) Tryck på [OK].

23 Skapa en konturmodell för att kontrollera konturer. Välj verktygsset för 3D-navigering och rendering Välj Rendera konturmodell Återgå till planritning och spara.
