1 DDS-CAD Arkitekt 11 Rumsdefinition Kapitel 10 1 Innehåll Sida Kapitel 10 Rumsdefinition... 3 Rektangulära rum... 3 Icke rektangulära rum... 7 Textstorlek och typ... 8

2 2 Kapitel 10 Rumsdefinition DDS-CAD Arkitekt 11

3 DDS-CAD Arkitekt 11 Rumsdefinition Kapitel 10 3 Kapitel 10 Rumsdefinition Rektangulära rum Namn och area ska anges för varje rum. Förstora varje rum för att enklare kunna markera. Börja med de rektangulära rummen. Klicka på Verktygssetet för interiör och exteriör. Varje enskilt rum måste markeras Konturen måste anges så att programmet kan beräkna arean. Se skärmtips för rumstexter och välj den aktuella texten. Hittar du inte önskad text kan du välja vilken av knapparna du vill. Det går ändra texten senare eller lägga in egna texter. Klicka Rumstext för (sovrum).

4 4 Kapitel 10 Rumsdefinition DDS-CAD Arkitekt 11 Följ meddelandet överst på skärmen: Ange första punkt i rumskonturen. I rektangulära rum anges två diagonala punkter, och texten läggs ut centrerat mellan dessa punkter. Peka i nedre vänstra hörnet och klicka med vänster musknapp. Peka i det övre högra hörnet och klicka med höger musknapp för att få fram hjälpmenyn. Välj Spara rektangel.

5 DDS-CAD Arkitekt 11 Rumsdefinition Kapitel 10 5 Dialogboxen för rumstexter visas och här kan du välja valfri text i listan. Här definierar du också material och lister som syns i en renderad 3D-modell (fotorealistisk bild). Här kan också definieras hur area ska beräknas. Läs mer om detta i hjälpen. Tryck på [OK]. Gör likadant i alla rektangulära rum. Texter kan gärna flyttas så att de inte kommer i konflikt med placering av möbler se nästa sida.

6 6 Kapitel 10 Rumsdefinition DDS-CAD Arkitekt 11 Är rumstexten fel kan du dubbelklicka på den för att ändra. Dialogboxen för rumstexter blir synlig och du kan bläddra i listan för att hitta önskad text. Materialval kan göras oavsett rumstext. Rumstexten placeras centralt mellan de två angivna punkterna och kan flyttas. Klicka på rumstexten med vänster musknapp så att den blir blåstreckad. Peka på punkten mitt i texten och se skärmtips Flytta knutpunkt... Klicka på punkten. Flytta snappunkten som följer trådkorset till önskad placering av texten. Om snappunkten inte ska följa existerande punkter på skärmen kan du hålla ned [Alt]- knappen, då flyttas punkten fritt. Klicka med vänster musknapp för att fästa punkten.

7 DDS-CAD Arkitekt 11 Rumsdefinition Kapitel 10 7 Icke rektangulära rum Varje hörnpunkt måste anges för att kunna beräkna arean i icke rektangulära rum. Man avslutar i exakt samma punkt där man började ange konturen. Zooma in vardagsrummet och hallen. Välj Rumstext (vardagsrum) /1 2 Peka och klicka dig runt med vänster musknapp i alla invändiga hörn i vardagsrummet och köket, (9 punkter) gå i positiv riktning motsols. Första och sista punkt ska vara i samma hörn. 3 2

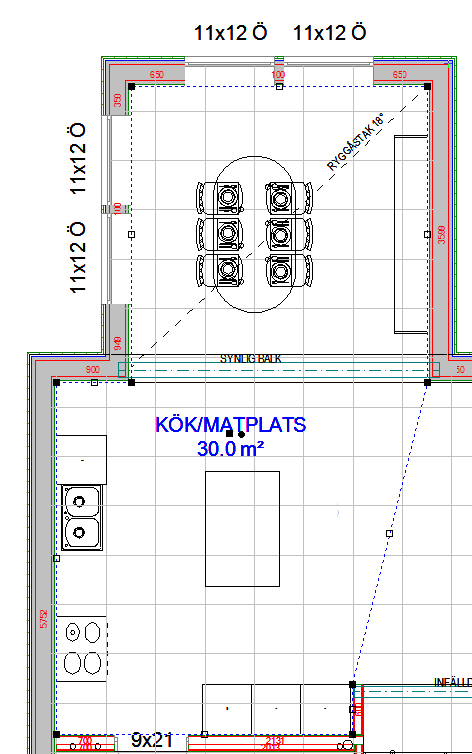

8 8 Kapitel 10 Rumsdefinition DDS-CAD Arkitekt 11 Finns inte önskat rumsnamn i rullistan kan det matas in manuellt. Klicka på en tom rad och skriv in önskar rumsnamn. Klick på [Spara] sedan [OK]. Visa planen i detaljerad (presentationsegenskaper) med text och skravur. Texten läggs centrerat i rummet. Flytta den som det beskrivits tidigare i texten. Spara ritningen. Textstorlek och typ Rumstextens utseende kan justeras dvs. bokstavshöjd, linjeavstånd, lutning och font/typ. Välj Verktygssetet för Interiör/exteriör. Klicka på Välj typ rumstextplacering och texttyp Ange värdena som visas. Klicka OK. Rita om innehåll på skärm.

9 DDS-CAD Arkitekt 11 Rumsdefinition Kapitel 10 9 Det är upp till var och en att spara ritningen med en nytt typsnitt och storlek eller att bevara förinställningarna. Spara ritningen.
