3 Stolpe och balk Kapitel 5 Kapitel 5 Stolpe, balk och balkongräcke Stolpe Det skall placeras en stolpe, en balk samt ett balkongräcke högst upp till vänster på planritningen för våning 1. Öppna planritningen för våning 1. Välj Verktygsset för Stolpe/balk Man skiljer på invändiga och utvändiga stolpar och balkar. Dessa ska placeras in som utvändiga. Välj Sammansatt stolpe med täckbrädor...

4 Kapitel 5 Stolpe och balk Kontrollera att kryssrutan för invändig ej är i bockad. Sätt höjdreferens till m och stolpens höjd till 2.3 Klicka därefter på [OK]. Stolpen visas dynamiskt och ska nu placeras relativt i förhållande till det övre vänstra hörnet på planen. När stolpen (eller andra objekt) är dynamiska på skärmen, kan man via [Tab]-tangenten välja fästpunkt till någon av de fem möjliga som visas ovanför. Var gång [Tab] klickas skiftar fästpunkten, symbolens position i förhållande till markören visar vilken som är aktiv. Nu ska fästpunktet högst upp till vänster på symbolen användas. Klicka på [Tab]-tangenten tills rätt fästpunkt är aktiv. Peka med den dynamiska stolpen på ändpunkten enligt figur ovan detta är punkten för utvändig stomme. Nu skall vi aktivera placeringen via snabbtangenterna detsamma kan göras via snabbmeny (högerklick). Stolpen skall flyttas relativt i förhållande till snappunkten. Ange via tangentbordet [Shift] + [ ] d.v.s. förflyttning i negativ X-riktning (till vänster) relativt markörens position.

5 Stolpe och balk Kapitel 5 Skriv in 1.8m och klicka sedan [OK]. Tryck på [Esc] för att avsluta insättningen. Balk Det skall läggas en balk centrerat över stolpen och in över stomme. Positionen pekas in med två punkter i plan d.v.s. från utsida stolpe till insida stomme i väggen. 1 2 Zooma in d.v.s. förstora upp - övre högra delen av planen. Välj Verktygsset för Stolpe/balk och bärsystem i trä. Välj Limträbalk 90 x 270mm

6 Kapitel 5 Stolpe och balk Kontrollera att ruta för Invändig inte är i kryssad. Klicka [OK]. En dynamisk balk placeras ut med fästpunkt i stolpens vänstra mittpunkt stolpen längst åt höger. Klicka inte på musknappen, utan placera bara markören i denna position. Längden på balken är inte känd. Klicka höger musknapp. Välj Lokalisera balkens andra punkt. En dynamisk linje hjälper till att hitta rätt position. Den andra punkten som markerar balkens längd skall ligga 0.1m in på väggens stomme.

7 Stolpe och balk Kapitel 5 2 Peka på utsidan av stommen (Normalt till linje) i väggen. Använd tangenterna [Shift] + [ ] d.v.s. ange relativ förflyttning i positiv x-riktning (åt höger) i förhållande till markörens position. Ange längden 0.1m klicka på [OK] avsluta insättningen av balkar med [Esc]. Se på 3D-modellen.

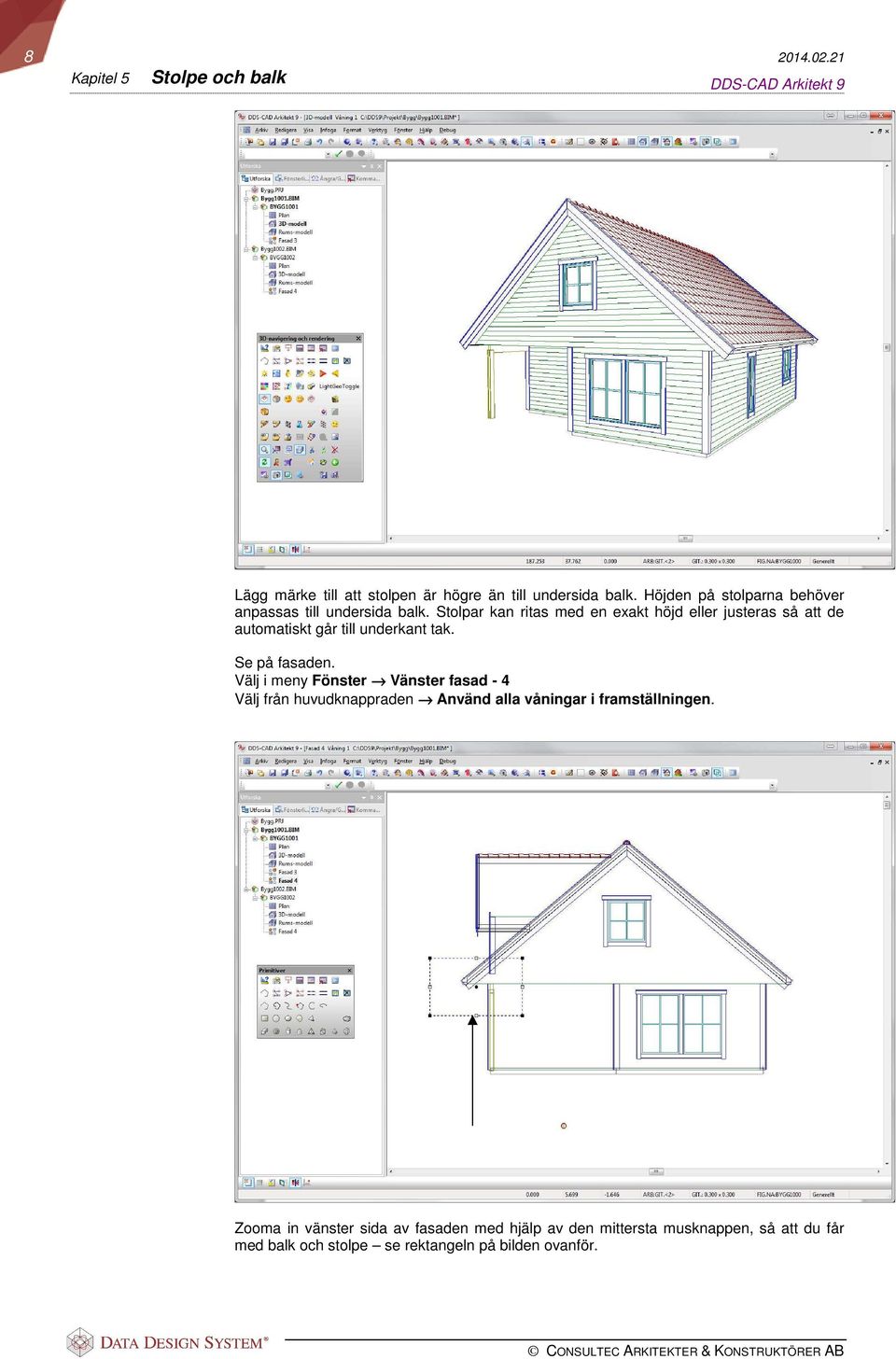

8 Kapitel 5 Stolpe och balk Lägg märke till att stolpen är högre än till undersida balk. Höjden på stolparna behöver anpassas till undersida balk. Stolpar kan ritas med en exakt höjd eller justeras så att de automatiskt går till underkant tak. Se på fasaden. Välj i meny Fönster Vänster fasad - 4 Välj från huvudknappraden Använd alla våningar i framställningen. Zooma in vänster sida av fasaden med hjälp av den mittersta musknappen, så att du får med balk och stolpe se rektangeln på bilden ovanför.

9 Stolpe och balk Kapitel 5 Nu ska du mäta avståndet mellan underkant balk och överkant stolpe via mätverktyget Avstånd mellan två punkter som ligger längst till vänster på 2:a raden i alla verktygsset. Klicka på ikonen. Lokalisera första punkten för måttsättning peka på överkanten av stolpen och klicka vänster musknapp. Lokalisera andra punkten för måttsättning peka på underkanten av balken och klicka vänster musknapp. 1 2 Dialogrutan som kommer fram visar ett Relativt avstånd i Z-nivå på m. Vilket innebär att det ska dras bort 0,095m från stolpens höjd. Tryck på [Esc] för att stänga dialogrutan och avsluta mätningen. Välj planritningen. Nu skall höjden på stolparna justeras. Markera stolpen och högerklicka för att få fram snabbmenyn, välj Ändra egenskap (snabbtangent [Alt] + [Enter]); alternativt dubbelklicka på stolpen.

10 Kapitel 5 Stolpe och balk Justera höjden som visas ovan och klicka [OK]. Återgå till Vänster fasad 4 och kontrollera stolpens höjd. Spara.

11 Stolpe och balk Kapitel 5 Balkongräcke Det ska sättas in ett balkongräcke enligt nedan. Det används samma principer för att rita balkongräcke som vägg. Öppna planritningen. Välj verktygsset för Vägg/Räcke Välj Rita balkongräcke. Välj Typ: 116: Glas genomskinligt. Sätt referenslinje till Höger sida/utsida.

12 Kapitel 5 Stolpe och balk Placera startpunkten på utsidan av den övre väggens vänstra hörn. Nästa punkt (2.4m till vänster) anges genom att klicka på vänster piltangent [ ] och skriva in 2.4m. Punkt nummer 3 placeras genom att först klicka på [L]-tangenten och sedan vänsterklicka på utsida panel i väggen, se bild till vänster. Den 4:e punkten anges genom att vänsterklicka på det vänstra hörnet av panelen. Den sista delen av räcket ska sedan efterjusteras. Avsluta med [Enter] och dialogboxen kommer fram. I dialogboxen markeras Inkludera golvdim. för kontur. Lägg märket till räckets tjocklek, sista biten av räcket ska förskjutas med samma längd (0.06 m). Önskas inte balkongräcket att måttsättas tillsammans med väggarna, väljs fliken Diverse Ta bort markering for Automatisk måttsättning.

13 Stolpe och balk Kapitel 5 Flytta räcke/vägg Den sista biten av räcket ska förflyttas nedåt med räckets tjocklek. Markera räcket. Klick på nedåtpil [ ] och ange en förflyttning på 0.06 m. Bekräfta med [Ja] Räcket är nu flyttat till rätt position.

14 Kapitel 5 Stolpe och balk Balkonggolv Markera en del av räcket och högerklicka, välj upprätta golv baserat på väggsekvens. Välj Upprätta golv baserat på väggsekvens. Sätt definition till Balkong 145 mm (173 mm) och kontrollera att övriga värden är enligt ovan. Golvets kontur är upprättat baserat på balkongräckets längd och bredd. Golvet behöver justeras så att det sammanfaller med utsida av panelen i vägg.

15 Stolpe och balk Kapitel 5 Markera golvet och högerklicka på den vita kvadraten i mitten av golvkonturen Välj Parallelförskjut linje Markera utsida panel för att parallelförskjuta linjen hit, klicka fast med Vänster musknapp. Flytta nu ner punkten för den yttre golvkonturen till utsida räcke. Vänsterklicka på knutpunkten och klicka fast den med Vänster musknapp vid utsida räcke. Vänsterklicka nu på den vita mittpunkten

16 Kapitel 5 Stolpe och balk Ange tillkommande knutpunkter i nummerordning enligt följande: 2 1 Avsluta med [Enter]. Kontrollera 3D-modell, konturmodell. Återgå till planritningen och Spara.
