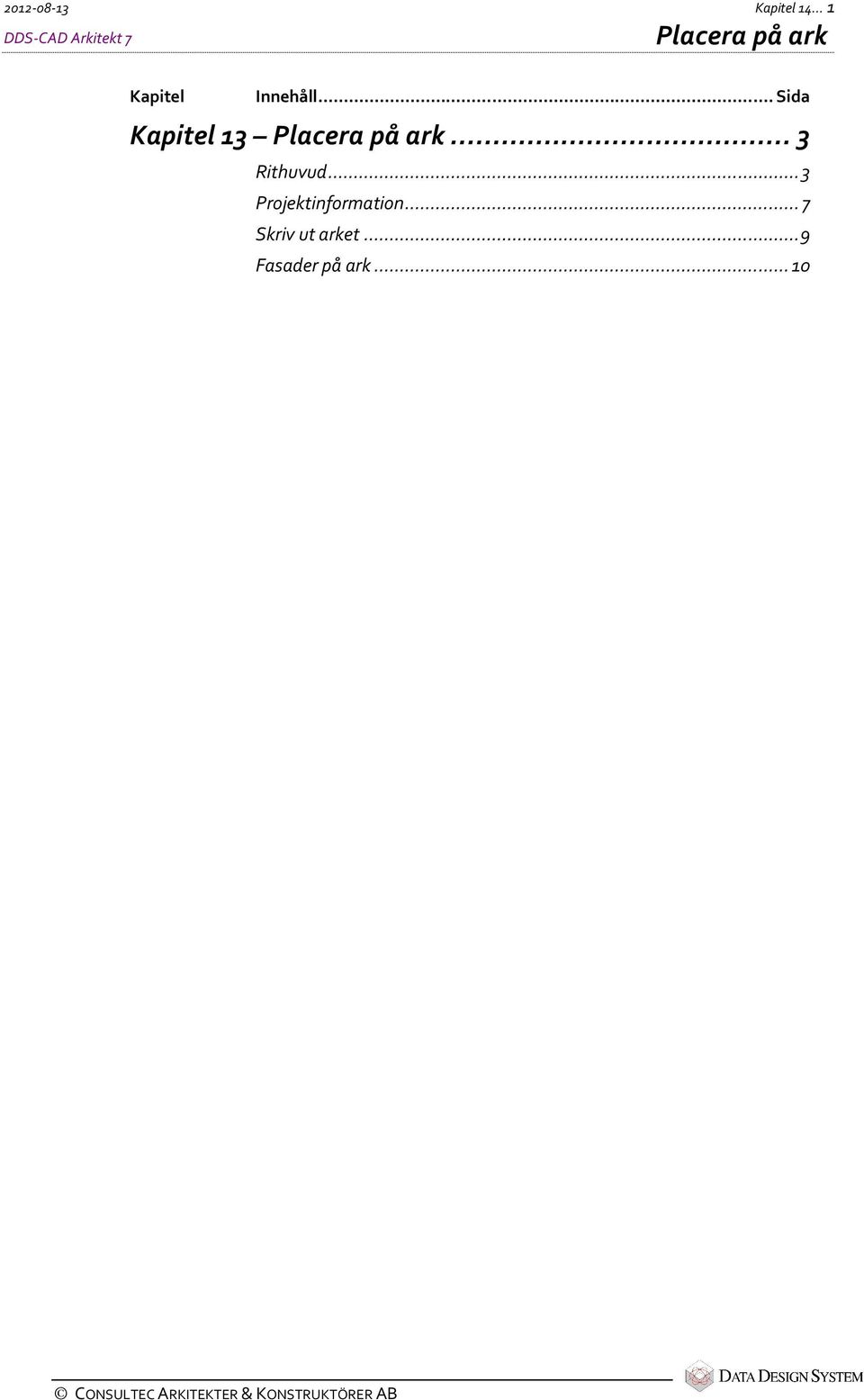

1 Kapitel Kapitel Innehåll... Sida Kapitel Rithuvud... 3 Projektinformation... 7 Skriv ut arket... 9 Fasader på ark... 10

2 2... Kapitel

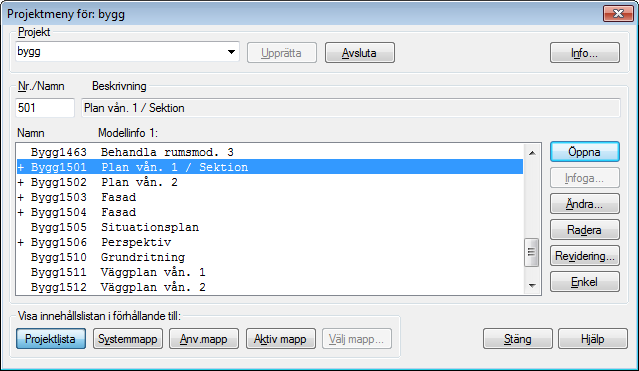

3 Kapitel Kapitel 13 De enskilda ritningarna ska placeras ut på fyra ark - plan och sektion, fasader samt perspektiv. Arken är i A3-format, de ska ha ram och rithuvud. Ritningsnummer för arken i ritningslistan är 501, 503, 504 och 506. Det finns färdiga förhandsfiler för arken 501 och 502. Det vill säga att A3- arket med rithuvud typ 1 samt plan vån. 1, sektion och fasader automatisk lägger sig på arket placeringen måste kanske justeras lite. Vill du ha en annan storlek på arket kan du radera arket och rithuvudet i ritningen och hämta in valfria ark och rithuvud manuellt från snabbmenyn. Rithuvud Text till rithuvudet ska anpassas till de enskild arken. Hämta in ritningslistan. Klicka på Projektmeny Bläddra ner till ritningsnummer. 501 Plan vån. 1/ Sektion Klicka på [Öppna].

4 4... Kapitel Plan vån.1 och sektionen blir automatiskt placerade på ett A3-ark. Plan 2 måste vi hämta in manuellt. Välj Plan vån.2 i verktygssetet Placering på ark Placera planen på arket och klicka fast med vänster musknapp. Planer och sektion ska nu flyttas på arket. Klicka på den plan som ska flyttas och peka på en av fästpunkterna tills skärmtipset Flytta objekt dyker upp. Klicka på vänster musknapp, den dynamiska figuren följer nu musen. Flytta planen i rätt position och klicka på vänster musknapp för att fästa. Gör motsvarande med den andra planen samt sektionen så att det ser ut som det visas nedanför.

5 Kapitel Det kan skrivas in förklarande text under plantritningen och sektionen. Välj Text i huvudknappraden. Justera texthöjden och skriv in önskad text som visas ovanför. Klicka [OK]. Texten kommer dynamisk på skärmen, flytta till önskad position och fäst med vänster musknapp. Avbryts med [Esc].

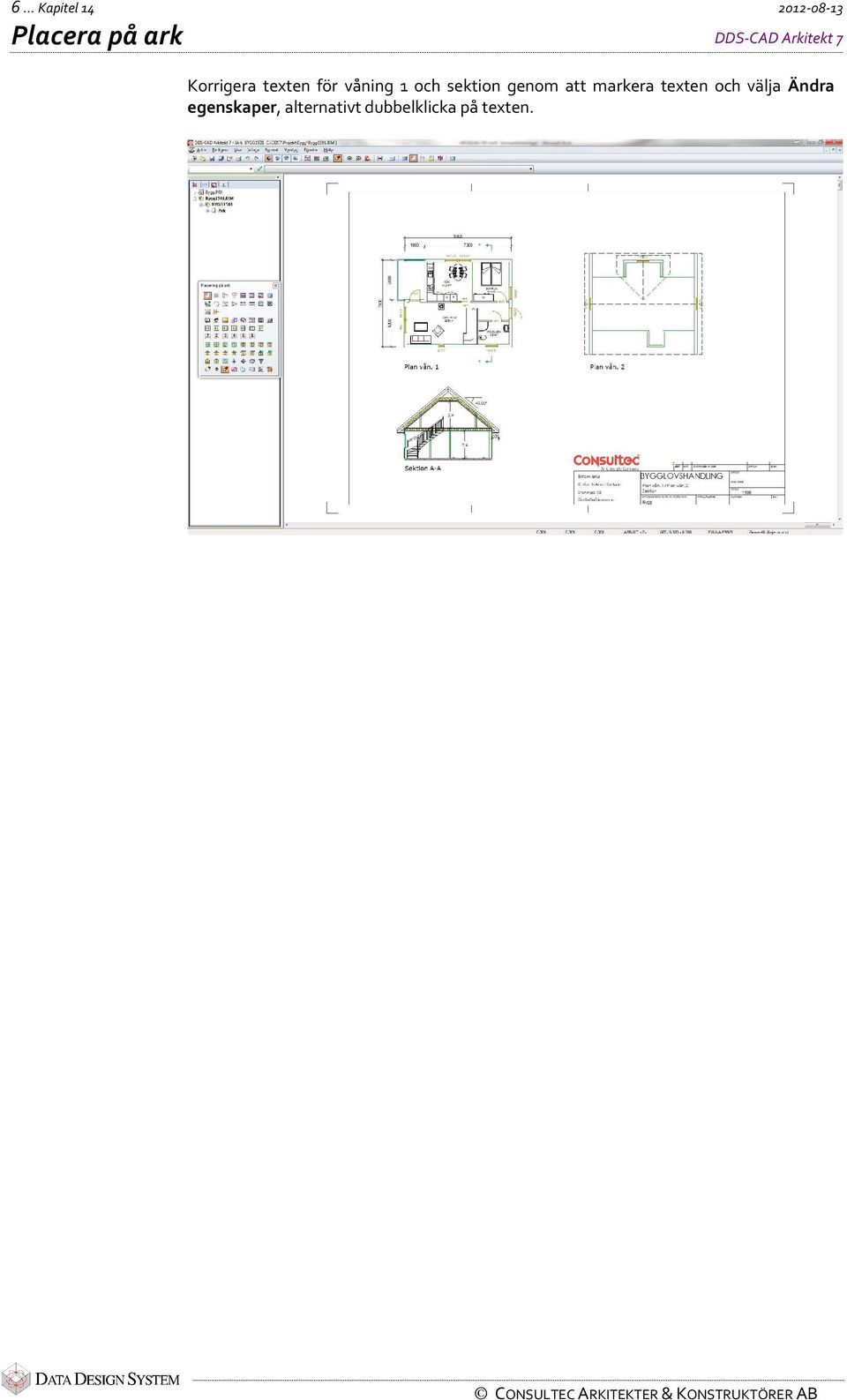

6 6... Kapitel Korrigera texten för våning 1 och sektion genom att markera texten och välja Ändra egenskaper, alternativt dubbelklicka på texten.

7 Kapitel Projektinformation Projektinformation d.v.s. byggherrens namn, byggplats, fastighetsbeteckning mm, kan skrivas in via ritningslistan eller direkt från ritningen. Detta är information som också skrivs automatiskt i rithuvudet. Ska man uppdatera texten direkt från ritningen, väljs Verktyg för placering på ark Projektinformation

8 8... Kapitel Information som är specifik för en ritning (Ritningsnummer, Datum, Ritningens Innehåll m.m.) ändras under Modellinformation Skriv in önskad information. Detta kommer automatisk med i rithuvudet när man väljer att Rita om.

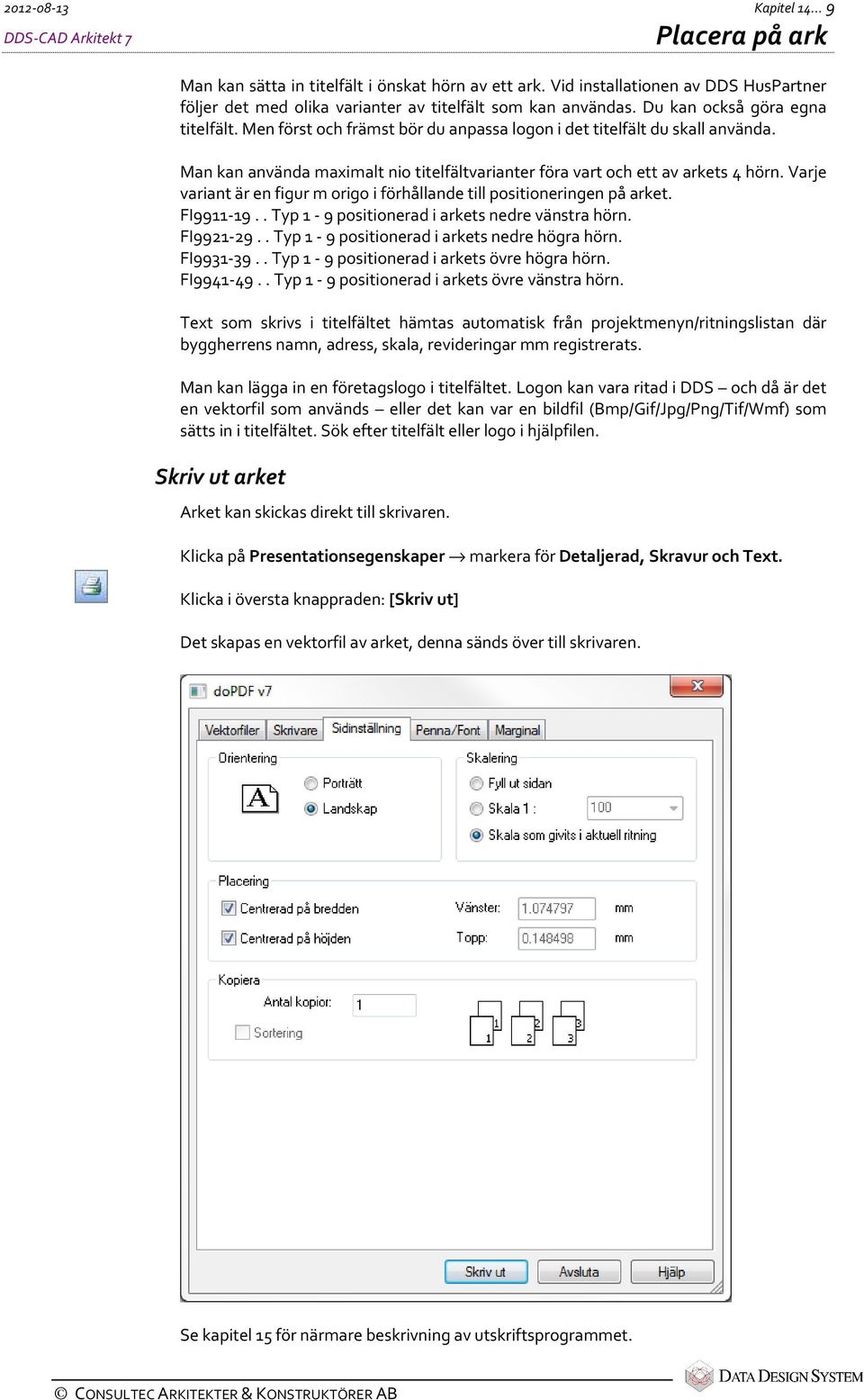

9 Kapitel Man kan sätta in titelfält i önskat hörn av ett ark. Vid installationen av DDS HusPartner följer det med olika varianter av titelfält som kan användas. Du kan också göra egna titelfält. Men först och främst bör du anpassa logon i det titelfält du skall använda. Man kan använda maximalt nio titelfältvarianter föra vart och ett av arkets 4 hörn. Varje variant är en figur m origo i förhållande till positioneringen på arket. FI Typ 1-9 positionerad i arkets nedre vänstra hörn. FI Typ 1-9 positionerad i arkets nedre högra hörn. FI Typ 1-9 positionerad i arkets övre högra hörn. FI Typ 1-9 positionerad i arkets övre vänstra hörn. Text som skrivs i titelfältet hämtas automatisk från projektmenyn/ritningslistan där byggherrens namn, adress, skala, revideringar mm registrerats. Man kan lägga in en företagslogo i titelfältet. Logon kan vara ritad i DDS och då är det en vektorfil som används eller det kan var en bildfil (Bmp/Gif/Jpg/Png/Tif/Wmf) som sätts in i titelfältet. Sök efter titelfält eller logo i hjälpfilen. Skriv ut arket Arket kan skickas direkt till skrivaren. Klicka på Presentationsegenskaper markera för Detaljerad, Skravur och Text. Klicka i översta knappraden: [Skriv ut] Det skapas en vektorfil av arket, denna sänds över till skrivaren. Se kapitel 15 för närmare beskrivning av utskriftsprogrammet.

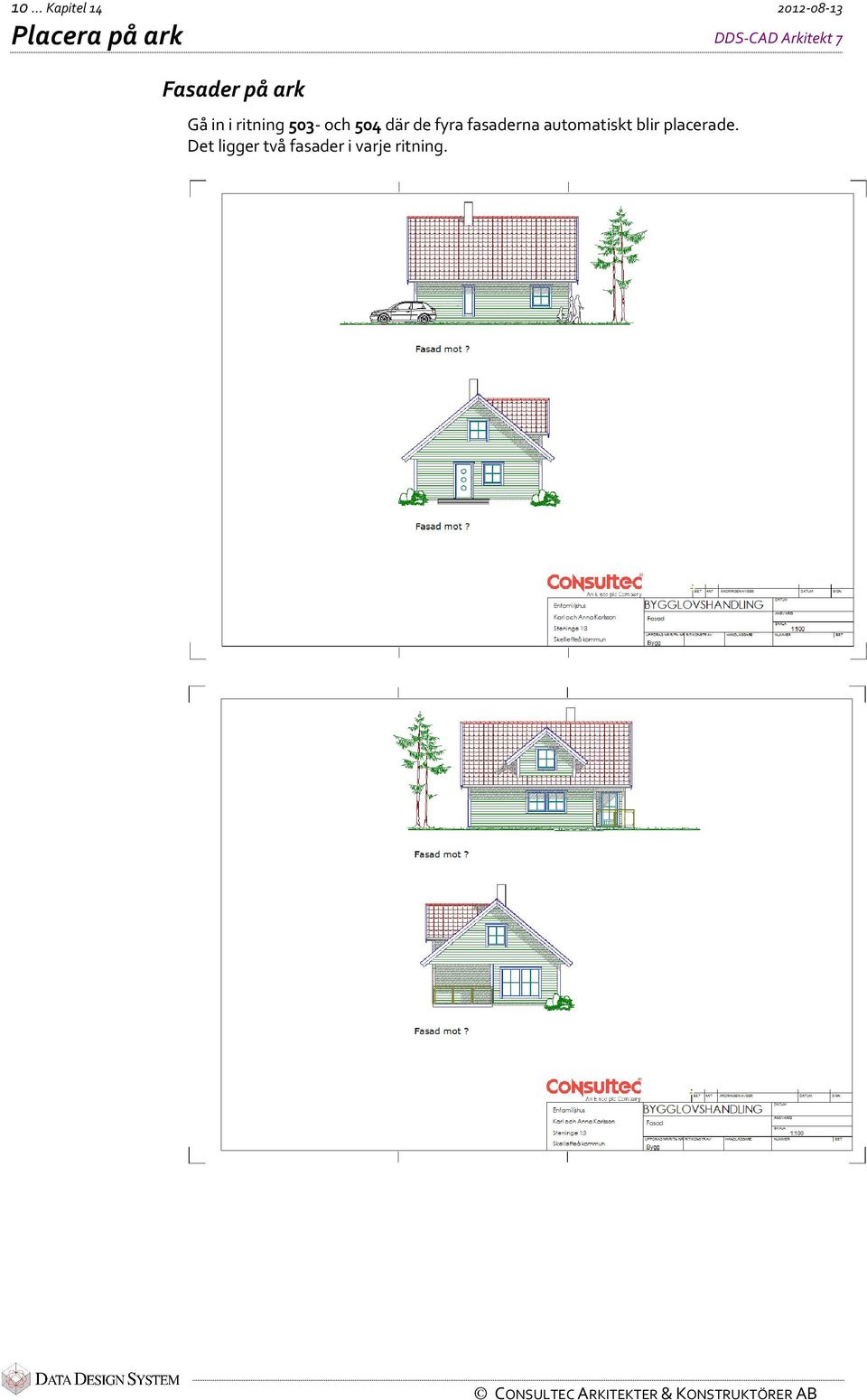

10 10... Kapitel Fasader på ark Gå in i ritning 503- och 504 där de fyra fasaderna automatiskt blir placerade. Det ligger två fasader i varje ritning.

11 Kapitel Om man vill kan man lägga in alla 4 fasader på ritning 503 Öppna ritning 503 och hämta in fasad 3 och 4 på ritningen. Placera ut fasaderna enligt nedan. Aktivera gitter för att använda detta som hjälp vid placering av fasaderna, alternativt lägger man ut hjälplinjer för att få en snygg presentation av fasaderna. Komplettera med text under samtliga fasader och fyll i modellinformationen.

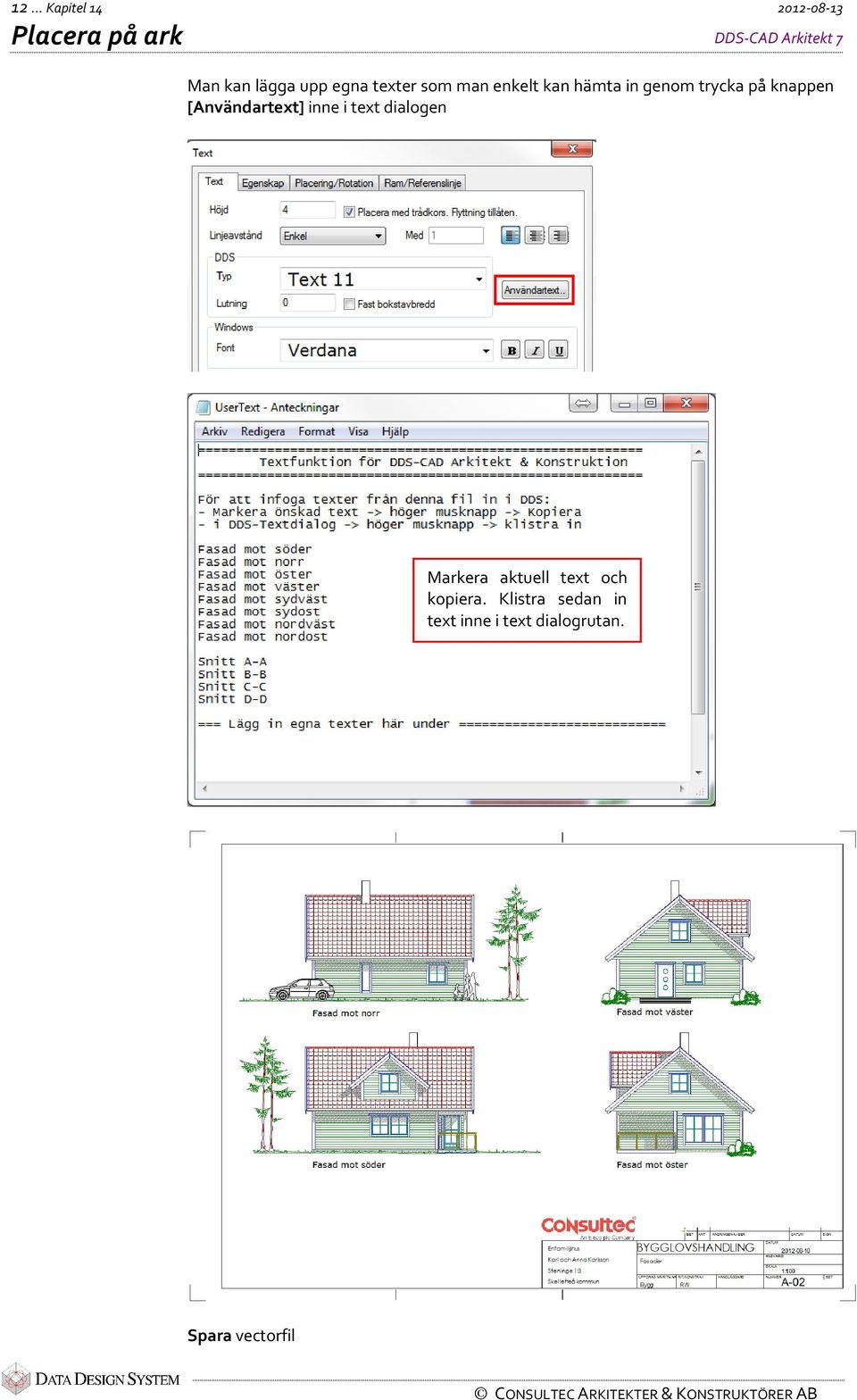

12 12... Kapitel Man kan lägga upp egna texter som man enkelt kan hämta in genom trycka på knappen [Användartext] inne i text dialogen Markera aktuell text och kopiera. Klistra sedan in text inne i text dialogrutan. Spara vectorfil
