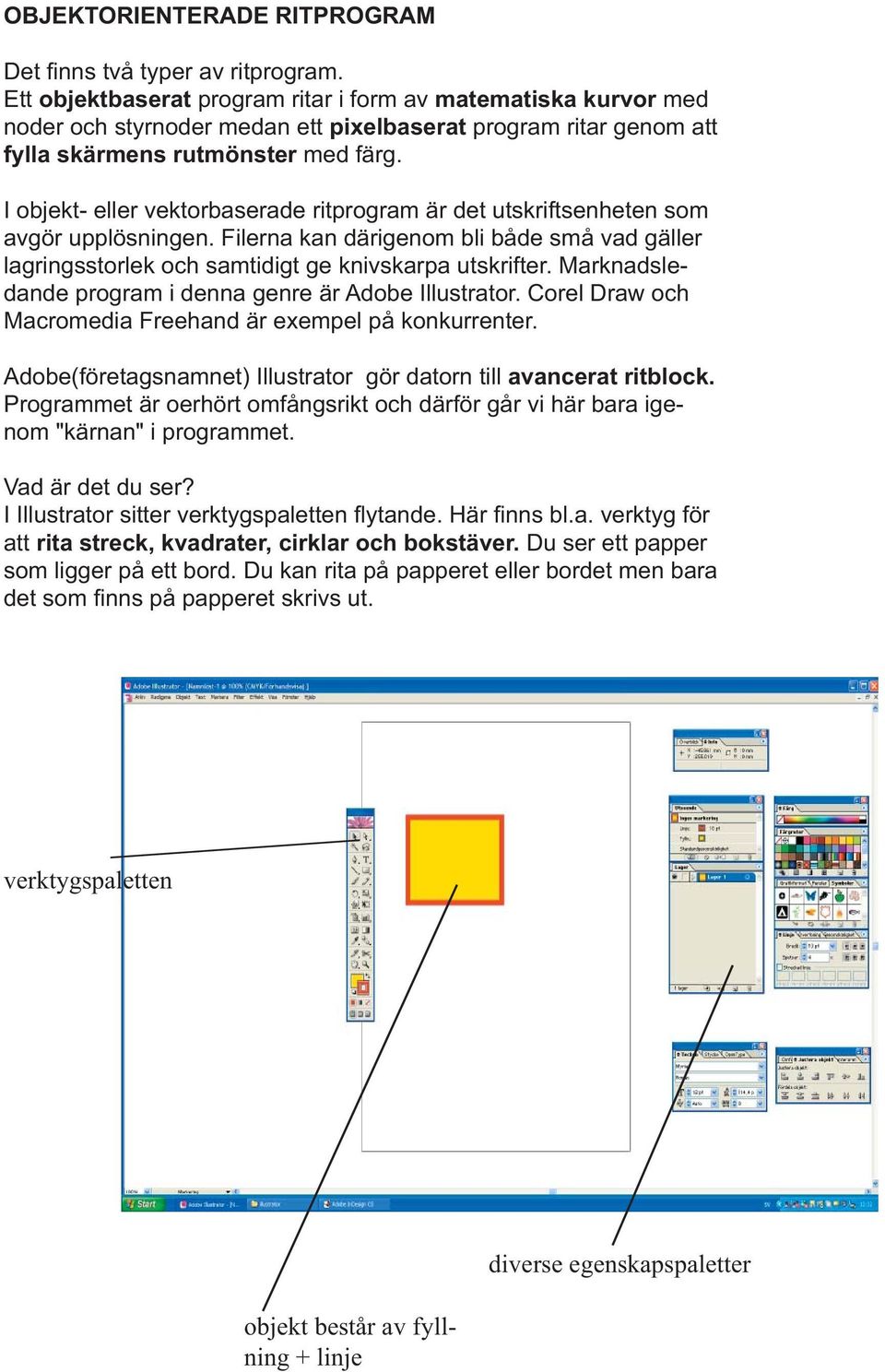

1 OBJEKTORIENTERADE RITPROGRAM Det fi nns två typer av ritprogram. Ett objektbaserat program ritar i form av matematiska kurvor med noder och styrnoder medan ett pixelbaserat program ritar genom att fylla skärmens rutmönster med färg. I objekt- eller vektorbaserade ritprogram är det utskriftsenheten som avgör upplösningen. Filerna kan därigenom bli både små vad gäller lagringsstorlek och samtidigt ge knivskarpa utskrifter. Marknadsledande program i denna genre är Adobe Illustrator. Corel Draw och Macromedia Freehand är exempel på konkurrenter. Adobe(företagsnamnet) Illustrator gör datorn till avancerat ritblock. Programmet är oerhört omfångsrikt och därför går vi här bara igenom "kärnan" i programmet. Vad är det du ser? I Illustrator sitter verktygspaletten fl ytande. Här fi nns bl.a. verktyg för att rita streck, kvadrater, cirklar och bokstäver. Du ser ett papper som ligger på ett bord. Du kan rita på papperet eller bordet men bara det som fi nns på papperet skrivs ut. verktygspaletten objekt består av fyllning + linje diverse egenskapspaletter

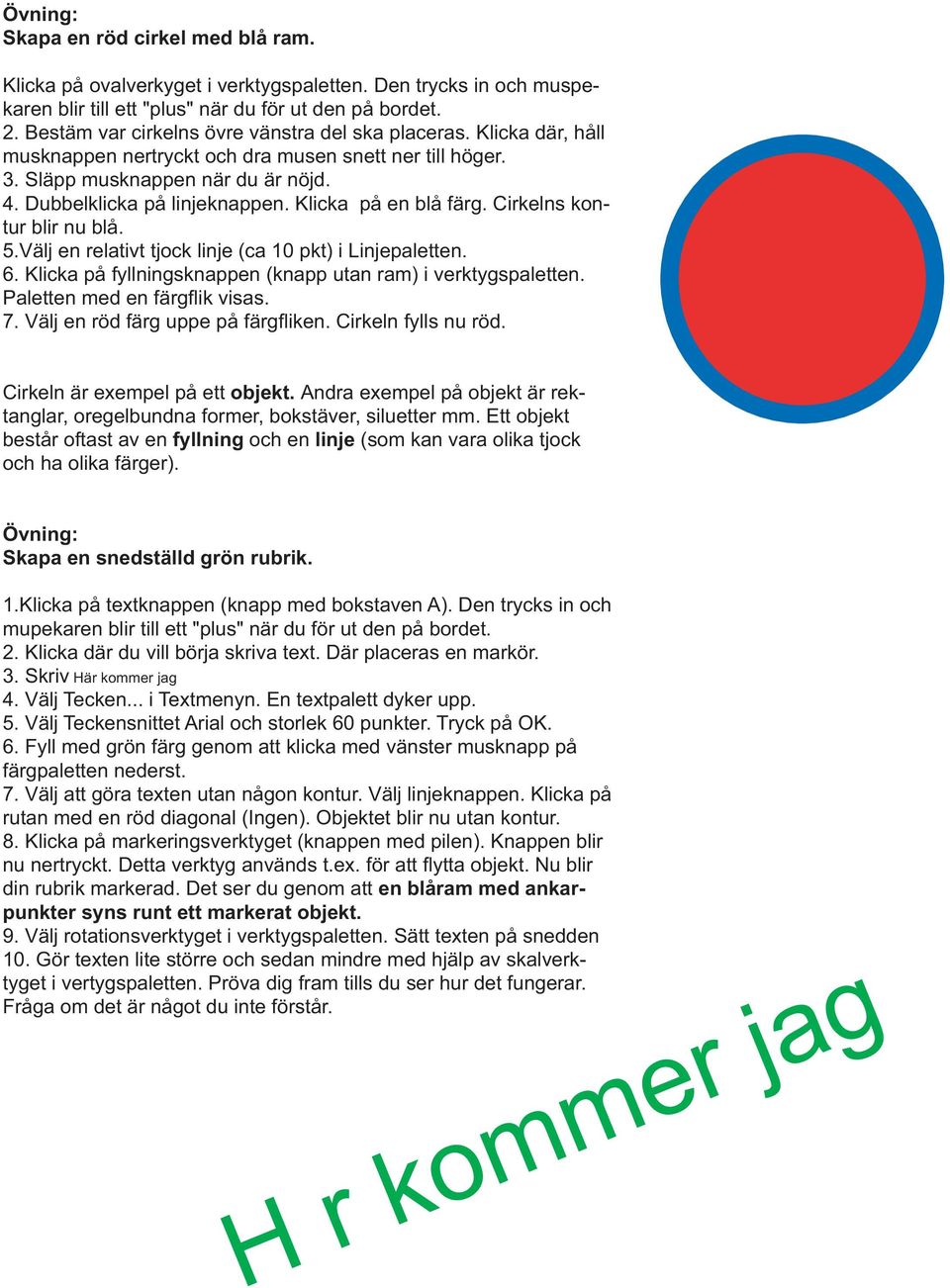

2 Övning: Skapa en röd cirkel med blå ram. Klicka på ovalverkyget i verktygspaletten. Den trycks in och muspekaren blir till ett "plus" när du för ut den på bordet. 2. Bestäm var cirkelns övre vänstra del ska placeras. Klicka där, håll musknappen nertryckt och dra musen snett ner till höger. 3. Släpp musknappen när du är nöjd. 4. Dubbelklicka på linjeknappen. Klicka på en blå färg. Cirkelns kontur blir nu blå. 5.Välj en relativt tjock linje (ca 10 pkt) i Linjepaletten. 6. Klicka på fyllningsknappen (knapp utan ram) i verktygspaletten. Paletten med en färgfl ik visas. 7. Välj en röd färg uppe på färgfl iken. Cirkeln fylls nu röd. Cirkeln är exempel på ett objekt. Andra exempel på objekt är rektanglar, oregelbundna former, bokstäver, siluetter mm. Ett objekt består oftast av en fyllning och en linje (som kan vara olika tjock och ha olika färger). Övning: Skapa en snedställd grön rubrik. 1.Klicka på textknappen (knapp med bokstaven A). Den trycks in och mupekaren blir till ett "plus" när du för ut den på bordet. 2. Klicka där du vill börja skriva text. Där placeras en markör. 3. Skriv Här kommer jag 4. Välj Tecken... i Textmenyn. En textpalett dyker upp. 5. Välj Teckensnittet Arial och storlek 60 punkter. Tryck på OK. 6. Fyll med grön färg genom att klicka med vänster musknapp på färgpaletten nederst. 7. Välj att göra texten utan någon kontur. Välj linjeknappen. Klicka på rutan med en röd diagonal (Ingen). Objektet blir nu utan kontur. 8. Klicka på markeringsverktyget (knappen med pilen). Knappen blir nu nertryckt. Detta verktyg används t.ex. för att fl ytta objekt. Nu blir din rubrik markerad. Det ser du genom att en blåram med ankarpunkter syns runt ett markerat objekt. 9. Välj rotationsverktyget i verktygspaletten. Sätt texten på snedden 10. Gör texten lite större och sedan mindre med hjälp av skalverktyget i vertygspaletten. Pröva dig fram tills du ser hur det fungerar. Fråga om det är något du inte förstår. Hr kommer jag

3 Försök att åstadkomma det du ser på nästa sida. objekten är skapade på följande sätt: A 1.ovallverktyget för att göra cirkeln 2.linjepaletten: bredd: 2pkt 3.fyllningsverktyget : ingen fyllning B 1. ovalverktyget 2. linjepaletten: Bredd: 10 pkt 3. fyllningsverktyget dubbelklicka på färgrutan - gråton i färgfl iken C 1. rektangelverkyget skapa rektangeln 2. linjepaletten: ingen 3. fyllningsverktyget aktivt: gråton på färgfl iken D 1.cirkel med vit fyllning ovanpå rektangel med svart fyllning (hur de skapas; se ovan) 2. Objektmenyn - Ordna - Lägg överst respektive Lägg underst E 1. textverktyget klicka fast markören där du vill börja skriva, skriv ordet "hej" 2 Markera texten 3 Textpaletten... Välj teckensnitt Arial och 72 i punktstorlek F text med vit fyllning ovanpå rektangel med svart fyllning G 1. rektangelverktyget skapa rektangeln 2. linjepaletten: linjefl iken Bredd: 10 pkt streckad linje förbockat 8pkt 3. Övertoningspaletten: Typ: linjär Färger: från ljusgrå till svart 45 graders vinkel H 1. rektangelverktyget skapa rektangeln 2. Färgpaletten färgrutor: färg/mönster: jaguar 3.linjepaletten 30% svart Bredd: 20 pkt Hörn: rundade 4.fyllningsverktyget: I 1. textverkyget skriv hej 2. Ta en kopia på objektet genom tex Redigeramenyn - Kopiera - Klistra in 3. den ena fyllning med svart som ligger under (se D) den andra med fyllning vit med kontur 0,2 pkt J 1. textverkyget Skriv hej 2. markeringsverktyget textmarkera bokstaven H (byt teckensnitt och storlek) 3. färgfl iken brunton K 1. textverktyget skriv hej 2. Rotationsverktyget Alternativ är Objektmenyn - Omforma - Rotera... L 1. ovalverktyget skapa en cirkel utan fyllning och tunn svart kontur 2. Direktmarkeringsverktyget visar banor och ankarpunkter. Dra i den nedersta ankarpunkten och dess styrnoder Det kan vara lättast att omringa ankarpunkten för att markera den M 1.textverktyget skriv hej (datorn uppfattar "hej" som text) 2. Textmenyn - Skapa textkonturer (datorn uppfattar nu "hej" som banor) 2. Filtermenyn - Förvräng - testa något av alternativen N 1. textverktyget skriv hej (datorn uppfattar "hej" som text) 2. Textmenyn - Skapa textkonturer (datorn uppfattar nu "hej" som banor) 3.Direktmarkeringsverktyget dubbelklicka på de f.d. bokstäverna och fl ytta dem O 1.textverktyget skriv hej (datorn uppfattar "hej" som text) 2. Textmenyn - Skapa textkonturer (datorn uppfattar nu "hej" som banor) 2. Filtermenyn - Förvräng - Förvräng fritt P 1. oval och rektangelverktyget skapa en grå kvadrat ovanpå en svart cirkel (se steg D) 2. Markeringsverkyget + Shift markera cirkeln och rektangeln 3. Objektmenyn - Stansade banor - Skapa Nu har rektangeln stansats ur cirkeln 4. Rektangelverktyget skapa en röd rektangel, markera rektangeln 5. Objektmenyn- Ordna - Lägg underst Q 1. ovalverktyget skapa en cirkel med ca 8 cm diameter 1. text längst bana-verkyget klicka in dig på cirkeln skriv "detta är en text runt en ring" i 24 pkt storlek När du sedan avmarkerar försvinner cirkeln R 1. cirkelverktyget skapa cirkel 2. Rektangelverktyget skapa rektangel 3. Lägg rektangeln över cirkeln och välj Fönstermenyn - Banhanteraren Banhanter-paletten öppnas 4. I Banhanterar-paletten - Formläge (Lägg till formområde) 5. Klicka slutligen på Färdigställ i Banhanter-paletten

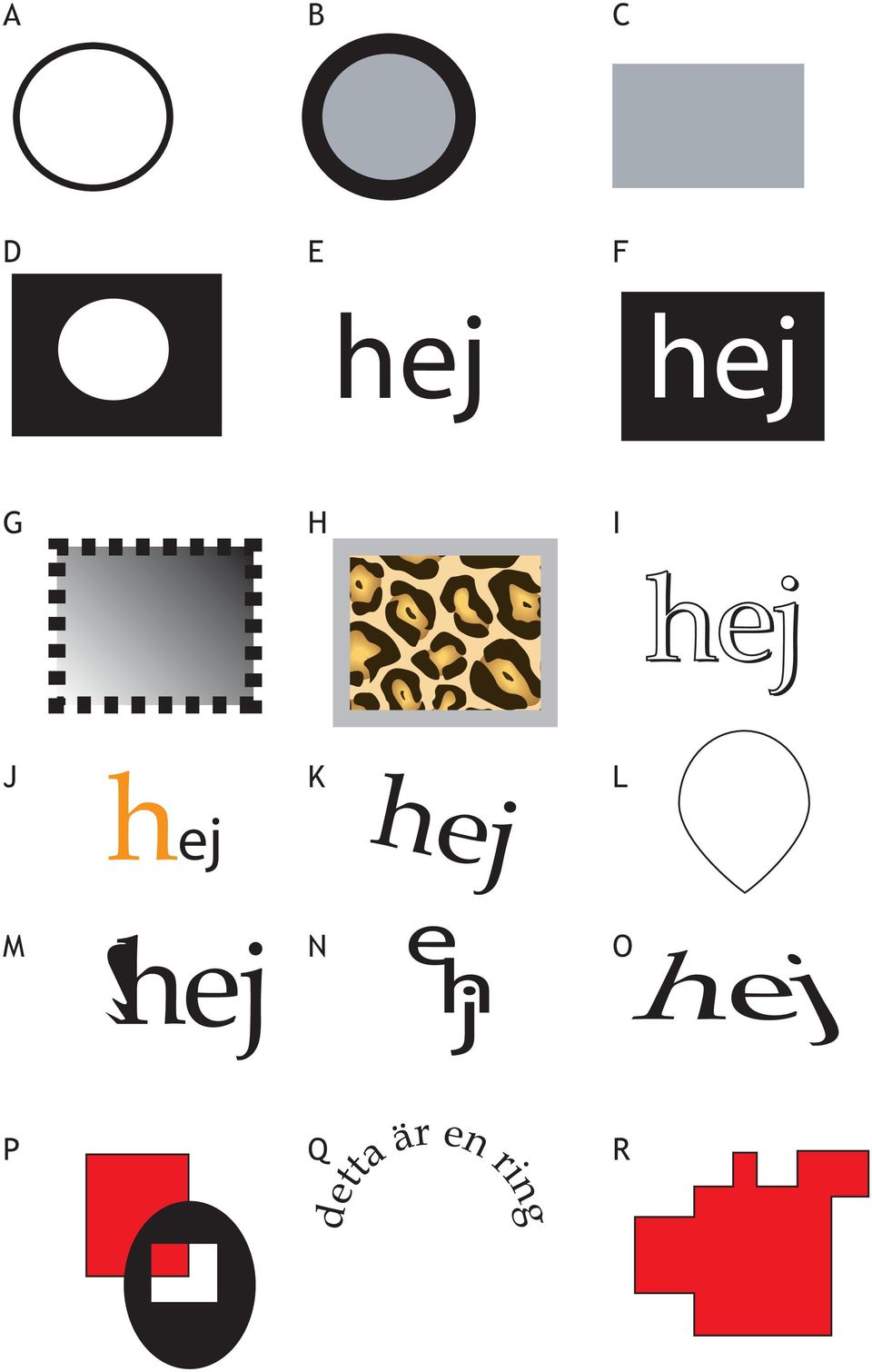

4 A B C D E F G H I hej h hej J K L M N O P Q R detta är en ring

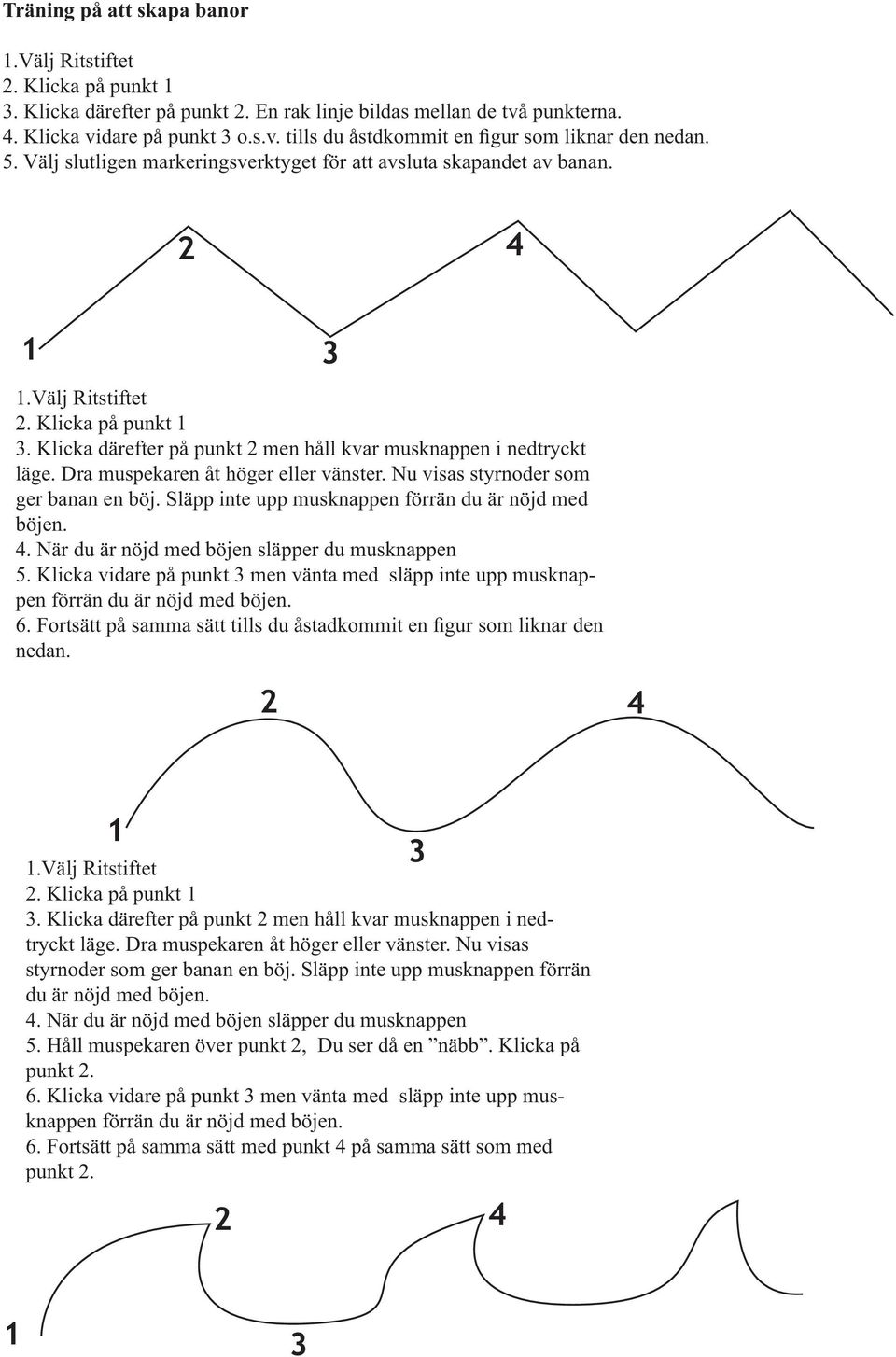

5 Träning på att skapa banor 1.Välj Ritstiftet 2. Klicka på punkt 1 3. Klicka därefter på punkt 2. En rak linje bildas mellan de två punkterna. 4. Klicka vidare på punkt 3 o.s.v. tills du åstdkommit en figur som liknar den nedan. 5. Välj slutligen markeringsverktyget för att avsluta skapandet av banan Välj Ritstiftet 2. Klicka på punkt 1 3. Klicka därefter på punkt 2 men håll kvar musknappen i nedtryckt läge. Dra muspekaren åt höger eller vänster. Nu visas styrnoder som ger banan en böj. Släpp inte upp musknappen förrän du är nöjd med böjen. 4. När du är nöjd med böjen släpper du musknappen 5. Klicka vidare på punkt 3 men vänta med släpp inte upp musknappen förrän du är nöjd med böjen. 6. Fortsätt på samma sätt tills du åstadkommit en figur som liknar den nedan Välj Ritstiftet 2. Klicka på punkt 1 3. Klicka därefter på punkt 2 men håll kvar musknappen i nedtryckt läge. Dra muspekaren åt höger eller vänster. Nu visas styrnoder som ger banan en böj. Släpp inte upp musknappen förrän du är nöjd med böjen. 4. När du är nöjd med böjen släpper du musknappen 5. Håll muspekaren över punkt 2, Du ser då en näbb. Klicka på punkt Klicka vidare på punkt 3 men vänta med släpp inte upp musknappen förrän du är nöjd med böjen. 6. Fortsätt på samma sätt med punkt 4 på samma sätt som med punkt

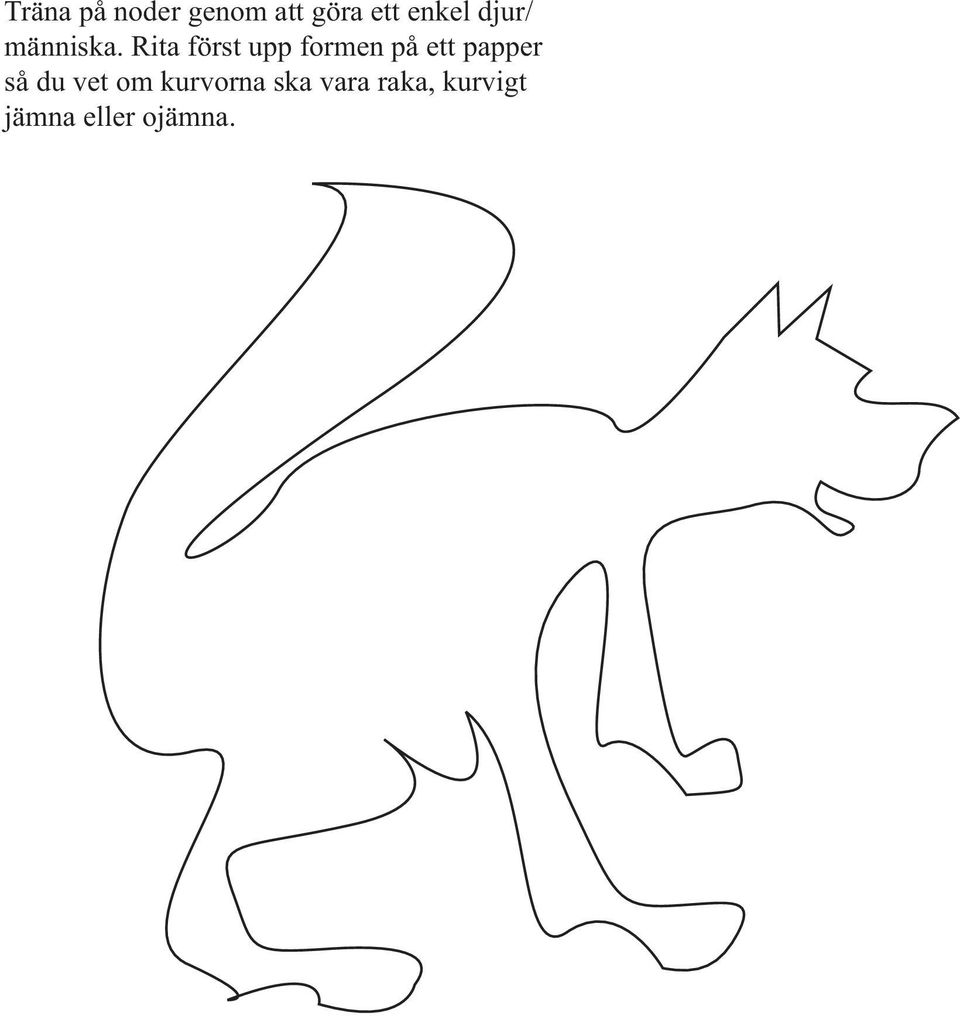

6 Träna på noder genom att göra ett enkel djur/ människa. Rita först upp formen på ett papper så du vet om kurvorna ska vara raka, kurvigt jämna eller ojämna.
