1 Laboration1 Vektorgrafik med Illustrator Innehåll: Filter Text Objekt Knappar Kurvor Ritverktyget Formverktyget Symboler Övertoning Effekt Lager Uppgift 1 Designa en webbknapp Rita en form Håll ned musen på ett formverktyg i verktygslådan och markera det formverktyg som du vill använda. Rita sedan formen genom att dra i dokumentfönstret. Markera verktyget Oval och rita en cirkel genom att hålla ned Shift-tangenten samtidigt som du drar. Om du håller ned Shift-tangenten så bevaras proportionerna. Fyll formen med färg Klicka i rutan Fyllning på kontrollpaletten. (Kontrollpaletten finns längst upp på arbetsytan, alldeles under menyraden. Om den inte visas väljer du Fönster > Kontrollpalett). Det anger att du vill använda färg inuti formen och inte på dess linjer (eller konturer). Klicka sedan på valfri färgruta för att fylla formen med färg. Om du inte tycker om standardfärgrutorna finns det flera andra sätt att välja en färg. Dubbelklicka på rutan Fyllning i verktygslådan om du vill välja en färg med hjälp av Färgväljaren. Du kan också välja Fönster > Färg om du vill välja en färg genom att använda färgpaletten.

2 Ändra formens linjebredd På kontrollpaletten skriver du ett annat värde i rutan Linjebredd och aktiverar sedan ändringen genom att trycka på Enter. Öka linjebredden till tre punkter. Du kan använda en svart linje om du vill, men du kan ändra linjefärgen genom att klicka på rutan Linje på kontrollpaletten och välja en annan färg. Montera en symbolvariant Om paletten Symboler inte visas väljer du Fönster > Symboler. På paletten Symboler visas en mängd olika standardsymboler. Det finns dock flera andra symboler i symbolbiblioteken. Om du vill öppna ett symbolbibliotek klickar du på triangelikonen i det övre högra hörnet på symbolpaletten och väljer sedan ett alternativ på undermenyn Öppna symbolbibliotek. När du har hittat den symbol som du vill använda, drar du den från paletten till dokumentfönstret. Den monterade symbolen kallas för en symbolvariant. Ändra storlek på symbolvarianten Prova på att ändra storlek på symbolvarianten (göra den större/mindre). Välj först markeringsverktyget i verktygslådan och klicka sedan på symbolvarianten. Dra sedan i ett av symbolvariantens hörnhandtag för att förstora eller förminska den. På samma sätt som när du ritar former kan du hålla ned Skift-tangenten medan du drar och på så sätt bevara symbolvariantens proportioner.

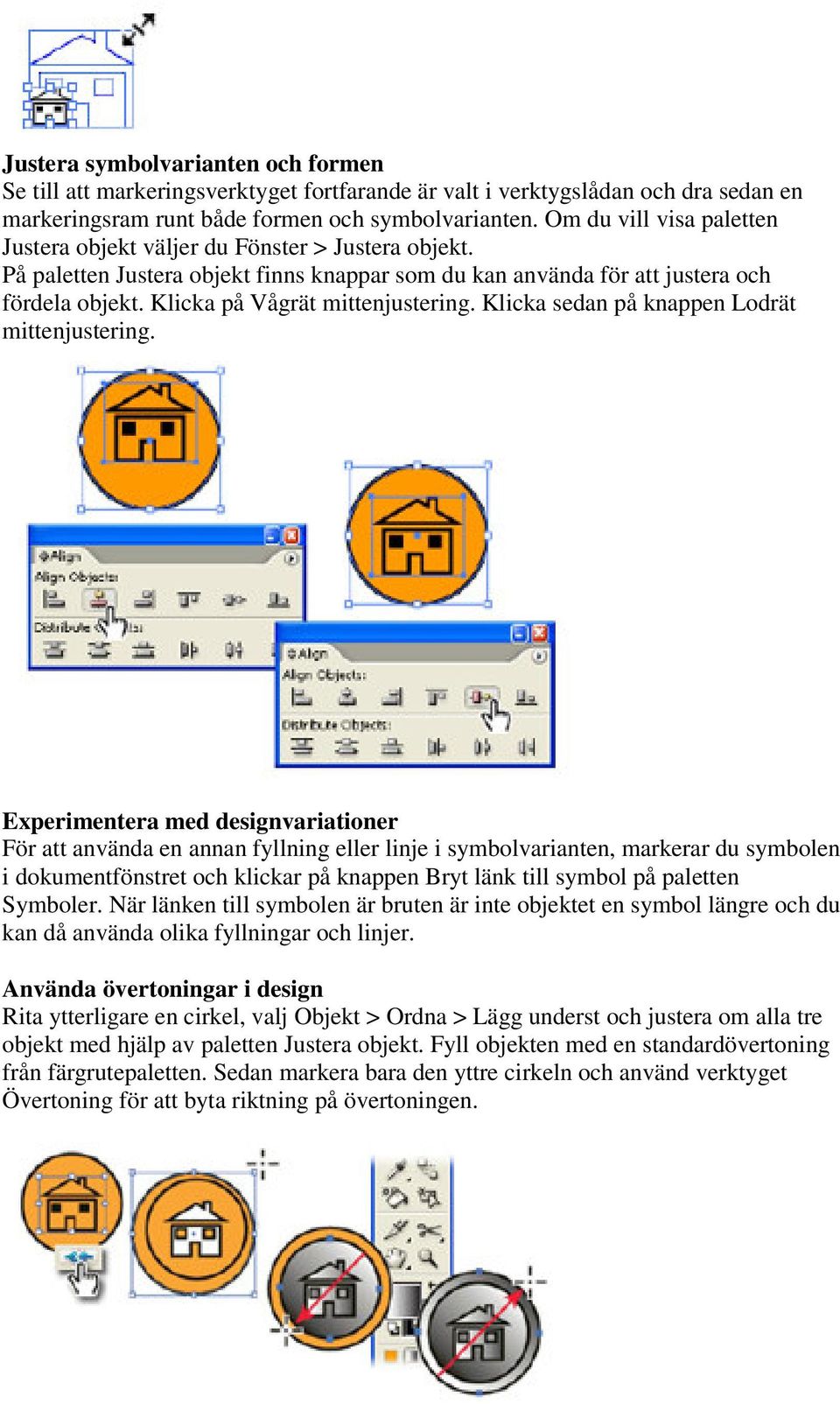

3 Justera symbolvarianten och formen Se till att markeringsverktyget fortfarande är valt i verktygslådan och dra sedan en markeringsram runt både formen och symbolvarianten. Om du vill visa paletten Justera objekt väljer du Fönster > Justera objekt. På paletten Justera objekt finns knappar som du kan använda för att justera och fördela objekt. Klicka på Vågrät mittenjustering. Klicka sedan på knappen Lodrät mittenjustering. Experimentera med designvariationer För att använda en annan fyllning eller linje i symbolvarianten, markerar du symbolen i dokumentfönstret och klickar på knappen Bryt länk till symbol på paletten Symboler. När länken till symbolen är bruten är inte objektet en symbol längre och du kan då använda olika fyllningar och linjer. Använda övertoningar i design Rita ytterligare en cirkel, valj Objekt > Ordna > Lägg underst och justera om alla tre objekt med hjälp av paletten Justera objekt. Fyll objekten med en standardövertoning från färgrutepaletten. Sedan markera bara den yttre cirkeln och använd verktyget Övertoning för att byta riktning på övertoningen.

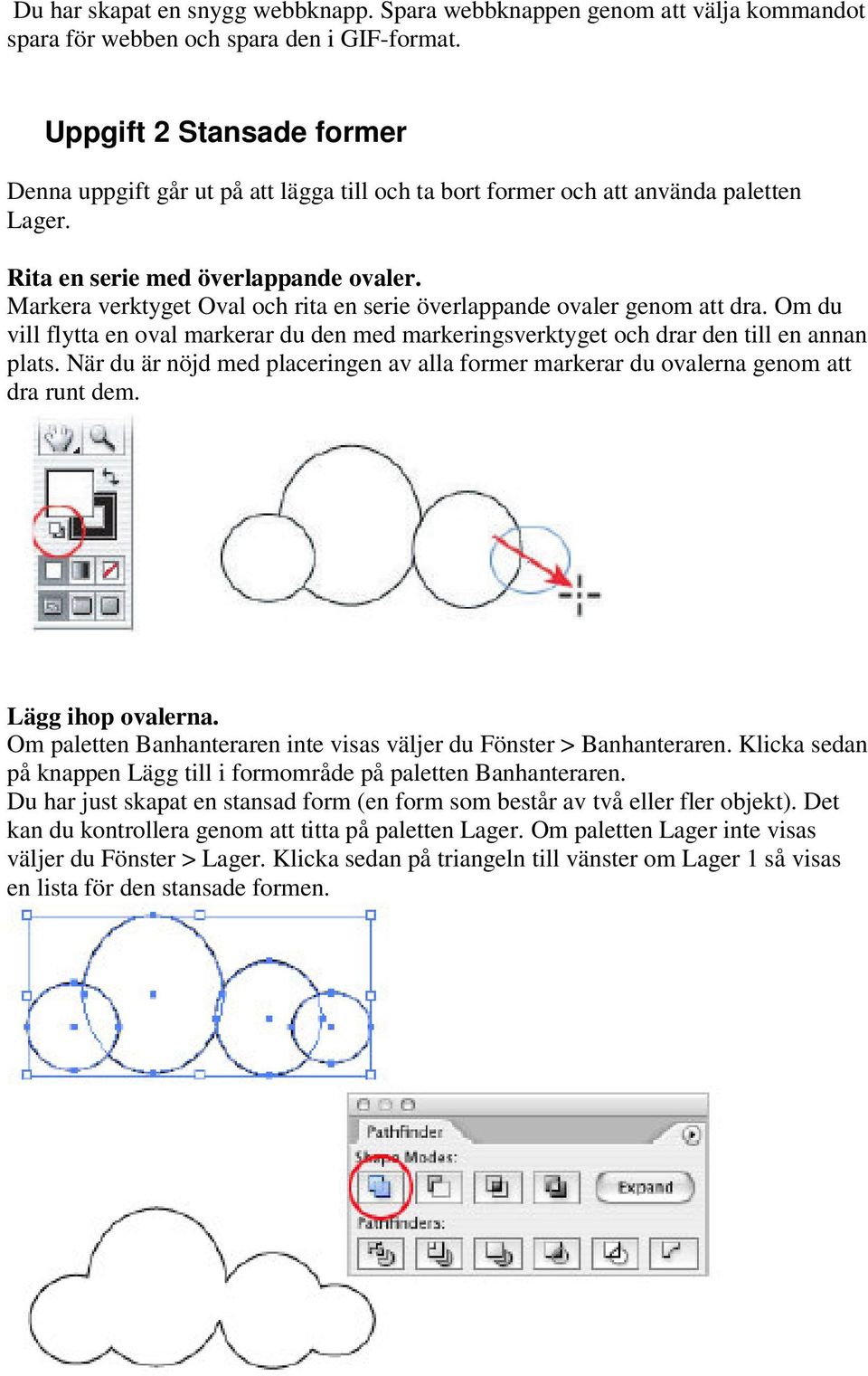

4 Du har skapat en snygg webbknapp. Spara webbknappen genom att välja kommandot spara för webben och spara den i GIF-format. Uppgift 2 Stansade former Denna uppgift går ut på att lägga till och ta bort former och att använda paletten Lager. Rita en serie med överlappande ovaler. Markera verktyget Oval och rita en serie överlappande ovaler genom att dra. Om du vill flytta en oval markerar du den med markeringsverktyget och drar den till en annan plats. När du är nöjd med placeringen av alla former markerar du ovalerna genom att dra runt dem. Lägg ihop ovalerna. Om paletten Banhanteraren inte visas väljer du Fönster > Banhanteraren. Klicka sedan på knappen Lägg till i formområde på paletten Banhanteraren. Du har just skapat en stansad form (en form som består av två eller fler objekt). Det kan du kontrollera genom att titta på paletten Lager. Om paletten Lager inte visas väljer du Fönster > Lager. Klicka sedan på triangeln till vänster om Lager 1 så visas en lista för den stansade formen.

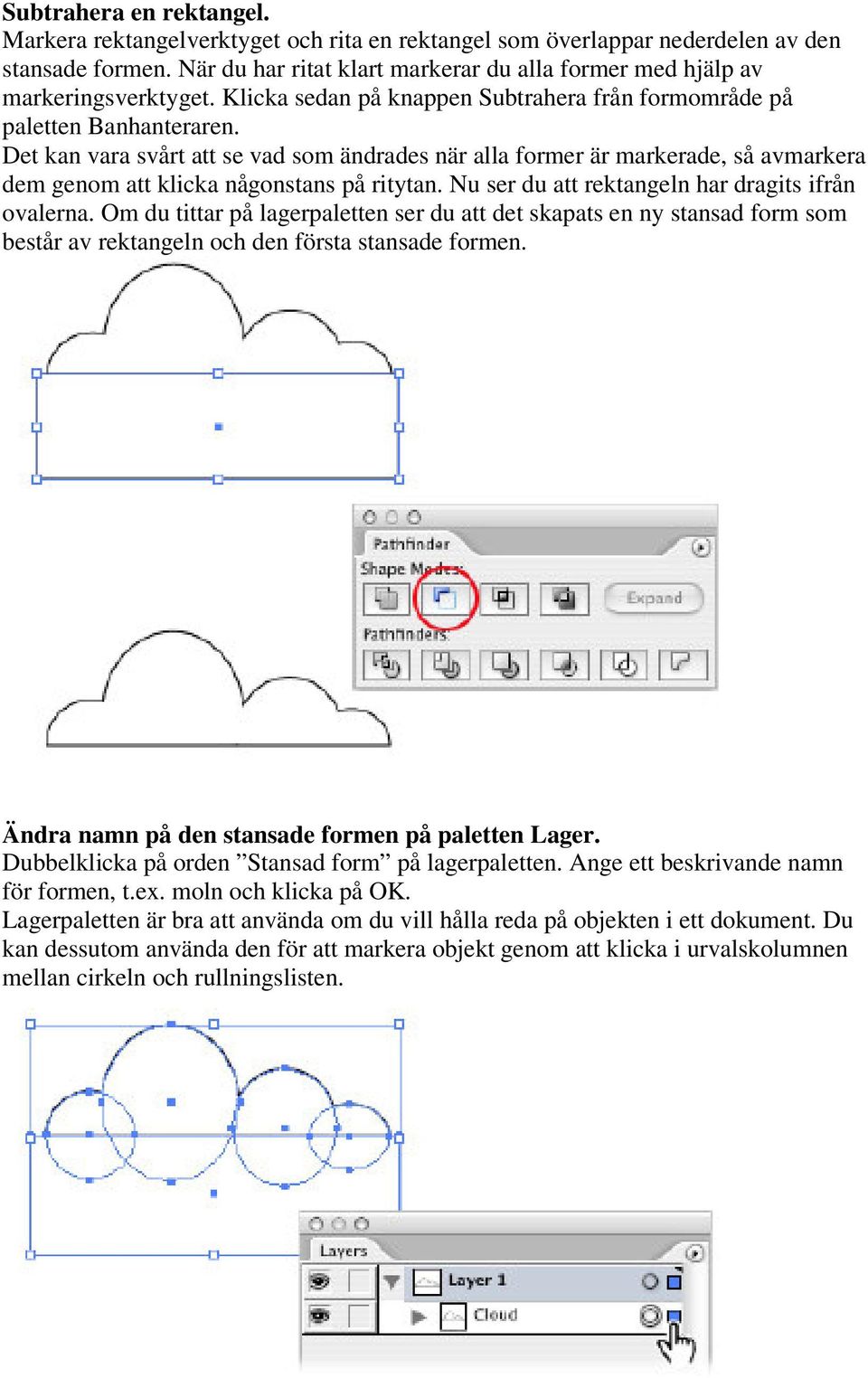

5 Subtrahera en rektangel. Markera rektangelverktyget och rita en rektangel som överlappar nederdelen av den stansade formen. När du har ritat klart markerar du alla former med hjälp av markeringsverktyget. Klicka sedan på knappen Subtrahera från formområde på paletten Banhanteraren. Det kan vara svårt att se vad som ändrades när alla former är markerade, så avmarkera dem genom att klicka någonstans på ritytan. Nu ser du att rektangeln har dragits ifrån ovalerna. Om du tittar på lagerpaletten ser du att det skapats en ny stansad form som består av rektangeln och den första stansade formen. Ändra namn på den stansade formen på paletten Lager. Dubbelklicka på orden Stansad form på lagerpaletten. Ange ett beskrivande namn för formen, t.ex. moln och klicka på OK. Lagerpaletten är bra att använda om du vill hålla reda på objekten i ett dokument. Du kan dessutom använda den för att markera objekt genom att klicka i urvalskolumnen mellan cirkeln och rullningslisten.

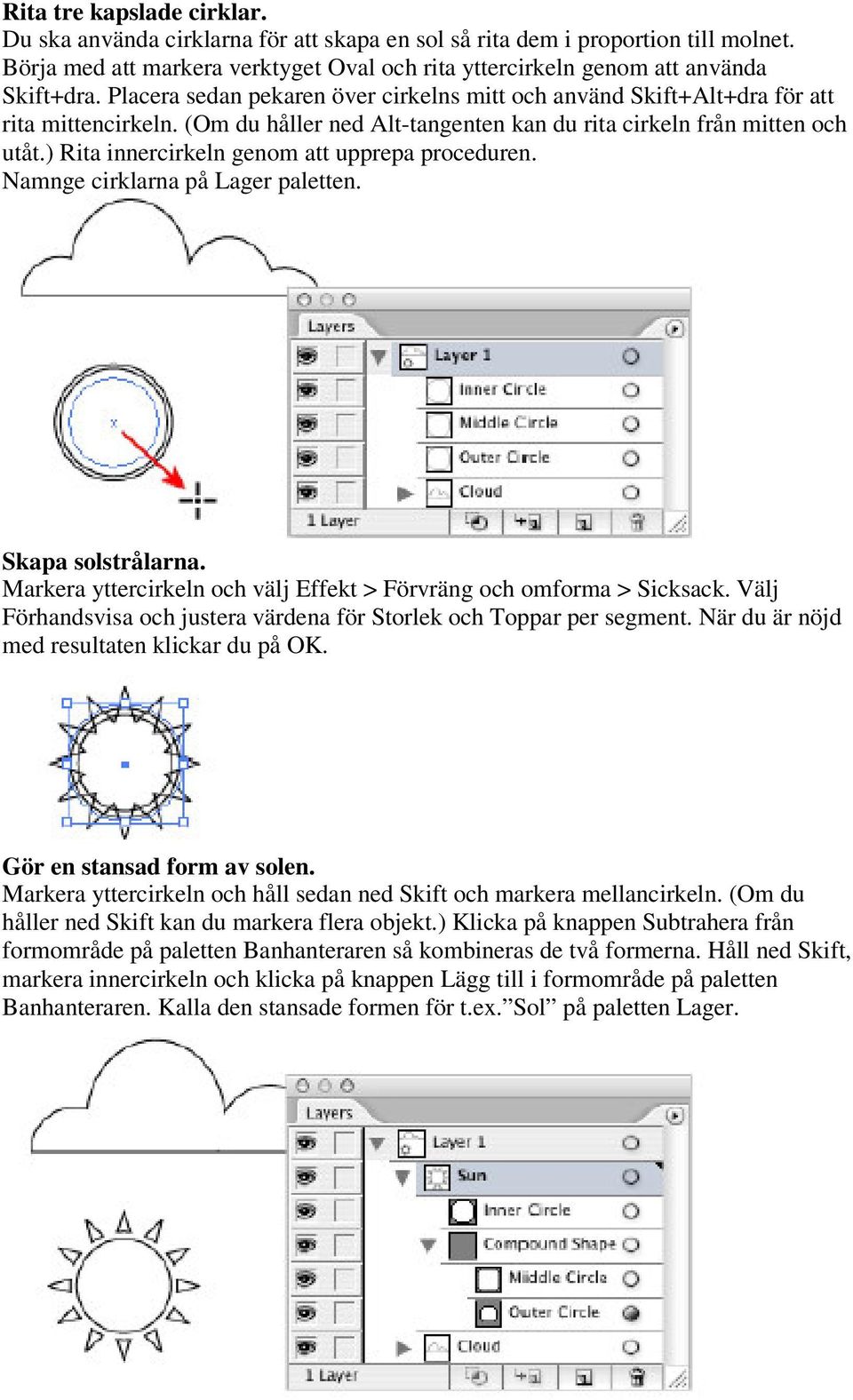

6 Rita tre kapslade cirklar. Du ska använda cirklarna för att skapa en sol så rita dem i proportion till molnet. Börja med att markera verktyget Oval och rita yttercirkeln genom att använda Skift+dra. Placera sedan pekaren över cirkelns mitt och använd Skift+Alt+dra för att rita mittencirkeln. (Om du håller ned Alt-tangenten kan du rita cirkeln från mitten och utåt.) Rita innercirkeln genom att upprepa proceduren. Namnge cirklarna på Lager paletten. Skapa solstrålarna. Markera yttercirkeln och välj Effekt > Förvräng och omforma > Sicksack. Välj Förhandsvisa och justera värdena för Storlek och Toppar per segment. När du är nöjd med resultaten klickar du på OK. Gör en stansad form av solen. Markera yttercirkeln och håll sedan ned Skift och markera mellancirkeln. (Om du håller ned Skift kan du markera flera objekt.) Klicka på knappen Subtrahera från formområde på paletten Banhanteraren så kombineras de två formerna. Håll ned Skift, markera innercirkeln och klicka på knappen Lägg till i formområde på paletten Banhanteraren. Kalla den stansade formen för t.ex. Sol på paletten Lager.

7 Flytta solen bakom molnet. Markera solen och välj Objekt > Ordna > Lägg under. Dra sedan solen bakom molnet med hjälp av markeringsverktyget. Nu ser du att solen står nedanför molnet i listan på paletten Lager. Det beror på att lagerpaletten återspeglar skiktordningen i teckningen. Fyll molnen och solen med passande färg. Experimentera med effekter. Uppgift 3 Skapa rubrik med vridning Innan du börjar med uppgiften experimentera med verktyget penstift och rita följande kurvor.

8 Nu kan du börja med uppgiften. Rita en kurvformad bana. Välj verktyget Ritstift och placera pekaren där du vill att banan ska börja. Klicka och dra i den riktning som du vill att kurvan ska svänga. Släpp upp musknappen och flytta pekaren. Klicka och dra sedan igen i den riktning som du vill att kurvan ska svänga. Du kan upprepa det här så många gånger du vill. När du har ritat klart Kommandoklickar du bort från linjen. Lägg till text längs banan. Välj verktyget Text på bana. Ange insättningspunkt genom att klicka på banan och skriv sedan önskad text. Formatera texten. Klicka på markeringsverktyget och markera texten. Välj teckensnittsfamilj, teckensnittsformat och teckensnittsstorlek på kontrollpaletten. Prova att ändra färgen på texten genom att välja en fyllningsfärg på kontrollpaletten. Flytta texten om det behövs. Placera markeringsverktyget över en hakparentes vid textens start, mitt eller slut och håll det där tills en liten symbol visas bredvid pekaren. (Se till att markeringsverktyget fortfarande är aktivt, annars ändras inte pekaren.) Flytta texten på banan genom att dra åt höger eller vänster.

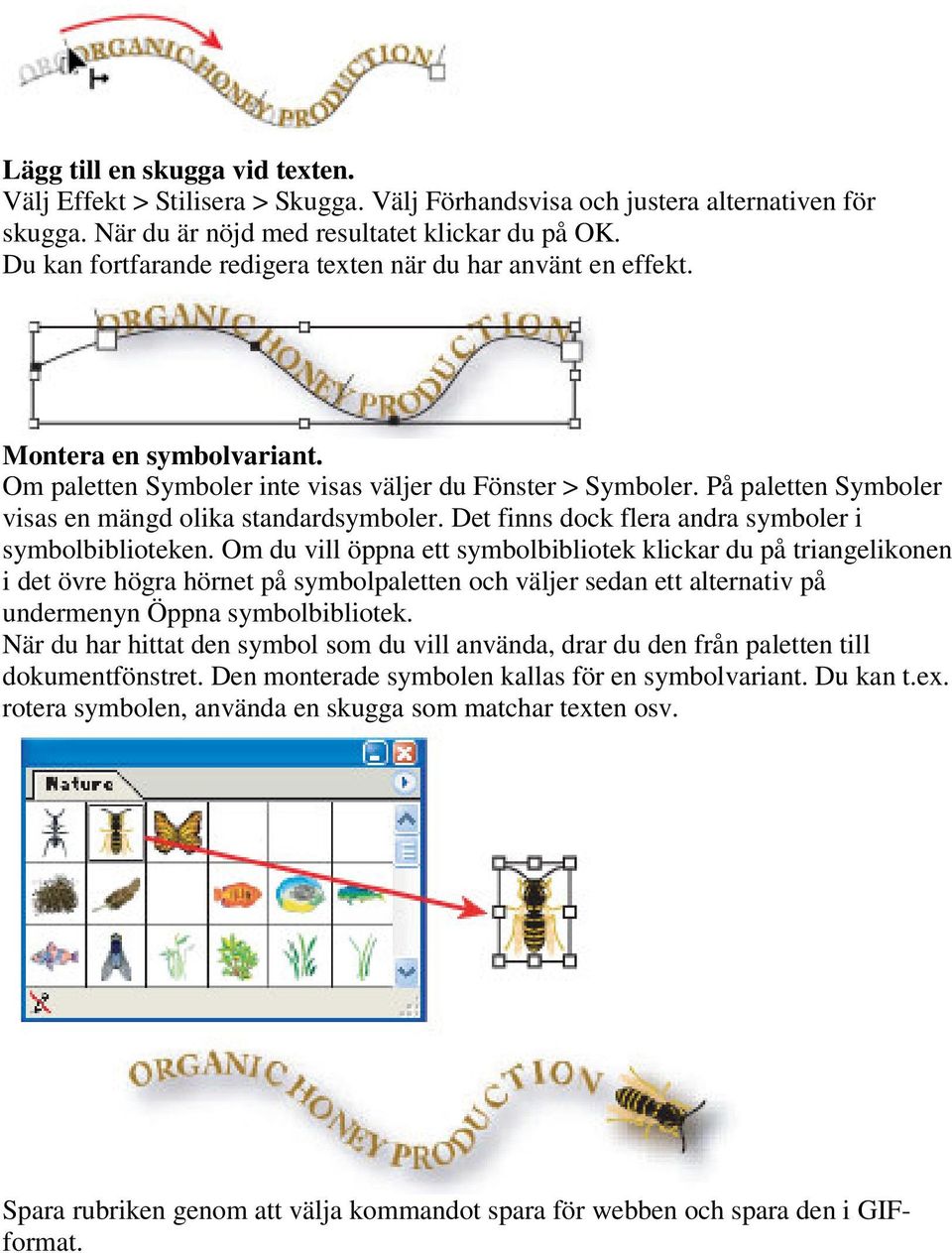

9 Lägg till en skugga vid texten. Välj Effekt > Stilisera > Skugga. Välj Förhandsvisa och justera alternativen för skugga. När du är nöjd med resultatet klickar du på OK. Du kan fortfarande redigera texten när du har använt en effekt. Montera en symbolvariant. Om paletten Symboler inte visas väljer du Fönster > Symboler. På paletten Symboler visas en mängd olika standardsymboler. Det finns dock flera andra symboler i symbolbiblioteken. Om du vill öppna ett symbolbibliotek klickar du på triangelikonen i det övre högra hörnet på symbolpaletten och väljer sedan ett alternativ på undermenyn Öppna symbolbibliotek. När du har hittat den symbol som du vill använda, drar du den från paletten till dokumentfönstret. Den monterade symbolen kallas för en symbolvariant. Du kan t.ex. rotera symbolen, använda en skugga som matchar texten osv. Spara rubriken genom att välja kommandot spara för webben och spara den i GIFformat.
