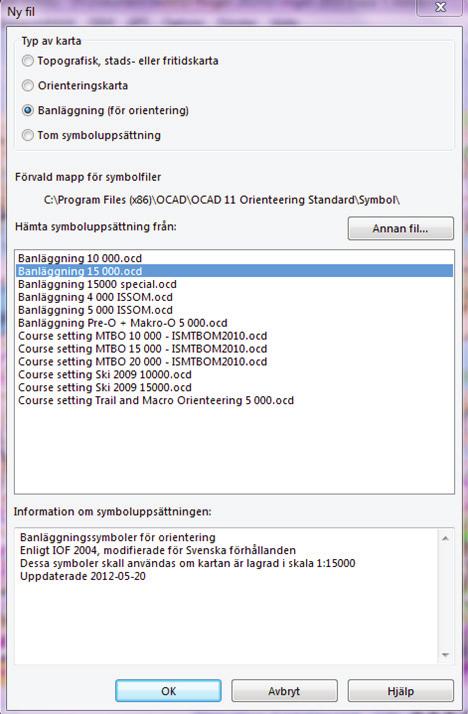

1 Ung teket Banläggning i CAD

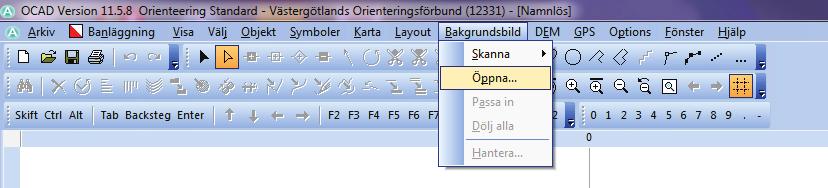

2 Ung teket Övning 1 - banläggning i CAD Nu är det dags att testa på CAD för banläggning. I CAD kan du som banläggare göra allt ifrån träningar och övningar till att sköta banläggning till föreningens tävlingar. I övningen nedan får du prova att starta ett banläggningsprojekt, ladda upp en karta som bakgrund och sedan testa lite olika banläggningsfunktioner, både för vanlig banläggning och en del för övningar. Följ bara stegen nedan, men tveka inte att testa dig fram kring annat som du kan komma på att försöka göra. 1. Öppna cad på din dator och klicka på Nytt i verktygsfältet Markera Banläggning Välj Banläggning ocd (Vanligast är att kartan man använder har skalan 1:15000, men har man en karta med annan skala väljer man det alternativ som passar) Klicka på K 2. Välj Bakgrundsfil i menyraden och klicka på öppna. Sök reda på din CAD fil på datorn som du tänkt använda för banläggningen. Markera den och välj öppna. I cad öppnas en ruta, Bakrundsbild (georefererad). Med alla nya kartor är det bara att - klicka K, äldrekartor kan behöva ställas in. Kartfil för övningen: På Ungteket.se finns en fil för ändamålet. Kartan är i CAD9 och skalan är 1: del. Men vill du använda en annan kartfil som er förening har går det lika bra.

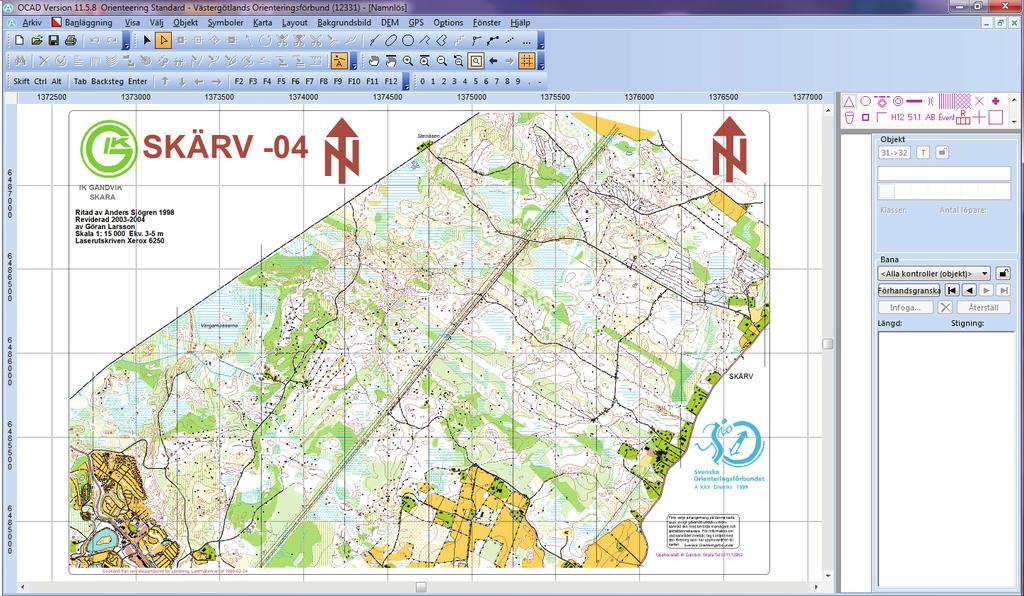

3 Ungteket 3. Här brevid visas knappar ur menyraden som är bra att ha lite koll på. Välj knappen Centrera och du bör få upp hela kartfilen, centrerad på din skärm, som nedan. Knappar att ha koll på Rita rak linje Rita frihandslinje Fyll objekt/ Rita begränsing Förstora Förminska Centrera Markera/flytta punkt Markera/flytta objekt Lägg till punkt Ta bort punkt Klipp linje

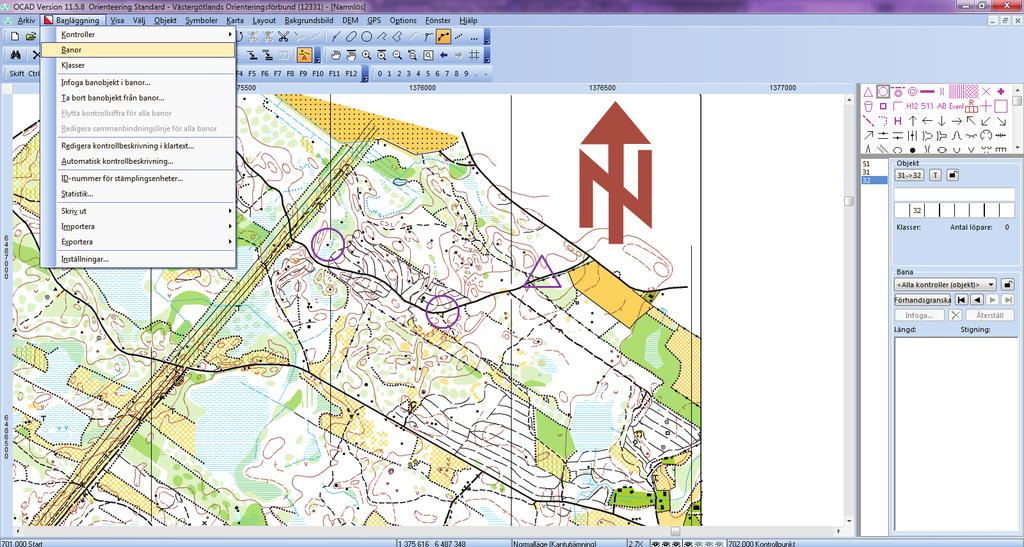

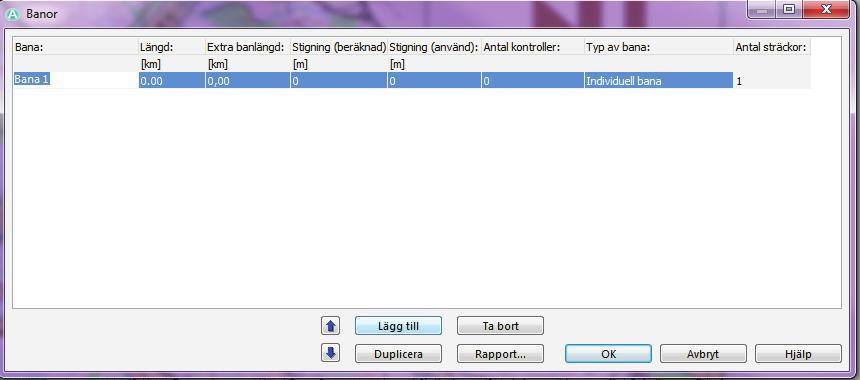

4 Ungteket Övning banläggning i CAD 4. För att rita in banläggningssymboler, såsom kontroller, start, mål, snitsel, kontrollangivelse och mycket annat används det högra fönstrets övre del. Markera vad du ska rita för symbol och markera var på kartan var du vill ha den. Använd gärna zoomsymbolerna förminska och förstora efter behov. 5. För att sedan göra banor av de symboler som läggs ut skapas de från Menyraden under Banläggning och Banor. Ett fönster, likt här till höger, visas och du kan klicka på Lägg till för att skapa en bana i listan. Bana 1 skapas och du kan klicka på namnet för att döpa om den till Bana gul.

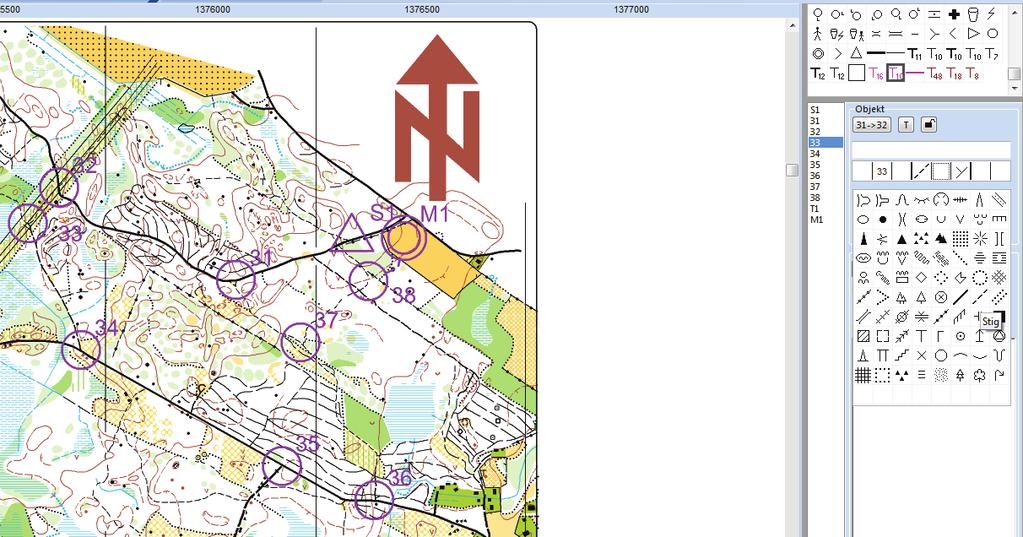

5 Ung teket 6. Nu ska du på kartan skapa en gul bana. a) Rita (klicka) in start, ca 10 kontroller och mål. Försök även skapa en målsnitsel från sista kontrollen till mål (överkurs). b) Välj Bana gul i rullistan i det högra fönstret c) Dubbelklicka sedan på dina bansymboler i rätt ordning, start, kontroll 1, 2...osv och till sist mål. d) Klicka på Förhandsgranska och din bana ska nu visas. Du har nu gjort din första egna bana i CAD! Grattis! Förhoppningsvis ser det lite ut som exemplet nedan. a c d b Notera att banan i exemplet håller grön nivå. Alltså inte den nivån din bana ska hålla.

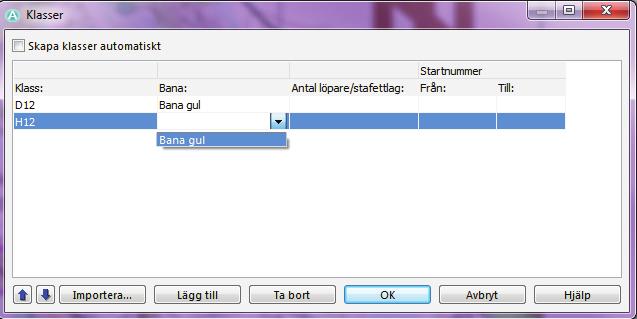

6 Ung teket 7. Det sista momentet gällande vanlig banläggning är att skapa klasser och knyta skapad bana till rätt klass. Nog så viktigt inför en tävling*. Du ska skapa klasserna H12 och D12 och knyta bana gul till dessa. Klasser skapas under Banläggning i menyraden. I fönstret som öppnas är rutan Skapa klasser automatiskt i bockad som default. Börja med att kryssa ur den rutan. Välj sedan lägg till och döp den första raden till D12. Välj lägg till igen och döp nästa rad till H12. När du sedan klickar på den blanka rutan för bana bredvid vald klass, t ex H12 visas en rullista med alla dina banor på. I ditt fall endast Bana gul. Välj in Bana gul för både D12 och H12. Avsluta med att klicka på K. * Inför en tävling, eller en träning där tidtagning genom ett tävlingsadministrativt datorprogram ska användas, måste klasser knytas mot banor som i den här övningen. Detta för att alla moment från start till mål och framförallt resultat ska bli rätt. Ett viktigt jobb för banläggaren! 8. Gör gärna fler banor och pröva dig fram i programmet!

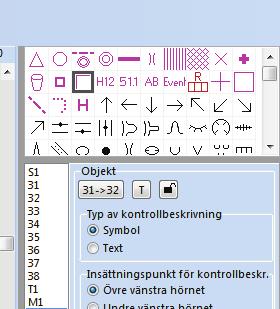

7 Ung teket Övning 2 - banläggning i CAD I cad finns naturligtvis möjlighet att även fixa med angivelserna till träning och tävling. Nedan följer stegvisa instruktioner som visar hur det fungerar. Vi fortsätter med utgångspunkt från banan som du skapade i tidigare övning. 1. Hanteringen av angivelser finner du i högermenyn och ett sätt att arbeta är att i rullistan för Bana välja Alla kontroller och objekt och dessutom välja förhandsgranska. (På bilden bredvid ligger den knappen under rullisten och syns därför inte på bilden.) 2. På kartan kommer då framgå vilken kontroll som är vilken och du kan välja att markera dem på kartan eller klicka i kontrollnummerlistan(1). Vald kontroll visas objektsfönstret(2) och när du klickar i angivelserutorna(3) som följer visas en box(4) ur vilken du väljer önskad symbol. Gör detta för dina samtliga kontroller och start

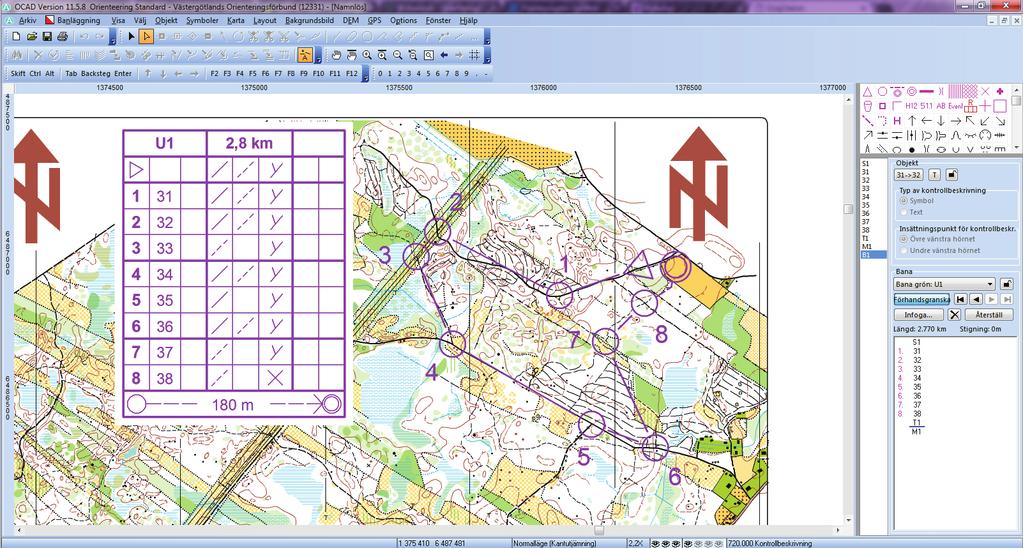

8 Ungteket 3. För att sedan få in angivelsen på kartan väljer du objektet kontrollbeskrivningar som ser ut som en halv kvadrat. Markera sedan på kartan där du vill att angivelsen ska sitta. Markeringen visar angivelsens övre vänstra hörn. 4. När du sedan väljer att förhandsgranska en bana kommer även angivelsen att synas. Se nedan! Testa dig fram till du blir nöjd! Att tänka på: Viktigt att angivelsens placering fungerar för alla banor som ska skrivas ut. ch: Mer inställningar gällande angivelse mm finns under Banläggning i menyraden, välj inställnigar.

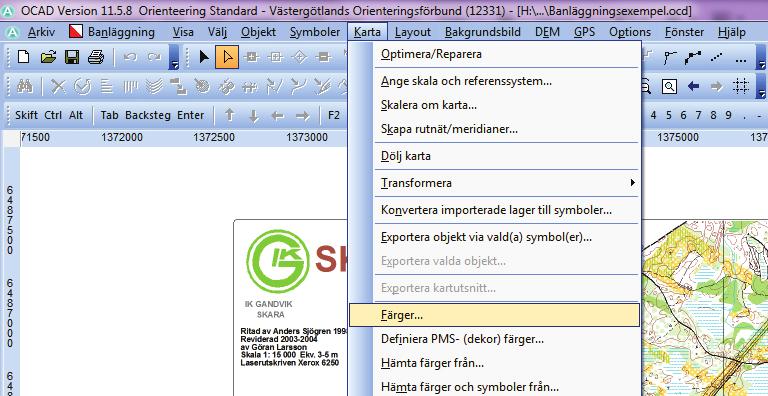

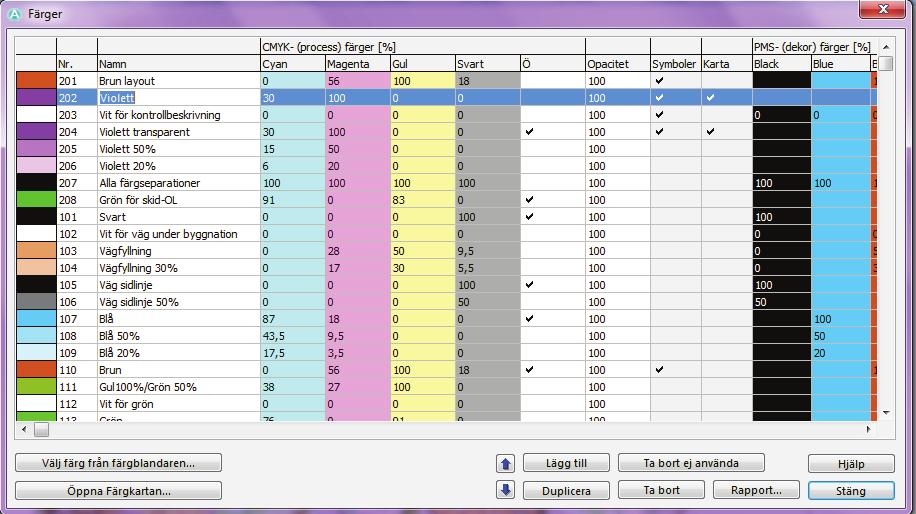

9 Ung teket Övning 3 - banläggning i CAD CAD är ett flexibelt program där man kan göra mycket egna inställningar. Detta kan särskilt användas när man vill göra teknikövningar. I övningen nedan får du lära dig hur du skapar nya symboler och hur det fungerar med färgerna. Vi kommer att arbeta i ett banläggningsprojekt och inte i själva kartan och då behöver man inte vara rädd för att testa. Det man gör påverkar bara det aktuella projektet och inte kartan och inte heller själva CAD-programmet. I den här övningen ska vi skapa en symbol eller rättare sagt två symboler för att enkelt kunna rita en korridor. Vi vill att korridoren ska vara 4 mm bred på 1: och ha röd färg. 1. Färger Vi börjar först med att skapa den röda färgen. Gå in på Karta och välj Färger. Nu syns de färger som finns och de ligger i den ordning som visas. Färger som ligger högre upp täcker de som ligger under.

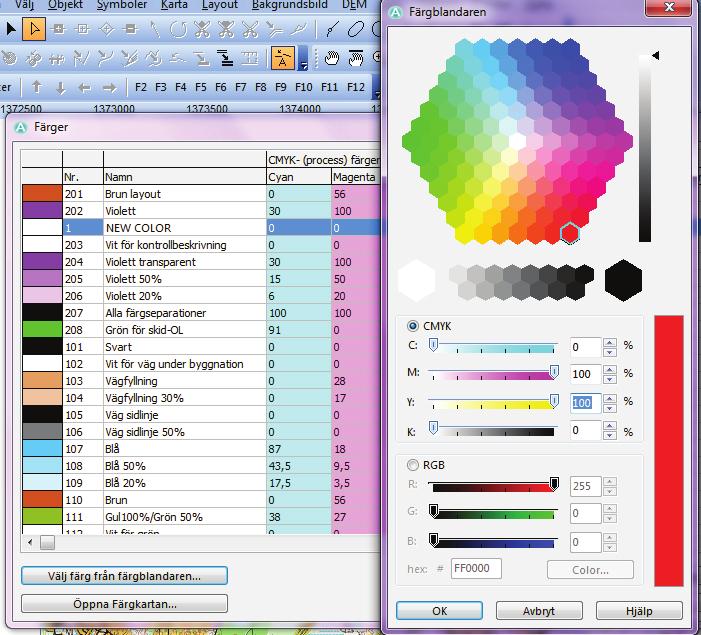

10 Ung teket 2. I det här fallet behöver den röda färgen ligga ovanför den vita som ska användas för att dölja kartbilden intill korridoren, om den ska synas. Markera i färglistan där den nya färgen ska ligga. (m man kommer på att den hamnat fel går det enkelt att ändra i efterhand). Klicka sedan på Lägg till. 3. Klicka på Välj färg från färgblandaren och sedan på den färg i färgblandaren som man vill skapa. I detta fall är det den röda som ligger längst ner till höger. m man vill ha en nyans som inte finns fördefinierad kan man justera färgen manuellt med pilarna eller skriva in värden. Klicka på K. Man kan sedan namnge den nya färgen. Skriv Röd där det står NEW CLR.

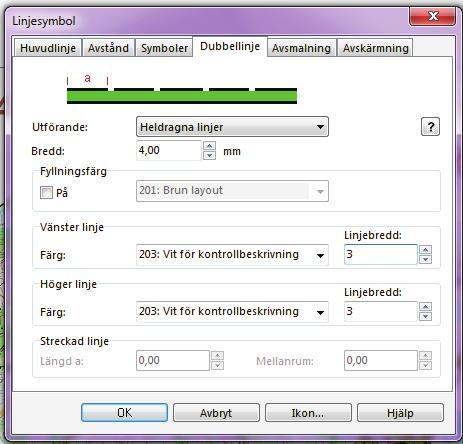

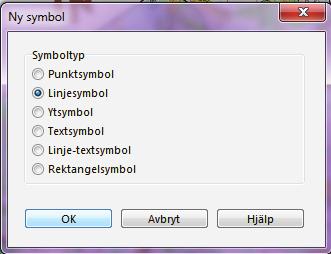

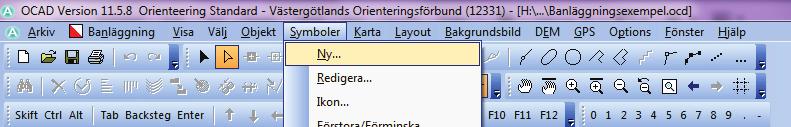

11 Ung teket 4 Symboler Nu ska vi skapa symbolerna. Vi ska göra en som ger den röda konturen och en som döljer kartan. De kan sedan användas tillsammans på ett smidigt sätt. Börja med att klicka på Symboler och sedan på Ny 5. Välj den typ av symbol som ska skapas. Den här gången är det Linjesymbol som ska väljas. Klicka på K. 6 Vi börjar med symbolen som vi ska dölja kartan med. Klicka i Symbolpaletten där du vill placera symbolen. (Lägger sig efter där du markerat). Klicka på Dubbellinje Välj Heldragna linjer på utförande och skriv in på Bredd hur bred korridoren ska vara. Gå sedan till Färg för vänster respektive höger linje och välj Vit för kontrollbeskrivning. Ange också Linjebredd, hur bred den vita linjen ska vara. Lämplig bredd kan vara 3 mm. Vill man på vissa ställen dölja mer är det enkelt att komplettera efteråt. Klicka på K

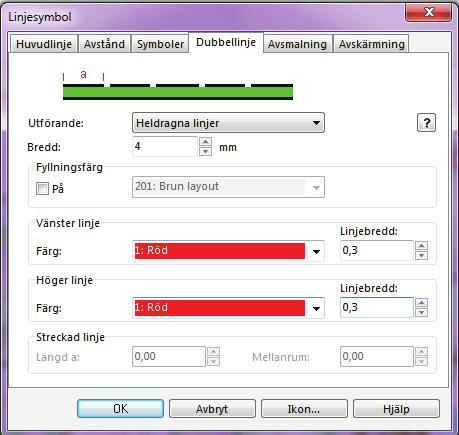

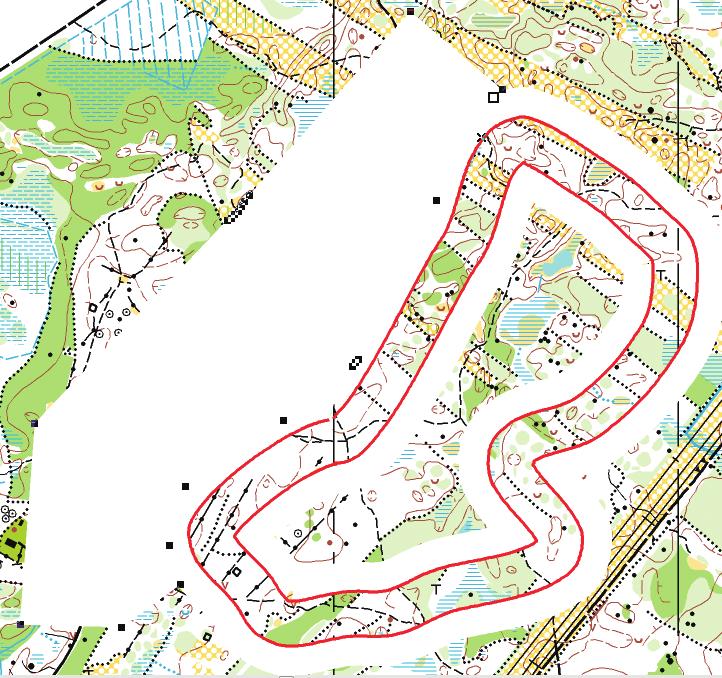

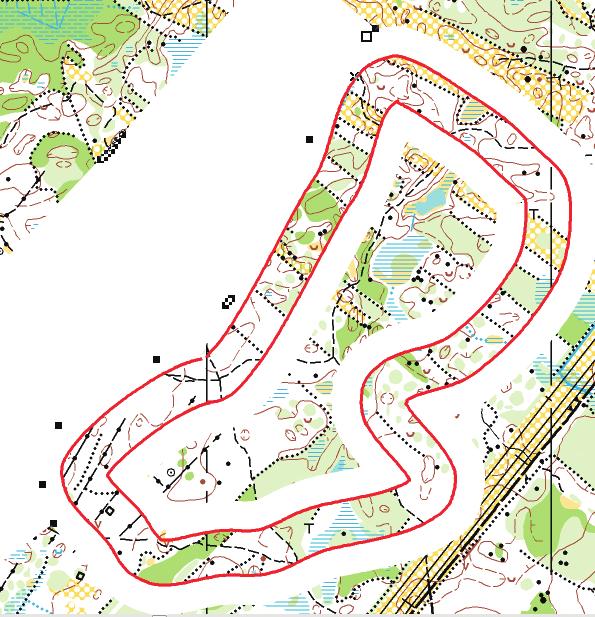

12 Ung teket 7. Gör sedan på samma sätt för att skapa symbolen som ska användas till att göra den röda konturen. Ange samma värde på Bredd, men välj exempelvis 0,3 mm på Linjebredd. 8. Använda symbolerna När man ska använda de nya symbolerna till att rita en korridor väljer man först symbolen som skapats för att rita den röda konturen och ett ritverktyg. m du har CAD CS är det lämpligt att välja Rita rak linje, men om du har något annat CAD program kan det bli snyggare om du väljer Rita kurvlinje. Justera sedan korridoren med verktyget Redigera punkt så att korridoren hamnar rätt och det blir snyggt i svängarna. När allt ser bra ut klickar man på den nya symbolen som skapats för att dölja kartan (punkterna på konturlinjen ska vara aktiva) och sedan på Fyll objekt/rita begränsning. Komplettera avslutningsvis med att dölja kartan i ett bredare område där du tycker att det behövs. Välj lämpligt ritverktyg och symbolen Bakgrund kotrollbeskrivning. Exemplet ovan visar en skapad korridor med de två nya linjesymbolerna. Det vit området i nordväst är en komplettering med bakgrund för kontrollbeskrivning.
