Så här fungerar kartprogrammet

Transkript

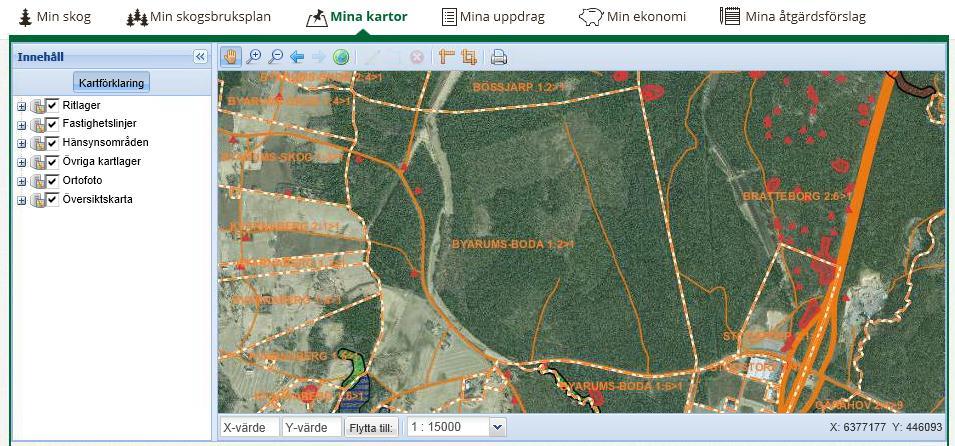

1 Så här fungerar kartprogrammet För att göra detta enkelt delar vi in kartan i några större delar (se bild nedan) och går igenom del för del för att sen fördjupa oss i några saker Vill du komma direkt till någon specifikt avsnitt i manualen kan du klicka på någon av länkarna i innehållsförteckningen nedan Har du en skogsbruksplan via Sydved kan du se den på Min skogsbruksplan under Min skog När man tittar på kartprogrammet från sidan Min skogsbruksplan skiljer det sig något, mer info om det under Skogsbruksplan Innehållsförteckning Verktygsfältet Sida 2 Panorera Sida 2 Zooma Sida 2 Rita Sida 4 Mät Sida 2 Utskrift Sida 5 Spara karta Sida 6 Innehåll Sida 3 Kartlager Sida 3 Nederkanten Sida 3 Koordinater Sida 3 Skala Sida 3 Skogsbruksplan Sida 7 Innehåll Här hanteras de olika kartlagren Verktygsfältet Här finns de verktyg som man använder för att hantera kartan Nederkanten Här finns skala och koordinater 1

2 Verktygsfältet Verktygsfältet innehåller ett antal olika verktyg Vissa mer självklara än andra För att aktivera respektive verktyg klicka man en gång på det När man gör det så väljs det verktyget och man ser att ett verktyg är valt när man ser en blå fyrkant runt (ex Handen, Panorera, i bilden nedan) Några av dessa verktyg är inte alltid möjligt att aktivera Detta beror på att de bara är funktionsdugliga förutsatt vissa andra gjorda val Handen används för att Panorera bilden, alltså flytta kartan på skärmen Man trycker då ner musknappen någonstans på kartan och flyttar kartan i den riktning man vill flytta den med musknappen nertryckt Förstoringsglasen används för att zooma in (+) eller ut (-) i kartan När man aktiverat verktyget kan man zooma på två sätt Antingen genom att bara klicka på en punkt i kartan Då zoomar kartan in eller ut på just den platsen Det andra alternativet är att hålla ner musknappen och dra muspekaren över ett område man vill zooma in eller ut Då zoomas kartan in eller ut i förhållande till hur stort område man markerar Genom att klicka på de blå pilarna kan man gå tillbaka till en tidigare vald zoomning eller panorering av kartan Om man klickar på knappen som ser ut som en jordglob så zoomar kartan ut till maximalt tillåtna utbredning Med pennan kan man rita, skapa geometri Beroende på vad man aktiverat för rita så kan man rita punkter, linjer och ytor av olika slag Mer om detta under rubriken Rita Välj/Ändra geometri använder man när man vill markera en ritad symbol för att ändra eller ta bort från kartan Mer om detta under rubriken Rita Ta bort valda objekt är knappen man ska trycka på när man markerat något man ritat och vill ta bort det helt från kartbilden Mer om detta under rubriken Rita Med hjälp av den enkla tumstocken kan man mäta sträcka i kartan Man klickar en gång på den punkt i kartan där man vill börja mätningen, och klickar gång efter gång längs den sträcka man vill mäta och avslutar på sista punkten med dubbelklick Sträckan markeras med en gul linje och man ser redan efter andra punkten sträckan dit och får sedan den ackumulerade sträckan längs linjen för varje ny punkt Vill man mäta areal skall man istället välja verktygsknappen med två tumstockar Man går tillväga på samma sätt som när man mäter en sträcka, men man får i detta fall ett gult fält och efter tredje klicket/punkten visas ytans areal Man kan göra polygonen i vilken form som helst och dess areal visas löpande För att skriva ut en karta så klickar man på knappen som ser ut som en skrivare Mer detaljerad genomgång av denna funktion kommer längre ner i detta dokument Man kan även spara en kartbild genom att klicka på verktyget som ser ut som en bildskärm Mer detaljerad genomgång av denna funktion kommer längre ner i detta dokument 2

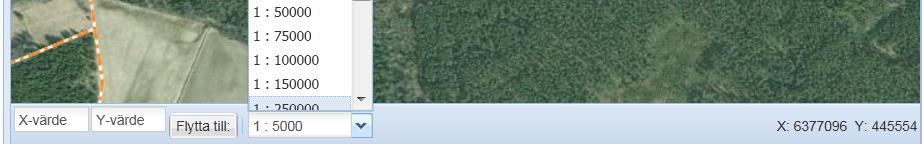

3 Innehåll I vänsterkanten markerar man vad man vill se i kartan Det finns ett i förväg inställt maner, men man kan bocka i och ur rutorna beroende på vad man vill se De olika kartlager som finns valbara är grupperat i en trädstruktur Man öppnar dessa grupper genom att klicka på plustecknet i vänsterkanten Här i kartan till höger har gruppen för Hänsynsområden öppnats och där har Naturvärden och Fornminnen Punkter bockats i Fornminnet som i detta fall är en milsten är markerat i kartan med en rödorange trekant och området med naturvärden ett fält med diagonala gröna streck Alla lager har olika utseende och genom att ni själva tänder och släcker de olika lagren och samtidigt tittar på kartan lär ni er snabbt hur de olika lagren ser ut Vissa lager syns bara i vissa skalnivåer Exempelvis så är Både Ortofoto (flygbild) och Översiktskarta förbockat men vi ser nu bara ortofotot, medan per automatik får en översiktskarta när vi zoomar ut på skalnivåer större än 1: Om man vill stänga en grupp man öppnat klickar man på minustecknet till vänster om gruppen Nederkanten I nederkant på kartan finns en ram innehållande koordinater och skala Längst till höger ser man dem koordinat som själva muspekaren har När man flyttar muspekaren över kartan ser man att dessa koordinater ändras Längst till vänster kan man skriva i egna koordinater och sen klicka på knappen Flytta till så centreras kartan på just den koordinaten Kartan är förinställd på att visas i ett vissa fasta skalor Genom att använda zoomverktygen går man mellan dessa skalor, men man kan även välja skala här nere genom att öppna listan på valbara skalor genom att klicka på v -symbolen till höger om skalrutan När den öppnats klickar man på den skala man vill visa kartan i 3

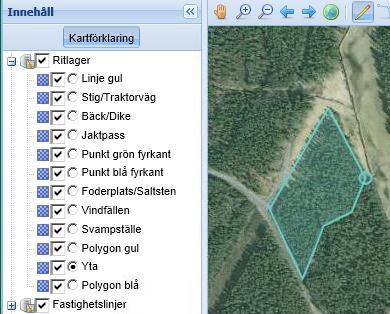

4 Rita Man kan rita in egna symboler geometrier i kartan för att kunna göra kartor för olika ändamål Det finns punkter, linjer och polygoner med olika färg och några av dessa har vi namngivit Det kan vara en karta som ett underlag för en diskussion med din Sydvedare om tex vindfällen eller ytor för ett framtida avverkningsuppdrag eller så kanske du vill ha en karta för helt eget ändamål jaktpass, foderplatser eller kanske de bästa svampställena För att rita måste man öppna Ritlagret och det gör man genom att klicka på plustecknet i vänsterkanten på lagerlistan Man markerar vad man vill rita genom att klicka i cirkeln för den typ av symbol man vill rita, i detta fall en Yta För att sen kunna rita måste man aktivera pennan i verktygsfältet genom att klicka en gång på den Då visas en liten blå ring vid muspekaren Där man då klickar i kartan sätts symbolen man valt att rita En linje kräver att man klickar flera gånger och linjen blidas då längs de punkter man klickar i kartan En yta, polygon, ritas på samma sätt, men det blir per automatik en linje mellan den första och sista punkten Man avslutar ritandet av linje och yta med ett dubbelklick Om man ritat en symbol man vill ta bort eller ändra kan man markera den genom knappen Välj/Ändra geometri När man efter det klickar på den ritade symbolen blåmarkeras den och alla dess punkter markeras med en blå ring Man kan då med muspekaren ta tag i en ring och flytta den och på så sätt justera det man ritat När man är färdig med justeringen klickar man i kartan bredvid det man ritat och ändringen verkställs Vill man ta bort något man ritat så markerar man det på samma sätt och klickar sen på knappen Ta bort valda objekt och det man markerat raderas För att kunna ändra eller ta bort något man ritat måste man ha markerat just det lagret genom att markera cirkeln i lagerlistan 4

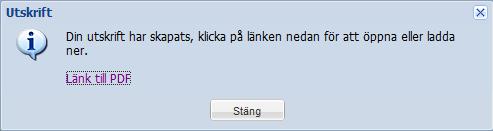

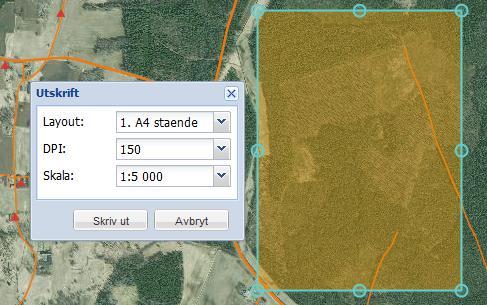

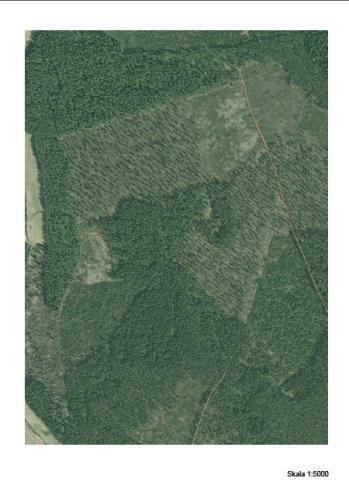

5 Utskrift - När man vill göra en utskrift ser man till att kartan visar de lager man vill se på sin utskrift och klickar sen på skrivarsymbolen i verktygsfältet Då öppnas ett fönster, Utskrift, där man kan göra vissa inställningar för att få utskriften i den form, skala och kvalitet man vill Under Layout kan man välja vilken pappersstorlek man vill ha utskriften anpassad för och om det ska vara stående eller liggande Det finns ett fält på kartan som visar området som kommer skrivas ut och det fältet ändras när man ändrar något i själva utskriftsfönstret Man kan även välja kvalitetsnivå i DPI (dots per inch) 150 ger en enklare fullt duglig kvalitet medan 300 ger kartan ett snäpp bättre skärpa, men själva utskriften blir lite tyngre att hantera för skrivaren Man kan välja skala i en rullgardinslista i utskriftsfönstret eller genom att med muspekaren och att hålla ner musknappen ta tag i en av de blåa ringarna i det gula fältets hörn och sen dra ut eller trycka ihop utskriftsområdet När man fått utskriftsområdet i det utseende man vill klickar man på Skriv ut och det skapas då en PDF-fil och ett nytt fönster öppnas Där finns en länk till den PDF som skapats, klicka på länken och själva PDFen med kartbilden öppnas Nu kan man välja att skriva ut kartan eller spara ner filen på sin dator 5

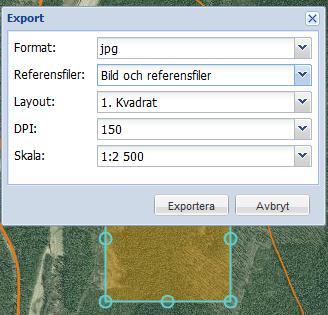

6 Spara kartbild - Förutom att spara den PDF som genereras inför en utskrift, så kan man skapa en karta i bildformat Tillvägagångssättet är likt utskriftens, men nu finns några fler valmöjligheter Format: Då man avser att spara denna karta måsta man först avgöra vilket filformat man vill spara kartbilden i Beroende på vad man ska ha den till så passar de olika formaten olika bra, men jpg är ett standars format som oftast fungerar bra Referensfiler: Man kan spara en kartbild med en koordinatsättning, så man kan använda den tillsammans med en dator med GPS och på så sätt få sin position på kartan För att få kartan anpassade för det måste man under Referensfiler: välja Bild och referensfiler Då skapas ett paket med bilden och tillhörande referensfiler som sen kan nyttjas förutsatt att man har rätt teknisk utrustning Layout: Vad gäller Layouten så kan man välja på olika bildformat, en kvadratisk, liggande eller stående A4 eller en liggande bred rektangel, allt för att passa för ens syfte med bilden man håller på att skapa DPI: (DPI står för Dots per Inch, alltså färgpunkter per tum) 150 DPI ger en bra standardbild men vill man att ortofotot (flygbilden) ska vara extra tydlig så kan man välja 300 istället OBS! Övriga lager i kartan, exempelvis vägar eller hänsynsområden de syns bäst i 150 DPI Skala: Man kan här även ställa in skalan genom att välja i listan eller med muspekaren ta tag i de blå cirklarna i den markerade ytans ytterkanter och dra eller trycka ihop kartan till den skala man vill ha När man gjort de inställningar man vill för att få kartan i den form man önskar klickar man på knappen Exportera och ett nytt fönster, Export, öppnas och där klickar man på Länk till fil Nu, beroende på om man val att skapa en ren kartbild eller en kartbild med en koordinatsättning, referensfil, händer olika saker Har man valt att skapa en ren kartbild öppnas kartan i en ny flik i webbläsaren Om man på den kartbilden då klickar en gång med höger musknapp så visas bilden här till höger Där klickar man på Spara bild som och väljer sen var i sin dator man vill spara den skapade bilden Har man valt att skapa en bild med referensfil så skapas i detta fall ett bildpaket i form av en så kallad ZIP-fil Man måste då välja om man vill öppna bildpaketet som skapats eller direkt spara det någonstans i datorn Rekommendationen är att välja Spara som och sen i fönstret som öppnas då, ge filen ett lämpligt namn, välja plats att spara filen på och sen klicka på knappen Spara 6

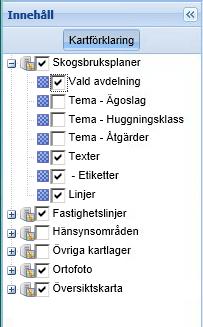

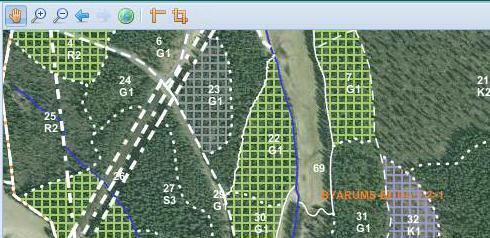

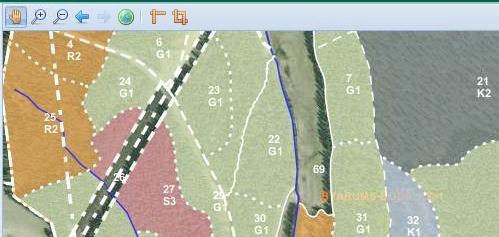

7 Skogsbruksplan När man är på Min Skogsbruksplan syns kartinformationen från planen i kartan och avdelningsdata visas i en tabell under kartan I lagerlistan till vänster om kartan kan man även välja att visa kartan i olika teman Temat Huggningsklass visar vilket utvecklingsstadium en avdelning är i Här nedan ser vi tex avd 4 och 25 som är ungskog och markerat med orange färg, avd 6 och 24 som är yngre gallringsskog som är grönmarkerat och avd 21 och 32 som är kalmark i olika skeden Temat Åtgärder visar nästkommande åtgärd i respektive avdelning som är föreslagna i skogsbruksplanen Vi ser tex att avd 4, 7, 22 och 30 är markerade med ett grönt rutnät som i detta fall betyder att det i planen föreslås gallring i dessa bestånd Avd 23 som är markerat med ett grått rutnät ska underväxtröjas innan gallring och på avd 32 är det behöv av en återväxtkontroll för att försäkra sig om att föryngringen är tillräcklig Har man flera fastigheter kan man mellan kartan och tabellen välja vilken fastighet man vill se Under kartan visas annan information kopplat till skogsbruksplanen som beskrivs mer här nedan Avdelningar Här visas information som beskriver skogen i respektive avdelning Man kan sortera kolumnerna genom att klicka på kolumnrubrikerna Om man bockar i rutan Visa för en avdelning i tabellen så gulmarkeras den avdelningen i kartan, detta förutsatt att bocken är i för kartlagret Vald avdelning i lagerlistan Åtgärdsöversikt Under åtgärdsöversikt visas alla åtgärder som är föreslagna i planen Man kan här själv göra noteringar om en åtgärd är utförd med datum och en kommentar Detta gör man genom att klicka på knappen Lägg till Rapporter Här finns din skogsbruksplan i en PDF-version Minnesanteckningar Man kan göra egna noteringar om sin skog som kan vara bra att ha vid en dialog med din Sydvedare Klicka på Ny minnesanteckning gör din notering och klicka på Spara Med knapparna Ändra och Ta bort kan man sen öppna en anteckning och redigera den eller ta bort den helt Det du skriver kan läsas av dig och din Sydvedare 7
