Handledning till Stockholms stads kartsystem DPWebMap med kulturhistorisk klassificering och fornlämningar

Transkript

1 Handledning till Stockholms stads kartsystem DPWebMap med kulturhistorisk klassificering och fornlämningar DPWebMap finns för närvarande i två varianter som är tillgängliga för alla på webben: 1. Med klassificeringskartan av byggnader och fornlämningar samt kartlänkar till Bebyggelseregistret och Fornsök 2. Vanlig karta med olika kartlager och sökfunktioner Båda dessa länkar finns i Faktarummets länksamling på: Där finns också en länk till information om klassificeringssystemet: De följande instruktionerna gäller för kartan med klassificeringen men är i tillämpliga delar användbar även för den andra. OBS! Det finns en inbyggd hjälp-funktion under fliken Hjälp i högermenyn (läs mer på sidan 6). Två varningar: använd inte: - uppdatera knappen eller tangent F5. Man får inte en uppdatering av aktuell vy utan kommer tillbaka till startläget. - back-knappen i WEB-läsaren (Explorer). Man kommer till föregående webbplats och inte till föregående DPWebMap-vy. Innehållsförteckning 1. Handledning till stadens nya digitala kartsystem DPWebMap 2. Startsidan - översikt 3. Zoom- och förflyttningsverktygen 4. Sökverktygen - Sök fastighet - Sök adress 5. Sökverktygen - alternativa söksätt - Fastighetsfråga - Adressfråga 6. Flikarna Teckenförklaring, Kartinformation och Hjälp 7. Kulturhistorisk klassificering 8. Från DPWebMap till Riksantikvarieämbetets Bebyggelseregister 9. Riksantikvarieämbetets Bebyggelseregister 10. Fornlämningar i DPWebMap 11. Riksantikvarieämbetets FORNSÖK 12. Utskrift Faktarummet Stockholms stadsmuseum faktarummet.stadsmuseum@stockholm.se

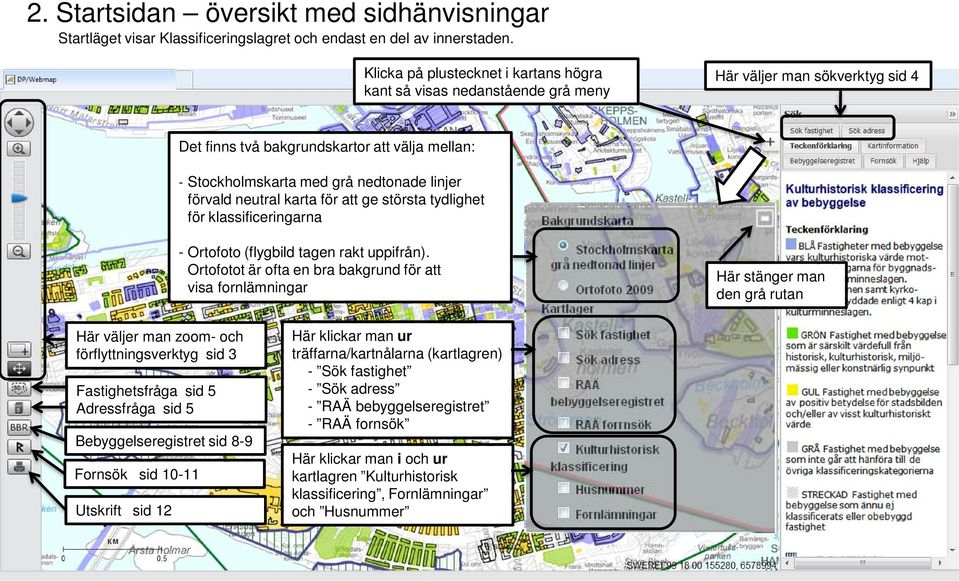

2 2. Startsidan översikt med sidhänvisningar Startläget visar Klassificeringslagret och endast en del av innerstaden. Klicka på plustecknet i kartans högra kant så visas nedanstående grå meny Här väljer man sökverktyg sid 4 Det finns två bakgrundskartor att välja mellan: - Stockholmskarta med grå nedtonade linjer förvald neutral karta för att ge största tydlighet för klassificeringarna - Ortofoto (flygbild tagen rakt uppifrån). Ortofotot är ofta en bra bakgrund för att visa fornlämningar Här stänger man den grå rutan Här väljer man zoom- och förflyttningsverktyg sid 3 Fastighetsfråga sid 5 Adressfråga sid 5 Bebyggelseregistret sid 8-9 Fornsök sid Utskrift sid 12 Här klickar man ur träffarna/kartnålarna (kartlagren) - Sök fastighet - Sök adress - RAÄ bebyggelseregistret - RAÄ fornsök Här klickar man i och ur kartlagren Kulturhistorisk klassificering, Fornlämningar och Husnummer

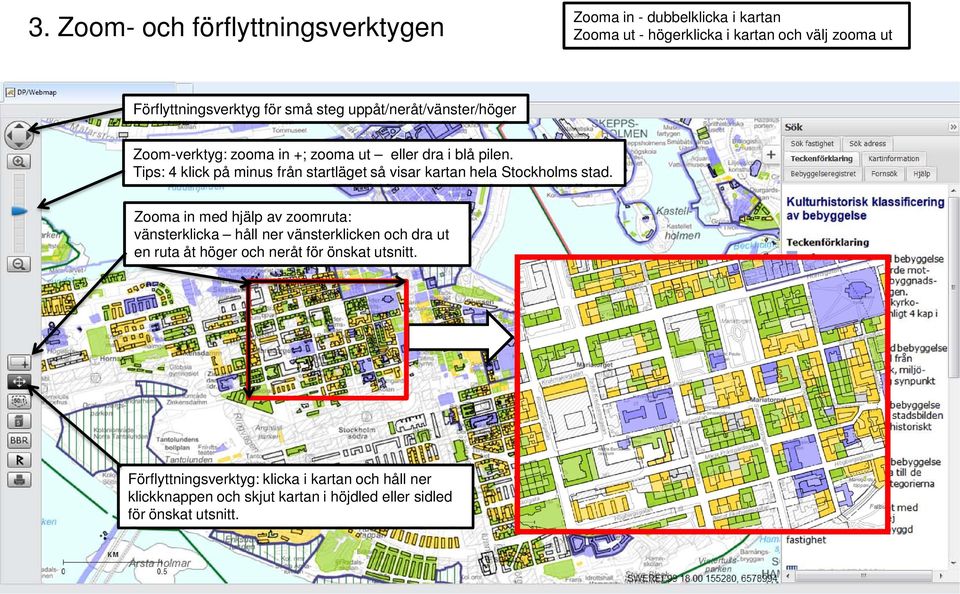

3 3. Zoom- och förflyttningsverktygen Zooma in - dubbelklicka i kartan Zooma ut - högerklicka i kartan och välj zooma ut Förflyttningsverktyg för små steg uppåt/neråt/vänster/höger Zoom-verktyg: zooma in +; zooma ut eller dra i blå pilen. Tips: 4 klick på minus från startläget så visar kartan hela Stockholms stad. Zooma in med hjälp av zoomruta: vänsterklicka håll ner vänsterklicken och dra ut en ruta åt höger och neråt för önskat utsnitt. Förflyttningsverktyg: klicka i kartan och håll ner klickknappen och skjut kartan i höjdled eller sidled för önskat utsnitt.

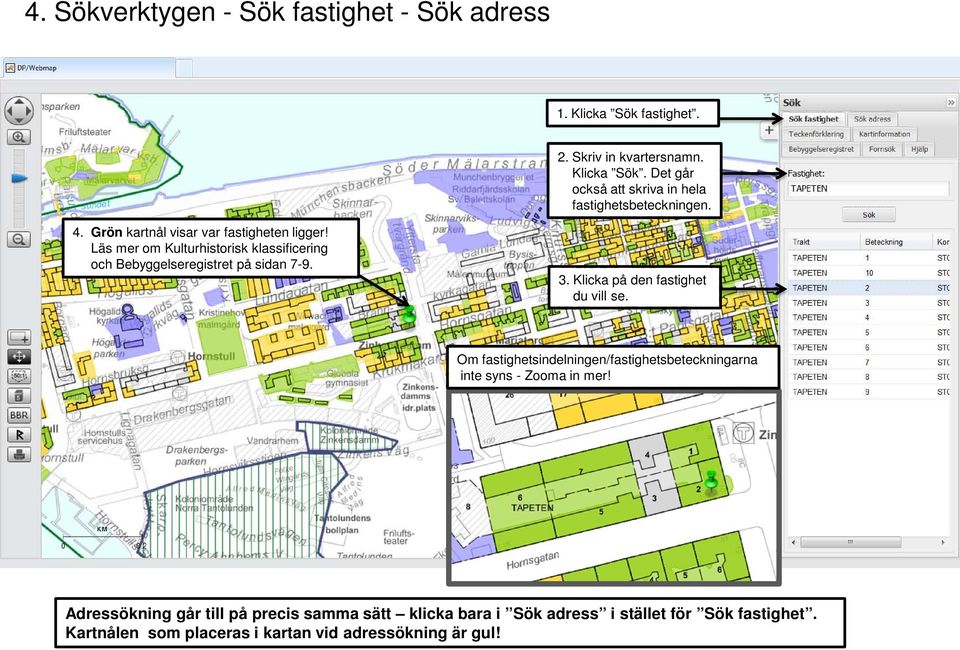

4 4. Sökverktygen - Sök fastighet - Sök adress 1. Klicka Sök fastighet. 2. Skriv in kvartersnamn. Klicka Sök. Det går också att skriva in hela fastighetsbeteckningen. 4. Grön kartnål visar var fastigheten ligger! Läs mer om Kulturhistorisk klassificering och Bebyggelseregistret på sidan Klicka på den fastighet du vill se. Om fastighetsindelningen/fastighetsbeteckningarna inte syns - Zooma in mer! Adressökning går till på precis samma sätt klicka bara i Sök adress i stället för Sök fastighet. Kartnålen som placeras i kartan vid adressökning är gul!

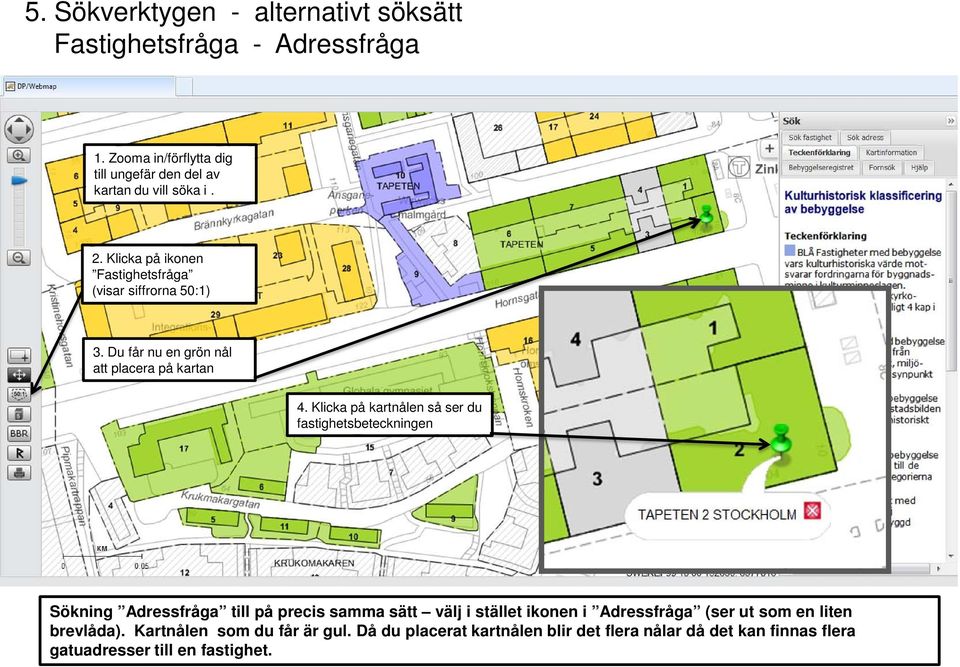

5 5. Sökverktygen - alternativt söksätt Fastighetsfråga - Adressfråga 1. Zooma in/förflytta dig till ungefär den del av kartan du vill söka i. 2. Klicka på ikonen Fastighetsfråga (visar siffrorna 50:1) 3. Du får nu en grön nål att placera på kartan 4. Klicka på kartnålen så ser du fastighetsbeteckningen Sökning Adressfråga till på precis samma sätt välj i stället ikonen i Adressfråga (ser ut som en liten brevlåda). Kartnålen som du får är gul. Då du placerat kartnålen blir det flera nålar då det kan finnas flera gatuadresser till en fastighet.

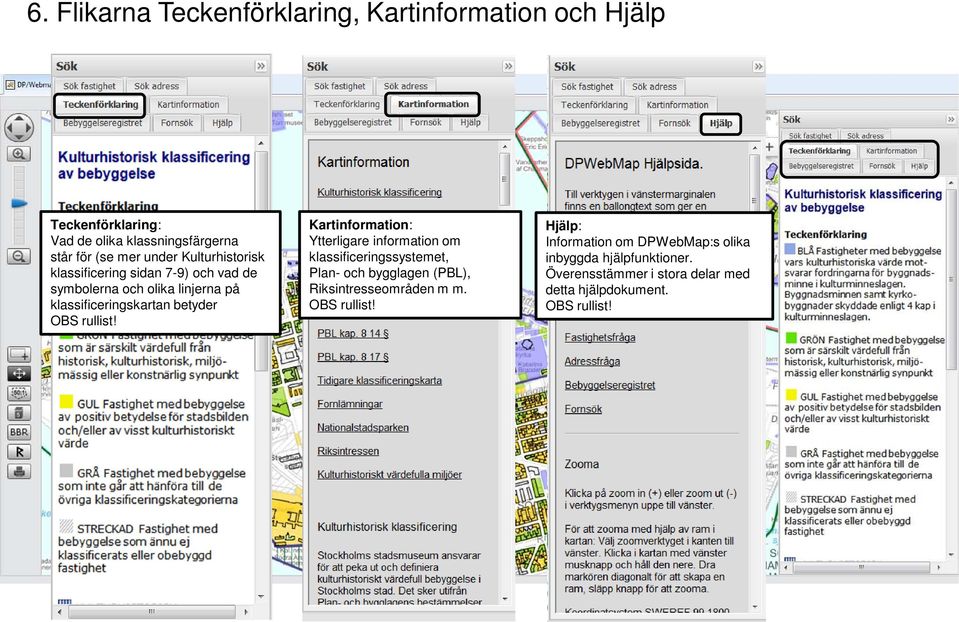

6 6. Flikarna Teckenförklaring, Kartinformation och Hjälp Teckenförklaring: Vad de olika klassningsfärgerna står för (se mer under Kulturhistorisk klassificering sidan 7-9) och vad de symbolerna och olika linjerna på klassificeringskartan betyder OBS rullist! Kartinformation: Ytterligare information om klassificeringssystemet, Plan- och bygglagen (PBL), Riksintresseområden m m. OBS rullist! Hjälp: Information om DPWebMap:s olika inbyggda hjälpfunktioner. Överensstämmer i stora delar med detta hjälpdokument. OBS rullist!

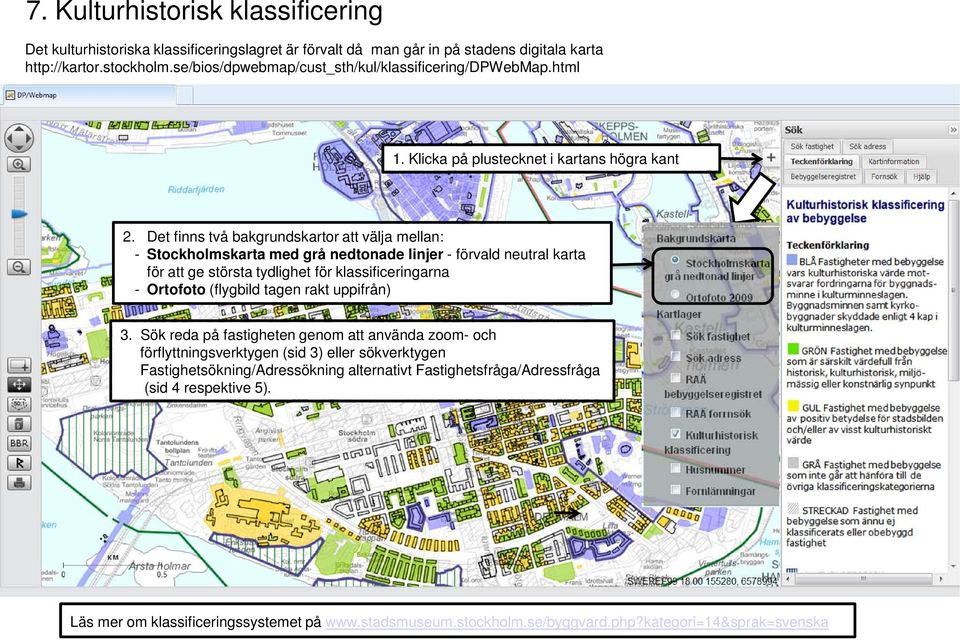

7 7. Kulturhistorisk klassificering Det kulturhistoriska klassificeringslagret är förvalt då man går in på stadens digitala karta 1. Klicka på plustecknet i kartans högra kant 2. Det finns två bakgrundskartor att välja mellan: - Stockholmskarta med grå nedtonade linjer - förvald neutral karta för att ge största tydlighet för klassificeringarna - Ortofoto (flygbild tagen rakt uppifrån) 3. Sök reda på fastigheten genom att använda zoom- och förflyttningsverktygen (sid 3) eller sökverktygen Fastighetsökning/Adressökning alternativt Fastighetsfråga/Adressfråga (sid 4 respektive 5). Läs mer om klassificeringssystemet på

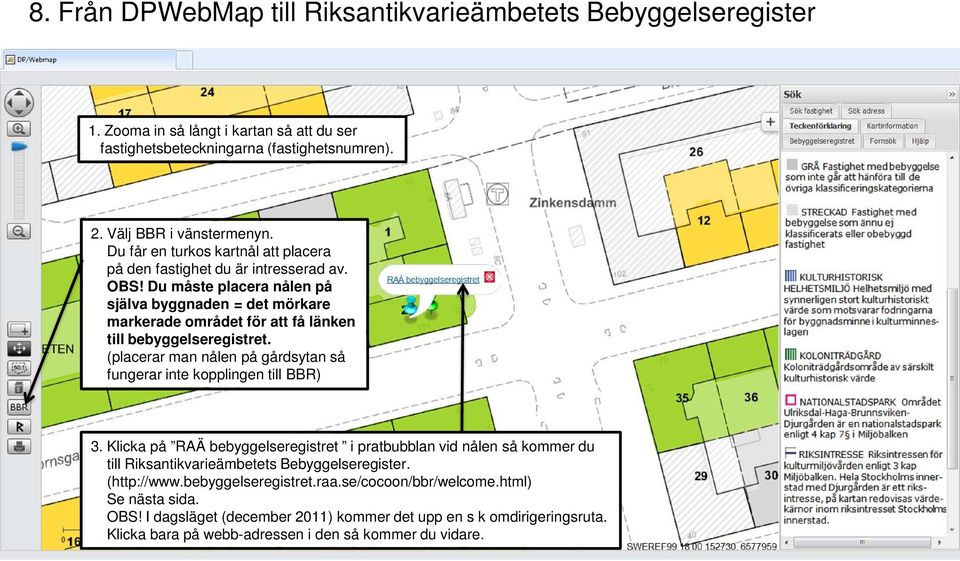

8 8. Från DPWebMap till Riksantikvarieämbetets Bebyggelseregister 1. Zooma in så långt i kartan så att du ser fastighetsbeteckningarna (fastighetsnumren). 2. Välj BBR i vänstermenyn. Du får en turkos kartnål att placera på den fastighet du är intresserad av. OBS! Du måste placera nålen på själva byggnaden = det mörkare markerade området för att få länken till bebyggelseregistret. (placerar man nålen på gårdsytan så fungerar inte kopplingen till BBR) 3. Klicka på RAÄ bebyggelseregistret i pratbubblan vid nålen så kommer du till Riksantikvarieämbetets Bebyggelseregister. ( Se nästa sida. OBS! I dagsläget (december 2011) kommer det upp en s k omdirigeringsruta. Klicka bara på webb-adressen i den så kommer du vidare.

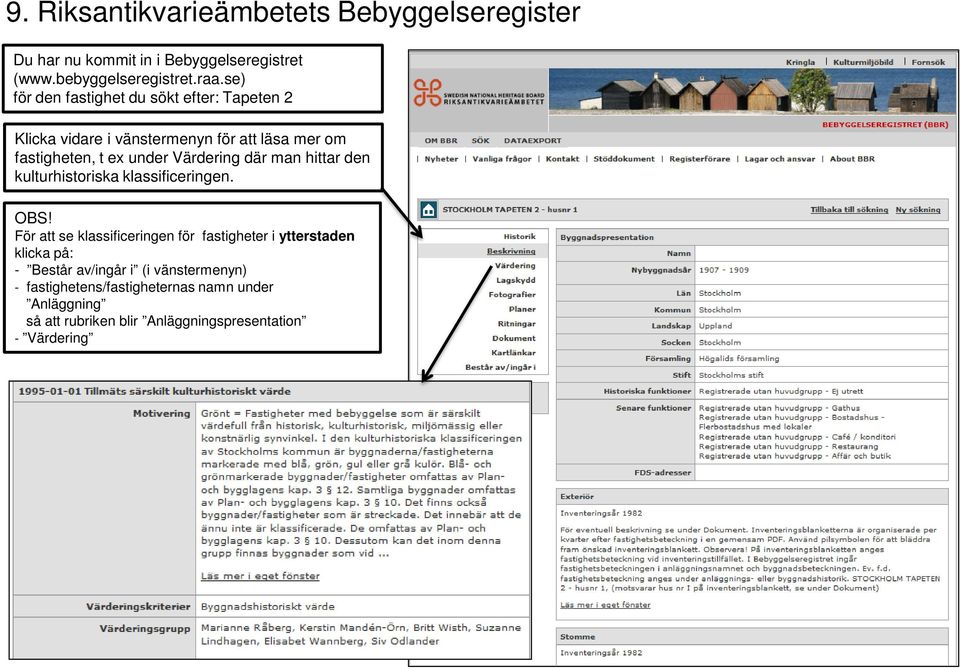

9 9. Riksantikvarieämbetets Bebyggelseregister Du har nu kommit in i Bebyggelseregistret ( för den fastighet du sökt efter: Tapeten 2 Klicka vidare i vänstermenyn för att läsa mer om fastigheten, t ex under Värdering där man hittar den kulturhistoriska klassificeringen. OBS! För att se klassificeringen för fastigheter i ytterstaden klicka på: - Består av/ingår i (i vänstermenyn) - fastighetens/fastigheternas namn under Anläggning så att rubriken blir Anläggningspresentation - Värdering

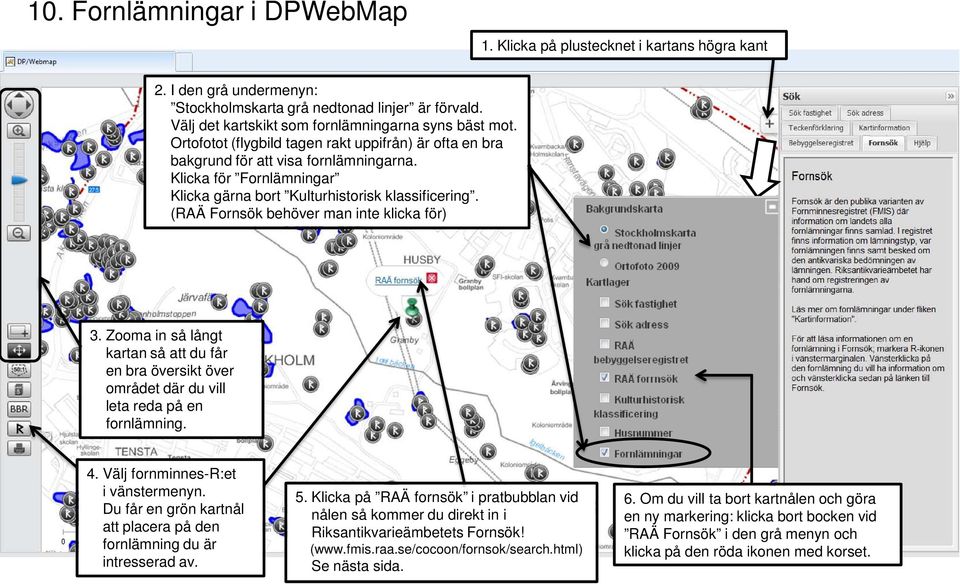

10 10. Fornlämningar i DPWebMap 1. Klicka på plustecknet i kartans högra kant 2. I den grå undermenyn: Stockholmskarta grå nedtonad linjer är förvald. Välj det kartskikt som fornlämningarna syns bäst mot. Ortofotot (flygbild tagen rakt uppifrån) är ofta en bra bakgrund för att visa fornlämningarna. Klicka för Fornlämningar Klicka gärna bort Kulturhistorisk klassificering. (RAÄ Fornsök behöver man inte klicka för) 3. Zooma in så långt kartan så att du får en bra översikt över området där du vill leta reda på en fornlämning. 4. Välj fornminnes-r:et i vänstermenyn. Du får en grön kartnål att placera på den fornlämning du är intresserad av. 5. Klicka på RAÄ fornsök i pratbubblan vid nålen så kommer du direkt in i Riksantikvarieämbetets Fornsök! ( Se nästa sida. 6. Om du vill ta bort kartnålen och göra en ny markering: klicka bort bocken vid RAÄ Fornsök i den grå menyn och klicka på den röda ikonen med korset.

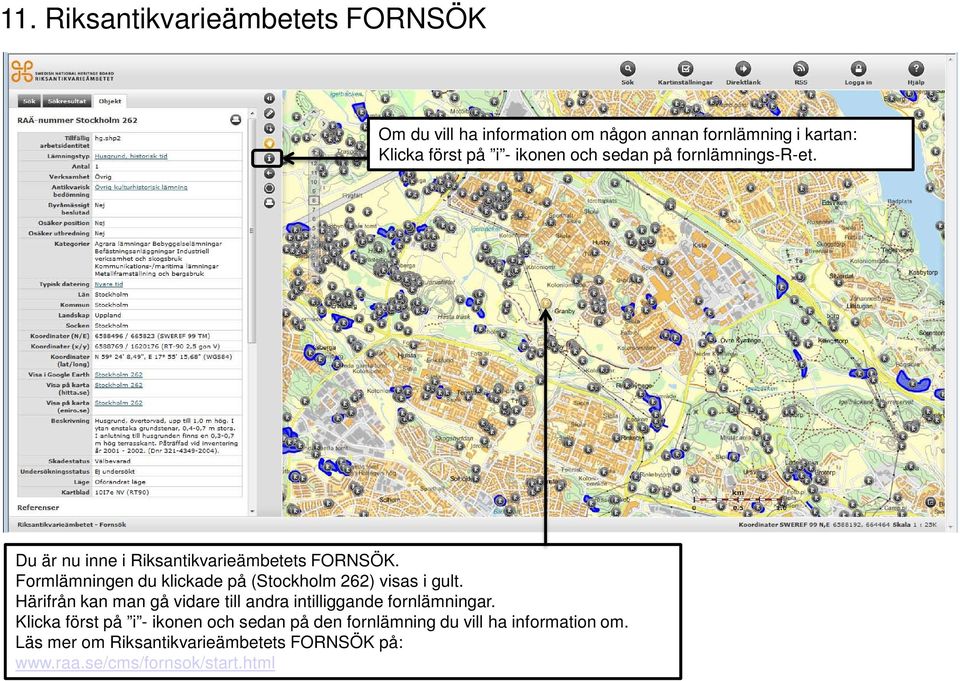

11 11. Riksantikvarieämbetets FORNSÖK Om du vill ha information om någon annan fornlämning i kartan: Klicka först på i - ikonen och sedan på fornlämnings-r-et. Du är nu inne i Riksantikvarieämbetets FORNSÖK. Formlämningen du klickade på (Stockholm 262) visas i gult. Härifrån kan man gå vidare till andra intilliggande fornlämningar. Klicka först på i - ikonen och sedan på den fornlämning du vill ha information om. Läs mer om Riksantikvarieämbetets FORNSÖK på:

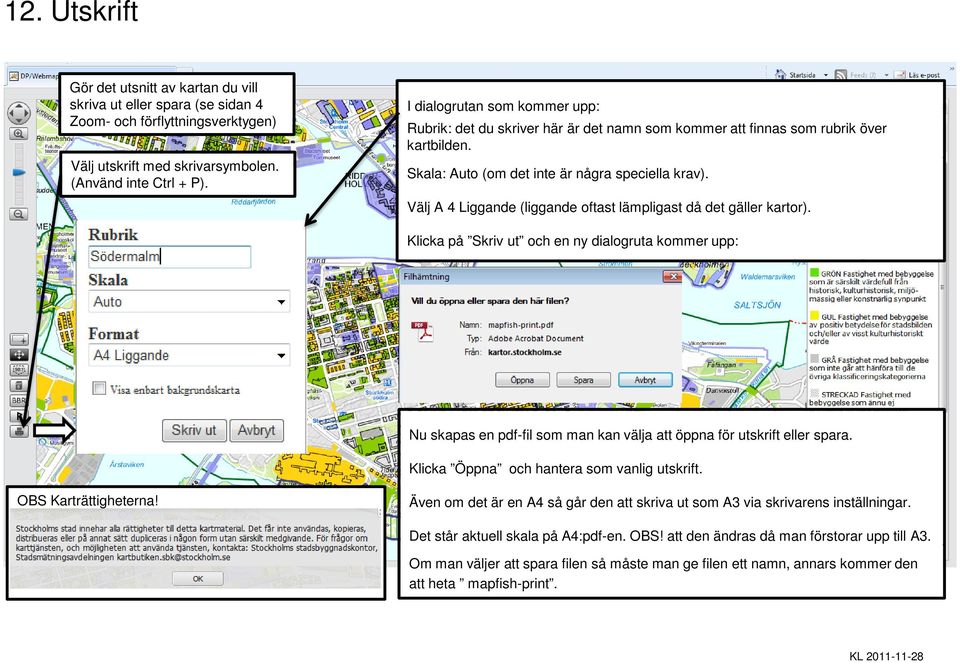

12 12. Utskrift Gör det utsnitt av kartan du vill skriva ut eller spara (se sidan 4 Zoom- och förflyttningsverktygen) I dialogrutan som kommer upp: Välj utskrift med skrivarsymbolen. (Använd inte Ctrl + P). Skala: Auto (om det inte är några speciella krav). Rubrik: det du skriver här är det namn som kommer att finnas som rubrik över kartbilden. Välj A 4 Liggande (liggande oftast lämpligast då det gäller kartor). Klicka på Skriv ut och en ny dialogruta kommer upp: Nu skapas en pdf-fil som man kan välja att öppna för utskrift eller spara. Klicka Öppna och hantera som vanlig utskrift. OBS Karträttigheterna! Även om det är en A4 så går den att skriva ut som A3 via skrivarens inställningar. Det står aktuell skala på A4:pdf-en. OBS! att den ändras då man förstorar upp till A3. Om man väljer att spara filen så måste man ge filen ett namn, annars kommer den att heta mapfish-print. KL
