1

2 Innehållsförteckning Inledning 2 Övre verktygsfältet 2 Sökfält 2 Sökresultat 2 Avancerad sökning 3 Projekt 5 Ditt konto 5 Nedre verktygsfält 6 Zoomnivå 6 Översiktskarta 6 Legender 7 Fullskärmsläge 7 Guide 7 Verktygsfält vänster 8 Överliggande lager 8 Baskartor 8 Egna lager 8 Skapa nytt vektorlager 9 Hantera vektorlager 10 Lagerstil 11 Datafält 11 Redigera geometri 12 Kopiering av geometri 12 Skapa nytt rasterlager 13 Hantera rasterlager 13 Bilder 14 Importera rasterbilder 14 Beräkna rutt 14 Mätning 15 Exportera karta 16 Exportera karta Bild 17 Exportera karta PDF 18 Exportera karta Vektorlager 19 Exportera karta Specialbeställningar 19 Hämta fastighetsinformation 20 Urval 20 Fastigheter 21 Bekräfta köp 21 1

3 Inledning Tack för att du har valt att använda OptiWay GIS Online. Manualen går igenom samtliga funktioner med beskrivande text samt tillhörande bilder för att ge en så tydlig bild som möjligt av hur programmet fungerar. Är det något du undrar över är du välkommen att kontakta vår support på eller Övre verktygsfältet Sökfält Här kan du söka efter fastigheter, adresser, koordinater m.m. Vid sökning av fastighetsbeteckning krävs att du skriver i följande ordning: Kommun, Trakt, Blockenhet. Till exempel Kristianstad Hammar 5:3. (Figur 1. Sökfält) Sökresultat Sökresultaten visas i en lista där du kan välja mellan att lägga till samtliga träffar i ditt urval (för mer information om urval se sida 20 samt figur 53) eller välja att visa alla de olika alternativen, samt en möjlighet att välja en adress. (Figur 2. Sökresultat) 2

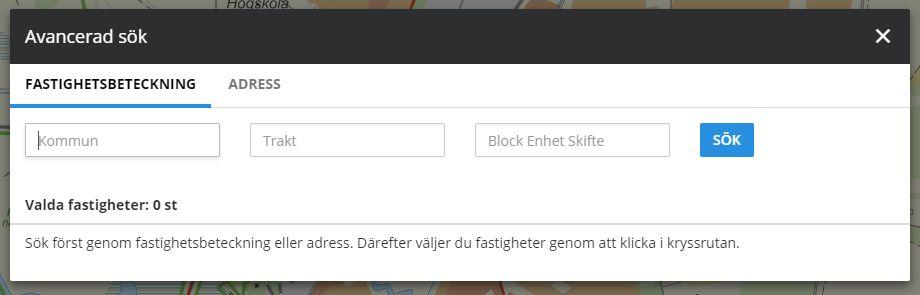

4 Avancerad sökning Avancerad sökning finns som alternativ om du inte har fullständig information eller om du önskar en längre lista över fastighetsförslag. För att få fram dialogrutan för avancerad sökning klickar du på pluset i sökrutan och då får du fram en dialogruta enligt figur 3. (Figur 3. Avancerad sökning) Använd avancerad sökning genom att skriva in fastighetsbeteckning eller adress. Du får sedan fram en lista med flera förslag beroende på angivna uppgifter. Sedan har du möjlighet att välja de fastigheter du vill se på kartan, figur 4. Klicka i kryssrutorna och klicka sedan på knappen Visa valda på karta. (Figur 4. Resultat av avancerad sökning) 3

5 När du har valt att visa fastigheterna på kartan samlas dina valda fastigheter i en lista som visas till höger på kartan, figur 5. Samtliga fastigheter blir markerade på kartan i form av en blå pin. Önskar du ta bort enstaka fastigheter klickar du på soptunnan som visas jämte den fastighet du vill ta bort. Om du önskar att göra om din sökning kan du klicka på ta bort alla. Fastigheterna visas då inte längre på kartan och försvinner från din sökhistorik under avancerad sökning. Önskar du att lägga till fler fastigheter så finns din tidigare sökning kvar som historik i dialogrutan för avancerad sökning. Klicka då på knappen Sök mer för att få fram dialogrutan på nytt och lägg till önskade fastigheter. När du är klar med din sökning klickar du på knappen Markera för selektering och dina sökningar visas med orange markering på kartan samt samlas i ditt urval (sida 20) för köp. (Figur 5. Dina val från avancerad sökning) 4

6 Projekt Här väljer du vilket projekt dina köp ska kopplas till. Du ser dina egna projekt samt de projekten som har blivit delade med dig. Längst ned i listan kan du lägga till ett nytt projekt, vilket öppnar en ny dialogruta för Skapa projekt. Här får du möjligheten att döpa ditt projekt, lägga till ett Kostnadsställe/ referens samt välja om projektet ska vara personligt, delas med din avdelning eller hela företaget. (Figur 6. Projekt) (Figur 7. Skapa projekt) Ditt konto Klicka här för att få tillgång till användarvillkor, se en översikt över dina hämtningar, manual samt alternativet att logga ut. Under dina hämtningar får du en översikt samt möjligheten att hämta filerna. (Figur 8. Ditt konto) (Figur 9. Dina hämtningar) 5

7 Nedre verktygsfält I det nedre verktygsfältet hittar du följande symboler: (Figur 10. Nedre verktygsfält) Zoomnivå Zooma in eller ut i kartan med hjälp av dessa knappar. (Figur 11. Verktyg för zoom) Klicka på siffran som symboliserar den zoomnivå du befinner dig på för att öppna slidern. Dra punkten till önskad zoomnivå. Klicka på plusknappen för att zooma in i kartan och klicka på minusknappen för att zooma ut i kartan. Översiktskarta Genom att aktivera detta verktyg får du fram en miniatyrversion av översiktskartan till vänster. (Figur 12. Verktyg för aktivering av översiktskartan) Du kan använda denna till att se var i landet du befinner dig med hjälp av den röda rutan. För att förflytta dig snabbt över ett stort område kan du göra det med hjälp av detta verktyg. Klicka på den röda rutan och dra till den position du vill orientera dig till. Rutans storlek ändras beroende på din zoomnivå. Alltså om du befinner dig på nivå 16 är rutan mindre, figur 13 och om du befinner dig på nivå 9 är rutan större, figur (Figur 13. Översiktskartan i nivå 16) (Figur 14. Översiktskartan i nivå 9)

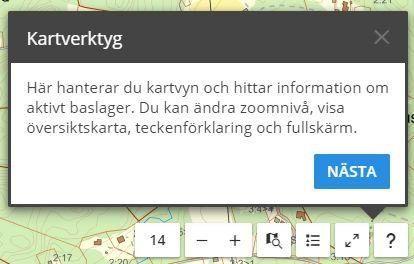

8 Legender Klicka här för att få tillgång till en lista över samtliga legender i kartan. (Figur 15. Legender) Fullskärmsläge Med detta verktyg aktiverar du fullskärmsläge för programmet. För att avsluta, tryck på Escape på ditt tangentbord eller tryck en gång till på ikonen Fullskärmsläge. (Figur 16. Fullskärmsläge) Guide Här aktiverar du den inbyggda guiden som visar dig runt i programmet. Denna guide dyker upp när du loggar in för första gången, men går att komma åt här om du behöver lite hjälp. (Figur 17. Guide) 7

9 Verktygsfält vänster Överliggande lager Längst ned i det vänstra verktygsfältet hittar du 2 lagerverktyg. För att komma åt överliggande lager klickar du på symbolen längst ned. Du får då fram en slide med dina lager, de som du själv har skapat samt lager som delas med dig. Dessa har du möjlighet att tända för att se dem på kartan. (Figur 18. Överliggande lager) Baskartor Här kan du se de baskartor som finns tillgängliga för dig. Den baskarta som visas när du loggar in i programmet är fastighetskartan och för att ersätta denna med en annan baskarta klickar du på den du önskar. (Figur 19. Baskartor) Egna lager Egna lager används till exempel för import av shapefiler till programmet. Klicka på egna lager för att öppna menyn till höger. Här får du upp de lager som finns att välja mellan. De lager som du själv har skapat samt lager som delas med dig. Här får du även valet att skapa ett nytt tomt lager samt om du vill ladda upp en fil genom Importera lager. (Figur 20. Egna lager) 8

10 Skapa nytt vektorlager När du skapar ett nytt tomt vektorlager fyller du i följande uppgifter: Vilket namn lagret ska ha, vilket projekt det ska kopplas till, vilken lagertyp du behöver samt vilken storlek ditt lager kräver. De filerna som programmet stödjer för vektor är Esri Shape och AutoCAD DXF. (Figur 21. Nya lager) (Figur 22. Nytt vektorlager) 9

11 Hantera vektorlager Om du valt nytt vektorlager får du upp ett antal olika alternativ, figur 23. Under hantera ser du hur mycket utrymme du har kvar. Du kan ändra vilket projekt lagret ska vara kopplat till. Om du önskar att hämta data från ditt lager i form av Shape eller AutoCAD DXF kan du göra det under Hämta. Önskar du att andra ska ha möjlighet att ta del av ditt lager, klicka på knappen Börja Dela så kan samtliga användare på ditt företag använda lagret. I figur 23 visas knappen Sluta Dela. Ta bort lager finns endast som alternativ om det är du som har skapat lagret. Tar du bort lagret så syns det inte längre för de du delat det med. Lagret går inte att återskapa. Full utbredning innebär att kartan förflyttas till den plats i Sverige där du har ritat ut en geometri eller importerat data. Har du gjort detta över ett större område, zoomar kartan automatiskt till en nivå där du har full översikt över ditt lager. Du kan ersätta alla tidigare geometrier i ditt lager genom att klicka på importera data till lager (figur 23). OBS, dina tidigare geometrier i detta lager kommer att raderas. (Figur 23. Hantera vektorlager) 10

12 Lagerstil Under lagerstil kan du redigera utseendet på dina geometrier som används i lagret. (Figur 24. Lagerstil vektor) Datafält Datafält är kopplat till dina geometrier och fungerar som kategorier där du sedan sätter värden på de enskilda geometrierna. (Figur 25. Datafält) För att sätta ett personligt värde för din geometri, klicka på den geometri du önskar att redigera och välj verktyget Redigera Värde som är den andra symbolen från vänster, figur 26. (Figur 26. Redigera värde) Du får då fram en dialog med en lista av de datafält du tidigare skapat. Till skillnad från datafält, är värdena personliga för varje individuell geometri. Datafälten samt värdena följer med som shape-information vid hämtning av geometrierna. (Figur 27. Redigera värde) 11

13 Redigera geometri När du klickar på din geometri får du fram ett litet verktygsfält för den geometrin. Du har möjlighet att redigera geometri, redigera värde, kopiera eller ta bort. Klicka på pennan för att redigera din geometri, du kan flytta, förstora eller förminska. (Figur 28. Redigera geometri) För att sätta en text på din geometri, använd symbolen som visas i, figur 29. Texten placeras sedan i mitten av din geometri, figur 30. (Figur 29. Redigera geometri) (Figur 30. Redigera geometri) För att kopiera din geometri, använd symbolen som visas i, figur 31. (Figur 31. Kopiera geometri) 12

14 För att ta bort din geometri, använd soptunnan, figur 32. (Figur 32. Ta bort geometri) För att stänga verktygsfältet, klicka på krysset, figur 33. (Figur 33. Stäng verktygsfält) Kopiering av geometri När du har kopierat din geometri får du fram en flik som visar att du har 1 objekt i ditt urklipp, figur 34. Du kan sedan klistra in din kopierade geometri i dina egna lager eller under Fastigheter. (Figur 34. Urklipp) Skapa nytt rasterlager När du skapar ett nytt tomt rasterlager fyller du i följande uppgifter: Vilket namn lagret ska ha, vilket projekt det ska kopplas till, vilken lagertyp du behöver samt vilken storlek ditt lager kräver. (Figur 35. Nytt rasterlager) 13

15 Hantera rasterlager När du har valt att skapa ett nytt rasterlager får du fram två olika alternativ enligt figur 36. Under fliken Hantera ser du hur mycket utrymme du har kvar. Du kan ändra vilket projekt lagret ska vara kopplat till. Önskar du att andra ska ha möjlighet att ta del av ditt lager, klicka på knappen Börja Dela så kan samtliga användare på ditt företag använda lagret. Ta bort lager finns endast som alternativ om det är du som har skapat lagret. Tar du bort lagret så syns det inte längre för de du delat det med. Lagret går inte att återskapa. Full utbredning innebär att kartan förflyttas till den plats i Sverige där du har importerat data. Har du gjort detta över ett större område, zoomar kartan automatiskt till en nivå där du har full översikt över ditt lager. (Figur 36. Hantera rasterlager) Bilder Under fliken Bilder får du en översikt över de bilder du har laddat upp i lagret. Du har möjlighet att ta bort bilderna genom att klicka på soptunnan till höger om vardera bild. Genom att klicka på en av bilderna kommer kartan att flytta sig till den plats där bilden är placerad. Klicka på knappen Ladda upp ny bild för att ladda upp ytterligare bilder. (Figur 37. Rasterbild) Importera rasterbilder För att importera en koordinatsatt rasterbild behöver du tre filer enligt figur 38. En projektionsfil (prj), en bildfil (JPEG/PNG) samt en världsfil (pgw/jgw). Dra in filerna i programmet eller bläddra bland dina filer på datorn genom att klicka på bläddra. 14

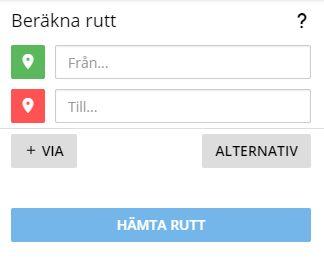

16 (Figur 38. Importera rasterbild) Beräkna rutt För att beräkna längden av en rutt väljer du detta verktyg, figur 39. Du får då fram en ruta till höger enligt, figur 39 nedan. (Figur 39. Beräkna rutt) För att beräkna din rutt skriver du in minst 2 olika adresser, alternativt att klicka på den gröna eller röda symbolen för att själv placera ut en plats på kartan. Du kan lägga till flera olika via-punkt som innebär att rutten anpassas till dessa punkter som du vill att din rutt ska mäta efter. Denna pin ses som blå, figur 41. Under alternativ hittar du ett val för bärighetsklass. Här kan du välja att anpassa rutten utefter BK-1, BK-2 eller BK-3. (Figur 41. Via-punkt) (Figur 40. Hämta rutt) 15

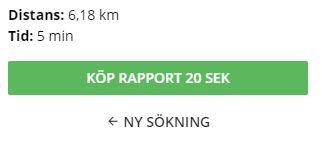

17 När du är nöjd med din sökning eller utplacering, klicka på Hämta rutt för att få den markerad på kartan. Du får då en rutt för punkt A, punkt B samt via-punkt 1, 2 osv. Under ruttberäkning visas distans, tid samt om du vill köpa en rapport eller göra en ny sökning, figur 42. (Figur 42. Resultat av ruttoptimering) Mätning (Figur 43. Mätning) Mätningsverktyget består av 4 olika geometrier som du kan använda. Polygon mäter omkrets samt area. Linje mäter längd. Cirkel mäter radie, omkrets samt area. Pilen står för höjdmätning och görs genom att klicka i kartan och placera ut en punkt på den plats du vill mäta höjden. Längst ned hittar du funktionen för kopiera. Exportera karta När du ska hämta en kartbild har du följande 4 sätt att välja mellan: Hämtning för PDF, bild över hela området som visas på skärmen, markering med hjälp av kvadrat eller markering med hjälp av polygon. När du sedan är nöjd med ditt område, klicka på den blå pilen, figur 45, för att komma vidare till val av export, figur 46. (Figur 44. Hämta karta) (Figur 45. Export) Du får sedan fram en dialogruta enligt figur 46. Här får du tre olika alternativ att välja mellan. 16

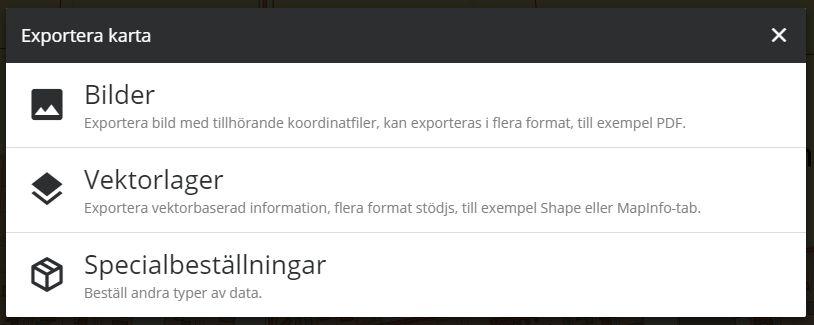

18 (Figur 46. Val av export) Exportera karta Bild (Figur 47. Exportera bild) Vid bildexport får du upp dialogrutan, figur 47, där har du möjlighet att redigera format, koordinatsättning, skallinjal samt speciallager. Den gula rutan i det övre högra hörnet indikerar att det finns fler inställningar att använda om du önskar att anpassa bilden ytterligare, figur 48. Du kan välja storlek på bilden som nu visas som Mellan. 17

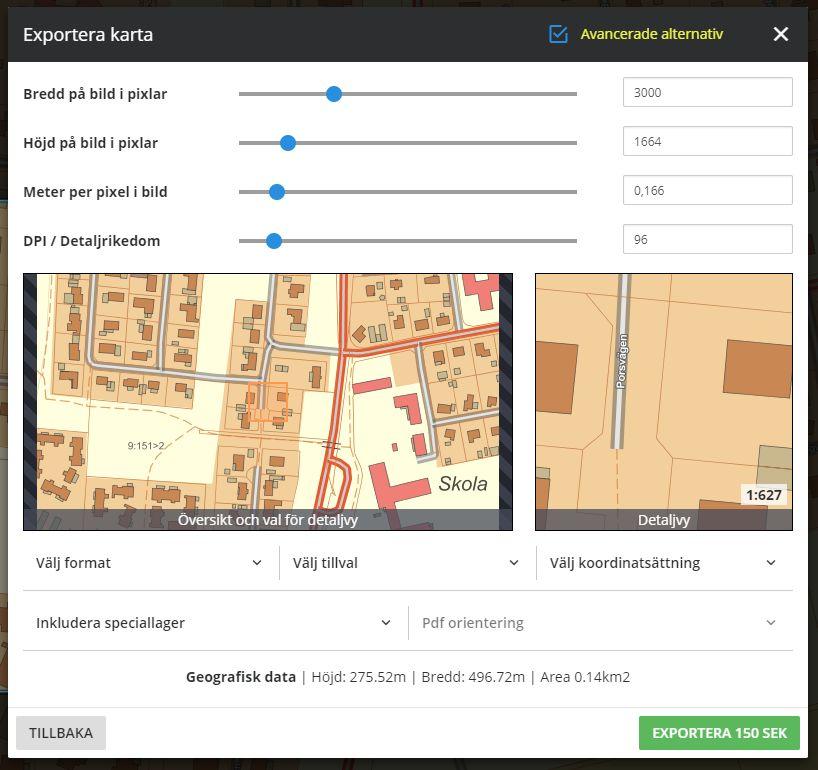

19 (Figur 48. Avancerade alternativ) Den röda rutan visar de utökade alternativen du får tillgång till när du aktiverar Avancerade alternativ. Här kan du anpassa bilden i form av pixlar, skala samt detaljrikedom. Exportera karta PDF Denna funktion anpassar bilden till PDF-format. Du kan välja att bilden ska visas i landskapsvy eller porträttvy samt skala 1: ditt val av skala, figur 49. Kvadraten anpassas automatiskt utefter landskap eller porträtt samt ditt val av skala. Klicka och dra i mittpunkten för att flytta rutan. (Figur 49. Hämtning av PDF) 18

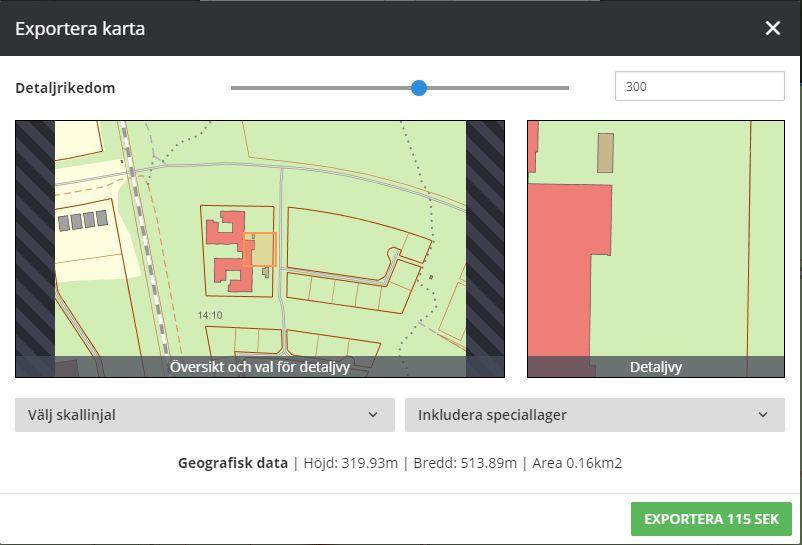

20 När du är nöjd med din bild klickar du på den blå pilen enligt, figur 45, och kommer då vidare till nästa steg, figur 50. (Figur 50. Export av PDF) För export av PDF finns det inte lika många anpassningsval som för bildexport. Här kan du välja att lägga till skallinjal samt speciallager. Du får även möjlighet att anpassa detaljrikedom. Exportera karta Vektorlager (Figur 51. Exportera vektor) Om du önskar att hämta en vektorkarta har du möjlighet till att hämta din kartbild i fastighetskartan Shape-format. 19

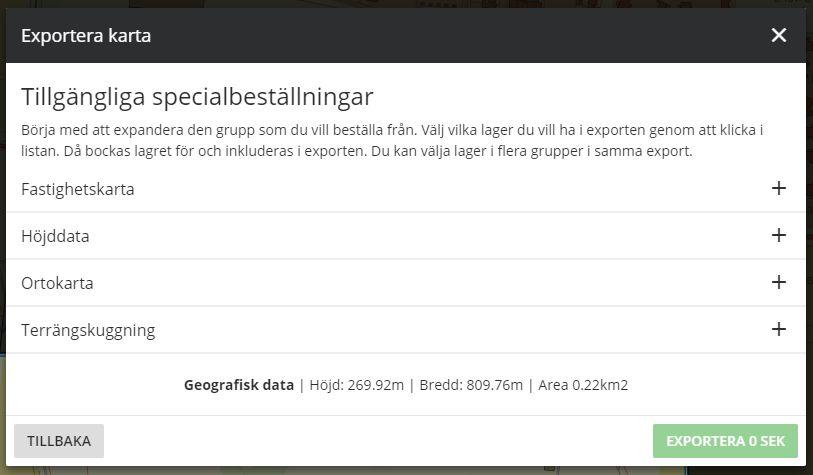

21 Exportera karta Specialbeställningar (Figur 52. Specialbeställningar) Du har även möjlighet att göra en specialbeställning om du önskar någon av följande format. Du väljer vilken typ av bild du vill beställa och det skapas då en specialbeställning hos oss. Behandling av specialbeställningar sker normalt inom 1-2 arbetsdagar. 20

22 Hämta fastighetsinformation När du ska hämta fastighetsinformation kan du göra det på 5 olika sätt. Du kan använda dig av punktgeometrin för att välja enskilda fastigheter. Linje med buffertzon ger dig möjlighet att dra en linje och sedan lägga till ett värde till höger samt till vänster. Markera fastigheter med hjälp av en linje. För att välja större områden med fastigheter finns det möjlighet att använda polygon eller cirkel. När du är klar med en geometri trycker du på den gröna bocken och du kan sedan välja en annan geometri att använda för att selektera ytterligare fastigheter. (Figur 53. Geometrier för fastigheter) Urval För att hämta fastighetsinformation använder du dig av geometrierna från, figur 53. De geometrierna du använder för att selektera fastigheter samlas i ditt urval enligt, figur 54. De listas utefter vardera geometri du använder. Alltså en linje blir linje 1 och nästa blir linje 2. Önskar du att ta bort en geometri klickar du på papperskorgen. Önskar du att endast redigera den klickar du på pennan. För att börja om med din selektering klickar du på ta bort alla. När du är klar med din selektering är det dags att välja vilken typ av rapport du vill hämta. Klicka på Rapport för att öppna en dialog där du kan välja en annan rapporttyp. (Figur 54. Urval) Välj vilket format du vill ha på din rapport. Sist kan du välja att hämta en tillhörande kartbild över det område där du har selekterat fastigheterna. När du är klar, klickar du på köp för att komma vidare till Bekräfta köp, se sida

23 Fastigheter Dina fastigheter listas enligt, figur 55. Boxarna är till för om du önskar att bocka av enskilda fastigheter som du inte vill ha med i din rapport. För att filtrera fastigheterna i din sökning klickar du på Filter. Du får då upp en dialog enligt, figur 56, där ser du de alternativ som finns att välja mellan när du önskar att filtrera din fastighetssökning. (Figur 55. Fastigheter) (Figur 56. Filtrering av fastigheter) Bekräfta köp Efter att du är klar med dina val av fastigheter får du till sist en dialog där du ska bekräfta ditt köp, Figur 57. (Figur 57. Bekräfta köp) Här visas antalet fastigheter, vilken rapporttyp du har valt samt format och pris. Du får även chansen att dubbelkolla om valt projekt är rätt och ändra till ett annat om det inte skulle stämma. När du känner dig klar och alla uppgifter är rätt, tryck på ACCEPTERA för att genomföra köpet. 22
