1 Användarmanual icad Arkiv Ett webbaserat ritningsarkiv från Astacus Användarmanual för icad Arkiv Ver 1.2 1

2 Förutsättningar: icad är ett digitalt ritningsarkiv som hanteras via ett webbgränssnitt. Ritningsarkivet är plattformsoberoende och fungerar i Windows, Mac OS X, Linux och Android. Inloggning sker via Astacus hemsida Klicka på Kundinloggning och välj - icad Arkiv i undermenyn. Logga in med den inloggning du erhållit från din admin. Har du glömt din inloggning kan du få en ny av din admin. 2

3 Att söka: Efter inloggning kommer du direkt till söksidan där du söker efter dina ritningar. Enkel sökning i arkivet: Text/siffror som skrivs här eftersöks i hela ritningsarkivet oavsett i vilket fält det finns registrerat. Avancerad sökning i arkivet: Här söker man mer specifikt och kan ange flera olika parametrar/sökbegrepp för att få en så kort träfflista som möjligt. Ett till tre sökbegrepp kan väljas samtidigt. Samtliga sökfält är fritextfält och hittar den text (siffror) som finns i databasen på respektive sökbegrepp. Det finns inget krav på att den text man söker efter skall börja på det man skriver. 3

4 Sökresultat: Nedan visas träfflistan där sökningen gjorts efter Fastigheter som innehåller Mård och Hus F samt disciplin E. Träfflistan visar Filnamnet med filändelse Registrerade sökbegrepp Genom att klicka på filnamnet så öppnas filen i en separat viewer. Cad-filer med flera layouter visas på två rader i träfflistan. Du hämtar en pdf med samtliga layouter genom att klicka på filen döpt enlig principen xxxxxxx_dwg.pdf. Under rubriken Markera alla återfinns två symboler. Symbolen med disketten är till för att ladda hem originalfilen. Symbolen med plusset (+) visar alla sökbegrepp som finns registrerade för denna fil. Genom att klicka på rubriken kan man sortera sökresultatet i bokstavsordning. I resp kolumn visas endast ett begränsat antal tecken. Genom att hålla muspekaren över texten visas allt som finns registrerat. 4

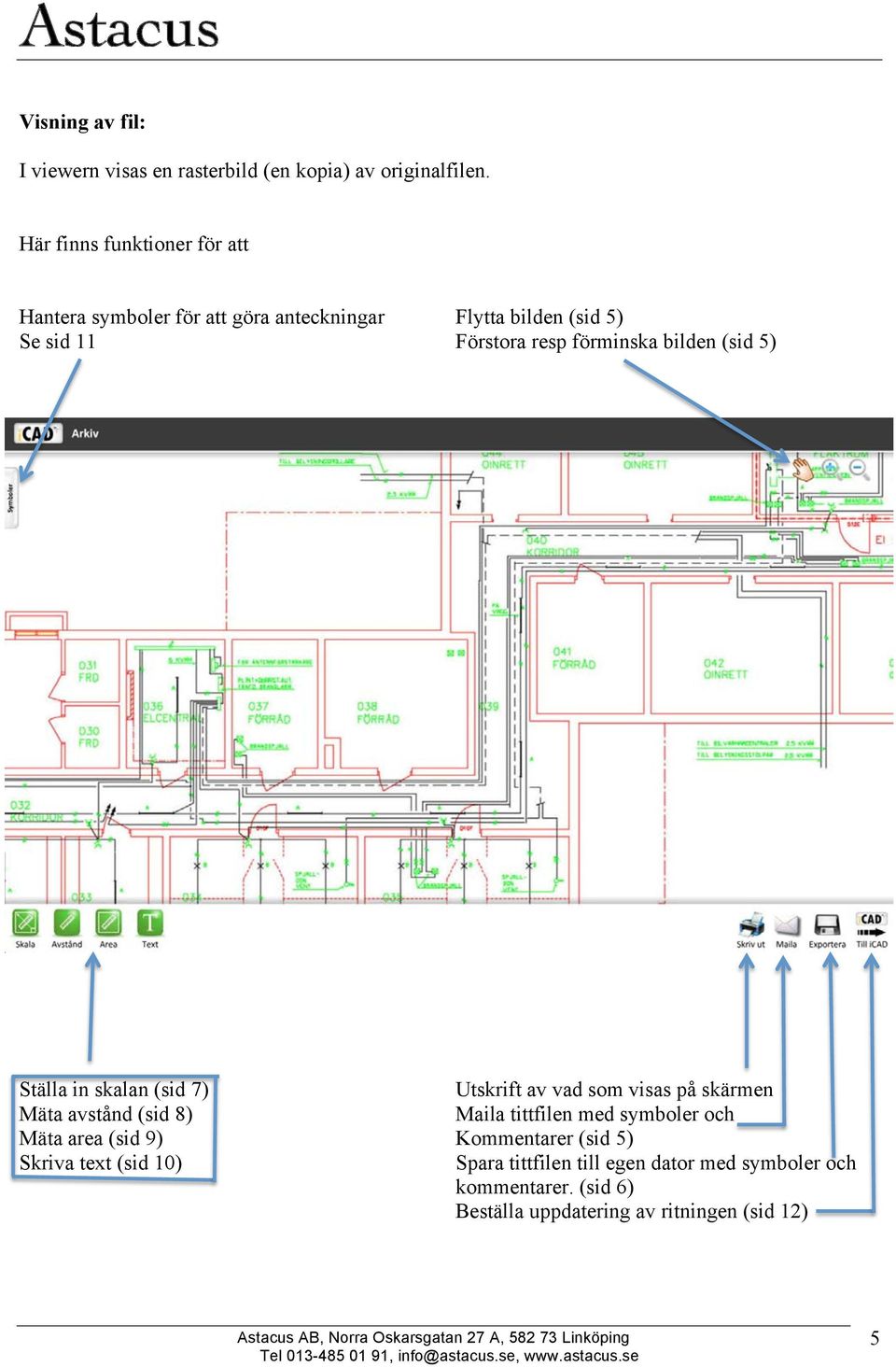

5 Visning av fil: I viewern visas en rasterbild (en kopia) av originalfilen. Här finns funktioner för att Hantera symboler för att göra anteckningar Flytta bilden (sid 5) Se sid 11 Förstora resp förminska bilden (sid 5) Ställa in skalan (sid 7) Mäta avstånd (sid 8) Mäta area (sid 9) Skriva text (sid 10) Utskrift av vad som visas på skärmen Maila tittfilen med symboler och Kommentarer (sid 5) Spara tittfilen till egen dator med symboler och kommentarer. (sid 6) Beställa uppdatering av ritningen (sid 12) 5

6 Flytta ritningen. Klicka på handen. Håll sedan nere vänster musknapp någonstans i ritningen och drag. Zooma in/ut i ritningen Klicka på + resp symbolen och ritningen ändrar storlek så länge som knappen är nedtryckt. Skicka en ritning via mail Klicka på symbolen maila. Servern förbereder mailet och följande visas på skärmen: Efter att ovanstående bild har försvunnit kan skärmen bli vit en liten stund innan nedanstående bild på ritningen visas, och du har möjlighet att ange vart ritningen ska skickas. 6

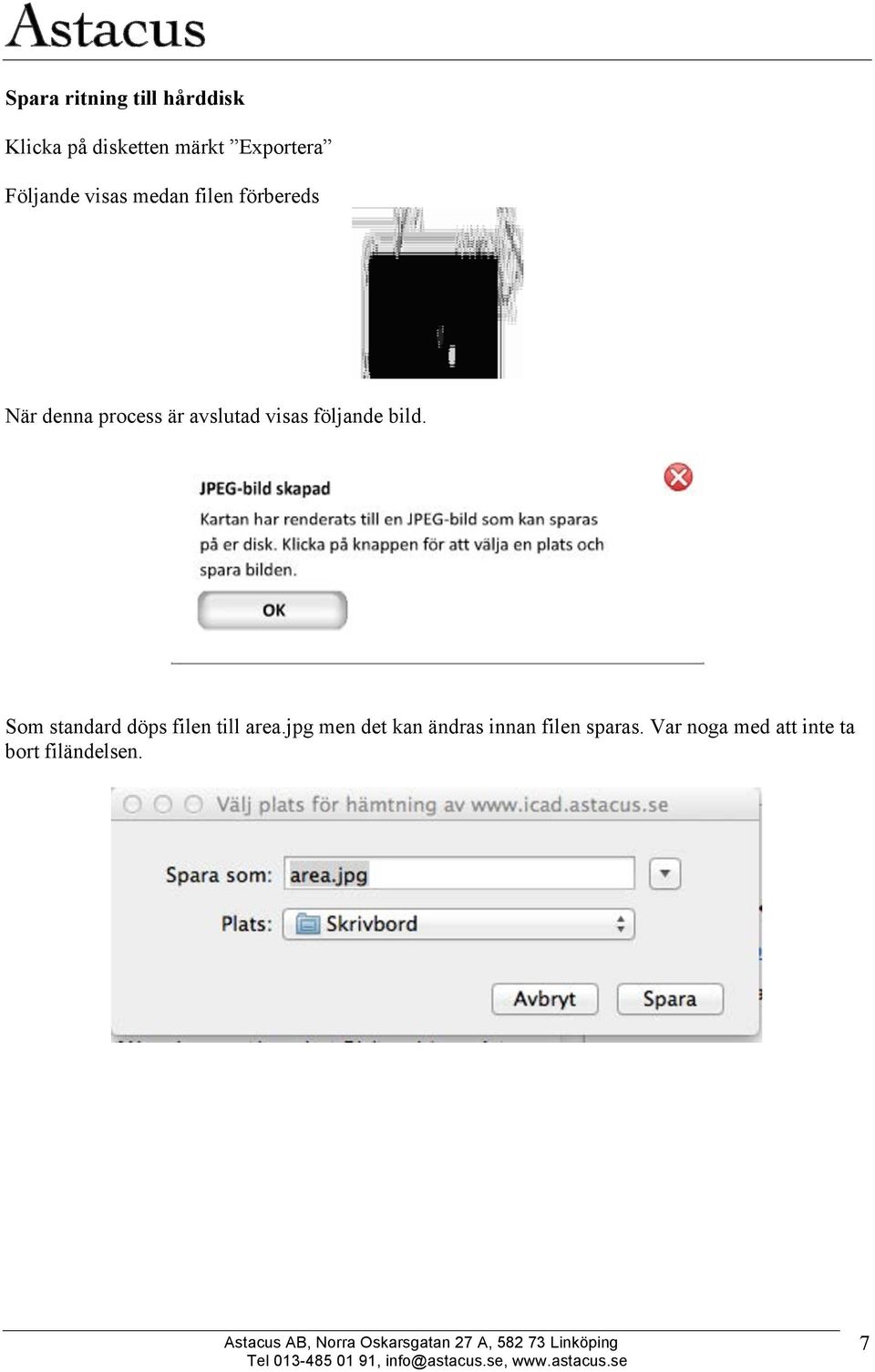

7 Spara ritning till hårddisk Klicka på disketten märkt Exportera Följande visas medan filen förbereds När denna process är avslutad visas följande bild. Som standard döps filen till area.jpg men det kan ändras innan filen sparas. Var noga med att inte ta bort filändelsen. 7

8 Ställ in skala: Klicka på Skala Följande fönster visas: Klicka OK och markera två punkter vars avstånd är känt. När detta är gjort visas detta fönster och rätt antal cm ifylls. Gjord inställning visas på ritningen. 8

9 Mäta avstånd: Klicka på Avstånd Klicka på två punkter mellan vilka du vill veta avståndet. Resultatet visas omedelbart på skärmen. 9

10 Mäta area: Klicka på Area Markera hörnen i rummet/utrymmet du önskar mäta. Resultatet visas omedelbart på skärmen. Acceptera mätningen genom att klicka på bocken. Vill du göra om mätningen tar du bort den genom att klicka på krysset. Välj färg på det markerade området genom att klicka på den färgade cirkeln och markera önskad färg. 10

11 Skriva text: Klicka på Text En gul halvgenomskinlig Post-it-lapp dyker upp på skärmen. Post-it-lappen flyttas genom att man tar tag i överkanten på densamma. Den vidhängande markören kan röras oberoende av Post-it-lappen 11

12 Hantera symboler: icad Arkiv har ett antal symboler som kan användas för att markera olika saker som ska ändras på ritningen. Klicka på Symboler Listan med valda symboler visas. Genom att klicka på önskad symbol hamnar den i centrum av ritningen varifrån den kan placeras på önskad plats. Väl på plats kan symbolen roteras och storleksanpassas. 12

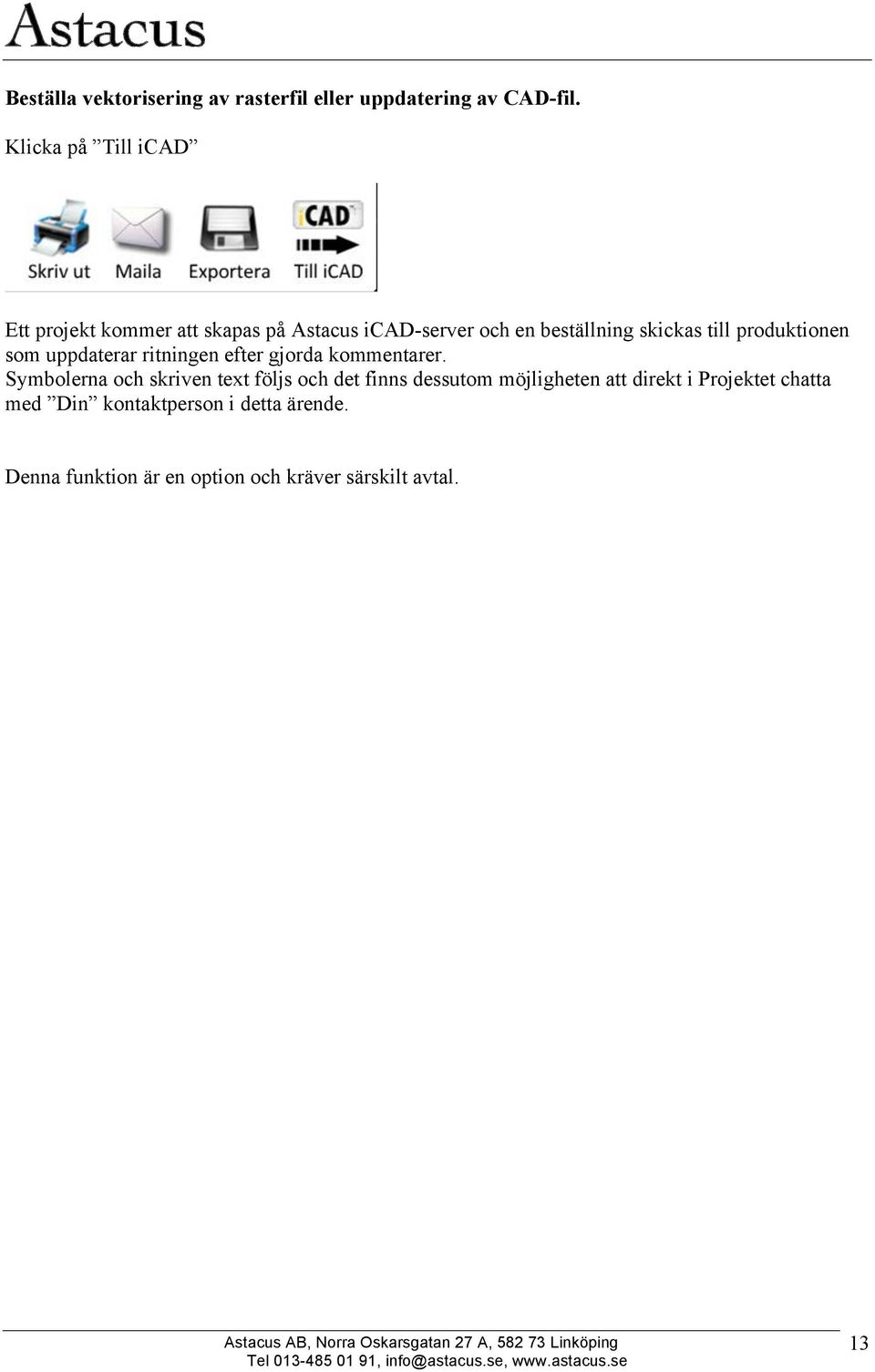

13 Beställa vektorisering av rasterfil eller uppdatering av CAD-fil. Klicka på Till icad Ett projekt kommer att skapas på Astacus icad-server och en beställning skickas till produktionen som uppdaterar ritningen efter gjorda kommentarer. Symbolerna och skriven text följs och det finns dessutom möjligheten att direkt i Projektet chatta med Din kontaktperson i detta ärende. Denna funktion är en option och kräver särskilt avtal. 13
