HJÄLP VISU-Schéma v2

Transkript

1 HJÄLP VISU-Schéma v2 En CD-ROM VISU-schéma motsvarar ett TM Elkopplingsscheman i pappersformat och alltså ett TM-nummerxxxx. Liksom för alla TM Elkopplingsscheman i pappersformat innehåller CD-ROM VISU- Schéma elkopplingsscheman för en viss bil från och med ett givet datum tills nästa CD-ROM kommer ut. ALLA CD-ROM VISU-Schéma måste ovillkorligen sparas. En ny CD-ROM ersätter inte den föregående. En CD-ROM för installation och utbildning finns för VISU-Schéma på CLIP. Man kan beställa CD-ROM-skivan med artikelnr: Det finns två versioner av VISU-: VISU-CD v1: CD:skivor utgivna från lanseringen av VISU i december 2002 fram till juli VISU-CD v2: CD-skivor utgivna efter juli CD-skivan v2 innehåller 2 tilläggsfunktioner: förenklad utskrift av A3-scheman på 2 A4-ark helskärmsläge 1/22

2 INNEHÅLLSFÖRTECKNING Användning...3 Beställningar...4 Beskrivning av satsen...4 Beställning...4 Hur ska man göra för att...?...5 Vad är det för skillnad mellan VISU-schéma-skivorna i version 1 och version Hur tar man reda på vilken version har?...5 Hur skriver man ut ett A3-schema i A4-format?...5 Hur man hittar rätt schema eller rätt benämning...10 Så tar du fram flera dokument samtidigt i VISU-Schéma...11 Hur man söker en komponent i komponentlistan...12 Så söker man ett ord i ett PDF-dokument...14 Hur man förstorar en del av ett schema...16 Hur visar man ett schema i helskärmsläge?...17 Så zoomar man ut och minskar schemats storlek...17 Hur stänger man eller går ur VISU-Schéma?...19 Frågor / Svar...20 Jag sätter in i läsaren, men ingenting händer...20 En blå bild visas på hela skärmen med ett meddelande som säger att du ska sätta in CD Nr Jag sätter in, programmet som öppnas är inte Netscape...20 Mitt lands flagga finns inte...20 Text kommer upp i form av en fyrkant / vit rektangel...20 Underliga tecken kommer upp i ett fönster...21 Ett felmeddelande visas, fel 404 eller Ett meddelande anger att Netscape inte hittar en fil...21 Ett meddelande visas som kan hänföras till möjliga säkerhetsproblem...21 Jag har en underlig text i fönstret...22 Mina scheman, benämningar eller dokument öppnas i ett nytt fönster...22 Jag klickar på en ikon eller en länk, men ingenting händer /22

3 1 Välj den rätta VISU-Schéma Användning april Sätt in i CLIP 3 Klicka på komponentnumret 4 Klicka på önskad ikon Schema Schema över jordanslutningar Övriga dokument Anvisningar 5 Klicka på raden för kriterier Komponentförteckning Kontaktscheman Säkringar och reläer VÄLJ ETT SCHEMA 3/22

4 Beställningar Beskrivning av satsen En enda pärm för alla bilar En förvaringsbox för pärmen En sats om 10 registerblad i bilarnas färger. När en ny bil introduceras skickar Renault ut den nya bilens registerblad. Ex : Megane II - Artikelnr : Beställning Följande artiklar kan beställas: Pärm - Artikelnr Sats med 10 registerblad - Artikelnr Installationsskivan /Utbildning - Artikelnr Installationshäftet - Artikelnr Häftet Megane II Artikelnr Häftet Scenic II Artikelnr /22

5 Hur ska man göra för att...? Vad är det för skillnad mellan VISU-schéma-skivorna i version 1 och version 2 CD-skivan v2 innehåller 2 tilläggsfunktioner: förenklad utskrift av A3-scheman på 2 A4-ark helskärmsläge Hur tar man reda på vilken version har? Igenkänning av en CD i version 1 VISU-skivorna i version 1 har inga särskilda markeringar. Identifiering av en CD version 2 eller 2.1 eller 2.2 CD VISU v2 eller v2.1 eller v2.2 identifieras med benämningen "v2" eller "v2.1" eller "v2.2" inskrivet vid sidan om produktionsdatumet längst ner på. Hur skriver man ut ett A3-schema i A4-format? Metoden skiljer sig åt beroende på CD-skivans version. 1) VISU-CD version 1 Minska schemats storlek till skärmens storlek 5/22

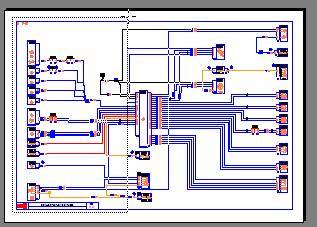

6 Klicka på textvalsverktyget, håll den vänstra musknappen nedtryckt Flytta musen till verktygsknappen och fortsätt att hålla den vänstra musknappen nedtryckt Släpp upp den vänstra musknappen och välj verktygsknappen Välj den vänstra delen av schemats tre delar Klicka på utskriftsknappen och skriv ut Skriv ut Skriv ut med rätt inställningar 6/22

7 7/22

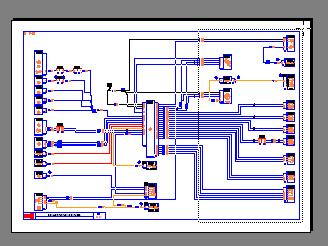

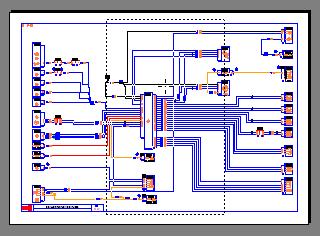

8 Gör om det hela och skriv ut den mittre och sedan den högra delen av schemat 2) CD VISU version 2 och högre Det är enklare att skriva ut ett A3-schema på två A4-ark med en VISU-CD i version 2. Välj schema. Om det har A3-format (schema i färg) visas en ikon till höger om den nedrullningsbara listan. Klicka på utskriftsikonen till höger. Acrobat Reader öppnas i helskärmsläge. 8/22

9 Med ikonen "Skrivare" i svart och vitt kan man skriva ut ett A3-schema i färg på två A4-ark i svart och vitt. Klicka på utskriftsknappen i Acrobat. Schemat skrivs automatiskt ut på 2 A4- ark. När utskriften är klar stänger du Acrobat Reader genom att klicka på det lilla krysset i skärmens övre högra hörn. 9/22

10 Hur man hittar rätt schema eller rätt benämning 1. Välj den CD-ROM VISU-Schéma som gäller a) bilen, Clio, Laguna,... b) bilens tillverkningsdatum (eller det datum då bilen togs i bruk) 2. Klicka på en komponent som hör till den sökta funktionen 3. Klicka på ikonen schema eller på ikonen benämning 4. Välj i schemalistan det som överensstämmer med den sökta funktionen och bilens kriterier KLICKA PÅ RADEN FÖR KRITERIER OCH INTE PÅ FUNKTIONEN VÄLJ ETT SCHEMA FUNKTION KRITERIER 10/22

11 Så tar du fram flera dokument samtidigt i VISU-Schéma I VISU-Schéma kan man på ett enkelt sätt ta fram flera dokument samtidigt. Gör detta i VISU-Schémas fönster genom att använda kortkommandot Ctrl+N eller klicka på "Arkiv / Nytt / fönster" i Netscape, se nedanstående bild. Längst ned på skärmen, i aktivitetsfältet, finns det nu två Netscape-fönster. Du kan växla mellan fönstren om du klickar på något av dem i aktivitetsfältet. Du kan t.ex. ta fram ett schema i fönster 1 och en benämning i fönster 2. 11/22

12 Hur man söker en komponent i komponentlistan Du kan söka ett ord i komponentlistan till vänster om fönstret. Du behöver göra två saker: 1/ Välja ramen I detta exempel är den ram där markören befinner sig vald. En vit kantlinje omger denna ram. För markören till den ram som innehåller komponentlistan. 12/22

13 Om du klickar med musen väljs den ram som innehåller komponentlistan. Ramen omges av en vit kantlinje. Den föregående ramen blir grå. 2/ Framkalla sökfunktionen med kortkommandot: Ctrl+F Skriv in det ord du söker. Klicka på nästa. 13/22

14 Ordet kommer upp i fetstil längst upp i ramen. Så söker man ett ord i ett PDF-dokument ANM.: Denna sökning ger inget resultat på elkopplingsscheman. Sökfunktionen i en PDF är en bild av en kikare i fältet för PDF-ikoner. 14/22

15 Skriv in det ord du söker och klicka på Sök. Det sökta ordet kommer upp i fetstil. Du kan fortsätta sökningen i hela dokumentet med ikonen. 15/22

16 Hur man förstorar en del av ett schema Klicka på förstoringsglaset i PDF:en. Tryck på den vänstra musknappen. HÅLL NED knappen när du flyttar musen Välj ett område. Släpp upp knappen. Det område du valt har förstorats. 16/22

17 Hur visar man ett schema i helskärmsläge? Den här funktionen är bara tillgänglig på VISU-CD i version 2. Välj schema i den nedrullningsbara listan När du har valt schema visas ikonen "helskärm" till höger om listan. Klicka på ikonen så visas schemat i helskärmsläge i ett nytt fönster. Klicka på det lilla krysset i skärmens övre högra hörn för att stänga fönstret. Så zoomar man ut och minskar schemats storlek Ställ markören på förstoringsglaset. Tryck på den vänstra musknappen. HÅLL NED knappen så visas en meny. Flytta markören till förminskningsknappen. 17/22

18 Klicka på schemat så förminskas det. 18/22

19 Hur stänger man eller går ur VISU-Schéma? Innan du tar ut CD-ROM VISU-Schéma ur CD-läsaren, måste du: eller stänga det fönster till VISU-Schéma som är öppet KLICKA på krysset för att stänga fönstret eller avsluta Netscape helt (tangent Ctrl+Q) 19/22

20 Frågor / Svar Jag sätter in i läsaren, men ingenting händer Det är fel på CD-läsaren är smutsig eller repad VISU-Schéma har inte installerats på rätt sätt Det är fel på Prova med en annan CD-ROM för att kontrollera att det inte är något fel på CD-ROM-skivan. Torka noggrant av CD-ROM-skivan med en mjuk luddfri trasa, börja från mitten och gå ut mot sidorna Installera om VISU-Schéma med installations- Kontrollera att CD-ROM VISU-Schéma inte går att använda på någon annan CLIP. Ta kontakt med din support. En blå bild visas på hela skärmen med ett meddelande som säger att du ska sätta in CD Nr... är inte insatt i läsaren hör inte till VISU-Schéma är smutsig eller repad Det är fel på Kontrollera att är insatt i läsaren Kontrollera att systemets CD-ROM verkligen är den som sitter i läsaren. Stäng Netscape om det är nödvändigt, ta ut och sätt tillbaka CD-ROM VISU-Schéma. Torka noggrant av med en mjuk luddfri trasa, börja från mitten och gå ut mot sidorna Kontrollera att CD-ROM VISU-Schéma inte går att använda på någon annan CLIP. Ta kontakt med din support. Jag sätter in, programmet som öppnas är inte Netscape VISU-Schéma är inte installerat på rätt sätt Installera om VISU-Schéma med installations- Mitt lands flagga finns inte Flaggan representerar språket och inte landet. Denna skärm ska inte komma upp på CLIP. VISU-Schéma är inte installerat på rätt sätt. Text kommer upp i form av en fyrkant / vit rektangel Installera om VISU-Schéma med installations- De korrekta typsnitten är inte installerade på CLIP Installera om VISU-Schéma med installations- 20/22

21 Netscape är inte konfigurerat på rätt sätt Installera om VISU-Schéma med installations- Underliga tecken kommer upp i ett fönster De korrekta typsnitten är inte installerade på CLIP Netscape är inte konfigurerat på rätt sätt Installera om VISU-Schéma med installations- Installera om VISU-Schéma med installations- Ett felmeddelande visas, fel 404 eller 402 Netscape försöker ladda en sida på nätet. Man måste arbeta i läget "off-line" Det är fel på Installera om VISU-Schéma med installations- Kontrollera att CD-ROM VISU-Schéma inte går att använda på någon annan CLIP. Ta kontakt med din support. Ett meddelande anger att Netscape inte hittar en fil Det är fel på Kontrollera att CD-ROM VISU-Schéma inte går att använda på någon annan CLIP. Kontakta din support Ett meddelande visas som kan hänföras till möjliga säkerhetsproblem Acrobat Reader är inte installerat på rätt sätt Installera om VISU-Schéma med installations- 21/22

22 Jag har en underlig text i fönstret %PDF-1.3 %âãïó 20 0 obj << /Linearized 1 " Acrobat Reader är inte installerat på rätt sätt Installera om VISU-Schéma med installations- Mina scheman, benämningar eller dokument öppnas i ett nytt fönster Acrobat Reader är inte installerat på rätt sätt Installera om VISU-Schéma med installations- Jag klickar på en ikon eller en länk, men ingenting händer Datorn "hänger sig" eller CDskivan är trasig Kontrollera att CD-ROM VISU-Schéma inte går att använda på någon annan CLIP. Ta kontakt med din support. 22/22
