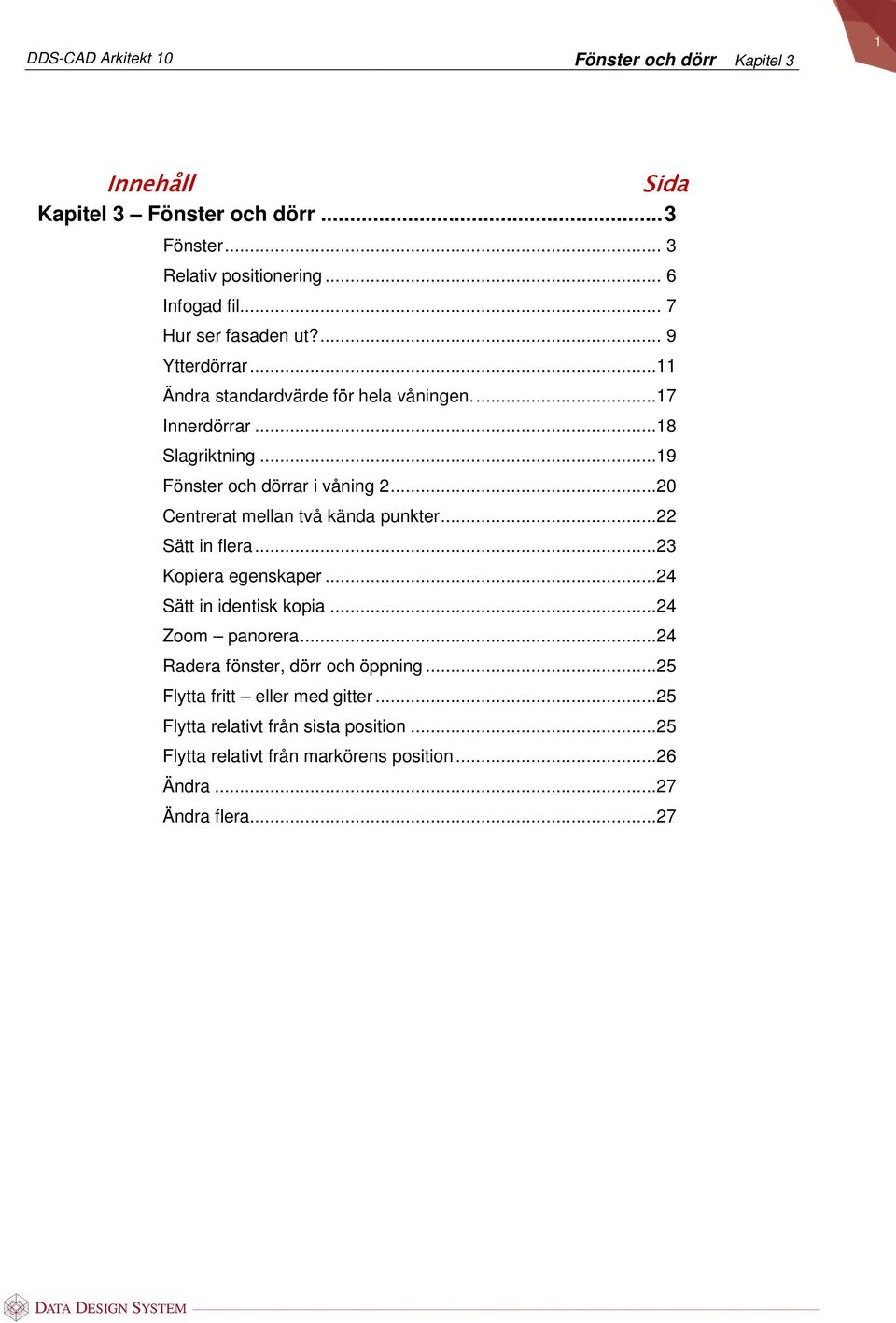

1 1 Innehåll Sida Kapitel 3 Fönster och dörr... 3 Fönster... 3 Relativ positionering... 6 Infogad fil... 7 Hur ser fasaden ut?... 9 Ytterdörrar...11 Ändra standardvärde för hela våningen Innerdörrar...18 Slagriktning...19 Fönster och dörrar i våning Centrerat mellan två kända punkter...22 Sätt in flera...23 Kopiera egenskaper...24 Sätt in identisk kopia...24 Zoom panorera...24 Radera fönster, dörr och öppning...25 Flytta fritt eller med gitter...25 Flytta relativt från sista position...25 Flytta relativt från markörens position...26 Ändra...27 Ändra flera...27

2 2 Fönster och dörr Kapitel 3 DDS-CAD Arkitekt 10

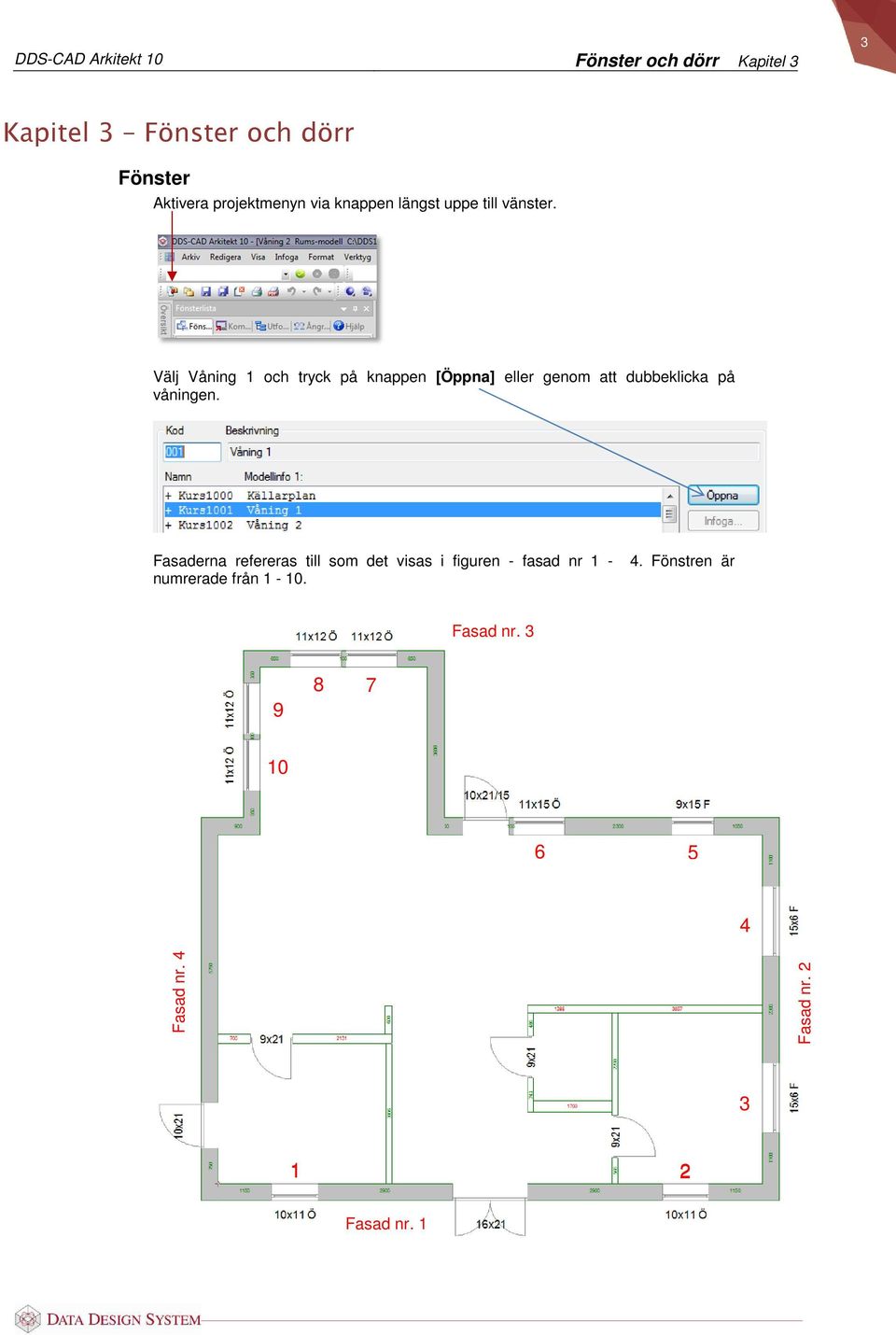

3 3 Kapitel 3 Fönster och dörr Fönster Aktivera projektmenyn via knappen längst uppe till vänster. Välj Våning 1 och tryck på knappen [Öppna] eller genom att dubbeklicka på våningen. Fasaderna refereras till som det visas i figuren - fasad nr 1 - numrerade från Fönstren är Fasad nr Fasad nr. 4 Fasad nr Fasad nr. 1

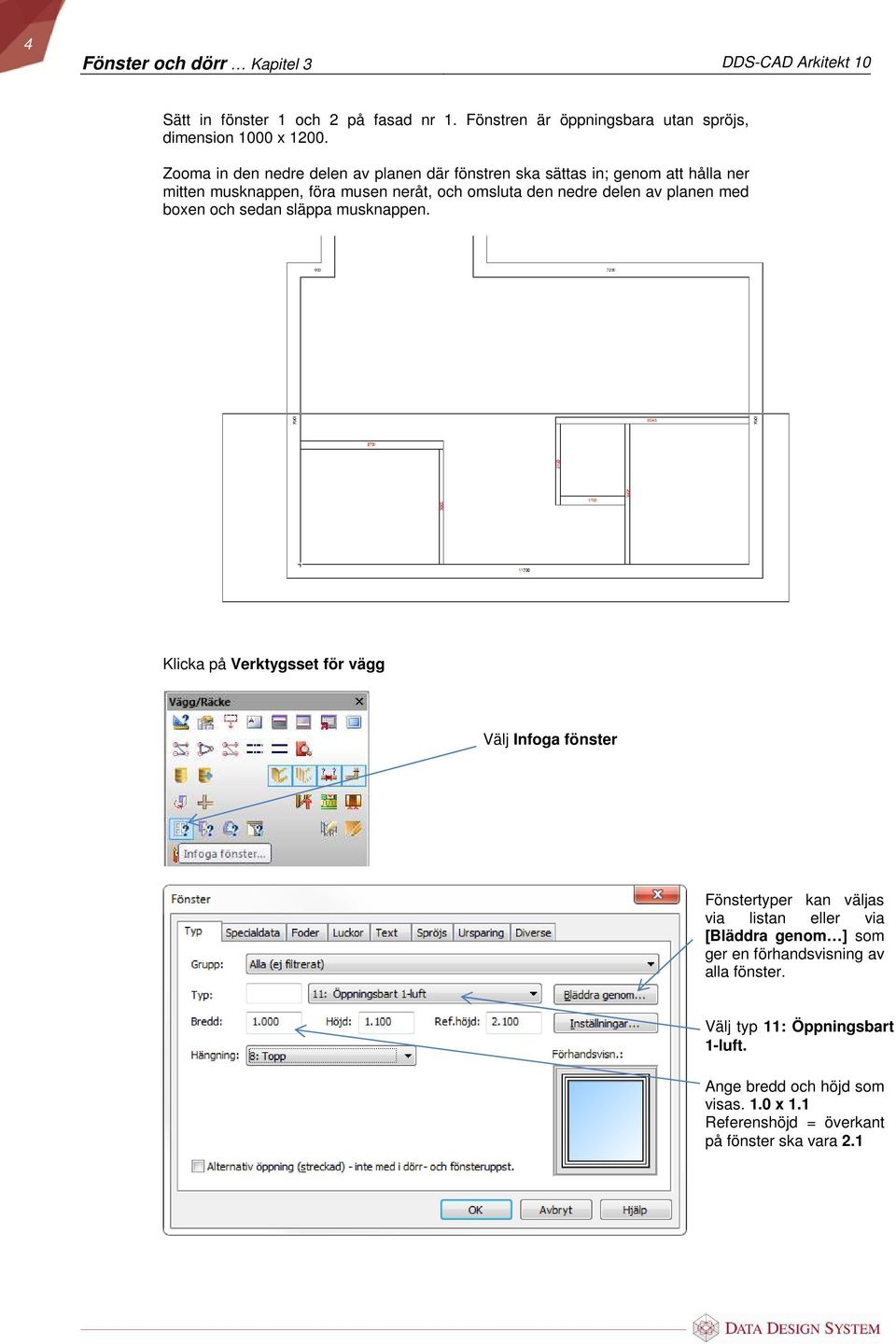

4 4 Fönster och dörr Kapitel 3 DDS-CAD Arkitekt 10 Sätt in fönster 1 och 2 på fasad nr 1. Fönstren är öppningsbara utan spröjs, dimension 1000 x Zooma in den nedre delen av planen där fönstren ska sättas in; genom att hålla ner mitten musknappen, föra musen neråt, och omsluta den nedre delen av planen med boxen och sedan släppa musknappen. Klicka på Verktygsset för vägg Välj Infoga fönster Fönstertyper kan väljas via listan eller via [Bläddra genom ] som ger en förhandsvisning av alla fönster. Välj typ 11: Öppningsbart 1-luft. Ange bredd och höjd som visas. 1.0 x 1.1 Referenshöjd = överkant på fönster ska vara 2.1

5 5 När de önskade värdena har angetts, tryck på [OK]. Det du nu måste ta ställning till är var i fönstret insättningspunkten ska vara. Fönstret visas i väggen som ett rött fält och kan flyttas dynamiskt till önskad position innan det klickas fast. Meddelandefältet (överst på skärmen) visar var symbolens insättningspunkt är i symbolen. Det finns tre alternativ som kan användas vid positionering av fönstret: Peka på insättningspunkt (Centrisk) Peka på insättningspunkt (sida). Du växlar metod genom att klicka på [Tab]-tangenten. Lägg märket till att även den röda markeringen av fönstret skiftar var gång [Tab] används, Byt insättningspunkten till den vänstra sidan av fönstret.

6 6 Fönster och dörr Kapitel 3 DDS-CAD Arkitekt 10 Relativ positionering Fönster nummer 1 ska sitta 1,153 m från det nedre vänstra hörnet. Det är möjligt vid insättning av fönster/dörr och väggöppning att ange ett känt avstånd från ett hörn, känd position eller väggöppning fram till insättningspunkten. Placera sedan markören för fönstret vid nedre vänstra hörnet (ändpunkt) Klicka INTE på vänster musknapp. Vi ska låsa denna position genom att hålla ner [Shift] tangenten och sedan sätta in fönstret med ett exakt av avstånd från den låsta punkten. Använd snabbtangent [Shift] + [ ]. Ange längd 1,153 meter, Klicka på [OK]. Spara ritningen. Om man vill kan man avbryt insättning av fönster med [Esc].

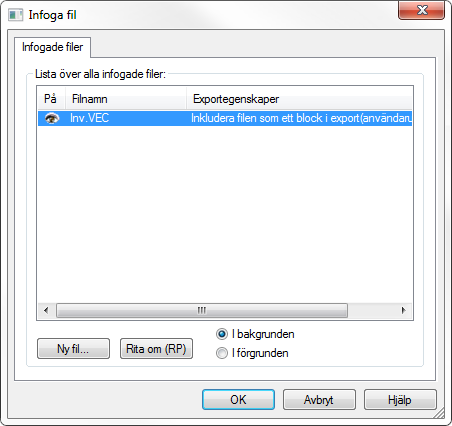

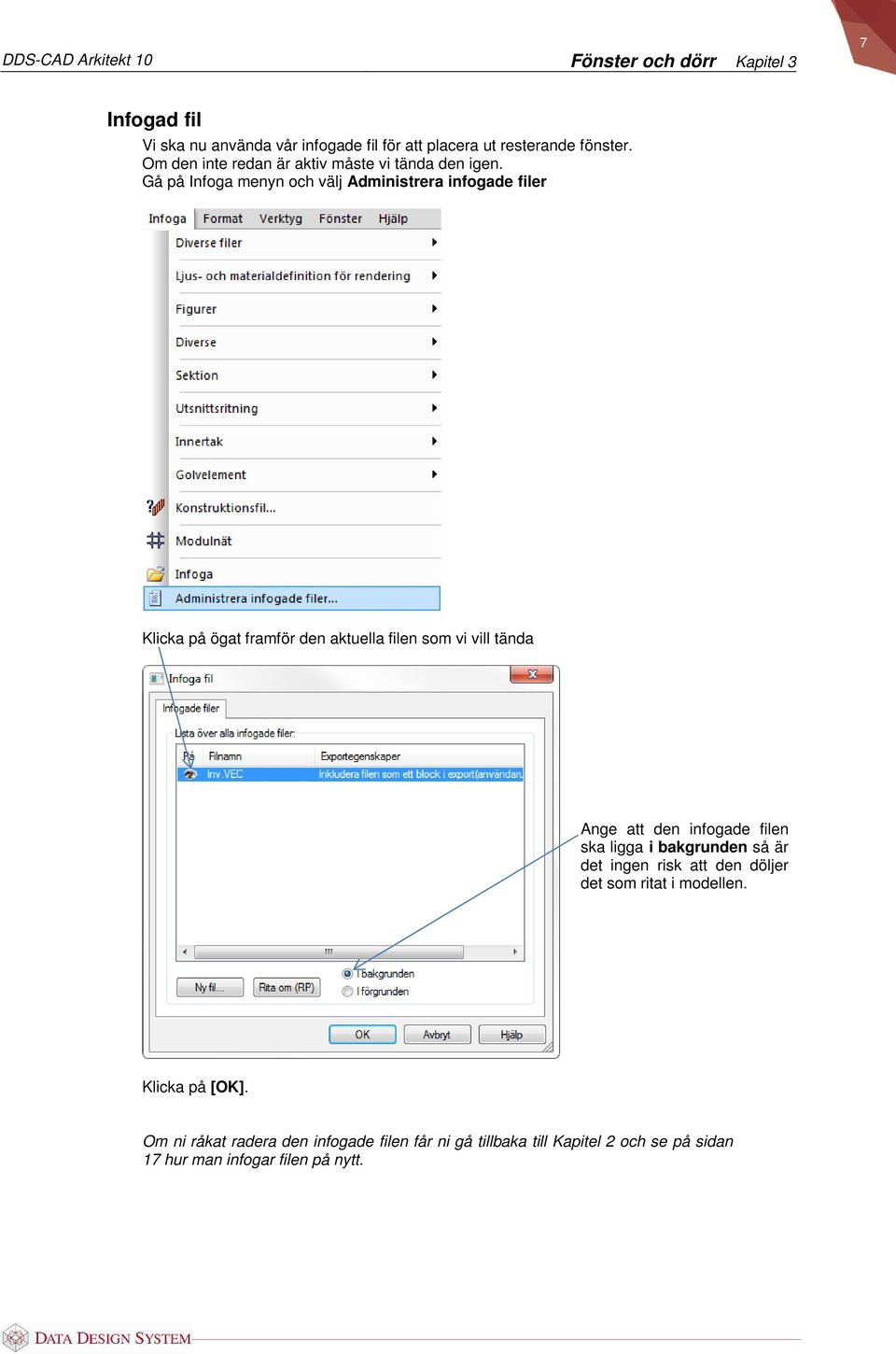

7 7 Infogad fil Vi ska nu använda vår infogade fil för att placera ut resterande fönster. Om den inte redan är aktiv måste vi tända den igen. Gå på Infoga menyn och välj Administrera infogade filer Klicka på ögat framför den aktuella filen som vi vill tända Ange att den infogade filen ska ligga i bakgrunden så är det ingen risk att den döljer det som ritat i modellen. Klicka på [OK]. Om ni råkat radera den infogade filen får ni gå tillbaka till Kapitel 2 och se på sidan 17 hur man infogar filen på nytt.

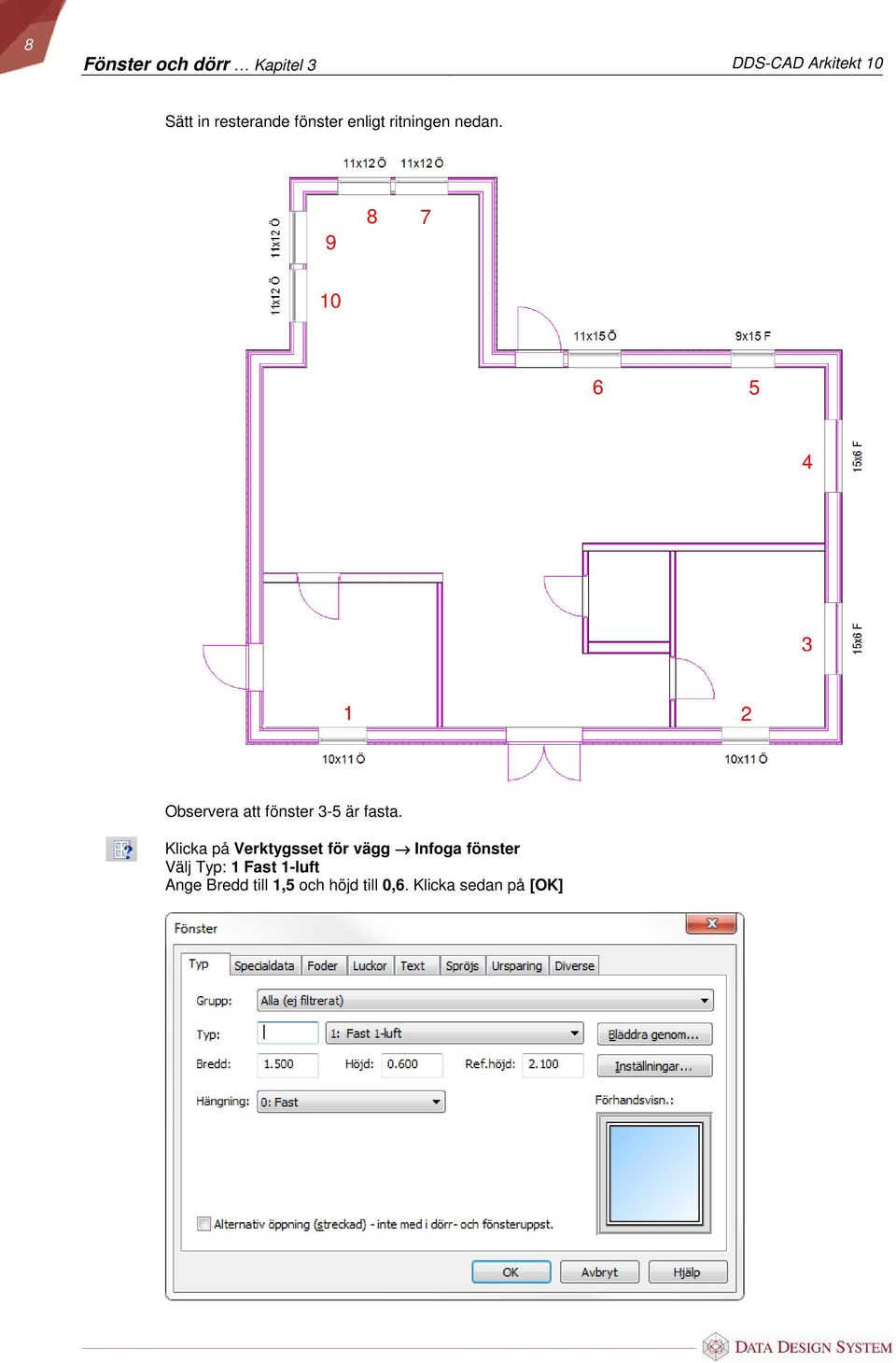

8 8 Fönster och dörr Kapitel 3 DDS-CAD Arkitekt 10 Sätt in resterande fönster enligt ritningen nedan Observera att fönster 3-5 är fasta. Klicka på Verktygsset för vägg Infoga fönster Välj Typ: 1 Fast 1-luft Ange Bredd till 1,5 och höjd till 0,6. Klicka sedan på [OK]

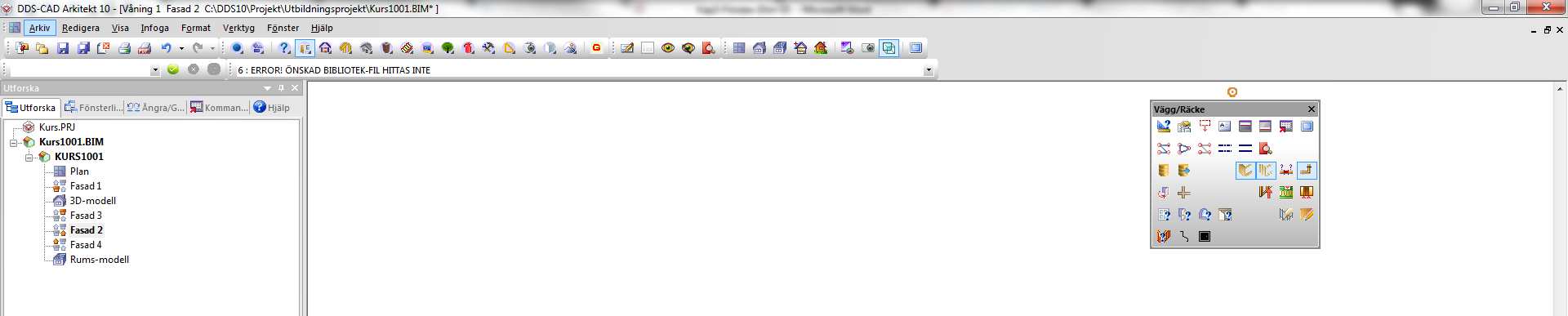

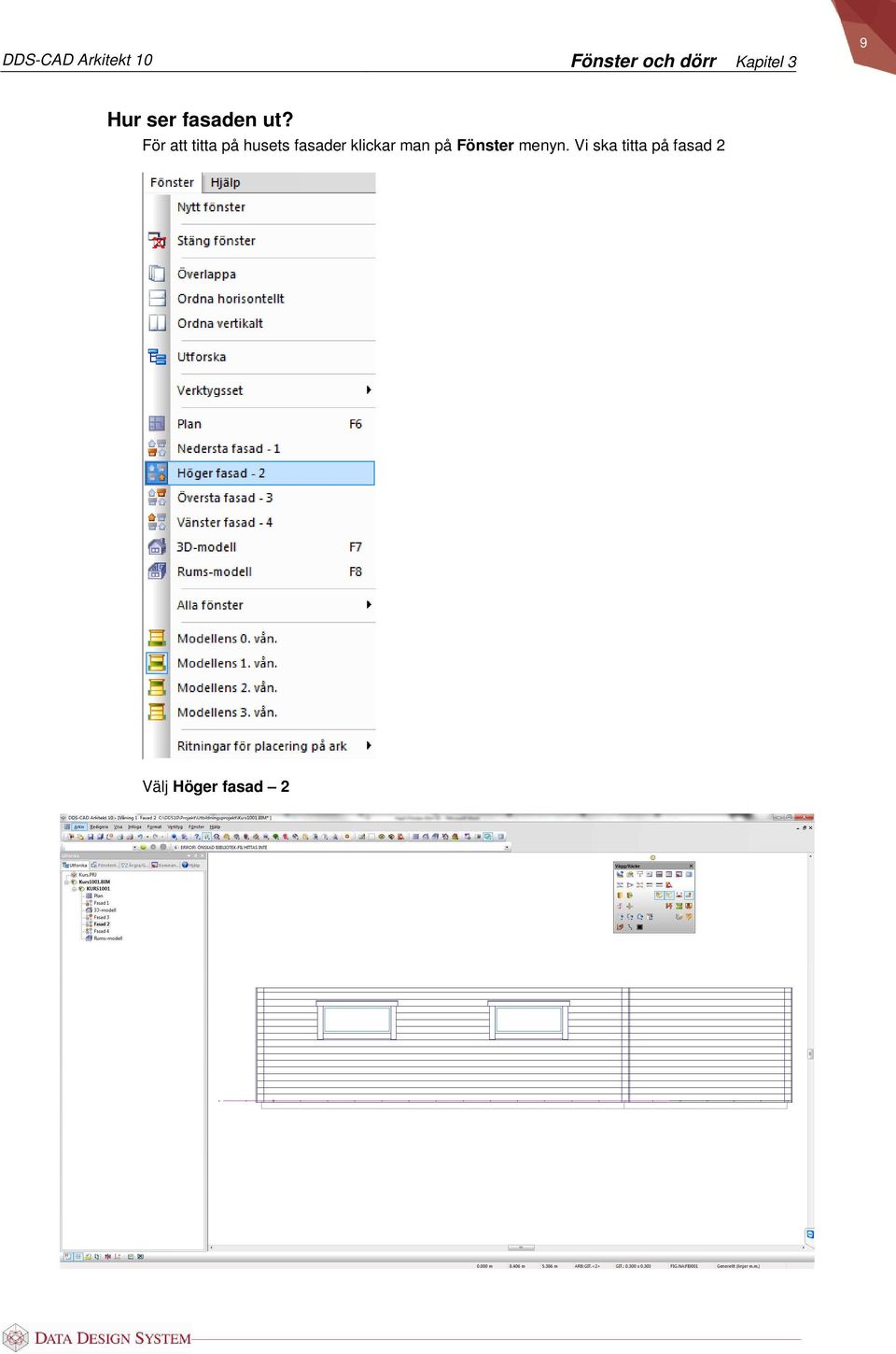

9 9 Hur ser fasaden ut? För att titta på husets fasader klickar man på Fönster menyn. Vi ska titta på fasad 2 Välj Höger fasad 2

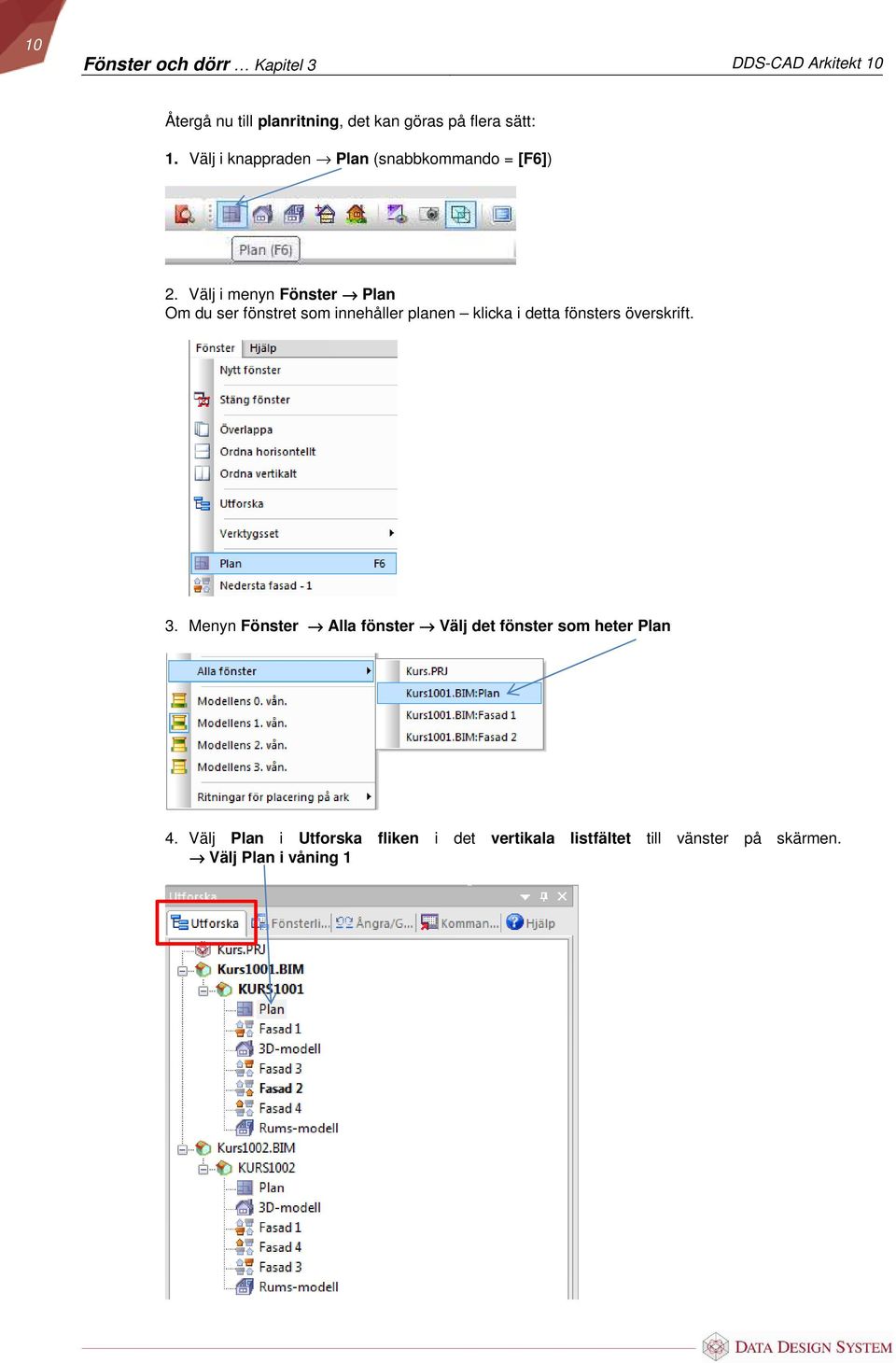

10 10 Fönster och dörr Kapitel 3 DDS-CAD Arkitekt 10 Återgå nu till planritning, det kan göras på flera sätt: 1. Välj i knappraden Plan (snabbkommando = [F6]) 2. Välj i menyn Fönster Plan Om du ser fönstret som innehåller planen klicka i detta fönsters överskrift. 3. Menyn Fönster Alla fönster Välj det fönster som heter Plan 4. Välj Plan i Utforska fliken i det vertikala listfältet till vänster på skärmen. Välj Plan i våning 1

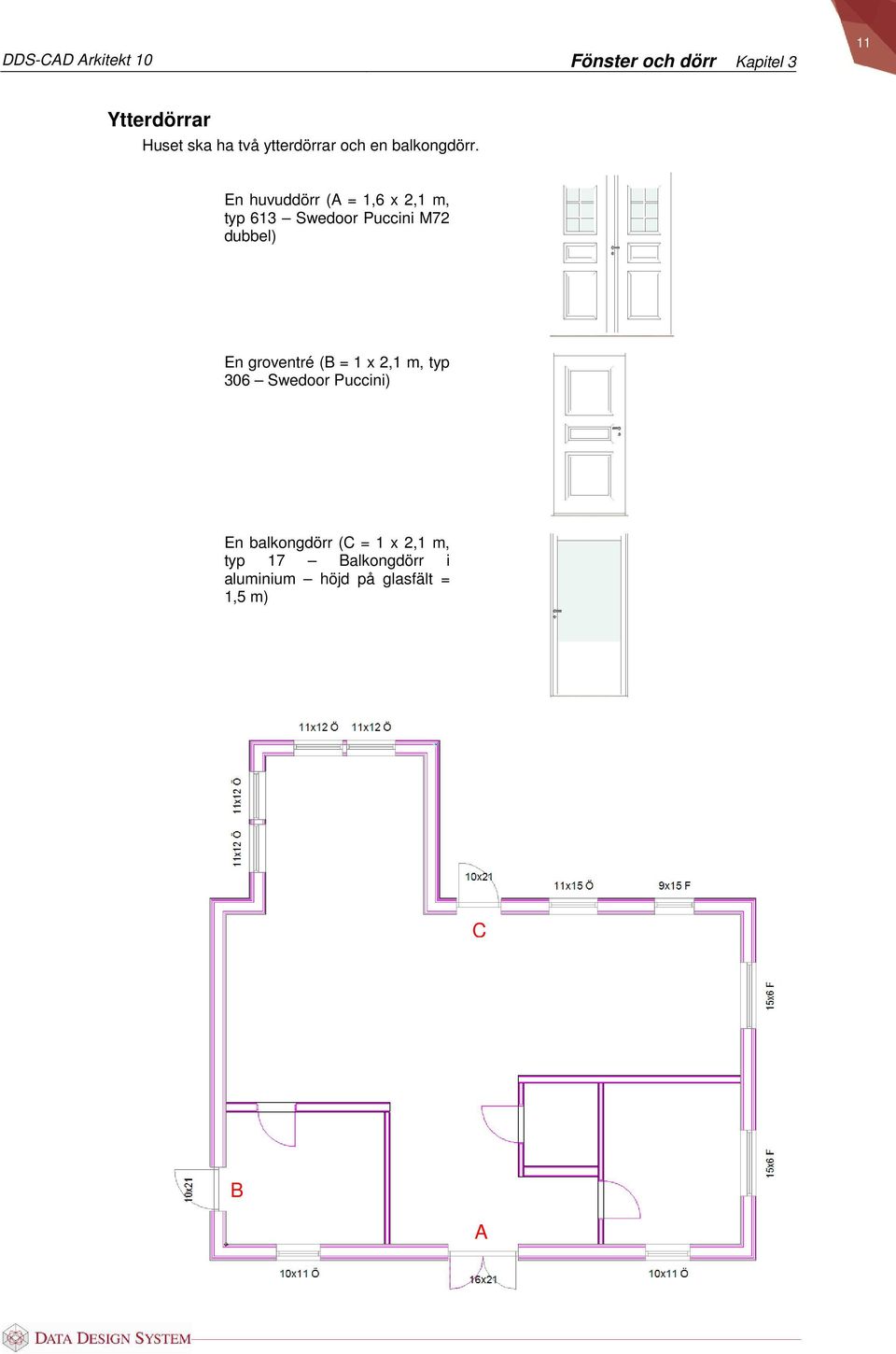

11 11 Ytterdörrar Huset ska ha två ytterdörrar och en balkongdörr. En huvuddörr (A = 1,6 x 2,1 m, typ 613 Swedoor Puccini M72 dubbel) En groventré (B = 1 x 2,1 m, typ 306 Swedoor Puccini) En balkongdörr (C = 1 x 2,1 m, typ 17 Balkongdörr i aluminium höjd på glasfält = 1,5 m) C B A

12 12 Fönster och dörr Kapitel 3 DDS-CAD Arkitekt 10 Rutinen för att sätta in dörr följer samma tillvägagångssätt som vid insättning av fönster. Återgå till planritningen (Tryck på [F6]). Starta med huvuddörren A. Välj i verktygssetet för vägg Infoga dörr Välj dörrtyp 613 Swedoor Puccini M72 dubbel Via knappen [Bläddra genom ] Fyll i bredd och höjd enligt dialogen nedan. Leta upp dörrtypen i listan och klicka på den. Välj sedan [OK] När du är tillbaka i dörrdialogen dubbelkolla så inte värden för bredd och höjd är ändrade, efter att du kontrollerat tryck på [OK] för att placera in dörren på ritningen.

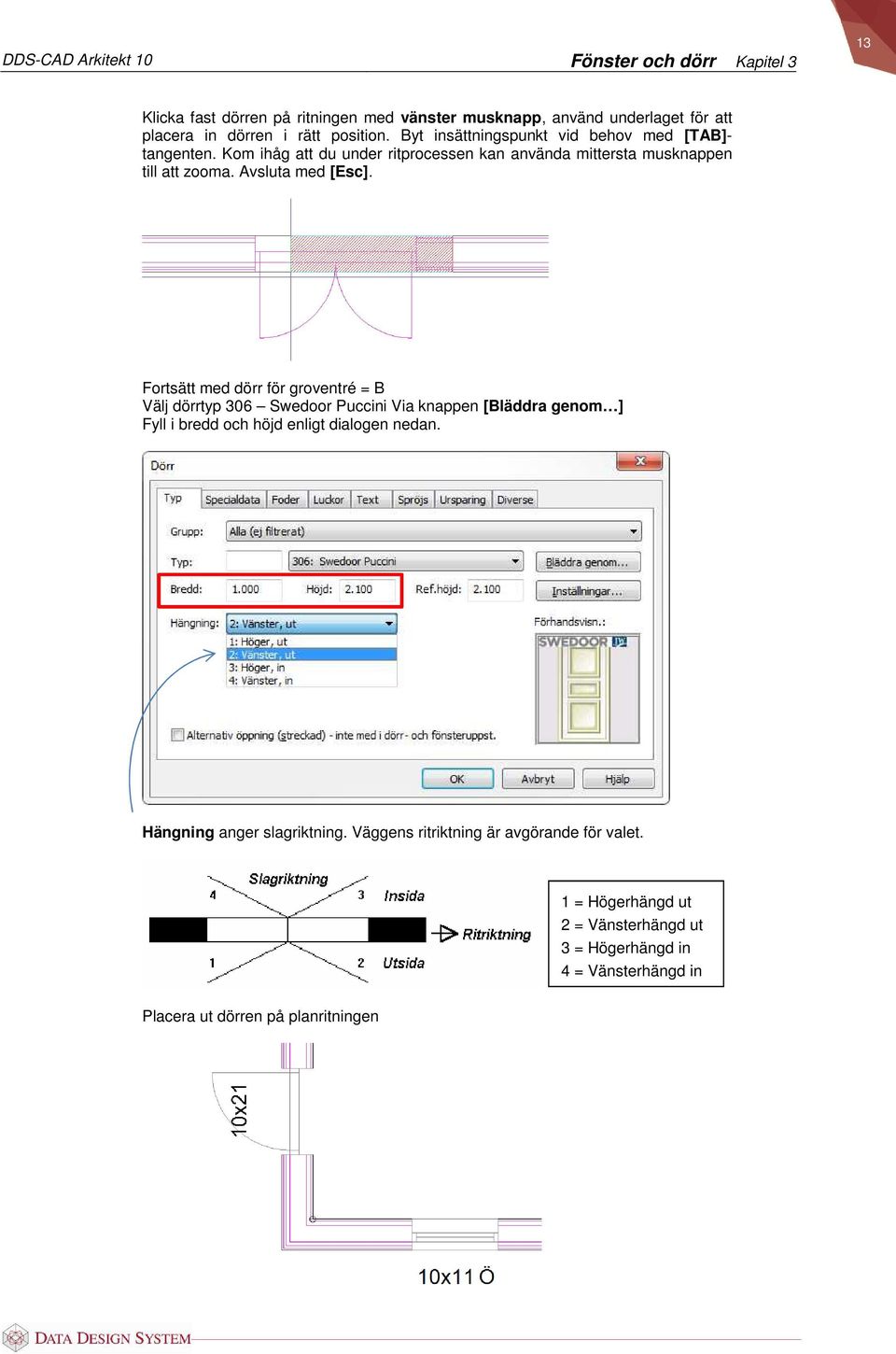

13 13 Klicka fast dörren på ritningen med vänster musknapp, använd underlaget för att placera in dörren i rätt position. Byt insättningspunkt vid behov med [TAB]- tangenten. Kom ihåg att du under ritprocessen kan använda mittersta musknappen till att zooma. Avsluta med [Esc]. Fortsätt med dörr för groventré = B Välj dörrtyp 306 Swedoor Puccini Via knappen [Bläddra genom ] Fyll i bredd och höjd enligt dialogen nedan. Hängning anger slagriktning. Väggens ritriktning är avgörande för valet. 1 = Högerhängd ut 2 = Vänsterhängd ut 3 = Högerhängd in 4 = Vänsterhängd in Placera ut dörren på planritningen

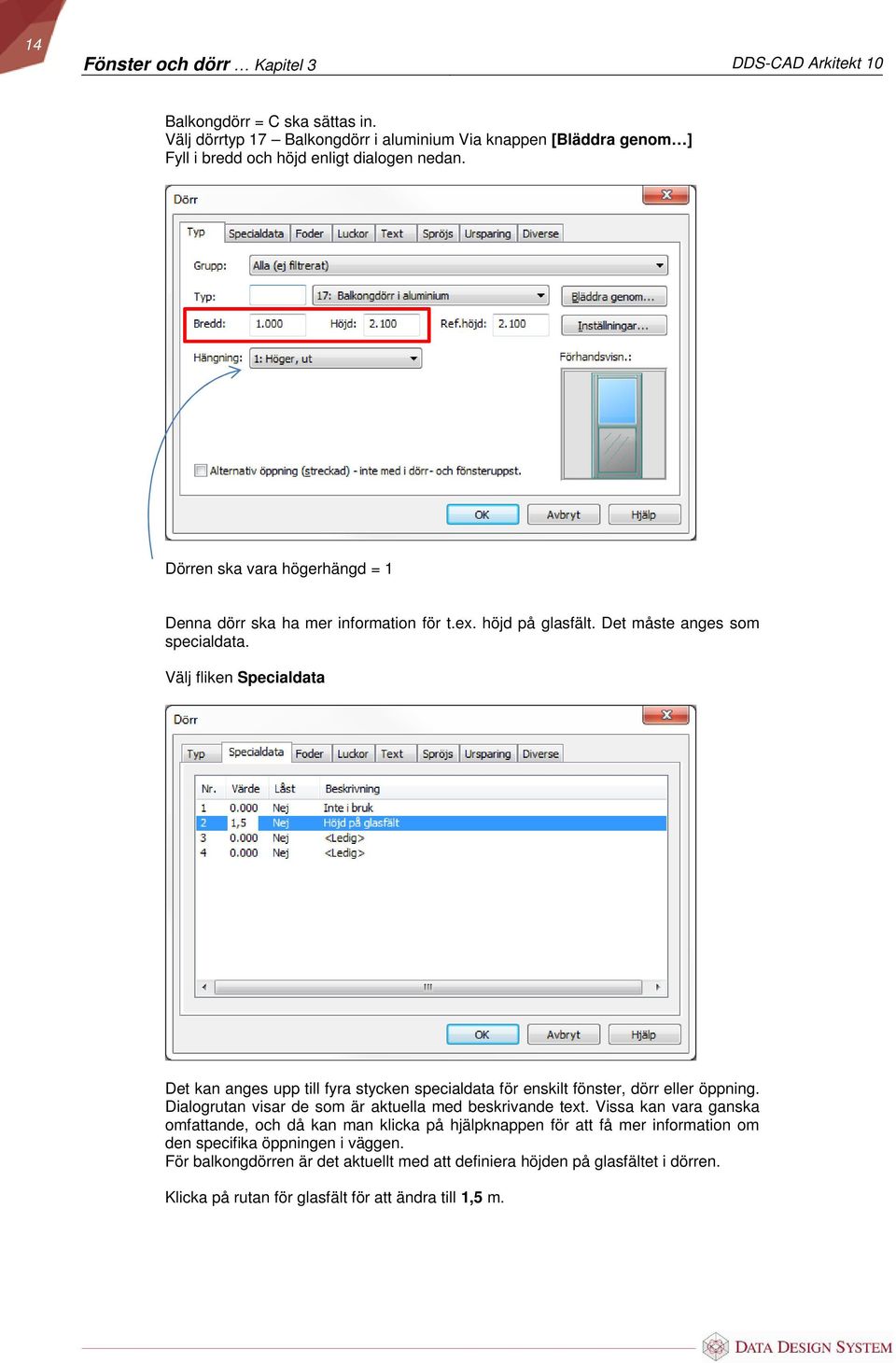

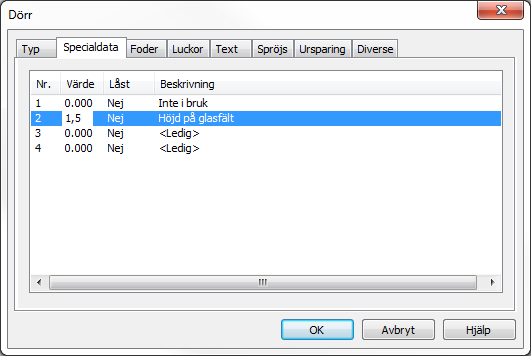

14 14 Fönster och dörr Kapitel 3 DDS-CAD Arkitekt 10 Balkongdörr = C ska sättas in. Välj dörrtyp 17 Balkongdörr i aluminium Via knappen [Bläddra genom ] Fyll i bredd och höjd enligt dialogen nedan. Dörren ska vara högerhängd = 1 Denna dörr ska ha mer information för t.ex. höjd på glasfält. Det måste anges som specialdata. Välj fliken Specialdata Det kan anges upp till fyra stycken specialdata för enskilt fönster, dörr eller öppning. Dialogrutan visar de som är aktuella med beskrivande text. Vissa kan vara ganska omfattande, och då kan man klicka på hjälpknappen för att få mer information om den specifika öppningen i väggen. För balkongdörren är det aktuellt med att definiera höjden på glasfältet i dörren. Klicka på rutan för glasfält för att ändra till 1,5 m.

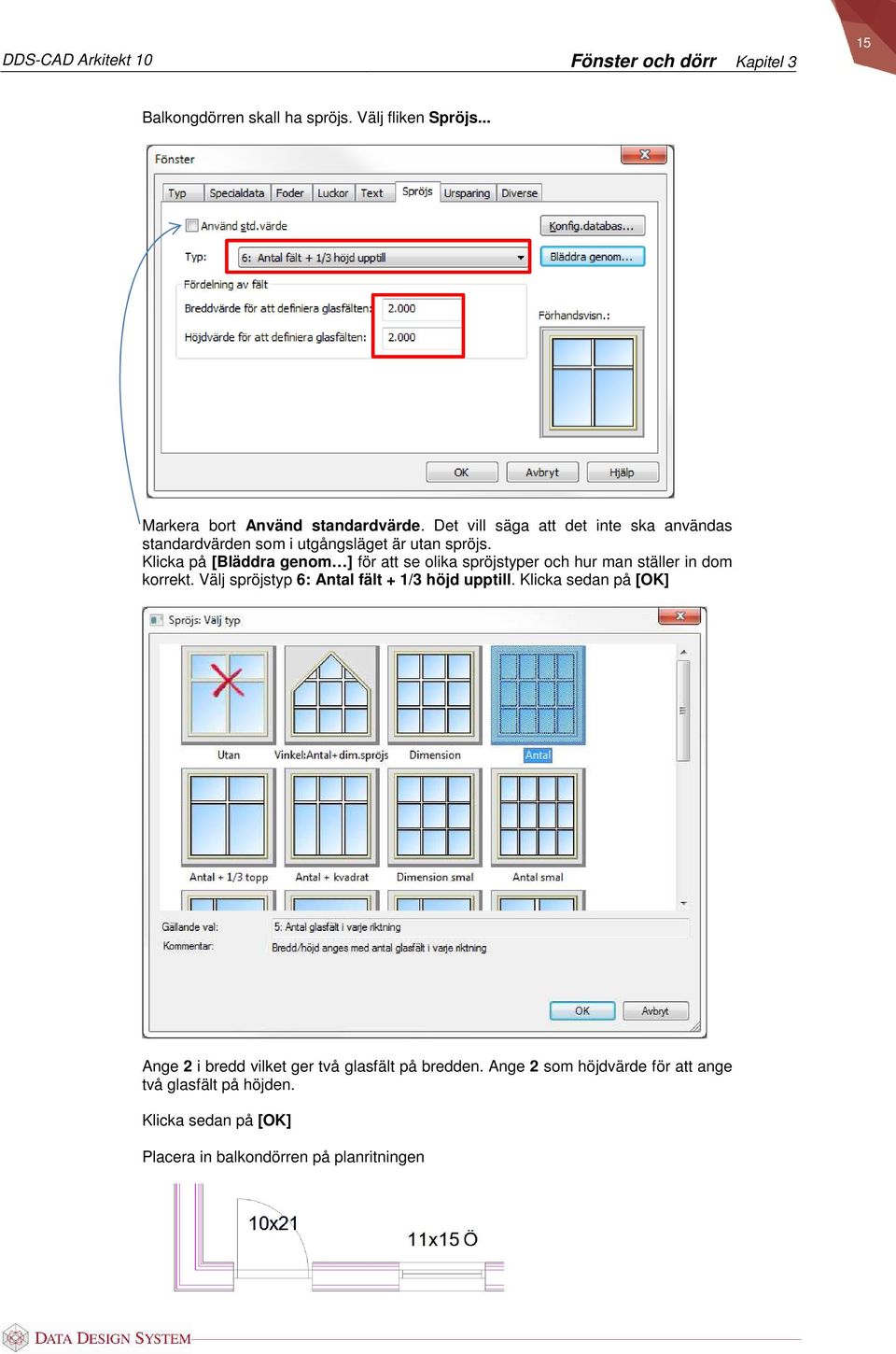

15 15 Balkongdörren skall ha spröjs. Välj fliken Spröjs... Markera bort Använd standardvärde. Det vill säga att det inte ska användas standardvärden som i utgångsläget är utan spröjs. Klicka på [Bläddra genom ] för att se olika spröjstyper och hur man ställer in dom korrekt. Välj spröjstyp 6: Antal fält + 1/3 höjd upptill. Klicka sedan på [OK] Ange 2 i bredd vilket ger två glasfält på bredden. Ange 2 som höjdvärde för att ange två glasfält på höjden. Klicka sedan på [OK] Placera in balkondörren på planritningen

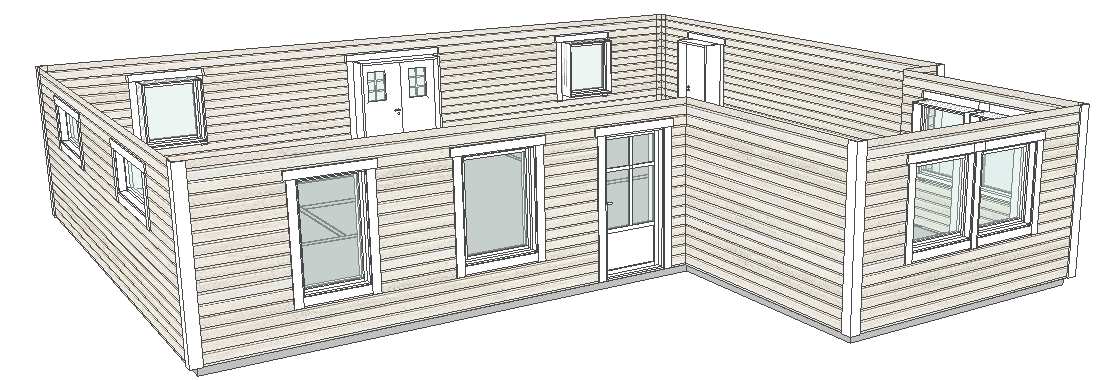

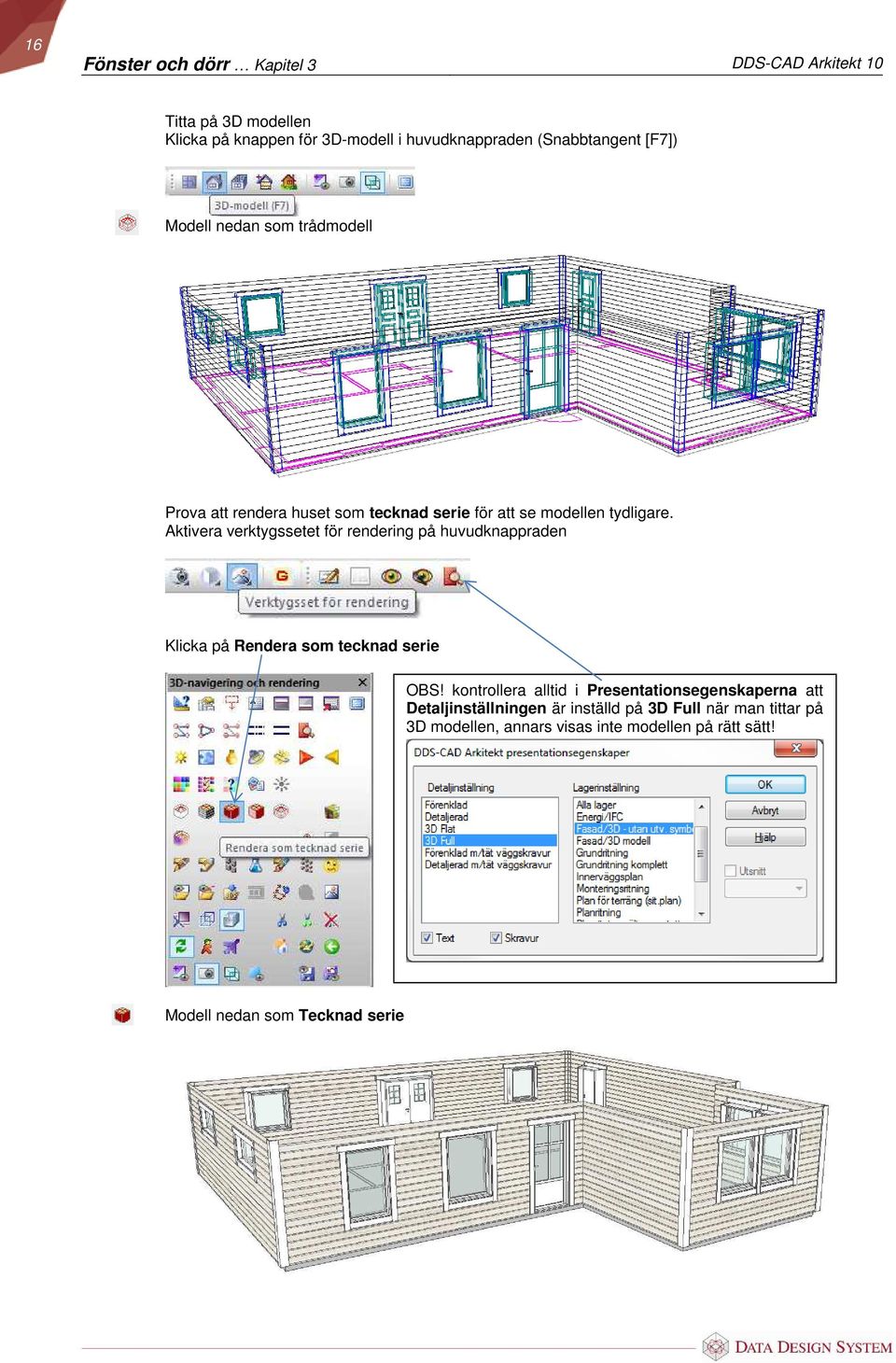

16 16 Fönster och dörr Kapitel 3 DDS-CAD Arkitekt 10 Titta på 3D modellen Klicka på knappen för 3D-modell i huvudknappraden (Snabbtangent [F7]) Modell nedan som trådmodell Prova att rendera huset som tecknad serie för att se modellen tydligare. Aktivera verktygssetet för rendering på huvudknappraden Klicka på Rendera som tecknad serie OBS! kontrollera alltid i Presentationsegenskaperna att Detaljinställningen är inställd på 3D Full när man tittar på 3D modellen, annars visas inte modellen på rätt sätt! Modell nedan som Tecknad serie

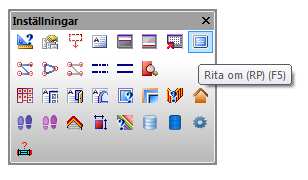

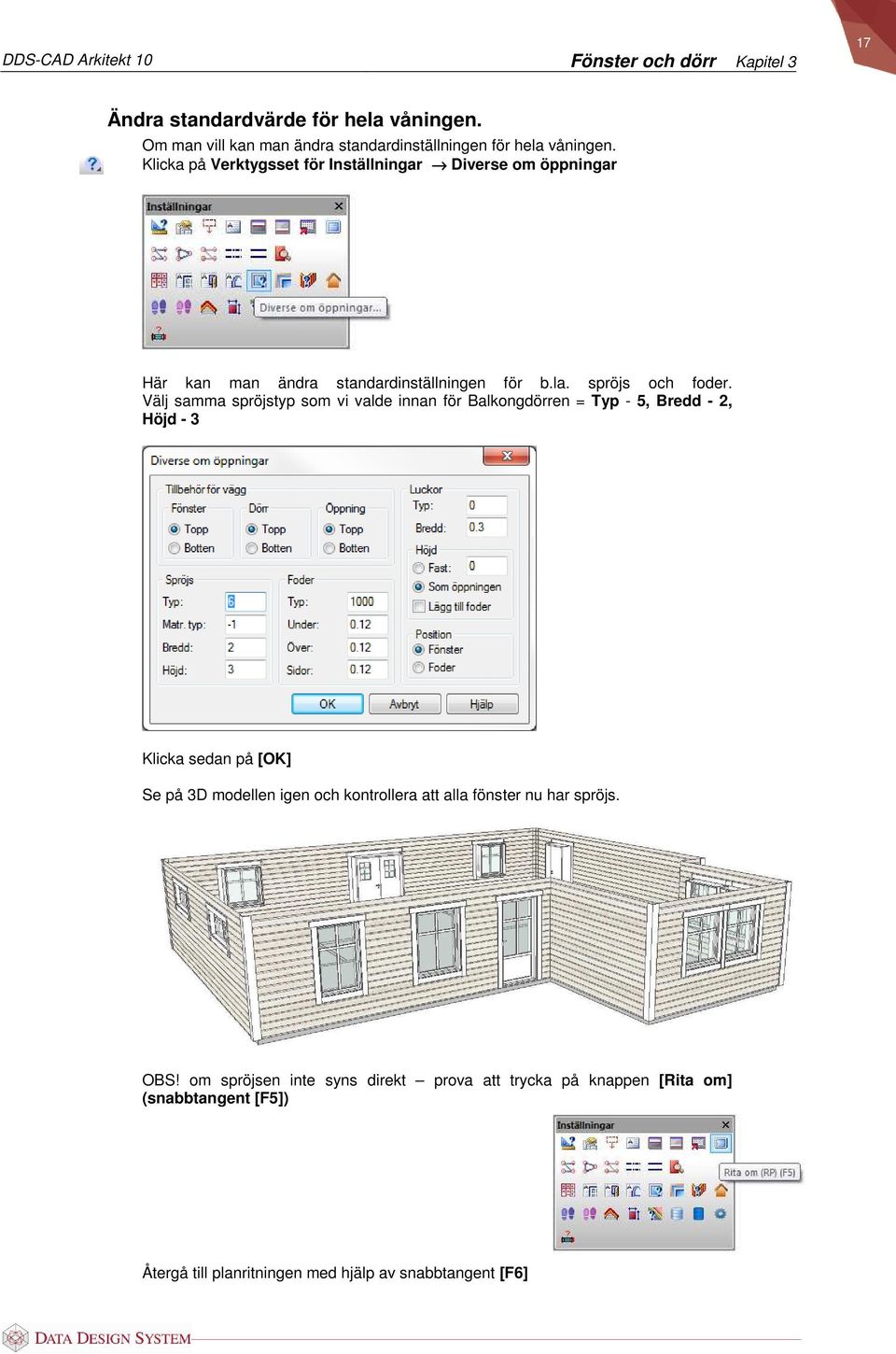

17 17 Ändra standardvärde för hela våningen. Om man vill kan man ändra standardinställningen för hela våningen. Klicka på Verktygsset för Inställningar Diverse om öppningar Här kan man ändra standardinställningen för b.la. spröjs och foder. Välj samma spröjstyp som vi valde innan för Balkongdörren = Typ - 5, Bredd - 2, Höjd - 3 Klicka sedan på [OK] Se på 3D modellen igen och kontrollera att alla fönster nu har spröjs. OBS! om spröjsen inte syns direkt prova att trycka på knappen [Rita om] (snabbtangent [F5]) Återgå till planritningen med hjälp av snabbtangent [F6]

18 18 Fönster och dörr Kapitel 3 DDS-CAD Arkitekt 10 Innerdörrar Innerdörrar sätts in på samma sätt som ytterdörrarna. Detta utförs i planritningen med förenklad detaljnivå. Innerdörrar (D = 0,9 x 2,1 m, typ 0 Standard invändig dörr) Innerdörrarna sätts in som visas i figuren numrerad från 1 till

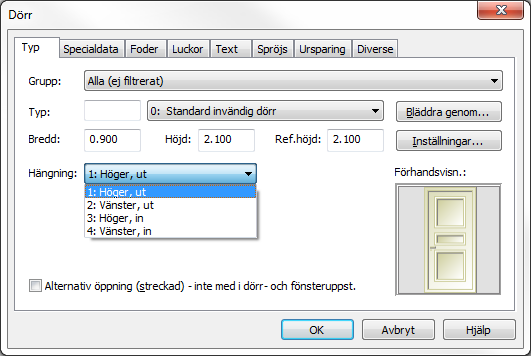

19 19 Välj Sätt in dörr Standard invändig dörr typ 0 Skriv in önskad dimension. 0,9 m bred. Sätt in dörren med hjälp av det infogade underlaget. Lägg märke till att slagriktning är olika. Detta skall ändras senare. Klicka sedan på [OK] Tryck [Esc] för att avsluta när alla innerdörrar är utplacerade. Slagriktning 1 = Högerhängd ut 2 = Vänsterhängd ut 3 = Högerhängd in 4 = Vänsterhängd in Dubbelklicka på dörren vars slagriktning behöver ändras och välj lämplig hängning från rullistan.

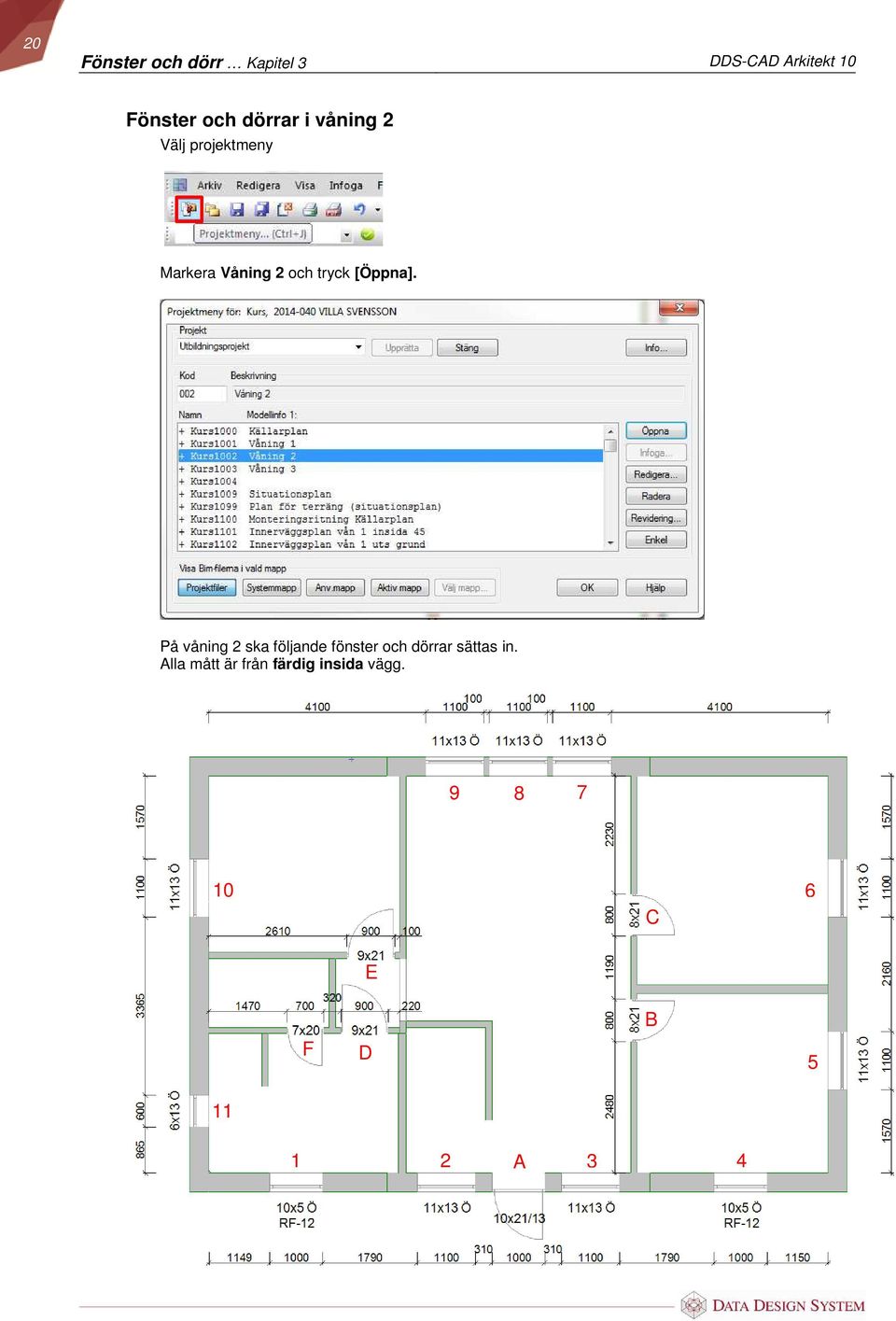

20 20 Fönster och dörr Kapitel 3 DDS-CAD Arkitekt 10 Fönster och dörrar i våning 2 Välj projektmeny Markera Våning 2 och tryck [Öppna]. På våning 2 ska följande fönster och dörrar sättas in. Alla mått är från färdig insida vägg C 6 E F D B A 3 4

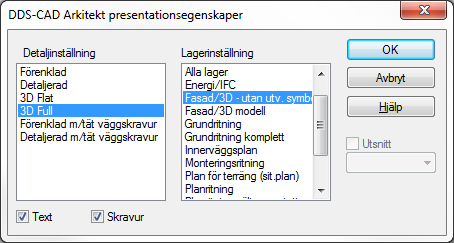

21 21 Ändra presentationsegeskaper Detaljinställning ändra till Förenklad m/tät väggskravur och lagerinställning till Planritning Klicka sedan på [OK] Börja sätta ut dörrar och fönster enligt planritningen på föregående sida. OBS! att fönster nr 1 och 4 sitter med en referenshöjd på 1.2 m, övriga fönster dörrar har 2,1 m som referenshöjd.

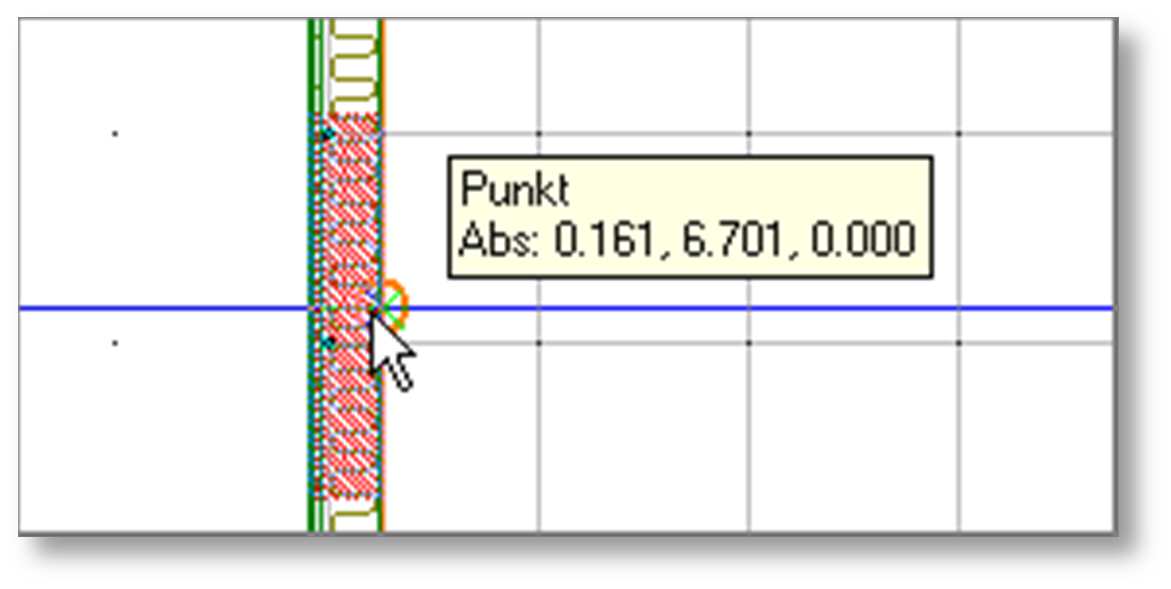

22 22 Fönster och dörr Kapitel 3 DDS-CAD Arkitekt 10 Följande är inte knutet till uppgiften projekt Bygg, men är med som vägledande beskrivning. Centrerat mellan två kända punkter Välj fönster och insättningspunkt. I detta tillfälle centrerat. Centrumpunkten kan hittas på följande sätt. Placera trådkorset i det ena hörnet (eller motsvarande känd position) observera att man kan förhålla sig till alla skikt i väggen. Klicka med höger musknapp och välj i snabbmenyn: Hjälppunkt mellan denna och nästa punkt. Skriv in antal delar som det markerade avståndet skall delas i här är det 2 för att hitta centrum. Tryck [OK]. Centerpunkten blir markerad. Peka sedan på detta och klicka vänster musknapp för att placera fönstret.

23 23 Man kan självklart också få tag i snappunkten mitt på en linje genom att bara peka på linjen. Sätt in flera När ett fönsterval har gjorts kan det användas flera olika sätt att placera ut detta. Man tar ställning till insättningspunktens placering mellan varje insättning också om det ska placeras ut i förhållande till ett gitter, eventuellt ge ett relativt värde i förhållande till andra objekt i väggen. Fönstertyp, dimensioner och andra saker som foder, spröjs, specialdata m.m. kan också ändras under tiden man placerar ut fönstret. När ett val har gjorts och man önskar att ändra diverse parametrar, trycker man på [Backspace]-tangenten som vanligtvis ligger överst till höger på tangentbordet och är märkt med en lång pil som pekar till vänster. Denna gör så att dialogrutan för fönstret kommer tillbaka och nya värden kan anges. Observera typlistan som finns nere till vänster i dialogrutan. Man kan också ändra egenskaper för öppningen via snabbmenyn.

24 24 Fönster och dörr Kapitel 3 DDS-CAD Arkitekt 10 Kopiera egenskaper Om ett fönster (dörr/öppning) ska ha samma egenskaper som ett annat fönster (dörr/öppning) som finns i planritningen, kan egenskaperna kopieras från ett till ett annat. Markera det fönster (dörr/öppning) från vilket egenskaper ska kopieras och högerklicka för snabbmenyn. I exemplet ska fönster 11x12 F s egenskaper kopieras över till fönstret till höger. Det vill säga alla värden och parametrar så som specialdata, spröjs, dimensioner, osv, ska kopieras över till fönstret 6x12 F. Välj i snabbmenyn Kopiera egenskap. Peka på fönstret som ska få nya egenskaper. Det markeras. Har du problem med och markera, rulla lite på scrollhjulet på musen och peka igen. Flera fönster kan ändras genom att peka och klicka. Avsluta med [Esc]-knappen. Sätt in identisk kopia När en identisk kopia av ett objekt ska kopieras och sättas in i vägg, markeras det objektet som ska kopieras, högerklicka och välj Sätt in identisk kopia i snabbmenyn. Se meddelande i meddelandefältet: Peka på insättningspunkt.osv som är samma meddelande som dyker upp när nya objekt sätts in i vägg. Zoom panorera Tänk på att du kan zooma eller panorera med mittersta musknappen under tiden du sätter in figurer eller ändrar fönster, dörr och väggöppning.

25 25 Radera fönster, dörr och öppning Fönster, dörr och/eller öppning i vägg raderas genom att placera markören på önskat objekt och trycka vänster musknapp. Objektet blir streckmarkerat med blå färg. Tryck sedan på [Del]-tangenten för att radera. Annars kan objekt d.v.s. flera fönster, dörrar och öppningar markeras samtidigt i enlighet med Windows markeringsmetoder. Flera fönster, dörrar och väggöppningar kan raderas samtidigt. Ändring och flyttning görs för varje enskilt objekt. Flytta fritt eller med gitter Markera det objekt fönster, dörr, öppning, som skall flyttas genom att peka och klicka på vänster musknapp. Hela väggen som fönstret är placerat i blir svagt markerad i blått. Öppningen är markerad i lite mörkare blåfärg och blir även markerad med tre stycken flyttpunkter en på varje sida och en i mitten av fönstret. Peka på den punkt du önskar som utgångspunkt vid förflyttningen (Flytta fönster) och klicka på vänster musknapp. Dra öppningen i den riktning du skall flytta den. När den dynamiska öppningen är placerad i önskad position, klickar man bara en gång på vänster musknapp för att fästa den i väggen. Flytta relativt från sista position Markera det objekt fönster, dörr, öppning, som skall flyttas genom att peka och klicka med vänster musknapp. Peka på den flyttpunkt som du önskar som referens när du skall flytta öppningen vänster, centrum eller höger. Förflyttningen kan väljas i menyn enligt ovan eller med hjälp av snabbtangenter i form av piltangenterna på tangentbordet, då anges förflyttning i förhållande till där öppningen var placerad i väggen. Dialogruta aktiverad som relativ förflyttning i förhållande till sista position piltangenterna aktiverar också denna.

26 26 Fönster och dörr Kapitel 3 DDS-CAD Arkitekt 10 Flytta relativt från markörens position Markera det objekt fönster, dörr, öppning, som skall flyttas genom att peka och klicka på vänster musknapp. Peka på den flyttpunkt som du önskar som referens när du ska flytta öppningen vänster, centrum eller höger. I exemplet skall fönstret flyttas och placeras 15 cm från hörnet. Flytta det dynamiska fönstret bort till hörnet där man vet avståndet till fönstrets placering. Högerklicka för att få fram snabbmenyn och välj Flytta relativt från markörens position. Vidare kan man välja i menyn Flytta i positiv X-riktning. Observera att nu sker förflyttningen relativt till snappunktens placering. Förflyttningen kan väljas i menyn som visats eller som snabbtangent: [Shift] + [ ]. Aktiverad dialogruta för relativ förflyttning i förhållande till markörens position [Shift] + [piltangent] aktiverar också denna.

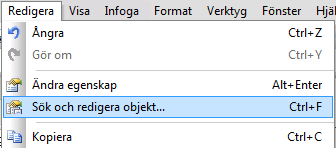

27 27 Ändra OBS! Om du dubbelklickar på symbolen, kommer programmet att ge dig aktuell dialogruta. Dialogrutan för markerat objekt kommer fram på skärmen och nya dimensioner, typ, specialdata, m.m. kan anges. Vid ändring av bredden kommer detta att bli centrumjusterat i objektet. Ändra flera Markera flera öppningar samtidigt d.v.s. markera det första genom att vänsterklicka, håll inne [Ctrl]-knappen när nästa objekt som ska ändras markeras. Dialogrutan för markerat objekt kommer fram på skärmen och visar de parametrar som är samma och som kan ändras i dialogrutan Detta kan ocks utföras via en dialogbox från Redigeramenyn som ger flera alternativa Sök-möjligheter Sök och redigera objekt.
